Особенности ведения АСИДНР
Особенности ведения АСИДНР на промышленном объекте в
чрезвычайных ситуациях мирного времени.
1.
ВОЗМОЖНЫЕ РАЗРУШЕНИЯ И ПОВРЕЖДЕНИЯ ЗДАНИЙ И СООРУЖЕНИЙ ЗАВОДА
"ЭЛЕКТРОН" ПРИ ИНТЕНСИВНОСТИ ЗЕМЛЕТРЯСЕНИЯ 7 БАЛЛОВ
Здание
цеха № 19 получит умеренные и тяжелые
повреждения. Здания цехов № 17, 18 получат легкие и умеренные повреждения.
На
электрических подстанциях будет наблюдаться повреждения 25% изоляторов,
автоматики, пультов, выключателей. На электрических подстанциях будет на 20%
разрыв шин и обрыв проводов. В воздушных линиях на 15% разрушаться опоры и
будет обрыв проводов. Подземный кабель разрывов не получит
При
повреждении городской сети здание цеха № 19 на нижних этажах будет загазовано
на 9%, а на верхних - на 5%. Здания цехов №17, 18 на нижних этажах будут
загазованы на 5%, на верхних этажах загазованности наблюдаться не будет.
Система
водоснабжения будет готова функционировать на 53%, система электроснабжения -
на 75%, система газоснабжения - на 85%, система теплоснабжения - на 77%,
транспортная система - на 85%, канализационная система - на 90%, система связи
- на 90%.
После
восстановительных работ в течении суток система водоснабжения будет
функционировать на 80%, система электроснабжения - на 85%, система
газоснабжения -на 90%, система теплоснабжения - на 85%, транспортная система -
на 90%, канализационная система - на 100%, система связи - на 100%.
№ п/п
|
Элемент объекта и его
наименование
|
Степень повреждения
|
Вторичные поражающие факторы
|
Выводы
|
1
|
7-Б печатных плат
|
2-3
|
загазов-ть, пожар
|
тек. ремонт
|
2
|
5-Б пластмассовый
|
2-3
|
загазов-ть, пожар, хим.
заражение
|
тек. ремонт с примен. СИЗ
|
3
|
6-Б гальвано-
химический
|
1-2
|
загазов-ть, пожар, хим.
Заражение
|
текущий ремонт
|
4
|
11-В сборки узлов
|
1-2
|
опасность поражения током
|
применение СИЗ ремонт
|
5
|
15-Б литейный
|
2-3
|
пожар, большие температуры
|
тек.ремонт в ср-х инд. защиты
|
6
|
18-В термический
|
1-2
|
пожар, загазованность
|
тек. ремонт с использ. СИЗ
|
2.
ОЦЕНКА ВОЗНИКНОВЕНИЯ И РАЗВИТИЯ ПОЖАРОВ
2.1.
Вероятность возникновения и распространения пожаров

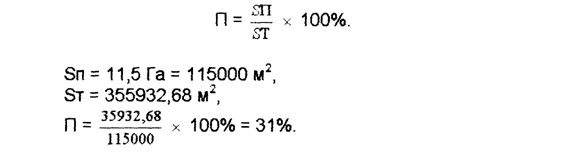

Под
плотностью застройки П понимают отношение суммарной площади Sп занимаемой всеми зданиями, к
площади территории объекта Sт
№ п/п
|
Элемент объекта
|
категория пожароопасности
|
Степень огнестойкости
|
n,%
|
l,m
|
В,
|
%при
|
|
|
|
|
|
|
L,м
|
П,%
|
1
|
10-Б
энергетический
|
А
|
III
|
31 %
|
29,17
|
23
|
63
|
2
|
11-В
сборки у злов
|
д
|
II
|
31 %
|
57
|
63
|
3
|
14-Б
намоточный
|
Г
|
III
|
31%
|
25
|
25
|
63
|
4
|
15-Б
литейный
|
Г
|
III
|
31 %
|
12,5
|
57
|
63
|
5
|
16-Б
элеетроремонтный
|
г
|
III
|
31%
|
25
|
25
|
63
|
6
|
18-В
термический
|
г
|
II
|
31 %
|
20,83
|
27
|
63
|
7
|
20-Б
транспортный
|
г
|
III
|
31%
|
62,5
|
2
|
63
|
Вероятность распространения
пожара - 63%, т.е. будет гореть большинство сохранившихся зданий. Чтобы
находиться на территории завода нужно использовать средства защиты от теплового
излучения и проводить специальные противопожарные мероприятия по локализации и
тушению пожара.
2.2.
Оценка пожарной обстановки при разрушении емкостей с пропаном.
2.2.1.
Определение величины теплового потока от огненного шара.
Радиус огненного шара
время
его существования
где М -
половина массы сжиженного топлива, т.
Поток
излучения
q, кВт/м2,
от огненного шара, падающей на элемент объекта, определяется по формуле:
q= Е х F x T ,кВт/м2, где Е = 270 кВт/м2 - мощность поверхностной
эмиссии огненного шара,
F -
коэффициент, учитывающий фактор угла падения
Коэффициент
F и проводимость Т определяются по формулам:
Импульс
теплового потока излучения Q, кДж/м2, определяется по формуле: Q = qxt.
r1=390m,
r2=100m,
T1 = 1 -
0,058
ln390 = 0,69,
Т2=
1-0,058
ln100= 0,73,
q1 =
270х0,69х0,0933= 17,4кВт/м2,
q2 =
270х0,73х0,38 = 74,89 кВт/м2,
Q1 = 17,64 х
19,98 = 347,65кДж/м2,
Q2= 74,89 х
19,98 = 1496,4 кДж/м2.
При
разрушении емкостей с пропаном люди, находящиеся на расстоянии, меньшем предельного безопасного
радиуса, получат ожоги третьей степени.
В здании
КБ будет наблюдаться воспламенение бумаги и изоляции.
Штабеля
пиломатериалов у цеха 19 могут воспламениться и обуглиться.
R - предельно
безопасный радиус (радиус эвакуации) для человека
R=3,5xRo, м,
R=
3,5х128,75= 450,625м.
3.
ОЦЕНКА ВОЗДЕЙСТВИЯ ВЗРЫВА ГВПС НА ЭЛЕМЕНТЫ ОБЪЕКТА

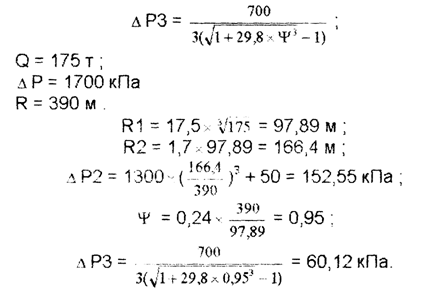

Радиус
зоны детонационной волны рассчитывается по формуле:
где Q - масса сжиженного газа, т.
Избыточное
давление в зоне детонации принимается постоянным и равным а Р = 1700 кПа.
Радиус
зоны поражения продуктами взрыва:
R2 = 1,7xR1.
Избыточное
давление в зоне действия продуктов взрыва изменяется от 1350 до 300 кПа и
определяется по формуле:
где R -
расстояние от центра взрыва до рассматриваемой точки (элемента объекта), м.
Для
расчета избыточного давления в зоне действия воздушной ударной волны
предварительно определяется
относительная
величина:
При
взрыве ГВПС незащищенные люди, находящиеся в зоне действия воздушной ударной
волны, получат тяжелые контузии и травмы.
У
зданий цехов завода будет сильная и средняя степень разрушения. Оборудование
завода также будет с сильной степенью повреждения. Система газо- и
водоснабжения, а также канализационная система не будет повреждена. Транспорт,
линии связи и ЛЭП будут сильно разрушены. Подземный кабель повреждений не
получит.
4.
ХИМИЧЕСКАЯ ОБСТАНОВКА НА ЗАВОДЕ В СЛУЧАЕ РАЗРУШЕНИЯ ЕМКОСТЕЙ СО СДЯВ НА ВПС
4.1.
Глубина, ширина и площадь заражения СДЯВ
Вертикальная
устойчивость атмосферы - инверсия.
4.2.
Время подхода зараженного облака к объекту
4.3.
Продолжительность продолжающего действия СДЯВ
4.4.
Граница возможных ОХП
В
случае разрушения емкостей с хлором на ВПС завод попадает в зону заражения
хлором.
При
разрушении емкостей с аммиаком химического заражения на заводе не произойдет.
4.5.
Возможные потери людей в ОХП
Возможные
потери рабочих, служащих и населения от СДЯВ в очаге поражения будут составлять
10% при условии нахождения на открытой местности и 4%, если люди будут
находиться в простейших укрытиях или зданиях.
Выводы: при ликвидации аварии
необходимо ограничить выход жидкой фазы, ограничить растекание СДЯВ, снизить
скорость испарения, разбавив хлор и аммиак водой. Заблаговременно следует
провести следующие мероприятия:
1.
Усиление защитных свойств емкости.
2.
Поддержание в готовности СИЗ.
3.
Обучение.
4.0повещение.
При
ликвидации последствий аварии нужно принять меры:
1.
Прогнозирование химической обстановки.
2.
Разведка и определение очага ОХП.
3.
Оценка химической обстановки.
4.
Проведение спасательных работ: спасение пострадавших и дегазация.
5.
РАДИАЦИОННАЯ ОБСТАНОВКА ПРИ АВАРИИ НА АЭС 5.1. Время подхода радиоактивного
облака к заводу
5.2.
Возможный уровень радиации на время выпадения радиоактивных веществ на
территорию завода

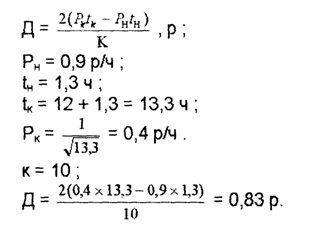

5.3.
Возможная доза облучение людей за первые 12 часов после аварии на АЭС
Вывод; Объект попадет в зону
загрязнения . Нужно произвести дезактивацию и дегазацию. Для людей, находящихся
в укрытиях, доза облучения не опасна.
МЕРЫ
ЗАЩИТЫ ПЕРСОНАЛА ЗАВОДА ОТ СДЯВ И РАДИАЦИОННОГО ЗАРАЖЕНИЯ
Среди
защитных мероприятий гражданской обороны, осуществляемых заблаговременно, особо
важное место занимает организация оповещение органов гражданской обороны,
формирований и населения об угрозе химического и радиоактивного заражений.
Оповещение
для своевременного доведения до органов гражданской обороны, формирований
населения сигналов, распоряжения и информации гражданской обороны о эвакуации,
радиационной опасности, химическом и бактериологическом (биологическом)
заражении, угрозе затопления, начале рассредоточения и др.
Эти
сигналы и распоряжения доводятся до штабов гражданской обороны объектов
централизованно.
Сокращение
сроков оповещения достигается внеочередным использованием всех видов связи,
телевидения и радиовещания, применением специальной аппаратуры и средств для
подачи звуковых и световых сигналов.
Все
сигналы передаются по каналам связи и радиотрансляционным сетям, а также через
местные радиовещательные станции. Одновременно передаются указания о порядке
действий населения и формирований, указываются ориентировочное время начала
выпадения радиоактивных осадков, время подхода зараженного воздуха и вид
отравляющих веществ.
Сигналы,
поданные вышестоящим штабом, дублируются всеми подчиненными штабами.
С целью
своевременного предупреждения населения городов и сельских населенных пунктов о
возникновении непосредственной опасности радиоактивного и химического заражения
и необходимости применения мер защиты установлены следующие сигналы оповещения
гражданской обороны: "Воздушная тревога"; "Отбой воздушной
тревоги";
"Радиационная
опасность"; "Химическая тревога".
При
угрозе заражения хлором следует надеть промышленные противогазы марки "В",
"М" или гражданские ГП-5, при концентрациях свыше 8,6 мг/л -
изолирующие противогазы.
При
отравлении хлором пострадавшему следует надеть противогаз и вывести на свежий
воздух, сделать ему ингаляцию кислородом, дать подышать нашатырным спиртом.
Затем промыть глаза, нос и рот 2%-м раствором соды.
После
можно дать теплое молоко с боржоми или содой, кофе. 12
-
подготовка к строительству ПВУ
-
планирование мероприятий по эвакуации
-
накопление СИЗ
-
обучение населения
-
медицинское обеспечение
-
жизнеобеспечение
-
заглубленное размещение элементов производства
3.
Повышение устойчивости материально-технического снабжения.
-
создание филиалов
- разбиение
территории на зоны
4.
Повышение устойчивости управления объектом.
5.
Разработка мероприятий по уменьшению вероятности возникновения вторичных
факторов поражения и ущерба от них.
6.
Подготовка к восстановлению производства после поражения объекта.
- прогнозирование
характера разрушения
8.
ПРЕДЛОЖЕНИЯ НШ ГО ПО ОРГАНИЗАЦИИ АСИДНР ПРИ ЛИКВИДАЦИИ ПОСЛЕДСТВИЙ
ЗЕМЛЕТРЯСЕНИЯ
При
проведении АСИДНР в очаге землетрясения необходимо, прежде всего извлечь из-под
завалов, из полуразрушенных и горящих зданий людей, которым оказывают первую
медицинскую помощь; устроить в завалах проезды; локализовать и устранить аварии
на инженерных сетях, которые угрожают жизни людей или препятствуют проведению
спасательных работ; обрушить или укрепить конструкции зданий и сооружений,
находящихся в аварийном состоянии; оборудовать пункты сбора пострадавших и
медицинские пункты; организуют водоснабжение.
При
землетрясениях для проведения АСИНДР привлекаются спасательные команды, отряды
механизации работ, аварийно-технические команды, другие Формирования, которые
имеют на оснащении бульдозеры, экскаваторы, краны и другие средства
механизации.
