ВВЕДЕНИЕ

Унифицированный язык моделирования (UML, Unified Modeling Language <#"511910.files/image001.gif">

Рисунок 2.1 - Диаграмма прецедентов

Для создания диаграммы прецедентов:

1.  Запустим интегрированную среду разработки Rational Rose 2000.

2.       Создадим новую диаграмму (Main) Use case:

-    в браузере щелкнем на значке «+» рядом с представлением Use case, чтобы открыть представление;

-        дважды щелкнув на главной диаграмме, откроем её.

3.  С помощью кнопки Use Case (вариант использования) панели инструментов поместим на диаграмму новый вариант использования.

4.       Назовем его «Подача заявки на работу».

.        Повторив пункты 3 и 4, поместим на диаграмму остальные варианты использования:

-     Изменить заявку;

-        Запрос в базу данных;

         Обработать заявку;

         Отклонить заявку;

6.       С помощью кнопки Actor (действующее лицо) панели инструментов поместим на диаграмму новое действующее лицо.

.        Назовем его «Клиент».

8.       Повторив пункты 6 и 7, поместим на диаграмму действующих лиц и назовем их:

-     Служба приема.

-        Администратор.

9.       Создадим абстрактный Вариант Использования «Backorder item» («Отклонить заказ»).

10.     Добавим ассоциацию между действующим лицом «Клиент» и вариантом использования «Подача заявки на работу».

11.     Повторим пункт 10 для остальных действующих лиц.

12.     Добавим связи расширения между вариантом использования «Отклонить заявку» и вариантом использования «Обработать заявку»:

3 Создание диаграммы последовательности

Это диаграмма, на которой изображено упорядоченное во времени взаимодействие объектов. На ней изображаются участвующие во взаимодействии объекты и последовательность сообщений, которыми они обмениваются. Одно из основных назначений данной диаграммы - отобразить последовательность действий для части или целого варианта использования (use case).

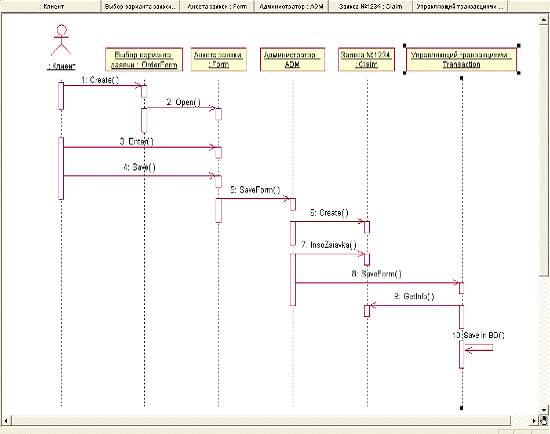

Рисунок 3.1 - Диаграмма последовательности

Объект - это нечто, заключающее в себе некоторые данные и поведение.

Класс - это некая сущность, представляющая собой как бы черновик объекта; определяет данные и поведение, которыми должен обладать объект.

На диаграмме приведены следующие объекты соответствующих классов:

-     выбор варианта заявки - объект класса OrederForm;

-        анкета заявки - объект класса Form - конкретной формы ввода данных о клиенте;

         администратор - объект управляющего класса ADM;

-     заявка №1234 - объект класса Claim;

-        управляющий транзакциями - объект класса Transaction;

Для создания диаграммы последовательности были совершены следующие действия:

1.   Создаем диаграмму последовательности: на панели задач выбираем Interaction Diagram, затем тип диаграммы: Sequence.

2.       Добавляем на созданную диаграмму действующие лица и объекты с помощью соответствующих кнопок панели инструментов.

.        Добавляем сообщения на диаграмму с помощью кнопки Object Message (Сообщение объекта).

.        Выполняем соотнесение объектов с классами с помощью меню каждого объекта Open Specification (Открыть спецификацию).

4 Создание диаграммы сотрудничества

На данной диаграмме экземпляры объектов изображаются в виде пиктограмм, также как на диаграмме последовательности стрелки обозначают сообщения, однако их временная последовательность указывается посредством нумерации сообщений. Можно сказать, что диаграммы кооперации (сотрудничества) и последовательности очень похожи, они несут одну и ту же информацию, отличаются они лишь представлением информации.

Рисунок 4.1 - Диаграмма сотрудничества

Для создания диаграммы сотрудничества необходимо:

1. На панели задач выбираем Interaction Diagram, затем тип диаграммы: Collaboration.

2. Добавляем действующее лицо - Клиент и используемые объекты:

-     выбор варианта заявки ( класс - OrederForm);

-        анкета (класс Form);

         администратор (класс ADM);

         заявка №1234 (класс Claim);

         управляющий транзакцией (класс - Transaction);

3. Добавляем на диаграмму следующие сообщения, соотнесенные с операциями:

-     Create() - создать новую форму для ввода данных о клиенте.

-        Open() - открыть анкету для ввода данных о клиенте.

-        Enter() - ввести данные о клиенте.

-        Save() - нажать кнопку сохранить на форме.

-        SaveForm() - послать запрос в БД на сохранение информации.

-     Save in BD() - сохранение записи в базе данных.

5 Создание диаграммы классов

Диаграмма классов по праву занимает одно из центральных мест не только в UML, но и в объектно-ориентированном подходе вообще. Данная диаграмма включает в себя большой набор понятий моделирования. Диаграмма классов описывает типы объектов системы и различные статические отношения, которые существуют между ними. Существуют два основных вида статических отношений, это ассоциации и подтипы. На диаграммах классов также изображаются атрибуты классов, операции классов и ограничения, которые накладываются на связи между объектами.

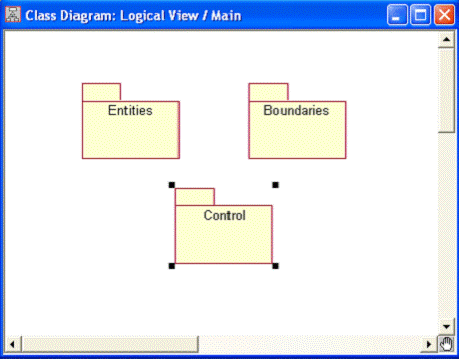

Рисунок 5.1 - Главная диаграмма классов

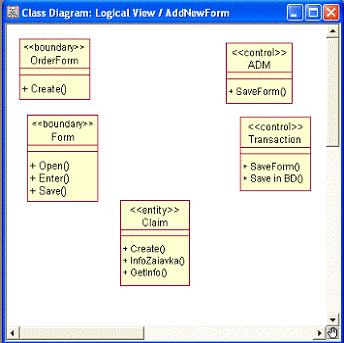

Рисунок 5.2 - Диаграмма классов.

Рисунок 5.3 - Стереотипы классов.

Граничные классы (boundary classes) - это классы, которые расположены на границе системы и окружающей среды. Они включают все формы, отчеты, интерфейсы с аппаратурой (такой, как принтеры или сканеры) и интерфейсы с другими системами. В пакет «Boundaries» были добавлены следующие классы: класс Form (анкета клиента) и класс OrederForm (выбор варианта заявки).

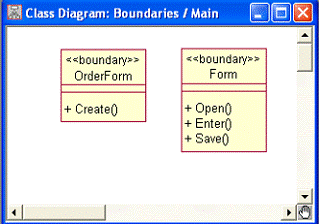

Рисунок 5.4 - Главная диаграмма класса пакета “Boundaries”

Классы сущности (entity classes) - отражают основные понятия (абстракции) предметной области и, как правило, содержат хранимую информацию. В данный пакет были добавлен класс Claim.

Рисунок 5.5 - Главная диаграмма класса пакета “Entities”

Управляющие классы (control classes) отвечают за координацию действий других классов. Обычно у каждого варианта использования имеется один управляющий класс, контролирующий последовательность событий этого варианта использования. В данном проекте данную функцию выполняет класс Control, а также ControlTranz.

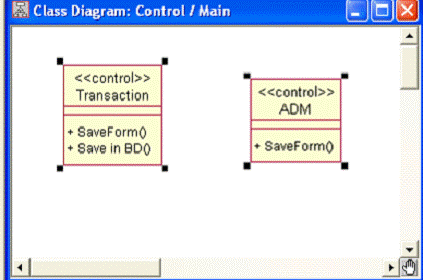

Рисунок 5.5 - Главная диаграмма класса пакета “Control”

Создание диаграммы классов:

. Создадим пакеты:

а) щелкнем правой кнопкой мыши на логическом представлении браузера;

б) в открывшемся меню выберите пункт New >Package;

в) назовем новый пакет Entities;

г) повторим пункты а - б и создадим пакеты Boundaries и Control.

. Создадим диаграмму классов для сценария AddNewForm:

а) щелкнем правой кнопкой мыши на логическом представлении браузера;

б) в открывшемся меню выберите пункт New >Class Diagram;

в) назовем её AddNewForm;

г) дважды щелкнув мышью на этой диаграмме в браузере, откроем ее;

д) перетащим из браузера на диаграмму классы OrederForm, Form, Claim, ADM и Transaction;

Полученная диаграмма классов показана на рисунке 5.2.

. Добавим стереотипы к классам:

а) щелкнем правой кнопкой мыши на классе OrederForm диаграммы;

б) в открывшемся меню выберем пункт Open Specification;

в) в поле стереотипа выберем Boundary;

г) нажмем кнопку Apply и кнопку OK;

. Действуя аналогично добавим стереотипы к классам как показано на рисунке 5.3.

. Объединим классы в пакеты:

а) в браузере перетащим класс OrederForm на пакет Boundaries;

б) перетащим класс Form на пакет Boundaries;

в) перетащим классы ADM и Transaction на пакет Control;

г) перетащим класс Claim на пакет Entities.

. Добавим диаграммы классов к каждому пакету:

а) в браузере щелкнем правой кнопкой мыши на пакете Boundaries;

б) в открывшемся меню выберите пункт New >Class Diagram.

в) введем имя новой диаграммы Main;

г) откроем её;

д) перетащим на нее из браузера классы OrederForm и Form.

Главная диаграмма классов пакета Boundaries представлена на рисунке 5.4.

. Действуя аналогично добавим диаграммы классов к оставшимся пакетам. Их главные диаграммы представлены соответственно на рисунках 5.5 и 5.6.

6 ДОБАВЛЕНИЕ ДЕТАЛЕЙ К ОПИСАНИЯМ ОПЕРАЦИЙ И ОПРЕДЕЛЕНИЕ АТРИБУТОВ КЛАССОВ

Атрибут - это элемент информации, связанный с классом. Они содержатся внутри класса, поэтому они скрыты от других классов. В связи с этим иногда требуется указать, какие классы имеют право читать и изменять атрибуты. Это свойство называется видимостью атрибута (attribute visibility). Для определения атрибутов и операций классов было произведено обращение к потоку событий. В результате к классам были добавлены дополнительные атрибуты и связи между классами (рисунок 6.1).

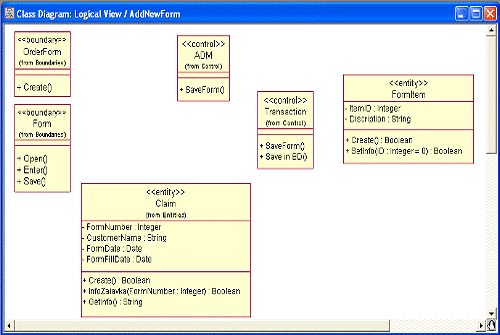

Рисунок 6.1 - Диаграмма классов для сценария «Составление заявки»

На данной стадии был создан новый класс FormItem с присвоенным ему стереотипом Entity и следующими атрибутами:

§ ItemID: Integer;

§  IDescription: String.

И операциями:

§ Create ( ) : Boolean;

§  SetInfo (ID : Integer = 0) : Boolean.

Добавляем ассоциации:

а) нажимаем кнопку Unidirectional Association;

б) проводим ассоциацию от класса OrderForm к классу Form;

в) действуя аналогично, создаем ассоциации как показано на рисунке 6.2.

г) щелкнем правой кнопкой мыши на однонаправленной ассоциации между классами OrderForm и Form со стороны класса OrderForm;

д) в открывшемся меню выберим пункт Multiplicity >Zero or One;

е) щелкнем правой кнопкой мыши на другом конце однонаправленной ассоциации;

ж) в открывшемся меню выберите пункт Multiplicity >Zero or One;

з) действуя аналогично, добавим на диаграмму значения множественности для остальных ассоциаций, как показано на рисунке 6.3.

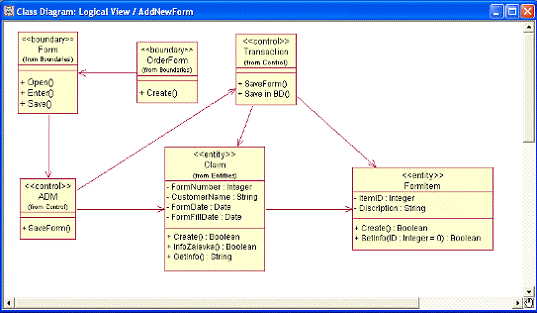

Рисунок 6.2 - Добавление связей между классами.

7. СОЗДАНИЕ ДИАГРАММЫ СОСТОЯНИЙ ДЛЯ КЛАССОВ И ДИАГРАММЫ КОМПОНЕНТОВ

Диаграммы состояний являются хорошо известным методом описания поведения систем. Они изображают все возможные состояния, в которых может находиться конкретный объект, а также изменения состояния объекта, которые происходят в результате влияния некоторых событий на этот объект. В большинстве объектно-ориентированных методов диаграммы состояний строятся для единственного класса, чтобы показать динамику поведения единственного объекта.

Рисунок 7.1 - Диаграмма состояний

Создание диаграммы:

1.   Найдем в браузере класс Order.

2.       Щелкнем на классе правой кнопкой мыши и в открывшемся меню укажим пункт New >Statechart Diagram. Назовем её “State”. Двойной щелчок на имени откроет диаграмму.

.        Добавим начальное и конечное состояние на диаграмму:

.        Выполним описание состояний на диаграмме:

Диаграмма компонентов отображает организацию компонентов и зависимости между ними. Компонент - это физический элемент реализации (компоненты исходного кода, бинарного кода, выполняемые компоненты) с четко определенным интерфейсом, предназначенный для использования в качестве заменяемой части системы. Каждый компонент представляет собой реализацию некоторых классов системы.

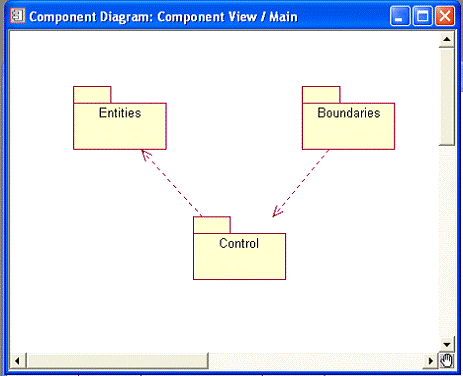

Рисунок 7.2 - Зависимость между пакетами

Построение диаграммы компонентов:

1.       Создаем пакеты для компонентов: New->Package (Создать пакет) и присваиваем им названия соответственно: Entities, Boundaries и Control.

2.       Отображаем зависимости между созданными пакетами с помощью кнопки Dependecy (Зависимость) панели инструментов: от пакета Boundaries к пакету Control; от пакета Control к пакету Entities (рисунок 7.2).

3.       Добавляем компоненты к пакетам с помощью кнопок Package Specefication (Спецификация пакета) и Package Body (Тело пакета) панели инструментов и аналогично отображаем зависимости:

4.       Создаем диаграмму компонентов системы: New->Component Diagramm и выполняем размещение компонентов на диаграмме компонентов.

.        Помещаем на диаграмму компонентов спецификацию задачи ZakazClientExe и ZakazServerExe с помощью кнопки Task Specification (Спецификация задачи) панели инструментов.

6.       Выполняя соотнесение классов с компонентами, как показано на рисунке 7.3, получаем диаграмму компонентов.

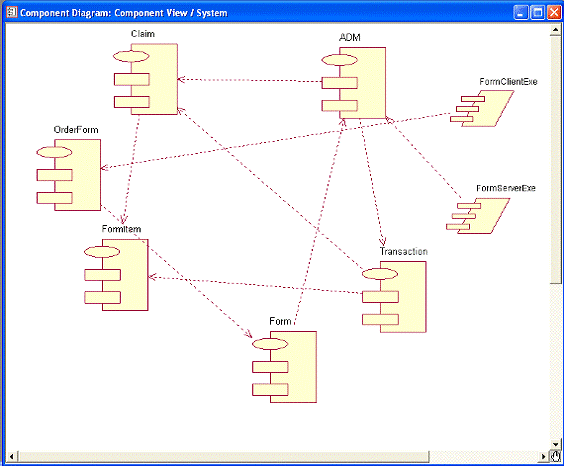

Рисунок 7.3 - Диаграмма компонентов

8. СОЗДАНИЕ ДИАГРАММЫ РАЗМЕЩЕНИЯ

Диаграмма размещения отражает физические взаимосвязи между программными и аппаратными компонентами разрабатываемой системы. Одним из существенных понятий данного вида диаграмм является понятие узел. Узел представляет собой некоторый тип вычислительного устройства, как правило, самостоятельную часть аппаратуры.

Рисунок 8.1 - Диаграмма размещения

Создание диаграммы размещения:

. Добавьте узлы к диаграмме
