ИССЛЕДОВАНИЕ ТРЁХФАЗНОЙ ЦЕПИ ПРИ СОЕДИНЕНИИ НАГРУЗКИ ЗВЕЗДОЙ

Цель: выявить особенности трёхфазной системы при соединении фаз звездой, по опытным данным построить векторные диаграммы при симметричной и не симметричной нагрузке фаз.

Ход работы.

1. Собрал схему.

Рис. 1 - Где РА1 - прибор комбинированный 43101; PV1 - прибор комбинированный Ц4342; R1 - резистор 680 Ом; R2 - резистор 680 Ом; R3 - резистор 680 Ом; SA1 - тумблер.

2. Подключил схему к клеммам трёхфазного генератора.

3. Измерил линейные и фазные токи и напряжения I_А,I_В,I_С,- линейные и фазные токи, U_А,U_в,U_с - фазные напряжения, U_AB, U_B[, U_CA - линейные напряжения.

4. Проверил соотношение между линейными и фазными токами при включенном и выключенном нулевом проводе.

5. Рассчитал активную мощность трёхфазного приёмника при симметричной нагрузке.

6. Данные результатов и измерений занес в таблицу.

7. Изменил нагрузку в фазах ток, чтобы во всех 3 фазах была разная нагрузка.

8. Измерил линейные и фазные токи, фазные и линейные напряжения.

9. Проверил соотношение между линейными фазными напряжениями при включенном и выключенном нулевом проводе.

10. Рассчитал активную мощность трёхфазного приёмника при несимметричной нагрузке.

11. Данные занес в таблицу

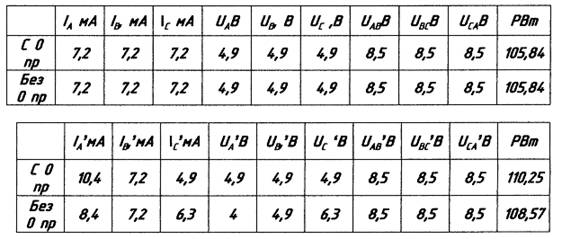

Таблица 1 – Данные всех вычислений и измерений

12. Построил векторные диаграммы.

P_A1=7,2*4,9=35,28(Bm)

P=35,28*3=105,84(Bm)

С 0 проводом

Р_А'=10,4 4,9=50,96(Вт)

Р_в'=7,2 4,9=35,28(Вт)

Р_с'=4,9 4,9=24,01(Вт)

Р=50,96+35,28+24,01=110,25(Вт)

Р_А'=8,4 4=33,6(Вт)

Р_в'=7,2 4,9=35,28(Вт)

Р_с'=6,3 6,3=39,69(Вт)

Р=33,6+35,28₊39,69=108,57(Вт)

Рисунок 2 – Векторные диаграммы

Вывод: Выявили особенности трёхфазной системы при соединении фаз звездой, по опытным данным построили векторные диаграммы при симметричной и не симметричной нагрузке фаз.
