Наименование
|
Стоимость, т.р
|
Продолжительность
|
%
|
Сооружение
|
комплекс
|
По СГ
|
Принято
|
Подземная часть
|
15
|
117,0
|
702,0
|
65
|
66
|
Надземная часть
|
45
|
351,0
|
2106,0
|
174
|
176
|
Спец работы
|
20
|
156
|
936,0
|
168
|
176
|
Отделочные работы
|
20
|
156
|
936,0
|
298
|
308
|
На основании полученных данных по потокам и графику
устанавливается количество объектных потоков при возведении комплекса (П).
Продолжительность
подготовительного периода комплекса составляет (tппк).
tппк=0,1*Тдир.=0,1*24=2,4 мес.
П=N/[(((Тдир.-tппк)
– (Tкр-tпрс)/) Tш)+1]= 6 =4
(24–2,4)
– (19–1) +1
7,6
Принимаем 4
потока.
Остальные
сооружения, входящие в состав комплекса выполняется с учетом возможности
развертывания работ и ввода их в эксплуатацию, а так же с учетом влияния
сезонности.
При
планировании работ учитывалось специализированных привлекаемых организаций.
Данный план
характеризуется следующими показателями:
-
продолжительность
строительства – 24 месяцев;
-
стоимость
строительного комплекса – 5631,94 тыс. руб.;
-
стоимость
выполнения работ за год – Сгод=3258,1 тыс. руб.;
-
трудоемкость
– 61417 чел./дни;
-
максимальная
потребность в рабочих кадрах – Rmax=188 чел.;
- средняя численность
рабочих – 81 чел.;
- коэффициент
неравномерности движения рабочей силы – Кнр= 2,3.
Kнр =(Rmax/Rcp)=
188/81=2,3
Rcp=ΣQ/T= ΣQ/Nмес*22= 61417/759=81;
Где Rmax – максимальное число рабочих по графику за весь период
строительства; ΣQ – общая трудоемкость работ, чел.-дни;
T0-продолжительность всех работ.
Примечание:
Для
проведения специальных и отделочных работ возникает потребность в
водоснабжении, отоплении и канализации. Несмотря на удорожание работ в зимний
период, принимаем решение на проведение работ по водоснабжению, отоплению,
канализации после окончания работ подготовительного периода.
5.Разработка строительного
генерального плана
В курсовом
проекте разработан общеплощадочный генплан на возведение подземной части 6
домов.
Стройгенплан составлен для определения положения элементов
строительного производства на строительной площадке.
Исходными
данными для составления генплана являются:
· Генеральный план
микрорайона;
· Данные КПСК (максимальная
численность рабочих и максимальная годовая стоимость.);
· Нормы и нормативы.
При проектировании стройгенплана учитывались следующие
требования:
1).
Обеспечение бытовых и производственных нужд строительства.
2).
Обеспечение требований по охране труда и техники безопасности.
3).
Обеспечение движения грузопотоков по площадке, исключая переброску грузов и
препятствия движению транспорта.
4).
Нерасположение временных сооружений в районе строительства проектируемых
сооружений.
5).
Минимизация затрат на временные здания и сооружения.
Последовательность
в проектировании СГП.
- Привязка кранов;
- Определение зон влияния
кранов;
- Установление расположения
дорог и движение транспорта по ним. Определение потребностей во временных
зданиях и сооружениях, в электроэнергии и в воде;
- Расчет количества прожекторов;
- Определение потребности в
технике и транспорте.
а). Привязка
кранов.
Согласно заданию проектируемые здания возводятся башенным
краном (КБ 160.2).
Радиус R
– вылет крюка:
- max – 25 м;
- min – 13 м.
радиус хвостовой части 3,8 м, база крана – 6*6 м.

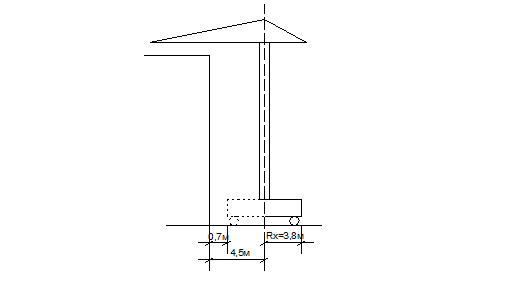

Поперечная
привязка крана lmin=Rхв+0,7 м=3,8+0,7=4,5 м.
Продольная привязка крана устанавливается на основании
выявленной оси крана и его возможностей при монтаже.
Lmax и
Lmin (вылет крюка крана).
lкр
– это
расстояние между крайними стоянками крана.
Тогда
требуемая длина подкрановых путей:
lкр+2*bкр/2+2*lтр+2*lзап=lтр.,
Где bкр
– база крана;
lтор
– длина
торможения ≈1,5 м;
lзап
– длина
запаса безопасности работы крана ≈1 м.
lтр=
18+2*6/2+2*1,5+2*1=29 м.
Определение длины подкрановых путей. Она зависит от
укладываемых звеньев (12,5 м) и полузвеньев (6,25 м), поэтому
количество звеньев или полузвеньев принимаем по формуле:
nзв=lтр/6,25=29/6,25=4,31. Принято 5 звеньев 5 *6,25=31,25 м.
Согласно требованиям работы безопасности крана, длина подкрановых путей должна
быть 25 м. lфакт≥25 м.
б). Определение зон влияния.
При работе крана необходимо обеспечить зоны влияющие на
безопасность работы при возведении сооружения.
Монтажная зона – это зона возможного падения предмета при
монтаже.
(при высоте до 20 м- 5 метров; более 20 м – 7 метров.)
Рабочая зона – зона обслуживания крана. (Определяет места
складирования элементов на при объектном складе и положение транспорта при
разгрузке элементов.) Величина зоны характеризуется максимальным вылетом крюка
при монтаже здания.
Lр.з.=Lmax крана. В нашем курсовом проекте вылет крюка Lmax =25 м.
Зона перемещения груза – устанавливает возможность удара
поднимаемым или перемещаемым грузом при подаче или перемещении изделия.
Lп.г.=Lp.з.+1/2lизд.=25+3=28 м.
Опасная зона – устанавливает пространство вокруг
возводимого сооружения, в котором возможно падение груза с учетом его
рассеивания.
Lо.з.=Lп.г.+lбез.=28+10=38 м,
где lбезопасности составляет для зданий с
высотой до 20 м- 7 м, более-10 м.
устанавливается также и зона безопасности подъемника
lб.п.=5+((Hзд-20)/15)=5+((43–20)/15)≈6,5 м.
в). Дороги.
Для движения транспорта на СГП используются как временные,
так и проектируемые дороги.
Временные дороги выполняются с верхним покрытием
железобетонных плит на дорогах с интенсивным движением транспорта, в случае
если такого движения нет – используется грунтощебеночные дороги.
Проектируемые дороги выполняются не полностью (без верхнего
покрытия). Для движения транспорта устраивается покрытие из железобетонных
плит. Ширина дорог принимается 3,5 метра, для двухстороннего движения- 6 ме тров.
При необходимости на дорогах с односторонним движением
устраиваются разгрузочные площадки 20–25 метров. Радиусы закругления дорог
устанавливаются от габаритов перемещаемых грузов и определенным расчетом.
Для жилых зданий радиусы закругления 12–15 метров.
Движение транспорта организуется от въезда к выезду по
кольцевой, тупиковой или смешанной схеме. На дорогах устанавливаются
указательные знаки о скорости движения перед въездом на площадку и при въездах
в опасную зону.
г). Расчет потребности во временных зданиях и сооружениях
Расчет потребности проведен по данным полученным в КПСК по
максимальной численности рабочих.
Rmax= 188 человек.
Общая численность работающих на площадке составляет:
Rраб=Rmax/0,85=188/0,85=221 человек, в том числе ИТР
RИТР=0,12*221=27 чел.
RМОП=0,03*221=7 чел.
Определяем максимальную численность смены:
Rсм=0,7*Rmax+0,8*(RИТР+RМОП)=0,7*188+0,8*(27+7)=132+28=160 чел.,
Где 0,7 – процентное отношение людей, работающих в первую
смену.
Определение мужского и женского состава людей, занятых на
участке.
Для рабочих
Мужчин: RМ=0,6*Rmax=0,6*188=113
мужчин;
Женщин: RЖ=0,4*188=76 женщины.
Определение то же для максимальной численности смены:
Мужчин: R'М=0,6*Rсм=0,6*160=96
человек;
Женщин: R'Ж=0,4*Rсм=0,4*160=64
человека;
В том числе рабочих:
R"М=0,6*132=80 человек;
R"Ж=0,4*132=53 человека.
д). Расчет временных зданий и сооружений
Строительные площадки обеспечиваются бытовыми,
административными и складскими сооружениями. Полученные данные по численности
занятых в строительстве людей позволяют провести расчет временных сооружений.
Расчет площадей временных административно-бытовых помещений
Наименование сооружения
|
Кол-во человек
|
Норматив м2/чел.
|
Площадь сооружений
|
Тип сооружений и количество
|
требуемая
|
фактическая
|
Бытовые
|
|
|
|
|
|
Гардеробные мужские
|
0,9
|
101,7
|
416
|
Бытовой блок на 40
человек –4 шт.
|
Гардеробные женские
|
76
|
0,9
|
68,4
|
Помещение для обогрева
|
160
|
0,2
|
32
|
Умывальные мужские
|
96
|
0,05
|
4,8
|
Умывальные женские
|
64
|
0,05
|
3,2
|
Душевая мужская
|
96
|
0,43
|
41,3
|
Душевая женская
|
64
|
0,43
|
27,5
|
Помещение для личной
гигиены женщин
|
64
|
0,18
|
11,5
|
Сушильная
|
160
|
0,2
|
32
|
Туалет мужской
|
96
|
0,07
|
6,7
|
Туалет женский
|
64
|
0,07
|
4,5
|
Столовая
|
160
|
0,6
|
96
|
108
|
Контейнер «Универсал» 6
шт.
|
Медпункт
|
|
20 на 300
|
1
|
18
|
Контейнер «Универсал» 1
шт.
|
Административные
|
|
|
|
|
|
Прорабская
|
27
|
3,5…4,5
|
121,5
|
36
|
Контейнер «Универсал» 2
шт.
|
Диспетчерская
|
2
|
7
|
14
|
18
|
Контейнер «Универсал» 1
шт.
|
Кабинет ОТ и ТБ
|
|
20 на 1000
|
20
|
18
|
Контейнер «Универсал» 1
шт.
|
Комната проведения совещаний
|
|
От 100 до 400 36м2
|
36
|
36
|
Контейнер «Универсал» 2
шт.
|
В данном проекте для формирования гардеробных, умывальных,
помещения для личной гигиены женщин, душевых, туалетов, сушильных произведено
за счет сблокированных из контейнеров блоков. Бытовые блоки на 40 человек.
Размер блока 6,5*16,0 м.
Остальные
временные сооружения из сооружений контейнерного типа. Размер контейнер
(универсал) – 6*3 м.
Расчет
стоимости временных зданий
Наименование
|
Площадь
|
Стоимость
|
М2
|
Всего
|
Бытовые помещения
|
170
|
58,0
|
9860
|
Помещение для обогрева
|
32
|
66,0
|
2112
|
Туалеты
|
12
|
77,0
|
924
|
Столовая
|
108
|
78,5
|
8478
|
Медпункт
|
18
|
69,0
|
1242
|
Прорабская
|
36
|
74,4
|
2678
|
Административные помещения
|
54
|
69,0
|
3726
|
Итого:
|
|
|
29020
|
Вывод: сравнивая расчетную
стоимость временных сооружений, полученную в процессе проектирования
генерального плана (29,02 тыс. руб.) с расчетной стоимостью временных зданий и
сооружений полученную при разработке титульного списка (83,29 тыс. руб.),
остаются средства на возведение складских помещений и устройство временных дорог.
е).
Расчет складов
Хранение материалов на площадке обеспечивается закрытыми и
открытыми складами.
Закрытые
склады в свою очередь бывают отапливаемые и не отапливаемые.
Расчет в
потребности площадях склада проведен по укрупненным показателям к выявленной
сумме годовых капиталовложений.
Анализ
материалов подлежащих хранению показывает, что отапливаемые склады необходимо
рассчитывать по полной площади норматива:
S=Cгод*Sнор*K,
Sнор=24 м2/млн.
руб. – для отапливаемых складов;
Sнор=42,1 м2/млн.
руб. – для не отапливаемых;
Sнор=63,3 м2/млн.
руб. – для навесов;
К=1 – коэффициент
местных условий.
Для
отапливаемых:
S=Cгод*Sнор*K=3,258*24*1=79 м2;
Для не отапливаемых:
S=Cгод*Sнор*K=3,258*42,1*1=137,2 м2;
Для навесов:
S=Cгод*Sнор*K=3,258*63,3*1=206,2 м2.
ж).
Расчет потребности в электроэнергии
Расчет проводится как для определения общей потребности в
электроэнергии, так и для обеспечения этой потребности на участке
строительства.
P=p*Cгод*К,
Где p-норматив
кВт на 1 млн. руб. величина норматива зависит от вида строительства.
Для
строительства жилого фонда p=70кВт, К=1 – местный коэффициент.
P=p*Cгод*К=70*3,258*1=228,1
кВт.
Данная потребность в электроэнергии требует временных
подстанций. Принимаем 2 подстанции КТП СКБ Мосстроя мощностью 180 кВА.
з). Расчет
потребности в освещении
Данный расчет предусматривает количество прожекторов,
необходимых для обеспечения работ, выполняемых во 2 смену.
При подсчете
потребности в прожекторах обеспечивается освещением площади строящихся зданий,
приобъектных зданий на строительной площадке.
П=(p*E*S)/Pпр,
где
р=0,25…0,35
– переводной
коэффициент мощности;
E – норматив освещенности
(люкс);
S – площадь освещенного
участка;
Для
освещения площади строящихся зданий:
Пстр=(p*E*S)/Pпр=0,25*20*12*728/1000
= 5 шт.,
Где Пстр
– количество прожекторов для освещения монтажных работ, строящегося здания;
S – площадь строящегося
здания (14*52=728,0 м2);
E=20 – норма освещенности
строящегося здания;
Pпр=1000.
Для
освещения при объектных складов:
Пстр=(p*E*S)/Pпр=0,25*10*728/1000=2
шт.,
Где Пстр
– количество прожекторов для освещения приобъектных складов;
S – площадь приобъектного
склада (12*36=432,0 м2);
E=10 – норма освещенности
приобъектных складов;
Pпр=1000.
Для
освещения территории:
Пстр=(p*E*S)/Pпр=0,25*2*80688/1000=40 шт.,
Где Пстр
– количество прожекторов для освещения территории;
S – площадь территории
строительства (328*246=80688,0 м2);
E=2 – норма освещенности
территории строительства;
Pпр=1000.
и).
Расчет потребности в водоснабжении.
Расчет потребности в воде определяется по следующим
направлениям:
обеспечение
производственных нужд, бытовых нужд и противопожарных нужд.
В зависимости
от объема, выполняемых работ Sгод вычисляется потребность в
воде литр/сек.
Q=(Qпр+Qбыт)*Cгод+Qпож., где
Q-общий расход воды;
Qпр=0,2 л/сек
на 1 млн. руб.-нормативный расход воды на производственные нужды;
Qбыт=0,16 л/сек
на 1 млн. руб. – нормативный расход воды на бытовые нужды; Qпож=5 л/сек
на один гидрант. У нас на площадке 2 гидранта.
Cгод=3,258
млн. руб. – средства освоенные за год строительства.
Q=(Qпр+Qбыт)*Cгод+Qпож=(0,2+0,16)*
3,258+10=13,8 л/сек.
Подача воды к строительной площадке осуществляется по
водо-падающей трубе. Диаметр, которой рассчитывается по формуле:
D=√4*Qобщ*3600/Π*V=√4*13,8*3600/3,14*2=176 мм,
где
D – диаметр проектируемого
водопровода;
Qобщ – общий
расход воды (Qобщ=13,8 л/сек);
V-скорость подачи воды
(V=1,5–2 м/с).
к). Определение потребностей в машинах, механизмах и
автотранспорте
Определение потребности в машинах рассчитано также в
укрупненных показателях на 1 млн. руб.
Сгод=2834,01 тыс. руб.-средства освоенные за год строительства.
Расчет техники и автотранспорта
Наименование
|
Единица измерения
|
Норматив
|
Итого
|
Экскаваторы
одноковшовые
|
М3 емк.
ковша
|
0,41
|
2,0
|
Бульдозеры
|
шт.
|
1,53
|
7,46
|
Автогрейдеры
|
шт.
|
0,16
|
0,78
|
Сваебойное оборудование
|
шт.
|
0,024
|
0,12
|
БК
|
тн
|
7,5
|
36,6
|
Краны гусеничные
|
тн
|
2,35
|
11,47
|
Краны пневмоколесные
|
тн
|
5,1
|
24,9
|
подъемники
|
тн
|
0,39
|
1,9
|
Погрузчики
|
тн
|
0,49
|
2,4
|
Компрессоры
|
М3/мин
|
4,64
|
22,65
|
Самосвалы
|
тн
|
8,58
|
41,88
|
Бортовые машины
|
тн
|
5,48
|
26,75
|
Спец автотранспорт
|
тн
|
12,91
|
63,0
|
6).
Календарный план подготовительного периода
Подготовка к
строительству включает:
-
проведение
организационно-технических мероприятий (проводится заказчиком) – согласование с
местной администрацией, отвода участка под строительство, открытие
финансирования, согласование возможного подключения к местным источникам (воды,
тепла), подготовка и заключение договоров со строительной организацией и
поставщиками оборудования, согласование сроков начала работ.
-
Работа
на площадке осуществляется строительной организацией (внутри и внеплощадочные
работы). Внеплощадочные работы – подведение к участку строительства, подъездных
путей и инженерных сетей, коммуникаций. К внутриплощадочным работам относят –
освоение территории, планировка, защита участка от паводковых и ливневых вод,
прием и развитие геодезической сети, возведение бытового временного городка,
устройство ограждения, проведение временных и проектируемых дорог, инженерных
сетей и коммуникаций первой очереди. Возведение проектируемых сооружений,
предусмотренных планом.
Наименование сооружений
|
стоимость
тыс. руб.
|
Распределение по месяцам
|
Апрель
|
Май
|
Июнь
|
А. Временные сооружения:
подготовка
планировка
временные сооружения
ограждение
|
4,0
80,7
24,9
5,7
|
4,0
80,7
-
5,7
|
-
-
12,5
-
|
-
-
14,95
-
|
Итого:
|
115,3
|
90,4
|
12,5
|
14,95
|
Б. Проектируемые сооружения:
ТП
Дороги
Инженерные сети
|
30,0
98,8
304
|
-
-
101,3
|
15,0
59,4
101,3
|
15,0
39,4
101,4
|
Итого:
|
432,8
|
-
|
175,7
|
84
|
Всего:
|
548,1
|
191,7
|
188,2
|
98,95
|
7).
Технико-экономические показатели СГП.
1)
площадь
участка строительства – 80688,0 м2;
2)
площадь
временного городка – 1962,0 м2;
3)
затраты
труда Q=61417 чел./дн;
4)
стоимость
строительства – 5631,94 тыс. руб.;
5)
стоимость
временных зданий и сооружений – 24930 руб.;
6)
доля
затрат на временные сооружения – 0,44%
7)
директивный
срок строительства – 24 мес.;
8)
продолжительность
строительства комплекса по КПСК-39 мес.
Список
использованной литературы
1) Дигман Л.Г. Организация,
планирование и управление строительным производством. Москва, Высшая школа 1988 г.
2) Организация и
планирование строительного производства. М.У. Москва, МГОУ, 1998 г.
3) Методические указания
