Строительство 39-квартирной блок-секции
Федеральное агентство по
образованию
Государственное
образовательное учреждение
высшего профессионального
образования
Ижевский Государственный
Технический Университет
Кафедра «ТОЭС»
Курсовой проект
по дисциплине“Организация
строительного производства”
Строительство 39-квартирной
блок-секции
Выполнил: Дерюшева В.П.
Проверил:Кислякова Ю.Г.
Ижевск, 2007
Краткая
характеристика производственных условий строительства
Объект – блок-секция
10-этажная 39-квартирная рядовая правая. Конструктивная схема здания – с
поперечными и продольными несущими стенами с опиранием панелей перекрытий по
контуру и трем сторонам.
План здания
Разрез здания
Инженерное
оборудование:
-водопровод –
хозяйственно-питьевой от городской сети;
-канализация
– хозяйственно–бытовая в городскую сеть
водосток-внутренний;
-отопление - водяное
центральное;
-вентиляция –
естественная,из кухонь 9 и10 этажей - механическая;
-горячее
водоснабжение – от внешней сети;
-электроснабжение
осуществляется от внешних сетей напряжением 380/220В;
-устройство
связи– радиотрансляция,коллективные телеантенны и телефонные вводы.
-лифт –
пассажирский, грузоподъемностью 400кг.
-мусоропровод
с приемными клапанами на каждом этаже;
Место и
начало строительства – г. Свердловск, февраль 2007 года.
Определение
нормативной продолжительности строительства объекта
Нормативная
продолжительность определяется по СНиП 1.04.03-85* “Нормы продолжительности
строительства и задела в строительстве предприятий, зданий и сооружений”.
Для жилого
девятиэтажного панельного знания с общей площадью 2835м2:
Норма
продолжительности строительства:
общая 6
мес.
в т.ч. подготовительный
период 1 мес.
Таблица 1. Нормы задела в
строительстве.
Норма продолжительности
|
Нормы задела по
месяцам,
% сметной стоимости
|
Общая
|
Подгото
витель-ного
периода
|
под-зем-ная чась
|
над-зем-ная чась
|
1
|
2
|
3
|
4
|
5
|
6
|
6
|
1
|
1
|
3,5
|
8
|
20
|
43
|
76
|
91
|
100
|
Спецификация
сборных элементов
Таблица 3.
№ п/п
|
Наименование
элемента
|
Ссылка на
каталог
|
Объем бетона в 1
элементе, м3(т)
|
Масса одного элемента
|
Количество
|
Общий объем бетона, м3
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
1
|
Фундамент ленточный ФЛ 12.12-2
|
ГОСТ 13580-85
|
0,347
|
870
|
245
|
85
|
2
|
Фундаментный блок
стеновой ФБС 12.5.3-т
|
ГОСТ 13579-78
|
0,127
|
310
|
490
|
43
|
3
|
Площадка лестничная ЛПФ
31.13-5
|
Сборник 3.01.ЖГ-2.85
Том1,2,3
|
0,526
|
1320
|
25
|
14
|
4
|
Марш лестничный 2ЛМФ 39.14.17-5
|
Сборник 3.01.ЖГ-2.85
Том1,2,3
|
0,566
|
1420
|
40
|
25
|
5
|
Панель перекрытия
многопуст. ПК60.35
|
Сборник 3.01.ЖГ-2.85
Том1,2,3
|
1,180
|
2950
|
217
|
257
|
6
|
Панель перекрытия
многопуст. ПК45.26
|
Сборник 3.01.ЖГ-2.85
Том1,2,3
|
0,730
|
1825
|
72
|
53
|
7
|
Панель перегородки
гипсобет. ПГ24.30.8-5Г
|
Сборник 3.01.ЖГ-2.85
Том1,2,3
|
0,490
|
660
|
180
|
35
|
8
|
Панель перегородки
гипсобет. ПГ12.30.8-5Г
|
Сборник 3.01.ЖГ-2.85
Том1,2,3
|
0,270
|
375
|
67
|
18
|
9
|
Стеновая панель
НР2-34.29.35-2
|
Сборник 3.01.ЖГ-2.85
Том1,2,3
|
1,79
|
2450
|
39
|
70
|
10
|
Стеновая панель
НР1-30.29.35-2
|
Сборник 3.01.ЖГ-2.85
Том1,2,3
|
1,93
|
2550
|
57
|
110
|
11
|
Стеновая панель
НР1-45.29.35-6БЛ
|
Сборник 3.01.ЖГ-2.85
Том1,2,3
|
2,63
|
3600
|
35
|
93
|
12
|
Блок оконный
ОС15-18Г
|
Сборник 3.01.ЖГ-2.85
Том1,2,3
|
-
|
-
|
160
|
-
|
13
|
Блок дверной
ДН24-19П
|
ГОСТ 24698-81
|
-
|
-
|
9
|
-
|
14
|
Блок дверной
ДГ21-9
|
ГОСТ 6629-88
|
-
|
-
|
67
|
-
|
Календарный
план строительства
Календарный
план строительства разрабатывается по данным глав сводного сметного расчета
стоимости строительства согласно результатам выполненной курсовой работы по
экономике строительства и с учетом норм задела, взятых из СНиП 1.04.03-85*.
Таблица 4.
№ главы сводн. смет.
расчета
|
Наименование объектов,
работ и затрат
|
Полная сметная
стоимость, тыс.руб.
|
В т.ч. объем СМР,
тыс.руб.
|
Распределение объемов
работ по периодам строительства (мес), тыс.руб.
|
8%
|
21%
|
43%
|
62%
|
98%
|
106%
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
1
|
Подготовка территории
строительства
|
462,75
|
|
462,75
|
|
|
|
|
|
|
|
|
|
|
|
2
|
Основые объекты
строительства
|
46274,72
|
805,9
|
|
9717,69
|
10180,44
|
8792,2
|
6687,96
|
3701,98
|
|
|
|
|
|
|
4
|
Объекты энергетического
хозяйства
|
6,56
|
|
6,56
|
|
|
|
|
|
|
|
|
|
|
|
5
|
Объекты транспортного
хозяйства и связи
|
46,55
|
|
46,55
|
|
|
|
|
|
|
|
|
|
|
|
6
|
Наружные сети и
сооружения
|
75,52
|
|
75,52
|
|
|
|
|
|
|
|
|
|
|
|
7
|
Благоустройство и
озеленение
|
2313,74
|
|
|
|
|
|
|
11,95
|
|
|
|
|
|
|
8
|
Временные здания и
сооружения
|
488,21
|
|
488,21
|
|
|
|
|
|
9
|
Прочие работы и затраты
|
4221,27
|
1,05
|
337,7
|
548,77
|
928,68
|
802,04
|
1519,66
|
337,7
|
|
|
|
|
596,46
|
9723,9
|
10187,87
|
8800,8
|
6697,94
|
3724,99
|

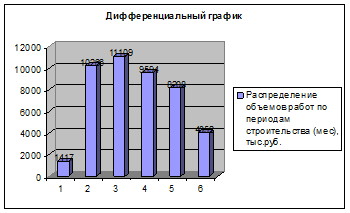

Объемы
строительно-монтажных работ Qсрсмр=7441.06 тыс.руб.-средний Qмахсмр=11109.12
тыс.руб.-максимальный объемы работ по периодам строительства в месяц
Коэффициент
оптимальности: КОПТ = QмахСМР/QсрСМР= 11109.12 / 7441.06 = 1.4
Ведомость
исходных данных комплексного укрупненного сетевого графика строительства
объекта
Ведомость
исходных данных приведена в приложении 1.
Выбор методов
производства работ
Кран выбирают
в зависимости от габаритов зданий и сооружений; массы и размеров монтируемых
элементов; объема работ, условий строительства; наличия электроэнергии и др.
Выбор ведут в
следующем порядке: определение типа монтажного крана; выбор крана по основным
параметрам; обоснование выбора крана технико-экономическими параметрами.
Тип
монтажного крана определяется в зависимости от габаритов здания: для
многоэтажных зданий применяются башенные краны, для малоэтажных – самоходные
стреловые краны.
Башенные
краны выбирают из трех параметров: грузоподъемности, вылет крюка и высоты
подъема крюка.
Определяем
высоту подъема крюка над уровнем стоянки башенного крана по формуле:
hзап=1 м –
запас по высоте для обеспечения безопасности монтажа;
hэл=3,0 м –
высота элемента, монтируемого на самой высокой точке;
hстроп=4,2 м
– высота строповочного приспособления.
Рис. 1. Схема
определения монтажных характеристик башенного крана
Вылет стрелы
определяется по формуле:
Lтр = а/2 + b
+ с
где: а –
ширина кранового пути;
b –
расстояние от кранового пути до наиболее выступающей части здания;
с –
расстояние от центра тяжести монтируемого элемента до выступающей части здания
со стороны крана.
Расстояние от
оси вращения крана до ближайшей выступающей части здания должно быть на 0,75 м
больше радиуса габарита нижней части крана и на 0,5 м больше радиуса габарита
верхней части.
Требуемая
грузоподъемность крана:
Q=Qэл+Qпр+Qгр.захв
где Qэл=3,6
т-вес элемента;
Qnp=0,1 т-
вес монтажных приспособлений;
Qгр.захв =1,1
т- вес грузозахватных приспособлений (траверсы).
Q=3,6+0,1+1,1=4,8
т
Руководствуясь
этими параметрами, выбираем кран марки крана КБ-674 и, как вариант, кран марки
МКС-7-25. Производим экономическое сравнение выбранных башенных кранов по
величине удельных приведенных затрат на 1 т смонтированных конструкций.
Удельные приведенные затраты вычисляются по формуле:
,
где Се –
себестоимость монтажа 1 т конструкций, руб./т;
Ен –
нормативный коэффициент экономической эффективности капитальных вложений,
принимаемый равным 0,15;
Куд –
удельные капитальные вложения, руб./т.
Себестоимость
монтажа 1 т конструкций определяется следующим образом:
,
где 1,08 –
коэффициент накладных расходов на затраты по эксплуатации машин;
Смаш.-см. –
себестоимость машино-смены крана, руб.;
1,5 –
коэффициент накладных расходов на зарплату;
Σ Зср –
средняя заработная плата рабочих в смену, занятых на монтаже конструкций,
сварке, заделке их стыков, руб.;
Пн.см. –
нормативная сменная эксплуатационная производительность крана на монтаже
конструкций потока, т/см.;
Сп – затраты
на подготовительные работы, руб.;
m – число
звеньев подкрановых путей;
Р – общая
масса элементов в потоке, т.
Величина
нормативной сменной производительности:
,
где nсм –
количество машино-смен крана для монтажа конструкций потока.
Удельные
капитальные вложения:
,
где Си.р.
- инвентарно-расчетная стоимость крана;
tсм –
продолжительность смены, принимаемая равной 8 ч;
Тгод –
продолжительность работы крана в году, ч.
Экономическое
сравнение кранов производим по монтажу потока плит перекрытия.
Следовательно
Определяем
удельные приведенные затраты для крана КБ-674.
Определяем
удельные приведенные затраты для крана МКС-7-25
Принимаем
вариант с минимальной величиной удельных приведенных затрат, поэтому выбор
делаем в пользу крана КБ-674 со следующими техническими характеристиками:
Грузоподъемность:
максимальная
– 25т;
на наибольшем
вылете – 10т;
Высота
подъема максимальная – 46м;
Вылет:
максимальный
– 35м;
минимальный –
4м;
База крана –
7,5м.
Длина
подкрановых путей:
Lп.п.= lкр
+Hкр+2lтор.+2lтуп.,
Где lкр. =30м
расстояние между крайними стоянками крана;
Hкр=
7,5м-база крана; lтор=1,5м-тормозной путь; lтуп=0,5м-расстояние от рельсов до
тупиков.
Lп.п.=30+7,5+2x1,5+2x0,5=43,5м
Принимаем
длину подкрановых путей кратно 6,25м, следовательно Lп.п.=50м
Опасные зоны
крана (СНиП 1.04.2001 “Техника безопасности в строительстве”):
1. Монтажная
зона-пространство, где возможно падение груза при установке и закреплении
элементов=контур здания + 7м (при Hзд. больше 20м)
2. Зона
обслуживания краном - зона в пределах линии, описываемой краном.
3. Зона
перемещения груза=38м – максимальный рабочий вылет стрелы + половина длины
самого длинного перемещаемого груза.
4.Опасная
зона работы крана:
где Rmax.
=35м - максимальный рабочий вылет стрелы крана;
lmax =6м -
длина самого длинного перемещаемого груза;
lбез. = 5м -
дополнительное расстояние для безопасной работы
Построение
сетевого графика
Задачей
организации строительного производства является обеспечение строительства
объекта в оптимальные сроки при высоком качестве работ и минимальных затратах
труда, материальных ресурсах и денежных средств.
Организация
производства базируется на системе действующих ЕНиРов, СНИПов, в составе
которых важную роль играют производственные нормы, сметные нормы, нормы
продолжительности строительства, нормы заделов, позволяющие обоснованно
концентрировать ресурсы, правильно планировать объемы работ, производительность
труда, обеспечивать ускорение вводов в действие объектов.
Расчет
сетевого графика
К расчету
сетевого графика можно приступать после определения продолжительности работ.
Последовательность расчета сетевого графика:
1. Назначение
технологических зависимостей между работами по условиям технологии производства
работ;
2.
Определение расчетных зависимостей между отдельными работами;
3.
Определение временных параметров работ (прямой и обратный ход расчета,
определение резервов времени).
Полученная
расчетом проектная продолжительность монтажа не должна превышать нормативной.
Рассчитанный
сетевой график строят в масштабе времени, руководствуясь данными календаря.
Продолжительность
работы определяется по формуле:
где n-
количество рабочих в бригаде;
- количество бригад;
- норма времени.
Построение
графика потребности в рабочих кадрах
График
потребности в рабочих кадрах, вычерчивается под сетевым графиком в осях:
продолжительность - численность рабочих в том же масштабе, что и сетевой
график. Критерием оптимальности графика потребности в рабочих кадрах является
коэффициент неравномерности , который определяется следующим образом:
где - наибольшее количество
рабочих;
- среднесписочное
количество рабочих, вычисляется по формуле:
Разработка
графика потребности в строительных машинах
График
потребности в строительных машинах составляется на основе сетевого графика и
ведомости данных к нему.
Монтаж
конструкций здания, устройство фундамента, монтаж остальных сборных
железобетонных элементов производится с помощью башенного крана КБ-674А. Его
данные и технические характеристики см. раздел “Технология строительства”.
Для
производства сварочных работ используется сварочный аппарат для дуговой сварки
СТШ-250 (СТШ-500).
Для
производства кровельных работ применяются следующие машины и механизмы:
башенный кран
КБ-674А (для производства кровельных работ высотной части здания, для подъема
материалов и оборудования, необходимых для производства кровельных работ);
компрессоры
для подачи сжатого воздуха;
форсунки-распылители
для нанесения мастики на основание;
машина для
подогрева, перемешивания и подачи мастик на кровлю СО-100А;
машина для
удаления воды с основания кровли СО-106;
машина для
сушки основания кровли СО-107.
автогудронатор
на базе автомобиля ЗИЛ-130.
Для
устройства цементной стяжки при устройстве кровли в здании применяются
растворонасос СО-10.
Малярные
составы наносятся при помощи электрокраскопультов СО-61
При
выполнении штукатурных работ используется растворонасос СО-10
Разработка
объектного стройгенплана
Расчет
потребности во временных зданиях санитарно-бытового и административного
назначения
Требуемые
(расчетные) площади по этим видам зданий определяются по формуле:
Sтр=Sн*N,
где Sн-
нормативный показатель площади для каждого вида зданий;
N- расчетная
численность обслуживаемого контингента по данному виду здания.
Контингент
стройки в целом — это все работающие: рабочие, ИТР, служащие и младший
обслуживающий персонал (МОП). Численность рабочих на строительной площадке
устанавливают на основании графика потребности в рабочих кадрах. При этом
необходимо обязательно учитывать коэффициент сменности работ. Нормативные
показатели для определения потребности во временных зданиях принимаются по
методическим указаниям.
Таблица 7.
Временные здания
№ п.п.
|
Наименование зданий
|
Расчетная
обслуживае-мая численность, чел.
|
Норма на 1 чел., м2
|
Расчетная площадь, м2
|
Шифр типового проекта
здания
|
Размеры в плане, м
|
Кол-во зданий
|
Принятая по проекту
площадь, м2
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
Административные
|
|
|
|
|
|
|
|
1
|
Контора
|
6
|
4
|
24
|
ВК
|
3х9
|
1
|
27
|
2
|
Диспетчерская
|
3
|
7
|
21
|
УТС 420-01
|
2,7 х 9,0
|
1
|
24,3
|
|
Бытовые
|
|
|
|
|
|
|
|
3
|
Гардеробная с душев.2
|
64
|
0,6
|
38,4
|
УТС 420-04-21
|
2,7х6
|
3
|
48,6
|
4
|
Столовая
|
45
|
1,2
|
24,3
|
|
12,1х6,3
|
1
|
24,3
|
5
|
Туалет мужской
|
22
|
0,13
|
2,9
|
|
1,5 х 2,0
|
1
|
3
|
6
|
Туалет женский
|
10
|
0,13
|
1,3
|
|
1,5 х 1,5
|
1
|
2,3
|
Расчет
площадей складов и навесов
Расчеты
площадей складов для полной номенклатуры материалов, необходимых для
строительства, определяют в случаях, когда строительная площадка имеет
ограниченные размеры и необходима проверка и обоснование материальных ресурсов.
Площади закрытых складов и навесов F, рассчитывают в зависимости от годовых
объемов СМР по объекту:
,
где - годовой объем СМР по
объекту, млн.руб.
- удельная норма площади на
1 млн.руб.
- коэффициент, учитывающий
изменение сметной стоимости строительства в зависимости от района
строительства.
Таблица 8.
Закрытые склады
№ п.п.
|
Наименование зданий
|
Годовой объем СМР по
проекту, млн.руб.
|
Норма на 1 млн.руб.
СМР, м2
|
Расчетная площадь, м2
|
Размеры в плане по
проекту, м2
|
Кол-во зданий
|
Тип склада
(конструктивный характер)
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
9
|
1
|
Склад
материально-технический отапливаемый
|
0,248
|
12
|
3
|
2,7 х 6,0
|
1
|
контейнерный
|
2
|
Склад
материально-технический неотапливаемый
|
0,248
|
15
|
3,7
|
2,7 х 2,5
|
1
|
индивид.
|
3
|
Навес для хранения
гидроизоляционных материалов, облицовочных плиток, гипсовых перегородок
|
0,248
|
24
|
6
|
2,7 х 2,5
|
1
|
индивид.
|
Таблица 9.
Открытые склады
№ п.п.
|
Наименование материалов
и изделий
|
Кол-во материа-лов,
необ-ходимое
|
Суточный расход
|
Принятый запас в ед.
изм.
|
Норматив-ный запас, дн.
|
Норма склада на ед. изм.,
м2
|
Расчетная площадь, м2
|
Принятая площадь, м2
|
|
1
|
2
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
|
1
|
Стеновые панели
|
675
|
12,7
|
18,2
|
5
|
2,5
|
134
|
140
|
|
|
2
|
Плиты перекрытий и
покрытия
|
264,2
|
5
|
7,2
|
5
|
2
|
72
|
80
|
|
3
|
Лестничные марши и
|
32,2
|
0,6
|
0,9
|
5
|
2,5
|
11,3
|
12
|
|
|
площадки
|
|
|
|
|
|
|
|
|
4
|
Панели перегородок
|
63,7
|
1,2
|
1,7
|
5
|
2,5
|
21,3
|
22
|
|
|
|
|
|
|
|
|
Sобщ, м2=
|
254
|
|
Расчет
потребности в водоснабжении
При
разработке стройгенплана решаем вопросы снабжения стройки водой для
производственных и технологических нужд, хозяйственно-питьевых, пожаротушения.
Проектируем водопроводные системы объединенными, удовлетворяющими одновременно
все нужды за исключением пожарного.
Временное
водоснабжение стройплощадки осуществляем от действующих водопроводов.
Потребность
строительства в воде зависит от годового объема строительно-монтажных работ и
размеров территории стройплощадки.
Для получения
данных по расходу воды при проектировании систем временного водоснабжения
стройплощадки учитываем потребности в воде каждого отдельного потребителя.
Сводим в таблицу подсчеты общих расходов воды, как по всем потребителям, так и
по каждой их группе (производственные нужды (машины и оборудование),
технологические нужды, санитарно-бытовые нужды).
По каждой
группе выбираем тех потребителей, которые требуют максимального расхода воды в
л/с с учетом коэффициентов часовой неравномерности. Максимальный расход воды
определяем на основе анализа графика производства работ по объекту с целью
установления одновременности работы потребителей воды.
Суммарный
расход воды Q общ., л/с:
Q общ. = Q пр
+ Q тех. + Q хоз. + Q пож.,
где Qпр., Q
тех., Q хоз., Q пож. — соответственно расходы воды на производственные,
технологические, хозяйственно-бытовые и противопожарные цели, л/ с.
Расчетный
секундный расход воды в л/с для строительной площадки определяется по формулам:
на
производственные нужды
на
технологические нужды
на
хозяйственно-питьевые нужды
где М —
количество машин и оборудования;
q 1 —
удельный расход воды на соответствующий измеритель;
k 1 — коэффициент
часовой неравномерности потребления воды
на
обслуживание машин и оборудования (k1 = 1,5);
n —
количество часов работы, к которым отнесен расход воды;
Vр — объем
строительных работ, потребляющих воду;
q 2 —
удельный расход воды на единицу объема;
k 2 —
коэффициент часовой неравномерности потребления воды
N1 —
количество работающих в максимальную смену, чел.;
q 3 —
удельный расход на работающего в смену;
Минимальный
расход воды для противопожарных целей определяем из расчета одновременного
действия двух струй из гидрантов по 5 л /с на каждую струю, т.е.:
Q пож. = 5 • 2 = 10 л /с.(площадь
застройки до 10 га)
Расчет
потребности в водоснабжении ведется с использованием методических указаний.
Расчет
потребности в водоснабжении приведен в таблице 10.
Таблица 10.
Потребность в водоснабжении
№ п.п.
|
Потребитель
|
Ед. изм.
|
Кол-во, n
|
Удельный расход воды
(q), л
|
Коэффициент часовой
нера-вномерности водопотребления (k)
|
Число часов
водопотре-бления в сутки (t)
|
Расход воды,л/сек
|
Q=
|
q*k*n
|
t*3600
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
Производственные нужды
|
|
|
|
|
|
0,27
|
1
|
Бульдозер Д-42
|
маш.-час
|
16
|
40
|
1,5
|
8
|
0,03
|
2
|
Экскаватор ЭО-4121
|
маш.-час
|
60
|
15
|
1,5
|
16
|
0,02
|
3
|
Трубоукладчик Д-150Б
|
маш.-час
|
280
|
15
|
1,5
|
16
|
0,11
|
4
|
Каток ДУ-35А
|
маш.-час
|
280
|
15
|
1,5
|
16
|
0,11
|
|
Технологические нужды
|
|
|
|
|
|
1,81
|
5
|
Приготовление
терраццевого раствора
|
маш.-час
|
224
|
200
|
1,5
|
16
|
1,17
|
6
|
Штукатурные работы
|
м2
|
2295
|
7
|
1,5
|
16
|
0,42
|
7
|
Малярные работы
|
м2
|
7497
|
1
|
1,5
|
16
|
0,2
|
8
|
Посадка деревьев
|
1 дерево
|
15
|
60
|
1,5
|
16
|
0,02
|
|
Хозяйственно-питьевые
нужды
|
|
|
|
|
|
0,01
|
9
|
Работающие
|
чел.
|
38
|
5
|
1,5
|
16
|
0,01
|
10
|
Противопожарные нужды
|
|
|
|
|
|
10
|
|
|
|
|
|
|
Q общ.=
|
12,08
|
Расчет потребности
во временном электроснабжении
Электроснабжение
строительной площадки осуществляется от стационарных источников электроэнергии
воздушными или кабельными линиями с использованием трансформаторов.
Электроэнергия на стройплощадке расходуется: на производственные
(технологические) нужды (электросварка, подогрев строительных материалов и
т.п.); на питание электродвигателей машин, механизмов и установок;на освещение
(внутреннее — помещений; наружное — стройплощадки в целом).
Общая
потребность в электроэнергии стройплощадки может быть установлена в виде
мощности общей трансформаторной подстанции в кВт.
Требуемая
мощность трансформатора рассчитывается по формуле:
где 1,1 —
коэффициент, учитывающий потери мощности в сети;
Рс — силовая
мощность машины или установки, к • Вт;
Рт —
требуемая мощность на технологические нужды, к • Вт;
Ро.в. —
требуемая мощность на внутреннее освещение помещений, к • Вт;
Ро.н. —
требуемая мощность на наружное освещение, к • Вт;
К1, К2, К3,
К4 — коэффициенты спроса, зависящие от потребителей (для числа
электродвигателей до 5 шт. К1 = 0,6; 6-8 шт. — К1 = 0,5; 8 шт.- К1 = 0,4); для
технологических потребителей в среднем К2 = 0,4; для внутреннего освещения К3 =
0,8; для наружного освещения К4 = 0,9; cosj — коэффициент мощности.
Суммарная
потребность в мощности на освещение, кВт, подсчитывается на основе площадей,
зданий и открытых площадок м2, и норм мощности, Вт, электроэнергии на 1 м2.
Коэффициент
мощности ((cosj) в среднем равен 0,7 — для электродвигателей и для
технологических потребителей (электросварка, прогрев и т.д.) равен 0,8).
Расчеты
требуемой мощности представлены в таблице 11.
Таблица 11.
Потребность в электроснабжении
№ п.п.
|
Потребители
электроснабжения
|
Ед. изм.
|
Кол-во
|
Удельная мощность на
ед. изм., кВт
|
Коэффи-циент спроса, К
|
Коэффи-циент мощности,
cosφ
|
Транспор-тная мощность
Р, кВт
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
Силовые токоприемники,
|
|
|
|
|
|
|
|
электродвигатели
|
|
|
|
|
|
|
1
|
Кран КБ-674А
|
шт.
|
1
|
321
|
0,2
|
0,5
|
128,4
|
2
|
Растворонасос Со10
|
шт.
|
1
|
2
|
0,5
|
0,6
|
1,7
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
3
|
Бетоносмеситель
|
шт.
|
1
|
6
|
0,15
|
0,6
|
1,5
|
4
|
Электросварочные
апппараты
|
шт.
|
1
|
15
|
0,35
|
0,4
|
13,1
|
5
|
Краскопульты
|
шт.
|
6
|
0,5
|
0,15
|
0,6
|
0,8
|
|
Освещение внутреннее
|
|
|
|
|
|
|
8
|
Административные,
бытовые
|
м2
|
107,35
|
0,015
|
0,3
|
1
|
0,5
|
|
помещения
|
|
|
|
|
|
|
9
|
Уборные
|
м2
|
5,3
|
0,003
|
0,3
|
1
|
0
|
10
|
Склады закрытые
|
м2
|
27,95
|
0,015
|
0,35
|
1
|
0,1
|
11
|
Навесы
|
м2
|
21,2
|
0,003
|
0,35
|
1
|
0,02
|
|
Освещение наружное
|
|
|
|
|
|
|
12
|
Зона производства механизированых
|
100 м2
|
5,49
|
0,08
|
1
|
1
|
0,44
|
|
земляных работ
|
|
|
|
|
|
|
13
|
Главные проходы и
проезды
|
100 м2
|
4,75
|
0,5
|
1
|
1
|
2,38
|
14
|
Второстепенные проходы
и проезды
|
100 м2
|
0,31
|
0,25
|
1
|
1
|
0,08
|
16
|
Охранное освещение
территории
|
100 м2
|
80,6
|
0,015
|
1
|
1
|
1,21
|
|
строительства
|
|
|
|
|
|
|
|
Итого:
|
|
|
|
|
|
179,63
|
Обоснование
стройгенплана
При
проектировании строительной площадки учтены требования СНиП 1.04.2001
В
юго-западной и западной части строительной площадки располагаются контора,
диспетчерские, закрытые склады, гардеробные, помещение для сушки, туалеты и
т.д. Расстояние от наиболее удаленного рабочего места до туалетов не превышает
200 м., разрешенных нормами.
Закрытые
склады расположены к западу от строящегося здания, находящегося в центральной
части стройплощадки, в пределах рабочей зоны крана.
Рельсовые
пути крана находятся также к востоку от строящегося объекта.
Опасные зоны
крана (СНиП 1.04.2001 “Техника безопасности в строительстве”):
1. Монтажная
зона-пространство, где возможно падение груза при установке и закреплении
элементов = контур здания + 7м (при Hзд. больше 20м)
2. Зона
обслуживания краном - зона в пределах линии, описываемой краном.
3. Зона
перемещения груза=38м – максимальный рабочий вылет стрелы + половина длины
самого длинного перемещаемого груза.
4.Опасная
зона работы крана:
где Rmax.
=35м - максимальный рабочий вылет стрелы крана;
lбез. = 5м -
дополнительное расстояние для безопасной работы
Месторасположение
административно-бытовых зданий выбрано с учетом «розы ветров» с целью
уменьшения неблагоприятного влияния процессов, в ходе которых происходит
выделение пыли, вредных паров и газов.
Покрытие
временных дорог – щебень. Ширина дороги – 3,5 м, в местах уширения – 6 м.
Минимальная длина уширения составляет 12 м. Радиусы закругления – 12 м. Для
обеспечения безопасного прохода устроены пешеходные дорожки из щебня шириной 1
м. Минимальное расстояние между дорогой и складской площадкой – 1,5 м.
Расстояние между дорогой и осью подкрановых путей составляет 10 м.
Административно-бытовые здания, закрытые склады и навес расположены за
пределами опасной зоны. В целях противопожарной безопасности на территории
строительной площадки предусмотрены 2 гидранта, удаленные от здания не более
чем на 50 м. Один из гидрантов непосредственно находится в колодце
магистрального водопровода.
Расчет
технико-экономических показателей
Нормативная
продолжительность строительства – 6 мес.
Проектная
продолжительность строительства – 6 мес.
Базовая сметная
стоимость строительства в ценах 1984 г.:
всего 748317
руб.;
в том числе
СМР – 650422 руб.
Перевод в
базовую сметную стоимость за счет усредненных 70 из цен 1984 г. - в цены 2007.
всего – 52382190руб.;
в том числе
СМР – 45529540 руб.
Нормативные
трудозатраты на строительство объекта – 2252.4 чел.-дн.
Проектные
трудозатраты на строительство объекта –2700.4. чел.-дн.
Строительный
объем здания – 21375 м3.
Удельные
трудозатраты на 1 м3 – 0,11 чел.-дн.
Удельные
трудозатраты на 1 м2 – 0,49 чел.-дн.
Выработка:
где QСМР=650422
руб. – стоимость СМР по итогу сводного сметного расчета; Σg=2716,51
чел.-дн. – сумма проектных трудозатрат.
Энерговооруженность
труда:
где ΣNприв.=49,51
кВт – сумма приведенных мощностей строительных машин, принимаемых по графику
потребности в строительных машинах;
Rср. = 16 –
среднесуточная численность рабочих, занятых на выполнении СМР (определяется по
графику потребности в рабочих кадрах);
1,35 –
коэффициент мощности неучтенных средств малой механизации.
Экономический
эффект от сокращения продолжительности строительства определяем по формуле:
,
где 0,5 –
условно-постоянная доля накладных расходов;
НР – норма
накладных расходов, %;
КНР –
коэффициент, учитывающий накладные расходы:
,
КПН –
коэффициент, учитывающий плановые накопления:
,
ПН – норма
плановых накоплений, %;
QСМР –
сметная стоимость СМР, тыс.руб.;
Тп –
проектная продолжительность строительства;
Тн –
нормативная продолжительность строительства.
,
,
Коэффициент
использования территории стройплощадки:
где SЗиС=1830
м2 - суммарная площадь зданий и сооружений на стройплощадке;
Sдоп=4384 м2 -
суммарная площадь временных дорог, крана и дополнительных приспособлений к нему
на стройплощадке;
Sпл.=10708 м2
- площадь
Список
литературы курсового проекта
1.
ЕНиР.
Сборник Е2. Земляные работы. – М.:Стройиздат,
2.
ЕНиР.
Сборник Е3. Каменные работы. – М.: Прейскурантиздат,
3.
ЕНиР.
Сборник Е4. Монтаж сборных и устройство монолитных железобетонных конструкций.
– М.:Стройиздат,
4.
ЕНиР.
Сборник Е6. Плотничные и столярные работы в зданиях и сооружениях. – М.:Стройиздат,
5.
ЕНиР.
Сборник Е7. Кровельные работы. – М., Прейскурантиздат,
6.
ЕНиР.
Сборник Е8. Отделочные работы. – М.:Стройиздат,
7.
ЕНиР.
Сборник Е9. Сооружение систем теплоснабжения, водоснабжения, газоснабжения и
канализации. Вып. 2. Наружные сети и сооружения. – М.: Прейскурантиздат,
8.
ЕНиР.
Сборник Е11. Изоляционные работы. – М.:Стройиздат,
9.
ЕНиР.
Сборник Е17. Строительство автомобильных дорог. – М.: Прейскурантиздат,
10.
ЕНиР.
Сборник Е19. Устройство полов. – М.: Прейскурантиздат,
11.
ЕНиР.
Сборник Е23. Электромонтажные работы. Вып. 4. Кабельные линии электропередачи –
М.: Прейскурантиздат,
12.
ЕНиР.
Сборник Е24. Монтаж сооружений связи. Вып. 1. Кабельные линии связи – М.:
Прейскурантиздат,
13.
ЕНиР.
Сборник Е35. Монтаж и демонтаж строительных машин/ Госстрой СССР. – М.:
Прейскурантиздат,
14.
СНиП
III-4-2001*. Техника безопасности в строительстве – СПб.: Стройиздат, 2001.
15.
СНиП
1.04.03-85*. Нормы продолжительности строительства и задела в строительстве
предприятий, зданий и сооружений. – М.: АПП ЦИТП Госстроя СССР, 1991.
16.
СНиП
2.01.01-82. Строительная климатология и геофизика./ Госстрой России. – М.:
Стройиздат, 2000.
17.
СНиП
3.01.01-85*. Организация строительного производства. – М.: ГП ЦПП Минстроя
России, 1996.
18.
Дикман
Л.Г. Организация и планирование строительного производства. – М.: Высш. шк.,
1988.
19.
Литвинов
О.О. и др. Технология строительного производства. – К.: Вища шк., 1984.
20.
Общесоюзный
каталог типовых конструкций и изделий. Конструкции и изделия кирпичных и
крупноблочных жилых и общественных зданий для обычных условий строительства (в
трех томах). Том 1. – Минск: Минский филиал ЦИТП, 1989.
21.
Общесоюзный
каталог типовых конструкций и изделий. Конструкции и изделия кирпичных и
крупноблочных жилых и общественных зданий для обычных условий строительства (в
трех томах). Том 3. – Минск: Минский филиал ЦИТП, 1989.
22.
Станевский
В.П., Моисеенко В.Г., Колесник Н.П., Кожушко В.В. Строительные краны:
Справочник. – К., Будивэльнык, 1989.
23.
Тарануха
Н.Л., Кислякова Ю.Г. Методические указания к разработке курсового проекта по
организации и планированию строительного производства для студентов
специальности 29.03. – Ижевск: ИжГТУ, 1999.
24.
Тарануха
Н.Л., Папунидзе П.Н. Сетевое моделирование строительного производства.
Учебно-методическое пособие. – Ижевск: ИжГТУ, 2001.
номер
работ
|
Наименование работы
|
нормативный
источник
|
един.
измер.
|
объем
работ
|
трудоемкость
чел-дн/маш-см
|
смен
|
продол
|
состав бри-
гады(звена)
|
число
|
нормативная
|
проектная
|
ность
|
житель
|
рабочих
|
на ед.изм
|
на объем
|
на объем
|
|
ность
|
в смену
|
|
работы
|
работы
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7,00
|
8
|
9
|
10
|
11
|
12
|
1
|
Срезка плодородного
слоя грунта
|
|
1000м3
|
2,368
|
0,03
|
0,07
|
0,07
|
1
|
0,07
|
машинист
|
1
|
0,03
|
0,07
|
0,07
|
5р-1
|
2
|
Перемещение плодородного
слоя
|
Е 2-1-2
|
100м3
|
8,14
|
0,16
|
1,33
|
1,33
|
1
|
1,33
|
машинист
|
1
|
0,16
|
1,33
|
1,33
|
6р-1
|
3
|
Предварительная
планировка
|
Е 2-1-35
|
1000м2
|
0,814
|
0,03
|
0,02
|
0,02
|
1
|
0,02
|
машинист
|
1
|
площадей бульдозером
|
0,03
|
0,04
|
0,02
|
6р-1
|
4
|
Устройство временных зданий
и
сооружений
|
СМР
|
Руб.
|
3720
|
85
|
43,76
|
44
|
2
|
4,38
|
плотник 5р-1
|
|
4р-2
|
|
2р-1
|
4
|
слесарь 3р-1
|
1
|
|
|
5
|
Устройство деревянного
забора
|
Е 40-3-31
|
100
|
2,24
|
1,52
|
3,40
|
|
|
|
плотник4р-1
|
|
3,4
|
1
|
0,68
|
3р-1,2р-1*2
|
|
|
|
|
|
5
|
6
|
Отрывка экскаватором
траншей
|
Е 2-1-13
|
100м3
|
3,5
|
0,75
|
2,63
|
2,63
|
1
|
2,63
|
машинист
|
|
|
под коммуникации
|
0,75
|
2,63
|
2,63
|
6р-1
|
1
|
7
|
Устройство сетей
канализации и
водопровода
|
|
|
|
|
6,75
|
6,75
|
1
|
2,25
|
монтажники
|
3
|
|
100м
|
0,39
|
14,38
|
коммуникаций
|
|
|
|
|
|
|
|
|
|
4р-1,3р-1,2р-1
|
8
|
Устройство сетей
теплоснабжения
|
|
100м
|
0,2
|
48,15
|
9,63
|
9
|
1
|
1,61
|
то же
|
3+3=6
|
9
|
Устройство сетей
телефонной свя-
|
|
100м
|
0,54
|
15,7
|
4,07
|
4
|
1
|
1,36
|
|
|
зи и кабельных
электрич. сетей
|
|
|
6
|
|
а) телефонной сети
|
|
100м
|
0,3
|
5,1
|
1,53
|
1,5
|
1
|
0,51
|
то же
|
3
|
|
б) электрической сети
|
|
100м
|
0,24
|
10,6
|
2,54
|
2,5
|
1
|
0,85
|
то же
|
11
|
Устройство временных
дорог:
|
|
|
|
|
5,49
|
5
|
1
|
5,49
|
|
|
|
а) разравнивание
щебеночных ма-
|
Е 17-1-10
|
100м2
|
9,95
|
0,25
|
3,10
|
3
|
1
|
3,10
|
машинист
|
1
|
|
териалов
|
|
|
|
|
|
|
|
6р-1
|
|
|
б) укатка щебня катком
|
Е 17-3-2
|
9,95
|
0,24
|
2,39
|
2
|
1
|
2,39
|
то же
|
1
|
Монтаж подкрановых
путей и
|
|
|
|
|
|
|
|
|
|
|
башенного крана
|
|
|
|
|
|
|
|
|
|
|
|
а) Устройство
инвентарных рель-
|
Е 35-45
|
1 звено
|
16
|
0,85
|
8,5
|
8,5
|
2
|
|
монтеры пути
|
|
|
совых путей на ж/б
балках
|
|
6,25м
|
|
|
|
|
|
0,85
|
5р-1,4р-1,3р-2
|
5
|
|
|
|
|
|
|
|
|
|
|
2р-1
|
|
|
а) Монтаж башенного
крана из
|
Е 35-41
|
1 кран
|
1
|
22,4
|
22,00
|
22
|
2
|
2,00
|
монтажнтки
|
|
|
укрупненных узлов
|
|
|
|
|
|
|
|
|
стр. машин и
|
|
|
|
|
|
|
|
|
|
|
|
механизмов
|
|
|
|
|
|
|
|
|
|
|
|
4р-1,3р-1
|
5
|
|
|
|
|
|
|
|
|
|
|
6р-1,3р-1,5р-1
|
|
13
|
Разработка грунта в
отвал экскавато-
|
лок.смета
|
1000м3
|
1,944
|
6
|
12,00
|
1
|
2
|
6,00
|
машинист
|
|
ром "обратная
лопата"
|
6
|
12,00
|
1
|
5р-1
|
1
|
14
|
Устройство ленточных
фундаментов
|
|
|
|
|
97,00
|
97
|
2
|
7,45
|
|
4
|
|
|
|
|
14,54
|
27
|
|
|
а) Укладка фундаментных
плит
|
Е 4-1-1
|
1 элем.
|
242
|
0,06
|
29,10
|
29
|
2
|
2,96
|
машинист6р-1
|
|
|
|
|
|
|
0,02
|
4,84
|
5,92
|
|
|
ионтажник
|
4
|
|
|
|
|
|
|
|
|
|
|
4р,3р,2р -1
|
|
|
б) Установка стеновых
блоков
|
Е4-1-3
|
1 блок
|
485
|
0,07
|
67,9
|
68
|
2
|
4,59
|
ионтажник
|
4
|
|
|
|
|
0,02
|
9,7
|
9,18
|
|
|
4р,3р,2р -1
|
|
16
|
Электромонтажные работы
1-го
этапа
|
30%СМР
|
руб
|
2598
|
55
|
47,24
|
47
|
1
|
6,75
|
электрики4р-1
|
|
3р-2,2р-2 *2
|
7
|
17
|
Сантехнические работы
1-го этапа
|
30%СМР
|
руб
|
6796,2
|
60
|
60,48
|
60
|
1
|
7,56
|
сантехники
|
8
|
5р-1,4р-2,3р-2
|
2р-2,1р-1
|
19
|
Засыпка пазух котлована
и уплот
|
Е 2-1-21
|
100м3
|
1,5
|
0,17
|
0,26
|
1
|
1
|
0,26
|
машинист
|
|
нение грунта
|
0,17
|
0,26
|
1
|
|
5р-1
|
1
|
20
|
Монтаж конструкций 1го
этажа
|
|
|
|
|
40,81
|
41
|
2
|
8,00
|
|
8
|
|
|
|
|
5,33
|
5
|
|
|
а) Монтаж стеновых
панелей площа-
|
Е 4-1-8
|
1 панель
|
75
|
0,14
|
15,50
|
15,5
|
2
|
2,50
|
машинист
|
|
|
дью от 6 до 10 м2
|
|
|
|
0,03
|
2,25
|
1,25
|
5р-1
|
1
|
|
|
|
|
|
|
|
|
|
|
монтажник
|
|
|
|
|
|
|
|
|
|
|
|
4р-1,3р-1,2р-2
|
4
|
|
в) Монтаж перегородок
|
Е 4-1-8
|
1 панель
|
30
|
0,16
|
5,80
|
5,8
|
2
|
1,13
|
то же
|
|
|
от 6 до 15 м2
|
|
|
|
0,04
|
1,20
|
0,95
|
|
|
|
|
г) Заливка швов панелей
наружных
|
Е 4-1-26
|
100м2
|
3,52
|
2,31
|
8,13
|
8
|
2
|
2,03
|
бетонщик
|
|
|
стен высотой до 3-х м
вручную
|
|
шва
|
|
|
|
|
|
|
4р-1,3р-1
|
2
|
|
ж) Монтаж
санитарно-технических
|
Е 4-1-18
|
1
|
8
|
0,15
|
1,02
|
1,2
|
2
|
0,13
|
монтажник
|
|
|
кабин весом более 3 т.
|
|
элемент
|
|
0,04
|
0,32
|
0,3
|
|
|
4р-1,3р-1,2р-1
|
|
|
|
|
|
|
|
|
|
|
|
5р-1
|
4
|
|
|
|
|
|
|
|
|
|
|
машинист 5р-1
|
1
|
|
з) Монтаж плит
перекрытия пло-
|
Е 4-1-7
|
1
|
64
|
0,09
|
5,76
|
6
|
2
|
1,15
|
то же
|
|
|
щадью от 5 до 10 м2
|
|
элемент
|
|
0,02
|
1,28
|
2,3
|
|
|
|
|
|
и) Заливка швов плит
перекрытия
|
Е 4-1-26
|
100м
|
8,92
|
0,28
|
3,50
|
2
|
2
|
0,58
|
монтажник
|
|
|
вручную раствором
|
|
шва
|
|
|
|
|
|
|
4р-1,3р-1
|
2
|
|
л) Монтаж лестничных
маршей
|
Е 4-1-9
|
1
|
2
|
0,23
|
0,46
|
0,4
|
2
|
0,04
|
машинист 5р-1
|
1
|
|
массой от 1 до 2,5 т.
|
|
элемент
|
|
0,06
|
0,12
|
0,15
|
|
|
монтажник
|
|
|
|
|
|
|
|
|
|
|
|
4р-1,3р-1,2р-1
|
|
|
|
|
|
|
|
|
|
|
|
5р-1
|
4
|
|
м) Установка лестничных
площадок
|
Е 4-1-10
|
1
|
2
|
0,32
|
0,64
|
0,6
|
2
|
0,06
|
|
|
|
массой 1-2,5 т.
|
|
элемент
|
|
0,08
|
0,16
|
0,12
|
|
|
то же
|
|
21
|
Монтаж конструкций 2го
этажа
|
|
|
|
|
40,81
|
41
|
|
|
|
|
|
|
|
|
|
5,33
|
5
|
2
|
8,00
|
|
8
|
22
|
Монтаж конструкций 3го
этажа
|
|
|
|
|
40,81
|
41
|
|
|
|
|
|
|
|
|
|
5,33
|
5
|
2
|
8,00
|
|
8
|
23
|
Монтаж конструкций 4го
этажа
|
|
|
|
|
40,81
|
41
|
|
|
|
|
|
|
|
|
|
5,33
|
5
|
2
|
8,00
|
|
8
|
24
|
Монтаж конструкций 5го
этажа
|
|
|
|
|
40,81
|
41
|
|
|
|
|
|
|
|
|
|
5,33
|
5
|
2
|
8,00
|
|
8
|
25
|
Монтаж конструкций 6го
этажа
|
|
|
|
|
40,81
|
41
|
|
|
|
|
|
|
|
|
|
5,33
|
5
|
2
|
8,00
|
|
8
|
26
|
Монтаж конструкций 7го
этажа
|
|
|
|
|
40,81
|
41
|
|
|
|
|
|
|
|
|
|
5,33
|
5
|
2
|
8,00
|
|
8
|
27
|
Монтаж конструкций 8го
этажа
|
|
|
|
|
40,81
|
41
|
|
|
|
|
|
|
|
|
|
5,33
|
5
|
2
|
8,00
|
8
|
28
|
Монтаж конструкций 9го
этажа
|
|
|
|
|
40,81
|
41
|
|
|
|
|
|
|
|
|
|
5,33
|
5
|
2
|
8,00
|
|
8
|
29
|
Устройство трехслойной
мастичной
|
Е 7-1
|
100м2
|
7,3
|
2,28
|
16,64
|
16
|
2
|
2,08
|
кровельщик
|
|
кровли из битумной
мастики
|
4р-1,3р-1
|
2*2
|
|
|
|
30
|
Сантехнические работы 2
этапа
|
70%СМР
|
руб
|
8496,5
|
60
|
101,20
|
101
|
1
|
10,20
|
сантехники
|
8
|
5р-1,4р-2,3р-2
|
2р-2,1р-1
|
31
|
Электромонтажные работы
2
|
70%СМР
|
руб
|
3248
|
60
|
54,13
|
54
|
1
|
6,00
|
электрики4р-1
|
7
|
этапа
|
3р-1,2р-2 *2
|
33
|
Штукатурные работы
|
|
|
|
|
87,95
|
87
|
2
|
8,80
|
|
20
|
|
б) Оштукатуривание стен
и перего
|
Е 8-1-2
|
100м2
|
28,13
|
2,7
|
75,95
|
75
|
2
|
7,60
|
штукатур 4р-1
|
|
|
родок
|
табл. 1
|
|
|
|
|
|
|
|
3р-2,2р-2
|
5
|
|
в) Оштукатуривание
потолков
|
Е 8-1-2
|
100м2
|
9,6
|
1,25
|
12,00
|
12
|
2
|
1,20
|
штукатур 4р-2,
|
5
|
|
|
табл. 1
|
|
|
|
|
|
|
|
3р-2,2р-1
|
|
34
|
Малярные работы
|
|
|
|
|
83,28
|
84
|
1
|
8,33
|
|
9
|
|
а) Простое окрашивание
масляны-
|
Е 8-1-15
|
100м2
|
30,52
|
1,56
|
47,61
|
48
|
2
|
4,76
|
маляр 4р-1
|
5
|
|
ми составамиваликами по
штукату
|
табл.6
|
поверхн.
|
|
|
|
|
|
|
|
|
|
рке за 2 раза
|
|
|
|
|
|
|
|
|
|
|
|
б) Окрашивание
водоэмульстонными
|
Е 8-1-15
|
100м2
|
25,85
|
1,38
|
35,67
|
36
|
2
|
3,57
|
маляр 5р-1*3
|
5
|
|
составами внутри
помещения
|
табл.5
|
поверхн.
|
|
|
|
|
|
|
|
|
|
электрокраскопульто
|
|
|
|
|
|
|
|
|
|
|
36
|
Оклейка бумажными
обоями по
|
Е 8-1-28
|
100м2
|
19,28
|
1,75
|
33,74
|
33
|
2
|
5,62
|
строит. маляр
|
3
|
оштукатуренной
поверхности
|
|
поверхн.
|
|
|
|
|
|
|
4р-1,3р-1,2р-1
|
|
|
|
|
|
|
|
|
|
|
38
|
Устройство полов из
линолеума
|
|
|
|
|
57,70
|
57
|
|
12,07
|
|
5
|
|
а) Устройство цементной
стяжки
|
Е 19-43 (2)
|
100м2
|
12,25
|
2,31
|
28,30
|
28
|
2
|
4,72
|
бетонщик
|
3
|
|
|
|
|
|
|
|
|
|
|
3р-2, 2р-1
|
|
|
б) Устройство полов из
линолеума
|
Е 19-11
|
1м2
|
1225
|
0,024
|
29,40
|
29
|
2
|
7,35
|
облицовщик
|
2
|
|
|
|
|
|
|
|
|
|
|
4р-1, 3р-1
|
|
|
Устройство покрытия из
|
Е 19-19 т.1
|
1м2
|
553
|
0,12
|
66,36
|
64
|
2
|
6,64
|
облицовщик-
|
|
39
|
керамической плитки
|
|
|
|
|
|
|
|
|
плиточник
|
5
|
|
|
|
|
|
|
|
|
|
|
4р-1,3р-1,2р-1
|
|
40
|
Сантехнические работы 3
этапа
|
10%СМР
|
руб
|
1699,1
|
60
|
28,32
|
28
|
1,77
|
сантехники
|
|
|
|
|
|
|
|
|
|
|
|
5р-1,3р-2,4р-1
|
8
|
|
|
|
|
|
|
|
|
|
|
сварщик 4р-1
|
|
41
|
Электромонтажные работы
3 этапа
|
10%СМР
|
руб
|
649,6
|
60
|
10,83
|
10
|
1
|
1,55
|
электрики4р-1
|
7
|
|
|
|
|
|
|
|
|
|
3р-1
|
|
Установка оконных и
дверных
|
Е 6-13
|
100м2
|
19,5
|
3,65
|
71,18
|
71
|
1
|
23,73
|
плотник
|
3
|
|
блоков
|
табл.1
|
1,13
|
22,04
|
22
|
|
4р-1, 2р-1
|
|
|
|
|
|
|
|
|
|
|
машинист
|
1
|
|
|
|
|
|
|
|
|
|
|
5р-1
|
|
44
|
Демонтаж КБ
|
|
|
|
|
26,90
|
27
|
|
|
|
|
|
а) Демонтаж крана
башеного КБ-403
|
Е 34-42
|
1 кран
|
1
|
18,9
|
18,90
|
19
|
2
|
1,90
|
монтажники
|
|
|
|
|
|
|
|
|
|
|
|
,4р-1,5р-1
|
|
|
|
|
|
|
|
|
|
|
|
3р-1,2р-1
|
4
|
|
б) Разборка инвентарных
рельсовых
|
Е 35-46
|
1 звено
|
16
|
0,5
|
8,00
|
8
|
2
|
1,00
|
монтажники
|
|
|
путей
|
|
6,25 м
|
|
|
|
|
|
|
4р-1,3р-1,2р-2
|
4
|
45
|
Благоустройство
территории
|
СМР
|
руб
|
8365
|
150
|
55,77
|
55
|
|
2,79
|
разнорабочие
|
10
|
стройплощадки
|
2
|
46
|
Озеленение территории
|
СМР
|
руб
|
3585
|
150
|
23,90
|
23
|
|
1,20
|
|
|
стройплощадки
|
2
|
разнорабочие
|
10
|
|
Итого
|
|
|
|
|
1409,83
|
1391,70
|
|
216,32
|
|
|
|
|
|
|
|
|
78,83
|
77,05
|
|
|
|
|
Сопутствующие работы
(20% от
|
|
|
|
|
281,97
|
278,3
|
|
|
рабочие
|
18
|
|
суммы трудозатрат)
|
|
|
|
|
|
|
2
|
7,83
|
|
|
Итого с сопутствующими
|
|
|
|
|
1691,80
|
1670,00
|
|
|
|
|
|
работами
|
|
|
|
|
|
|
|
224,15
|
|
|
47
|
Сдача объекта (0,5% от
суммы
|
|
|
|
|
9,00
|
9
|
1
|
4,50
|
разнорабочие
|
2
|
трудозатрат)
|
|
|
|
|
4р-1,3р-1,
|
|
|
ИТОГО
|
|
|
|
|
1700,80
|
1679,00
|
|
|
|
|
