Расчет скребкового конвейера
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ
Государственное образовательное учреждение
Высшего профессионального образования
«Сибирский государственный
аэрокосмический университет имени академика М.Ф. Решетнева»
(СибГАУ)
Расчетно-графическое задание
Дисциплина: Автоматизация
производственных процессов в машиностроении
Выполнил: студент гр. ТТ-81
Коваленко А.В.
Проверил:
Амельченко Н.А.
Красноярск 2010
Задание: рассчитать скребковый конвейер для
выгрузки чугунной стружки из цехового сборника с насыпной массой на расстояние L=6 м под углом к горизонту ,
плотность Производительность Режим работы циклический. Максимальный
размер кусков рядового груза
Выбираем конвейер с
высокими сплошными скребками.
Рабочая высота желоба:
где – рабочие ширина и высота желоба, м;
–
коэффициент заполнения желоба,
–
коэффициент, учитывающий угол наклона конвейера,
–
скорость транспортирования.
Требуемая ширина желоба конструктивную высоту скребка принимаем на 30 мм больше рабочей
высоты желоба, т.е.
Ориентируясь на данные
таблицы 9.2 книги Кузьмин А.В. Справочник по расчетам механизмов
подъемно-транспортных машин – 1983 (далее расчет будет вестись именно по данной
литературе), примем высоту скребка равной 100 мм, ширину 200 мм.
Соответствующий конвейер имеет шаг скребков шаг
звеньев цепи – 160 мм, количество тяговых цепей – 1, объемную
производительность V=30 .
Производительность этого
конвейера: т.е. больше требуемой.
По рекомендации параграфа
9.2, зазор между скребками и желобом должен быть равным 5…15 мм с каждой
стороны. Приняв его равным 5 мм, получим окончательную ширину желоба
Проверим размеры желоба:
210=>
Определяем погонную массу
груза
Погонная масса ходовой части (цепи и скребков)
одноцепного конвейера при
Для выполнения тягового
расчета разобьем конвейер на отдельные участки и определим натяжение в
отдельных точках цепи методом обхода по контуру.
Минимальное натяжение тяговой
цепи в точке 1 примем равным
Предварительно выберем в
качестве тягового органа одну роликовую цепь типа 2 (с ребордами на катках) по
ГОСТ 588-81 (M20) с шагом разрушающей
нагрузкой 20 кН.

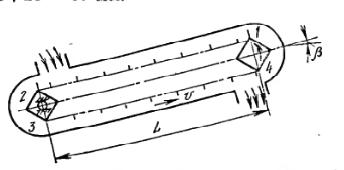

Рисунок 1. Схема
скребкового конвейера.
Коэффициент трения
рядовой чугунной стружки Из таблицы 9.5
коэффициент сопротивления движению тяговой цепи с катками: коэффициент сопротивления движению
тяговой цепи с катками
Длина горизонтальной
проекции конвейера:
Высота подъема груза:
Сопротивление на
прямолинейном участке конвейера получим из формулы:
при
q=0.
Поскольку холостая ветвь
движется вниз, перед вторым слагаемым этой формулы должен быть знак «минус»:
Натяжение цепи в точке 2:
Сопротивление на участке
2 (на звездочке):
Н.
Натяжение цепи в точке 3:
Н.
Натяжение цепи в точке 4:
Натяжение цепи в
набегающей на приводную звездочку тяговой цепи с учетом сопротивлений на
поворотном пункте 4 (на приводной звездочке):
Тяговая сила конвейера:
Необходимая мощность
двигателя конвейера:
кВт.
Из таблицы III.3.2 выбираем двигатель 4AP160S8Y3 с повышенным
пусковым моментом мощностью 7 кВт и частотой вращения 730 мин-1.
Частота вращения
приводного вала конвейера:
где t – шаг тяговой цепи;
z – число зубьев звездочки, z=6.
мин-1.
Требуемое передаточное
число привода:
Расчетная мощность на
быстроходном валу редуктора:
Из каталога торгово-производственной
компании «Редуктор» выбираю цилиндрический трехступенчатый редуктор 1Ц2У100 с
передаточным отношением 8 и номинальным крутящим моментом 1250 (www.tpkred.ru). КПД=0,97.
Для выбора муфты для
соединения двигателя и редуктора определяем номинальный крутящий момент
двигателя
С учетом коэффициента
кратности максимального момента двигателя принимаю расчетный момент муфты:
Предполагая, что для
предотвращения обратного движения загруженной цепи нужен тормоз,
предусматриваем втулочно-пальцевую муфту с тормозным шкивом. Из таблицы III.5.9 выбираем муфту №1 с наибольшим
передаваемым крутящим моментом большим
чем
Средний пусковой момент
двигателя:
где кратность пускового момента двигателя,
0,852 –
коэффициент, учитывающий возможность работы при падении напряжения в сети до
85% от номинального;
– максимальная кратность пускового
момента электродвигателя, =2.
Коэффициент перегрузки
тягового органа при пуске конвейера:
коэффициент запаса для наклонного
конвейера.
Коэффициент перегрузки
при пуске:
Расчет произведен верно.
