Каналы в блоке
|
|
|
Цена за
|
штуку, руб.
|
|
|
Число
|
|
|
|
|
|
|
|
|
|
|
F, м2
|
блоков,
|
|
горизонталь-
|
вертикальные
|
одна агрессив-
|
|
две агрессивные
|
|
|
шт.
|
|
ные, число шт.
|
|
диаметр.
|
|
число,
|
|
ная среда
|
|
среды
|
|
|
|
|
|
|
мм
|
|
шт.
|
|
|
|
|
|
|
|
Блоки 350X515X350 мм
|
|
|
|
5,4
|
2
|
126
|
28
|
84
|
835
|
1090
|
|
7,2
|
2
|
180
|
12
|
252
|
835
|
1090
|
|
10,8
|
4
|
126
|
28
|
84
|
1520
|
2030
|
|
14,4
|
4
|
180
|
12
|
252
|
1520
|
2030
|
|
16.2
|
6
|
126
|
28
|
84
|
2185
|
2950
|
|
21,6
|
6
|
180
|
12
|
252
|
2185
|
2950
|
|
Блоки 350X700X350 мм;
2
вертикальных хода
|
|
14,6
|
4
|
126
|
28
|
108
|
2115
|
2705
|
|
19,6
|
4
|
180
|
12
|
324
|
2060
|
2725
|
|
21,9
|
6
|
126
|
28
|
108
|
2900
|
4126
|
|
29,4
|
6
|
180
|
12
|
324
|
2910
|
3955
|
|
Блоки 350X700X350 мм;
4
вертикальных хода
|
|
13,4
|
4
|
126
|
28
|
96
|
__
|
2585
|
|
19,0
|
4
|
180
|
12
|
324
|
__
|
2725
|
|
20,1
|
6
|
126
|
28
|
96
|
__
|
3780
|
|
28,5
|
6
|
|
180
|
|
12
|
|
324
|
|
—
|
|
3850
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
*
Диаметр горизонтальных каналов 12 мм.

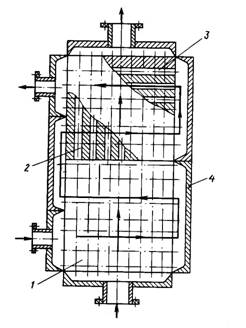

Блочные
графитовые теплообменники можно использовать для теплообмена между средами,
одна из которых коррозионно-активна. Если коррозионно-активны обе среды, боковые
плиты защищают специальными графитовыми вкладышами.
Поверхности
теплообмена и основные параметры блочных графитовых теплообменников в
соответствии с данными [12] приведены в табл.1.6.
2
РАСЧЕТ ТЕПЛООБМЕННЫХ АППАРАТОВ
2.1
Расчет кожухотрубчатого теплообменника
Рассчитать
и подобрать нормализованный кожухотрубчатый теплообменник для теплообмена между
двумя водно-органическими растворами. Горячий раствор в количестве G1=6,0
кг/с охлаждается от t1н=
112,5 °С до t1к
= 40°C. Начальная температура
холодного раствора (G2
= 21,8 кг/с) равна t2н=20
"С. Оба раствора — коррозионно-активные жидкости с физико-химическими
свойствами, близкими к свойствам воды. Горячая жидкость при средней температуре
t1=76,3°С
имеет следующие физико-химические характеристики: p1=986
кг/м3; λ1=0.662 Вт/(м*К); µ1 = = 0.00054
Па*с;
с1
=4190 Дж/(кг*К).
Расчет
теплообменника проводят последовательно в соответствии с общей блок-схемой (см.
рис. 2.2).
-
Определение тепловой нагрузки:
Q = 6,0 • 4190 (112,5 — 40) = 1 822
650 Вт.
-
Определение конечной температуры холодного раствора из уравнения теплового
баланса:
t2к = t2н + Q/(G2C2) =20+1 822 650/(21,8 ∙ 4180)
=40,0 °С
где
4180 Дж/(кг∙К) — теплоемкость с2 холодного раствора при его
средней температуре t2
= 30°С. Остальные физико-химические свойства холодной жидкости при этой температуре:
р2=996 кг/м3; λ2=0,618 Вт/(м-К); µ2=
0,000804 Па-с.
-
Определение среднелогарифмнческой разности температур:
∆tср
лог= [(112,5 — 40) — (40 —20)]/ln
(72,5/20) =40,8 град.
-
Ориентировочный выбор теплообменника. Решение вопроса о том, какой
теплоноситель направить в трубное пространство, обусловлено его температурой, давлением,
коррозионной активностью, способностью загрязнять поверхности теплообмена,
расходом и др. В рассматриваемом примере в трубное пространство с меньшим
проходным сечением (см. параметры многоходовых теплообменников в табл. 1.3)
целесообразно направить теплоноситель с меньшим расходом, т. е. горячий
раствор. Это позволит выровнять скорости движения теплоносителей и
соответствующие коэффициенты теплоотдачи, увеличивая таким образом коэффициент
теплопередачи. Кроме того, направляя поток холодной жидкости в межтрубное
пространство, можно отказаться от теплоизоляции кожуха теплообменника.
Примем
ориентировочное значение Re1oр=15
000, что соответствует развитому турбулентному режиму течения в трубах.
Очевидно, такой режим возможен в теплообменнике, у которого число труб,
приходящееся на один ход, равно:
для
труб диаметром dH
= 20x2 мм
для
труб диаметром dH
= 25X2 мм
Поскольку
в данном примере свойства теплоносителей мало отличаются от свойств воды,
примем минимальное ориентировочное значение коэффициента теплопередачи,
соответствующее турбулентному течению (см. табл. 1.1): Кор=800 Вт/(м2∙К).
При этом ориентировочное значение поверхности теплообмена составит
Fop= 1 822 650/(40,8∙800)
=55,8 м2.
Как
видно из табл. 2.3, теплообменники с близкой поверхностью имеют диаметр кожуха
600—800 мм. При этом только многоходовые аппараты с числом ходов z=4
или 6 имеют соотношения n/z,
близкие
к 50.
В
многоходовых теплообменниках средняя движущая сила несколько меньше, чем в одноходовых,
вследствие возникновения смешанного взаимного направления движения
теплоносителей. Поправку для среднелогарифмической разности температур
определим по уравнению (1.7):
;
=0,813
∆tср
= 40,8 ∙0,813 = 33,2 град.
С
учетом поправки ориентировочная поверхность составит:
Fop = 1 822 650/ (33,20 •
800) =68,7 м2.
Теперь
целесообразно провести уточненный расчет следующих вариантов (см. табл. 2.3):
1К:
D=600 мм; dH
= 25X2 мм; z=4;
n/z=206/4=51,5;
2К:
D = 600 мм; dH
= 20X2 мм; z=6;
n/z
= 316/6 = 52,7;
ЗК:
D=800 мм; dH
= 25X2 мм; z=6;
n/z
= 384/6=64,0.
5.
Уточненный расчет поверхности теплопередачи.
Вариант
1К:
Pr =
В
соответствии с формулой (2.12) коэффициент теплоотдачи к жидкости, движущейся по
трубам турбулентно, равен:
α1= Вт/(м2∙К).
Поправкой
(Рг/Ргст)025 здесь можно пренебречь, так как разность
температур t, и
tст1 не
велика (менее ∆tср
= 33,2 град).
Площадь
сечения потока в межтрубном пространстве между перегородками (см. табл. 2.3):
Sмтр
= 0,045 м2; тогда
Re2
= 21.8∙0,025/(0,045∙0,000804)=I5 064;
Рг2
= 418О∙0,000804/0,618 = 5,44.
В
соответствии с формулой (2.16) коэффициент теплоотдачи к жидкости, движущейся в
межтрубном пространстве, составит:
α2
= (0,618/0,025)∙0,24∙(15064)0,6-(5,44)0,36 =
3505 Вт/(м2∙К).
Оба
теплоносителя'— мало концентрированные водные растворы; поэтому в соответствии
с табл. 2.2 примем термические сопротивления загрязнений одинаковыми, равными rз1=rз2
=
1/2900 м2∙К/Вт. Повышенная коррозионная активность этих
жидкостей диктует выбор нержавеющей стали в качестве материала труб.
Теплопроводность нержавеющей стали примем равной λст=17,5 Вт/(м∙К).
Сумма термических сопротивлений стенки и загрязнений равна
∑δ/λ=0,002/17,5
+ 1/2900+ 1/2900 = 0,000804 м2∙К/Вт.
Коэффициент
теплопередачи равен
К=
1/(1/2330+1/3505
+ 0,000804) =659 Вт/(м2∙К).
Требуемая
поверхность составит
F = I
822 650/(33,2∙659) =83,4 м2.
Из
табл. 2.3 следует, что из выбранного ряда подходит теплообменник с трубами
длиной 6,0 м и номинальной поверхностью /г1^ = 97 м2.
При этом запас
∆=
(97-83.4) ∙100/83,4= 16,4%.
Масса
теплообменника (см. табл. 2.8) M1к
= 3130 кг.
Вариант
2К. Аналогичный расчет дает следующие результаты: Re1
= 16 770, α1= 3720 Вт/(м2∙К), Re2=11308,
α2 = 3687 Вт/(м2∙К), К = 744 Вт/(м2∙К).
F =
=74,1
м2. Из табл. 2.3 следует, что теплообменник длиной 4,0 м имеет недостаточный
запас поверхности (∆<1О%), поэтому для данной задачи он непригоден.
Теплообменник длиной 6,0 м, поверхностью 119 м2, не имеет
преимуществ по сравнению с вариантом IK,
так как при большей массе (M2K
= 3380 кг) он заведомо будет иметь большее гидравлическое сопротивление.
Вариант
ЗК. Результаты расчета: Re1
= 10 540, α1 = 1985 Вт/(м2-К),
Re2
= 9694, α2 = 2707 Bt/(m2∙K), K
= 596 Вт/(м2∙К), F=92,4
м2. Из табл. 2.3 следует, что теплообменник с трубами длиной 4,0 м,
номинальной поверхностью F3K=121
м2 подходит с запасом ∆ = 30,9 %. Его масса
M3K
= 3950 кг больше, чем в варианте 1K,
однако в полтора раза меньшая длина /с* труб выгодно отличает его от
варианта 1К. Помимо большей компактности такой теплообменник должен иметь
меньшее гидравлическое сопротивление в межтрубном пространстве. Стремясь
получить еще меньшую длину труб, целесообразно рассмотреть дополнительный
вариант — 4К
Варнант
4К. D=800 мм, dH
= 20X2 mm, z
= 6, n/z
= 618/6= 103.
Результаты
расчета: Re1
=8560, α1 =2030 Вт/(м2∙К), Re2
= 7754,
α2
= 2941 Вт/(м2∙К)
К=611
Вт/(м2∙К),
F=90,3 м2.
Из
табл. I Приложения видно, что
теплообменник с трубами длиной 3,0 м, номинальной поверхностью F4K=
116 м2 подходит с запасом ∆ = 28,5 %. Его масса M4K
= 3550 кг, что на 400 кг меньше, чем в варианте ЗК.
Дальнейшее
сопоставление трех конкурентоспособных вариантов (IK,
ЗК и 4К) проводят по гидравлическому сопротивлению.
2.2
Расчет гидравлического сопротивления кожухотрубчатых теплообменников
Гидравлический
расчет проводят по формулам, приведенным ниже.
В
трубном пространстве перепад давления определяют по формуле (1.1), в которой длина
пути жидкости равна Lz.
Скорость
жидкости в трубах
ωтр=
Коэффициент
трения определяют по формулам (1.4) — (1.7). При ReTp>
2300 его можно также определить по формуле [6]:
где
e=∆/d
—
относительная шероховатость труб; ∆ — высота выступов
шероховатостей (в расчетах можно принять ∆ = 0,2 мм).
Коэффициенты
местных сопротивлений потоку, движущемуся в трубном пространстве:
ξтр1
= 1.5 — входная и выходная камеры;
ξтр2
= 2,5— поворот между ходами;
ξтр3=
1,0 — вход в трубы и выход из них.
Местное
сопротивление на входе в распределительную камеру и на выходе из нее следует
рассчитывать по скорости жидкости в штуцерах. Диаметры штуцеров нормализованных
кожухотрубчатых теплообменников приведены в таблице.
В
межтрубном пространстве гидравлическое сопротивление можно рассчитать по
формуле:
∆ρмтр=
(∑ξмтр)∙ρмтр∙ω2мтр
/2
Скорость
жидкости в межтрубном пространстве определяют по формуле
ωмтр=Gмтр/(Sмтр∙ρмтр
где
Sмтp
— наименьшее сечение потока в межтрубном пространстве
(см.
табл. 2.3—2.5).
Коэффициенты
местных сопротивлений потоку, движущемуся в межтрубном пространстве:
ξтр1=
1,5 — вход и выход жидкости;
ξтр2=
1,5 — поворот через сегментную перегородку;
ξтр3=
3m/Re0,2мтр
— сопротивление пучка труб [13, с. 455],
где
Reмтр=Gмтрdн/(Sмтрµмтр);
m —
число рядов труб, которое приближенно можно определить следующим образом.
Общее
число труб при их размещении по вершинам равносторонних треугольников равно п=
1 + 3а + 3а2, где а — число огибающих трубы
шестиугольников (в плане трубной доски). Число труб в диагонали шестиугольника b
можно
определить, решив квадратное уравнение относительно а:
b =
2а+l=2V(n—1)
/3 + 0,25.
Число
рядов труб, омываемых теплоносителем в межтрубном пространстве, приближенно
можно принять равным 0,5b,
т. е.
m =
Сопротивление
входа и выхода следует также определять по скорости жидкости в штуцерах, диаметры
условных проходов которых приведены в таблице.
Число
сегментных перегородок зависит от длины и диаметра аппарата. Для
нормализованных теплообменников эти числа приведены в табл. 2.7.
Расчетные
формулы для определения гидравлического сопротивления в трубном и межтрубном
пространствах окончательно принимают вид:
где
г — число ходов по трубам;
∆ρмтр
=
где
х — число сегментных перегородок; т — число рядов труб,
преодолеваемых потоком теплоносителя в межтрубном пространстве.
-
Расчет гидравлического сопротивления. Сопоставим три выбранных варианта
кожухотрубчатых теплообменников по гидравлическому сопротивлению.
Вариант
1К. Скорость жидкости в трубах
ωтр=G1/(Sтр∙ρ1)=6/(0,018∙986)=0,338
м/с
Коэффициент
трення рассчитывают по формуле (2.31):
Диаметр
штуцеров в распределительной камере dTp
ш
= 0,150 м; скорость в штуцерах
ωтр.ш
= 6,0∙4/(π∙0,152∙986) =0.344 м/с.
В
трубном пространстве следующие местные сопротивления: вход в камеру и выход из
нее, три поворота на 180°, четыре входа в трубы и четыре выхода из них.
В
соответствии с формулой (2.35) гидравлическое сопротивление трубного
пространства равно
= =2716 + 873+175 =
3764 Па.
Число
рядов труб, омываемых потоком в межтрубном пространстве, m≈; округляя в большую
сторону, получим т = 9. Число сегментных перегородок х= 18
(см. табл. 2.7). Диаметр штуцеров к кожуху dмтр.ш
= 0,200 м, скорость потока в штуцерах:
Wмтр.ш
= 21,8∙4/(π∙0,22∙996)=0,697 м/с.
Скорость
жидкости в наиболее узком сечении межтрубного пространства площадью Sмтp=0,040
м2 (см. табл. 2.3) равна:
ωмтр
=21,8/(0,040-996) =0,547 м/с.
В
межтрубном пространстве следующие местные сопротивления: вход и выход жидкости
через штуцера, 18 поворотов через сегментные перегородки (по их числу х = 18)
и 19 сопротивлений трубного пучка при его поперечном обтекании (х
+ 1).
В
соответствии с формулой (2.36) сопротивление межтрубного пространства равно
∆ρмтр
= = 10 902+4023 + +725=15
650 Па.
Вариант
ЗК. Аналогичный расчет дает следующие результаты:
ωтр
= 0,277 м/с; λ=0,0431; ωтр ш = 0,344
м/с; ∆ртр = 2965 Па; ωтр = 0,337 м/с; ωмтр.ш
= 0,446 м/с; m=
12;
х = 8; ∆рмтр = 3857 Па.
Сопоставление
этого варианта с вариантом 1К показывает, что, как и ожидалось, по
гидравлическому сопротивлению вариант ЗК лучше.
Вариант
4К. Результаты расчета: ωтр=0,304 м/с;
λ=0,0472; ωтр.ш = 0,344 м/с; ∆ртр = =
3712 Па; ωмтр = 0,337 м/с; ωмтр.ш = 0,446 м/с; m=15;
x: = 6;
∆рмтр
= 3728 Па.
Сопротивление
этого теплообменника мало отличается от сопротивления предыдущего, а его масса
на 400 кг меньше. Поэтому из дальнейшего сравнения вариант ЗК можно исключить,
считая конкурентоспособными лишь варианты 1К и 4К. Выбор лучшего из них должен
быть сделан на основе технико-экономического анализа.
2.3

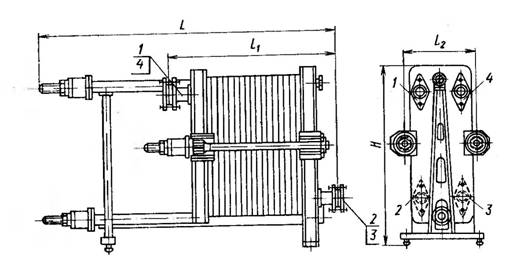

Расчет пластинчатого теплообменника
Для
той же технологической задачи, что и в предыдущем разделе, рассчитать и
подобрать нормализованный пластинчатый теплообменник.
Эффективность
пластинчатых и кожухотрубчатых теплообменников близка. Поэтому ориентировочный
выбор пластинчатого теплообменника целесообразно сделать, сравнив его с лучшим вариантом
кожухотрубчатого. Из таблицы следует, что .поверхности, близкие к 100 м2,
имеют теплообменники с пластинами площадью 0,6 м2. Для уточненного
расчета выберем три варианта: '
1П:
f=80 мг, число пластин N=136,
тип пластин 0,6;
2П:
F = 63 м2, число пластин
N=108, тип 0,6;
ЗП:
F =
50 м2, число пластин N=86,
тип 0,6.
Расчет
по пунктам I—4 аналогичен расчету в
разд. 2.4.1, поэтому опускаем его.
-
Уточненный расчет требуемой поверхности.
Вариант

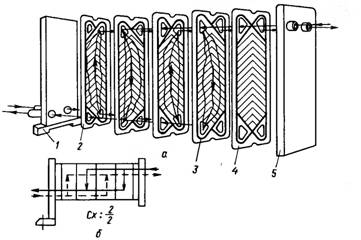

1П. Пусть компоновка пластин самая простая: Сх:68/68, т.
е. по одному пакету (ходу) для обоих потоков. Скорость горячей жидкости в 68
каналах с проходным сечением 0,00245 м2 (см. табл. 2.14) равна
ω1
=
6,0/ (986 • 68• 0,00245) = 0,0365 м/с.
Эквивалентный
диаметр каналов dэ
= 0,0083 м (см. табл. 2.14); тогда
Re, = 0,0365∙0,0083∙986/0,00054
= 553> 50,
т.
е. режим турбулентный, поэтому по формуле (2.20) находим:
α1
= (0.662/0,0083) 0,135∙5530,73∙3,420,43= 1836
Вт/(м2∙К).
Скорость
холодной жидкости в 68 каналах:
ω2
= 21,8/ (996∙68∙0,00245) =0,1314 м/с;
Re2
= 0,1314 • 0,0083 • 996/0,000804 = 1351 > 50:
α2=
(0,618/0,0083) 0,135∙13510,73∙5,440,43 = 4017
Вт/(м2∙К).
Сумма
термических сопротивлений гофрированной пластины из нержавеющей стали толщиной
1,0 мм (см. табл. 2.14) и загрязнений составляет:
∑δ/λ
= 1,0∙10-3/17.5+ 1/2900+ 1/2900 = 0,000747 м2∙К/Вт.
Коэффициент
теплопередачи равен:
К=
(0,000747
+1/1836 + 1/4017)-'=649 Вт/(м2-К).
Требуемая
поверхность теплопередачи
Теплообменник
номинальной поверхностью F1п
= 80 м2 подходит с запасом
∆=
(80 — 68,8) 100/68,8=16,3%.
Его
масса М1п=1690 кг (см. табл. 2.13).
Вариант
2П. Схема компоновки пластин Сх:54/54. Результаты
расчета:
ω1=
6,0/(986∙54∙0,00245) =0,046 м/с; Re1=0,046∙0,0083∙986/0,00054
= 697;
α1
= 1836(697/553)0,73 = 2147 Вт/(м2∙К);
ω2=21,8/(996∙54∙0,00245)
=0,165 м/с;
Re2
= 0,165∙0,0083∙996/0,000804 =1697;
α2
= 4017(1697/1351)0,73 = 4744 Вт/(м2∙К);
К=
(1/2174+
1/4744+ 0,000747)-1=705 Вт/(м2∙К);
F =1 822 650/(40,8∙705) =63,3
м2.
Номинальная
поверхность F2п
= 63,0 м2 недостаточна, поэтому необходимо применить
более сложную компоновку пластин. Очевидно, целесообразно увеличить скорость
движения теплоносителя с меньшим коэффициентом теплоотдачи, т. е. горячей

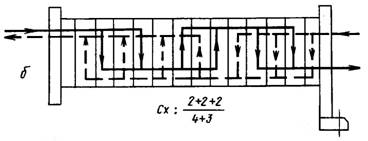

жидкости. При этом следует иметь в виду, что несимметричная компоновка пластин,
например по схеме Сх:(27+ 27)/54, приведет к уменьшению средней движущей силы, поскольку
возникнет параллельно-смешанный вариант ' взаимного, направления движения
теплоносителей. При симметричной компоновке, т. е. при одинаковом числе ходов
для обоих теплоносителей, сохраняются противоток и среднелогарифмическая
разность температур.
Рассмотрим
Сх: (27+27)/54. Скорость горячей жидкости и число Re1
возрастут вдвое, а коэффициент теплоотдачи ai
увеличится в соответствии с формулой (2.20) в 20,73= 1,66 раза.
Коэффициент α2 останется неизменным. Получим:
α1=2174∙1,66
= 3605 Вт/(м2∙К);
К=(
1/3605+ 1/4744+0,000747)-1=810 Вт/(м2∙К).
В
данном случае поправку на среднелогарифмическую движущую силу можно найти так
же, как для кожухотрубчатых теплообменников с одним ходом в межтрубном
пространстве и четным числом ходов в трубах:
ε∆t
= 0,813 (см. разд. 2.4.1).
Тогда
∆tср
= 40,8∙0,813 = 33,2°С.
Требуемая
поверхность теплопередачи
F=1822
650/(810∙33,2) =67,8 м2.
Номинальная
поверхность F2п=63,0
м2 по-прежнему недостаточна.
Перейдя

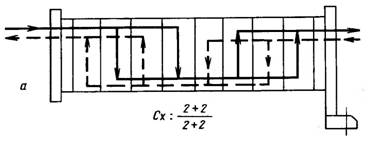

к симметричной компоновке пластин, например по схеме Сх: (27 + 27)/(27 + 27),
вернемся к схеме чистого противотока с одновременным увеличением α2
в 1,66 раза:
α2
= 4744 •1,66 = 7875 Вт/ (м2 • К);
К
= (I
/3605 + 1 /7875 + 0.000747) -1 = 869 Вт/ (м2 • К);
F= 1
822 650/(40,8∙869) =51,4 м2.
Теперь
нормализованный теплообменник подходит с запасом
∆=
(63 — 51,4) 100/51,4=22,6%.
В
этом теплообменнике скорость горячей жидкости
ω1
=0,046∙2
= 0,092 м/с, Re1
=697∙2= 1394,
скорость
холодной жидкости
ω2
= 0,165∙2 = 0,33 м/с, Re2=
1697∙2=3394.
Масса
аппарата: М2п=1530 кг.
Вариант
ЗП. Учтя опыт предыдущих расчетов, примем трехпакетную
симметричную компоновку пластин: Сх: (14+14+15)/(14+14+15) (всего в аппарате 86
пластин, F3п
— 50 м2). При этом скорости и числа Re
возрастут в 27/14=1,93 раза:
ω1
=0,092•1,93 = 0,1774 м/с; Re1
= 1394•1,93 = 2688;
ω2
= 0.33 • 1,93 = 0,636 м/с, Re2
= 3394 •1,93 = 6546.
Коэффициенты
теплоотдачи возрастут в (1,93)0,73= 1,615 раза:
α1
=3605∙1,615 = 5823 Вт/(м2∙К); α2 = 7875∙1,615=
12 720 Вт/(м2∙К);
К=1003
Вт/(м2∙К); F
= 44,5 м2; ∆=12,4 %; Мзп = 1400 кг.
Для
выбора оптимального варианта из трех конкурирующих необходимо определить
гидравлические сопротивления в аппаратах.
2.4
Расчет гидравлического сопротивления пластинчатых теплообменников
Гидравлическое
сопротивление для каждого теплоносителя определяют по формуле [8]:
где
L —
приведенная длина каналов, м (см. табл. 2.14); dэ
— эквивалентный диаметр каналов, м; х — число пакетов для данного
теплоносителя, ωш —скорость в штуцерах на входе и
выходе; ξ = а1/Re
— для ламинарного движения, ξ = а2/Re0,25—
для турбулентного движения. Коэффициенты а1 и а2
зависят от типа (площади) пластины:
Площадь
пластины, м
|
0,2
|
0,3
|
0,6
|
1,3
|
а1
|
425
|
425
|
320
|
400
|
а2
|
19,6
|
19,3
|
15,0
|
17,0
|
Для
определения скорости в штуцерах в таблице приведены диаметры условных проходов
штуцеров. При скорости жидкости в штуцерах меньше 2,5 м/с их гидравлическое
сопротивление можно не учитывать.
-
Расчет гидравлических сопротивлений.
Вариант
1П.
Результаты расчета гидравлических сопротивлений:
ξ
1 = 15,0/=3,09; х1 =
1; L=l,01
м; dш
= 0,2 м; ω1 =0.0365 м/с; ω1ш = 6,0∙4/(π∙0,22∙986)
= 0,194 м/с<2,5 м/с;
∆ρ1=3,09∙=247 Па
ξ2=; х2=1;
ω
2=0,1314 м/с; ω 2ш= =0,697 м/с < 2,5
м/с;
∆ρ2
= 2,47∙ =2584 Па.
Вариант
2П. Результаты расчета:
∆ρ1=2∙2,45∙=2488 Па
ξ1=; х1=2;
ω1=0,092 м/с
ξ2=; х2=2;
ω2=0,33 м/с
∆ρ2
= 2∙1,965∙ =25935 Па.
Вариант
ЗП. Результаты расчета:
ξ1=; х1=3;
ω1=0,1774 м/с
∆ρ1=3∙2,08∙=11781 Па
ξ2=; х2=3;
ω2=0,636 м/с
∆ρ2
= 3∙1,67∙ =122807 Па.
Как
видно, уменьшение массы аппаратов сопровождается увеличением гидравлических
сопротивлений и, следовательно, ростом энергетических затрат на их преодоление.
Окончательный выбор наилучшего варианта из пяти теплообменников (двух
кожухотрубчатых и трех пластинчатых) — задача технико-экономического анализа.
ЗАКЛЮЧЕНИЕ
Теплообменные
аппараты имеют целый ряд преимуществ и как правило, используются во многих
сферах деятельности. Теплообменные аппараты могут использоваться как для
охлаждения и так и для нагрева жидкостей и газа. Например, охлаждение печей,
турбин, трансформаторов, двигателей, различных эмульсий, гидравлической смазки.
То есть, теплообменные аппараты со значительной уверенностью можно назвать
многофункциональными.
Cледует
сказать о том, что теплообменный аппарат способен в значительной степени
ускорить определенные процессы в промышленности. Теплообменный аппарат – это
некая необходимость для тех, кто в действительности стремится снизить уровень
расходов на производственные процессы.
СПИСОК ЛИТЕРАТУРЫ
1.
Методические
указания для выполнения курсового проекта ректификационной колонны.
2.
Лебедев
П.Д., Щукин А.А. Теплоиспользующие установки промышленных предприятий (Курсовое
проектирование). Учеб. Пособие для энергетических вузов и факультетов, 408с.
3.
Методические
указания к курсовому проектированию по курсу «Промышленные теплообменные
установки и процессы.» Сост.: Яковлева В.А, Кураковская А.В.- Донецк: ДонНТУ,
2005г. -36с.
4.
Павлов
К. С., Романков П. Д., Носков А. А. Примеры и задачи по курсу процессов и
аппаратов химической технологии . Учебное пособие для вузов / под. ред.
Романкова П. Д. 10-е изд. измен. и перераб.: Я: Химия, 1987 г. – 576 с.
5.
Ривкин
С.Л., Александров А.А. Термодинамические свойства воды и водяного пара:
Справочник. Рек. Гос. Службой стандартных данных-
2-е изд., перераб. и доп. – М.:
Энергоатомиздат, 1984г, 89 с.
