Основы робототехники

Промышленный робот - автоматическая машина, состоящая из манипулятора и устройства программного управления его движением, предназначенная для замены человека при выполнении основных и вспомогательных операций в производственных процессах.

Манипулятор - совокупность пространственного рычажного механизма и системы приводов, осуществляющая под управлением программируемого автоматического устройства или человека-оператора действия (манипуляции), аналогичные действиям руки человека.

Назначение и область применения

Промышленные роботы предназначены для замены человека при выполнении основных и вспомогательных технологических операций в процессе промышленного производства. При этом решается важная социальная задача - освобождения человека от работ, связанных с опасностями для здоровья или с тяжелым физическим трудом, а также от простых монотонных операций, не требующих высокой квалификации. Гибкие автоматизированные производства, создаваемые на базе промышленных роботов, позволяют решать задачи автоматизации на предприятиях с широкой номенклатурой продукции при мелкосерийном и штучном производстве. Копирующие манипуляторы, управляемые человеком-оператором, необходимы при выполнении различных работ с радиоактивными материалами. Кроме того, эти устройства незаменимы при выполнении работ в космосе, под водой, в химически активных средах. Таким образом, промышленные роботы и копирующие манипуляторы являются важными составными частями современного промышленного производства. Также они используются в лесной промышленности для погрузки и разгрузки пачек деревьев.

Основные понятия и определения. Структура манипуляторов

Формула строения - математическая запись структурной схемы манипулятора, содержащая информацию о числе его подвижностей, виде кинематических пар и их ориентации относительно осей базовой системы координат (системы, связанной с неподвижным звеном).

Движения, которые обеспечиваются манипулятором, делятся на:

· глобальные (для роботов с подвижным основанием) - движения стойки манипулятора, которые существенно превышают размеры механизма;

· региональные (транспортные) - движения, обеспечиваемые первыми тремя звеньями манипулятора или его "рукой", величина которых сопоставима с размерами механизма;

· локальные (ориентирующие) - движения, обеспечиваемые звеньями манипулятора, которые образуют его "кисть", величина которых значительно меньше размеров механизма.

В соответствии с этой классификацией движений, в манипуляторе можно выделить два участка кинематической цепи с различными функциями: механизм руки и механизм кисти. Под "рукой" понимают ту часть манипулятора, которая обеспечивает перемещение центра захвата - точки М (региональные движения захвата); под "кистью" - те звенья и пары, которые обеспечивают ориентацию захвата (локальные движения захвата).

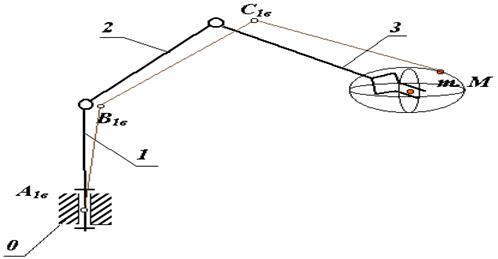

Рассмотрим структурную схему антропоморфного манипулятора, то есть схему которая в первом приближении соответствует механизму руки человека (рис.1)

Рисунок 1. Схема манипулятора.

Этот механизм состоит из трех подвижных звеньев и трех кинематических пар: двух трехподвижных сферических А_3сф и С_3сф и одной одноподвижной вращательной В_1в.

Рабочее пространство манипулятора - часть пространства, ограниченная поверхностями огибающими к множеству возможных положений его звеньев.

Зона обслуживания манипулятора - часть пространства соответствующая множеству возможных положений центра схвата манипулятора. Зона обслуживания является важной характеристикой манипулятора. Она определяется структурой и системой координат руки манипулятора, а также конструктивными ограничениями наложенными относительные перемещения звеньев в КП.

Подвижность манипулятора W - число независимых обобщенных координат однозначно определяющее положение захвата в пространстве:

или для незамкнутых кинематических цепей:

Маневренность манипулятора М - подвижность манипулятора при зафиксированном (неподвижном) захвате:

Структура кинематической цепи манипулятора должна обеспечивать требуемое перемещение объекта в пространстве с заданной ориентацией. Для этого необходимо, чтобы схват манипулятора имел возможность выпонять движения минимум по шести координатам: трем линейным и трем угловым. Рассмотрим на объекте манипулирования точку М, которая совпадает с центром схвата. Положение объекта в неподвижной (базовой) системе координат 0x₀y₀z₀ определяется радиусом-вектором точки М и ориентацией единичного вектора с началом в этой точке. В математике положение точки в пространстве задается в одной из трех систем координат:

· прямоугольной декартовой с координатами x_M, y_M, z_M;

· цилиндрической с координатами rs_M, j _M, z_M;

· сферической с координатами r_M, j _M, q _M.

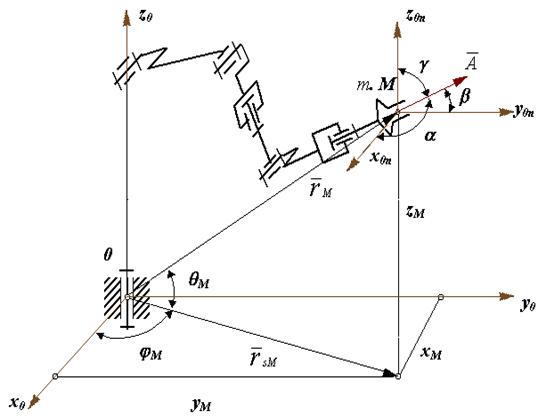

Ориентация объекта в пространстве задается углами a, b и g, которые вектор ориентации образует с осями базовой системы координат. На рис. 2 дана схема шести подвижного манипулятора с вращательными кинематическими парами с координатами объекта манипулирования.

Рисунок 2. Схема шести подвижного манипулятора с вращательными кинематическими парами с координатами объекта манипулирования.

При структурном синтезе механизма манипулятора необходимо учитывать следующее:

· кинематические пары манипуляторов снабжаются приводами, включающими двигатели и тормозные устройства, поэтому в схемах манипуляторов обычно используются одноподвижные кинематические пары: вращательные или поступательные;

· необходимо обеспечить не только заданную подвижность свата манипулятора, но и такую ориентацию осей кинематических пар, которая обеспечивала необходимую форму зоны обслуживания, а также простоту и удобство программирования его движений;

· при выборе ориентации кинематических пар необходимо учитывать расположение приводов (на основании или на подвижных звеньях), а также способ уравновешивания сил веса звеньев.

Задачи механики манипуляторов

К основным задачам механики манипуляторов можно отнести:

· разработку методов синтеза и анализа исполнительных механизмов (включая механизмы приводов);

· программирование движения манипулятора;

· расчет управляющих усилий и реакций в КП;

· уравновешивание механизмов манипуляторов;

· другие задачи.

Кинематический анализ механизма манипулятора

Первая и основная задача кинематики - определение функции положения. Для пространственных механизмов наиболее эффективными методами решения этой задачи являются векторный метод и метод преобразования координат. При решении прямой задачи о положении захвата манипулятора обычно используют метод преобразования координат. Из множества методов преобразования координат [ 1, 2 ] , которые отличаются друг от друга правилами выбора осей локальных систем координат, для манипуляторов обычно используется метод Денавита и Хартенберга.

Опишем два вида матриц:

· матрицы М, определяющие отношение между системами координат соседних звеньев;

· матрицы Т, определяющие положение и ориентацию каждого звена механизма в неподвижной или базовой системе координат.

Воспользуемся однородными координатами трехмерного проективного пространства РR³, в которых движение евклидова пространства R³ можно представить линейным преобразованием:

где: М_ij - матрица 4x4 вида

Это преобразование эквивалентно преобразованию в эвклидовом пространстве где .То есть преобра-зованию, которое включает поворот, определяемый матрицей U_ij размерностью 3х3, и параллельный перенос, задаваемый вектором размерностью 3. В однородном пространстве положение точки будут определять не три x, y и z, а четыре величины x', y', z' и t', которые удовлетворяют следующим соотношениям:

x = x'/t', y = y'/t', z = z'/t'.

Обычно принимают t'=1. У матрицы поворота U_ij элементами u_ij являются направляющие косинусы углов между новой осью i и старой осью j. Вектор  - трехмерный вектор, определяющий положение начала новой системы координат i в старой системе j. Выбор расположения осей должен соответствовать решаемой задаче. При решении задачи о положениях необходимо: в прямой задаче определить положение выходного звена как функцию перемещений в приводах, в обратной - заданное положение выходного звена представить как функцию перемещений в приводах. Выбор расположения и ориентации локальных систем координат должен обеспечивать выполнение этих задач. При использовании метода Денавита и Хартенберга оси координат располагаются по следующим правилам:

1. Для звена i ось z_i направляется по оси кинематической пары, образуемой им со звеном (i+1). Начало координат размещают в геометрическом центре этой пары.

2. Ось x_i направляется по общему перпендикуляру к осям z_i-1 и z_i с направлением от z_i-1 к z_i. Если оси z_i-1 и z_i совпадают, то x_i перпендикулярна к ним и направлена произвольно. Если они пересекаются в центре кинематической пары, то начало координат располагается в точке пересечения, а ось x_i направляется по правилу векторного произведения  (кратчайший поворот оси z_i до совмещения с z_i-1 при наблюдении с конца x_i должен происходить против часовой стрелки).

3. Ось y_i направляется так, чтобы система координат была правой.

В прямой задаче необходимо определить положение схвата манипулятора и связанной с ним системы координат Mx_ny_nz_n по отношению к неподвижной или базовой системе координат Kx₀y₀z₀. Это осуществляется последовательными переходами из системы координат звена i в систему координат звена i-1. Согласно принятому методу, каждый переход включает в себя последовательность четырех движений: двух поворотов и двух параллельных переносов, осуществляемых в указанной последовательности (рис. 3):

· поворот i-ой системы вокруг оси x_i на угол -q_i до параллельности осей z_i и z_i-1 (положительное направление поворота при наблюдении с конца вектора x_i против часовой стрелки);

· перенос вдоль оси x_i на величину -a_i до совмещения начала системы координат O_i с точкой пересечения осей x_i и z_i-1 (отсчет по оси xi от точки пересечения оси x_i и оси z_i-1);

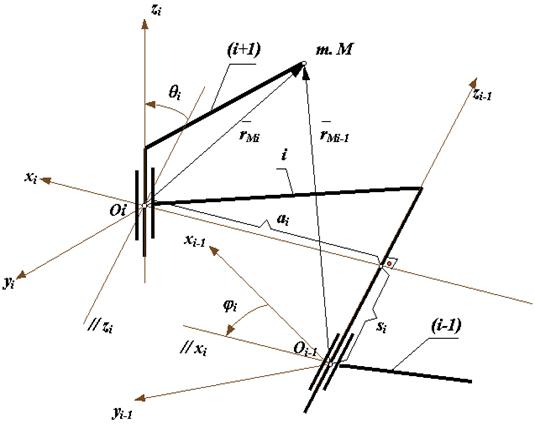

Рисунок 3. Схема манипулятора перехода из звена i в i-1.

· поворот вокруг оси z_i-1 на угол -ji, до тех пор пока ось x_i не станет параллельной оси x_i-1 (положительное направление поворота при наблюдении с конца вектора z_i-1 против часовой стрелки).

Необходимо отметить, что знак угла поворота не имеет значения, так как в матрицах перехода используются направляющие косинусы (четные функции). Целесообразно рассматривать угол, обеспечивающий кратчайший поворот оси старой системы i до совмещения (параллельности) с соответствующей осью новой (i-1). Перемещения начала координат определяются как координаты начала старой системы O_i в новой O_i-1.

В манипуляторах обычно используются одноподвижные кинематические пары или вращательные, или поступательные. Оба относительных движения как вращательное, так и поступательное, реализуются в цилиндрических парах. Поэтому при общем представлении механизма используются (рис. 3) цилиндрические пары.

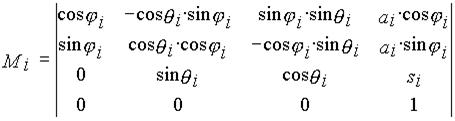

Матрицы перехода их системы O_i в систему O_i-1 можно записать так:

где:

 - матрица поворота вокруг

 оси x_i на угол -q_i,

 -матрица переноса вдоль оси x_i на -a_i,

 -матрица переноса вдоль оси z_i-1 на -s_i,

 - матрица поворота вокруг оси z_i-1 на уг угол -j_i.

В этих матрицах переменные s_i и j_i соответствуют относительным перемещениям звеньев в кинематических парах и являются обобщенными координатами манипулятора, определяющими конфигурацию механизма в рассматриваемом положении. Переменные a_i и q_i определяются конструктивным исполнением звеньев манипулятора, в процессе движения они остаются неизменными.

 Положение некоторой произвольной точки М в системе координат звена i определяется вектором r_Mi, а в системе координат звена (i-1) - вектором r_Mi-1. Эти радиусы связаны между собой через матрицу преобразования координат М_i следующим уравнением:

где:

Точность манипуляторов ПР

Точность манипуляторов определяется погрешностями позиционирования характеристической точки захвата (точка М) и погрешностями угловой ориентации захвата. Погрешности позиционирования определяются технологическими отклонениями размеров звеньев манипулятора, зазорами в кинематических парах манипулятора и механизмов приводов, деформациями (упругими и температурными) звеньев, а также погрешностями системы управления и датчиков обратной связи. В паспортных данных манипуляторов указывается максимально допустимое отклонение центра захвата манипулятора точки М от ее номинального расположения на множестве возможных конфигураций механизма. В результате погрешностей точка М описывает в пространстве некоторый эллипсоид, который называется эллипсоидом отклонений (рис. 4).

Рисунок 4. Схема манипулятора в пространстве.
