Резание и режущий инструмент в швейном производстве
Контрольная работа
Оборудование швейного производства
Тема: Резание и режущий инструмент в швейном
производстве
Тема задания
1.
Конструкция
полупроводникового и твердотельного лазеров, для раскроя материалов
2.
Двухъярусный
цепной горизонтально-замкнутый конвейер для хранения готовых изделий
1 Конструкция полупроводникового и твердотельного
лазеров, для раскроя материалов
Первые
квантовые приборы оптического диапазона предложены в 1958 – 1958 гг. Первый
действующий лазер на рубиновом кристалле был создан в 1960 г. Мейманом.
К настоящему
времени разработаны лазеры на нескольких десятках веществ, из которых многие
успешно применяются в различных областях техники.
Лазеры могут
быть разделены по различным признакам на определенные группы. По виду активного
рабочего вещества они делятся на лазеры на твердом теле, в том числе
полупроводниковые, газовые и жидкостные.
Жидкостные
лазеры для технологических целей практически не применяются.

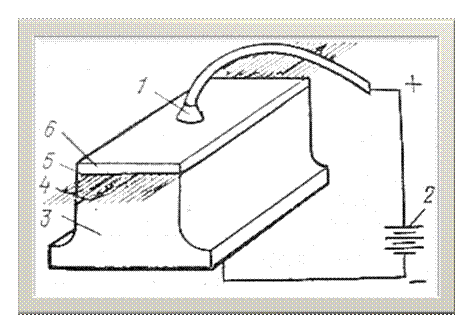

Лазеры на
твердом теле. Конструкция полупроводникового лазера показана на рисунке №1. Он
состоит из верхнего электрода 1, источника питания 2, арсенида галлия 3
п-типа, излучения 4, области р–п- перехода 5,арсенида галия 6 р-типа. Для
получения лазерного излучения необходимо на двух противоположных сторонах
кристалла и перпендикулярно плоскости перехода поместить зеркала (полировка
граней кристалла).
Основным
достоинством полупроводникового лазера является его малый габарит. Однако
большой угол расходимости луча, сложность эксплуатации (охлаждение) и специфика
фокусировки пока не дают оснований для практического использования его для
раскроя текстильных материалов.

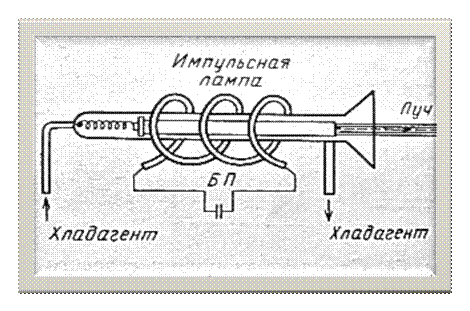

Рабочим
веществом другого вида твердотельного лазера является стекло (с примесью
активного вещества – ионов неодима) или кристалл, например, рубина (активное
вещество – ионы хрома), источником подкачки - ксеноновая импульсная лампа, а
резонансной системой – рабочее вещество в виде стержня, торцы которого
отполированы и представляют собой зеркала. Один торец покрыт плотным не
прозрачным слоем серебра, а другой, также посеребренный, имеет коэффициент
пропускания порядка 8% рисунок 1.1.
Современные
лазеры подобного типа позволяют получить гигантские импульсы длительностью - с энергиями до100 Дж.
Однако
применение твердотельных лазеров для резания швейных материалов весьма
проблематично из-за дороговизны активных элементов и больших трудностей в их
обработке. Основными недостатками этих лазеров при резании материалов являются:
небольшой срок службы активных элементов, сложность охлаждения его и
сравнительно большая расходность луча.
2
Двухъярусный
цепной горизонтально-замкнутый конвейер для хранения готовых изделий
Для хранения
готовых изделий в подвешенном виде на складах применяют двухъярусные цепные
горизонтально-замкнутые конвейеры типа ГМ – 200 Д/50 (рис.№2).
Применение таких конвейеров позволяет максимально
использовать площадь складских помещений, осуществлять быстрый подбор и
комплектование изделий перед отправкой их в магазины и сохранять товарный вид
изделия.
Конвейер состоит из замкнутого тягового органа с
жестко прикрепленными подвесками, приводной станции, натяжного устройства,
ходовых путей и опорных трубчатых колонн.
В качестве тягового органа применяется
двухшарнирная пластинчатая цепь с совмещенным шарниром.
Техническая характеристика конвейера ГМ – 200 Д/50
Допускаемое тяговое усилие, Н …………………….. 4000
Максимальная нагрузка 1 пог. м. конвейера, Н ……. 600
Шаг подвесок, мм. …………………………………. .. 400
Скорость движения цепи, м/мин. …………………… до 20
Расстояние между ходовыми путями, мм…………… 647,
775, 900
Потребляемая мощность, кВт. ………………………. 1,5
Общая протяженность, мм……………………………. 20 000
Список использованной литературы
1. Базюк Г. П. « Резание и
режущий инструмент в швейном производстве». – Москва: Легкая индустрия, 1980г.
2. Галынкер И.И., Сафронова
И.В. «Механическая технология производства одежды». Москва, Легкая индустрия,
1977г.
3. Вальщиков И.М.
«Оборудование швейного производства». Москва, «Легкая индустрия»,1977г.
