Лабораторна
робота №6
Тема: Робота з шаблонами
Мета:
навчитися робити з шаблонами AutoCAD
Теоретичні
відомості
Під
шаблоном можна розуміти створену заздалегідь заготовку для багаторазового
застосування у процесі виконання креслень, збережену у відповідному файловому
форматі. Будь-який користувач може створювати різні шаблони залежно від стилю
робочої діяльності та задач, з якими доводиться стикатися. Ці шаблони
використовуються потім як елементи більш складних креслень, тобто є своєрідним
будівельним матеріалом у процесі виконання креслень.
Розглянемо
виконання шаблона з основним написом. Його наявність часто є обов'язковою для
оформлення конструкторського документа. Також зрозуміло, що у стандартних
шаблонах системи AutoCAD
його немає. Тож цілком логічним було б створити його один раз і зберегти для
подальшого використаний:
Основний
напис регламентується за ГОСТ 2.104-68.
Хід
роботи
Виберемо
аркуш формату АЗ. Для цього скористаємося командою створення нового файлу File
—» New чи натиснемо
відповідну кнопку-піктограму на палітрі 5г.апсІагсІ. Одразу ж відкриється
діалогове вікно AutoCAD
2002 TODAY.
Тут не варто забувати, що старт без шаблона з налаштуваннями Metric
(метрична) встановить розміри аркуша розміром 429x297 мм. Тому у списку Select
how to
begin вибираємо Wizards
(Майстри) і натиснемо мишею на Quick
Setup (Швидке налаштування).
Тут вибираються лише одиниці вимірювання (за умовчанням залишаємо Decimal)
і розміри аркуша, де слід задати 420 у полі Width
та 297 у полі Length.
Далі
налаштуємо екранний вигляд. Для орієнтації слід нарисувати рамку аркуша.
Креслимо
прямокутник завданням точок 0,0 та 420,297. Далі вимкнемо значок координатної
системи, знявши вибір за адресою спадного меню View
—> Display
—» UCS Icon
—»On. Увімкнемо
відображення сітки на екрані клавішею Р7 чи натисненням миші по кнопці СКГО у
стрічці стану. Вибором зі спадного меню Tools
—> Drafting
Settings у закладці Snap
and Grip
встановимо крок координатної сітки та прив'язки по X
та по Y однаковим і
рівним 5 мм. Увімкнемо прив'язку до сітки.
Наведені
налаштування цілком підходять не лише для створення шаблону, а й для початку
роботи з будь-яким кресленням. У режимі масштабування слід вибрати Zoom
All або збільшити оглядовий
екран у чотири рази з фіксованим центром. Після увімкнення сітки чітко стають
видимими межі креслення. Накреслений прямокутник можна видалити. Далі проведемо
нескладні обчислення. Внутрішня рамка має поля по 5 мм з усіх боків, за
винятком лівого, яке дорівнює 20 мм. Отже, вершинами для завдання прямокутника
будуть 20,5 (ліва нижня) та 415,292 (права верхня). Накреслимо цей прямокутник.
Далі за розмірами з рис. 2.8, аналогічно визначаємо координати для подальших
побудов. Наприклад, форма для основного напису має розміри 185x55. Тож її можна
задати прямокутником за точками 230,5 та 415,60. Але оптимальніше це можна
зробити, накресливши лінії 230,5 - 230,60 та 230,60 - 415,60:
Line
<поч. точка> - <кінц. точка>. При цьому рекомендується самостійно
провести необхідні розрахунки координат згідно з ГОСТ 2.104-68 та рис. 2.8.
Оскільки
подібних ліній буде ще 10, усі вони йтимуть зі зміщенням 5 донизу, то варто їх
багаторазово скопіювати. Далі:
У
результаті матимемо контур для таблиці основного напису. Нарис. 4.71а,б
зображено вигляд вікна креслення і таблиці.
Далі
присвоїмо усім лініям шару 0 вагу 0,3 мм. Потім, не створюючи іншого шару, слід
виділити ті лінії, які на шаблоні мають бути товщими і на палітрі Object
Properties задати їм
товщину ліній 0,6 мм.
Далі
розмістимо надписи у таблицю. Для їх створення можна використати багаторядковий
текст. Задамо наперед текстовий стиль зі шрифтом Times
New Roman
(звичайний) з висотою символів 2,5 та кутом їх нахилу 15°. Контур текстового
прямокутника задається по всій ширині клітинки, а після введення тексту у
закладці Properties
у списку Justification
(Вирівнювання) слід вибрати Center
MC(центрований відносно
середини текстового прямокутника). Для надписів Розроб., Перев., Т.контр.,
Н.контр., та Зате, тип вирівнювання вибирається Middle
Left ML
(вліво та посередині відносно висоти текстового прямокутника).
Інколи
при виконанні надписів шрифт може не відображати кирилиці. Зокрема, у AutoCAD
2002 це має місце тоді, коли виділеній набраній стрічці у діалоговому вікнi
Multiline Text
Editor ще раз присвоюється
стиль із тим же не кириличним шрифтом (наприклад, Times
New Roman),
змінюються параметри стилю по ходу набору чи задається інший стиль
накреслювання (наприклад, курсив). Якщо таке трапляється у процесі набору
стрічки, то варто натиснути клавішу ЕSС
і повторити набір. Інколи йде автоматична заміна кириличного шрифту на шрифт за
умовчанням txt.shx.

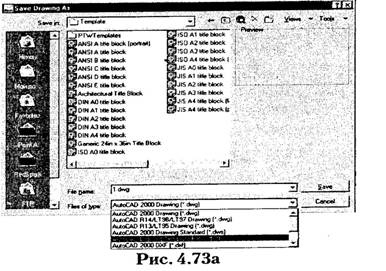

Тепер
власне залишається зберегти отримане зображення як шаблон. Для цього вибираємо
у спадному меню File
—> Save
As. Відкриється діалогове
вікно Save
As (рис. 4.73а). У списку
Files of
type виберемо тип файлу AutoCAD
Drawing Template (*/dwt).
Файли шаблону мають розширення dwt,
і записуються у підкаталог Template
розташування на диску програми AutoCAD.
За умовчанням діалогове вікно Save
As зберігає файли саме у
цей каталог, звідси програма і зчитує їх при своєму запуску.
Після
введення імені шаблону у поле File
name і натиснення кнопки Save
відкриється діалогове вікно Template
Description (рис. 4.73 б),
у якому можна ввести текстову інформацію з описом шаблону та вибрати одиниці
виміру.
На
завершення переконаємося, чи зможемо скористатися шаблоном при запуску AutoCAD.

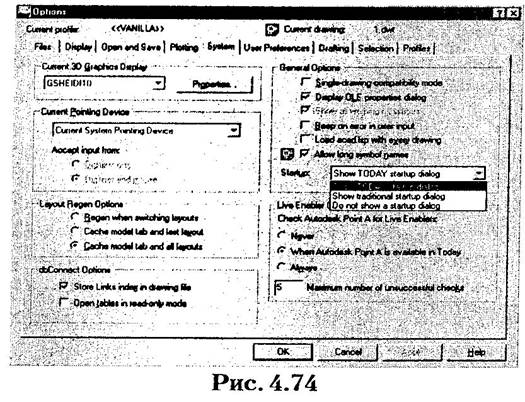

Для цього виберемо зі спадного меню Tools
—> Option...
і перейдемо на закладку System
(рис. 4.74). У списку Startup:
можна вибрати три варіанти: Show
TODAY startup
dialog (показувати при
запуску вже знайомий нам діалог AutoCAD
TODAY), Show
traditional startup
dialog (показувати при
запуску стартовий діалог з попередніх версій AutoCAD),
Do not
show startup
dialog (не показувати
стартового діалогу). В останньому випадку скористатися шаблоном не буде змоги.
