Вопросы и ответы к экзамену по Теории Организации

НАЦИОНАЛЬНИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ УКРАИНЫ

“КИЕВСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ”

ФИЗИКО-ТЕХНИЧЕСКИЙ ИНСТИТУТ

Кафедра физико–технических средств защиты информации














Лабораторная работа

по предмету Обработка широкополосных сигналов

Представление сигналов в базисе несинусоидальных ортогональных функций



Выполнил студент гр. ФЕ-21

Коваленко А.С.








Киев 2008

Введение



Представление сигналов в базисе несинусоидальных ортогональных функций. Обобщенный ряд Фурье. Функции Радемахера. Представление сигнала с конечной энергией в базисе функций Хаара.

Цель работы: Изучение особенностей кусочно-постоянных ортогональных функций Радемахера и Хаара. Получение практических навыков расчета спектров сложных сигналов, используя преобразование Хаара.

Теоретические сведения


Обобщенный ряд Фурье

Обобщенный ряд Фурье сигнала  в выбранном базисе  для сигнала с конечной энергией


может быть представлен в виде ряда

,

где  – коэффициент разложения, определяющий спектр сигнала;  – система ортонормированных вещественных функций (базис), причем для произвольных функций, ортонормированных на интервале , можно записать


Коэффициенты разложения  определяются следующим образом

.

Для минимизации времени вычислений необходимо выбирать систему базисных функций по возможности более согласованную по форме с исследуемым сигналом. Причем необходимо также учитывать возможность более простой аппаратной или программной реализации базиса. Для импульсных сигналов представляет интерес разложение  в базисах функций Хаара, Уолша и др.

Дискретное преобразование Фурье (ДПФ)



Спектральная плотность  дискретного сигнала  определяется выражением

, (1.1)

где n – номер дискретного отсчета непрерывной функции; - период дискретизации непрерывной функции x(t).

Согласно выражению (1.1) спектр дискретного сигнала сплошной. Но таковым он бывает только лишь при условии, что объем выборки дискретного сигнала бесконечен. В приложениях выборка отсчетов сигнала всегда конечномерна. Кроме того, по многим причинам желательно вычислять преобразование Фурье на ЭВМ. Это означает, что конечномерной является не только выборка дискретных отсчетов сигнала, но и соответствующее этой выборке число гармоник спектра дискретного сигнала.

Каждая спектральная линия состоит из амплитудной и фазовой составляющих. Следовательно, из N данных отсчетов можно получить амплитуды и фазы для N/2 дискретных частот, которые находятся в интервале от до , где - частота дискретизации равная .

Соответствующие спектральные линии повторяются в интервале от до . В области от до  можно построить N линий для частот

,

где k = 0, 1, …, N –1. Если в уравнении (1.1) заменить на, то получим уравнение полностью дискретное как по времени, так и по частоте и поэтому удобное для вычислений на ЭВМ.

;

,

где k = 0, 1, …, N –1.

Выражение для обратного ДПФ следующее:

,

где n = 0, 1, …, N –1.

Быстрое преобразование Фурье (БПФ)

Классические формы прямого и обратного ДПФ просты и легко реализуемы на ЭВМ. Однако их практическое применение ограничивается большими объемами вычислений, которые растут в квадратичной зависимости от объема выборки . Так, если число отсчетов временной функции  составляет N, то полный спектр-мерной последовательности дискретных сигналов определяется посредством приблизительно  комплексных операций умножения и сложения. При достаточно больших  может оказаться, что ресурса даже высокопроизводительных ЭВМ недостаточно для вычисления спектра в реальном времени (т.е. в темпе поступления входных данных). Существуют различные способы сокращения объема вычисления при определении дискретно спектра, которые приводят к алгоритмам быстрого преобразования Фурье. Алгоритмы БПФ основаны на устранении избыточности вычислений. Покажем на примере.

Допустим, что нужно рассчитать число А

А = ac + ad + bc + bd

В записанном виде расчет содержит четыре операции умножения и три сложения. Если число А нужно считать много раз для разных множеств данных, то его представляют в эквивалентной форме:

А = (a+b) (c+d)

которая требует выполнения лишь одной операции умножения и двух операций сложения.

Основная идея БПФ заключается в разделении исходной - точечной последовательности входных сигналов на две более короткие последовательности, ДПФ которых можно скомбинировать таким образом, чтобы получилось ДПФ исходной - точечной последовательности. Так, например, если  – четное, а исходная - точечная последовательность разбита на две - точечные последовательности, то для вычисления искомого - точечного ДПФ потребуется комплексных операций умножения, т.е. вдвое меньше по сравнению с прямым вычислением ДПФ. Здесь множитель  равен числу умножений, необходимых для определения - точечного ДПФ, а множитель 2 соответствует двум ДПФ, которые должны быть вычислены. Эту операцию можно повторить, вычисляя вместо - точечного ДПФ две  точечные ДПФ (предполагая, что  – четное) и сокращая тем самым объем вычислений еще в два раза. Выигрыш в два раза является приблизительным, поскольку не учитывается, каким образом из ДПФ меньшего размера образуется искомое - точечное ДПФ.

Функции Радемахера и их представление



Функции Радемахера составляют неполную систему ортонормированных функций, что ограничивает их применение. Но их широкое использование обусловлено тем, что на их основе можно получить полные функций, например, Хаара и Уолша. Непрерывная Функция Радемахера с индексом m, которая обозначается как rad(m,x), имеет вид последовательности прямоугольных импульсов, содержит  периодов на полуоткрытом интервале [0;1) и принимает значения +1 или –1. Исключением является rad (0,x), которая имеет вид единичного импульса. Функции Радемахера периодические с периодом 1, т.е. rad(m,x) = rad(m,x+1). Кроме того, они периодические и на более коротких интервалах: , ,  Их можно получить с помощью рекуррентного соотношения: ,

Получить функции Радемахера можно также с помощью следующего соотношения:



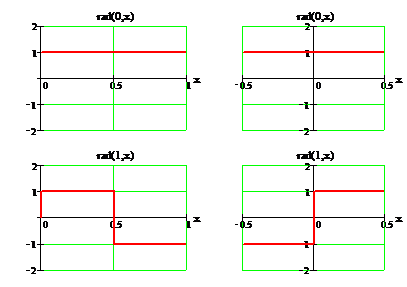

Первые четыре функции Радемахера представлены на рис.1.1 а, б


а)                                                   б)

Рис. 1.1. Первые четыре непрерывные функции Радемахера:

a) на интервале [0; 1); б) на интервале [-0.5; 0.5);

Пример разложения функции f(x) в базисе функций Радемахера, используя общую формулу (1.2) представлен на рис 1.2.

, (1.2)

где


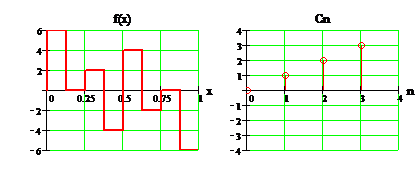

Рис.1.2. Пример разложения в базисе функций Радемахера.

Дискретные функции Радемахера

Дискретные функции Радемахера являются отсчетами непрерывных функций Радемахера. Каждый отсчет расположен в середине связанного с ним элемента непрерывной функции. Обозначаются дискретные функции Радемахера как Rad(m,x). Для дискретных функций Радемахера удобно использовать матрицу, каждая строка которой является дискретной функцией Радемахера. Например, для третьей диады (m=3) имеем: (для удобства обозначим “+1” как “+”, а “–1” как “–” )

Rad(0,x)

Rad(1,x)

Rad(2,x)

Rad(3,x)



Функции Хаара и их представление


Множество непрерывных функций Хаара  составляет периодическую, ортонормированную и полную систему функций. Широкое распространение функции Хаара получили в вэйвлет-анализа и сжатии изображений. Рекуррентное соотношение, которое дает возможность сформировать непрерывную функцию , имеет вид:


где и , N – общее количество функций.

Первые восемь функций Хаара представлены на рис. 1.3.

Рис.1.3. Первые восемь непрерывных функции Хаара.



Дискретные функции Хаара

Построим матрицу дискретных значений функций Хаара для , в которой каждая строка отвечает соответствующей функции.


Нar(0,0,x)

Har(0,1,x)

Har(1,1,x)

Har(1,2,x)

Har(2,1,x)

Har(2,2,x)

Har(2,3,x)

Har(2,4,x)



При цифровой обработке сигналов, вэйвлет-анализе, сжатии изображений, анализе и синтезе логических функций, часто применяются ненормированные функции Хаара, которые на отдельных участках принимают одно из трех значений +1; 0; –1.

Преобразование Хаара

Любую интегрируемую на интервале  функцию  можно представить рядом Фурье по системе функций Хаара:

, где  (1.3)

с коэффициентами

. (1.4)

Домашнее задание

1.   Выражения для непрерывных функций Радемахера


2. Матрица для системы дискретных функций Радемахера при N = 5.

Rad(0,t)

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

Rad(1,t)

1

1

1

1

1

1

1

1

1

1

1

1

1

1

-1

-1

-1

-1

-1

-1

-1

-1

-1

-1

-1

-1

-1

-1

-1

-1

-1

Rad(2,t)

1

1

1

1

1

1

1

1

-1

-1

-1

-1

-1

-1

-1

-1

1

1

1

1

1

1

1

1

-1

-1

-1

-1

-1

-1

-1

-1

Rad(3,t)

1

1

1

1

-1

-1

-1

-1

1

1

1

1

-1

-1

-1

-1

1

1

1

-1

-1

-1

-1

1

1

1

1

-1

-1

-1

-1

Rad(4,t)

1

1

-1

-1

1

1

-1

-1

1

1

-1

-1

1

1

-1

-1

1

1

-1

-1

1

1

-1

-1

1

1

-1

-1

1

1

-1

-1

Rad(5,t)

1

-1

1

-1

1

-1

1

-1

1

-1

1

-1

1

-1

1

-1

1

-1

1

-1

1

-1

-1

1

-1

1

-1

1

-1

1

-1

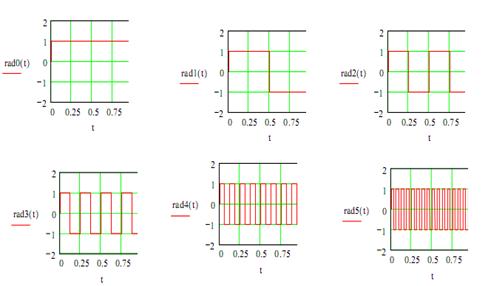

3.   Графики функций от  до .


4.   Выражение для нормированных функций Хаара.

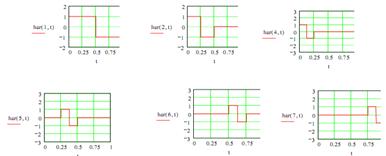

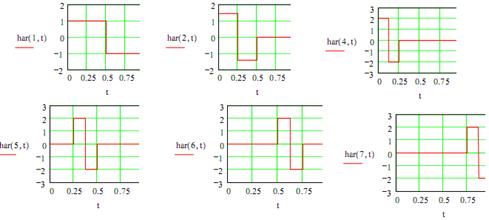

5.   Графики нормированных функций от  до .

6.   Графики ненормированных функций от  до .


Выполнение работы

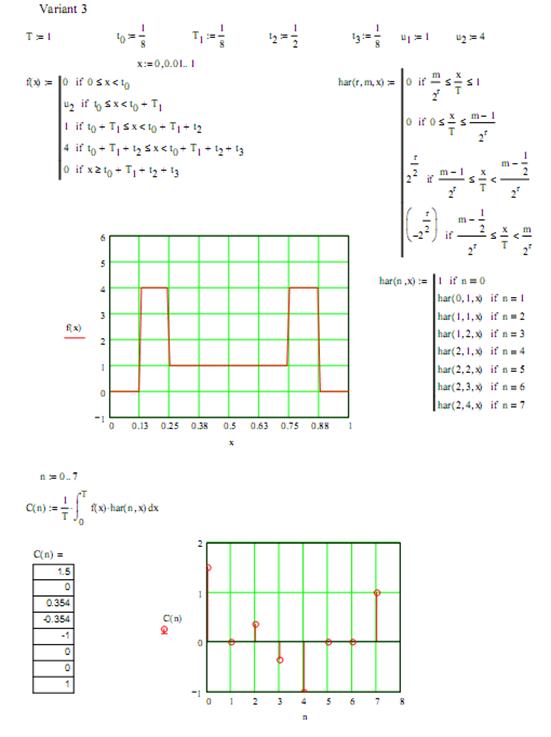

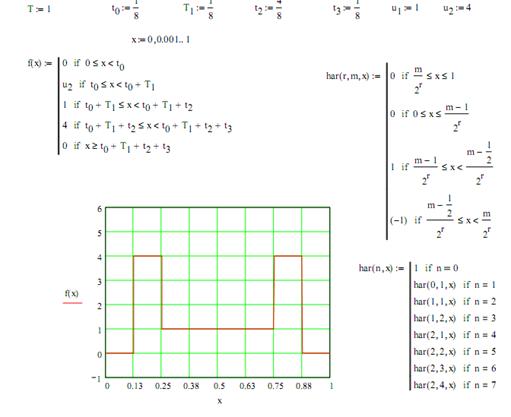

1.   Используя преобразование Хаара рассчитаем амплитудный и фазовый спектр заданного сигнала

А. Используем нормированные функции Хаара.



Б. Используем ненормированные функции Хаара


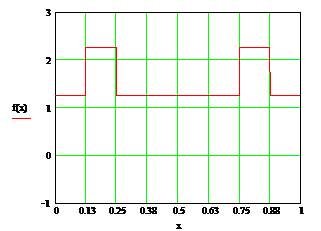

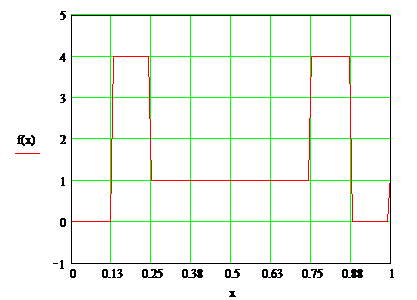

2.   Синтезируем заданный сигнал и построим графики для обоих случаев

А. Используем нормированные функции Хаара


Б. Используем ненормированные функции Хаара


Выводы по работе



В данной лабораторной работе мы изучили особенности кусочно-линейных ортогональных функций Радемахера и Харра. Получили выражения для непрерывных функций Харра и Радемахера, построили графики этих функций. Построили матрицу для системы дискретных функций Радемахера при N = 5. Для функций Харра задали и построили графики нормированных и ненормированных функций. Получили практические навыки расчета спектров сложных сигналов, используя преобразование Хаара, найдя амплитудный и фазовый спектры заданного сигнала. После синтезирования сигналов, в случае нормированных функций Харра, получили исходный сигнал только после перехода на нормированное время. Это объясняется погрешностью программных расчетов. В случае же нормированных функций, заданный сигнал получить не удалось из-за, опять же, программных погрешностей вычисления.
