Тушение пожаров в зданиях повышенной этажности
План
1. Тушение пожаров в зданиях
повышенной этажности
Задача
Литература
1. Тушение пожаров в
зданиях повышенной этажности
Гражданские
здания высотой от 10 до 25 этажей относят к зданиям повышенной этажности. Они
имеют конструкции из несгораемых материалов с большими пределами огнестойкости.
По своему планировочному решению жилые и общественные здания могут быть одно- и
многосекционными. Конструктивное и объемно-планировочное решение этих зданий и
лестнично-лифтовых узлов в них обеспечивает незадымляемость путей эвакуации
людей при пожарах, пропускную способность лестничных клеток и коридоров для
эвакуации людей и боевой работы по тушению пожаров.
Незадымляемость
лестничных клеток создается подпором воздуха в них или устройством поэтажных
выходов из них через наружную открытую зону по балконам или лоджиям на этажи
зданий. В многосекционных зданиях для эвакуации людей предусматривают переходы
из квартир в квартиру по балконам в другую секцию, по пожарным лестницам,
соединяющим балконы, начиная с 5 этажа и выше или через наружную эвакуационную
лестницу, расположенную в торце здания.
В зданиях
повышенной этажности устраивают инженерные системы для обеспечения условий
успешной эвакуации людей и тушения пожаров. К ним относятся системы подпора
воздуха в лестничных клетках, пуск которых осуществляется автоматически с
помощью датчиков и дистанционно от кнопок, установленных на каждом этаже у
пожарных кранов. В жилых и общественных зданиях предусматривают системы
удаления дыма из коридоров каждого этажа. Открывание их клапанов и пуск
вентиляторов осуществляется автоматически и дистанционно из шкафов пожарных
кранов. В ранее построенных зданиях существуют системы удаления дыма из
лифтовых шахт и лестничных клеток.
Противопожарная
защита зданий повышенной этажности постоянно совершенствуется. Современные
устройства противопожарной защиты зданий еще недостаточно совершенны, не всегда
находятся в состоянии постоянной готовности при возникновении пожаров.
Для эвакуации
людей в условиях пожара в общественных зданиях повышенной этажности, в зданиях
гостиниц и общежитии предусматривают системы оповещения о пожаре и управления
эвакуацией.
Тушение
пожаров и проведение спасательных работ в зданиях предусматривается
требованиями СНиП 21-01-97 п.8.1. в частности "Устройство наружных пожарных
лестниц и обеспечение других способов подъема пожарных подразделений и пожарной
техники на этажи и на кровлю зданий, в том числе устройство лифтов, имеющих
режим "перевозки пожарных подразделений".
Гражданские
здания повышенной этажности оборудуют внутренними противопожарными
водопроводами. В зависимости от этажности и высоты здания внутренние
противопожарные водопроводы разделяют на зоны. Расход воды для жилых зданий,
общежитии и общественных зданий, а также театрально-зрелищных учреждений,
принимают согласно СНиП. На внутренней сети противопожарного водопровода каждой
зоны зданий высотой 17 этажей и более предусматривают установку наружных
патрубков (не менее 2) для подключения пожарных автомобилей. В зданиях
повышенной этажности при возникновении пожаров характерно быстрое задымление
вышерасположенных этажей и лестнично-лифтовых узлов, а также интенсивное
распространение огня в пределах этажей, особенно при коридорной планировке и по
системам инженерных коммуникаций, облицовке из горючих материалов и оборудованию
в верхние этажи. Этому способствуют повышенное влияние ветра, значительные
перепады давления воздуха внутри и снаружи за счет большой высоты зданий.
Происшедшие
пожары и опыты показали, что при возникновении их в первом-третьем этажах
12-16-этажных зданий через 5-6 мин с момента возникновения продукты сгорания
распространяются по всей лестничной клетке, а уровни задымления таковы, что не
позволяют людям находиться без защиты органов дыхания.
Через 15-20
мин от начала пожара огонь может распространиться вверх по балконам, лоджиям,
оконным переплетам и через оконные и дверные проемы перейти в помещения
вышерасположенных этажей.
При пожаре на
втором этаже в здании повышенной этажности температурный режим показан на рис. 1.
При этом около 4000 м3/ч продуктов горения поступает в лестничную
клетку. При вскрытии остекления квартиры схема газообмена несколько изменяется,
т.е. скорость движения и количество продуктов горения увеличивается, поэтому
температура в межквартирном коридоре и дверном проеме лестничной клетки
повышается особенно в верхней его части. По высоте лестничной клетки в пределах
двух-трех этажей от уровня пожара создается как бы "тепловая подушка"
с температурой среды 100-150°С, преодолеть которую без средств индивидуальной
защиты органов дыхания невозможно.

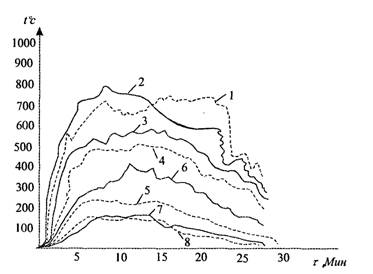

Рис. 1 Температурный
режим пожара в нижней зоне здания (2 этаж)
1,2-
температура в квартире; 3,4- температура в прихожей 5,6- температура в
коридоре; 7,8- температура на лестничной клетке второго этажа.
Плотное
задымление лестнично-лифтовых узлов создает трудности для проведения разведки и
спасательных работ. Независимо от того, в какой зоне многоэтажного здания
возник пожар (нижней или верхней), создаются сложные условия для борьбы с ним.
Пожары в
зданиях повышенной этажности могут распространяться с этажа на этаж через
проемы перекрытий в местах прохода различных коммуникаций: водопровода,
канализации, электрокабелей, вентиляции.
Боевые
действия по тушению пожаров.
Во многом
зависят от места возникновения пожара. Если пожар произошел в нижних этажах, то
пожарные подразделения могут быстро ввести огнетушащие средства в очаг горения
и на путях его распространения. Но при этих условиях в опасной зоне может
оказаться большое число людей, для эвакуации которых потребуется значительное
количество пожарных подразделений и специальных средств. При возникновении
пожаров в верхних этажах огонь создает меньшую угрозу распространения по
зданию, но при этом затрудняет введение средств тушения на значительные высоты,
а также усложняет условия проведения спасательных работ с горящих и
вышерасположенных этажей.
В
многоэтажных зданиях по решению РТП разведку пожара могут осуществлять
разведывательно-спасательными группами, которые могут состоять не менее чем из
4-5 человек. Это обуславливается тем, что при проведении разведки одновременно
осуществляют поисково-спасательные работы и тушение пожара. В зависимости от
планировки зданий, наличия лестничных клеток и обстановки на пожаре разведку
организуют в нескольких направлениях. Разведывательно-поисковые группы должны
иметь при себе средства индивидуальной защиты, переносные радиостанции,
переговорные устройства, спасательную веревку длиной 50-60 м или 30-метровые из расчета одна веревка на 5 этажей, приборы освещения. Во всех случаях у входа
в здание выставляют пост с радиостанцией для передачи приказаний РТП
прибывающим на пожар подразделениям и других его распоряжений. Основной задачей
разведывательно-спасательных групп в первую очередь является определение угрозы
людям на горящих и вышерасположенных этажах зданий.
В процессе
разведки РТП должен выяснить у представителей администрации число людей,
оставшихся в здании, какие меры приняты по их эвакуации. Используя системы
оповещения о пожаре и управления эвакуацией, он должен предупредить панику
среди людей, оставшихся в здании. При отсутствии указанных систем применяют
электромегафоны и громкоговорящие кратчайшие пути эвакуации людей с горящих,
выше- и нижерасположенных этажей по незадымляемым лестничным клеткам, в смежные
незадымляемые помещения через балконы и лоджии, на покрытия здания с
последующим переходом в безопасные места и т.п. Выясняют возможность
использования автолестниц, коленчатых подъемников и других спасательных средств
и места их установки, основные пути распространения огня и продуктов сгорания
по зданию. Уточняют, включены ли пожарные насосы внутренних противопожарных
водопроводов, можно ли использовать стационарные средства тушения пожаров, удаления
дыма и снижения температуры, приведены ли в действие системы противопожарной
защиты и какова их эффективность. Определяют возможность использования лифтов
для подъема личного состава и пожарно-технического вооружения на верхние этажи.
Спасание людей.
Эвакуационные
и спасательные работы проводят с учетом обстановки на пожаре, наличия сил и
средств и психологического состояния людей. Определяя количество дополнительных
сил и средств, РТП должен оценить, какая обстановка на пожаре может сложиться к
моменту прибытия и включения их в боевую работу.
Спасательные
работы в случае угрозы жизни людей следует начинать немедленно и привлекать для
этого максимально возможное количество сил и средств. Эвакуацию и спасание
людей организуют и проводят следующими способами: вывод (вынос) людей в
безопасные места из зданий или внутри зданий; эвакуация людей по лестничным
клеткам и наружным эвакуационным лестницам, а также через наружные переходы
(лоджии, балконы) из секции в секцию, через балконные лестницы на ниже- и вышерасположенные
этажи; спасание людей с применением автолестниц, коленчатых подъемников,
штурмовых и выдвижных лестниц, спасательных веревок, индивидуальных
спасательных устройств, спасательных рукавов. Для спасания людей используют
крыши соседних зданий с последующим переводом людей в лестничные клетки и из
здания.
При массовой
эвакуации по лестничным клеткам и переходам на путях эвакуации выставляют
пожарных, которые должны обеспечить быстрое и организованное продвижение людей
к выходам и не допустить паники.
При спасании
людей из зданий повышенной этажности можно использовать массовое применение
пожарных автолестниц, коленчатых автоподъемников, выдвижных и штурмовых
лестниц, спасательных рукавов, веревок и одновременно вывод и вынос
пострадавших по коридорам и маршевым лестницам звеньями и отделениями ГДЗС.
Выдвижные пожарные лестницы устанавливают со стилобатов и перепадов крыши
сблокированных корпусов зданий, примыкающих к горящему, а штурмовые лестницы
при необходимости подвешивают последовательно одна за другой по
"цепочке", начиная с вершины выдвижной лестницы или автолестницы. Для
большей устойчивости используют штурмовые лестницы с двумя крюками. При этом
каждой штурмовой лестницы на "цепочке" выставляют пожарного, который
удерживает лестницу и оказывает помощь спасаемым в передвижении и переходе с
лестницы на лестницу. Спасаемых обязательно страхуют веревками.
При отыскании
людей тщательно проверяют все помещения, особенно на горящих и
вышерасположенных этажах, и заблокированные кабины лифтов. Чтобы избежать
повторного осмотра помещений, на их входных дверях делают пометки.
Одновременно
с проведением эвакуационно-спасательных работ РТП принимает меры по
предотвращению распространения огня и дыма на пути эвакуации, а также по
удалению дыма и снижению температуры в лестничных клетках и шахтах лифтов, по
которым производятся спасательные работы. Для этих целей в первую очередь,
используют противопожарный водопровод и стационарные системы тушения пожаров, а
также систем дымоудаления. При удалении дыма клапаны дымоудаления должны быть
открыты только на горящем этаже, т.к. одновременное открытие клапанов на других
этажах приводит к задымлению вышерасположенных этажей. В ряде зданий из
лестничных клеток дым удаляют через дымовые люки, устроенные в их покрытии.
При
отсутствии в здании систем противодымной защиты или отказе их работы РТП должен
принять меры по удалению дыма и ограничению распространения огня на пути
эвакуации с помощью передвижных средств: пожарные автомобили дымоудаления,
прицепные и переносные дымососы, а также путем вскрытия окон и дверей.
При помощи
автомобилей дымоудаления или дымососов дым удаляют нагнетанием воздуха в
лестничную клетку, лифтовые шахты и лифтовые холлы через вестибюль здания.
Одновременно осуществляют выпуск дыма в верхней части лестнично-лифтового узла

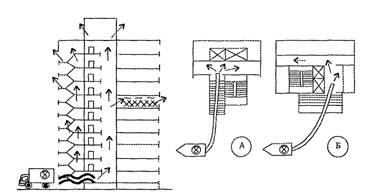

через дымовые люки и оконные проемы. Варианты подачи воздуха в вестибюли зданий
повышенной этажности автомобилем дымоудаления приведены на (рис. 2). По
прибытии на пожар работники службы пожаротушения или руководства гарнизона
пожарной охраны сразу создают оперативный штаб пожаротушения, организуют связь
с боевыми участками и отдельными разведывательно-спасательными группами. Боевые
участки можно создавать со стороны каждой лестничной клетки. БУ одновременно
обеспечивают тушение пожара и спасание пострадавших. Для организации и
проведения спасательных работ по периметру здания, особенно по пожарным
лестницам, с разных сторон создают боевые участки и придают им необходимое
количество спасательных средств. В отдельных случаях при развившихся пожарах в
зданиях с коридорной планировкой боевые участки создают в нескольких этажах со
стороны одной лестничной клетки, а для координации их работы назначают одного
опытного работника – начальника сектора. Из лиц начальствующего состава, прибывших
на пожар, назначают ответственных за проведение спасательных работ, организацию
работы газодымозащитной службы, соблюдение правил техники безопасности,
обеспечение бесперебойной работы пожарной техники и др.
Рис. 2 Схема
удаления дыма и варианты подачи воздуха в комуникационные узлы многоэтажных
зданий с помощью автомобиля АДУ.
В процессе
тушения пожара РТП должен постоянно поддерживать связь с ЦУС, а старший
диспетчер ЦУС при получении сведений с места пожара должен немедленно сообщить
РТП место нахождения людей, которым необходима помощь, их состояние и
количество.
Представляют
сложность в тушении пожары, происходящие в верхней зоне зданий повышенной
этажности. В первую очередь включают насосы-повысители и вводят стволы от
внутреннего противопожарного водопровода. Одновременно производят прокладку
магистральных и рабочих линий от пожарных машин, установленных у места пожара.
Для подачи
стволов в верхние этажи рукавные линии прокладывают внутри зданий между
маршами, а также с наружной стороны зданий. Наиболее целесообразно рукавные
линии собирать из скаток, поднятых на высоту с помощью лифтов или по маршевым
лестницам и спускать их в низ или поднимать по авто-лестницам, коленчатым автоподъемникам
и по спасательным веревкам. Для подъема рукавов используют спасательные веревки
длиной 50-60 м, специальные кронштейны с блоками, которые закрепляют за
подоконники в верхних этажах зданий и другие приспособления.
Рис. 3 Схемы
подачи огнетушащих средств в верхней этажи зданий повышенной этажности.
Подача воды к
стволам при тушении пожаров в верхней зоне зданий может осуществляться
пожарными насосами по различным схемам, приведенным на (рис. 3). На высоту до
15-го этажа включительно при расположении водоисточников на расстоянии 60-80 м от здания воду к стволам можно подавать одним автонасосом. Воду к стволам, расположенным до
20-го этажа включительно, подают перекачкой из насоса в насос, при этом один из
насосов устанавливают непосредственно у здания, а второй на водоисточник.
Напоры на насосах пожарных автомобилей указаны в (табл. 1).
Рис 4 Подача
средств тушения в верхнюю зону зданий повышенной этажности.
Рабочие линии
при подаче стволов в верхнюю зону зданий повышенной этажности присоединяют к
разветвлениям, которые устанавливают у зданий, а также на горящем этаже или
нижерасположенном. От кранов, установленных у зданий, подают не более двух
рабочих линий, а один патрубок всегда оставляют свободным для выпуска воды из
рукавных линий при их уборке. При расположении разветвлений в верхних этажах на
этой же магистральной линии у здания устанавливают второе разветвление для
спуска воды или для этих целей оставляют свободным один напорный патрубок
пожарных насосов (рис. 4).
Таблица 1
Длина магистральной
линии, м
|
Номер схемы
|
2
|
3
|
4
|
5
|
При диаметре рукава, мм
|
66
|
77
|
66
|
77
|
66
|
77
|
66
|
77
|
40
|
42
119
|
41
114
|
47
119
|
43
114
|
44
|
42
117
|
54
128
|
47
117
|
80
|
44
119
|
42
114
|
54
119
|
46
114
|
48
128
|
44
117
|
68
128
|
54
117
|
120
|
46
119
|
43
114
|
61
119
|
49
114
|
52
128
|
46
117
|
82
128
|
61
117
|
160
|
48
119
|
44
114
|
68
119
|
52
114
|
56
128
|
48
117
|
96
128
|
68
117
|
200
|
50
119
|
45
114
|
75
119
|
55
114
|
60
128
|
50
117
128
|
75
117
|
240
|
52
119
|
46
114
|
81
119
|
58
114
|
64
128
|
52
117
|
124
128
|
82
117
|
280
|
54
119
|
47
114
|
89
119
|
61
114
|
68
128
|
54
117
|
138
128
|
89
117
|
Примечания:
1. Над чертой
указан требуемый напор на автомобиле установленном на водоисточник, под чертой
– на головном автомобиле.
2. Первое
разветвление устанавливается у здания, второе – на этаже.
3. Подачу
пены по рукавам d = 66 мм в схемах 4 и 5 следует производить в исключительных случаях, т.к. напор насосов превышает
допустимый.
Воду в
верхние этажи подают пожарными машинами по сухотрубам с последующей подачей
стволов через внутренние пожарные краны.
Для подачи
воды на тушение пожаров в зданиях выше 20-го этажа используют промежуточные
эластичные емкости объемом 2-3 м3, а в качестве насосов – переносные
пожарные мотто-помпы.
Все рукавные
линии, основные и резервные, проложенные в верхние этажи, надежно закрепляют
через каждые 20 м (одна задержка на рукав), а для контроля за их работой в
местах крепления выставляют посты с резервными рукавами в скатках.
Для оказания
помощи РТП на все здания повышенной этажности разрабатывают карточки, а на
гостиницы и административные здания – планы тушения пожаров, в которых
указывают: наличие систем дымоудаления и порядок их приведения в действие;
наличие и расположение в здании незадымляемых лестничных клеток, межквартирных
переходов, специальных лифтов для подъема пожарных, характеристику внутреннего
противопожарного водопровода, порядок включения насосов-повысителей,
расположение внутренних пожарных кранов и кнопок для включения насосов, диаметр
и вид соединительных головок, наличие и места подключения рукавных линий к
сухотрубам; возможные места установки автолестниц, коленчатых автоподъемников,
порядок эвакуации людей из этажей, превышающих длину лестниц и автоподъемников;
расчет количества разведывательно-спасательных групп; наиболее целесообразные
схемы боевого развертывания; наличие систем оповещения о пожаре и управления
эвакуацией и др.
Необходимо в
расписании выезда на пожар в зданиях повышенной этажности по первому сообщению
предусматривать выезд пожарных автолестниц, коленчатых автоподъемников,
автомобилей дымоудаления и дымососов большой производительности, автомобилей
связи и освещения, ГДЗС, аварийных служб города, а также сообщать о выезде на
пожары в диспетчерскую службу ДЭУ, РЭУ.
Задача
Пожар возник в подвальном
помещении 5-этажного жилого дама ІІ степени огнестойкости, в котором размещены
хозяйственные сараи жильцов. Над подвальное перекрытие из железобетонных плит.
День, температура воздуха
+5 °С, из дверного проема и приямка подвального помещения идет густой черный
дым. Жильцы эвакуированы.
Водоснабжение. На
расстоянии 200м от здания с северной стороны на тупиковой водопроводной сети
диаметром 150мм расположены два пожарных гидранта.
На пожар прибыли два
отделения дежурного караула ППЧ-10 на двух
АЦ-40(130)63Б.
здание
гражданский противопожарный спасательный эвакуация
Представить руководителю
следующие материалы:
Перечень тактических
ошибок , допущенных РТП-1 в ходе организации тушения пожара; (рис.1)
Оптимальную схему
расстановки сил и средств; (рис.2)
Формулировки приказаний
(распоряжений) на проведение боевой работы по тушению пожара:
Перечень тактических
ошибок, допущенных РТП-1 в ходе организации тушения пожара: (рис.1)
Установка двух и более
автонасосов на тупиковую водопроводную сеть не допускается
Неправильная расстановка
техники
Для тушения пожара внутри
здания не использованы звенья ГДЗС
Не выставлен пост
безопасности
На рукавной линии АЦ
ППЧ-10(1) отсутствует разветвление
Не подан ствол на защиту
первого этажа
Рис.1
Оптимальная схема
расстановки сил и средств; (рис.2)
Поскольку площадь пожара
составляет 20м², определяем требуемый расход воды на тушение пожара.
Qттр =Sп•Jтр=20•0.1=2л/c
Определяем требуемый
расход воды на защиту.
Qзтр =Qттр: 2=2 : 2=1л/c
Определяем общий расход
воды на тушение
Qтобщ=Qт+Qз=2+1=3л/c
Определяем количество стволов на тушение
Nтст = Qтобщ : qст Б =3 : 3.5=1стБ
Определяем количество стволов на защиту
Nзст = Qзобщ
: qст Б =1 : 3.5=1стБ
Определяем количество личного состава
Nл/с = NСТ Б + Nразв + Nгдзс.т
+Nгдзс.з1 =2+2+3+3=10чел.
Рис.2
Формулировки приказаний
(распоряжений) на проведение боевой работы по тушению пожара:
- Командиру первого
отделения: АЦ к подъезду, полное боевое развертывание, выставить пост
безопасности, отключить электроэнергию, ствол Б звеном ГДЗС на тушение подвала.
Второй ствол Б подать через подвальное окно с западной стороны здания. Марш!
- Командиру второго
отделения: АЦ на ПГ №2 предварительное развертывание в направлении дома. От
разветвления первого отделения звеном ГДЗС подать ствол Б на защиту первого
этажа и осмотр квартир. Марш!
- Связному: Передать
диспетчеру, прибыли на место пожара, горит подвал 5-этажного жилого дома.
Приблизительная площадь
пожара двадцать метров квадратных
Жильцы самостоятельно
эвакуированы, пострадавших нет.
На тушение подвала подано
два ствола Б и на защиту первого этажа один ствол Б, дополнительных сил и
средств не требуется.
Прошу направить к месту
пожара наряд милиции, оперативно следственную группу и инспектора ГПН.
Литература
1. Повзик Я. С. Пожарная тактика
2. В. В. Теребнев. Справочник руководителя тушения пожара
3. Боевой устав пожарной охраны
4. Приказ от 31 декабря 2002 г. N 630 (ПОТРО-01-2002)
