Исследование свойств многоканальных доплеровских фильтров
Федеральное
агентство по образованию РФ
РГРТУ
Кафедра РТС
«Исследование
свойств многоканальных доплеровских фильтров»
Выполнили:
Ст. гр. 410
Артюшин А.М.
Борисов А.Ю.
Косс А.В.
Проверил:
Кошелев В.И.
Рязань 2007
1.
Исследование
частотных свойств фильтра
Количество каналов: 32

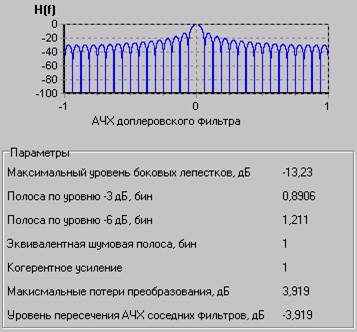

Тип окна: прямоугольное

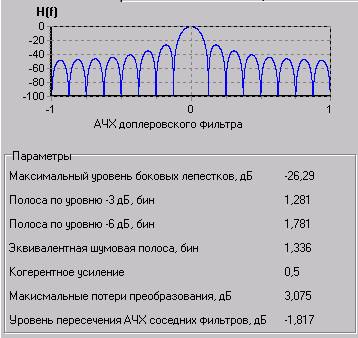

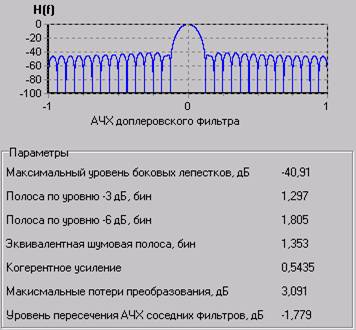

Тип окна: треугольное
Тип окна:
cos(x)^a

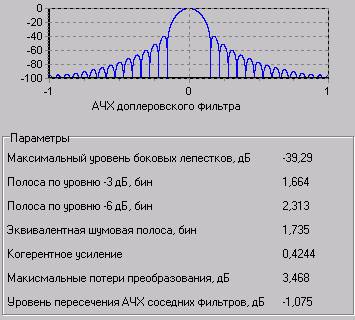

Тип окна: Хэмминга
Тип окна: Блэкмана

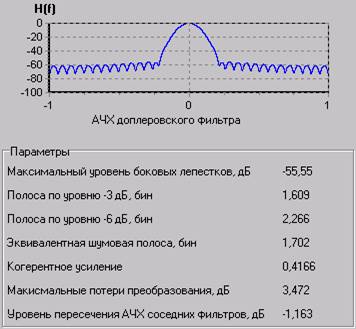

Тип окна: Блэкмана-Хэрриса

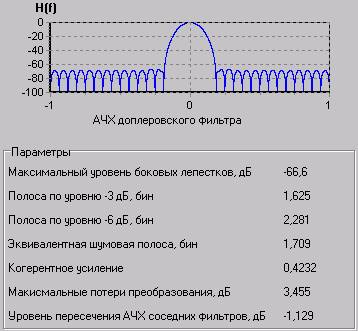

Тип окна: Гаусса

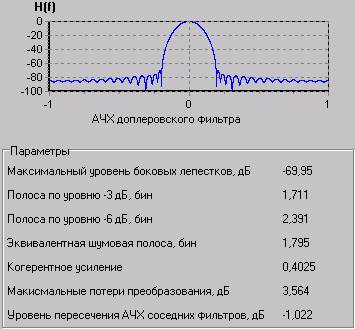

Тип окна: Кайзера-Бесселя

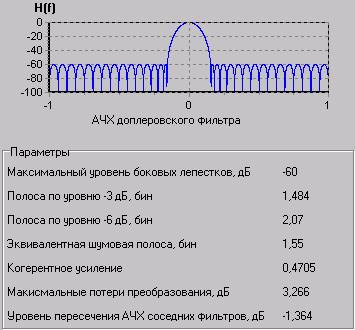

Тип окна: Дольфа-Чебышева
При одних и тех же
параметрах наименьший уровень боковых лепестков наблюдается у окна
Кайзера-Бесселя, однако у него самая большая полоса по уровню -3дБ, шумовая
полоса и самые большие максимальные потери преобразования. Самая маленькая
полоса по уровню -3дБ при прямоугольном типе окна. Самая маленькая шумовая
также полоса при прямоугольном типе окна. При прямоугольном типе окна
достигается наибольшее когерентное усиление, а при типе окна: Кайзера-Бесселя
оно наименьшее. Наименьшие максимальные потери преобразования у треугольного
типа окна.
Исследование
энергетических и вероятностных свойств многоканального фильтра.

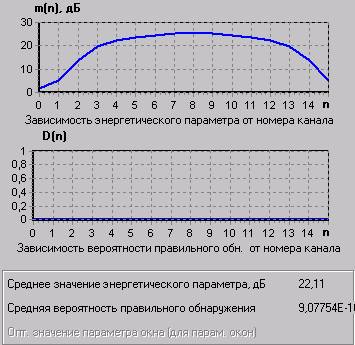

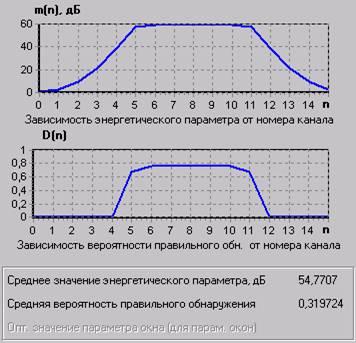

Тип окна: прямоугольное

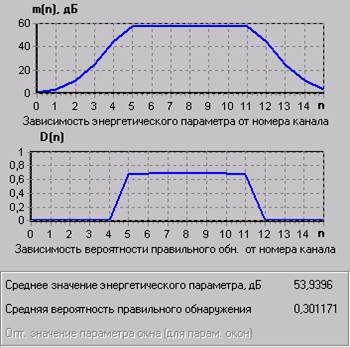

Тип окна: треугольное
доплеровский
фильтр частотный окно

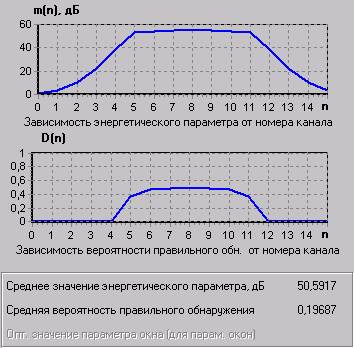

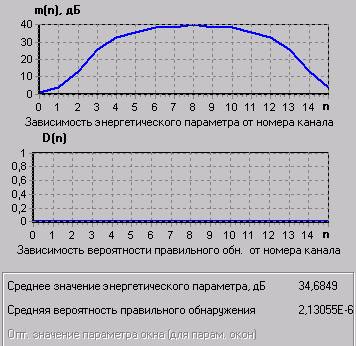

Тип окна: cos(x)^a
Тип окна: Хэмминга
Тип окна: Блэкмана
Тип окна: Блэкмана-Хэрриса

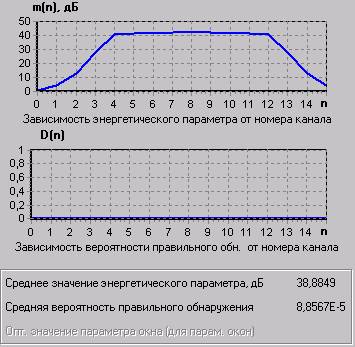

Тип окна: Гаусса
Тип окна: Кайзера-Бесселя
Тип окна: Дольфа-Чебышева
∆fпT
|
0,02
|
0,05
|
0,08
|
0,11
|
0,14
|
0,17
|
0,2
|
0,23
|
0,25
|
µср
|
56,25
|
55,13
|
54,56
|
53,67
|
52,32
|
50,3
|
39,07
|
33,46
|
Dср
|
0,48
|
0,39
|
0,36
|
0,29
|
0,21
|
0,13
|
0,064
|
0,008
|
0,0001
|
При значении параметра окна равному
4ем достигается максимальное значение µср, равное 55. Максимальное
значение Dср достигается при таком же значении
параметра. При этом Dср=0,326

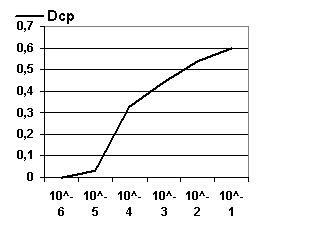

q
|
10-6
|
10-5
|
10-4
|
10-3
|
10-2
|
10-1
|
Dср
|
2.4*10-6
|
0.0339
|
0.326
|
0.442
|
0.537
|
0.5976
|
Предварительный Расчет.
1. Рассчитать коэффициенты окна
Хэмминга для N=32.

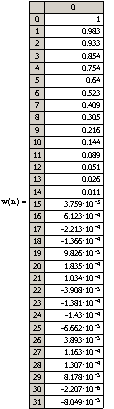

α=3
2.
Рассчитать
и сравнить эквивалентную шумовую полосу, когерентное усиление, паразитную
амплитудную модуляцию для окна Хэмминга и прямоугольного окна
окно Хэмминга
|
|
прямоугольное
окно
|
|
|
|
Размещено
на
