Аппаратура "Курс МП-70"
НАЦІОНАЛЬНИЙ АВІАЦІЙНИЙ УНІВЕРСИТЕТ
Інститут аеронавігації
КАФЕДРА АВІОНІКИ
РЕФЕРАТ
з дисципліни: "Основи
авіаційного радіозв’язку радіолокації та радіонавігації"
На тему: Апаратура
«Курс МП-70»
Київ – 2011
Бортовая аппаратура "Курс МП-70" предназначена:
1)
для ближней навигации по азимутальным радиомаякам метрового
диапазона волн международной системы ближней навигации VOR/DME;
2)
для посадки по радиомаякам метрового диапазона волн
международной системы посадки ILS;
3)
для посадки по радиомаякам метрового диапазона волн
отечественной системы посадки СП-50.
Международная система VOR/DME является системой ближней
навигации, т.е. обеспечивающей навигацию в пределах прямой видимости - примерно
400 км. Система VOR/DME имеет территориально совмещённые маяки: азимутальный
маяк VOR и дальномерный маяк DME. Маяки работают независимо и могут
использоваться как самостоятельные средства.
Маяки VOR получили широкое распространение за рубежом, их
параметры регламентированы документами ICAO (International Civil Aviation Organization - Международная
организация гражданской авиации). Маяки VOR устанавливаются также в
международных аэропортах и на воздушных трассах СССР, выделенных для полётов
самолётов зарубежных авиакомпаний.
Существует несколько разновидностей азимутальных маяков VOR.
Аппаратура "Курс МП-70" предназначена для работы со стандартнымVOR. В
сложных условиях ошибка определения азимута не должна превышать 3,6 град.
Радиомаячные системы посадки отличаются допустимым при
посадке минимумом погоды и используемым диапазоном радиоволн. В соответствии с
метеоусловиями различают системы 1, 2 и 3 категорий (по нормам ICAO):
1-
я категория - обеспечение посадки до высоты 60 м;
2-
я категория - обеспечение посадки до высоты 15 м;
3-
я категория - до нулевой высоты.
В настоящее время на аэродромах гражданской авиации находятся
в эксплуатации радиомаячные системы посадки трёх типов: СП-70, СП-75, СП-80 [5,
стр.127]. По принципу действия они относятся к типу ILS, при этом СП-70
удовлетворяет требованиям 3-й категории в аэропортах с благоприятными условиями
местности и требованиям 1-й и 2-й категорий в аэропортах со сложным рельефом,
СП-75 - требованиям 1-й и 2-й категорий, СП-80 - подобна СП-70 (более
современная элементная база). В международных аэропортах устанавливают системы
ILS категорий 1, 2, 3.
Ранее в СССР использовались системы посадки СП-50 (хуже 1-й
категории), СП-50М (1-й категории) и СП-68 (2-й категории) [2, стр.257]. Эти
системы имеют одинаковый принцип действия и относятся к системам типа СП-50. В
настоящее время системы типа СП-50 практически не используются.
В составе принимаемого на самолёте сигнала от маяка VOR
имеются сигналы опорной фазы и переменной фазы. Фаза опорного сигнала не
зависит от положения самолёта относительно маяка, а фаза переменного сигнала
зависит от направления приёма. Измеряя разность фаз между ними в точке приёма,
можно определить направление на маяк.

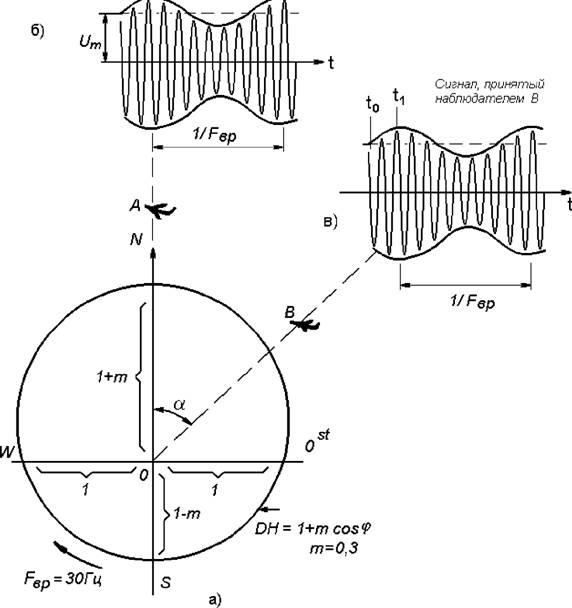

Рассмотрим процесс формирования сигнала VOR (рис. 1). Антенна
маяка VOR имеет диаграмму направленности (ДН) по напряжённости поля: 1+ mcosφ при m=0,3
(улитка Паскаля). По форме эта ДН близка к форме окружности со смещённым
центром.
ДН антенны маяка вращается со скоростью 30 об/сек(FEp= 30 Гц).
Эпюры этих напряжений изображены нарис.1в.
Пусть в момент t = 0 максимум ДН направлен на магнитный
север, т.е. магнитный меридиан проходит через ось симметрии ДН. Отметим, что все маяки VOR ориентированы на
магнитный север (северный магнитный полюс находится к северу от
Канады, на острове Принца Уэлльского).
Положение наблюдателя (самолёта) относительно маяка VOR
принято характеризовать магнитным азимутом (магнитным пеленгом), т.е. углом
между магнитным меридианом, проходящим через маяк, и направлением от маяка на
наблюдателя. Угол измеряется от магнитного меридиана по часовой стрелке от 0 до
360 град. В дальнейшем вместо термина "магнитный азимут"
("магнитный пеленг") будем употреблять термин "азимут".
Таким образом, на рис.1 а азимут наблюдателя А равен 0 град, а азимут
наблюдателя В равен α.
Пусть в момент t=0 напряжённость поля излучения антенны в
направлении 0W и 00stравна 1, в направлении 0N равна 1+m, а в направлении 0S
равна 1-m.Предположим, что маяк излучает немодулированную несущую f0.
Тогда сигнал, принятый наблюдателем А, можно записать в виде
а сигнал, приятый наблюдателем В, в виде
бортовой аппаратура азимутный маяк
Эпюры этого напряжения изображены нарис.1в.
Рис. 1
Таким образом, в точках А и В наблюдатели получили на входах
приёмников амплитудно-модулированный сигнал. Коэффициент модуляции m для маяков VOR равен
30% (рис. 1).
В т. А максимум модулирующего напряжения достигается в момент
t0, а в т. В - в момент t1.Если бы наблюдателю В был
известен момент времени t0, то измеряя t1- t0и
зная частоту вращения ДН, можно было бы вычислить свой азимут а.
Для того, чтобы сообщить наблюдателю момент совпадения
максимума ДН с направлением на магнитный север (т.е. момент t0), в
маяке формируют сигнал "Опорной фазы" - гармонику частотой 30 Гц,
максимум которой соответствует моменту (рис. 2а) и сигнал поднесущей - гармонику частотой 9960 Гц.
Поднесущую модулируют по частоте сигналом "Опорной фазы" с девиацией
частоты ± 480 Гц таким образом, что в момент совпадения максимума ДН с
направлением на север сигнал поднесущей имеет максимум частоты, равный 10440 Гц
(рис. 2б).

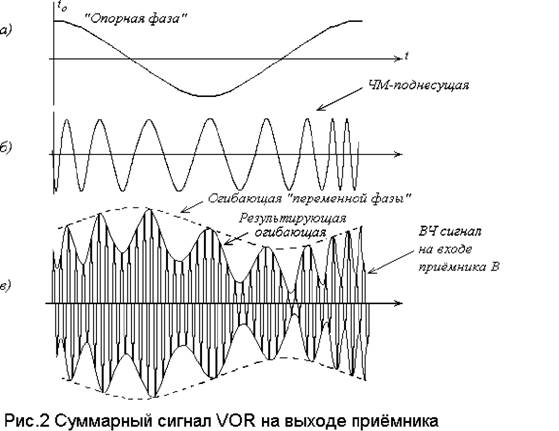

Рис. 2
Далее частотно-модулированной поднесущей модулируют
излучаемый маяком сигнал по амплитуде с коэффициентом модуляции 30%.
На рис. 2в показан ВЧ сигнал, принимаемый наблюдателем В. Его
результирующая огибающая имеет сложный вид и содержит в себе информацию об
"Опорной фазе" и о "Переменной фазе" (временные масштабы на
рис. 2 искажены). В приёмнике после амплитудного детектирования выделяют
результирующую огибающую, а затем, после дальнейшей обработки, из неё выделяют
сигнал "Опорной фазы" и "Переменной фазы". Измеряя разность
фаз между ними, вычисляют азимут наблюдателя.
Следует отметить, что в действительности сигнал VOR
описанного выше вида может формироваться различными способами, например, с
помощью двух антенн - одной неподвижной и одной подвижной, или за счёт
электронного вращателя и т.д.
В системе VOR предусмотрена возможность опознавания маяка.
Для этого используют тональную модуляцию несущих колебаний частотой 1020 Гц, а
сообщение передают кодом Морзе. Используют также модуляцию речевым сообщением.
Курсовой приемник VOR
Диапазон частот, МГц
|
108,00 - 117,95 (160 каналов)
|
Чувствительность при токеотклонения 80 %
от номинальногозначения стандартного
испытательногосигнала VOR, мкВ
|
не хуже 5
|
Погрешностьиндикации азимута:
|
|
по ручному каналу, градусы
|
≤ 1
|
по автоматическому каналу, градусы
|
≤ 1,5
|
Погрешностьизмерениякурсовыхуглов, градусы
|
≤ 2
|
Курсовой приемник ILS
Диапазон частот, МГц
|
108,10 - 111,795 (40 каналов)
|
Чувствительность при токеотклонения 80 %
от номинальногозначения стандартного
испытательногосигнала ILS, мкВ
|
не хуже 5
|
Погрешностьцентрирования:
|
|
по выходу 150 мкА
|
≤ + 4 мкА
|
по выходу 250 мкА
|
≤ + 7 мкА
|
Токотклонения при РГМ=0,093:
|
(90 + 9) мкА
|
по выходу 250 мкА
|
(150 + 15) мкА
|
Глиссадный приемник ILS (СП-50)
Диапазон частот, МГц
|
329,15 - 335,50 (40 каналов)
|
Чувствительность при токеотклонения 80 %
от номинальногозначения стандартного
испытательногосигнала, мкВ
|
не хуже 10
|
Погрешностьцентрирования:
|
|
по выходу 150 мкА
|
≤ + 5 мкА
|
по выходу 250 мкА
|
≤ + 8 мкА
|
Токотклонения при РГМ=0,092
|
|
по выходу 150 мкА
|
(79 + 8) мкА
|
по выходу 250 мкА
|
(132 + 13) мкА
|
Маркерный приемник
Рабочая частота, МГц
|
75 + 0,0075
|
Чувствительность в режиме "Маршрут", мВ
|
не хуже 0,15
|
Чувствительность в режиме "Посадка", мВ
|
не хуже 1 + 0,4
|
ОБЩИЕ СВЕДЕНИЯ
Аппаратура "Курс МП-70" можетэксплуатиро-ваться в
следующихклиматическихусловиях:
|
|
температура окружающейсреды, °С
|
-60...+ 60
|
повышеннаявлажность при температуре +40°С,%
|
≤ 98
|
пониженноеатмосферноедавление, мм рт. ст
|
≤ 19 (25000 м)
|
Потребляемаямощность
|
|
по сети 115 В 400 Гц, В•А
|
≤ 180
|
по сети 36 В 400 Гц, В•А
|
≤ 25
|
по сети + 27 В, Вт
|
≤ 15
|
по сети + 5,5 В, Вт
|
≤ 10
|
Массакомплектааппаратуры, кг
|
≤ 40
|
Габаритныеразмеры моноблока, мм
|
532 х 339 х 274
|
Аппаратура Курс МП‑70 лит. 01, 02, 07, 09, 18
устанавливается на летательныхаппаратахАн‑22, Ан‑30, Ан‑124,
Ми‑8МТ, Ил‑76М.
Аппаратура Курс МП-70 лит. 03, 04, 05, 06, 08, 12, 13, 17
устанавливается на летательных аппаратах Ту‑154, Ил‑86, Як‑42,
Ту‑154Б, Ил‑62, Як‑42МЛ, Ан‑24, Ан-32.
