Пистолет ПЖ
Пистолет ПЖ
Реферат
Филиппова Г.Н.
2009 год
Введение
При создании стрелкового
оружия возникает вопрос, какой патрон использовать.
Много раз предпринимались
попытки использовать безгильзовые патроны. Например, патрон фирмы Динамит –
Нобель DM11 4,7 для автомата G11 или
сгораемая гильза, как пробовалось в танковом снаряде. Они имеют свои
достоинства и недостатки. Совершим ещё одну попытку разработки безгильзового
стрелового оружия с технологией изготовления рассчитанной на опытное
производство.
Патрон.
Рассмотрим конструкцию и технологию
производства патрона.
Рис.1

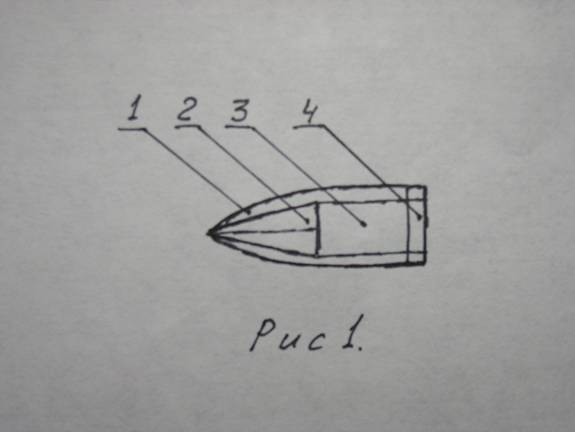

На рис.1 представлена схема патрона,
в котором гильза объединена с патроном, т.е. получается корпус в форме “ракета”.
Это развитие пули Литке. На рисунке: 1- твёрдосплавный сердечник. 2- пороховой
заряд. 3 – стеклопластиковая оболочка. 4 – электрокапсуль. Если капсюль
изготовить сгораемым, то это сильно упрощает конструкцию пистолета. “ Юбка”
оболочки в момент выстрела раздувается, чем обеспечивает более полное использования
порохового газа. После выстрела при контакте с бронежилетом оболочка
освобождает пробивающий сердечник. Рассмотрим технологические особенности
изготовления корпуса патрона. Он изготавливается методом формовки во

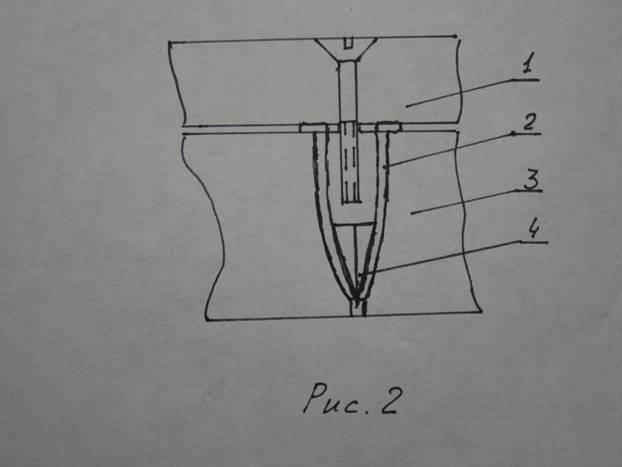

фторопластовой форме с последующим застыванием. На рис.2 представлен фрагмент
формы для изготовления корпуса патрона. Матрица изготовлена методом сверления
листового фторопласта, а пуансон – токарной обработкой.
Рис.2
1 - пуансон №2
2 - матрица
3 - заготовка корпуса
4 - бронебойный сердечник
Корпус изготавливают из
стеклоткани, пропитанной эпоксидным компаундом, состоящим из эпоксидной смолы,
графита( для придания электропроводности) и пластификатора(для достижения оптимальной
пластичности и хрупкости). Кусочки стеклоткани накладываются с поворотом на 45
градусов на матрицу, предварительно смазанную смазкой ЦИАТИМ- 211 и уплотняют
пуансоном №1, после его подъёма закладывают сердечник, прокалывая стеклоткань.
После заполнения всех ячеек заготовок накладывается смазанный пуансон №2
уплотняют. Форму отправляют в сушку. После высыхания удаляют облой и извлекают
оболочки патрона, выбивая его толкателем через отверстие. Далее засыпается пороховая
смесь, заливается капсуль и покрывается электропроводным лаком. В одной форме
изготавливается более 500 патронов.
Пистолет разрабатывался в
расчёте на опытное производство с невысокими технологическими требованиями.
Ствол безгильзового
пистолета выбран подвижным с длинным ходом патрона, при этом энергия отдачи
гасится двумя пружинами. Масса движущихся частей при выстреле ограничивается
только весом ствола, а длинный его ход делает отдачу плавне. После выстрела
импульс отдачи заставляет ствол двигаться назад и сжимать пружину амортизатора.
При движении освобождается защелка патронной камеры. Также происходит сжатие пружины
досылателя патрона до точки срабатывания защёлки досылателя. Ствол возвращается
в исходное состояние. Патрон из ручки – обоймы под действием пружины из обоймы
подаётся на полку, где освобождается защёлка досылателя. Пружина досылателя
посылает патрон в камеру и закрывает затвор – готовность к выстрелу. В
пистолете предусмотрено два предохранителя: механический – блокирующий ход
ствола и нажатие на курок и электрический, подающий питание в цепь электрокапсулей.
Воспламенение запала выбрано электрическим с общей массой – это проще
технологически, хотя менее надёжно. Индикацией исправности батарей является
лазерный указатель цели. Мощность батарейки выбрана из расчета отстреливания
одной обоймы и работы лазера. Для увеличения надёжности параллельно подключена
вторая батарейка. Батарейки расположены в съёмной ручке – обойме рядом с
патронами. Обойма имеет окошко, позволяющее видеть сколько патронов осталось. В
пистолете применен лазер от китайской указки. Использование его в качестве целеуказателя
позволяет отказаться от традиционного прицеливания, т.е. точка лазера указывает
место попадания. Лазер размещён под стволом и выставляется микровинтами.
Использование лазерного целеуказателя позволяет точно и безопасно стрелять из укрытия,
с бедра и т.д.
Достоинства
конструкции.
1.Не используются дорогие
цветные металлы.
2.Сменные ручки – обоймы
могут быть под левую и правую руку.
3.Возможность взводить
пистолет одной рукой.
4.Удобство прицеливания и
хорошее гашение отдачи.
Недостатки.
1.Невысокая скорострельность
и конструкция годится только для мелкосерийного производства.
2.Применение элекрозапала.
Литература.
Максим Р. Попенкер. Боевые
пистолеты мира. Атлант. 2005год.
