Конструирование гражданских зданий
Содержание
1.Введение………………………………………………….
2.Характеристика
здания………………………………..
3.Конструктивное решение
здания……………………..
3.1.Фундаменты……………………………………………
3.2.Стены……………………………………………………
3.3.Перекрытия…………………………………………….
3.4.Лестницы………………………………………………..
3.5Перегородки……………………………………………..
3.6.Крыша…………………………………………………..
3.7.Полы..................................................................................
3.8.Окна и
двери……………………………………………
4.Наружная и внутренняя отделка………………………
5.Спецификация основных
сборных
железобетонных
элементов……………………………….
6.Литература………………………………………………..
Введение
В нашем языке существует
немало слов, имеющих несколько значений. "Строительство" - одно из
таких слов.
Мы говорим:
"Значительную долю продукции, производимой в нашей стране, дает сегодня
строительство" - и видим за этим словом гигантскую отрасль народного
хозяйства, превратившую нашу страну в строительную площадку небывалых
размеров.
Словом "строительство"
мы называем и самостроящееся здание или сооружение, и то место, где оно
строится, и род занятий строителей... Очень емкое слово.
А главное - очень важное.
Потому что без строительства невозможно представить себе нашу сегодняшнюю
жизнь.
На снежной северной зимовке
людей спасает от мороза и пурги теплый домик экспедиции. У экватора здания
прячут людей от палящего солнца или ливней. По автострадам, мостам, тоннелям
вереницы автомашин везут людей на работу - в цехи и лаборатории, на учебу - в
школы и институты. По железнодорожным путям грохочут поезда, мчат людей и грузы
в новый город в Заполярье или к курорту у теплого моря. Всюду окружают
человека, кроме лесов и полей, рек и гор, дома, города, дороги. Окружает его
как бы вторая природа, созданная его собственными руками, удобная для жизни искусственная
среда.
Созданием этой искусственной
среды и занимается та огромная отрасль человеческой деятельности, которая
называется "строительство". Машины и масштабы
Более 1000 новых городов
выросло за годы Советской власти, возведены десятки тысяч промышленных
предприятий, сооружены сотни тысяч школ, кинотеатров, десятки миллионов
квартир.
Таких огромных масштабов и
высоких темпов строительства не знала ни одна предшествующая эпоха. Каждый год
мы выполняем строительных работ на 5-7% больше, чем в предыдущем, и строители
продолжают наращивать темпы. Это стало возможным благодаря тем изменениям,
которые произошли в строительстве за годы Советской власти.
Главные среди них -
индустриализация строительного производства, механизация строительства,
максимальная замена всех видов ручного труда машинным.
Сегодня с помощью машин
выполняют почти все тяжелые строительные работы: роют и перемещают грунт,
приготавливают и укладывают бетонную смесь, транспортируют и монтируют многотонные
конструкции. Машины облегчают труд людей и на других работах - помогают
штукатурить и красить, сваривать металл, завинчивать гайки и забивать гвозди.
Широкое применение машин
позволило по-новому организовать строительное производство. Самое сложное и
трудоемкое в строительстве - изготовление конструкций, элементов будущих
построек,- как правило, выполняется сегодня в заводских условиях, на конвейере.
Тысячи специальных заводов, сотни домостроительных комбинатов снабжают сегодня
стройки конструкциями, деталями и материалами. А на строительной площадке
стремятся оставить только процессы сборки и монтажа готовых элементов.
Изменилось и многое другое:
разработаны новые, высокопрочные, легкие и долговечные строительные материалы и
конструкции, усовершенствованы способы выполнения многих строительных работ,
возникли новые методы строительства, более быстрые, более дешевые, требующие
меньших затрат труда и времени.
Все это позволило почти в 40
раз увеличить, по сравнению с дореволюционным временем, объем строительства в
стране и резко повысить производительность труда строителей.
Современное строительство -
это высокоиндустриальная, гигантская по своему размаху, по масштабам и по
своему значению отрасль человеческой деятельности.
Первые постройки человека:
примитивные заслоны от ветра, землянки, шалаши и хижины - такие, как в этой
затерявшейся в тропических джунглях деревушке,- мало отличались от окружавшей
их природы и друг от друга.
Характеристика
здания
Проектируемое здание жилое, которое имеет размеры в
плане 36 м × 12.9 м.
Здание трёхэтажное. Высота - 2.8 м.
Здание бесподвальное, бескаркасное.
Пространственная жесткость и устойчивость здания
обеспечивается за счёт стен и плит перекрытия .
По долговечности здание относится к 1 степени, так
как его конструктивные элементы рассчитаны на срок службы 100 лет.
По огнестойкости в соответствии с CY<
2/02/01 – 85 здание относится к 1 степени.
Класс ответственности здания по СНиП 2.01.07 – 85 -2
класс ответственности.
Здание размещается на участке со спокойным рельефом.
Ширина дорог – 12м., проездов – 8м, тротуаров – 12м.
Выполнена координатная привязка здания к осям
строительной геодезической сетки. Абсолютная отметка, соответствующая условной
нулевой,137,47 м.
здание имеет благоприятную ориентацию по сторонам
горизонта: окна фасада 1 – 11 сориентированы на северо - восточную сторону
горизонта, окна фасада А – Д на юго – восточную сторону горизонта.
Фундаменты
В данной курсовой работе запроектированы сборные
железобетонные ленточные фундаменты, состоящие из фундаментных блоков плит и
стеновых фундаментных блоков. Глубина заложения фундаментов-2,6м. Отметка
подошвы-2,3м.
Так как толщина стены 640мм, то привязка к
координационной оси двусторонняя 200мм и 440мм.
Под внутренние несущие, как наиболее
загруженные, принимаем фундаментные плиты шириной 1200 мм.
Под наружные несущие стены - на порядок
ниже:1000мм. Под наружные самонесущие стены также принимаем фундаментные плиты
шириной 1000 мм.
Плиты ленточных фундаментов укладывать
на тщательно спланированную и утрамбованную поверхность основания. Монолитные
участки выполнять из бетона класса В12,5.
В зависимости от толщины стены принимаем
фундаментные блоки, толщиной:
А) Для наружных стен – 600мм.
Б) Для внутренних стен – 400мм.
Их следует укладывать на цементном растворе М50 с
обязательной перевязкой швов. Число вертикальных рядов
фундаментных блоков-4.
Фундамент под наружные стены
Внутреннюю грань стены совмещаем с внутренней гранью
фундаментного блока. Привязка фундаментного блока к координационной оси:200мм и
400мм. Фундаментную плиту располагаем симметрично толщине фундаментного блока.
Размеры уступов:
d
= (1000-600):2=200мм.
Привязка фундаментной плиты:
а=200+200=400мм
с=200+400=600мм
Фундамент под внутренние стены
Привязка фундаментного блока к оси центральная
200мм и 200мм.
Размеры уступов:
d
=
(1200-400):2=400мм
Привязка фундаментной плиты центральная:
В/2=200+400=600мм.
Монолитные участки выполняются из бетона класса
В12,5.
Для защиты фундаментов от поверхностных вод по
периметру здания выполняем асфальтобетонную отмостку, шириной 800мм по
щебёночному основанию, толщиной 150мм, с уклоном от здания 3%.
Ведомость расчёта
фундаментных плит
Таблица 1
|
Пози-
ция
|
Марка
|
Документа-
ция
|
Размеры,мм
|
Масса,т
|
Кол-во,
шт
|
|
L
|
B
|
H
|
|
3
|
ФЛ10.24-1
|
ГОСТ 13580-85
|
2380
|
1000
|
300
|
1,38
|
4
|
|
4
|
ФЛ12.24-1
|
ГОСТ 13580-85
|
2380
|
1200
|
300
|
1,63
|
8
|
|
2
|
ФЛ10.12-1
|
ГОСТ 13580-85
|
1180
|
1000
|
300
|
0,65
|
34
|
|
1
|
ФЛ12.12-1
|
ГОСТ 13580-85
|
1180
|
1200
|
300
|
0,78
|
81
|
|
5
|
ФЛ10.8-1
|
ГОСТ 13580-85
|
780
|
1000
|
300
|
0,42
|
18
|
|
6
|
ФЛ12.8-1
|
ГОСТ 13580-85
|
780
|
1200
|
300
|
0,5
|
1
|
В здании устроена горизонтальная и вертикальная
гидроизоляция. Первый слой горизонтальной гидроизоляции укладывают по верху
фундаментных подушек из цементного раствора толщиной 30 мм.
Второй слой горизонтальной гидроизоляции
(рулонной) устраивают в цоколе наружных стен на 200мм выше отмостки.Во
внутреннх стенах этот слой распологается на 200мм ниже уровня пола.
Вертикальная гидроизоляция подвальных стен
осуществляется обмазкой их поверхностей, соприкасающихся с грунтом, горячей
битумной мастикой за два раза.
Стены
В проектируемом здании внутренние стены выполнены из
пустотного керамического кирпича плотностью 1400 кг/м3 с размерами
250×120×65мм сплошной кладки. Толщина внутренних стен 380мм.
Во внутренних стенах, разделяющих санузлы и кухни,
предусмотрены вентиляционные каналы размерами 270×140мм.Участки стен в
местах прохода вентиляционных каналов армированы двумя продольными стержнями
Ø 5 Вр І с приваркой поперечных стержней с шагом 100мм, минуя отверстия
вентиляционных каналов.
Теплотехнический расчёт наружных стен:
1.Находим требуемое сопротивление теплоотдачи:
tв
- расчётная тем
пература
внутреннего воздуха(табл.12)
tн-
расчётная
температура наружного воздуха
αв-коэф.теплоотдачи(табл.8)
n- коэфециент,
принимаемый в зависимости от положения наружной поверхности ограждающей
конструкции , для наружных стен он равен 1.
2.Требуемая толщина стены:
=(0.93-0.115-0.002-0.043)
Принимаем стену толщиной 640мм.
Наружные стены выполнены из пустотного
керамического кирпича плотностью 1400 кг/м3 с размерами
250×120×65мм сплошной кладки на цементно-известковом растворе. Толщина
наружных стен 640мм( наружная верста-120мм,воздушная
прослойка-50мм,пенополистерол-90мм,внутренняя верста-380мм).
Утеплитель устанавливаем, плотно прижимая его к
внутренней версте, предварительно раскроив его на высоту 5-ти рядов.
Для установки гибких связей в пенополистероле вырезают борозды 3
3см
с шагом 500мм, куда укладывают гибкие связи и заполняют раствором.
Характер привязки стен к координационным осям
Над проёмами в стенах уложены сборные железобетонные
перемычки. Перемычки укладывают на кирпичные стены по слою цементного раствора
М50.
Спецификация элементов перемычек
Позиция
|
Обозначение
|
Наименование
|
Количество на этаж
|
Всего
|
Масса ед., кг
|
Примечание
|
|
1
|
2
|
3
|
|
1
|
Серия 1.038.1-1
выпуск 1
|
5ПБ25-27
|
28
|
24
|
24
|
78
|
338
|
|
|
2
|
3ПБ21-8
|
12
|
12
|
12
|
36
|
137
|
|
|
3
|
5ПБ18-27
|
12
|
14
|
14
|
40
|
250
|
|
|
4
|
3ПБ18-8
|
6
|
7
|
7
|
20
|
119
|
|
|
5
|
3ПБ25-8
|
2
|
-
|
-
|
2
|
162
|
|
|
6
|
|
3ПБ13-37
|
66
|
66
|
66
|
198
|
85
|
|
|
7
|
Серия
1.038.1-1
выпуск
1
|
1ПБ10-1
|
12
|
12
|
12
|
36
|
20
|
|
|
8
|
|
1ПБ13-1
|
8
|
8
|
8
|
24
|
25
|
|
|
|
|
|
|
|
|
|
|
|
Ведомость
перемычек
|
Марка
|
Схема сечения
|
Проёмы №:
1;5;6;10;11;12;13;
15;16;18;19;20
|
|
Проёмы №:
2;3;4;7;8;9;
14;17
|
|
Позиция 1
|
|
Позиция 2
|
|
Перекрытия
В здании запроектированы сборные железобетонные
перекрытия из многопустотных плит (что повышает их звукоизоляцию и улучшает
термоизоляционные свойства) толщиной 220мм. В местах пропуска
комуникаций и вентблоков запроектированы ребристые плиты перекрытий.
Плиты перекрытия опираются на несущие стены
короткими сторонами по слою свежего цементно-песчаного раствора на 200мм.
Пустоты в торцах плит перекрытия на глубину 200мм
заделываются бетоном. Это предохраняет концы плит от продавливания вышележащей
стеной, а также улучшает тепло- и звукоизоляцию перекрытий.

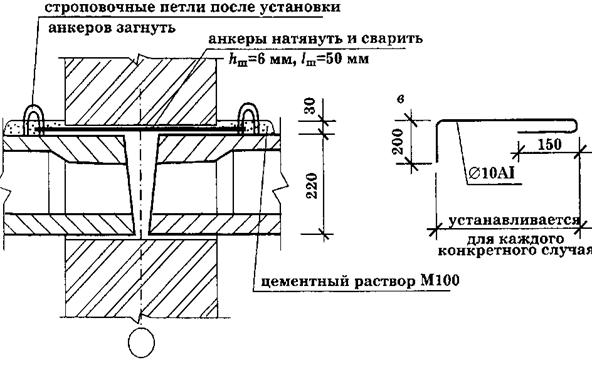

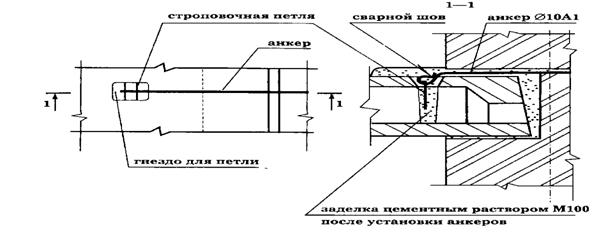

Анкерные связи устанавливают цепочкой через всё здание
в каждой третьей- четвёртой плите ряда. После установки анкеров подъёмные петли
загибают, анкеры и петли накрывают для защиты от коррозии слоем цементно-
песчаного раствора толщиной 30 мм.
Спецификация
элементов плит покрытий
|
Пози-
ция
|
Обозна-
чение
|
Наимено-
вание
|
Количество
на этаж
|
Всего
|
Масса
еденицы,
кг
|
Приме-
чание
|
|
1
|
2
|
3
|
|
1
|
Серия 1.141-1
выпуск 60
|
ПК36.12-3Т
|
18
|
18
|
18
|
54
|
1280
|
|
|
2
|
ПК36.15-3Т
|
58
|
58
|
58
|
168
|
1700
|
|
Лестницы
В здании запроектированы лестницы основного
назначения из сборных железобетонных лестничных маршей и площадок,
расположенных в лестничных клетках, ограждённых капитальными стенами.
Лестничный марш и площадки подобраны по каталогу на основании расчёта.
Расчёт лестничной площадки:
Высота этажа- 2,8м
Уклон лестницы- 1:2
Размеры ступеней-150300мм
Ширина марша-1,75м
1.Определяем ширину лестничной клетки:
В=2В+100+2
1,75+100=3,6м
2. Высота одного марша:
Hэт
/ 2=2800
2=1400мм
3.Число подступёнков в одном марше:
N=1400150=9
4.Длина горизонтальной проекции:
α=300×(N-1)=300×8=2400мм
5.Число проступей:
9-1=8
Принимаем ширину лестничной промежуточной лощадки- 1650мм.
Ширина этажной площадки- 1650мм.
Тогда полная ширина лестничной клетки:
2400+1650+1650=5700мм.
Перегородки
Перегородки в здании из керамического кирпича.
Толщина перегородок: межкомнотных-120мм, межквартирных-380мм.
Перегородки санитарных узлов выкладывают по
металлическому шаблону. После укладки двух рядов его убирают.Кладку ведут с
перевязкой швов на растворах М100.
Зазоры между перегородками и стенами тщательно
конопатят.
Устойчивость перегородок обеспечивается
укладкой арматуры в горизонтальные швы и вертикальные штрабами, оставленные в
местах примыкания к капитальным стенам.
Кровля
В здании запроектирована чердачная стропильная крыша.Кровля
выполнена из металлочерепицы, с холодным чердаком.
Кровлю поддерживает стропильная система, состоящая
из мауэрлатов- опорных брусьев, укладываемых на наружные стены, стоек и
прогонов устанавливаемых в середине здания; стропил- балок, уложеных по скату,
и опалубки из досок, скомбинированой с обрешёткой из брусков, на которые
непосредственно укладывается кровельный материал. Шаг стропил-1 м.
Металлочерепица представляет собой профилированые
листы с продольными волнами и поперечными гофрами, конфигурация которых
воспроизводит вид традиционной черепицы.Толщина-0,5мм ; полезная ширина-
1100мм; максимальная длина- 7м.Шаг поперечного рисунка – 350мм.
Обрешётка крепится к стропилам при помощи гвоздей.
Между стропилами и обрешёткой укладывается слой пароизоляции. Листы
металлочерепицы крепятся к обрешётке при помощи шурупов, с учётом 6 штук на 1 м2.
Наружный организованный водосток равен:
Общая площадь кровли:
Sобщ=573
м2
Из расчёта одна воронка обслужит 33 м2
кровли
Количество водосточных труб:
Nтруб=
штук.
Наружная и внутренняя отделка
Наружная отделка:
Цокольная часть здания облицовывается плитками
декоративного камня.
Наружная стена облицована керамическим кирпичом.
Внутренняя
отделка:
В коридорах стены отштукатурены и покрыты
специальными красками.
В комнатах стены оклеены обоями. В кухнях на высоту
рабочей зоны(1 метр от уровня пола) стена облицована плиткой. Остальная
часть стены оштукатурена и покрыта специальной краской.
Санузел облицован керамической плиткой.
Полы
Дощатые полы
Для покрытия деревянных полов применяются древесина
хвойных и лиственных пород. Это строганные шпунтованные доски первого и второго
сорта. Толщина досок составляет 29мм. Ширина досок после острожки, выборки
гребней и пазов, составляет 115мм.
Для лаг применяются доски 2-го и 3-го сорта
влажностью не более 18%.Толщина лаг-50мм, а подкладок-30мм; ширина лаг-100мм.
В качестве звукоизоляции служат звукоизоляционные
ленточные подкладки .
Устройство досчатого пола заканчивается установкой
плинтусов между полом и стеной по всему периметру помещения. Для крепления
плинтусов в стенах через каждые 70см электродрелью просверливается отверстие и
забиваются деревянные пробки.
Для обеспечения звукоизоляции между плинтусом и
стеной устраиваются прокладки из мягкой древесноволокнистой плиты или другого
материала.
Плиточные полы
1. Плиточные
полы устраиваются в санузлах. Эти полы представляют собой конструкцию, в
которую входят следующие элементы:
2. Покрытие
из керамических плиток.
3. Прослойка,
связывающая покрытие с перекрытием.
4. Стяжка
из цементно-песчаного раствора.
5. Гидроизоляционный
слой.
6. Звукоизоляционный
слой.
В коридорах предусмотрены линолиумные полы.
Основанием под линолиумный пол служит лёгкий бетон.
При устройстве пола покрытие из синтетических материалов укладывается на
древесноволокнистые плиты. Раскладка плит по огрунтованному основанию
выполняется в разбежку с зазорами между листами 3-5 мм. Наклеиваются плиты на
горячей битумной мастике.
При примыкании полов к стенам особое внимание
уделяется звукоизоляции. Полы отделяются от стен упругими прокладками. Зазоры
около 10 мм в примыканиях полов к стенам перекрываются деревянными плинтусами.
В санузлах гидроизоляционный ковёр подстилающего
слоя заводится на стену на высоту 0,3 м.Поверх него устраивается плинтус из
керамических плиток на армированном стальной сеткой цементно-песчаном растворе
|
Номер
помеще-ния
|
Тип
пола
|
Схема пола
|
Элементы
пола и их
толщина,
мм
|
Площадь,
м2
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2.8. Окна и двери.
Окна запроектированы с тройным остеклением (со
стеклопакетами и стеклом изнутри) со спаренными переплётами, двухстворчатые.
Всего запроектировано 2 типа окон:
Эскизы окон
Запроектировано 3 типа дверей:
Эскизы
дверей
Ведомость проёмов
|
Марка
поз
|
Размер
проёма в кладке bxh, мм.
|
|
ОК1
|
1790×1500
|
|
ОК2
|
1330×1500
|
|
ОК3
|
1200×1500
|
|
ДБ1
|
900×2000
|
|
ДБ2
|
600×2000
|
|
ДБ3
|
1930×2100
|
Спецификация элементов заполнения
|
Позиция
|
Обозначение
|
Марка
|
Кол-во
|
|
ОКНА
|
|
ОК1
ОК2
ОК3
|
О3С15 – 17,9СПС
О3С15 – 13,3СПС
ОС12 – 13,3СП
|
15 – 17,9
15 – 13,3
12 – 13,3
|
36
18
2
|
|
ДВЕРИ
|
|
Д1
Д2
Д3
|
ДВДГ 20-9Ф
ДВДГ 20-6Ф
ДВДГ 21-19,3Ф
|
20 – 9
20 – 6
21 – 19,3
|
66
36
2
|
Спецификация
основных сборных железобетонных конструкций
|
Поз
|
Обозначение
|
Наименование
|
Количество
|
Масса ед., кг
|
Примечание
|
|
Плиты перекрытий
|
|
1
|
Серия 1.141-1
выпуск 60
|
ПК36.12-3Т
|
54
|
1280
|
|
|
2
|
ПК36.15-3Т
|
168
|
1700
|
|
|
Фундаменты
|
|
1
|
ГОСТ 13580-85
|
ФЛ12.12-1
|
81
|
780
|
|
|
2
|
ГОСТ 13580-85
|
ФЛ10.12-1
|
34
|
650
|
|
|
3
|
ГОСТ 13580-85
|
ФЛ10.24-1
|
4
|
1380
|
|
|
4
|
ГОСТ 13580-85
|
ФЛ12.24-1
|
8
|
1630
|
|
|
5
|
ГОСТ 13580-85
|
ФЛ10.8-1
|
18
|
420
|
|
|
6
|
ГОСТ 13580-85
|
ФЛ12.8-1
|
1
|
500
|
|
|
Лестничные марши и площадки
|
|
ЛП1
|
Серия 1.152.1-8
выпуск 1
|
2ЛП22.15-4-К
|
6
|
1200
|
|
|
ЛП2
|
ЛПФ28.11-5
|
6
|
900
|
|
|
ЛМ1
|
Серия 1.151.1-6
выпуск 1
|
1ЛМ27.12.14-4
|
8
|
1520
|
|
|
ЛМ2
|
Серия 1.251.1-4
выпуск 1
|
2ЛМФ42.15.18-5
|
2
|
1160
|
|
|
Перемычки
|
|
1
|
Серия 1.038.1-1
выпуск 1
|
5ПБ25-27
|
78
|
338
|
|
|
2
|
3ПБ21-8
|
36
|
137
|
|
|
3
|
5ПБ18-27
|
40
|
250
|
|
|
4
|
3ПБ18-8
|
20
|
119
|
|
|
5
|
3ПБ25-8
|
2
|
162
|
|
|
6
|
3ПБ13-37
|
198
|
85
|
|
|
7
|
Серия
1.038.1-1
выпуск 1
|
1ПБ10-1
|
36
|
20
|
|
|
8
|
1ПБ13-1
|
24
|
25
|
|
Литература
1. Л.М.Ржецкая,Т.П.Макогон
«Гражданские и промышленные здания» – Мн.Дизайн «Про».2002.
2. А.С.Козловский
«Кровельные работы» - М. «Высшая школа» .1973
3. В.Н.Дамье-Вульсон,
Н.Н.Завражин «Устройство полов» - М. «Высшая школа». 1986.
4. В.М.прасол
«Проектирование жилых и общественных зданий» - Гомель 2005.
5. А.З.Буханов,
Е.Н. Белоконев, Т.М.Белоконева, А.А.Чистяков «Основы архитектуры зданий и
сооружений» - Феникс 2008.
6. Б.А.Миткин,
А.И.Титов «Справочное пособие по отделочным работам»- Мн. «Вышейшая школа»
1977.
7. В.И.Рыженков
«Кровли, крыши, мансарды» - М. «Оникс» 2005.
8. А.С.Стаценко,
А.И.Тамкович «Технология и организация строительного производства» - Мн.
«Вышэйшая школа» 2000.
