Графические изображения в черчении: что это такое и где они используются

Что такое графические изображения простыми словами

Если говорить без сложных формулировок, графическое изображение — это способ показать информацию не сплошным текстом, а визуально.

То есть вместо длинного объяснения человек использует:

• линии;
• точки;
• штрихи;
• контуры;
• условные знаки;
• формы;
• взаимное расположение элементов.

Благодаря этому информация воспринимается быстрее и понятнее.

В черчении графические изображения особенно важны, потому что здесь они заменяют большое количество слов. Вместо абзаца текста о форме детали, ее размерах, отверстиях, выступах, сечениях и соединениях инженер или студент показывает все это графически. Если изображение выполнено правильно, его можно читать почти как технический язык.

Именно в этом и состоит суть графического изображения в черчении: оно не просто показывает предмет, а передает о нем точные сведения.

Важно понимать, что графическое изображение — это не обязательно один только чертеж. К этой группе относятся разные формы визуальной передачи информации. У каждой из них своя задача, свой уровень точности и своя область применения.

Если совсем коротко, то графические изображения нужны тогда, когда информацию удобнее:

• показать, чем описывать;
• структурировать, чем пересказывать;
• увидеть сразу, а не собирать по фразам.

И вот в этом смысле черчение без графических изображений просто невозможно. Потому что вся его логика строится именно на визуальной передаче смысла.

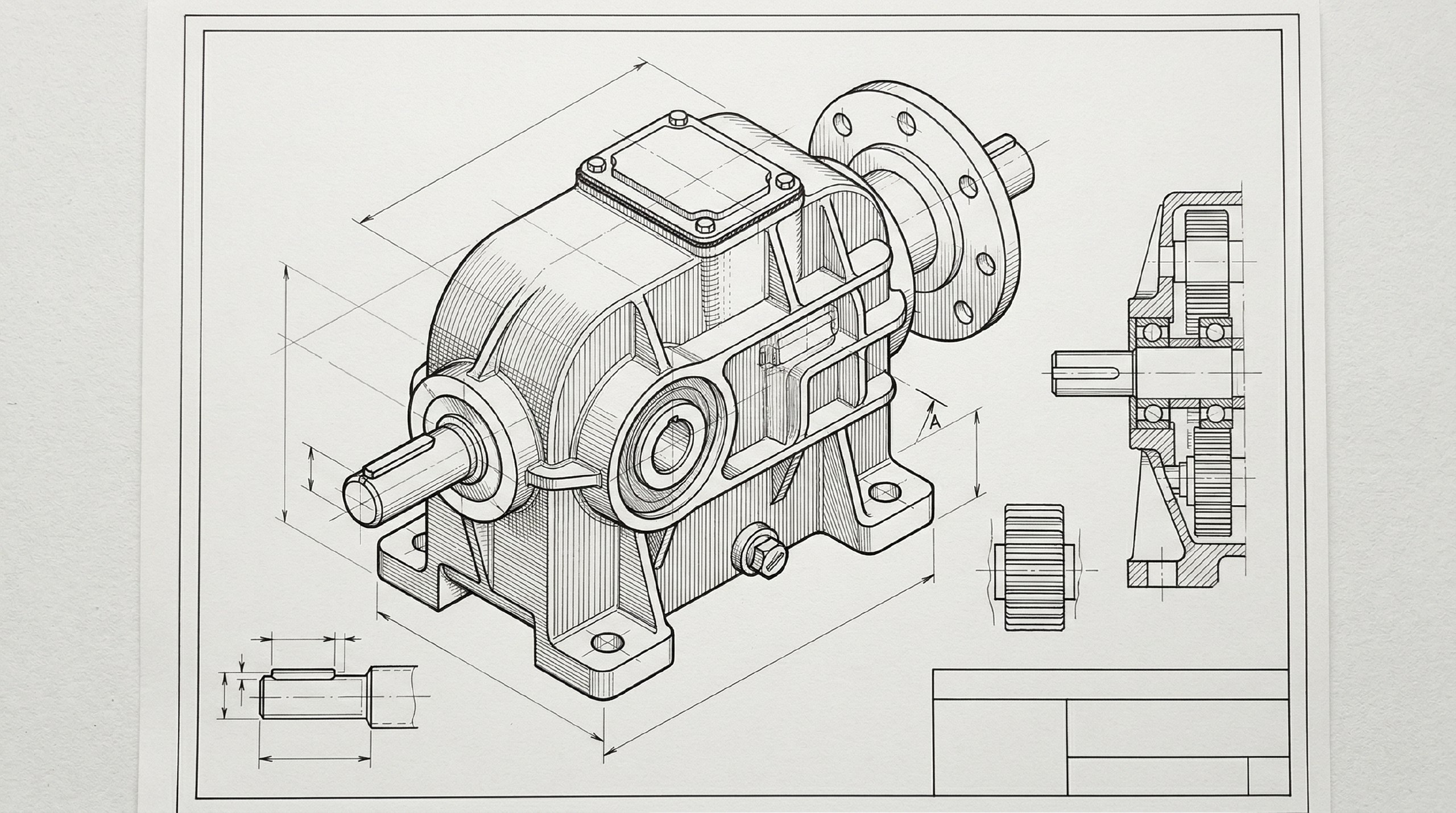

Какие графические изображения используют в черчении

Вот здесь тема становится особенно понятной. Потому что пока человек слышит общее определение, оно кажется немного расплывчатым. Но как только появляются виды графических изображений, все быстро становится на свои места.

В черчении и смежных учебных дисциплинах чаще всего встречаются несколько основных форм.

К ним относят

• чертеж;
• эскиз;
• технический рисунок;
• техническую иллюстрацию;
• схему;
• диаграмму;
• график.

На первый взгляд все это похоже на “разные картинки”. Но на практике между ними есть очень заметная разница.

Чертеж — это самая строгая форма графического изображения. Он создается по правилам, связан с точностью, размерами, проекциями, условностями и стандартами. Его задача — не просто показать предмет, а передать его так, чтобы по этому изображению можно было понять форму, устройство и параметры объекта.

Эскиз более свободный. Он тоже передает конструкцию и форму, но не требует такой жесткой формализации, как чертеж. Это рабочая графическая заготовка, которая помогает быстро зафиксировать идею или вид предмета.

Технический рисунок нужен тогда, когда важно показать объект наглядно, визуально понятно и без полной чертежной строгости. Он ближе к реальному зрительному восприятию формы.

Техническая иллюстрация помогает объяснить устройство, принцип работы или внешний вид объекта. Она особенно полезна в обучении, инструкциях и пояснительных материалах.

Схема показывает не столько внешний вид, сколько связи между элементами. Именно поэтому схемы так удобны там, где нужно показать устройство системы, последовательность процессов или логику соединений.

Диаграмма и график уже ближе к аналитической форме. Они нужны для сравнения, зависимости, структуры и динамики данных.

То есть один и тот же большой термин “графические изображения” на самом деле включает целую группу визуальных инструментов, и каждый из них работает по-своему.

Чем чертеж отличается от эскиза, схемы и технического рисунка

Это как раз тот момент, где студенты чаще всего начинают путаться. Потому что все перечисленное связано с графикой, но это не делает их одинаковыми.

Проще всего различать их по задаче.

Если говорить коротко

• чертеж нужен для точной технической передачи;
• эскиз — для быстрой фиксации формы и идеи;
• технический рисунок — для наглядного показа объекта;
• схема — для отображения связей и структуры;
• график — для зависимостей;
• диаграмма — для сравнения и соотношений.

Чертеж отличается прежде всего точностью. В нем важны размеры, масштаб, оформление, виды, линии, условные обозначения. Это не свободный рисунок, а строгий рабочий документ.

Эскиз проще. Его можно назвать предварительной формой графического изображения. Он нужен, когда важно быстро зафиксировать мысль, конструкцию или форму, не тратя время на полное оформление по всем правилам.

Технический рисунок ценен тем, что помогает понять предмет визуально. Он делает форму более очевидной. То есть если чертеж читают как технический документ, то технический рисунок воспринимают скорее как удобное визуальное объяснение.

Схема вообще может быть не похожа на предмет внешне. И в этом ее сила. Она показывает связи, порядок, взаимодействие элементов и устройство системы.

На практике это значит следующее:

• если важны размеры — нужен чертеж;
• если нужно быстро набросать форму — подойдет эскиз;
• если надо показать принцип соединения — удобнее схема;
• если надо объяснить внешний вид — поможет технический рисунок.

Как только студент начинает различать не название, а функцию каждого вида, тема сразу становится намного легче.

Где графические изображения используются кроме черчения

Если ограничить разговор только черчением, картина будет неполной. Потому что графические изображения давно вышли далеко за пределы инженерной графики.

Они используются почти везде, где информацию нужно передать быстро, наглядно и без длинных объяснений.

Основные области применения такие

• инженерия;
• архитектура;
• строительство;
• машиностроение;
• дизайн;
• образование;
• аналитика;
• производство;
• техническая документация;
• цифровые интерфейсы.

В инженерии графические изображения помогают проектировать детали, узлы, конструкции и механизмы.

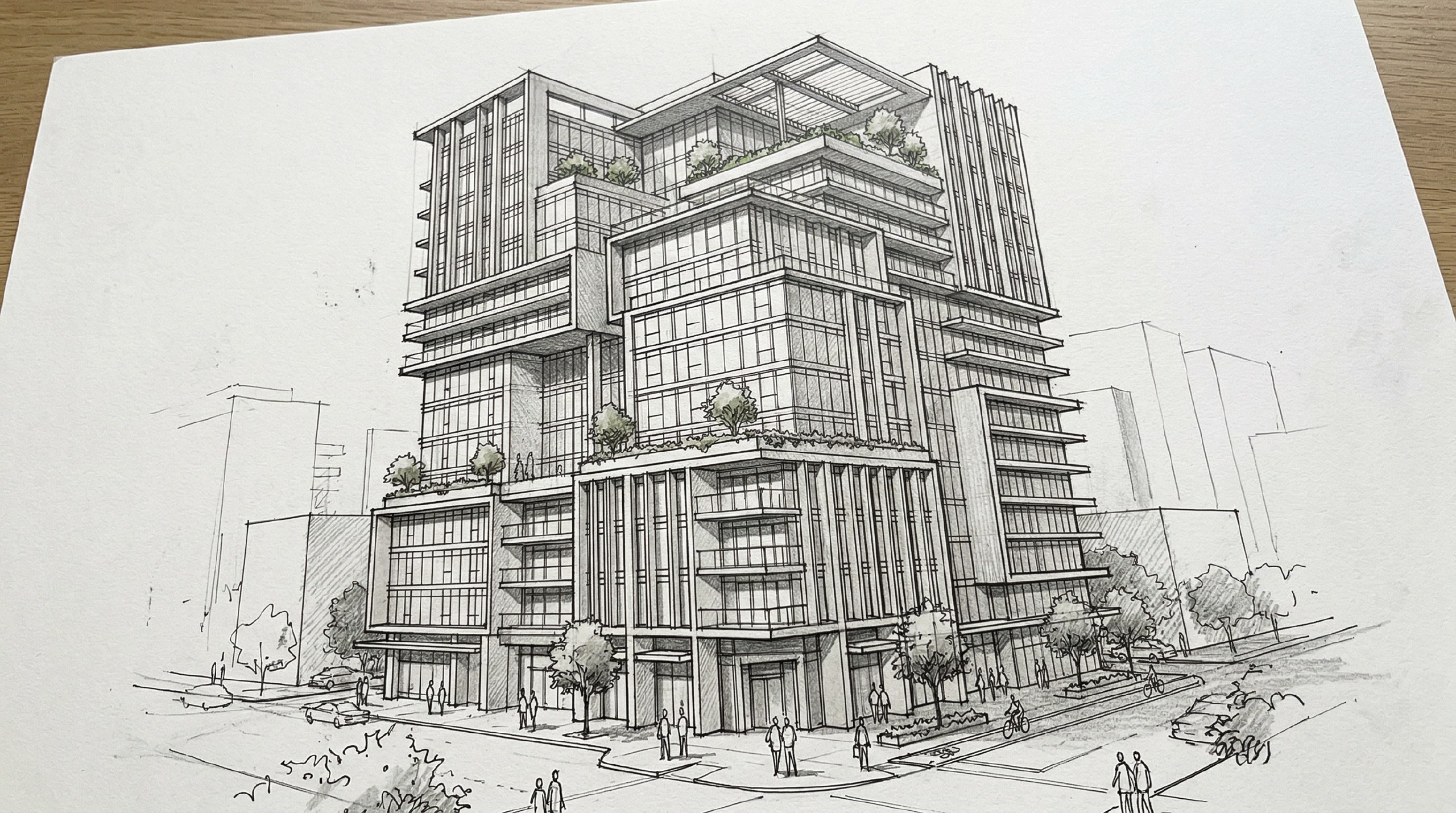

В архитектуре и строительстве они нужны для планов, фасадов, разрезов, узлов и общей организации пространства.

В образовании они помогают объяснять сложные темы быстрее, чем это делает сплошной текст.

В аналитике графики и диаграммы делают видимыми зависимости, соотношения и динамику данных.

В инструкциях и технической документации схемы и иллюстрации позволяют понять устройство объекта или порядок действий без длинного словесного описания.

Именно поэтому графические изображения ценны не только как “элемент черчения”, а как универсальный визуальный язык.

Но здесь есть важная тонкость. В разных областях одна и та же графическая форма может работать по-разному. В черчении важнее точность. В дизайне — выразительность и читаемость. В аналитике — ясность данных. В обучении — наглядность.

То есть графические изображения не меняют свою природу, но меняют акцент в зависимости от задачи.

Почему графические изображения так важны именно в черчении

Черчение без графических изображений вообще трудно представить. Потому что весь смысл этой дисциплины как раз и состоит в том, чтобы передавать информацию о предмете через строго организованное визуальное представление.

Если бы инженер, конструктор или студент описывал деталь только словами, это заняло бы слишком много времени и все равно не дало бы той точности, которую обеспечивает графика.

Именно графическое изображение позволяет сразу показать:

• форму предмета;
• размеры;
• расположение элементов;
• отверстия и выступы;
• внутреннее устройство;
• связи между частями;
• особенности конструкции.

В этом и есть главная сила черчения: оно превращает визуальную форму в точный носитель информации.

Причем важно, что в черчении графическое изображение работает не на уровне “примерно похоже”, а на уровне “однозначно читается”. Это и отличает техническую графику от обычного рисунка.

Когда человек смотрит на правильно выполненный чертеж, он должен видеть не художественный образ, а технический смысл.

Поэтому графические изображения в черчении — это не второстепенный инструмент, а основа всей дисциплины. Без них черчение теряет саму свою функцию.

Как понять, какое графическое изображение нужно в конкретной задаче

В учебе вопрос обычно стоит не так: “что такое графические изображения вообще?” На практике он звучит намного конкретнее: “что мне сейчас нужно — чертеж, эскиз, схема или рисунок?”

И вот здесь помогает очень простой подход: смотреть не на название, а на задачу.

Если нужно точно передать предмет с размерами, нужен чертеж.

Если нужно быстро наметить форму или конструкцию — подойдет эскиз.

Если важно показать объект понятно и наглядно — лучше технический рисунок.

Если нужно объяснить связи, устройство или последовательность — удобнее схема.

Если требуется показать зависимость или изменение величин — нужен график.

Если необходимо сравнить доли, объемы или соотношения — подойдет диаграмма.

То есть выбор графического изображения всегда зависит от того, что именно нужно передать.

Полезно задавать себе несколько коротких вопросов:

• мне нужно показать форму или связи;
• важны ли точные размеры;
• нужен ли внешний вид предмета;
• нужно ли передать данные и зависимости;
• будет ли изображение рабочим документом или поясняющим материалом.

Обычно после этого сразу становится ясно, какой формат нужен.

Именно поэтому тема графических изображений важна не только как теория. Она нужна для практики. Потому что в реальной задаче важно не просто знать, какие виды существуют, а понимать, когда использовать каждый из них.

Где студенты чаще всего путаются

У этой темы есть несколько типичных зон путаницы. Причем почти все они связаны не со сложностью самой темы, а с тем, что разные виды графических изображений кажутся слишком похожими.

Чаще всего студенты ошибаются здесь

• считают, что графическое изображение — это только чертеж;
• путают эскиз и чертеж;
• воспринимают технический рисунок как обычную картинку;
• не видят разницы между схемой и чертежом;
• смешивают график и диаграмму;
• не понимают, что у каждого вида своя задача.

Первая ошибка — слишком сужать понятие. На самом деле графические изображения включают больше, чем один чертеж.

Вторая ошибка — считать эскиз “плохим чертежом”. Это неверно. Эскиз — не неудачная версия чертежа, а отдельная форма с другой функцией.

Третья ошибка — думать, что схема обязана быть похожей на реальный предмет. Схема может быть очень условной, и в этом ее смысл.

Четвертая ошибка — смотреть на все графические формы как на одинаковые визуальные объекты. На практике они отличаются по точности, степени условности и назначению.

Если держать в голове главный принцип — сначала задача, потом вид изображения — путаницы становится намного меньше.
