Особенности в проектировании и практической разработке
медицинской информационной системы
Гусев А.В., член-корр. РАМН Дуданов И.П., Романов
Ф.А., Дмитриев А.Г., Карельский научно-медицинский центр СЗО РАМН, Петрозаводск
В
последние годы в России появился целый ряд уникальных разработок в области
комплексных медицинских информационных систем (МИС), предназначенных для
автоматизации работы учреждений здравоохранения. Одними из самых интересных
являются: ин-формационная система "Интерин" (Институт программных
систем РАН), МИС "Артемида", МИС "Амулет" и некоторые
другие. Эти системы не только разработаны, но и активно раз-виваются -
распространения и признания в практическом внедрении они получили за по-следние
2-3 года. В литературе опубликованы положительные отзывы коллективов клиник
самого разного профиля и масштабов об опыте применения информационных систем в
рабо-те [1, 3, 5, 10, 13, 14, 17-20]. Наметилась тенденция на комплексное
решение разносторонних задач лечебного учреждения, что особенно радует и
свидетельствует о качественном росте отечественных разработчиков в области
медицинской информатики.
Однако
при более глубоком изучении этого процесса все сильнее выделяется сущест-венная
проблема: несмотря на наличие глубоко проработанных программных решений,
практически отсутствует опыт полного перехода на электронный принцип хранения и
обра-ботки информации в лечебном учреждении [8, 11]. Имеется ряд серьезных
преград, через ко-торые не могут перешагнуть даже современно оснащенные клиники
в своем стремлении от-казаться от бумажных носителей информации и повысить
эффективность в организации сво-ей работы. Все они могут быть объединены в
несколько групп.
Во-первых,
существующая в России правовая база не обеспечивает должного уровня юридической
защиты медицинских работников, применяющих информационные технологии в
повседневной практике. Во-вторых, финансовые ресурсы большинства учреждений
здра-воохранения пока не могут позволить им приобрести достаточное количество
компьютерной техники и дорогостоящего программного обеспечения для комплексной
автоматизации. По-этому этот процесс успешно протекает лишь в некоторых,
зачастую далеких от медицинской направленности, разделах работы ЛПУ:
статистика, бухгалтерия, автоматизация работы ад-министративного звена и т. д.
В третьих, в России практически отсутствует школа, которая бы готовила
профессионалов высокого уровня в области разработки и внедрения именно комплексных
медицинских информационных систем, людей по определению работающих на стыке
сложнейших наук - медицины и прикладной математики. Для становления
отечест-венной школы в этой области творческим коллективам необходимо
обмениваться наблюде-ниями и мнениями в разработке программных продуктов,
накапливая тем самым специаль-ные знания и формируя потенциально выгодные
направления в поиске эффективных реше-ний разработки и внедрения комплексных
МИС.
Коллектив
авторов имеет 5-летний опыт в разработке медицинской информационной системы. За
это время изучена на практике эффективность различных подходов. Применя-лись
Microsoft FoxPro разных версий, CA Clipper, Lotus Notes, начиная с версии 4.6,
СУБД Microsoft SQL Server, Microsoft Access, Borland Paradox, MySQL и IBM DB2.
Апробирован вариант написания программного обеспечения на Borland Delphi,
сервлеты на Java, применя-лись Lotus Designer и мультиплатформенный Lotus
Script и некоторые другие технологии. Серверная часть системы работала под
управлением Microsoft Windows NT Server, Microsoft Windows 2000 Server и Red
Hat Linux 6.0. В качестве клиентской операционной системы применялись все
версии Windows, начиная с Microsoft Windows 95. Кроме инструментария, была
проведена работа по изучению эффективности различных методик проектирования
ба-зы данных МИС. В итоге мы остановились на применении принципа
объектно-реляционной парадигмы в проектировании БД МИС [4]. Кратко концепция
этого подхода выражается в том, что в силу особенностей предметной области
необходимо разрабатывать информацион-ную систему на базе синтеза двух,
различных по своей природе, систем управления базами данных (СУБД) -
объектно-ориентированной и реляционной. Только на основе этого синтеза удается
исключить недостатки обоих СУБД и использовать их достоинства. В качестве
ос-новной СУБД используется Lotus Domino Server R6.0.3 для функционирования
объектной части МИС и MySQL 4.0.17 для реляционной составляющей системы.
Разработка программ-ного обеспечения ведется в среде Lotus Designer R6.0.2 и
Borland Delphi 6 Professional SP3. В ходе изучения эффективных способов
создания приложений для системы найдено несколько, на наш взгляд, интересных
находок.
Во-первых,
одной из самых существенных причин увеличения стоимости МИС мы считаем высокую
стоимость самой разработки. Изучив причины этого явления, мы пришли к выводу,
что не последнюю роль в этом сыграла традиция создания медицинских
информа-ционных систем на основе так называемых АРМ-ов (автоматизированных
рабочих мест). Причем зачастую под АРМ-ом понимается именно клиентское
программное обеспечение, хотя изначально этот термин имел более широкое
толкование [10]. Чаще всего разработка АРМ-ов ведется по следующей методике:
разработчики выбирают некоторую общую задачу (например, создание электронной
истории болезни для стационара), проектируют структуру базы данных,
разрабатывают приложение для работы с ней. Нередко это приложение выпол-няется
в виде нескольких версий - АРМ главного врача, АРМ регистратора, АРМ лаборанта
и т. д. Разработка систем в 65% случаев ведется на Borland Delphi. При этом
даже на выпуск очень сырой версии АРМа тратится 4-8 месяцев. Затем столько же
времени уходит на обкат-ку. Вместе с тем, по нашим оценкам, разработчику
приходится 10-20% времени тратить на создание специфичного для медицинской
области кода. Остальная часть, причем самая тру-доемкая и ответственная,
приходится на разработку механизмов, обеспечивающих целост-ность данных,
подсистему безопасности и администрирования МИС, связь с периферийным
медицинским оборудованием и т. д.
Однако,
не вызывает сомнений, что эти решения значительно уступают промышлен-ным
решениям для корпоративного рынка, над которыми трудятся лучшие специалисты и
которые прошли многолетнюю проверку. В связи с этим вызывают недоумение
подобные попытки "изобрести велосипед". На наш взгляд, разработка МИС
не должна осуществляться созданием и дальнейшей интеграцией отдельных АРМов.
Для создания МИС необходимо применять готовые программные платформы для
групповой работы, уже имеющие в своем арсенале мощные средства для
мультиплатформенной разработки программы, готовые тех-нологии для развертывания
и управления подсистемой безопасности. В своей работе мы вы-брали пакет
групповой работы Lotus Notes/Domino, разрабатываемый в настоящее время
корпорацией IBM. Эта платформа является за рубежом стандартом "де
факто" для создания мощных информационных систем, ориентированных на
обработку электронных документов и мы считаем, что она наиболее подходит для
создания медицинских информационных сис-тем.
Работа
над созданием МИС "Кондопога" на основе Lotus Notes/Domino версии 4.6
на-чата в сентябре 1999 года. Через 2 месяца МИС, включающая подсистемы работы
врача, клинической и биохимической лаборатории, функциональной и
рентгенологической диагно-стики, аптеки и планирования рабочего времени была
поставлена в эксплуатацию. А еще че-рез 2 месяца лечебное учреждение,
использующее систему, полностью перешло на элек-тронный способ хранения
информации, отказавшись от бумажных носителей.
Вторым
важным решением явился отказ от проектирования базы данных МИС по
функциональному назначению, когда для отдельной задачи (например, подсистема
лабора-тории, функциональной диагностики, консультационная и т. д.) создавалась
своя база дан-ных. Хотя такой подход имеет ряд преимуществ, главным из которого
является снижение требований к аппаратной мощности сервера за счет разделения
потоков пользовательских запросов к отдельным БД. Однако было избрано
проектирование БД МИС таким способом, что вся информация собиралась вокруг
пациента и хранилась физически в одной БД.
Однако
количество таких БД в МИС является вариабельным и зависит от количества
функциональных групп пользователей, имеющихся в ЛПУ. Так, в стационаре это
может быть выделенная БД для каждого отделения или корпуса. Для поликлиники -
это могут быть БД, разделенные по участкам обслуживания. Кроме того, в этих БД
специальным образом хра-нится только актуальная информация, а неиспользуемые
данные помещаются в БД архива. Для решения ряда задач может быть принята либо
связанная с объектно-ориентированным ядром реляционная БД, либо специальным
образом сконструированные представления, ко-торые мы называем регистрами (рис.
1).

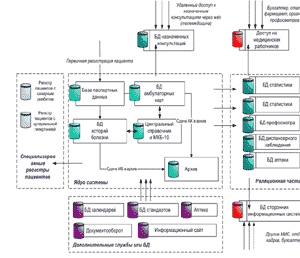

Рис.
1. Укрупненная схема объектно-реляционной базы данных медицинской
информационной системы
Проектирование
структуры БД, таким образом, позволяет достичь стабильно малого объема БД МИС в
течение практически всего срока ее эксплуатации, а тем самым обеспе-чить
максимально возможную производительность работы МИС. Так, начиная с 1999 года
база данных историй болезни пациентов, проходящих реабилитацию в медицинском
центре, имеет объем 26-29 Мбайт. При этом вся информация за время работы центра
сохранена, а скорость работы остается стабильно высокой. Сложностью указанной
методики является то, что программное обеспечение информационной системы должно
поддерживать любое коли-чество физических баз данных в ядре системы,
объединенных в одну логическую структуру.
Таким
образом, необходимо разработать алгоритмы всех программ МИС так, чтобы они
могли корректно работать с базой данных текущих документов, состоящей из одной
или не-скольких частей. Это вызвано тем, что в некоторых случаях программам
необходимо обра-ботать данные не только по отдельной части базы данных, но и по
всей имеющейся в ней информации. В связи с этим необходимо перед каждым
обращением к серверу выполнять ряд последовательных шагов:
определить,
какое количество физических баз данных и их имен соответственно установ-лено на
сервере;
определить
возможность доступа к каждой базе данных в отдельности;
выполнить
соответствующий запрос к каждой базе данных, указав в правильном формате полный
адрес, включающий имя сервера и имя базы данных на нем;
обработать
и запомнить полученный ответ;
повторить
шаги 2-4 для каждой базы данных;
сложить
накопленные ответы и обработать их, как единый пакет информации.
Доказано
[5, 10, 16, 17, 19, 20, 22], что для эффективного решения такой задачи
необхо-димо исключить в текстах программ МИС прямое обращение к базам данных.
Взамен этого предложено использовать специальное промежуточное программное

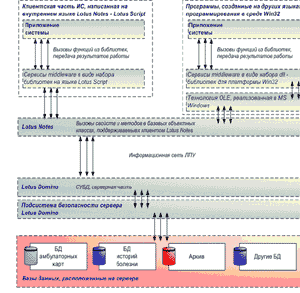

обеспечение, называе-мое сервисами middleware. Схема работы МИС на базе
сервисов middleware показана на ри-сунке 2. С целью определения эффективности
разработки системы с применением объектно-ориентированной технологии на
основании использования сервисов middleware, авторами был выполнен анализ
работы по созданию информационной системы в период 1999-2001 гг. Были получены
следующие данные (таблица 1).
Таблица
1
Использование
однотипного программного кода в различных подсистемах МИС
Подсистема
|
Общий код
|
Уникальный код
|
% от всего
|
% времени на разработку
|
% от всего
|
% времени на разработку
|
Документы ИБ и АК
|
45
|
10
|
55
|
90
|
Лабораторная подсистема
|
74
|
38
|
26
|
62
|
Статистика
|
17
|
9
|
83
|
91
|
Как
представлено в таблице 1, в некоторых видах ПО доля повторяющегося кода
со-ставляет значительную часть. Исключение его из этапа разработки нового
приложения по-зволило сократить среднее время создания новой программы с 3,8 до
2,9 недель (на 23,68%). Кроме этого, использование проверенных библиотек
позволило значительно, на 35-50%, со-кратить количество последующих исправлений
ошибок. Фактически вся основная работа над ошибками была связана с исправлением
уникального кода приложения, в редком случае (в среднем 5-7 ошибок на 100
исправлений) исправлением используемых middleware-сервисов.
Таблица
2
Анализ
ошибок и исправлений в МИС
Подсистема
|
До применения middleware
|
После применения middleware
|
Количество ошибок в неделю
|
Время ис-правления ч/неделю
|
Количество ошибок в неделю
|
Время ис-правления ч/неделю
|
Микроядро системы
|
26
|
4,5
|
2,9
|
3,5
|
Статистика
|
8
|
6,2
|
1,3
|
0,8
|
Лабораторная подсистема
|
1,2
|
3,4
|
0,2
|
Внешние программы
|
13
|
14,2
|
2,5
|
6,5
|
Календари
|
3
|
4,4
|
0,4
|
1,2
|
Дополнительно
с широким применением базовых библиотек класса middleware, выпол-ненных в виде
динамически подсоединяемых библиотек (dynamic link libraries DLL), было
предложено встроить во все основные функции единый обработчик ошибок. В случае
фа-тального прекращения работы какой-то функции middleware он пересылал системе
резуль-тат, переданный по умолчанию, и дополнительно отправлял максимально
возможную ин-формацию разработчику по e-mail. Это позволило сократить время,
необходимое на анализ и исправление ошибки в среднем на 45-55%. Нередко
исправление ошибки производилось уже до того, как пользователь сообщал об этом
программистам [10, 14].
Необходимо
отметить, что применение модели программного обеспечения системы на основе
использования общих сервисов middleware позволяет применять эволюционный
ме-тод, называемый в литературе Spiral Model [12, 18]. При этом возможно
внедрение новых версий информационной системы путем простого подмена базовых
сервисов на новые вер-сии. Эти версии могут работать как со старой
информационной системой, так и с новой, без необходимости повторного обучения
персонала или исправлений в структуре существующей базы данных.
Таким
образом, применение сервисов middleware позволило в среднем увеличить
появ-ление новых версий программ с 4 до 7 в месяц (на 75%), снизив удельную
стоимость каждой новой версии на 22%. Применение указанных технологий позволило
разработать систему со значительной экономией. Так, разработка крупнейшей
отечественной МИС "Интерин" длит-ся 9 лет, штат разработчиков
насчитывает 25 человек. Разработка ИС, в которой принимают участие авторы,
осуществляется 4 года и только 2 последних из них в ней постоянно участ-вует 2
программиста. Приняв, что данная МИС содержит только 50% от возможностей МИС
"Интерин", зарплата одного программиста составляет около $300 (долл.
США), а работа ве-дется 11 месяцев в году, получена экономия по сравнению с
традиционными технологиями около $75900 в год. Таким образом, за 4 года работы
стоимость разработки МИС на основе объектно-реляционного подхода составила 5,3%
от суммы, которая потребовалась бы для создания МИС с применением традиционного
подхода.
Рис.
2. Схема работы промежуточного программного обеспечения и его место в структуре
программ медицинской информационной системы
На
этапе, когда ИС становится пакетом многочисленных программ, остро встает вопрос
их поддержки. Актуальность ее растет вместе со сроком эксплуатации и ростом
количества пользователей. Наряду с начальными капитальными затратами,
администрирование инфор-мационной системы составляет значительную цифру в смете
расходов ЛПУ [3, 5, 10, 14]. Применение сложных комплексных информационных
систем требует высококвалифициро-ванного штата программистов и администраторов
[12, 15]. С ростом количества подключен-ных к базе данных системы пользователей
растет и сложность ее обслуживания. В таблице 3 приведены средние еженедельные
затраты времени работы администратора МИС, получен-ные в результате
хронометрических исследований в медицинском центре.
Таблица
3
Трудозатраты
администратора МИС
№
|
Вид деятельности
|
% общего времени
|
Примечание
|
1
|
Обслуживание вызовов пользователей на местах
|
38
|
|
2
|
Установка пакетов исправлений
|
17
|
|
3
|
Отправка сообщений об ошибках разработчикам системы
|
7.8
|
|
4
|
Плановое обслуживание клиентских ПК (дефраг-ментация
диска, проверка на вирусы)
|
6,9
|
|
5
|
Знакомство с литературой
|
5
|
|
6
|
Анализ журналов безопасности
|
4
|
|
7
|
Установка новых приложений
|
3,5..45,7
|
45,7% при вне-дрении системы
|
8
|
Контроль за новыми версиями ПО и публикация-ми исправлений
|
3,2
|
|
9
|
Исправление сбоев в клиентских операционных системах
|
0,1-2,1
|
Максимум при Windows 95/98
|
10
|
Внесение исправлений в системные справочники, текущие
изменения настроек приложений
|
0,3-8,6
|
Максимум - при внедрении
|
11
|
Прочие
|
14,2
|
|
Использование
встроенных в middleware-приложений глобальных обработчиков оши-бок позволяет
сократить время по п. 3 (отправка отчетов об ошибках) практически до нуля, т.
к. вся ключевые отчеты система формирует и отправляет автоматически.
Обслуживание вызовов пользователей, исправление локальных сбоев на компьютерах
пользователей и вне-сение исправлений в справочники системы являются практически
неуправляемыми факто-рами. Плановое обслуживание компьютеров, анализ журналов
работы системы, чтение спе-циальной литературы являются постоянными величинами,
истекающими из функциональ-ных обязанностей администратора системы.
Следовательно,
управляемыми факторами, способными сократить (перераспределить) трудозатраты
технического персонала на обслуживание системы являются: установка при-ложений
системы, установка исправлений (в т. ч. самой ИС и общесистемного ПО), контроль
за новыми версиями ПО. Причиной высоких показателей в этих категориях является
тради-ционный способ установки прикладного ПО: администратор сети запускает
инсталляцион-ные пакеты на компьютерах пользователей, а затем по мере появления
и т. н. "заплатки" к ним. Учитывая высокие показатели в выходе новых
версий отдельных программ МИС на ба-зе ООП, 1 администратор может обслуживать
до 22-25 пользователей. По нашему опыту, время от появления пакета исправлений
до его полной инсталляции на всех компьютерах се-ти может составлять от 2-3
суток при работе 50 станций до 4-7 суток при работе 100-150 станций. Этот факт
чреват тем, что злоумышленник может воспользоваться этим промежут-ком для
нарушения системы безопасности или другого нанесения вреда, если он знает
меха-низм ошибки, которую планируется исправить "заплаткой".
Анализируя
эти проблемы, было предложено использовать технологию установки и об-новления
приложений [8, 11, 14]. Суть ее работы состоит в следующем: в системе имеется
выделенная база данных дистрибутивов приложений. Все команды на запуск
приложений используют в своей работе специальный сервис, предоставляемый
системой. Ей передается команда на запуск приложения, содержащая код программы
и параметры ее запуска. Всю необходимую работу выполняет система, используя
следующий алгоритм (рис. 3).
Определяется,
имеется ли описание программного продукта с переданным кодом в цен-тре
программ. Если описание не найдено, выдается сообщение об ошибке.
Проверяется,
имеется ли вызываемое ПО на компьютере пользователя: если нет, произ-водится
инсталляция программного обеспечения - из базы данных извлекаются необхо-димые
файлы и настройки, создается программная папка и выполняется копирование файлов
и т. д. После окончания процесса установки исполняемый файл запускается.
Если
вызываемое ПО имеется на компьютере пользователя, проверяется его версия и
сравнивается с версией в центре программ. В случае, если на локальном
компьютере со-держится устаревшая версия, производится обновление программных
файлов в зависимо-сти от настроек одним из следующих способов:
метод
переустановки. Он является наиболее простым решением. При его использова-нии,
однако, механизм синхронизации должен оценить следующие факторы: доступность
обновленного дистрибутива, его объем и время копирования на данную рабочую
станцию, права доступа данного пользователя к нужному дистрибутиву, возможные
ограничения, накладываемые администратором сети на данный дистрибутив;
метод
обновления. Он более трудоемкий. Его суть в том, что на данном компьютере
приложение не переустанавливается целиком, а лишь перезаписывается его
исправленная часть. Этот метод имеет преимущество в том, что объем данных для
исправления значи-тельно меньше по сравнению с полным дистрибутивом.
метод
исправления справочников. Применяется, если приложение само не изменило свою
версию, однако его справочник устарел по сравнению с эталоном системы.
Если
все проверки пройдены, исполняемый файл запускается.

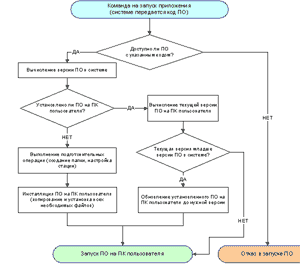

Рис.
3. Алгоритм работы подсистемы установки и обновления программ
Применение
данной технологии позволило сократить время, необходимое на обновле-ние
клиентского программного обеспечения с 2-3 дней до 5-10 сек. (в среднем),
снизить за-траты ЛПУ на администрирование информационной системы на 47,8% за
счет снижения трудозатрат администратора системы и возможности совмещения
ставок программиста и администратора. Ежегодная экономия составляет около $72
на одного пользователя.
Список литературы
Айламазян
А. К., Гулиев Я. И. Данные, документы и архитектура медицинских инфор-мационных
систем. #"#">http://www.citforum.ru/
