Основи безпеки дорожнього руху
МІНІСТЕРСТВО
ОСВІТИ І НАУКИ
Національний
університет «Львівська політехніка»
КОНТРОЛЬНА
РОБОТА
з
дисципліни «Основи безпеки дорожнього руху»
Виконав Кравчук А.І.
Перевірив Качмар Р.Я.
Львів
- 2013
Задача №1
Розв’язати за методикою сталого
радіуса повороту напряму та зворотну задачу безпечного маневру об’їзду
перешкоди з габаритами (рис.1). Приймається, що швидкість
автомобіля , км/год протягом усього маневру є
незмінною. Зобразити схему об’їзду автомобілем перешкоди.
Пряма задача. Визначити
мінімальну відстань від автомобіля, до перешкоди достатню для можливості
здійснення безпечного маневру об’їзду.
Обернена задача. Визначити,
чи є технічна можливість об’їхати перешкоду, якщо в момент, коли водій помітив
її відстань від автомобіля до перешкоди становить .

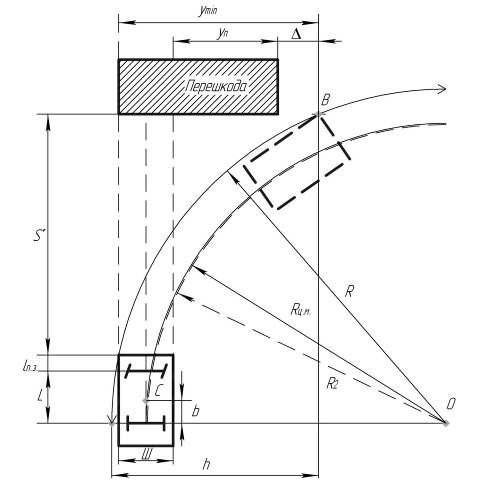

Рис. 1. Розрахункова схема
об’їзду перешкоди
Таблиця 1
Вихідні дані до задачі №1
Тип та стан дорожнього покриття
|
yn, м
|
Пряма задача
|
Обернена задача
|
|
|
va, км/год
|
Марка АТЗ
|
va, км/год
|
Марка АТЗ
|
Sn, м
|
Мокрий асфальтобетон
|
0,2
|
80
|
ЗИЛ-130
|
50
|
ВАЗ-2107
|
30
|
Розв’язок.
Пряма задача.
Визначимо безпечний інтервал між
автомобілем і перешкодою:
,
де - інтервал між перешкодою, та
автомобілем (м), []=км/год;
Визначаємо мінімальну
величину поперечного зміщення автомобіля, м, необхідну для відвороту від
перешкоди:
,
маневр обгін поворот автомобіль
де - відстань, на яку виступає
перешкода від крайньої правої габаритної точки автомобіля (м); Ш - габаритна
ширина АТЗ (м);
Радіус повороту центра мас,
при якому поворот автомобіля відбудеться без заносу:
,
де - коефіцієнт зчеплення шин коліс
автомобіля у поперечному напрямі;
Визначаємо радіус переміщення
центру задньої осі автомобіля:
,
де b - відстань
по горизонталі від центра мас до осі задніх коліс, м;
Радіус траєкторії передньої
габаритної точки визначається так:
,
=145.2999м
де - база транспортного засобу, м; - передній звіс автомобіля, м;
Визначаємо висоту сегменту :
, ,
Отже, мінімальна відстань,
достатня для здійснення безпечного маневру об’їзду перешкоди, становить
48.8131м .
Обернена задача.
Визначимо безпечний інтервал
між автомобілем і перешкодою:
,
де - інтервал між перешкодою, та
автомобілем (м), []=км/год;
Визначаємо мінімальну
величину поперечного зміщення автомобіля, м, необхідну для відвороту від
перешкоди:
,
де - відстань, на яку виступає
перешкода від крайньої правої габаритної точки автомобіля (м); Ш - габаритна
ширина АТЗ (м);
,
де - коефіцієнт зчеплення шин коліс
автомобіля у поперечному напрямі;
Визначаємо радіус переміщення
центру задньої осі автомобіля:
,
де b - відстань
по горизонталі від центра мас до осі задніх коліс, м;
Радіус траєкторії передньої
габаритної точки визначається так:
,
=57.119м
де - база транспортного засобу, м; - передній звіс автомобіля, м;
, ,
За відомою величиною визначаємо поперечне зміщення
автомобіля і, порівнюємо його з . Відстань від передньої частини
автомобіля до перешкоди, коли автомобіль розпочинає рух по криволінійній
траєкторії визначаємо за формулою:
,
Отже, < , тому технічної можливості об’їхати
перешкоду немає.
Задача №2
Оцінити на заданій ділянці
дороги безпеку її зон. Ділянка дороги має довжину 1км . Швидкість в’їзду на
задану ділянку - .
Зона 1 - поворот дороги з
радіусом R.
Зона 2 - на 100-му метрі дороги
починається спуск довжиною 100м. Швидкість руху обмежена величиною .
Зона 3 - наприкінці спуску
розміщений вузький міст, рух по якому дозволяється з швидкістю в два рази
меншою, ніж по спуску: .
Зона 4 - після моста за 300-м
метром починається поворот з радіусом R і
обмеженою видимістю .
Зона 5 - після моста за 500
метрів (ділянка дороги з 400-го по 900-й метр) дорога проходить через населений
пункт, де швидкість руху обмежена величиною .
Зона 6 - на 900-му метрі
дороги розташована небезпечна ділянка з обмеженням швидкості руху до .
Таблиця 2
Вихідні дані до задачі №2
v2, км/год
|
R ,м
|
Sв, м
|
Ступінь завантаження, %
|
Тип та стан дорожнього покриття
|
Марка АТЗ
|
50
|
60
|
60
|
0
|
Сухий асфальтобетон
|
ГАЗ-24
|
Розв’язок.
Дані:
; ;
Знаходимо максимальну
швидкість руху автомобіля по круговій ділянці дороги з умови виникнення заносу,
км/год:
Знаходимо максимальну
швидкість руху автомобіля по круговій ділянці дороги з умови перекидання,
км/год:
Обчислюємо максимально
допустиму швидкість за умови видимості ,км/год:
;
;
Визначаємо коефіцієнт безпеки
К для кожної із зон:
,
Зона 1. ; Зона 4. ;
Зона 2. ; Зона 5. ;
Зона 3. ; Зона 6. .
На основі розрахунків , робимо висновки про ступені
безпеки зон розглядуваної ділянки дороги:
зона 1 - безпечна; зона 2 -
мало небезпечна;
зона 3 - небезпечна; зона 4 -
безпечна;
зона 5 - безпечна; зона 6 -
дуже небезпечна.
Задача №3
Необхідно визначити:
1) безпечну
на початок маневру обгону відстань між автомобілем 1, який здійснює обгін та
автомобілем 3 зустрічного напрямку руху (рис. 2,3);
2) загальний
шлях обгону;
3) загальну
тривалість обгону;
4) тривалість
і шлях, який долає обганяючи АТЗ на стадіях обгону.
5) Розглянути
три випадки обгону: з незмінною в часі швидкістю; при потоковому характері
руху; незавершений обгін. Зобразити схеми обгонів.
Рис. 2 Схема обгону при обгоні з
постійною швидкістю та при потоковому характері руху
Рис. 3 Схема незавершеного обгону
Таблиця 3
Вихідні дані до задачі №3
Марка АТЗ
|
Обгін з сталою швидкістю, км/год
|
Обгін при потоковому характері руху, км/год
|
Незавершений обгін, км/год
|
АТЗ 1
|
АТЗ 2
|
v1
|
v2
|
v3
|
v
|
vmax
|
v3
|
v1
|
v2
|
v3
|
ВАЗ-2103
|
ЗИЛ-130
|
90
|
50
|
100
|
80
|
100
|
100
|
90
|
50
|
60
|
Розв’язок.
Дані:
Завантаження автомобіля 0%;
Дорожнє покриття - суха щебінка ;
; ; ; ;
; ; ;
;
Обгін з незмінною в часі
швидкістю (рис. 2). Загальний шлях обгону , тобто шлях, який долає автомобіль
1, визначається за такою формулою:
,
де і - габаритна довжина автомобіля 1 і
2 відповідно; і - дистанції між автомобілями 1 і 2
на початку та по завершенню обгону відповідно; і - стала в часі швидкість автомобіля
1 і 2 відповідно.
Тривалість обгону визначається за такою формулою:
Безпечна відстань між
автомобілями 1 і 3 на початку маневру обгону визначається за такою формулою:
,
де - швидкість
автомобіля 3.
Обгін при потоковому
характері руху (рис. 2). Шлях обгону , тобто шлях, який долає автомобіль
1, визначається за такою формулою:
,
де - швидкість
автомобілів 1 і 2 на початку обгону; - максимальна
швидкість автомобіля 1.
Тривалість обгону визначається за такою формулою:
Безпечна відстань між
автомобілями 1 і 3 на початку маневру обгону визначається за такою формулою:
Незавершений обгін (рис. 3).
Шлях та час обгону
визначається за такими формулами:
,
,
де - тривалість
трьох стадій незавершеного обгону, - шлях, який
долає автомобіль 1 за час .
Перша стадія ;
Друга стадія ;
де - час
спрацювання гальмівного приводу автомобіля 1, - час
нарощення сповільнення автомобіля 1 до максимального значення ; - мінімальна швидкість автомобіля
1.
Третя стадія ; ;
;
;
;
Можемо визначити шлях та час обгону за
такими формулами:
,
,
Отже, безпечна відстань між
автомобілями на початок маневру обгону становить 243.94м.
Таблиця 4
Параметри АТЗ
Марка АТЗ
|
Габаритна
|
Колія В, м
|
База L, м
|
Передній звіс lп.з.,м
|
Висота центру мас автомобіля над дорожнім
полотном hg,
м
|
Відстань b
по
горизонталі від центру мас до задньої осі, м
|
|
Ширина Ш, м
|
Довжина, l,
м
|
|
|
|
|
|
|
|
|
|
|
|
Без навантаження
|
З повним навантаженням
|
|
ВАЗ-2103
|
1,61
|
4,116
|
1,32
|
2,424
|
0,628
|
0,56
|
0,581
|
1,324
|
ЗИЛ-130
|
2,5
|
6,7
|
1,79
|
3,8
|
1,08
|
0,89
|
1,34
|
1,97
|
ГАЗ-24
|
1,82
|
4,76
|
1,42
|
2,8
|
0,756
|
0,552
|
0,62
|
1,34
|
ВАЗ-2107
|
1,62
|
4,128
|
1,32
|
2,424
|
0,651
|
0,56
|
0,581
|
1,324
|
Список літератури
1. Собакарь
А.О. Основи безпеки дорожнього руху: Навч. Посібник / А.О. Собакарь, Я.Д.
Холмянський, С.М. Тараненко. - К.: Знання, 2007. - 312с
2. Тимовський
О.А. Основи безпеки керування дорожніми транспортними засобами: Навч. посібник.
/ О.А. Тимовський, З.Д. Дерех,
. Иванов
В.Н. Все об активной и пассивной безопасности автомобіля. / В.Н. Иванов - М.:
АСТ: Астрель: Транзиткнига, 2005. - 175 с.
