Месяц
|
С
|
С-В
|
В
|
Ю-В
|
Ю
|
Ю-З
|
З
|
С-З
|
Январь
|
7
|
3
|
2
|
7
|
20
|
38
|
10
|
13
|
Июль
|
20
|
12
|
7
|
5
|
7
|
12
|
12
|
25
|
2. Инженерное оборудование
Водопровод - хозяйственно-производственный от
внешних сетей, напор на вводе 25м.
Канализация - бытовая производственная, дождевая
во внешние сети.
Отопление - центральное. Теплоемкость воды с температурой
150° - 170°С.
Вентиляция - приточно-вытяжная с механическим
побуждением.
Электроснабжение - от внешних сетей напряжения
380/220В
Устройства связи - телефон, рация от внешних
сетей.
3. Объемно-планировочное решение
Количество этажей - 1;
Высота этажа - 3,3м;
Высота здания - 4,4м;
Количество пролётов - 3
Ширина пролёта - 6,0м
Шаг колонн - 6,0м;
Ширина здания - 180м
Длина здания -30,0м
Конструктивная схемаздания - полнокаркасная.
Пространственная жёсткость здания обеспечивается
за счёт фундаментов, колонн каркаса, ригелей, плит покрытия и диафрагмы
жесткости.
Экспликация помещений.
№
|
Наименование
|
Площадь,
м2
|
Тип
пола
|
6.
|
Склады
|
206,80
|
Мозаичный
|
7.
|
Механическая
мастерская
|
56,90
|
Мозаичный
|
8.
|
Дробильный
цех
|
110,90
|
Мозаичный
|
15.
|
Венткамера
|
121,10
|
Мозаичный
|
16
|
Душевая
|
4,8
|
Керамический
|
17.
|
Коридор
|
45,0
|
Мозаичный
|
18.
|
Тамбур
|
1,65
|
Мозаичный
|

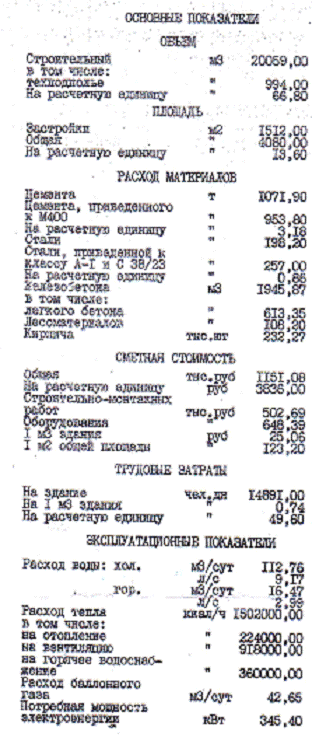

4. Технико-экономические показатели
5. Описание генплана
Проектируемое здание находится на территории
геологической организации.
Кроме проектируемого здания на генплане
запроектированы: административно-бытовой корпус, проход, материальный склад с
навесом, гараж, склад ГСМ, трансформаторная подстанция, контрольно-пропускной
пункт, временная парковка. Кроме этого запроектированы: газоны, тротуары,
дороги и проезды. Все здания на генплане запроектированы с учётом
санитарно-гигиенических и противопожарных с учётом СНиП.
Ширина проездов: 10,0 м; ширина тротуаров: 4,0
м; ширина газонов: 4,0м, 6,0м, 8,0м, 10,0м, 17,0м, 28,0м. радиус поворота:
8,0м.
Плановая привязка проектируемого здания
осуществляется к зданию АБК в створе по оси ”А”на расстоянии 10 м к оси”
После строительства выполняется благоустройство
территории:
восстанавливается плодородный слой почвы;
оформляются газоны и цветники;
высаживаются деревья и кустарники определенных
пород;
асфальтируются проезды и дороги и расставляются
малые формы.
Территория генплана планируется таким образом,
чтобы обеспечить быстрый сток атмосферной воды в ливневую канализацию города.
6. Характеристика грунтов
В основании фундаментов залегают
крупнообломочные грунты. Это несвязные грунты разрушенных скальных пород с
содержанием частиц крупностью более 2-х мм более 50%. К ним можно отнести:
гравий, гальку, дресву, щебень. Они являются хорошим основанием под фундаменты.
Это непучинистые, непросадочные и непластичные грунты, и являются хорошим
основанием подфундаменты. Под нагрузкой они дают быструю и равномерную осадку,
которая прекращается через полгода.
7. Глубина заложения фундаментов
Глубина заложения фундаментов назначается по
СНиП 2.02.01-83* «Основание зданий и сооружений» и зависит от нагрузки здания,
от конструктивных особенностей здания, от вида и свойства грунтов, от рельефа
местности, от наличия грунтовой воды и ее свойств. Т.к. в основании фундаментов
залегают непучинистые грунты, то глубина заложенияне зависит от промерзания и
назначается конструктивно. Окончательно глубина заложения фундаментов принята
на отметке -1,350относительно отметки 0,000.
8. Фундаменты
Серия1.020-1.
Фундаменты - приняты сборные, столбчатые,
которые состоят из сборных, ж/б стаканов и цокольных балок.
Технические характеристики: армирование подошвы
принято сварными сетками из арматурной стали классов А-III на контактной
точечной сварке. Для сопряжения фундаментов с противопросадочными диафрагмами.
В фундаментах предусмотрены шпонки и арматурные выпуски из стали классов А-II,
А-III ГОСТ5781-75.
Эскиз
|
Марка
|
Размеры,
мм
|
Расход
материалов
|
Масса,
кг
|
Кол.
Шт.
|
|
|
L
|
H
|
C
|
Бетон,м3
|
Сталь,
кг
|
|
|

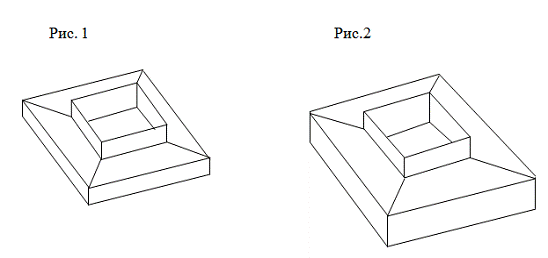

Рис.
1 Рис. 2
|
1Ф15.8-1
1Ф18.8-1
|
1500
1800
|
750
750
|
450
450
|
1,00
1,40
|
15,25
21,35
|
2500
2500
|
12
12
|
. Цокольные балки
Серия:1.030.1-1
Балки приняты сборные, керамзитобетонные.
Марка
Изделия.
|
Размеры
мм.
|
Расход
материалов.
|
Масса
Изделия, Т.
|
|
L
|
H
|
В
|
Бетонм3
|
Цементный
раствор
|
Сталь,
кг.
|
|
|
|
|
|
|
|
Натур.
|
Привид.
к кл. А-1
|
|
БЦ60.53,5
|
5980
|
460
|
350
|
0,98
|
-
|
35,11
|
49,85
|
1,47
|
. Колонны каркаса
Колонны приняты сборные, ж/б по серии
1.020-1/83. вып.5, типоразмеров-5.
Эскизы
|
Марка
|
Габаритные
размеры
|
Масса,
кг
|
Количество
|
|
|
H
|
h
|
h1
|
|
|
Рис.
3
|
1КД
3.36
|
4450
|
4150
|
-
|
1035
|
|
Рис.
4
|
1КО
3.36
|
4450
|
4150
|
-
|
1018
|
|
. Ригели
Ригели приняты сборные ж/б серии 1020-1/83.
М300.
Эскиз
|
Марка
|
Габаритные
размеры, мм.
|
Масса,
кг.
|
|
|
D
|
B
|
H
|
|
Рис.
5 а) б)
|
РДП4.56-90AI
|
5565
|
565
|
450
|
2350
|
Рис.
6
|
РОП
6.56-45
|
5560
|
597
|
450
|
3250
|
. Диафрагма жёсткости
Технические характеристики:
Бетон тяжелый, вертикальная арматура из стали
А-III, горизонтальная арматура из стали класса Вр-I.
Диафрагма жесткости армируется сетками,
отдельными каркасами, стержнями.
Номенклатура диафрагмы жесткости.
Эскиз
|
Марка
|
Габаритные
размеры, мм
|
Расход
материалов
|
Марка
бетона
|
Масса,
т
|
|
|
L
|
H
|
Бетон,
м3
|
Сталь,
кг
|
|
|
|
|
|
|
|
Натур.
|
Привид.
к кл. А-1
|
|
|
Рис.
7
|
2Д.26.36
|
2560
|
3270
|
1,62
|
162,20
|
195,30
|
250
|
4,05
|
Рис. 7
13. Стены
Стены приняты панельные и кирпичные.
Панельные стены приняты однослойные
керамзитобетонные по серии 1.030.1-1.
Технические характеристики:
Бетон легкий на пористых заполнителях М100.
Наружный отделочный слой - цементный раствор
М100.
Внутренний отделочный слой - цементный раствор
марки М50.
Вертикальная и горизонтальная арматура из стали
класса А-IIIи Вр-I. В закладных деталях применяется сталь класса А-III,
полосовая сталь марки ВС3ПС6, угловая сталь марки ВТс3кп2 и швеллер марки
Вст3кп2.
Марка
|
Размеры,
мм
|
Расход
материалов
|
Масса
|
Кол-во
шт
|
|
L
|
H
|
B
|
Бетон,
|
Цем.
р-р
|
Сталь,
кг
|
|
|
|
|
|
|
|
Нар.слой
|
Вн.
слой
|
Натур
|
Привет
к КЛ АI
|
|
|
ПС60.12.4,0
|
5980
|
1185
|
400
|
2.59
|
0,14
|
0,11
|
37,22
|
52,46
|
4,22
|
5
|
ПС60.12.4,0
|
5980
|
1285
|
400
|
2,42
|
0,15
|
0,12
|
35,79
|
50,79
|
4,03
|
1
|
2ПС12.12.4,0
|
1180
|
1185
|
400
|
0,51
|
0,03
|
0,02
|
4,13
|
5,68
|
0,83
|
4
|
2ПС6.18.4,0
|
580
|
1785
|
400
|
0,38
|
0,02
|
0,02
|
3,38
|
4,66
|
0,62
|
8
|
3ПС61.120.4,0
|
610
|
1185
|
400
|
0,35
|
0,03
|
0,01
|
3,54
|
4,89
|
0,58
|
4
|
3ПС61.150,4,0
|
610
|
1485
|
400
|
0,44
|
0,04
|
0,01
|
4,15
|
5,92
|
0,72
|
4
|
3ПС61.180.4,0
|
610
|
1785
|
400
|
0,53
|
0,04
|
0,01
|
4,77
|
6,83
|
0,88
|
4
|
Кирпичные участки наружных стен в панельных
зданиях приняты облегченной кладки многорядной системой перевязки толщиной 380
мм. Марка кирпича М150, марка раствора М50.
14. Плиты покрытия и перекрытия
Приняты: многопустотные для несейсмических
районов строительства.
Серия:1.141-1
Техническая характеристика: плиты перекрытия из
тяжелого бетона марки М200.Изделия армированы пространственными каркасами.
Арматура сеток и каркасов из которых собирается пространственный каркас принят
из стали класса А-3 диаметром 6,8,10мм по ГОСТ 5781-82,Вр-1 диаметром 3,5мм по
ГОСТ 6727-80.
Рис.
|
Марка
плиты
|
Размеры,
мм
|
Расход
материалов
|
Масса,
т
|
|
|
L
|
B
|
H
|
Бетон
|
Сталь,
кг
|
|
|
|
|
|
|
|
Марка
|
Объем,
м3
|
Натур.
|
Привед.
к кл. А-I
|
|
|
8
|
ПК.56.15
|
5650
|
1490
|
220
|
200
|
1,04
|
71,5
|
127,5
|
2,6
|
|
9
|
ПК56.15
|
5650
|
1490
|
220
|
200
|
1,04
|
64,90
|
103,7
|
2,6
|
|
10
|
ПК56.9
|
5650
|
940
|
220
|
300
|
0,68
|
46,0
|
78,7
|
1,7
|
|

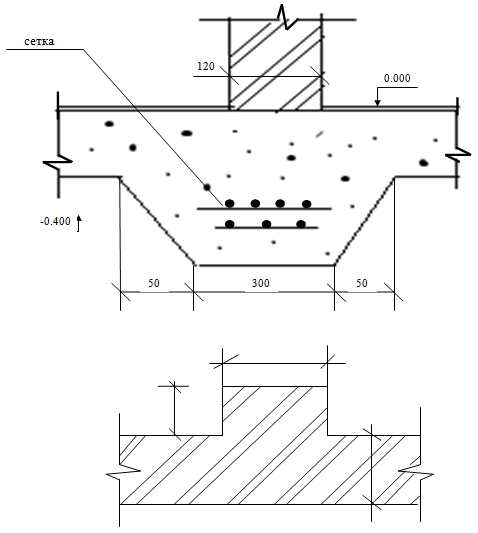

15. Перегородки
Перегородки приняты кирпичные, выполняются из
обычного глиняного кирпича марки М125 на растворе марки М50, толщина
перегородок принята 120мм. Для устойчивости перегородок армируется сетка через
7-10 рядов по высоте. Также для устойчивости перегородок устраиваются пилястры.
Расшивка швов принята в пустошовку.
Рис. 11
16. Перемычки
Серия 1.038.1-1
Приняты перемычки брусковые.
Технические характеристики:
Перемычки выполнены из тяжелого бетона марки
М200 (класс бетона В15).
Продольная арматура класса А-III по ГОСТ 5781-82
диаметром 6-14 мм или 20мм. Поперечная - класса В-Iпо ГОСТ 6727-80 диаметром 4
и 5 мм.
Рис. 12
Марка
|
Размеры,
мм
|
Расход
материалов.
|
Масса
|
Кол.
Шт.
|
|
L
|
B
|
Н
|
Бетон,
м3
|
Сталь,
кг
|
|
|
|
|
|
|
|
Натур.
|
Привед.
ККл А-I
|
|
|
1ПБ10-1
|
1030
|
120
|
65
|
0,008
|
0,31
|
0,46
|
20
|
|
1ПБ13-1
|
1290
|
120
|
65
|
0,01
|
0,41
|
0,6
|
25
|
|
17. Полы
№
помещения.
|
Тип
полов.
|
Схема
пола.
|
Наименование
полов.
|
Площадь
|
6,7,8,15,17,18 Мозаичный
пол по грунту. 1. Цементный
р-р с мраморной крошкой-25.
.Цементный
р-р - 15.
.Бетонное
основание - 80.
.Утрамбованный
грунт - 200.7-
--
--
-
-
16 Керамический
пол по грунту. 1.Керамическая
плитка- 7мм.
.Цем.песч.р-р-10мм.
.Слой
рубероида-3мм.
.Цем.песч.р-р
по уклону 30мм.
.Бетоннаяподготовка
М200-80.
6.Утрамбованный
щебнем грунт-200.16-
|
|
|
18. Окна
Серия: ОП18-18Г
Окна приняты пластиковые с двухкамерными
переплетами из ПВХ.
Рис. 13

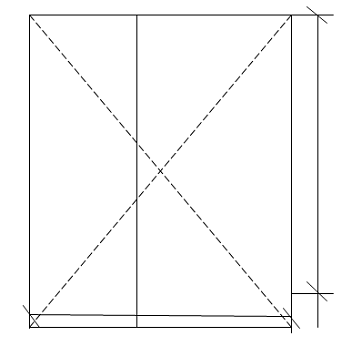

19. Двери
Серия:24698-81
Двери входные в здание, тамбурные и служебные
ГОСТ6629-88
Дверь однопольная, глухая. ДГ24-9
Рис. 14
Внутренние двери ГОСТ6629-88. ДГ 21-9 Дверь в
уборную, душевую ГОСТ6629-88 ДГ 21-6
Рис. 15 Рис.
16
20. Входные площадки
Входные площадки выполняются монолитные из
бетона марки М200. Толщина площадок принимается 200мм
Бетон укладывается на слой рубероида или пленке,
которые укладываются на слой утрамбованного щебнем грунта.
Размер площадок - 1,2*1,5.

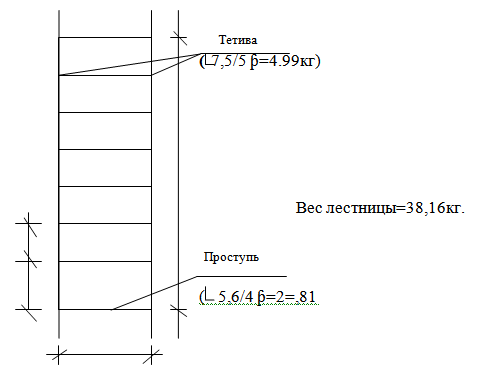

21. Пожарные лестницы
Рис. 17
22. Крыши
лаборатория фундамент ригель
покрытие
Крыша принята совмещенная не вентилируемая, слои
кровли приняты по СНиП и состоят из:
Слой гравия, втопленного в битум -10мм;
Гравий принимается по ГОСТ 8268-84* с фракцией
зёрен размером 5-10мм и маркой морозостойкости М 75.
-хслойный кровельный ковер из бикроста;
Верхний слой марки СКП - 4,5;
Нижний слой марки СПП - 3,5;
Выравнивающая ц/п стяжка (М50,t=15мм)
Утеплитель жесткая минплитар=300кг/м3
Пароизоляция (слой рубероида, наклеенного на
горячий битум).
Ж/б плита покрытия ПК 56.15.
Водоотвод принят внутренний
организованный.Количество воронок принято по СНИП - 2 шт.
Рис. 18

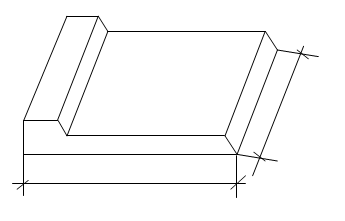

23. Козырьки входов
Серия 1.238-1
Технические характеристики:
Бетон тяжелый марки М200. Козырьки входов
армированы пространственными каркасами с продольной арматурой из стали марки
А-III (ГОСТ 5781-82).
Указания по применению:
Ж/б козырьки входов предназначены для
общественных зданий и зданий административно-бытового назначения со стенами из
кирпича или крупных блоков.
Марка
|
Размеры,
мм.
|
Расход
материалов.
|
Масса,
кг.
|
|
L
|
B
|
Бетон,
м3.
|
Сталь,
кг
|
|
КВ18.22
|
1840
|
2200
|
0,42
|
35,6
|
1050
|
Рис. 19
24. Отделка
Наружная отделка:
Стеновые панели имеют фактурный слой заводского
изготовления. Выполняется заделка дефектов панелей и расшивка швов, двери
окрашиваются маслеными красками темных тонов.
Внутренняя отделка:
Колонны, ригели, плиты покрытия и перекрытия,
стеновые панели и диафрагма жесткости затираются, кирпичные участки стен и
перегородки штукатурятся. Потолки во всех помещениях окрашиваются
водоэмульсионной краской белого цвета.
В душевой выполняется облицовка глазурованной
плиткой на всю высоту помещения.
В остальных помещениях выполняется окраска стен
и перегородок водоэмульсионной краской с добавлением цветовых колеров. Двери
окрашиваются маслеными красками светлых тонов.
Все металлические изделия и закладные детали
окрашиваются кузбаслаком.
Список литературы
1. П.Г.
Буга “Гражданские, промышленные и с/х здания”, М., Высшая школа, 1987 г.
. А.С.
Коников “Гражданские, промышленные, и с/х здания” М., Стройиздат, 1980 г.
. Т.Г.
Маклакова “Конструкции гражданских зданий”, М., Стройздат, 1986 г.
. Р.И.
Шерешевский “Конструирование гражданских зданий” М., Стройиздат, 1980 г.
. Г.И.
Горчаков “Строительные материалы”, М., Высшая школа, 1981 г.
. СНиП
2.02.0183* “Основания зданий и сооружений”, М., Стройиздат, 1996 г.
. СНиП
П-3-79* “Строительная теплотехника”, М., Стройиздат, 1982 г.
. СНиП
П-7-81* “Строительство в сейсмических районах”, М., Стройиздат, 1995 г.
. СНиП
2.09.04-87* “Административные и бытовые здания”, М., Стройиздат, 1994 г.
. СНиП
2.03.13-88 “Полы”, М., Стройиздат, 1995 г.
. СНиП
2.07.01-89 “Градостроительство”, М., Стройиздат, 1989 г.
. СНиП
П-26-76 часть II «Кровли», М., Стройиздат, 1978 г.
. Л.Н.
Попов “Строительные материалы и детали” М., 1982 г.
