Проектирование алгоритма вычисления элементарной функции с использованием таблично-алгоритмического метода
Техническое задание
1. Выполнить проектирование алгоритма
вычисления элементарной функции с использованием таблично-алгоритмического
метода в соответствии с заданным вариантом. Алгоритм предназначен для
целочисленных вычислений в дополнительном коде в формате «байт со знаком».
Функция
|
Интервал
аппроксимации
|
Разрядность
n
|
Метод
вычисления поправки
|
√x
|
0,5≤x≤1
|
8
|
Линейная
интерполяция
|
. Выполнить расчет параметров алгоритма.
. Выполнить масштабирование алгоритма и
получить целочисленный алгоритм вычисления заданной функции.
. Разработать MatLab-программу для
экспериментального анализа полной, вычислительной и методической погрешностей
целочисленного алгоритма.
. Используя разработанную программу,
получить значения элементарной функции, а также методической, инструментальной
и полной погрешностей целочисленного алгоритма для текущих значений аргумента
из заданного интервала аппроксимации. Построить графики указанных величин на
интервале аппроксимации.
. Разработать блок-схему подпрограммы
вычисления элементарной функции по разработанному алгоритму в целочисленном
формате данных.
. Разработать подпрограмму вычисления
элементарной функции на языке Ассемблер IBM PC, реализующую разработанный
алгоритм.
. Сопоставить экспериментальные значения
погрешностей с их теоретическими оценками и сделать выводы.
Содержание
Введение
. Теоретические
основы таблично-алгоритмического метода
. Постановка
задачи проектирования алгоритма вычисления функции
. Расчет
параметров алгоритма
. Масштабирование
алгоритма

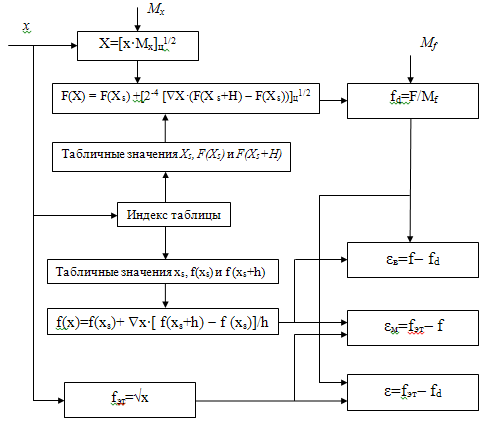

. Блок-схема
модели для экспериментального анализа погрешностей алгоритма
. Описание
и листинг программы

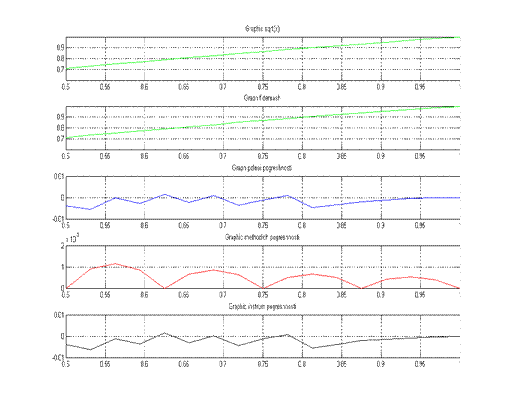

. Результаты
моделирования
. Подпрограмма
вычисления функции на языке Ассемблер IBM PC
Заключение
Список
использованных источников
Введение
Функции одного аргумента,
значения которых получаются с помощью конечного числа вычислительных операций
над аргументом, зависимой переменной и постоянными числами, называются
элементарными.
Для того чтобы вычислить
функцию на всем интервале аргумента, выполняются следующие действия:
- значения аргумента приводятся
к интервалу аппроксимации;
- вычисляются значения
элементарной функции для приведенного значения аргумента;
- выполняется постобработка
полученного значения функции.
Существующие методы вычисления
элементарных функций можно разделить на три вида:
- алгоритмический метод;
- табличный метод;
- таблично-алгоритмический
метод.
В случае алгоритмического
метода элементарная функция вычисляется, как правило, с помощью степенного
многочлена. Данный метод требует минимального объема памяти, но занимает
значительное время вычислений. В случае табличного метода значения функции
вообще не вычисляются, поскольку для всех возможных значений аргумента в памяти
компьютера хранятся готовые значения функции в виде таблицы. Это самый быстрый метод,
но при увеличении разрядности аргумента объем таблицы становится чрезмерно
большим. В основу таблично-алгоритмического метода также положена таблица
значений функции, но она строится не для всех значений аргумента, а для
ограниченного ряда табличных значений. Если текущее значение аргумента
отличается от табличного, то из таблицы извлекается ближайшее грубое значение
функции, а затем вычисляется поправка по одному из численных методов.
Таблично-алгоритмический метод сочетает в себе достоинства первых двух методов
и получил наибольшее распространение в микропроцессорах и микроконтроллерах.
Вычисление значений элементарных функций - один из наиболее
часто встречающихся типов математических операций, выполняемых в
микроконтроллерах при решении задач управления движением роботов-манипуляторов,
навигации, стабилизации, цифровой фильтрации и т.д. Общая доля этих операций
может составлять 3-5%, а время, которое требуется для их программной
реализации, - 50% времени решения всей задачи.
В этой связи приобретает важное
значение разработка алгоритмов вычисления элементарных функций для их
программной и аппаратной реализации в микропроцессорах и микроконтроллерах.
1. Теоретические
основы таблично-алгоритмического метода
В основе
таблично-алгоритмического метода лежит разбиение интервала аппроксимации
функции f(x) на равные промежутки величиной h (рис.1):
Рис.1. Разбиение интервала
аппроксимации
В результате разбиения
образуются значения аргумента xs, которые в дальнейшем называются
табличными. Для каждого xs вычисляется значение функции f(xs),
которое также называется табличным. Полученные значения xs и f(xs)
сводятся в таблицу, которая размещается в памяти компьютера (рис.2). Если
таблично-алгоритмический метод использует и производные вычисляемой функции, то
аналогичным образом формируется таблица значений производных. Табличные
значения функции и производных получают один раз на этапе разработки алгоритма.
Индекс
|
Табличные
значения
|
0
|
xmin
|
f(xmin)
|
1
|
xmin+h
|
f(xmin+h)
|
…
|
…
|
…
|
i
|
xs
|
f(xs)
|
…
|
…
|
…
|
N
|
xmax
|
f(xmax)
|
Рис.2. Таблица значений
аргумента и функции
В дальнейшем вычисление функции
f(x) для произвольного значения x на интервале аппроксимации от xmin
до xmax выполняется следующим образом. Сначала определяется интервал
разбиения xs£x£
xs+h, в котором находится значение x. С этой целью вычисляется
индекс таблицы i, который является адресом табличных значений xs и
f(xs):
=[(x-xmin)/h]-ц
,
(1)
где [·]-ц
-
оператор округления до целого значения с недостатком. После этого искомое
значение функции вычисляется по алгоритму
где φ(xs,Ñx)
-
это поправка, которая уточняет табличное значение функции f(xs); Ñx=x-
xs - разность между текущим и табличным значением
аргумента, причем Ñxmax =
h.
В частности, поправку φ(xs,Ñx)
можно вычислить, используя метод линейной интерполяции. Тогда алгоритм (2)
принимает следующий вид:
(x)=f(xs)+ (x -
xs)∙[ f(xs+h) - f (xs)]/h=
f(xs)+ Ñx ∙[ f(xs+h)
-
f (xs)]/h, (3)
где f(xs+h) -
соседнее табличное значение функции.
Вычисление функции по алгоритму
(3) можно представить графически (рис.3):
вычислительный погрешность алгоритмический ассемблер
Рис.3. Вычисление значения
функции
Из рис.3 видно, что поправка φ(xs,Ñx)
определяется как неизвестный катет прямоугольного треугольника по известному
катету
Ñx=x-xs
и tg(a)=[
f(xs+h) - f (xs)]/h.
Алгоритм (3) обладает
методической погрешностью
εм≤
Ñx(Ñx-
h) ∙ |f (2)|max / 2 , (4)
где |f (2)|max -
максимальный модуль второй производной на интервале аппроксимации.
Таким образом шаг h является
главным параметром алгоритма, который определяет величину методической
погрешности.
2. Постановка задачи проектирования
алгоритма вычисления функции
Одной из задач проектирования
алгоритмов таблично-алгоритмического метода является удовлетворение требований
по времени и точности вычисления элементарной функции.
Требование по времени
вычислений можно выполнить, ограничивая такие параметры численного метода
вычисления поправки, как число членов ряда, полинома, цепной дроби или
количество итераций и т.п. При этом учитывается время выполнения в
микроконтроллере арифметических, логических и прочих операций, необходимых для
реализации алгоритма. В курсовой работе обеспечивается минимальное время
вычислений путем задания одного из простейших методов вычисления поправки.
Требуемая точность вычислений
может задаваться в виде относительной погрешности или опосредованно через
разрядность представления данных в микроконтроллере, как в данной курсовой
работе. Ниже приводится методика удовлетворения требования по точности
вычислений для последнего случая.
Проектируемый алгоритм обладает
полной погрешностью, значение которой можно представить в виде суммы
ε=εм+εв,
где εм
-
методическая погрешность; εв
-
вычислительная (инструментальная) погрешность, которая зависит от разрядности
данных, количества, типа и последовательности операций, составляющих алгоритм
(а также от выбранных масштабов в случае вычислений в целочисленном формате
данных). Для удовлетворения требования по точности вычислений устанавливается
следующее соотношение между методической и вычислительной погрешностями в виде
баланса:
εм≤
εв . (5)
Погрешность εв
можно оценить аналитически. Однако такая оценка получается громоздкой и слишком
грубой. Задачу можно упростить, если вместо исходного баланса (5) потребовать
более жесткий баланс погрешностей:
εм≤ε0
,
(6)
где ε0
-
погрешность представления переменных в целочисленном формате данных, причем
ε0
≤ 1/2Мf = |f|max / 2(2n-1-1),
(7)
где Мf - масштаб
функции f(x); n - разрядность. Заметим, что оценка εв≈ε0
близка
к реальной, поскольку количество арифметических операций в алгоритме (3)
исчисляется единицами.
Для большинства элементарных
функций на интервале аппроксимации выполняется равенство |f|max ≤1,
тогда получаем:
ε0
≤
2-n. (8)
Подставив в (6) оценку (4) для εм
и оценку (8) для ε0,
получаем баланс погрешностей в виде
½Ñx(Ñx-
h) ∙ |f (2)|max½
/
2 ≤ 2-n.
(9)
Левая часть данного соотношения
достигает максимального значения при Ñx
=h/2. Поэтому в окончательном виде баланс погрешностей принимает вид
2
∙ |f (2)| max / 8 ≤ 2-n. (10)
Баланс (10) позволяет найти шаг
таблицы h, исходя из заданной разрядности формата данных n.
3. Расчет
параметров алгоритма
Для нахождения шага таблицы
представим его в виде h=2-s. Тогда из баланса (10) получаем
≥ [n + log2|f
(2)| max- 3]/2. (11)
Параметр s, найденный из (11),
округляется до целого значения с избытком.
Данный параметр обеспечивает баланс методической
и вычислительной погрешностей алгоритма. Кроме того, он определяет не только
шаг таблицы h=2-s, но и количество табличных значений функции f(x),
равное 2s.
Так как разрядность n известна, то для
нахождения параметра s по формуле (10) необходимо определить максимальный
модуль второй производной |f (2)| max на интервале
аппроксимации. Для этого достаточно построить график второй производной
(например, с помощью программы MatLab (рис.4).
Рис.4. Графики второй
производной
Из полученного графика второй
производной находим |f(2)|max= 0.707. Тогда, учитывая,
что n=8, из (11) находим s ≥2,75. При округлении с избытком s=3. Тогда
можно рассчитать шаг таблицы h=2-s=2-3=0.125.
x = sym(‘x’);(sin(x), x,
2)(‘-sin(x)’, [0.5 1])
4. Масштабирование алгоритма
Для выполнения вычислений в
целочисленном формате данных любую вещественную величину (целые числа,
правильные и неправильные дроби) необходимо представить в виде целого числа,
которое можно разместить в заданном n-разрядном формате. Последнее можно
достигнуть, выполнив масштабирование алгоритма. Найдем масштабы для величин x,
f(x), f(xs), f(xs+h), xs,Ñx
и h, входящих в алгоритм (3). При этом будем исходить из форматов целочисленных
аналогов этих величин X, F(X), F(Xs), F(Xs+H), Xs,
ÑX
и H, приведенных на рис.5.
Величины f(x), f(xs)
и f(xs+h), имеют общий масштаб
f ≤
(2п-1-1)/|f|max , (12)
где |f|max
определяется из графика функции на интервале аппроксимации.
Величины x, xs,Ñx
и h также имеют общий масштаб
Мx ≤ (2n-1
-1)/
xmax . (13)
Масштабирование алгоритма (3)
сводится к замене исходных вещественных величин эквивалентными отношениями
соответствующих целочисленных значений к масштабам и приведению подобных.
Учитывая, что H =2(n-s-1), алгоритм (3) после масштабирования можно
представить в виде
F(X) = F(X s)
+2(n-s-1)∙ÑX
∙(F(X s+H) - F(X s)).
(14)
Тогда из (14) вытекает
следующий целочисленный алгоритм:
F(X) = F(X
s) +[2-4(ÑX
∙(F(X s+H) -
F(X s))]ц1/2,
(15)
где [·]ц1/2
- оператор округления до целого значения по 1/2.
На рис.5 приведены форматы
целочисленных величин, входящих в алгоритм (15).
n-1
|
n-2
|
|
n-s-1
|
n-s-2
|
n-s-3
|
|
0
|
|
Зн
|
|
|
|
…
|
|
|
|
X,
F(X), F(Xs), F (Xs+H)
|
|
|
|
|
|
|
|
|
|
n-1
|
n-2
|
|
n-s-1
|
n-s-2
|
|
0
|
|
Зн
|
|
…
|
|
0
|
0
|
…
|
0
|
Xs
|
|
|
|
|
|
|
|
|
|
n-1
|
n-2
|
|
n-s-1
|
n-s-2
|
n-s-3
|
|
0
|
|
Зн
|
0
|
…
|
0
|
|
|
…
|
|
ÑX
|
|
|
|
|
|
|
|
|
|
n-1
|
n-2
|
|
n-s-1
|
n-s-2
|
n-s-2
|
|
0
|
|
Зн
|
0
|
…
|
1
|
0
|
0
|
…
|
0
|
H=2n-s-1
|
Рис.5. Форматы целочисленных
величин
5. Блок-схема модели для
экспериментального анализа погрешностей алгоритма
Приведенная ниже модель
обеспечивает нахождение полной ε,
методической εм
и вычислительной (инструментальной) εв
погрешностей целочисленного алгоритма вычисления функции для текущих значений
аргумента x из интервала аппроксимации.
7. Описание и листинг программы
В данном разделе приводится
MatLab-программа, реализующая рассмотренную выше модель для экспериментального
анализа полной ε,
методической εм
и вычислительной (инструментальной) εв
погрешностей целочисленного алгоритма вычисления функции.
Листинг программы выглядит
следующим образом:
clear
%Вычисление табличных значений аргумента и
функции с шагом h=2^-3; %шаг таблицы= 0.5:h:1; %таблица значений аргумента=
sqrt(xs); %таблица значений функции= 2^7;= 2^7;= round(xs*Mx); %таблица
целочисленных значений аргумента= round(fs*Mf); %таблица целочисленных значений
функции
%Вычисление текущих значений функции с шагом
h/4= 0.5:h/4:1;=sqrt(x);(5,1,1); plot(x,fx,'g') %график функцииon;'Graphic
sqrt(x)';=round(x*Mx);= floor((x-0.5)/h) +1; %значение индекса
%Вычисление не масштабированных значений функции
%по методу линейной интерполяцииj=1:1:17(i(j)<5)(j)
= fs(i(j))+(x(j)-xs(i(j)))*((fs(i(j)+1)-fs(i(j)))/h);(j) = fs(i(j));;
%Вычисление значений функции по целочисленному
алгоритму(i(j)<5)(j) = FS(i(j))+
round(2^-4*(X(j)-XS(i(j)))*(FS(i(j)+1)-FS(i(j))));(j) = FS(i(j));;
%Демаcштабирование значений функции=
F/Mf;(5,1,2); plot(x,fdem,'g');on;'Graph f demash';
%Полная погрешность= sqrt(x) - fdem;(5,1,3);
plot(x,eps,'b');on;'Graph polnoi pogreshnosti';
%Методическая погрешность_m = sqrt(x)-
f;(5,1,4); plot(x,e_m,'r');on;'Graphic methodich pogreshnosti';
%Инструментальная погрешность_instr =
f-F/Mf;(5,1,5); plot(x,e_instr,'-k');on;'Graphic instrum pogreshnosti';
. Результаты моделирования
Ниже изображены графики
соответственно функции, полной ε,
методической εм
и вычислительной (инструментальной) εв
погрешностей, полученные в результате выполнения MatLab-программы.
Заключение
1. В данной работе было выполнено проектирование
алгоритма вычисления элементарной функции с использованием
таблично-алгоритмического метода в соответствии с заданным вариантом.
. Разработана MatLab-программа для
экспериментального анализа полной, вычислительной и методической погрешностей
алгоритма.
. Получены экспериментальные значения
элементарной функции, полной, вычислительной (инструментальной) и методической
погрешностей.
. Анализируя полученные значения погрешностей
можно сделать вывод о том, что разработанный алгоритм удовлетворяет требованиям
технического задания, баланс погрешностей выполняется.
Список использованных источников
1. Попов
Б.А., Теслер Г.С. Вычисление функций на ЭВМ. Справочник -
Киев: Наукова думка, 1984. - 599 с.
. Ледовской
М.И., Пьявченко О.Н. Методическое руководство к курсовой работе «Проектирование
алгоритмов математических операций для микроЭВМ» по курсу «Основы обработки
данных и моделирования» - Таганрог: Изд-во ТРТУ, 1999. -
30 с.
. Ледовской
М.И. Методическое руководство к выполнению лабораторных работ на модульной
основе с диагностико-квалиметрическим обеспечением по дисциплине
«Алгоритмические основы математических операций» - Таганрог:
Изд-во ТТИ ЮФУ 2009. - 20 с.
. Конспект
лекций по курсу «Алгоритмические основы математических операций ч.2».
