Комора
овочів
|
8
|
80-85
|
Ящик
картонний 440х340х160 мм; Ящик дерев’яний 470х310х145 мм
2.3
Проектування виробничих цехів на основі поелементної структурно-технологічної
схеми
Ресторан як підприємство,
яке випускає кулінарну продукцію, має виробничі цехи, які спеціалізуються на
переробці певного виду сировини та виготовлення продукції: м'ясної, рибної,
овочевої, гарячої, холодної, кондитерської. Крім того, є і інші служби: складне
і тарне господарство, санітарно-технічні.
У зв'язку з цим виробничі приміщення ресторану
підрозділяються на: заготівельні; доготівельні (гарячий, холодний цехи);
спеціалізовані (борошняних виробів, кондитерські цехи); допоміжні -
роздавальний, хліборізка.
У заготівельних цехах підприємства здійснюють
механічну обробку сировини - м'яса, риби, птиці, овочів - і вироблення
напівфабрикатів для постачання ними доготівельних цехів.
До доготівельних цехів ресторану відносяться
гарячий та холодний цехи. Тут завершується технологічний процес виробництва
кулінарної продукції та реалізації її в залах ресторану, барах, магазинах
кулінарії та т. ін.
При організації заготівельних та доготівельних
цехів будь-якої потужності ресторан додержувався наступних умов: забезпечення
поточності виробництва та послідовність здійснення технологічних процесів;
мінімальні технологічні та транспортні грузопотоки; об'єднання в одних
приміщеннях виробництв, які вимагають однакового температурного режиму та
вологості; забезпечення вимог санітарії та заходів з охорони праці та техніки
безпеки; розміщення складських приміщень в одному блоку.
Оптимальна площа виробничих та підсобних
приміщень, їх раціональне розміщення та забезпечення виробничих цехів
необхідним обладнанням - основні умови правильної організації технологічного
процесу виготовлення кулінарної продукції.
Як відомо, правильне розміщення виробничих цехів,
раціональна організація робочих місць забезпечують підвищення продуктивності
праці, дозволяють економічно використовувати сировину, скорочувати відходи при
первинній обробці продуктів і покращують якість виготовлюваних виробів.
На сучасному підприємстві громадського харчування
приготування їжі організовується промисловими "способами" - з
використанням високопродуктивного обладнання, функціональних ємкостей і засобів
їх переміщення.
На даному підприємстві висота виробничих
приміщень стає 3.2 метра, стіни обкладені плиткою на висоту 1.5 метра у цехах
водонепроникна підлога з нахилом для стікання води, використовується як
природне так і штучне освітлення (люмінесцентні лампи денного освітлення). Цехи
окрім вентиляції обладнані автоматичними установками для кондиціювання повітря,
що забезпечує не тільки потрібну температуру, але і вологість повітря, створює
хороший мікроклімат.
Гаряча і холодна вода підведена до ванн, раковин,
плит і котлів. Каналізація забезпечує швидке видалення відходів і стічних вод,
всі труби сховані у підлозі і настилах.
Робоче місце - це частина виробничого цеху,
пристосованого для виконання виробничих операцій, обладнана необхідним
устаткуванням та інвентарем. Площа кожного робочого місця повинна бути зручною
для роботи і достатньою.
Гарячий цех призначений для виробництва готових
страв і напівфабрикатів високого ступеня готовності, включаючи готові
охолоджені страви і кулінарні вироби із напівфабрикатів. Цей цех зв`язано зі
всіма виробничими і торгівельними приміщеннями, тому він розміщений поблизу
холодного цеху, роздаточної і приміщенням для миття посуду. Досліджений гарячий
цех працює в дві зміни.
Якість роботи гарячого цеху багато в чому
залежить від правильної організації робочих місць, від обладнання їх
устаткуванням, посудом та інвентарем.
Над тепловим устаткуванням розміщені вентиляційні
відсоси, які видаляють пари, продукти горіння (безпосередньо над джерелами їх виділення).
Загальний вентиляційний хобот оснащений жироулавлювачами. Традиційне розміщення
виробничого столу в центрі гарячого цеху, а спеціалізованого устаткування - по
периметру приміщення.
Важливий також правильний підбір посуду за
обсягом призначеннями. Посуд повинен відповідати таким вимогам: виготовлений із
неокисляючого металу (нержавіюча сталь чи алюміній). Мати рівне дно, гладкі
стінки, міцно прикріплені ручки, маркіровку з вказанням обсягу.
У даному гарячому цеху для варки використовують
котли каструлі різного обсягу, а для пасеровки, тушіння і припускання -
циліндричні або конусні сотейники або двома ручками і кришкою, для жарки -
різні дена і сковорідки. Бульйони переливають черпаками і проціджують через
цідилки, сита. Для приготування парових і других страв: дуршлаки, шумівки,
соусові ложки, лопатки, поварські ложки, вилки, ножі, веселки, сітчані вставки
для варки та пару.
Посуд зберігають решіткових стелажах або на
поличках.
Виробничі столи оснащені також вбудованими
ваннами.
Для безпечності роботи в гарячому цеху робітники
кухні повинні вивчати правила експлуатації теплового та механічного
устаткування і отримати практичний інструктаж у завідуючого виробництвом.
Підлога в цеху повинна бути рівною, без виступів,
не слизькою. Температура в цеху не повинна перевищувати 26 0С. На виробництві
повинна обов`язково бути аптечка з набором медикаментів.
На рис.2.3 і 2.4 наведено
структурно-технологічні схеми приготування перших та других страв.

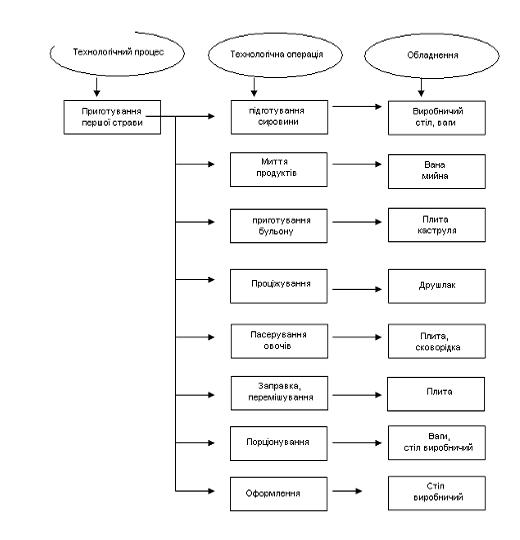

Рис.2.3
Структурно-технологічна схема приготування перших страв

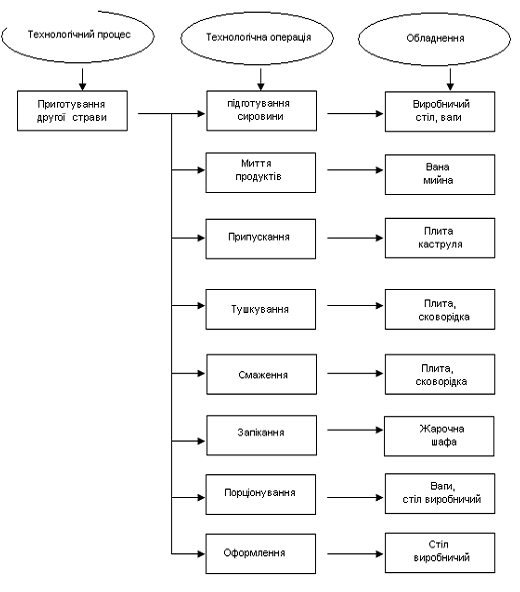

Рис.2.4
Структурно-технологічна схема приготування других страв
Обладнання гарячого цеху, його кількість та
характеристика передставлена в додатку В.
Холодний цех призначений
для випуску широкого асортименту виробів: бутербродів, холодних страв і
закусок, солодких страв, холодних супів та напоїв. У процесі приготування
більшість продуктів не підлягають тепловій обробці, тому потрібно на робочому
місці уважно дотримуватись правил санітарії, гігієни та особистої гігієни.
Кількість поварів
визначається потужністю підприємства. Асортимент страв і закусок вимагає
високої кваліфікації робітників.
Повара виконують певний
обсяг робіт, що забезпечує їх рівномірне навантаження протягом робочого дня.
Із обладнання
використовують різні види холодильного (шафи, машини), механічного (привід
універсальний) і немеханічного (столи, стелажі) обладнання. Використовують
також різноманітний інвентар: вилки, ножі, посуд і форми.
Вимоги до безпечності в
організації роботи в холодильному цеху аналогічні вимогам до організації роботи
в гарячому цеху. Крім того, працюючи на машинах не можна підносити руки до
ножового диску, знімати продукти з сосок транспортеру. При збиванні
забороняється додавати продукти в резервуар на ходу машини. Відкривати
консервні банки можна лише спеціальними ножами.
У доготівельних цехах
(гарячому і холодному) ресторану "Колиба" штат робітників складається
з 12 чоловік. З них - 6 робітників у гарячому цеху і 6 робітників у холодному.
У гарячому цеху працює 2 повари IV розряду і 2 повари ІІІ розряду, а також 2
мойщика посуду ІІ розряду. Аналогічна кількість і кваліфікаційний рівень
робітників холодного цеху: 2 повари IV розряду, 2 повари ІІІ розряду, 2
кухонних підсобних робочих ІІ розряду. На митті посуду працює 3 робітника.
Враховуючи, що у
холодному цеху готують вироби з продуктів, які пройшли теплову обробку, і також
з продуктів без додаткового теплового оброблення, необхідно чітко розмежувати
робочі місця для виробництва страв з сирих і варених овочів, м'ясних та рибних
продуктів.
У холодному цеху закладів
з широким асортиментом продукції відокремлюють технологічні лінії приготування
страв: лінія приготування салатів, лінія для приготування закусок з м'яса,
технологічна лінія для приготування закусок з риби та лінія приготування
холодних солодких страв. На рис.2.5-2.6 наведені структурно-технологічні схеми
приготування різних страв у холодному цеху.

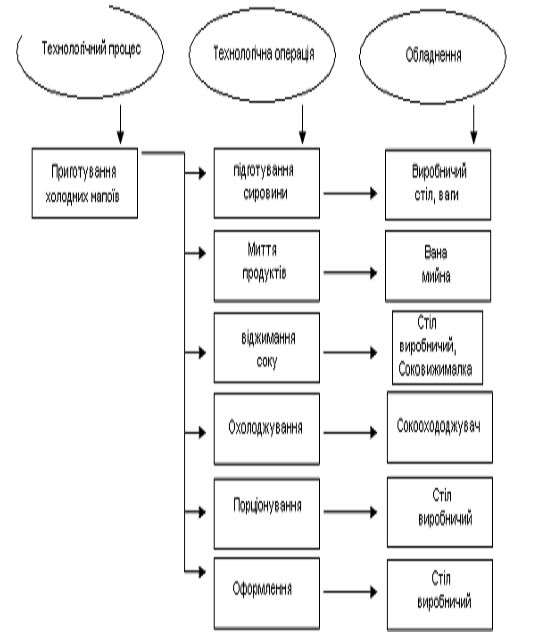

Рис.2.5
Структурно-технологічна схема приготування холодних напоїв у холодному цеху
Рис.2.6
Структурно-технологічна схема виготовлення солодких страв у холодному цеху
Обладнання холодного цеху, його кількість та
характеристика передставлена в додатку З.
Проектування роботи барної стойки ресторану
"Перша перлина". Виробничу програму ресторану сибірської кухні
розроблюємо на основі загальної виробничої програми проектованого закладу.
Зводимо дані у таблицю 2.5.
Таблиця 2.5.
Виробнича програма барної стойки. Ресторану
"Перша перлина"
Найменування
страв
|
Вихід,
г
|
Кількість
порцій, шт
|
1
|
2
|
3
|
Коктейлі
|
Коктейль
"Північне сяйво"
|
200
|
30
|
Коктейль
"Перша перлина"
|
240
|
40
|
Коктейль
"Чорне море"
|
160
|
50
|
Коктейль
"Идилик айленд"
|
160
|
20
|
Коктейль
"Секс на пляжі"
|
200
|
15
|
Коктейль
"Б-52"
|
150
|
28
|
Коктейль
"Хиросіма"
|
150
|
30
|
Коктейль
"Зелений мексиканець"
|
150
|
20
|
Коктейль
"Барбадос"
|
200
|
25
|
Коктейль
"Тропикл айленд"
|
200
|
20
|
Коктейль
"Бакс-фіз"
|
150
|
27
|
Коктейль
"Багамські острова"
|
200
|
30
|
Коктейль
"Кровава Мери"
|
200
|
35
|
Коктейль
"Си Бриз"
|
150
|
15
|
Коктейль
"Держи голову"
|
200
|
20
|
Коктейль
"Мамба"
|
200
|
20
|
Коктейль
"Зроби мене дикою"
|
200
|
25
|
Коктейль
"Джапринг Джек"
|
100
|
20
|
Коктейль
"Махито"
|
200
|
27
|
Коктейль
"Банана микс"
|
240
|
30
|
Коктейль
"Глибокий синій "
|
150
|
35
|
Коктейль
"Фруктовий пунш"
|
240
|
15
|
Коктейль
"Микки Маус"
|
240
|
20
|
Коктейль
"Тутти Фрутти"
|
240
|
18
|
Коктейль
"Клементин физ"
|
240
|
25
|
Коктейль
"Схід сонця"
|
240
|
15
|
Коктейль
"Май Тай"
|
200
|
10
|
Коктейль
"Бакарди джангл ти"
|
160
|
31
|
Кондитерські
вироби
|
Тирамісу
|
75
|
20
|
Полуниця
у білому шоколаді
|
75
|
20
|
Фрукти
у молочному шоколаді
|
100
|
36
|
Морозиво
в асортименті
|
100
|
30
|
Пирожні
в асортименті
|
130
|
45
|
Лісові
тістечка
|
130
|
45
|
Кокосове
желе
|
75
|
28
|
Десерт
"Мисисипи"
|
100
|
30
|
Тістечка
з рік оттою і фруктами
|
130
|
40
|
Холодні
напої
|
Мінеральна
вода "Бонаква"
|
500
|
15
|
Фруктовий
фреш в асортименті
|
200
|
10
|
Сік в
асортименті
|
200
|
34
|
Вино-горільчані
вироби
|
Шампанське
в асортименті
|
100
|
10
|
Вино в
асортименті
|
100
|
10
|
Коньяк
в асортименті
|
50
|
10
|
Мартіні
|
50
|
5
|
Віскі в
асортименті
|
50
|
5
|
Ром в
асортименті
|
50
|
5
|
Бренді
в асортименті
|
50
|
15
|
Лікери
в асортименті
|
25
|
15
|
Необхідне обладнання для барної стойки
представлене у додатку Г.
Порціювання, оформлення
та відпуск готових страв відвідувачам здійснюють офіціанти, необхідність яких
визначаємо за нормами: (для ресторану 10-15 місць на офіціанта) - 10
офіціантів.
2.4
Проектування спеціалізованого м’ясного цеху розрахунковим методом
В ресторані будуть вироблятися та реалізовуватися
продукція у наступному асортименті:
холодні і гарячі закуски;
холодні та гарячі перші та другі обідні страви;
страви в натуральних овочів та фруктів,
консервованих продуктів;
кондитерські та хлібобулочні вироби промислового
виробництва;
безалкогольні напої та лікеро-горілчані вироби.
Для забезпечення ритмічної роботи підприємства і
своєчасного випуску продукції важливе значення має наукове підґрунтя плануючого
виробництва щоб сформулювати виробничу програму, визначити асортимент і об`єм
виробництва кожного виду продукції, забезпечити найбільш повне використання
існуючого або запланованого устаткування, трудових ресурсів, потужності
підприємства в цілому. Порядок проведення даного заняття розглядається на
прикладі визначеної виробничої програми м`ясного цеху, що переробляє свинину,
яловичину, баранину та дичину.

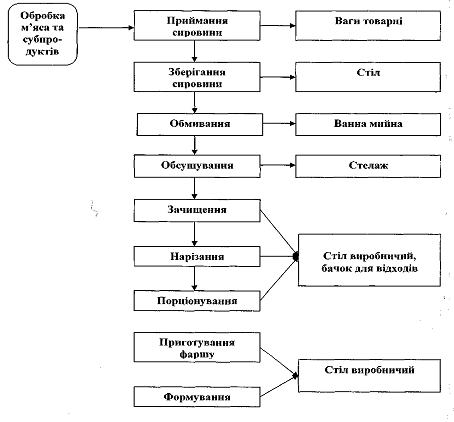

Особливість складання технологічної схеми
виробництва півфабрикатів полягає в тому, що в ній вказано не тільки виробничі
місця і найменування півфабрикатів, але і їх умовне значення.
Таблиця 3.6.
Виробнича програма цеху.
Основна
сировина
|
Окрема
вага в спільній кількості сировини, %
|
Спільна
кількість основної сировини
|
|
|
Всього,
гмм.
|
в тім
числі, %
|
|
|
|
Півфабрикати
з м`яса
|
Кістки
|
Втрати
|
Гов`ядина
|
60
|
6000
|
74
|
25,4
|
0,6
|
Свинина
|
25
|
2500
|
85,5
|
13,9
|
0,6
|
Баранина
|
15
|
1500
|
72
|
27,3
|
0,7
|
Всього
|
100
|
10000
|
76,58
|
22,80
|
0,62
|
Таблиця 2.7.
Характеристика асортименту півфабрикатів,
випущених м`ясним цехом.
Півфабрикат
|
Умовні
позначення
|
Границя
випуску, кг
|
Затрати
часу на обробіток 1 кг, хв.
|
|
|
min
|
max
|
|
Із
гов`ядини.
|
Великокускові
для нарізки мілкокускових.
|
Р1
|
200
|
300
|
1,03
|
Великокускові
для нарізки порційних
|
Р2
|
500
|
700
|
1,03
|
Великокускові
для в-ва рублених
|
Р3
|
500
|
800
|
1,39
|
Кістки
|
Р4
|
|
|
0,66
|
Порційні
|
Р5
|
|
|
4,43
|
Дрібнокускові
|
Р6
|
|
|
3,90
|
Натуральні
рублені
|
Р7
|
600
|
1000
|
1,64
|
Рублені
із котлетної маси
|
Р8
|
|
|
3,22
|
Із
свинини
|
Великокускові
для нарізки мілкокускових.
|
Р9
|
50
|
100
|
0,88
|
Великокускові
для нарізки порційних
|
Р10
|
200
|
400
|
0,88
|
Великокускові
для в-ва рублених
|
Р11
|
100
|
200
|
0,98
|
Кістки
|
Р12
|
|
|
0,66
|
Порційні
|
Р13
|
|
|
4,43
|
Дрібнокускові
|
Р14
|
|
|
3,75
|
Натуральні
рублені
|
Р15
|
200
|
300
|
1,23
|
Рублені
із котлетної маси
|
Р16
|
|
|
2,81
|
Із
баранини
|
Великокускові
для нарізки мілкокускових.
|
Р17
|
20
|
40
|
1,24
|
Великокускові
для нарізки порційних
|
Р18
|
100
|
200
|
1,24
|
Великокускові
для в-ва рублених
|
Р19
|
50
|
100
|
1,1
|
Кістки
|
Р20
|
|
|
0,66
|
Порційні
|
Р21
|
|
|
4,43
|
Дрібнокускові
|
Р22
|
|
|
4,11
|
Натуральні
рублені
|
Р23
|
100
|
200
|
1,35
|
Рублені
із котлетної маси
|
Р24
|
|
|
2,43
|
Для
кожної виробничої ділянки необхідне обладнання
|
Технологічне обладнання представлене у додатку Д.
Півфабрикати порційні, дрібнокускові, рублені,
готовлять двома партіями. Перша партія повинна складати приблизно 60-70%, друга
- 30-40% їх спільної кількості. Наступна розробка виробничої програми цеха
здійснюється на нормах виходу півфабрикатів, які містять технічні умови і
технологічні інструкції на виробництво півфабрикатів.
Розрахунок програми м`ясного цеху на одну добу
Півфабри-кати
|
Всього
|
В тому
числі з
|
|
%
|
кг
|
Гов`ядини
|
Свинини
|
Баранини
|
|
|
|
%
|
г
|
%
|
г
|
%
|
г
|
Великокус-кові
|
40,83
|
1224,75
|
30
|
612
|
56,5
|
423,75
|
42
|
189
|
В т. ч.
для приготування
|
Порційних
|
10,50
|
315
|
10
|
180
|
12
|
90
|
10
|
45
|
Дрібнокус-кових
|
30,33
|
909,75
|
24
|
432
|
44,5
|
333,75
|
32
|
144
|
Котлетне
м`ясо
|
35,75
|
1072,5
|
40
|
720
|
29
|
217,2
|
30
|
135
|
Кістки
|
22,46
|
673,8
|
25
|
450
|
13,7
|
102,75
|
26,9
|
121,05
|
Втрати
|
0,96
|
28,95
|
1
|
18
|
0,8
|
6
|
1,1
|
4,95
|
Всього
|
100
|
3000
|
60
|
1800
|
25
|
750
|
15
|
450
|
Рис.2.7 Структурно-технологічна схема обробки
м'яса
2.5
Проектування торговельних, допоміжних, адміністративно-побутових та технічних
приміщень нормативним методом з врахуванням особливостей організації
виробництва обслуговування
До торгових приміщень
ресторану відносяться торгівельні зали з роздаточними, банкетні зали,
коктейль-холи, зали чекання (аванзали). В групу торгових приміщень входять
також каса, буфет-хліборізка, підсобні приміщення - сервізна та мийна столового
посуду.
У ресторані передбачається вестибуль, гардероб,
туалетні кімнати. Вестибуль - це приміщення, куди перш за все попадає
відвідувач. Архітектура, кольорове рішення, елементи інформації впливають на
психіку, емоції гостя ресторану, його настрій й тому вестибюль оформлений
відповідно.
До вестибулю прилягають гардероб та туалетні
кімнати, тому в ньому починається обслуговування відвідувачів. При плануванні
вестибулю, гардероба, туалетних кімнат була врахована площа. Вестибуль
обладнаний дзеркалами, м'якими меблями (крісла, банкетки), журнальними
столиками. Інтер'єр вестибулю відповідає головному напряму ресторану
"Перша перлина", а саме меблі виготовлені з дорогих матеріалів та на
кожному елементі є емблема ресторану.
Туалетні кімнати розташовані поряд з холом, зайти
до них можна через зал. До їх санітарного стану пред'являють високі вимоги:
безперечна чистота, гарна вентиляція, яскраве освічення.
На балконі для куріння розташовані зручні меблі,
столики з попільничками, попільнички на ніжках. Очікуючи один одного, гості
ресторану можуть посидіти, відпочиваючи на цьому балконі.
Зал обладнаний м'якими меблями, квітками,
створений куточок живої природи, де можна побачити та полюбуватися екзотичними
рослинами та квітками, послухати джеркотіння водоспаду, послухати спів живих
птахів - все це викликає у відвідувачів гарний настрій.
Інтер'єр залу, його художнє оформлення фактично
пов'язаний з декоративним рішенням основного задуму архітектора, створити рай
на березі Чорного моря.
Зал ресторану - це основне приміщення, де
обслуговуються відвідувачі. В даному ресторані виконується одне з основних
вимог до планування розміщення залу - це чітка організація зв'язку з
виробничими приміщеннями - кухнею, сервізною, мийною столового посуду та баром.
Роздаточна, де відбувається відпускання готових
кулінарних блюд, сполучається з торговельним залом аркою-проходом: цій прохід
достатньо широкий, щоб через нього офіціанти виходили в зал з отриманими
блюдами та проходили на роздачу, не заважаючи один одному.
Зал ресторану є центром
архітектурно-планувального рішення. Декоративні та архітектурні елементи залу
розташовують відвідувачів к відпочинку у затишній обстановці.
Гармонійне поєднання забарвлення стін, форми
меблів, освітлення залу, акустика, вентиляція, красиво сервірований стіл, живі
квіти на столах, негучна музика - все це створює у гостей ресторану святковий
настрій і викликає бажання відвідати його ще раз.
Велику роль у створенні інтер'єру даного
ресторану відіграє художнє конструювання, або дизайн. Розглядаючи кожний проектуємий
предмет як частину комплексу предметів, які оточують людину в ресторані,
дизайнер створив різноманітні зручні та естетично повноцінні комплекси.
Для кожного елементу інтер'єру точно знайдене
місце, яке визначає його характер та стиль.
До адміністративно-побутових приміщень належать:
кабінет директора, контора, приміщення завідуючого виробництвом, кімната
персоналу, санвузли, білизняна. Площу адміністративних приміщень приймаємо
згідно Карсекіна з розрахунку 4 м на одного працюючого та необхідного обладнання
для приміщення. Площу гардеробних для персоналу визначаємо виходячи з норми 0,1
м на одного працівника. Убиральні для персоналу розраховуємо з чисельності
персоналу у зміну: для жінок - 1 унітаз на 15 чоловік, для чоловіків - 1 унітаз
на 20 чоловіків, також передбачаємо по 1 умивальнику. Душові кабіни проектуємо
з розрахунку - 1 душова кабінка на 10 чоловік за зміну. Розмір кабінки -
900x900 мм. Душові мають приміщення для переодягання. Група службових приміщень
проектуємо одним блоком.
До нього забезпечений
прохід, який дає змогу обминати виробничі приміщення, і одночасно не порушувати
зв'язок з усіма цехами і службовими приміщеннями:
Sгард. =
0.1*100 = 10 м2
Sз. від. =
0.15*100 = 15 м2
Площа для надання
додаткових послуг визначається на кожні 50 місць - 10 м2.
дод. п = 28 м2
На проектованому закладі
приймаємо наступну площу адміністративно-побутових приміщень, згідно СНІПа
(таблиця 2.9):
Таблиця 2.9
Площі адміністративно -
побутових приміщень
Назва
приміщення
|
Площа,
м2
|
Кабінет
директора
|
5.74
|
Приміщення
зав. виробництвом
|
5.74
|
Контора
|
6.14
|
Гардероб
для персоналу (чоловічий)
|
5.26
|
Гардероб
для персоналу (жіночий)
|
4.91
|
Санвузол
для персоналу (чоловічий)
|
4.11
|
Санвузол
для персоналу (жіночий)
|
4.11
|
Приміщення
персоналу
|
12
|
Білизняна
|
10
|
Приміщення
комірника
|
5.26
|
До групи технічних приміщень входять: приміщення
теплового пункту, вентиляційні камери, електрощитова. Технічні приміщення
служать для обладнання закладу системами отопления, приточно-витяжною
вентиляцією, холодним та гарячим водопостачанням, системою холодо- і
енергопостачанням. Вентиляційні камери проектуємо з безпосереднім зв'язком з
вентиляційними комунікаціями, тепловий пункт - із системами опалення і
водопостачання. За СНІПом площа технічних приміщень - 67 м2.
2.6
Об'ємно - планувальне рішення та зв'язок функціональних груп приміщень
У закладі при плануванні і формуванні
технологічних процесів є чітке розмежування функціональних зон - всі служби
згруповані і розділені у три зони, у перший зоні згруповані всі
операції по прийому, завантаженні, зберіганні сировини та напівфабрикатів та
відпуску його на виробництво, складські приміщення); у другій зоні -
приготування страв (доготівельні цехи); у третій зоні - реалізація і споживання
страв (торгові приміщення). Ці зони у проектованому закладі знаходяться у
тісному взаємозв'язку і проектуються як єдине ціле.
Адміністративно-побутові та технічні приміщення у
проектованому закладі мають окремий вхід у будівлю. Приміщення виробничих цехів
розміщенні з урахуванням технологічних приміщень. Душові, санвузли та
гардеробні для персоналу розміщуватимуться поруч.
Таким чином, при
проектуванні даного закладу ресторанного господарства нами були дотримані
нормативні правила та норми для проектування закладів РГ та розроблений варіант
проекту комплексного закладу, зі зручним та технологічно вигідним розташуванням
усіх груп приміщень. Причому були враховані також тип, розмір і потужність
закладу, що проектується.
Перелік приміщень закладу
та їх площа наведені у таблиці 2.10 та 2.11:
Таблиця 3.10
Перелік приміщень
проектованого закладу на відмітці 0.000
Найменування
приміщень
|
Площа,
м2
|
Хол
|
73,3
|
Гардероб
|
21,7
|
Зала на
140 місць
|
425,6
|
Бар
|
23
|
Хол з
дробиною
|
9,2
|
Хол з
ліфтом
|
2,6
|
Коридор
|
7
|
Умивальня
Ж
|
5,6
|
Санвузол
Ж
|
9,3
|
Умивальня
Ч
|
5,1
|
Санвузол
Ч
|
6
|
Загрузочна
|
11,6
|
Хол з
ліфтом
|
2,1
|
Хол з
ліфтом
|
2,1
|
Коридор
|
9,2
|
Кладова
сухих продуктів
|
12,9
|
Кладова
напоїв
|
9,4
|
Коридор
|
10,2
|
Мийна
столового посуду
|
11,9
|
Роздаткова
|
14,8
|
Балкон
|
35,85
|
Тераса
|
7,71
|
Загальна
площа:
|
716,16
|
Таблиця 2.11
Перелік приміщень проектованого закладу на
відмітці - 4.200
Найменування
приміщеньПлоща, м2
|
|
Хол з
дробиною
|
9,6
|
Хол з
ліфтом
|
2,6
|
Дитячий
центр
|
405,10
|
Бар
|
33,2
|
Коридор
|
7,6
|
Вбиральня
Ч
|
3,4
|
Санвузол
Ч
|
5
|
Вбиральня
Ж
|
3,4
|
Санвузол
Ж
|
5,6
|
Підсобне
приміщення
|
7,1
|
Мийна
|
5,2
|
Коридор
|
5,1
|
Приміщення
зав. виробництвом
|
8,3
|
Горячий
цех
|
40
|
Коридор
|
16,7
|
Мийна
кухонного посуду
|
6,4
|
Приміщення
підготовки яєць
|
7,4
|
Холодний
цех
|
13,1
|
Овочевий
цех
|
13,4
|
М’ясний
цех
|
14,4
|
Підсобне
приміщення
|
20,2
|
Кладова
притирального інвентарю
|
4,2
|
Кладова
та мийна оборотної тари
|
7,4
|
Хол з
дробиною
|
11,4
|
Ліфт
|
2
|
Ліфт
|
2
|
Битове
приміщення
|
11,6
|
Санвузол
|
3,6
|
Душева
|
2,3
|
Балкон
|
28,7
|
Загальна
площа:
|
706,00
|
На кресленнях, що додаються до дипломного проекту
представлені: Експлікація приміщень та Обладнення.
Розділ
3. Санітарно-гігієнічне забезпечення проектованого підприємства
ВИМОГИ ДО ТЕРИТОРІЇ
Територія підприємства
повинна бути спланована із врахуванням відведення атмосферних, талих та змивних
вод. Необхідно мати не менше 2-х під’їздів, один з них для відвідувачів, а
інший до складських приміщень. Пішоході доріжки та під’їзди повинні бути
заасфальтовані або замощені.
Проектування також
передбачає закладення таких систем як: пожарну ємкість, станцію біологічної
очистки та сепаратор жирів.
Час роботи підприємства
має бути спланованим та сприяти виключенню зустрічних транспортних потоків
сировини із відходами, сміттям та допоміжними матеріалами.
На території не повинно
бути ділянок з застійними ґрунтовими або атмосферними водами. Для стоку
атмосферних вод при плануванні поверхні території мають бути передбачені схили,
направлені від будівель та інших споруд до водозбірників. Водозбірники та
водостоки необхідно регулярно очищувати, своєчасно ремонтувати. Територія
підприємства в нічний час має бути освітлена.
Територію підприємства
слід утримувати у чистоті, прибирання проводити щоденно. В теплу пору року, по
мірі необхідності, здійснювати полив території. В зимовий період проїзди і
пішохідні доріжки систематично слід очищувати від снігу, льоду та посипати
піском.
Для збирання і
тимчасового зберігання сміття мають бути встановлені водонепроникні
сміттєзбірники з кришками, які щільно закриваються, ємністю не більше
дводенного накопичення сміття.
Розміщувати
сміттєзбірники допускається не ближче 25 м від виробничих та складських
приміщень на заасфальтованих або бетонованих майданчиках, що перевищують площу
основи збірників на 1 м з усіх сторін.
Видалення відходів і
сміття із сміттєзбірників необхідно проводити по мірі їх заповнення (не більше
2/3 його об'єму) та не рідше ніж 1 раз на 2 дні із наступним миттям і
дезінфекцією сміттєзбірника та майданчика, на якому вони розташовані. Вивіз
сміття необхідно здійснювати спеціальним транспортом, використання якого для
перевезення сировини і готової продукції забороняється.
Санвузли необхідно
підключити до системи водопостачання, каналізації та опалення. Туалети
дезінфікують хлорним вапном або іншими дезінфікуючими засобами, дозволеними МОЗ
України.
Територія підприємства
повинна бути освітлена у відповідності з діючими нормами.
САНІТАРНІ ВИМОГИ ДО
ВОДОПОСТАЧАННЯ ТА КАНАЛІЗАЦІЇ
Вода, що використовується
для технологічних, господарсько-побутових та питних потреб на підприємствах
ресторанного господарства, має відповідати вимогам чинного нормативного
документу.
Підприємства мають бути
забезпечені достатньою кількістю питної води, яка розраховується відповідно до
проектної документації з урахуванням обсягу виробництва і чинних норм
витрачання води. Вибір джерел водопостачання, місця забору води, а також
розрахунок кордонів і плану заходів з благоустрою зони санітарної охорони
джерел водопостачання мають здійснюватися у відповідності з діючими санітарними
правилами і нормами та обов'язково погоджуватися з територіальними закладами
санітарно-епідеміологічної служби.
Підприємства повинні мати
схеми водопровідної мережі і каналізації і пред'являти їх за вимогою
контролюючих організацій.
Система водопостачання
повинна мати резервуари чистої води для забезпечення гарантованої подачі води у
"години пік", у випадку перебоїв з подачею води внаслідок аварій, для
забезпечення періоду контакту при хлоруванні тощо. Резервуарів має бути не
менше двох. Вода, яка використовується для побутових і технологічних потреб, що
пов'язані з виробництвом продукції має відповідати вимогам ГОСТу 2874-82.
Для забезпечення поливу
території, зовнішнього миття автомашин може використовуватись технічна вода.
Водопровід технічної води має бути окремим від водопроводу питної води. Обидві
системи водозабезпечення не повинні мати між собою ніяких сполучень і
трубопроводи слід пофарбувати в різні кольори.
У виробничих приміщеннях
слід передбачати: умивальники для миття рук з підведенням гарячої та холодної
води через змішувачі. Умивальник має бути забезпечений милом, щіткою,
дезінфікуючим розчином, рушниками чи електрорушником для рук. Умивальники
необхідно розташувати у кожному виробничому приміщенні при вході, а також на
місцях, зручних для користування ними, на відстані не більше ніж 15м від
робочого місця.
Для видалення виробничих
і побутових стічних вод підприємства мають бути каналізовані. Каналізаційна
мережа має з'єднуватися з міською каналізацією або мати власну систему очисних
споруд. У разі скидання стоків в міські очисні споруди умови відведення стічних
вод визначаються діючими СанПіН 4630-88.
Підприємства мають бути
обладнані каналізацією, яка забезпечує видалення виробничих,
господарсько-фекальних та атмосферних вод відповідно до СНіП 2.04.03-85, СНіП
2.04.01-85, СН 496-77.
Миєчні ванни приєднують
до каналізаційної мережі з повітряним розривом не меншим ніж за 20 мм від верху
приймальної воронки. У процесі обладнання всієї внутрішньої каналізації
необхідно передбачити гідравлічні затвори для запобігання проникнення запаху з
каналізаційної мережі.
Порядок знешкодження та
спуску побутових та виробничих стічних вод погоджується з територіальними
закладами санітарно-епідеміологічної служби, природоохоронними органами і
здійснюється у відповідності до вимог СанПіН 4630-88.
Забороняється
розташовувати санітарні вузли над виробничими та складськими приміщеннями.
Каналізаційні стоки з виробничими стоками дозволяється прокладати в
оштукатурених коробах і без ревізій.
Побутова каналізація має
бути окремою від виробничої і мати самостійний випуск. Виробничі приміщення,
відділення для миття, душові, туалети, приміщення для особистої гігієни жінки
мають бути обладнані каналізаційними трапами.
Забороняється без
відповідної очистки скидати у відкриті водойми виробничі і побутові стічні
води, а також улаштування поглинаючих колодязів.
САНІТАРНІ ВИМОГИ ДО
ОСВІТЛЕННЯ
Природне і штучне
освітлення у виробничих і допоміжних приміщеннях має відповідати вимогам діючих
СНіП II-4-79 "Естественное и искусственное освещение. Нормы
проектирования". Не допускається розміщення виробничих процесів в
приміщеннях без природного освітлення.
В усіх виробничих та
допоміжних приміщеннях мають бути прийняті заходи щодо максимального
використання природного освітлення. Світлові отвори не допускається заставляти
виробничим обладнанням, готовими виробами, напівфабрикатами тощо, як всередині
так і поза приміщенням.
Примітка. В південних
районах країни для захисту від посиленої інсоляції в літній час дозволяється
використовувати захисні пристрої (козирки, екрани, побілка засклення).
Внутрішнє віконне скло та
рами необхідно промивати і протирати не рідше ніж один раз на тиждень, а зовні
- не рідше двох разів на рік, в теплий час року - у міру забруднення.
Розбите скло у вікнах
необхідно негайно замінити цілим. Встановлювати у вікнах складене з шматків
скло забороняється. Забороняється заміна скла фанерою, картоном, склоблоками.
Штучне освітлення може
бути загальним та комбінованим і має відповідати затвердженим нормам.
Електричні лампи треба монтувати у закритих
плафонах, а електричні проводи у захисних трубках. Освітлювальна арматура аварійного
освітлення повинна мати розпізнавальне фарбування. Світильники місцевого
освітлення повинні мати конструкцію та розташування таке, що забезпечує
відсутність відблиску.
Забороняється
використання переносних ламп та розташування світильників безпосередньо над
відкритими місцями зберігання сировини та готової продукції або відкритим
технологічним обладнанням. Нагляд за станом та експлуатацією освітлювальних
приладів покладається на технічно підготовлених осіб.
САНІТАРНІ ВИМОГИ ДО
ОПАЛЕННЯ ТА ВЕНТИЛЯЦІЇ.
У виробничих приміщеннях
необхідно підтримувати оптимальні або допустимі параметри метеорологічних умов
- температури, вологості, швидкості руху повітря, загазованості і запиленості з
урахуванням категорії важкості праці, періоду року та кліматичної зони.
У разі використання
систем кондиціювання повітря, параметри мікроклімату у виробничих приміщеннях
мають відповідати оптимальним величинам санітарних норм ДСН 3.3.6.042-99
"Державні санітарні норми мікроклімату виробничих приміщень", а за
наявності механічної або природної вентиляції мають відповідати допустимим
нормам.
Вентиляційно-опалювальне
устаткування має забезпечити дотримання гранично допустимих рівнів шкідливих
речовин у повітрі, збереження нормальних метеорологічних умов у виробничих
приміщеннях і відповідати вимогам СНиП 2.04.05-91 "Отопление, вентиляция и
кондиционирование".
Усі приміщення
підприємства необхідно опалювати, за винятком холодних складів, котельні та
трансформаторної підстанції. Складські приміщення, пов'язані з постійним перебуванням
обслуговуючого персоналу необхідно опалювати.
Опалення виробничих і
допоміжних приміщень має бути централізованим. Опалювальні прилади у разі
водяного та парового опалення мають бути легко доступними для очищення від
пилу.
Виробничі цехи, допоміжні
приміщення та побутові приміщення необхідно забезпечити механічною
припливно-витяжною вентиляцією, відповідно з діючими нормами і з урахуванням
технологічних умов.
Порядок експлуатації та
нагляду за вентиляційними та опалювальним устаткуванням необхідно регламентувати
на кожному підприємстві відповідно із спеціально розробленими для цієї мети
інструкціями. Вентиляційні системи мають бути паспортизовані.
Повітроводи, вентиляційні
канали необхідно періодично (але не рідше одного разу на рік) очищувати з відміткою
в спеціальному журналі.
Контроль за експлуатацією
вентиляційних установок слід покладати на технічно підготовлених осіб.
САНІТАРНІ ВИМОГИ ДО
ВИРОБНИЧИХ ТА ПІДСОБНИХ ПРИМІЩЕНЬ
Приміщення, цехи, моєчні,
складські приміщення мають бути розташовані з урахуванням поточності
технологічних процесів, зручними для взаємного зв'язку.
У складі виробничих цехів
підприємств мають бути виділені в окремі приміщення термічні (гарячі) цехи та
мийне відділення, які потребують особливого гігієнічного режиму.
Агрегати, апарати, печі,
механічні машини та інше обладнання необхідно розташовувати таким чином, щоб до
них був забезпечений вільний доступ.
Всі частини обладнання,
які контактують сировиною, мають бути виготовлені із матеріалів, дозволених
Міністерством охорони здоров'я України для використання у продовольчому
машинобудуванні та харчовій промисловості.
Арматуру і трубопроводи,
за виключенням тих, що не піддаються корозії, фарбують масляною фарбою світлих
тонів.
Стеля і стіни усіх
виробничих приміщень мають бути заштукатурені, побілені і утримуватися у
належному стані.
Підлога в усіх
виробничних приміщеннях має бути водонепроникною з рівною, без щілин і вибоїн,
зручною для очистки і миття поверхнею.
У разі появи цвілі стіни
і стелю, кутки перед побілкою обробляють мікоцидним антисептиком. Місця з
відбитою штукатуркою необхідно негайно заштукатурити з послідуючою побілкою або
фарбуванням.
Під час проведення
ремонту апаратури, обладнання, усунення дефектів штукатурки, побілки стін,
заміні розбитого скла тощо, слід забезпечувати заходи, які виключають попадання
сторонніх предметів у продукцію.
Прибиральники повинні
бути забезпечені прибиральним інвентарем, засобами для миття і чистки (сода,
мило тощо).
Прибиральний інвентар для
прибирання санвузлів і виробничих приміщень має бути промаркований і
зберігатися в окремих приміщеннях або шафах. Забороняється використовувати його
з іншою метою, крім відповідних маркуванню.
Перила сходів необхідно
промивати один раз на зміну гарячою водою з милом та дезінфікувати.
Всі двері та ручки дверей
виробничих та допоміжних приміщень треба промивати гарячою водою з миючим
розчином і дезінфікувати та протирати насухо по мірі необхідності, але не менше
одного разу на день. Зовнішні двері промивають у разі необхідності, але не
рідше, ніж 1 раз на тиждень.

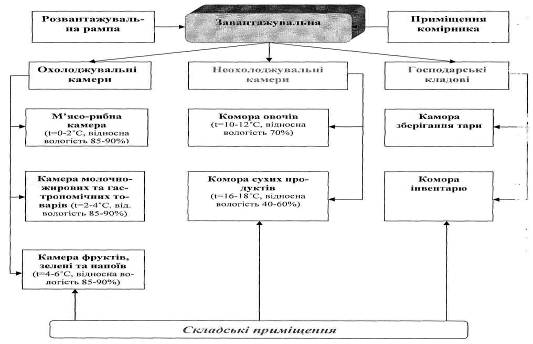

Складські приміщення
повинні бути сухими, чистими, опалюватись та мати добру вентиляцію (температура
не нижче +8 град. С, відносна вологість повітря 70-75%).
Підлога в складських
приміщеннях має бути водонепроникною з рівною, без щілин і вибоїн, зручною для
очистки і миття поверхнею. Стіни мають бути гладкими (без виступів та впадин)
доступними для очистки та дезінфекції. В складських приміщеннях мають бути
передбачені холодильні камери для зберігання сировини та напівфабрикатів, що
швидко псуються. В складах, де зберігається харчова продукція забороняється
зберігання нехарчових матеріалів та господарчих товарів (мило, пральні
порошки).
Висновки
В результаті виконання курсової роботи були
вирішені поставлені задачі:
Проаналізувавши 14 літературних джерел була
розроблена оптимальна виробничо - торгівельна програма ресторану "Перша
перлина"; розроблена схема виробничого процесу підприємства в цілому;
запроектувані виробничі цехи на основі поелементної структурно-технологічної
схеми, а саме: Приміщення, які проектуються для закладу "Перша
перлина":
А) На першому поверсі розташовані наступні
приміщення ресторану:
обідня зала на 120 місць з баром;
загрузочна;
кладова сухих продуктів;
кладова напоїв;
моєчна столового посуду;
роздаткова;
санвузли для відвідувачів.
Б) На відмітці - 4.200 розташовані:
приміщення персоналу з гардеробом, душовою та
санвузлом;
кладова і моєчна оборотної тари;
овочевий цех;
м’ясний цех;
примішення для підготовки яєць;
- холодний цех;
гарячий цех;
моєчна кухонного посуду;
кладова прибирального інвентарю.
Також було розраховано складське господарство,
розроблені структурно-технологічні схеми приготування страв на холодного напою.
Був запроектований спеціалізований цех підприємства.
Наведені
санітарно-технічні норми ресторану "Перша перлина".
Наведені вимоги техніки
безпеки на підприємстві "Перша перлина".
Проект ресторану
"Перша перлина" буде вирішувати завдання здорового харчування людей у
відповідності усім нормам організації роботи та сприяти вимогам відпочинку.
Література
1. Агафонова Л.Г., Агафонова О. Є. Туризм,
готельний та ресторанний бізнес: Ціноутворення, конкуренція державне
регулювання / Навч. посібник. - К.: Знання України, 2002. - 358 с.
. Браймер Р.А. Основы управления в индустрии
гостеприимства / Пер. с англ. - М.: Акпект Пресс, 1995
. Збірник рецептур національних страв та
кулінарних виробів: Для підприємств громад. Харчування всіх форм власності
/О.В. Шалимінов, Т.П. Дяченко, Л.О. Кравченко та ін. - К.: А.С.К., 2000.
. Карсекін В.І. Проектування підприємств громадського
харчування. - К.: Вища шк., 1992
. Кузнєцова Н.М. Основи економіки готельного та
ресторанного господарства / Навчальний посібник. К.: 1997
. Нормы технического оснащения доготовочных
предприятий общественного питания часть 2-ая Москва: 1989.
. Организация работы предприятия общественного
питания: Учеб. пособие для вузов / Н.И. шаповалов и др. - М.: Экономика, 1990
. Організація виробництва та обслуговування у
підприємствах громадського харчування: Навч. посібник. - практикум. - Житомир:
Вид-во МАК, 2001
. П’ятницька Н.О., П’ятницькій В.Т., Григоренко
О.М. Автоматизована інформаційна система менеджменту громадського харчування:
Навч. посіб. - К.: КДТЕУ, 2000
. Практичний посібник до виконання технологічних
частини дипломного проекту для студентів денної та заочної форми навчання
факультету харчування/ Юдіна Т.І., Роберман Н.Д., Ветров В.М. - Донецьк: Дон
дует, 2004. - 114с.
. СНиП ІІ-Л.8-71. Предприятия общественного
питання. Нормы проектирования.
.Т. Т. Никуленкова, Ю.И. Лаврененко, Г.Н. Ястина,
"Проектирование предприятий общественного питания". Москва,
"Экономика"-2002г.
. Ткаченко Н. Формування виробничої собівартості
продукції, незавершеного виробництва, рентабельності та визначення ціни продажу
/ Бухгалтерський облік і аудит. - 2001. - №6
. Яцин В.П., Григоренко О.М. основи будівельної
справи: Опорний конспект лекцій для студентів факультету громадського
харчування, готельного господарства та туризму всіх форм навчання. - К.: КНТЕУ,
2001
Похожие работы на - Проектування виробничих цехів в ресторані сибірської кухні 'Перша перлина'
|
