Графическое
изображение розы ветров – на втором листе чертежа проекта.
На территории
цеха железобетонных конструкций находятся:
- административно-бытовой
корпус;
- электроподстанция;
- склад цемента;
- склад арматуры;
- склад готовой продукции.
Цех включает
в себя следующие основные производственные отделения:
– Бетоносмесительный
узел (430м2);
-
Арматурный
цех (1720м2);
-
Отдел
поточного изготовления мелких изделий (860м2);
-
Отдел
распалубки мелких изделий (430м2);
-
Отдел
стендового изготовления крупных изделий (1290м2);
Обоснование
и характеристики принятого объёмно-планировочного решения
Данное здание
имеет в плане прямоугольную форму с размерами:
·
в
осях 1–25 120 м;
·
в
осях А-Л 36 м;
и имеет
следующие объёмно-планировочные решения:
·
По
числу этажей – одноэтажное;
·
По
наличию подъёмно-транспортного оборудования – крановое;
·
По
конструктивным схемам покрытий – каркасно-плоскостное;
·
По
системе отопления – отапливаемое;
·
По
системе освещения – естественное;
·
Грузоподъёмность
крана – 15т;
·
Пролёт
здания – 18 м;
·
Шаг
колонн – 6 м;
·
Высота
здания – 16 м (высота бетоносмесительного узла – 20,85 м);
Группа
основных производственных процессов по сан. характеристикам – II в.
Кроме того,
данный цех оснащён воротами, которые составляют единую коммуникационную
систему, открывающую доступ рельсовому транспорту как в само здание, так и за
его пределы.
Также с обратной
стороны здания находятся два подъезда к цеху, обеспечивающие доступ
погрузо-разгрузочного транспорта в цех, которые позволяют беспрепятственно перемещаться
рабочему персоналу и технике внутри здания.
Обоснование
и характеристики принятого конструктивного решения
Фундамент.
В данном проекте используются несколько
типов монолитного железобетонного фундамента, а также ленточный фундамент под
переход, соединяющий цех ЖБК и административно-бытовой корпус. Ширина подошв
монолитного фундамента определяется несущей способностью грунта и нагрузками от
здания и кранов.
·
Ф-1 –
монолитный железобетонный фундамент; размеры 2000 х 2000, высота стакана – 1 м;
·
Ф-2 –
монолитный железобетонный фундамент; размеры 2000 х 2500;
·
Ф-3 –
ленточный фундамент под переход;
·
Ф-4 –
монолитный железобетонный фундамент; размеры 1300 х 1300.
Монолитные железобетонные фундаменты
состоят из плитной части, выполненной из плит, имеющих продольную выемку, и
рёбер подколонников, вставляемых в эту выемку. Фундаментные плиты соединяются
между собой на петлевых стыках арматуры с замоноличиванием зазора.
Колонны
Для здания высотой 16 м с краном
грузоподъёмностью 15т выбираем железобетонные колонны прямоугольного сечения с
размерами в плане 800 х 400.
Для
бетоносмесительного узла (трёхэтажное здание) высотой 20,85 м выбираем железобетонные
колонны, также прямоугольного сечения, с размерами в плане 400 х 400.
Перекрытия
В качестве конструкций
покрытий и плит перекрытий принимаем железобетонные ребристые плиты (серия
1.465–3) П-1 с размерами 5960 х 2940 х 450 мм
Окна
В данном проекте
применяются стальные оконные панели с алюминиевыми переплётами с размерами 4470
х 1160 мм.
Ворота.
В проекте используются
ворота двух типов:
·
Распашные
– воротный
проём обрамлён железобетонной рамой, вписывающейся по внешним размерам в
принятую разрезку панельной стены. В правом полотне установлена калитка.
Расчёт состава и площади
административно-бытовых помещений и их оборудования
1. Все вспомогательные
помещения
·
Площадь: м2
2. Гардеробно-душевой
блок
·
Гардеробная:
-
количество
шкафов: шт. (для ул. одежды)
шт. (для спец. одежды)
Итого, всего 500 шкафов.
– количество
умывальников: шт.
·
Душевая:
– количество душевых
кабинок: шт.
·
Преддушевая:
– площадь: м2
·
Уборная:
– количество
унитазов: на блок;
– количество
умывальников: 1 на блок;
3. Пункт первой медицинской
помощи
·
Площадь:
м2
4. Буфет
– количество
посадочных мест: шт.;
– площадь: м2;
– площадь кухни и
подсобных помещений: м2
Исходя из расчёта,
принимаем двухэтажное здание административно-бытового корпуса прямоугольной
формы с размерами в плане:
·
в
осях 1–4 18 м;
·
в
осях В-Л 36 м;
Экспликацию помещений
административно-бытового корпуса приводим в табл. 1.
Таблица 1.
№ помещ. на плане
|
Наименование помещения
|
I-ый этаж
|
1
|
Тамбур
|
2
|
Гардероб мужской одежды
|
3
|
Мужская душевая
|
4
|
Мужской санузел
|
5
|
Женский санузел
|
6
|
Гардероб женской одежды
|
7
|
Женская душевая
|
II-ой этаж
|
8
|
Подсобные помещения
|
9
|
Буфет на 40 мест
|
10
|
Рабочая комната
|
11
|
Кабинет зам. директора
|
12
|
Отдел кадров
|
13
|
Кабинет директора
|
14
|
Мужской санузел
|
15
|
Женский санузел
|
16
|
Приёмная
|
17
|
Медпункт
|
18
|
Кабинет гл. инженера
|
19
|
Рабочая комната
|
Теплотехнический расчёт
ограждений
г. Архангельск
(влажная зона); условие эксплуатации – Б
·
·
·
сут.
·
·
·
·
·
I.
;
II.
;
Находим :
1. Железобетонный
слой ()
; м;
2. Теплоизоляция
(пенобетон, )
; м;
3. Железобетонный
слой ()
; м;
III. ;
;
0,115 + 0,034
+ 0,025 + 0,043 = 0,217;
2,04 – 0,217
= 1,823;
мм;
Конструктивно
принимаем мм.
;
;
Согласно
требованию ограждения конструкций: ;
Условие выполняется.
Принимаем
толщину стенового ограждения: 400 мм. Строительный материал:
-
Железобетонный
слой (мм);
-
Теплоизоляция
– пенобетон (мм);
-
Железобетонный
слой (мм).
2. Теплотехнический
расчёт плит перекрытий.
г. Архангельск
(влажная зона); условие эксплуатации – Б
·
·
· сут.
·
I.
;
II.
;
Находим :
;
1. Гравий
керамзитовый втоплённый в битум ()
; м;
2. Гидроизоляция
(четырёхсл. рубероидный ковёр )
; м;
3. Цементно-песчанный
раствор ()
; м;
4. Теплоизоляция
(пенопласт, )
; м;
5. Пароизоляция
(рубероид, )
;
м;
6. Ребристая
железобетонная плита ()
;
м;
III. ;
;
0,115+0,065+0,118+0,032+0,029+0,147+0,043
= 0,549;
2,04 – 0,549
= 1,491;
мм;
Конструктивно
принимаем мм.
;
;
Согласно
требованию ограждения конструкций: ;
Условие выполняется.
Принимаем
толщину плиты перекрытия: 470 мм. Строительный материал:
-
Гравий
керамзитовый втоплённый в битум (мм);
-
Гидроизоляция
– рубероид (мм);
-
Цементно-песчанный
раствор (мм);
-
Теплоизоляция
– пенопласт (мм);
-
Ребристая
железобетонная плита (мм).
Расчёт естественного
освещения производственного здания
Предварительный
расчёт.
Участок, для
которого производим расчет, размещён в пролёте 18 м, имеет длину 36 м,
высота помещения от пола до низа железобетонной балки 12 м. В цеху
выполняют работы средней точности (V разряд зрительной работы). Освещается участок
через окна.
a)
Считаем
нормированное значение к.е.о.:
,
где
·
– коэффициент светового климата (табл.
4, СНиП 23–05–95);
·
% – значение к.е.о. (табл. 1 и 2, СНиП
23–05–95)
·
N
– номер группы обеспеченности естественным светом.
b) Считаем площадь световых
проёмов при боковом освещении:
,
где
·
– площадь пола помещения;
·
– коэффициент запаса (табл. 3, прилож.
5);
·
– нормированное значение к.е.о.;
·
– световая харак-ка окон;
·
– коэфф-т, учитывающий затенение окон
противостоящими зданиями;
·
– общий коэф-т светопропускания,
определяемый по формуле:
;
где
-
= 0,8;
-
= 0,6;
-
= 0,8;
-
= 1;
-
= 1;
;
·
– коэффициент, учитывающий повышение
к.е.о. при боковом освещении.
Тогда площадь
световых проёмов будет равна:
;
В результате принимаем 15
световых проёмов с размерами 4470 х 1160 мм.
Проверочный
расчёт по методу А.М. Данилюка.
При расчёте
по методу А.М. Данилюка определяем значение к.е.о. в расчётных точках
помещения () при указанных размерах световых
проёмов и сравниваем его с нормированным значением ().
Расчёт сведём в таблицу 2:
Таблица 2.
Показатели
|
Расчётные точки
|
1
|
2
|
3
|
4
|
5
|
|
31
|
17
|
15
|
12
|
10
|
|
4
|
6
|
10
|
14
|
17
|
|
80
|
54
|
30
|
21
|
18
|
|
24,8
|
9,18
|
4,5
|
2,52
|
1,8
|
|
72/1,24
|
34/0,91
|
21/0,74
|
12/0,61
|
|
30,75
|
8,35
|
3,33
|
1,69
|
1,1
|
|
1/18
|
5/18
|
9/18
|
13/18
|
17/18
|
|
1,01
|
1,12
|
1,27
|
1,7
|
1,97
|
|
0,277
|
0,307
|
0,348
|
0,466
|
0,54
|
|
8,518
|
2,563
|
1,159
|
0,788
|
0,594
|
(1,2%) < (1,3%)
Условие соблюдается.

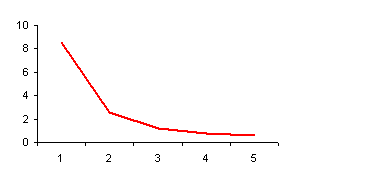

По данным расчёта естественного освещения
по методу А.М. Данилюка строим график, исходя из значений по пяти точкам:
Вывод: Расчётные величины
к.е.о. удовлетворяют требованию СНиП как по нормативному значению, так и по
неравномерности естественного освещения. Это подтверждают полученные расчётные
значения к.е.о., которые при боковом освещении оказались не менее нормативного
значения к.е.о. (%).
Технико-экономические
показатели
По
генеральному плану:
·
Плотность
застройки:
;
·
Плотность
зелённых насаждений:
;
·
Плотность
замощения:
;
По цеху
железобетонных конструкций:
·
Полезная
площадь:
;
·
Строительный
объём:
;
Список
литературы
1. СНиП II-3–79* «Строительная
теплотехника» М., Стройиздат, 1986 г.
2. СНиП 2.01.01–82 «Строительная
климатология и геофизика» М., Стройиздат, 1983 г.
3. И.А. Шерешевский «Конструирование
промышленных зданий и сооружений» Л., Стройиздат, 1979 г.
4. СНиП II-4–79 «Естественное и
искусственное освещение» М., Стройиздат, 1980 г.
5. А.С. Ильяшев, Ю.С. Тимянский
«Пособие по проектированию промышленных зданий» М., Высшая школа, 1990 г.
