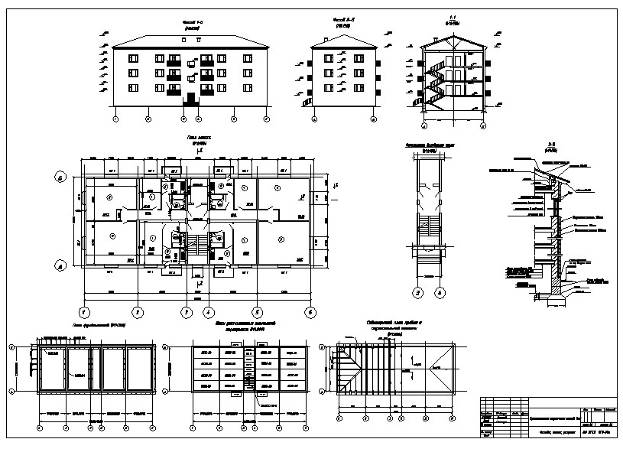

Конструкция пола
|
Тип покрытия, материал
|
Толщина слоев
|
|
Доски шпунтовочные
Лаги 80 х 40 через 500
Прокладка из ДВП
Плита перекрытия
|
29
40
11
220
|
|

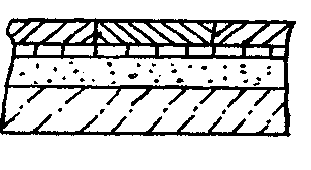

Керамическая плитка на цементно-песчаном растворе
Гидроизоляция на битумной мастике
Бетонная стяжка
Плита перекрытия
|
15
5
40
220
|
Перегородки - из легкого бетона
высотой на комнату. Межкомнатные перегородки 80 мм, межквартирные перегородки - двухслойные с воздушной прослойкой толщиной 240 мм.
Перегородки опираются на плиты
перекрытия через слой цементного раствора и крепятся к стенам и перекрытиям ершами
и скобами.
Санузлы располагаются в отдельных
сантехнических кабинах совмещенного типа.
Окна приняты с раздельными деревянными
пролётами, остекление двойное.
Двери приняты одно - и двухпольные,
наружные - деревянные, внутренние с щитовыми дверными полотнами, глухие.
Оконные створки и деревянные полотна
крепятся соответствующими коробками при помощи навесов. Крепление оконных и дверных
блоков в проёмах осуществляется при помощи ершей или гвоздей на двух уровнях с каждой
стороны проёма.
Крыша - деревянная стропильная
система. Кровля здания четырёх скатная, уклон кровли равен i=20. Толщина утеплителя
принята 200мм.
Основные лестницы приняты сборные
ж/б, двухмаршевые, состоящие из целых маршей с полнотелыми ступенями и цельных площадок.
Лестничные площадки опираются
на боковые стены лестничной клетки, лестничные марши - на выступы площадок и крепится
к ним. Ограждение лестницы высотой 0,9 м предусмотрено в виде стальной решётки с деревянными поручнями, стойки ограждения крепятся к стальным закладным деталям
сбоку марша.
Вход с улицы на лестничную клетку
решен в виде крыльца. Крыльцо запроектировано в виде ж/б плиты опирающейся на бетонную
подготовку.
Наружная отделка из отборного
керамического кирпича под расшивку, цоколь отделывается терразитовой штукатуркой.
Оконные перелёты и дверные полотна покрываются масленой краской, подоконные сливы
покрываются кровельной сталью, ограждения балконов отделывается асбестоцементными
экранами.
Внутренняя отделка: стены и перегородки
жилых комнат и передней оклеиваются обоями. Стены кухонь, санузлов и ванных комнат
покрываются масленой краской на высоту 1,8м и местами облицовываются керамической
плиткой. Стены лестничных клеток покрываются масленой краской за два раза, потолки
белятся.
Водопровод - хозяйственно питьевой
от городской сети.
Канализация - хозяйственно-фекальная
в городскую сеть, с установкой унитазов, ванн, умывальников, раковин и моек.
Отопление центральное, водяное,
система однотрубная. Нагревательные приборы - чугунные радиаторы.
Вентиляция естественная.
Газоснабжение от городской сети
с установкой кухонных газовых плит и водонагревателей.
Электроснабжение от городской
сети с установкой скрытой проводки (II категории).
Электроосвещение лампами накаливания
от сети 220/380В без установки кухонных электроплит.
Устройство связи - радиотрансляция,
коллективные телеантенны, телефонные вводы.
Исходные данные:
·
Место строительства - г. Москва.
·
Температура наиболее холодной пятидневки
обеспеченностью 0,92:
·
Температура наиболее холодных суток
обеспеченностью 0,92:
·
Период со средней суточной температурой
воздуха
·
Средняя температура периода со средней
суточной температурой воздуха
1.
Градусосутки отопительного периода:
-
расчетная температура внутреннего воздуха, применяемого согласно ГОСТ 12.1.005-08
-
средняя температура периода со средней суточной температурой воздуха (СНиП 23.01-99)
-
продолжительность периода со средней суточной температурой воздуха (СНиП 23.01-99)
2.
Требуемое сопротивление теплопередаче,
исходя из санитарно - гигиенических условий и условий комфортности:
n - коэффициент, принимаемый в зависимости от положения
наружной поверхности ограждающей конструкции к наружному воздуху (СНиП II-3-79*,
т.3)
n=1
-
расчетная зимняя температура наружного воздуха, равная средней температуре наиболее
холодной пятидневки обеспеченностью 0,92
-
нормативный температурный перепад между температурой внутреннего воздуха и температурой
внутренней поверхности ограждающей конструкции (т.2, СНиП II-3-79*)
-
коэффициент теплоотдачи внутренней поверхности ограждающих конструкций (т.4, СНиП
II-3-79*)
Однако, исходя из рекомендаций
СНиП II-3-79*, сопротивление теплопередаче ограждающих конструкций
принимаем из таб.1б, исходя из условий энергосбережения.
Для жилых помещений с градусосутками
отопительного периода , приведенное сопротивление
теплопередаче ограждающих конструкций (для стен) будет равно (после интерполяции):
Все дальнейшие расчеты ведем по
наименьшему значению , т.е. по

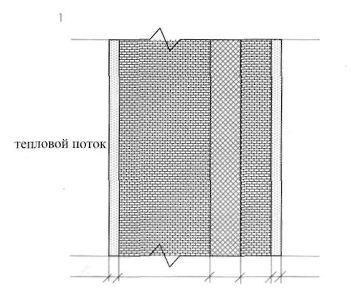

Назначаем конструкцию наружной
стены:
Состав ограждающей конструкции.
Наименования слоя
|
|
|
|
|
|
1. Цементно-песчаный р-р.
|
1800
|
0,015
|
0,93
|
11,09
|
0,016
|
2. Кирпичная кладка
|
1800
|
0,380
|
0,81
|
10,12
|
0,469
|
3. Утеплитель - пенополиуретан (ТУ 67-87-75)
|
40
|
|
0,04
|
0,42
|
|
4. Кирпичная кладка
|
0,130
|
0,81
|
10,12
|
0,16
|
5. Цементно-песчаный р-р.
|
1800
|
0,030
|
0,93
|
11,09
|
0,032
|
3.
Сопротивление теплопередаче ограждающей
конструкции равно:
-
коэффициент теплоотдачи внутренней поверхности ограждающей поверхности:
-термическое
сопротивление ограждающей конструкции:
-
коэффициент теплоотдачи (для зимних условий) наружной поверхности (т.6. СНиП II-3-79*)
Термическое сопротивление слоя
многослойной ограждающей конструкции:
-
толщина слоя, м
-
расчетный коэффициент теплопроводности материала соя, принимаемый по прил.3 СНиП
II-3-79*
Таким оброзом, термическое сопротивление
конструкции равно:
Термическое сопротивление конструкций
как сумма термических сопротивлений слоев:
Этим выражение необходимо найти
неизвестное значение (толщина утеплителя):
Тогда общая толщина стены:
Без учета штукатурки
4.
Определение глубины заложения ленточных
фундаментов.
Исходные данные: , ,
здание имеет подвал полы устраиваются по утепленному цокольному перекрытию , т.к. грунты в основание фундамента неоднородного
сложения определяется как средневзвешенное
, УГВ
Сумма абсолютных значений среднемесячных
отрицательных температур воздуха:
Нормативная глубина сезонного
промерзания крупных песков:
Расчетная глубина промерзания
грунта у фундамента:
Расстояние от промерзшего грунта
до грунтовых вод:
С учетом того, что грунты в основании
представлены глинами и суглинками глубина заложения фундамента должно быть не менее
расчетной глубины промерзания грунта. Проектом принимается граница заложения фундамента
1,2 м.
5.
Расчет лестницы.
Исходные данные: лестница двухмаршевая,
высота этажа , ширина марша , уклон i=1: 2, размеры ступеней:
высота подступёнка , ширина проступи b-300мм.
Решение:
1.
Высота лестничного марша:
2.
Число подступёнков в марше:
3.
Число подступней в марше:
4.
Длина горизонтальной проекции марша:
d=9*300=2700мм
5.
Ширина лестничной клетки: В = а+400+а=1200+300+1200=2,7м.
6.
Длина лестничной клетки: , где С1=1,3м - ширина этажей, С2=1,3 - ширина
промежуточной площадки.
1.
И.А. Шерешевский "Конструирование гражданских зданий" Стройиздат,
1981г.
2.
СНиП II-3-79* "Строительная теплотехника".
М., 1999г.
3.
СНиП 2.01.99г. "Строительная климатология геофизика"
4.
СНиП 2.02.83г. "Основы зданий и сооружений"
5.
ГОСТ 21.103-73 "Общие требования к текстовым документам"
6.
ГОСТ 21.101-79 "Основные требования к чертежам".
