Артиллерийский комплекс

Реферат

Артиллерийский комплекс

Содержание

Введение

Понятие "Артиллерийский комплекс"

Назначение артиллерийского вооружения

Классификация артиллерийских комплексов и их основных элементов

Назначение, устройство и принцип действия основных элементов артиллерийских комплексов

2С19 "Мста-С"

История создания

Назначение и описание 2С19 "Мста-С"

Характеристики 2С19 "Мста-С"

Организационная структура

Список литературы

Введение

День ракетных войск и артиллерии стал одним из наиболее памятных дней в истории Вооруженных Сил и отмечается 19 ноября. День календаря дата выбран потому, что он совпадает со значимым историческим событием победоносное освобождение Сталинграда от немецких захватчиков, началом которого стало контрнаступление российских войск. В этот день с особым почетом поздравляют воинов артиллерии.

Переломное и столь знаменательное для итогов войны сражение было успешным благодаря одной из ключевых ролей, которая принадлежит артиллеристам. В 1964 г. праздник получил новое название - День ракетных войск и артиллерии. Российский народ свято чтит и хранит примеры несгибаемой стойкости, героизма, мужества всех воинов, участвующих в этой войне, героев многотысячных сражений, давших отпор вражеским силам.

Весь опыт применения артиллерийских и ракетных войск в вооруженных конфликтах доказывает огромную роль их маневренности, оперативности и огневой мощи. Героические традиции достойно продолжают современные поколения военных ракетных и артиллерийских войск ВС РФ. Они с честью и благородством выполняют воинский долг, осваивают новейшее оружие и технику, повышают боевое мастерство, высокий уровень которого гарантирует выполнение необходимых задач в самых различных боевых условиях. Отмечая этот праздник, проводятся показательные стрельбы, учения, парады.

Понятие "Артиллерийский комплекс"

Совокупность артиллерийского орудия, предназначенных для него различных по назначению артиллерийских выстрелов, прицельных и других устройств часто называют артиллерийским комплексом.

Артиллерийские орудия и пусковые установки ствольной и реактивной артиллерии совместно с приданными им боеприпасами и другим вспомогательным оборудованием образуют так называемые огневые артиллерийские комплексы, под которыми понимают совокупность функционально взаимосвязанных образцов вооружения и военной техники, выполняющих в войсках задачи по поражению противника. В настоящее время различают понятие "артиллерийский комплекс" (АК) в широком и узком смысле.

В широком смысле АК есть совокупность образцов артиллерийского вооружения (АВ) и военной техники (ВТ). В состав АВ входят артиллерийские орудия, пусковые установки реактивных систем и боеприпасы к ним. В качестве образцов ВТ рассматривают средства разведки целей, средства управления и обеспечения стрельбы, транспортные и др. В такой трактовке понятие АК удобно использовать при анализе и синтезе артиллерийского вооружения в комплексе в целом, при сравнительной оценке различных комплексов и выработке исходной системы тактико-технических требований (ТТТ), включаемых в тактико-техническое задание (ТТЗ) на разработку конкретного комплекса.

Артиллерийский комплекс в узком смысле есть совокупность артиллерийского орудия (пусковой установки реактивной системы), приданных ему боеприпасов, приборов для обеспечения стрельбы и средств транспортирования (базы). Это понятие удобно использовать при общем рассмотрении и изучении артиллерийского вооружения, при уточнении требований к составным частям комплекса, включаемых в техническое задание (ТЗ) на разработку его составных частей: артиллерийского орудия (пусковой установки), боеприпасов, приборов и т.п.

Назначение артиллерийского вооружения

На всех этапах современного боя наиболее надежным, эффективным и незаменимым помощником различных видов и родов войск является артиллерия. Считают, что слово "артиллерия" произошло от французского слова "artiller", что означает вооружать, снабжать оружием, или же от итальянского слова "arte de tirare", означающего искусство стрелять.

Сегодня во всех странах мира под "артиллерией" понимают род войск, предметы артиллерийского вооружения и артиллерийскую науку. Как род войск артиллерия состоит из соединений, частей и подразделений, имеющих на вооружении соответствующую артиллерийскую технику. Обладая большой силой и мощью огня, большой дальностью действия и маневренностью, высокой точностью и скорострельностью, артиллерия обеспечивает выполнение самых разнообразных боевых задач.

Понятие предметы артиллерийского вооружения является составной частью более широкого понятия - артиллерийское вооружение, куда относятся не только различного рода средства ствольного огнестрельного оружия, реактивные системы залпового огня с боеприпасами и приборами для стрельбы, гранатометы, стрелковое и холодное оружие, но также специальные приборы; радиолокационные станции, которые обеспечивают выполнение артиллерией своих основных задач; подвижные артиллерийские ремонтные мастерские, оборудование баз и арсеналов, складов и артиллерийских полигонов; материалы, необходимые для обеспечения эксплуатации артиллерийского вооружения и т.п.

В более узком смысле под предметами артиллерийского вооружения понимают артиллерийские орудия, минометы, реактивные системы залпового огня, противотанковые ракетные комплексы с боеприпасами и прицелами, которые в совокупности служат для выполнения конкретных боевых задач, стоящих перед артиллерией как родом войск. Предметы вооружения, предназначенные для выполнения боевых задач по непосредственному поражению целей или же препятствующие действиям противника, называются боеприпасами. Боеприпасы, предназначенные для производства выстрела из артиллерийских систем, - артиллерийскими боеприпасами. Основными элементами боеприпасов являются снаряд с определенным снаряжением, соответствующим назначению боеприпаса, и метательный заряд.

По способу сообщения снаряду поступательного движения артиллерия подразделяется на ствольную и реактивную. Ствольная артиллерия представляет собой совокупность орудий (средств для нанесения ущерба противнику), предназначенных для достижения определенного практического результата вследствие действия метаемого в сторону противника снаряда, которому при использовании боевого или другого внешнего по отношению к снаряду источника энергии сообщается необходимое движение в специальной трубе, называемой артиллерийским стволом. Внутреннюю часть артиллерийского ствола называют каналом ствола. В артиллерийских системах движение артиллерийского снаряда по каналу ствола и на траектории достигается за счет соответствующего преобразования энергии боевого заряда в кинетическую энергию метаемого снаряда.

В зависимости от конструктивного выполнения канала ствола, от характера движения снаряда и его взаимодействия со стволом и основанием, на котором ствол закреплен, ствольная артиллерия бывает нарезной, гладкоствольной, безоткатной и универсальной. Внутренний диаметр канала ствола (трубы) определяет калибр артиллерийского орудия в миллиметрах. Если ствол имеет внутренние нарезы, то калибр орудия определяется расстоянием между выступами двух противоположных нарезов по диаметру канала ствола.

Ствольное оружие калибром 20 мм и более называют артиллерийским орудием, а калибром менее 20 мм - стрелковым оружием. В целом артиллерийское орудие представляет собой сложную машину, состоящую из ствола, основания, которое обеспечивает орудию требуемую устойчивость при выстреле, прицельных приспособлений и других вспомогательных механизмов и элементов. Совокупность артиллерийского орудия, предназначенных для него различных по назначению артиллерийских выстрелов, прицельных и других устройств часто называют артиллерийским комплексом.

В отличие от ствольной реактивная артиллерия является сравнительно молодым видом оружия, но с большими перспективами развития и применения. Это обусловлено рядом преимуществ реактивной артиллерии, к которым относятся: способность к созданию большой плотности огня в единицу времени; обеспечение одновременного поражения значительных площадей, занятых противником. Кроме того, внезапность огневого налета и комбинированное поражение живой силы и техники осколками, ударной волной и огнем от возникающих пожаров, а также характерное звуковое сопровождение движения большого количества реактивных снарядов оказывают сильное деморализующее действие на войска противника.

Ствольная артиллерия также имеет свои, только ей присущие достоинства. Она обладает значительно лучшей кучностью стрельбы, более эффективно поражает отдельные малоразмерные цели. Поэтому на поле боя в определенном соотношении должны одновременно присутствовать системы как ствольной, так и реактивной артиллерии. Они должны взаимно дополнять друг друга.

В отличие от принципа устройства и действия артиллерийской системы, для которой характерным является действие расширения пороховых газов метательного заряда как на снаряд, так и на ствол артиллерийского орудия, в реактивной системе для метания снаряда на заданную дальность используется реактивная сила, которая создается в реактивном двигателе, являющемся неотъемлемой частью реактивного снаряда.

Реактивным снаряд называется потому, что свое продольное движение он получает за счет реактивного действия каждой газовой молекулы реактивного заряда в момент ее вылета из двигателя реактивного снаряда. Принцип движения реактивного снаряда базируется на использовании одного из основных законов классической механики, согласно которому всякое действие равно по величине и обратно по направлению противодействию.

Для осуществления пуска реактивных снарядов, вследствие особенностей их устройства и действия, уже нет необходимости иметь прочный ствол с устойчивым основанием, как у артиллерийского орудия. Реактивный снаряд нуждается только в обеспечении начального направления полета при выстреле, что достигается с помощью легких и простых в устройстве направляющих соответствующей конструкции. Эти направляющие совместно с основанием, на котором они собраны, а также другими устройствами и механизмами образуют так называемую пусковую установку реактивных снарядов.

Для обеспечения артиллерийской стрельбы, пуска ракет и управления ими предназначены специальные приборы, которые называются артиллерийскими приборами. К их числу относятся: артиллерийские прицелы, панорамы, буссоли, теодолиты, дальномеры, бинокли и т.п.

В настоящее время различные задачи, которые ставит современная война перед артиллерией, требуют ее определенной организации и создания образцов ствольной и реактивной артиллерии различных видов и типов, от очень подвижных и небольшой мощности артиллерийских орудий до сверхтяжелых, особой мощности орудий и реактивных систем.

В зависимости от боевого предназначения артиллерийских систем, особенностей и условий их боевого применения ствольная и реактивная артиллерия подразделяется на наземную, зенитную, авиационную и морскую. Наземная артиллерия, в свою очередь, подразделяется на общевойсковую, горную, казематную (стационарную), танковую и противотанковую артиллерию. С учетом соответствующих условий боевого применения общевойсковая, горная и казематная артиллерия предназначена в основном для выполнения тех же задач, что и войсковая. Танковая и противотанковая артиллерия предназначена для борьбы с танками и противотанковыми средствами противника.

Зенитная артиллерия используется для борьбы с авиацией противника и имеет на своем вооружении разнообразные зенитные артиллерийские системы, от малокалиберных скорострельных до крупнокалиберных автоматических зенитных орудий. В определенных условиях боевой обстановки зенитные орудия могут также привлекаться для борьбы с танками и другими наземными объектами противника, для чего они снабжаются специальными прицелами, которые обеспечивают орудиям стрельбу прямой наводкой.

Авиационная артиллерия предназначена для борьбы с воздушными и наземными целями противника. В основном это малокалиберные скорострельные авиационные орудия, а также специальные реактивные снаряды. И, наконец, морская артиллерия. Она предназначена для борьбы с морскими и наземными целями, имеет на своем вооружении как малокалиберные, так и крупнокалиберные различной скорострельности артиллерийские ствольные и реактивные системы. В зависимости от места расположения морская артиллерия, в свою очередь, подразделяется на корабельную, береговую подвижную (железнодорожную или на механической тяге) и береговую стационарную (башенного или открытого типа).

В зависимости от массы артиллерийских систем, дальности и мощности боеприпасов артиллерию делят также на легкую, тяжелую, большой и особой мощности.

Легкая артиллерия (калибром до 100 мм) обладает хорошей маневренностью на поле боя и высокой скорострельностью, сопровождает в наступлении мотострелковые и танковые подразделения. Это, как правило, батальонная и танковая артиллерия.

Тяжелая артиллерия представляет собой артиллерийские системы калибром до 200 мм. К ней относится дивизионная и корпусная артиллерия, частично полковая. Обладая высокой точностью стрельбы, большой дальностью и мощностью, эта артиллерия выполняет задачи по поражению целей противника в его тактической глубине.

К артиллерии большой и особой мощности относятся артиллерийские системы калибром более 200 мм. Обладая большим весом и мощностью боеприпасов, эта артиллерия обеспечивает уничтожение особо важных, наиболее прочных и сильно укрепленных целей противника.

В зависимости от способа передвижения артиллерия подразделяется на стационарную (казематную), носимую (расчетом), возимую (в кузове автомобиля и т.п.), вьючную (перевозимую в разобранном виде на лошадях), буксируемую (на конной или же механической тяге), самодвижущуюся (при помощи дополнительно установленного двигателя и специального привода), самоходную (на самоходном колесном или же гусеничном шасси, с открытым, полубронированным или бронированным корпусом), железнодорожную.

Классификация артиллерийских комплексов и их основных элементов

В зависимости от назначения и вида основных средств обеспечения стрельбы современное артиллерийское вооружение рассматривают состоящим из:

артиллерийских комплексов ствольной артиллерии (АКСА), включающих артиллерийское орудие с базой, приданными ему приборами для стрельбы, а также комплект боеприпасов;

комплексов реактивной артиллерии (КРА), включающих пусковую установку с приданными ей приборами, боеприпасами и транспортными средствами;

противотанковых ракетных комплексов, включающих пусковую установку, противотанковую ракету и систему управления ракетой.

В зависимости от назначения, характера решаемых задач, условий боевого применения артиллерийские орудия и пусковые установки реактивных систем, боеприпасы к ним имеют различное устройство и характер действия, различный внешний вид. Однако по основным принципам устройства и действия каждый из этих первостепенных элементов артиллерийского вооружения имеет много общего с его базовым образцом.

Большое количество задач, решаемых наземной артиллерией, приводит к необходимости иметь на вооружении различные орудия, отличающиеся друг от друга величиной калибра, способом перемещения, целевым предназначением и т.п. В зависимости от назначения и конструктивного исполнения, траектории полета снаряда артиллерийские орудия подразделяются на пушки и гаубицы, гаубицы-пушки и пушки-гаубицы, мортиры и минометы, безоткатные орудия. Такое деление существует давно и обусловлено разнообразием целей и характером местности в районе целей.

Пушки - это орудия, предназначенные для настильной стрельбы по открыто расположенным и находящимся на большом удалении наземным, воздушным или морским целям. Они представляют собой длинноствольные орудия (длина ствола составляет 70 - 75 калибров), сообщающие снаряду большие начальные скорости (до 1000 м/с и более). Максимальный угол возвышения ствола пушки, как правило, не превышает 45°.

Гаубицы - артиллерийские орудия, которые ведут огонь по целям снарядами, летящими по навесной траектории, хотя в отдельных случаях их траектория может быть и настильной. Применяются для поражения целей противника, расположенных за небольшой возвышенностью, в укрытиях, складках местности, оврагах, для разрушения горизонтальных, деревоземляных и других оборонительных сооружений противника, проделывания проходов в минных полях, проволочных заграждениях и т.п. Для поражения целей максимальный угол возвышения ствола гаубицы может достигать 70°. Начальная скорость ее снарядов меньше, чем у пушек, и в зависимости от массы заряда колеблется в пределах 300-700 м/с. Соответственно и длина ствола гаубиц составляет 20-40 калибров. В настоящее время в войсках применяются гаубицы 122-мм калибра и выше при максимальной дальности стрельбы 15 км.

Гаубицы-пушки и пушки-гаубицы - это орудия промежуточного типа между гаубицами и пушками. Начальное название орудия определяется тем, какие свойства у него преобладают - гаубичные или пушечные.

Мортиры - крупнокалиберные (200 мм и более) с коротким стволом (до 16 калибров) наземные артиллерийские орудия навесного огня, стреляющие под большим углом возвышения и предназначенные для разрушения железобетонных перекрытий, каменных и других оборонительных сооружений. В настоящее время в войсках мортиры заменены тяжелыми минометами, которые полностью решают задачи мортир. Они значительно дешевле в производстве и проще в обращении.

По приведенной классификации артиллерийских орудий иногда рассматривают и артиллерию в целом: пушечная артиллерия, гаубичная, минометная и т.д.

По степени автоматизации заряжания и разряжания, производству выстрела артиллерийские орудия подразделяются на автоматические, полуавтоматические и неавтоматические.

Для обеспечения большой скорострельности, например, у зенитных орудий автоматизируется как процесс производства выстрела и разряжания орудия, так и процесс его заряжания. Выстрелы у автоматических орудий следуют непрерывно до полного израсходования боеприпасов или же освобождения спускового механизма.

В полуавтоматических артиллерийских орудиях автоматически обеспечивается только определенная часть операций по подготовке и производству выстрела. Например, открывание и закрывание затвора, удаление стреляной гильзы и взведение ударного механизма.

В неавтоматических орудиях все операции по его заряжанию и разряжанию, производству выстрела производятся только вручную номерами орудийного расчета.

Как и артиллерийское вооружение в целом, артиллерийские орудия классифицируются:

по боевому предназначению (наземные, зенитные, авиационные, морские, железнодорожные);

по способу передвижения (носимые, возимые, буксируемые, самодвижущиеся, самоходные, железнодорожные, стационарные);

по конструктивным особенностям (нарезные, гладкоствольные, безоткатные, универсальные);

по калибру (малого калибра) - от 20 до 75 мм, среднего калибра - от 75 до 155 мм и крупного калибра - от 155 мм и выше. Кроме того, как орудия они классифицируются:

по типу затворов (с клиновым или поршневым затвором, с вертикальным или горизонтальным их расположением);

по типу лафета (с упругим или жестким лафетом).

Минометы классифицируются по тем же признакам, что и артиллерийские орудия. Некоторые отличия имеются только по части их организационной принадлежности (минометы бывают ротные) и по виду заряжания (дульнозарядные и казнозарядные).

Как и комплексы ствольной артиллерии, реактивные системы залпового огня могут быть классифицированы по некоторым характерным признакам:

по боевому предназначению (наземные, авиационные и морские);

по способу передвижения (носимые, возимые, буксируемые и самоходные);

по калибру (среднего калибра - от 80 до 155 мм и крупного калибра - свыше 155 мм);

по управлению снаряда на траектории (неуправляемые и управляемые).

С учетом назначения, схемного и конструктивного решения, особенностей функционирования противотанковые ракетные комплексы могут быть классифицированы по ряду основных признаков:

по боевому предназначению (наземные, танковые, вертолетные);

по способу транспортирования ракет на поле боя (носимые, возимые и самоходные);

по типу системы управления (с ручным управлением - ПТРК первого поколения; с полуавтоматическим управлением - ПТРК второго поколения; с автоматическим управлением - ПТРК третьего поколения, перспективные, реализующие принцип "выстрелил - забыл");

по виду канала связи для передачи команд на ракету (с проводным, тепловым, радио - или оптическим каналом связи).

Назначение, устройство и принцип действия основных элементов артиллерийских комплексов

Артиллерийское орудие - это вид ствольного огнестрельного оружия калибром 20 мм и более, которое по устройству представляет собой сложную боевую машину, состоящую из большого количества различных по степени сложности механизмов и устройств и предназначенную для метания снарядов в целях выполнения ими различного рода боевых задач.

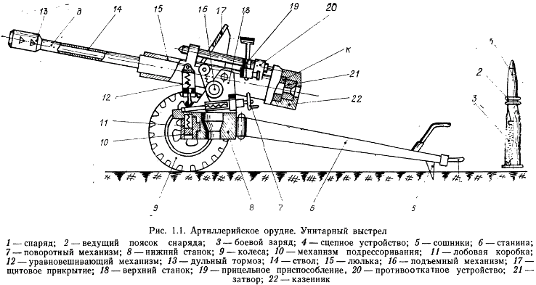

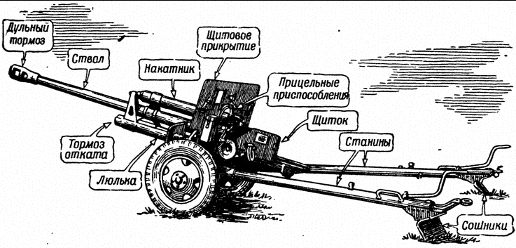

В целом любое артиллерийское орудие (рис.1.1) можно рассматривать состоящим из двух основных частей - ствола с затвором и лафета. Ствол 14 орудия является его основным устройством, в котором происходит преобразование кинетической энергии боевого заряда 3 артиллерийского выстрела в кинетическую энергию снаряда 1. Он служит для направления движения снаряда и придания ему требуемых начальных скоростей поступательного и вращательного движения. Вращение снаряду при движении по каналу ствола сообщается его ведущим пояском 2 в результате врезания пояска в винтовые нарезы канала ствола.

Независимо от конструктивного выполнения ствола его переднюю часть называют дульной (д), а заднюю - казенной (к). Заднюю внутреннюю часть ствола, куда помещается артиллерийский выстрел, называют каморой. Она представляет собой замкнутое пространство, в котором при выстреле происходит сгорание пороховых газов. Замкнутость обеспечивается тем, что спереди камора закрывается снарядом, а сзади - специальным устройством 21, называемым затвором. В затворе, служащем для запирания канала ствола при выстреле, размещается ударный механизм, под действием которого воспламеняется пороховой заряд и происходит выстрел. Находится затвор в казеннике 22, закрепленном на казенной части ствола.

При выстреле под действием силы давления пороховых газов на затвор происходит перемещение ствола в направлении, противоположном движению снаряда. Это движение ствола называют откатом, возвращение же ствола в исходное положение - накатом.

Для ограничения длины отката ствола и его возвращения в первоначальное положение служат противооткатные устройства 20, которые поглощают (гасят) энергию отката ствола на сравнительно небольшой длине его отката и аккумулируют энергию для последующего наката. Они состоят из накатника и тормозов отката и наката. Для дополнительного гашения энергии отката служит также дульный тормоз 13, закрепленный на дульной части ствола.

Направление движения ствола при откате и накате обеспечивается люлькой 15, к которой крепятся неподвижные элементы противооткатных устройств. Ствол с затвором и подвижные части противооткатных устройств называют откатными частями. Вместе с люлькой они составляют качающуюся часть орудия.

Второй важной составной частью артиллерийского орудия является лафет, который предназначен для крепления качающейся части орудия, обеспечения ему требуемой устойчивости при выстреле, необходимой маневренности огнем и транспортирования. Он как бы играет роль боевого станка орудия при выстреле и является средством его передвижения при совершении марша.

В соответствии с назначением лафет артиллерийского орудия состоит из верхнего станка с механизмами наведения, нижнего станка с ходовой частью и станинами, щитового прикрытия и вспомогательного оборудования. На верхнем станке 18 лафета при помощи цапф люльки закреплена качающаяся часть орудия, которая может свободно вращаться в вертикальной плоскости вокруг оси цапф.

Придание стволу необходимых углов в вертикальной и горизонтальной плоскостях осуществляется при помощи подъемного 16 и поворотного 7 механизмов, объединенных общим названием "механизмы наведения". Отсчет требуемых значений углов в вертикальной и горизонтальной плоскостях производится при помощи прицельных приспособлений 19, которые, как и механизмы наведения, закреплены на верхнем станке. На этом станке закреплено также и щитовое прикрытие 17, предназначенное для защиты расчета, прицельных приспособлений и других механизмов орудия от воздействия дульной ударной волны, осколков, возникающих при разрыве снарядов, а также от пуль противника.

В силу особенностей конструктивного решения качающуюся часть артиллерийского орудия не всегда удается выполнить уравновешенной относительно оси цапф люльки. Это затрудняет вертикальную наводку орудия. Для уравновешивания качающейся части орудия и уменьшения усилий на маховике его подъемного механизма применяют специальный уравновешивающий механизм 12, который также закреплен на верхнем станке лафета.

Верхний станок с его качающейся частью и щитовым прикрытием, механизмы наведения и прицельные приспособления, уравновешивающий механизм составляют так называемую вращающуюся часть орудия. Основанием вращающейся части орудия является нижний станок 8, относительно которого поворот вращающейся части осуществляется поворотным механизмом. Составными элементами нижнего станка являются лобовая коробка 11 и станины 6. К лобовой коробке крепится ходовая часть, состоящая из боевой оси (полуоси), механизма подрессоривания 10 и колес 12. Ходовая часть предназначена для транспортирования орудия за тягачом и для перекатывания его расчетом. Станины служат для закрепления орудия на грунте, придания ему устойчивого положения при выстреле. В задней части станины заканчиваются сошниками 5, при помощи которых они упираются в грунт и воспринимают продольные усилия от выстрела. В боевом положении станины разводятся в стороны, что способствует увеличению поперечной устойчивости орудия при выстреле. В походном же положении они сводятся, крепятся друг к другу и при помощи сцепного устройства 4 соединяются с тягачом.

Артиллерийские орудия могут быть также снабжены дополнительными устройствами и механизмами (лебедками, домкратами, стопорами и т.п.), которые предназначены для повышения эффективности применения орудия, облегчения его эксплуатации и т.п.

Миномет - это особый вид артиллерийского орудия. Он представляет собой гладкоствольное огнестрельное оружие с жестким лафетом.

Стрельба из миномета производится оперенными снаря дами-минами по навесной траектории при углах возвышения 45° и более. Предназначены минометы для поражения открыто расположенной или находящейся за различными укрытиями живой силы, огневых средств и боевой техники противника.

В результате особенностей конструкции и принципа действия миномета давление пороховых газов в канале его ствола значительно меньше, чем в стволе нарезного артиллерийского орудия, что является причиной малых начальных скоростей мин (до 300 м/с) и, естественно, небольших дальностей стрельбы (до 5 - 7 км).

С учетом малого давления в канале ствола миномета и отсутствия при выстреле опрокидывающего момента все минометы делают без противооткатных устройств и больших опорных поверхностей (плит).

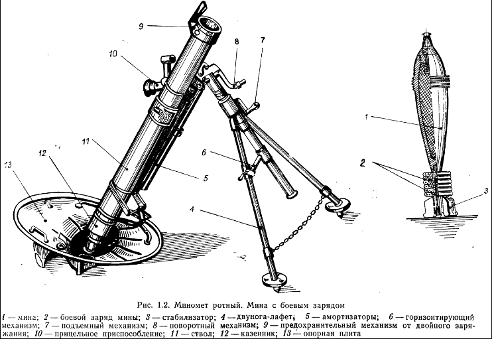

Основными частями любого миномета являются ствол 1 с казенником, опорная плита, прицел и лафет (станок). В минометах малого и среднего калибров (рис. 1.2) ствол при помощи шаровой опоры казенника 12 соединяется непосредственно с опорной плитой 13. Для производства выстрела мина с укрепленным на ней зарядом 2 опускается в дульную часть ствола стабилизатором 3 вниз. Под действием собственного веса мина, падая в ствол, накалывается капсюлем-воспламенителем на боек ударника (жало). Происходит выстрел.

Ударный механизм собран в казеннике и представляет собой жало, ввинченное в дно казенника ствола. Такой "жесткий" ударник прост по конструкции, обеспечивает большую скорострельность, однако может быть причиной осечек при малых углах возвышения ствола. В более тяжелых минометах применяют ударный механизм, имеющий два положения: жесткое и взводимое. Принцип действия взводимого ударного механизма аналогичен принципу действия ударного механизма орудийных затворов. Стрельба со взводимым ударником производится, когда необходимо проверить наводку миномета после его заряжания, а также при отводе расчета в укрытие.

Миномет, заряжаемый с дульной части, называют дульнозарядным, а с казенной части - казнозарядным.

Для исключения двойного заряжания в дульнозарядных минометах на дульную часть ствола надевается специальный предохранитель 9. В таких минометах между миной и внутренними стенка-мл канала ствола должен быть некоторый зазор, необходимый для выхода воздуха из ствола при заряжании мины.

Опорная плита миномета служит опорой для ствола и состоит из основного листа, к которому приварены ребра жесткости. Через опорную плиту основная часть энергии отдачи миномета при выстреле гасится грунтом, который в данном случае является своеобразным противооткатным устройством миномета.

Для поддержания ствола миномета и обеспечения наведения его в вертикальной и горизонтальной плоскостях предназначена двунога-лафет 4, которую еще называют станком. На лафете за креплены подъемный 7, поворотный 8 и горизонтирующий 6 механизмы, а также прицел 10. Для предотвращения поломок механизмов лафета в момент выстрела из-за резкого отката ствола предусмотрены пружинные амортизаторы 5.

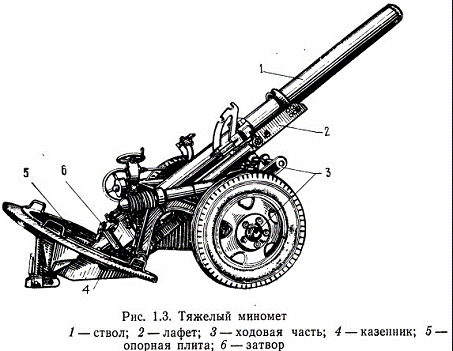

Более мощные, тяжелые минометы (калибром 160 мм и более) заряжать с дульной части затруднительно из-за большого веса мины, значительных габаритов ствола и других механизмов. Поэтому все тяжелые минометы (рис.1.3) заряжаются со стороны казенной части. Для их заряжания ствол 1 приводится почти в горизонтальное положение (к углу заряжания). Запирание ствола при выстреле обеспечивается затвором 6, который закреплен в казеннике 4. При выстреле миномета давление пороховых газов через затвор передается на плиту 5 и гасится реакцией грунта.

По сравнению с легкими или средними минометами лафет 2 тяжелых минометов является их основанием в боевом и походном положениях. Он представляет собой более сложную конструкцию, включающую и элементы его ходовой части 3. Для буксировки таких минометов автомобилем на переднюю часть ствола при помощи надульника надевается специальное сцепное устройство.

Для борьбы с танками и другими бронированными объектами противника на вооружении мотострелковых подразделений имеются также безоткатные орудия, которые могут быть гладкоствольными или же с нарезным стволом. Устройство и действие этих орудий основаны на использовании так называемого динамореактивного принципа, в соответствии с которым сила отдачи при выстреле полностью уравновешивается реактивной силой истекающих из казенной части ствола пороховых газов. Отсутствие отката ствола при выстреле делает такие орудия легкими, простыми по устройству и в обращении.

Основу безоткатного орудия (рис. 1.4) составляет 3 с затвором 1, на котором находятся сопла для истечения пороховых газов. Ствол закреплен на лафете 4, выполненном в виде треноги. На лафете закреплены также простые в конструктивном исполнении механизмы наведения 6, прицел 2 и элементы ходовой части 5. Заряжается безоткатное орудие унитарным патроном, отличающимся от обычного артиллерийского выстрела (см. рис. 1.1) наличием соплового отверстия в дне гильзы.

К основным недостаткам безоткатных орудий относятся: малая начальная скорость снаряда, что делает их малоэффективными при стрельбе по движущимся целям; появление при выстреле с казенной стороны орудия дыма и поднятие с грунта пыли; возникновение резкого характерного звука, который совместно с дымом и пылью демаскирует орудие.

2С19 "Мста-С"

2С19 "Мста-С" (индекс ГАБТУ - объект 316, по классификации NATO - M1990 "Farm") - советская и российская 152-мм дивизионная самоходная гаубица.

Разработана на Уральском заводе транспортного машиностроения. За разработку и изготовление данного изделия были присуждены премии: Ленинская и Государственная. Главный конструктор САУ - Ю.В. Томашов, 152-мм орудия 2А64 - Г.И. Сергеев. САУ 2С19 предназначена для уничтожения тактических ядерных средств, артиллерийских и миномётных батарей, танков и другой броневой техники, противотанковых средств, живой силы, средств ПВО и ПРО, пунктов управления, а также для разрушения полевых фортификационных сооружений и препятствования манёврам резервов противника в глубине его обороны. Может вести огонь по наблюдаемым и ненаблюдаемым целям с закрытых позиций и прямой наводкой, включая работу в горных условиях. При стрельбе используются как выстрелы из боеукладки, так и подающиеся с грунта. В 1989 году новая самоходная гаубица 2С19 "Мста-С" была принята на вооружение артиллерийских полков мотострелковых и танковых дивизий Советской Армии ВС СССР. Впервые демонстрировалась на авиасалоне в городе Жуковском в августе 1992 года.

История создания

В 1971 году на вооружение Советской Армии была принята 152-мм самоходная гаубица "Акация", по своим характеристикам приблизительно соответствовавшая аналогичным системам стран NATO, на вооружении которых находились в основном 155-мм самоходные гаубицы M109. В то же время западноевропейские государства начали разработку новой САУ SP70 с баллистикой буксируемой 155-мм гаубицы FH70. Баллистическое решение 155-мм гаубицы позволяло обеспечить максимальную дальность стрельбы ОФС до 24 км, а активно-реактивным снарядом - до 30 км. Подобные характеристики давали существенное преимущество перед советскими артиллерийскими дивизионными системами и позволяли осуществлять доктрину "борьбы со вторыми эшелонами" по уничтожению и подавлению войск стран-участниц Варшавского договора ещё до их прибытия на передний край боевых действий.

Приблизительно в одно время со странами НАТО в СССР тоже начинаются работы по созданию артиллерийского вооружения следующего поколения. Так по результатам научно-исследовательской работы "Успех-2" были определены тенденции развития артиллерийского вооружения западных стран и перечень работ по созданию новых артиллерийских систем для Советской армии. В ходе исследований была выявлена необходимость сокращения номенклатуры калибров артиллерийских систем и необходимость унификации по боеприпасам гаубиц и реактивных систем залпового огня в дивизионном, полковом и армейском звеньях. С 1976 года в ЦКБ Уральского завода транспортного машиностроения под руководством Ю.В. Томашова начинаются научно-исследовательские работы по определению облика перспективной САУ дивизионного звена, вооружённой орудием с баллистикой буксируемой 152-мм гаубицы (позднее получившей наименование 2А65 "Мста-Б"), разрабатываемой в Волгоградском ОКБ-2 завода "Баррикады", под руководством Г.И. Сергеева.

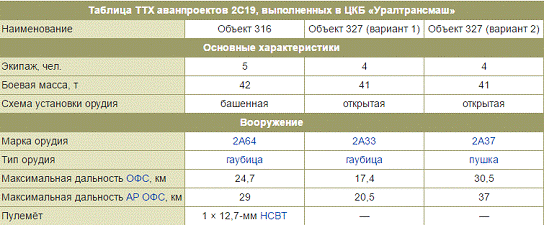

Новая самоходная артиллерийская установка проектировалась под обозначением "объект 316". Одновременно с вариантом, разрабатываемым под руководством Ю.В. Томашова, в ЦКБ Уральского завода транспортного машиностроения небольшим коллективом под руководством Н.С. Тупицына создавался альтернативный вариант с открытой установкой орудия и полностью автоматизированным процессом заряжания, который получил обозначение "объект 327". Компоновка "объекта 327" позволяла существенно сэкономить в массе изделия. В 1976 году был изготовлен первый прототип, однако для доведения разработанной САУ была необходима длительная доработка по устранению недостатков, что считалось неоправданной тратой времени, поэтому в итоге все силы были брошены на разработку варианта под обозначением "объект 316". Полученные проработки легли в основу ОКР под наименованием "Мста-С" (индекс ГРАУ - 2С19), официально начатой в 1980 году. "Мста-С" должна была поступить на вооружение артиллерийских полков танковых и мотострелковых дивизий для замены 152-мм самоходных гаубиц 2С3 "Акация".

Головным разработчиком 2С19 был назначен Уральский завод транспортного машиностроения, гаубица 2А64 проектировалась в ОКБ-2. В 1983 году был изготовлен первый макетный образец, а в ноябре этого же года было завершено изготовление опытного образца, который в течение 1984 года на Ржевском полигоне проходил испытания. Изначально САУ 2С19 разрабатывалась на базе танка Т-72, однако в ходе испытаний были выявлены серьёзные недостатки, среди которых была большая раскачка орудия при стрельбе. Для устранения замечаний было принято решение от базы танка Т-72 оставить геометрию корпуса, двигатель, трансмиссию и приводы управления. При этом торсионы и катки ходовой части САУ были заменены на новые, разработанные на базе применяемых в танке Т-80. После устранения замечаний к 1986 году были изготовлены 6 самоходных гаубиц 2С19 установочной партии. Изготовленные САУ были отправлены на государственные, а затем на войсковые испытания. После завершения войсковых испытаний и доработок выявленных недостатков в 1989 году самоходная гаубица 2С19 "Мста-С" была принята на вооружение Советской армии.

Назначение и описание 2С19 "Мста-С"

"Мста-С" предназначена для уничтожения тактических ядерных средств, артиллерийских и минометных батарей, танков и другой бронированной техники, противотанковых средств, живой силы, средств ПВО и ПРО, пунктов управления, а также для разрушения полевых фортификационных сооружений и препятствования маневрам резервов противника в глубине его обороны. Она может вести огонь по наблюдаемым и ненаблюдаемым целям с закрытых позиций и прямой наводкой, включая работу в горных условиях. При стрельбе используются как выстрелы из боеукладки, так и подающиеся с грунта, без потери в скорострельности.

Бронированный корпус САУ по конструкции и геометрии подобен корпусу танка Т-72, за некоторыми исключениями. Так, бронирование самоходки более слабое, чем у танка: лобовая часть не имеет комбинированного бронирования и сделана из гомогенной бронестали. Верхний (подбашенный) лист корпуса рассчитан под погон диаметром 2444 мм, а нижняя часть корпуса отличается в связи с применением в подвеске торсионных валов и балансиров от танка Т-80. В корпусе смонтированы двигатель, трансмиссия, приводы управления и подвеска.

Двигатель-марки В-84А. Это V-образный 12-цилиндровый высокоскоростной 4-тактный дизель жидкостного охлаждения мощностью 840 л. с., способный работать на шести видах топлива. Его коробка передач имеет семь передач переднего хода и одну заднего. Электрооборудование включает в себя четыре аккумуляторные батареи напряжением 27 В.

артиллерийский комплекс самоходная гаубица

Ходовая часть САУ аналогична танковой (Т-80) и состоит (применительно к одному борту) из шести опорных катков, направляющего колеса с механизмом натяжения гусеницы, ведущего колеса со съемными зубчатыми венцами и пяти поддерживающих роликов. Подвеска независимая с длинными торсионами, из-за чего соответствующие катки правого и левого бортов расположены не соосно (катки левого борта смещены вперед на 110 мм). Первый, второй и шестой катки имеют регулируемые телескопические амортизаторы, стопорящиеся во время стрельбы для гашения колебаний. При этом отпадает необходимость в использовании стабилизирующих сошников. Гусеница шириной 580 мм, оснащенная резинометаллическими шарнирами и обрезиненной беговой дорожкой, тоже заимствована у Т-80.

Башня сварена из катаных броневых листов. В ней находятся: гаубица 2А64 с системой наведения и прицеливания, система автоматизированной подачи и хранения снарядов (включает в себя конвейер подачи снарядов с грунта, укладку 6ЭЦ19 с программируемой выдачей и исполнительный механизм координации углов с подачей снарядов от укладки к орудию), агрегат бортового питания АП-18Д с автономной системой питания, фильтровентиляционное оборудование, средства связи (внутренние телефонные, внешние проводные и радио) и система герметизации казенной части гаубицы, предотвращающая загазованность боевого отделения. Масса башни без боекомплекта - 13500 кг.

Нарезная 152-мм гаубица 2А64 имеет раздельно-гильзовое заряжание. Стрельба ведется ОФС 3ОФ45 (на дальность 24700 м) в составе выстрелов 3ВОФ58, 3ВОФ72, 3ВОФ73 и АРС 3ОФ61 (на дальность 28900 м) в составе выстрела 3ВОФ91, кассетными снарядами типа 3023, содержащими 42 противотанковых суб-боеприпаса (дальность стрельбы 26000 м), снарядами-постановщиками активных радиолокационных помех типа 3НС3О (на дальность 22300 м), дымовыми снарядами-целеуказателями в составе выстрела 3ВДЦ8, а также спецбоеприпасами. Возможно использование и всех типов штатных боеприпасов гаубиц Д-20 и 2С3, а также управляемых снарядов с лазерной подсветкой 3ОФ39 "Краснополь" в составе выстрела 3ВОФ64. Подсветка целей производится передовыми артиллерийскими наблюдателями с помощью приборов 1Д15 (ПП-3), 1Д20, 1Д22 или 1Д26.

Весь боекомплект расположен в башне. Он состоит из 50 выстрелов калибра 152 мм (стандартный набор - 20 ОФС и 30 АРС), а также 300 патронов для пулемета. Масса боекомплекта составляет 2470 кг.

Баллистические данные гаубица "Мста-С"

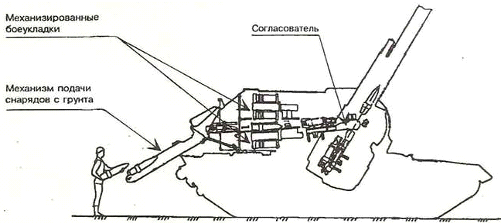

Система перезарядки позволяет вести огонь при любых углах наведения по направлению и возвышению орудия с максимальной скорострельностью без возвращения орудия на линию заряжания. Масса снарядов превышает 42 кг, поэтому для облегчения работы заряжающего из боеукладки они подаются автоматически. Механизм для подачи зарядов - полуавтоматического типа. Конструкция стеллажей боеприпасов позволяет размещать все штатные типы снарядов, а поиск нужного из них и управление всем процессом заряжания ведет контрольная система механизма заряжания. Кроме того, она подсчитывает и фиксирует число выстрелов соответствующего типа. Доставку выбранных снарядов и зарядов к орудию осуществляют два независимых конвейера. Каждый из них обслуживается своим заряжающим, что повышает скорострельность. Наличие дополнительных конвейеров подачи боеприпасов с грунта позволяет вести стрельбу, не расходуя внутренний боезапас. При переводе установки в походное положение дополнительный конвейер подачи снарядов складывается и закрепляется на башне, а другой убирается внутрь. Стреляные гильзы автоматически выбрасываются через люк под стволом орудия, что значительно уменьшает загазованность боевого отделения.

САУ оборудована двумя прицелами: панорамным (1П22), находящимся в поворотном бронеколпаке на крыше башни, и прямой наводки (1П23), окно которого расположено на лобовом листе башни. Первый из них имеет 3,7-кратное увеличение и автоматическую горизонтальную стабилизацию поля зрения при условии, что крен машины не превышает 5°. В походном положении прицел убирается за защитную шторку справа от него. Прицел 1П23 увеличивает в 5,5 раза в пределах углов наведения от - 4° до +55°.

Привод 2Э46 гаубицы электрический: по вертикали - автоматически, по горизонтали - от пульта управления. Автоматическое восстановление угла возвышения после каждого выстрела упрощает работу наводчика. При стрельбе он выполняет только одну операцию - удерживает управляющим устройством панорамный прицел на точке прицеливания. В критических ситуациях командир машины имеет возможность самостоятельно наводить и стрелять из орудия, используя дублирующее оборудование. При отключении электропитания применяется резервная система ручного заряжания и наведения. "Мста-С" оснащена системой приема и передачи данных стрельбы 1В122 (проводной и радио) на расстояние до 500 м. Контроль за наведением и координацией взаимодействия батареи ведется машиной управления огнем - командирской или старшего офицера.

Пулеметно-зенитная установка с дистанционным управлением и прицелом ПЗУ-5 (ПЗУ-7), смонтированная на командирской башенке и предназначенная для самозащиты от легких бронированных машин, вертолетов и самолетов, аналогична применяемой на танках Т-64А/Б/БВ и Т-80УД. Управляется она дистанционно из башни. Пулемет НСВТ-12,7 "Утес" обладает прицельной дальностью 2000 м и скорострельностью 700-800 выстрелов в минуту при углах вертикального наведения от - 3° до +70°. Боезапас его состоит из пяти лент по 60 патронов в каждой.

Для обеспечения работы систем САУ при выключенном или отказавшем основном двигателе используется автономный агрегат питания АП-18Д - газовая турбина мощностью 16 кВт. Время ее непрерывной работы - 8 часов.

Члены экипажа переговариваются с помощью аппаратуры внутренней телефонной связи 1В116 на семь абонентов. Внешняя связь осуществляется с помощью УКВ-радиостанции Р-173 (дальность до 20 км).

К дополнительному оборудованию самоходки относятся: автоматическое ППО 3-кратного действия с аппаратурой управления 3ЭЦ11-2; две фильтровентиляционные установки; система самоокапывания, смонтированная на нижнем лобовом листе; ТДА, работающая от основного двигателя; система 902В "Туча" для стрельбы 81-мм дымовыми гранатами; два танковых дегазационных прибора (ТДП).

Самоходки 2С19 организационно объединены в ОБАК "Капустник", который является базовым звеном для формирования любых артиллерийских соединений.

Впервые "Мста-С" была представлена широкой общественности на авиасалоне в г. Жуковском в августе 1992 года, затем на выставке IDEX-93 в Абу-Даби (ОАЭ) в феврале 1993 года, где продемонстрировала отличные ходовые и огневые качества. В частности, при стрельбе на дальность в 15 км сорока снарядами "Краснополь" оказались пораженными 38 целей.

Характеристики 2С19 "Мста-С"

Длина с пушкой вперед, мм 11917

Длина корпуса, мм 6040

Ширина по бортовым экранам, мм 3584

Высота по крышу башни, мм 2985

Колея, мм 2800

Клиренс, мм 435

Вооружение (боезапас) 152-мм нарезная гаубица 2А64 (50),

зенитный пулемет НСВТ-12,7 "Утес" (300)

Максимальная дальность стрельбы, км 24,7*

Минимальная дальность стрельбы, км 6,5

Скорострельность, выстр. /мин 7-8

Угол возвышения/склонения, град +68/-4

Угол горизонтального наведения, град 360

Начальная скорость ОФС, м/с 828

Масса ОФС, кг 43,56

Масса установки, т 42 ± 2,5%

Экипаж, чел 5

Двигатель (тип) В-84А (Д, V12) **

Мощность двигателя, л. с.840

Максимальная скорость движения, км/час 60

Запас хода, км 500

* для ОФС с газогенератором - 28,5 км

** Может устанавливаться двигатель В-46-6, задросселированный до 780 л. с.

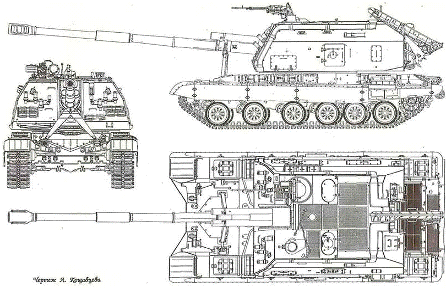

Общий вид 2С19

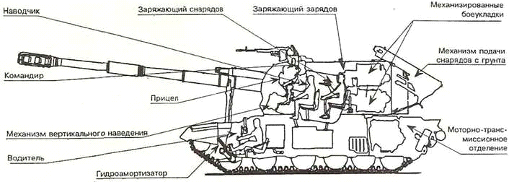

Схема 2С19 в походном. положении

Схема САУ 2С19 при ведении огня

Организационная структура

Самоходная гаубица 2С19 поступает на вооружение артиллерийских полков танковых и мотострелковых дивизий Сухопутных войск на замену 152-мм гаубицам 2С3 "Акация". Самоходные гаубицы 2С19 сведены в артиллерийские комплексы. Каждый артиллерийский комплекс включает в себя до четырёх артиллерийских батарей. Каждая батарея может включать в себя до 8 САУ 2С19, а также по одной командно-наблюдательной машине командира батареи и машине старшего офицера батареи.
