Флюгер из дерева
Муниципальное
бюджетное общеобразовательное учреждение гимназия № 25 города Ставрополя
Творческая
работа
«Флюгер
из дерева»
Выполнил: Рязанов Дмитрий,
Руководители Гуламов Вагиф
Гаджиевич, Кирьянов Владислав Петрович
Ставрополь
2014 год
Содержание
Выбор
идеи, её обоснование
Историческая
справка
Опорная
схема
Вариативность
Общий
вид
Технология
изготовления
Инструменты
Техника
безопасности
Экономический
расчет
Экологическое
обоснование
Резюме
Реклама
Список
источников
Выбор идеи, её обоснование
Дерево - отличный поделочный материал,
открывающий перед творческими людьми практически неограниченные возможности.
Мастерить своими руками поделки из дерева могут абсолютно все, в том числе и дети.
Природные материалы поражают разнообразием и
готовностью к самым неожиданным метаморфозам. А в руках умельцев эти материалы
послушно превращаются в удивительные творения, принимают различные формы. Один
из таких «послушных» материалов - дерево, за счет которого мировое искусство
пополнилось тысячами уникальных произведений. Но если для одних эти милые
вещицы являются лишь предметом любования, то для других их создание давно стало
образом жизни.
История «деревянного искусства» уходит в глубину
веков. Древние народы и особенно славяне чтили деревья, считая, что в них
обитают лесные духи. Деревянные изделия являлись не просто предметами быта, но
и талисманами, защитными тотемами. К тому же это был самый доступный материал
для изготовления домашней утвари. Поэтому едва ли не каждый крестьянин умел
мастерить из бесформенных кусков древесины ложки, посуду, мебель и украшения
для дома, а талантливые зодчие возводили из дерева дома и церкви.
Вдохновляла мастеров сама природа, поэтому в
поделках часто воплощались образы животных, птиц, цветочные и растительные
мотивы, лепестки, листья и другие узоры.
С течением времени в деревянном промысле
появились новые техники, стили, совершенствовались инструменты, а с ними и
мастерство ремесленников.
В наши дни поделками из дерева увлекаются
повсеместно, а сами они давно покинули границы хобби, превратившись в памятники
культуры и предметы восхищения. Известная поговорка гласит: новое - это хорошо
забытое старое. Всё лучшее возвращается во многих аспектах. И сегодня тоже становится
модно украшать свои дома флюгером. Благодаря установленным на крышах фигуркам,
наши жилища приобретают особенные отличительные черты и позволяют хозяевам
посредством флюгера проявить свою индивидуальность. Мне бы очень хотелось,
чтобы он стал хранителем нашего дома, его талисманом, символом, своеобразным
оберегом.
Историческая справка
Флюгер - это прибор, используемый в метрологии
для измерения направления и скорости ветра. Кто и когда изобрёл флюгер -
доподлинно неизвестно. Скорее всего, это сделали независимо друг от друга
представители разных народов и культур, как это обычно случалось и с другими
полезными вещами. Со временем появились легенды и занимательные истории о
флюгере, и он стал совмещать две функции - роль метеорологического прибора и
защитника дома от злых духов. Таким образом, у флюгера появилось еще одно
назначение - талисман дома или оберег.
История флюгера насчитывает около двух тысяч
лет, в Европу он попал с Востока. В древнем Китае и Японии флюгер в основном
изображал дракона - главный символ восточной мифологии.
Первый известный историкам европейский флюгер
был сделан в Древней Греции, в Афинах, в 48 г. до н. э. Он изображал греческого
Бога Тритона, с головой и торсом человека и рыбьим хвостом. Расположен такой
флюгер был на вершине Башни Ветров - древнейшем метеорологическом памятнике,
высотой 12 метров и диаметром около 8 метров. В античную эпоху флюгера с
изображениями богов часто украшали виллы богатых землевладельцев.
Приблизительно с IX века флюгера стали
пользоваться успехом у викингов. Флюгер из позолоченной бронзы, богато
украшенный завитками, фигурами зверей или мифологических существ из норвежских
легенд стал неотъемлемым декоративным элементом корабля. Особое внимание
заслуживает декоративное значение флюгера на крыше. Старинный флюгер на крыше
запоминается даже тем, кому, по сути, совершенно неинтересны ни направления
ветра, ни его сила.

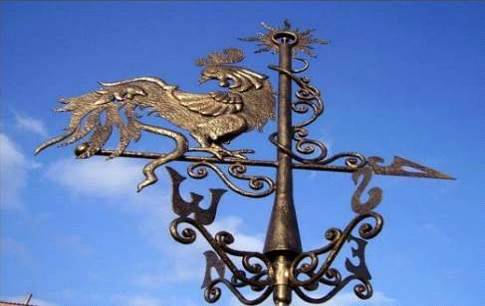

Самым распространённым и по сей день является
флюгер «петух». Скорее всего, это связано с тем, что издавна петуха наделяли
магическими свойствами. Он не только олицетворял новый день, но также отгонял
нечистую силу и возвещал о приближающихся врагах, защищал от воров и пожаров.
Таким образом, становится понятно, почему обозначение флюгеров - петухов -
бдительность.
В средневековой Европе флюгер, установленный на
башне замка, не только определял направление ветра, но и играл роль гербовой
эмблемы хозяина крепости. Особенно был популярен флюгер в портовых городах.
Выполняя свою главную задачу, можно было определить, зайдут ли корабли в гавань.
Таким образом, указание направления ветра в сторону города предвещало много
торговых кораблей в гавани с различным товаром и продовольствием.
В России история флюгера начинается в XV веке,
причём в начале своей истории флюгер назывался «птицеверт».
В наши дни флюгер является показателем хорошего
вкуса и чувства стиля владельца. Участок, дом, функциональные постройки - это
необходимая основа, требующая дополнений (больших и малых флюгеров, указателей
ветра, украшений крыш, вывесок и кронштейнов). Настоящие мастера-кузнецы могут
сделать флюгер своими руками, он будет не похож на другие, оригинален и
изыскан. Такой флюгер выделит ваш дом среди окружающих своей индивидуальностью
и покажет ваш вкус.

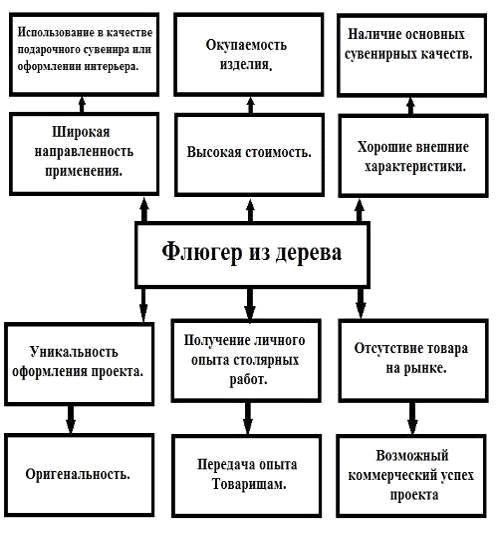

Опорная схема создания проекта
Вариативность
Флюгер изготавливают из различного материала: он
может быть из листового металла, кованого металла, пластмассы, дерева.

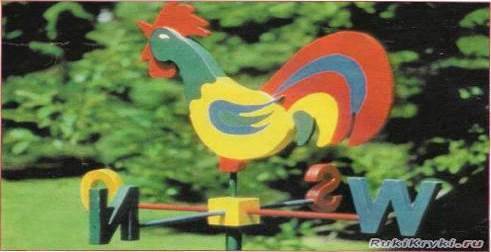

Вариант.
флюгер столярный сверлильный шаблон

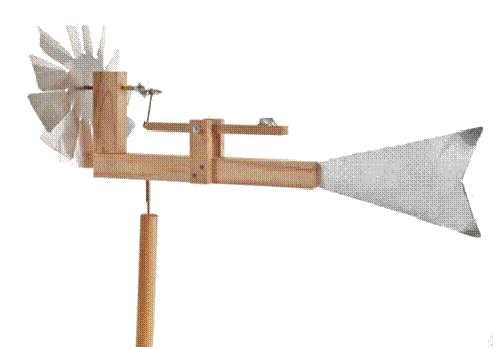

Из листового металла флюгер получается, на мой
взгляд, плоский и не такой объёмной формы. Да и метал приобрести и обрабатывать
немного проблематично.
Вариант.
Из кованого металла, флюгер получится очень
красивый и привлекательный. Но его можно изготовить только в кузне и
профессиональным кузнецом.
Вариант.
Из пластмассы флюгер будет легким, объемным,
разноцветным и довольно красивым. Но сделать его можно только на заводе, но не
в домашних условиях.
Вариант.

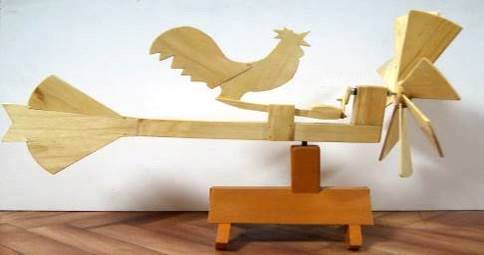

Из дерева флюгер легко можно сделать в домашних
условиях. Дерево легко поддается обработке и более доступно на рынке.
Итак, я остановился на 4 варианте. Так как
перечисленные мною варианты не доступны и сложны, не имея опыта и надлежащего
оборудования, я буду делать свою поделку деревянную.
Общий вид
«Флюгер»

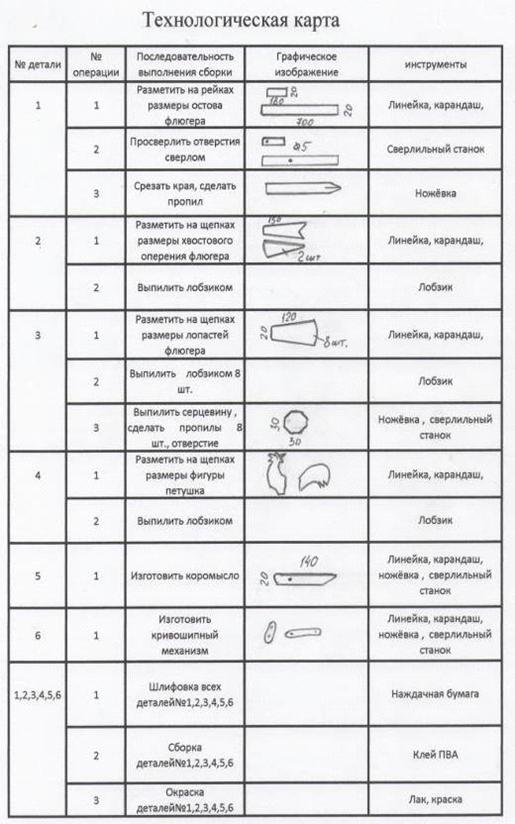

Технология изготовления
Изготовление любого изделия всегда начинается с
выбора заготовок. Итак, я отобрал подходящие для работы деревянные бруски,
рейки, щепки.
Единственной особенностью в своей работе, я решил,
изготовить свой флюгер только из деревянных деталей, не применяя металл.

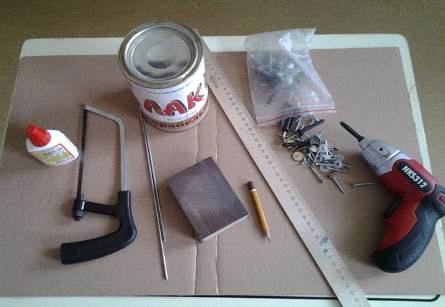

Для работы я приготовил инструмент:
Разметил на рейках длины заготовок, нарисовал
фигуры на рейках.
Выпилил маленькой ножовкой.

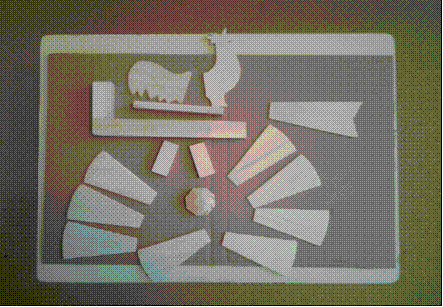

Получились детали для моей поделки:
После тщательной обработки наждачной бумагой и
подгонки деталей, сборки при помощи клея, флюгер готов к покрытию лаком.
Осталось изготовить подставку, я решил сделать
её по образу крыши дома, на которой устанавливают обычно флюгеры.

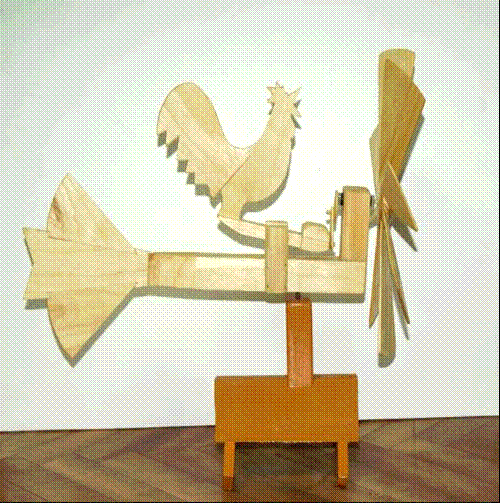

После того, как лак высох, соединил все детали
воедино и вот, что получилось!
Инструменты
1. Ножовка
2. Лобзик
ручной
3. Карандаш
4. Линейка
5. Угольник
6. Сверлильный
станок
7. Свёрла
(диаметром 5 и 8 мм)
8. Наждачная
бумага
9. Акриловая
краска
10. Лак
Материалы:
1. Древесина
- берёза
2. Клей
ПВА
Оборудование:
1. Сверлильный
станок
Техника безопасности
Правила техники безопасности при выпиливании
ручным лобзиком
. Работать лобзиком и шилом с надежно
закрепленными и исправными ручками.
. Надежно крепить выпиловочный столик к
верстаку.
. Надежно закреплять пилку в рамке лобзика.
. Не делать резких движений лобзиком при
выпиливании, не наклоняться низко над заготовкой.
Техника безопасности при пилении ножовкой
1. Использовать
исправную, остро заточенную ножовку.
2. Использовать
вспомогательный брусок в начале пиления.
3. Не
допускать резких движений.
4. Левую
руку держать дальше от полотна пилы.
5. Класть
ножовку зубьями от себя.
6. Надёжно
крепить заготовку.
7. Надёжно
удерживать пилу.
8. Не
сдувать опилки. Использовать щётку.
Техника безопасности при работе на сверлильном
станке
Опасности в работе
. Ранение глаз отлетающей стружкой при сверлении
металла.
. Ранение рук при плохом закреплении деталей.
До начала работы
. Правильно наденьте спецодежду (фартук с
нарукавниками или халат, берет или косынку).
. Проверьте надежность крепления защитного
кожуха ременной передачи.
. Проверьте надежность соединения защитного
заземления с корпусом станка.
. Надежно закрепите сверло в патроне.
. Проверьте работу станка на холостом ходу и
исправность пусковой коробки путем включения и выключения кнопок.
. Прочно закрепите деталь на столе станка в
тисках или кондукторах. Поддерживать руками при сверлении незакрепленную деталь
запрещается.
. Перед самым началом работы наденьте защитные
очки.
Во время работы
. Не пользуйтесь сверлами с изношенными
конусными хвостовиками.
. Сверло к детали подавайте плавно, без усилий и
рывков, и только после того, как шпиндель станка наберет полную скорость.
. Перед сверлением металлической заготовки
необходимо накернить центры отверстий. Деревянные заготовки в месте сверления
накалывают шилом.
. Особое внимание и осторожность проявляйте в
конце сверления. При выходе сверла из материала заготовки уменьшите подачу.
. При сверлении крупных деревянных заготовок (деталей)
на стол под деталь кладите обрезок доски или кусок многослойной фанеры.
. Во избежание травм в процессе работы на
станке:
а) не наклоняйте голову близко к сверлу;
б) не производите работу в рукавицах;
в) не кладите посторонние предметы на станину
станка-
г) не смазывайте и не охлаждайте сверло с
помощью мокрых тряпок. Для охлаждения сверла нужно пользоваться специальной
кисточкой;
д) не тормозите руками патрон или сверло; е) не
отходите от станка, не выключив его.
. При прекращении подачи электрического тока
немедленно выключите электродвигатель.
. Перед остановкой станка отведите сверло от
детали, после чего выключите электродвигатель.
После окончания работы
. После остановки вращения сверла удалите
стружку со станка с помощью щетки. Из пазов станочного стола стружку уберите
металлическим крючком. Не сдувайте стружку ртом и не сметайте ее руками.
. Отделите сверло от патрона и сдайте станок
учителю.
. Приведите себя в порядок.
Экономический расчет
. Для изготовления флюгера понадобилась
древесина береза (отходы): на изготовление израсходовано 0,0033 м3 ,
цена отхода:
С1=19 руб.
. Использовались готовые рейки 1 шт. по цене
1руб. :
С2=1 руб.
С3=2х0,1=0,2 руб.
. На склеивание израсходовано 5мл клея ПВА по
цене 25 руб. за тюбик объемом 50мл:
С4=25/10=2,5 руб.
. На окраску всех деталей лаком израсходовано
100мл по цене 150р за 1 л
С5=150/10=15 руб.
. На окраску всех деталей краской израсходовано
20мл краски по цене 50 руб. за 200мл.
С6=50/10=5 руб.
Общие затраты составили
С=С1+С2+С3+С4+С5+С6=19+1+0,2+2,5+15+5=42,7
руб.
В материальные затраты также входит расход
электроэнергии T .
Работа на сверлильном станке T.
Мощность сверлильного станка 1кВт. Стоимость
составляет 2 руб.
Время работы составило 10 мин.
T=0.6x2=1,2
руб.
Общие материальные затраты сложатся из затрат на
материалы C и электроэнергию T
.
M=C+T=42,7+1,2=43,9
руб.
Экологическое обоснование
При выполнении своего проекта я задумался о том,
какие материалы мне использовать и каким способом утилизировать отходы. Для
изготовления изделия я использовал только древесину, которая является
экологически чистым веществом и клеем.
Клей ПВА безвреден и не токсичен. Он состоит из
поливинилацетата (поливиниловый спирт) и воды. Для большей клейкости, вязкости
и пластичности в ПВА добавляют пластификатор. Чаще всего это маслянистая
жидкость: дибутиловый эфир фталевой кислоты, трикрезиловый эфир ортофосфорной
кислоты, диизобутилфталат и т.п.
Несмотря на то, что детали изделия соединены
между собой с помощью клея «ПВА», поверхность изделия покрашена акриловыми
красками, а всё изделие покрыто лаком для защиты древесины от влаги - они не
нанесут вреда здоровью человека, так как флюгер будет располагаться вне
помещения. Исходя из вышесказанного, можно сделать вывод о том, что изделие
экологичное, не вызывает аллергических реакций у человека и не наносит вред
окружающей среде.
Резюме
В процессе выполнения проекта передо мной
вставало множество задач, с которыми приходилось справляться с помощью новых
навыков, как столярного мастерства, так и работы с компьютером.
Во время изготовления изделия я научился
пользоваться сверлильным станком и всеми видами столярных работ. Так же
производились работы по выпиливанию деталей по шаблонам и сборке изделия с использованием
клея. При составлении проекта нельзя было обойтись без использования текстовых
и графических компьютерных редакторов.
Немаловажным оказались умения чертить, рисовать,
рассчитывать себестоимость изделия. Работа с рекламой и презентацией потребовала
немного творческой мысли.
Реклама
Этот флюгер сделал сам.
Нужно, помогу и вам.
Будет дом он украшать
И от зла оберегать!
Наш адрес: город Ставрополь, переулок
Зоотехнический 6
МБОУ Гимназия № 25
Список источников
1. Афанасьев А.Ф. Резьба по дереву/
А.Ф. Афанасьев. - М.: Издательство «Эксмо», 2006. - 463 с.
2. Буриков В.Г., Власов В.Н. Домовая
резьба / В.Г. Буриков, В.Н. Власов. - М.: Нива России, 1992. -20-34 с.
3. Гликин М.С. Декоративная работа по
дереву / М.С. Гликин. - М.: Народное творчество, Искона, 2002. - 34 с.
4. История флюгера // Сайт о
строительстве и финансах. - Режим доступа:
http://sv777.ru/index.php/krishi.-krovli/istoriya-flyugera.html
5. Коваленко В.И., Кулененок В.В.
Объекты труда. 7 класс / В.И. Коваленко, В.В. Куленок. - М.: Просвещение, 1993.
- 57 с.
6. Откуда
дует ветер - история флюгера // Группа компаний «Металл -профиль». - Режим
доступа:
<http://www.metallprofil.ru/press-center/articles/otkuda-duet-veter-istoriya-flyugera>
7. Рихвн
Э.В. Мастерим из древесины / Э.В. Рихвн. - М.: Просвещение, 1989. - 180 с.
8. Шемуранов
Ф.А. Выпиливание лобзиком / Ф.А. Шемуранов. - М.: Легпромбытиздат, 1991. - 67
с.
