Определение допусков и посадок
Задание 1
Тема: Определение допусков и посадок для гладких элементов деталей по
ОСТ.
Цель: Рассчитать предельные размеры, допуски, натяги или зазоры,
построить схему полей допусков. Определить вид и систему посадок.
Ход работы:
Посадка
Ø3.6 АП
Предельное отклонение
Допуск на размер отверстия
TD=13мкм=0,013мм
Допуск на размер вала
Td=8мкм=0,008мм
Для отверстия
=ES=130мкм=0,013мм; EI=ES-TD=0,013-0,013=0
мм
Для вала
= Td+ei=0,008+(-0,004)=0,004 мм; ei=-4мкм=-0,004 мм
Рассчитываем предельные размеры
Для отверстия
=D+ES=3,6+0,013=3,613 мм
Dmin=D+EI=3,6+0=3,6 мм
Для вала
=D + eS=3,6+0,004=3,604мм=D + ei=3,6+(-0,004)=3,596 мм

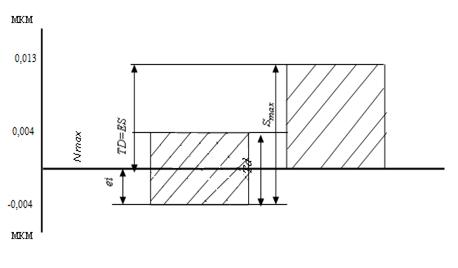

Схема полей допусков
Рассчитываем зазоры и натяги
=Dmax-dmin=3,613-3,596=0,017 мм
Smax=ES - ei =0,013-(-0.004)=0,017 мм=dmax-Dmin=3.604-3.6=0,004 мм=eS-EI=0.004-0=0,004
мм
Рассчитываем допуск переходной посадки
ТП=Smax+Nmax=0,017+0,004=0,021 мм
ТП=TD+Td=0,013+0,008=0,021 мм
Вывод: Переходная посадка в системе отверстия, плотная, отверстие
обработано по 2 классу точности.
Задание 2
Тема: Определение допусков и посадок для гладких элементов деталей по
ОСТ.
Цель: Рассчитать предельные размеры, допуски, натяги или зазоры,
построить схему полей допусков. Определить вид и систему посадок.
Ход работы:
Посадка
Ø18 А3 С 3
Предельные отклонения
Для отверстия
ES=35мкм=0,035мм;
EI=0мкм=0 мм
Для вала
eS=0мкм=0
мм; ei=-35мкм=-0,035мм
Допуск на размер отверстия
=ES-EI=0,035-0=0,035 мм
Допуск на размер вала
=eS -ei=0-(-0,035)=0,035мм
Рассчитываем предельные размеры
Для отверстия
=D+ES=18+0,035=18,035 мм
Dmin=D+EI=18+0=18 мм
Для вала
=D + eS=18+0=18мм=D + ei=18+(-0,035)=17,965 мм
Схема полей допусков
Рассчитаем зазоры
=Dmax-dmin=18,035 -17,965=0,07 мм=ES - ei =0,035 - (-0,035)=0,07мм=Dmin-dmax=18 -18=0 мм=EI - eS=0 - 0=0 мм
Рассчитываем допуск зазора
=TD+Td=0,035+0,035=0,07 мм
TS=Smax-Smin=0,07-0=0,07мм
Вывод: Посадка в системе отверстия с зазором, скользящая, по 3 классу
точности.
Задание 3
Тема: Определение допусков и посадок для гладких элементов деталей по
ЕСДП СЭВ.
Цель: Рассчитать предельные размеры, допуски, натяги или зазоры,
построить схему полей допусков. Определить вид и систему посадок.
Ход работы:
Посадка
Ø8,5 H5 m6
Предельное отклонение
Допуск на размер отверстия
TD=4мкм=0,004мм
Td=8мкм=0,008мм
Для отверстия
TD=ES=4мкм=0,004мм; EI=ES-TD=0,004-0,004=0
мм
Для вала
= Td+ei=0,008+0,004=0,012мм; ei=es-Td=0,012-0,008=0,004мм
Рассчитываем предельные размеры
Для отверстия
=D+ES=3,5+0,004=3,504мм
Dmin=D+EI=3,5+0=3,5 мм
Для вала
=D + eS=3,5+0,012=3,512 мм=D + ei=3,5+0,004=3,504 мм
Схема полей допусков
Рассчитываем натяги
=dmax - Dmin=3,512-3,5=0,012 мм
Nmax=eS - EI=0,012-0=0,012мм
Nmin=dmin - Dmax=8,504-8,504=0
Nmin=ei - ES=0,004-0,004=0
Расчет допуска натяга
=Nmax -
Nmin=0,012-0=0,012мм
TN=TD + Td=0,004+0,008=0,012мм
Вывод: Посадка с натягом в системе отверстия, отверстие выполненно по 5
классу точности, вал по 6 классу.
Задание 4
Тема: Определение допусков и посадок для гладких элементов деталей по
ЕСДП СЭВ.
Цель: Рассчитать предельные размеры, допуски, натяги или зазоры,
построить схему полей допусков. Определить вид и систему посадок.
Ход работы:
Посадка
Ø125 H8 u6
Предельное отклонение
Допуск на размер отверстия
TD=18мкм=0,018мм
Допуск на размер вала
Td=8мкм=0,008мм
Для отверстия
TD=ES=18мкм=0,018мм; EI=ES-TD=0,018-0,018=0
мм
Для вала
= Td+ei=0,008+0,015=0,023мм; ei=15мкм=0,015мм
Рассчитываем предельные размеры
Для отверстия
=D+ES=125+0,018=125,018мм
Dmin=D+EI=125+0=125 мм
Для вала
=D + eS=125+0,023=125,23 мм=D + ei=125+0,015=125,15 мм
Схема полей допусков
Рассчитываем натяги и зазоры
=Dmax-dmin=125,018-125,13=0,003мм=ES - ei =0,018-0,015=0,003мм=dmax-Dmin=125,023-125=0,023 мм=eS-EI=0,023-0=0,023мм
допуск размер зазор деталь
Допуск переходной посадки
ТП=Smax
+Nmax=0,003+0,023=0,026мм
ТП=TD+Td=0,018+0,008=0,026мм
Вывод: Переходная посадка в системе отверстия, отверстие выполненно по 8
классу точности, вал по 6 классу.
