МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

КУБАНСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ

ИНСТИТУТ ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЙ И БЕЗОПАСНОСТИ

Лабораторная работа №1

по дисциплине

«Технические средства защиты информации»

«Контроль за ведением переговоров по радио- и сотовым каналам»

Краснодар 2013

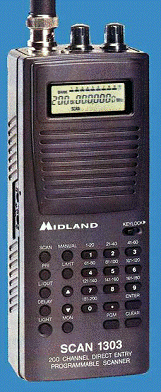

Сканерный приёмник MidLand Scan 1303

Программируемый сканер Scan 1303 дает много возможностей по управлению им. Он обеспечивает работу на 31,000 частот, включая частоты, на которых работают милиция, пожарная служба, радиостанции и транспортные службы. Можете хранить до 200 частот в памяти сканера и можно сканировать и менять способ выбора каналов в любое время. Способность сканера столь легко проверять так много каналов объясняется наличием в нем специализированного встроенного микропроцессора (миниатюрного компьютера). Микропроцессор также дает сканеру следующие специальные возможности:

Быстрое сканирование: поиск по частотам со скоростью до пятидесяти операций в секунду или сканирование каналов со скоростью 25 каналов в секунду.

Жидкокристаллический дисплей: показывает выбранный канал и частоту.

Двухсекундная задержка при сканировании: предотвращает пропуск сигнала в процессе сканирования канала.

Резервирование памяти: хранит частоты каналов в памяти сканера до 1 часа без батареи.

Функция блокировки: позволяет сканеру пропускать заблокированные каналы.

ячеек памяти, хранящие каналы, объединенные в группы: позволяет легче идентифицировать каналы.

Ячейки памяти монитора: позволяют сохранять до 10 дополнительных каналов, найденных в процессе поиска по частотам.

Приоретизация каналов: помогает предотвратить пропуск важных сообщений на выбранных каналах.

Технические характеристики:

Диапазон частот (МГц)     68-88, 108-136.975,137-174,380-512,806-960 МГц

Одновременный прием двух полудуплексных частот AB

0.150-469.999МГц (LSB,USB,CW,AM,FM,WFM)

-174.999, 330-1304.999MHz (AM, FM, WFM)

Виды модуляции               IF отбрасывание

Шаг перестройки частоты, КГц     5,25,5,5.5,12,5, 12,5, 12,5,12.5

Количество каналов          200 каналов в любых комбинациях (20 каналов, 10 групп) и 10 каналов монитора

Диапазон рабочих температур      -10°С...+60°С

Тип аккумуляторной батареи        6AA батарейки или подходящий адаптер

(только отрицательная земля)

Тип разъема под антенну  BNC (50Ом)

Приемник                           супергетеродин с тройным преобразованием ПЧ + понижающий конвертер (down converter)

Чувствительность, (20 дБ - соотношение сигнал/шум)      68 - 88 MHz 1.0 μV

- 136.975 MHz 2.0 μV

- 144 MHz  1.0 μV

- 450 MHz  1.0 μV

- 960 MHz  2.0 μV

Ошибочное отбрасывание:

- 88 MHz 50 дБ на 78 MHz

- 136.975 MHz    50 дБ на 124 MHz

- 144 MHz  50 дБ на 154 MHz

-        450 MHz    не определено

-        960 MHz    не определено

Избирательность         ± 10 кГц              -6 дБ

± 20 кГц                                 -50 дБ

Потребляемый ток при 3.7 В Прием:     150мА (подсветка выключенна)

Режим готовности:             100мА (подсветка выключенна)

Режим энергосбережения: 35мА

Питание     +9 Vdc, 6AA батарейки или подходящий адаптер

(только отрицательная земля)

Габаритные размеры (ШхВхГ,м м)        14.61×7.00×2.50 см

Вес (с антенной и кумуляторами)  250 г без антенны и батареек

Сканерный приёмник ICOM IC-R20

R20 является малогабаритным профессиональным широкодиапазонным сканирующим РПУ с возможностью регистрации принимаемого сигнала на встроенный цифровой магнитофон и одновременного контроля двух частот (прием частоту канала местной службы безопасности и канала управления воздушным движением, контроль радиообмена междугородных перевозок или прослушивание звукового сопровождения местного ТВ-канала и радиопередачи. (Смотри спецификацию для двойного радиоприема)R20 обеспечивает прием в диапазоне от 150 КГц до 3304,999 МГц (в зависимости от варианта - в США частоты сотовой телефонии заблокированы и не входят в комплект поставки) в модуляции: SSB, CW, AM, FM и WFM. Это перекрывает АМ/FM радио и телевещание, радиообмен яхтсменов, авиации, службы местной безопасности и многих коммерческих служб.

32-х мегабайтный цифровой магнитофон непрерывно осуществляет в течение четырех часов запись принимаемого сигнала, сохраняет принятые с эфира радиопередачи, и позволяет их перезаписывать через USB-порт в ПЭВМ. Благодаря функции записи сигнала на встроенный магнитофон возможно производить запись трансляции с беспроводного (радио) микрофона в ходе переговоров. Через USB-порт можно переписать в компьютер принятую передачу или переслать по назначению. (Прослушивание на компьютере невозможно)

Прием CTCSS и DTCS тоновой телеграфии является стандартной функцией IC-R20. Также возможно тональное сканирование.

Буквенно-цифровое запоминание каналов - 1250 каналов: 1000 обычных запоминаемых каналов, 200 автоматически запомненных отдельных частот (каналов) для сканирования и 25 поддиапазонных промежутков, заданных парой начальной и конечной частот для сканирования. IC-R20 позволяет быстро распознать любой из принятых сигналов с возможностью запрограммирования имени для каждого из каналов.

часов постоянной работы на прием с применением штатного литиево-ионного аккумулятора. Возможно применение трех алкалайновых батареек типа ААА. Заряд штатного аккумулятора или работа от внешнего источника питания может осуществляться через адаптер постоянного тока или через кабель питания от бортовой сети автомобиля, который подключается к гнезду прикуривателя.

Собственный спектроскоп IC-R20 позволяет визуально контролировать принимаемый сигнал и отслеживать соседние с ним частоты. Дополнительная функция спектроскопа заключается в возможности определения модулированности сигналов.R20 является самым высокоскоростным сканером ICOM (скорость сканировании я составляет 100 каналов в секунду, в режиме VFO). Возможно объединение каждые 100 зафиксированных каналов в банки памяти (максимально 26 банков памяти) и объединение различного типа банков сканирования. IC-R20 позволяет приостанавливать сканирование и осуществлять возврат к ранее отсканированным частотам.

Прочие особенности ICOM IC-R20

§   VSC (Voice Squelch Control) автоматическое шумоподавление при наличии модулированного сигнала;

§   Функция приоритетного приема полудуплексного канала;

§   Автоматическое шумоподавление и управление шумоподавлением;

§   Встроенный аттенюатор и схема управления уровня радиочастоты АПЧ (Auto Frequency Control);

§   Внешнее подключение компьютера через интерфейс СТ-17 по протоколу CI-V;

§   Встроенная ферритовая антенна для приема АМ-радиовещания;

§   Возможность использования минителефона в качестве антенны FM-диапазона (специальное гнездо);

§   Двойной ускоренный набор;

§   Автовыключение и режим энергосбережения;

§   Канал "Данных погоды и ураганного предупреждения" (только для США);

§   Предварительно запрограммированные каналы ТВ и популярного радиовещания

переговоры радио сотовый контроль

Технические характеристики

Сравнительные характеристики MidLand Scan 1303 и ICOM IC-R20

Вывод

В данной лабораторной работе мы рассмотрели переносимые портативные сканерные приемники для ведения радиоразведки. К переносимым относятся малогабаритные сканерные приемники весом 150...350 г. Они имеют автономные аккумуляторные источники питания и свободно умещаются во внутреннем кармане пиджака.

В этой работе рассматриваются модели сканерных приемников MidLand Scan 1303 и ICOM IC-R20.Scan 1303 довольно старая модель которая уже снята с производства, в отличии от ICOM IC-R20. По цене MidLand Scan 1303 намного дешевле чем ICOM IC-R20, но по функциональности, и по диапазону частот уступает.
