Flag
|
Address
|
Data
|
FCS
|
Flag
|
Рис. 2.2.1 Кадр Frame Relay
Центром
заголовка Frame Relay является 10-битовое значение DLCI. Оно идентифицирует ту
логическую связь, которая мультиплексируется в физический канал. В базовом
режиме адресации (т.е. не расширенном дополнениями LMI), DLCI имеет логическое
значение; это означает, что конечные усторойства на двух противоположных концах
связи могут использовать различные DLCI для обращения к одной и той же связи. На

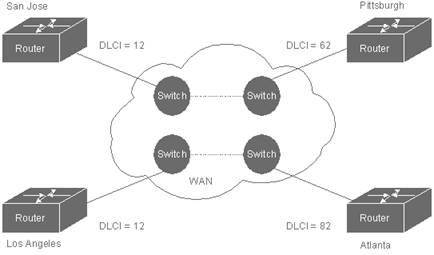

рис. 2.2.2 представлен пример использования DLCI при адресации в соответствии с
нерасширенным Frame Relay.
Рис. 2.2.2
предполагает наличие двух цепей PVC: одна между Aтлантой и Лос-Анджелесом, и
вторая между Сан Хосе и Питтсбургом. Лос Анджелес может обращаться к своей PVC
с Атлантой, используя DLCI=12, в то время как Атланта обращается к этой же
самой PVC, используя DLCI=82. Аналогично, Сан Хосе может обращаться к своей PVC
с Питтсбургом, используя DLCI=62. Сеть использует внутренние патентованные механизмы
поддержания двух логически значимых идентификаторов PVC различными.
В конце
каждого байта DLCI находится бит расширенного адреса (ЕА). Если этот бит
единица, то текущий байт является последним байтом DLCI. В настоящее время все
реализации используют двубайтовый DLCI, но присутствие битов ЕА означает, что
может быть достигнуто соглашение об использовании в будущем более длинных DLCI.
Бит C/R, следующий за самым значащим байтом DLCI, в настоящее время не
используется.
Рис.
2.2.2 Адресация Frame Relay
И наконец, три
бита в двубайтовом DLCI являются полями, связанными с управлением перегрузкой.
Бит "Уведомления о явно выраженной перегрузке в прямом направлении"
(FECN) устанавливается сетью Frame Relay в блоке данных для того, чтобы
сообщить DTE, принимающему этот блок данных, что на тракте от источника до
места назначения имела место перегрузка. Бит "Уведомления о явно
выраженной прегрузке в обратном направлении" (BECN) устанавливается сетью
Frame Relay в блоках данных, перемещающихся в направлении, противоположном
тому, в котором перемещаются блоки данных, встретившие перегруженный тракт.
Суть этих битов заключается в том, что показания FECN или BECN могут быть
продвинуты в какой-нибудь протокол высшего уровня, который может предпринять
соответствующие действия по управлению потоком. (Биты FECN полезны для
протоколов высших уровней, которые используют управление потоком,
контролируемым пользователем, в то время как биты BECN являются значащими для
тех протоколов, которые зависят от управления потоком, контролируемым
источником ("emitter-controlled").
Бит
"приемлемости отбрасывания" (DE) устанавливается DTE, чтобы сообщить
сети Frame Relay о том, что какой-нибудь блок данных имеет более низшее
значение, чем другие блоки данных и должен быть отвергнут раньше других блоков
данных в том случае, если сеть начинает испытывать недостаток в ресурсах. Т.е.
он представляет собой очень простой механизм приоритетов. Этот бит обычно
устанавливается только в том случае, когда сеть перегружена.
2.3 Реализация сети
Frame Relay
может быть использована в качестве интерфейса к услугам либо общедоступной сети
со своей несущей, либо сети с оборудованием, находящимся в частном владении.
Обычным способом реализации частной сети является дополнение традиционных
мультиплексоров Т1 интерфейсами Frame Relay для информационных устройств, а
также интерфейсами (не являющимися специализированными интерфейсами Frame
Relay) для других прикладных задач, таких как передача голоса и проведение

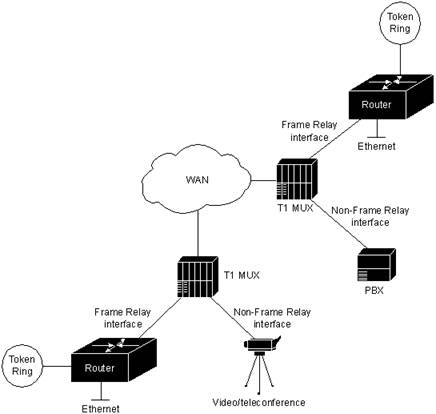

видео-телеконференций. На Рис. 2.3.1 "Гибридная сеть Frame Relay"
представлена такая конфигурация сети.
Рис.
2.3.1 Гибридная сеть Frame Relay
Обслуживание
общедоступной сетью Frame Relay разворачивается путем размещения коммутирующего
оборудования Frame Relay в центральных офисах (CO) телекоммуникационной линии.
В этом случае пользователи могут реализовать экономические выгоды от тарифов
начислений за пользование услугами, чувствительных к трафику, и освобождены от
работы по администрированию, поддержанию и обслуживанию оборудования сети.
Для любого
типа сети линии, подключающие устройства пользователя к оборудованию сети,
могут работать на скорости, выбранной из широкого диапазона скоростей передачи
информации. Типичными являются скорости в диапазоне от 56 Kb/сек до 2 Mb/сек,
хотя технология Frame Relay может обеспечивать также и более низкие и более
высокие скорости. Ожидается, что в скором времени будут доступны реализации,
способные оперировать каналами связи с пропускной способностью свыше 45 Mb/сек
(DS3).
Как в
общедоступной, так и в частной сети факт обеспечения устройств пользователя
интерфейсами Frame Relay не является обязательным условием того, что между
сетевыми устройствами используется протокол Frame Relay. В настоящее время не
существует стандартов на оборудование межсоединений внутри сети Frame Relay.
Таким образом, могут быть использованы традиционные технологии коммутации
цепей, коммутации пакетов, или гибридные методы, комбинирующие эти технологии.
3. Модели маршрутизаторов Cisco для работы с Frame Relay
3.1 Создание телефонной и цифровой интрасети
Модульные
маршрутизаторы Cisco 3620 и 3640 позволяют осуществлять передачу голоса поверх
IP с использованием протоколов сжатия голоса. Кроме того, для этих
маршрутизаторов существует большое количество различных модулей. Cisco 3640 имеет
4 слота расширения под модули, а Cisco 3620 имеет 2 слота. Разумеется, передача
голоса чувствительна к задержкам на линии, но за счет использования
оригинальных алгоритмов управления приоритетным трафиком, системы на базе Cisco
36xx позволяют добиться очень хороших результатов. Маршрутизаторы позволяют
устанавливать различные модули, поэтому конкретная конфигурация определяется
исходя из поставленной задачи.

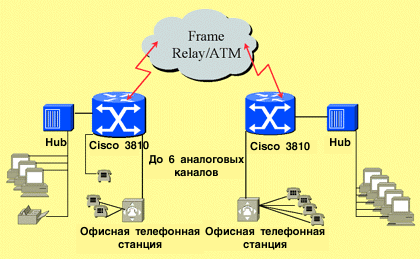

Рис. 3.1.2 Создание
телефонной и цифровой интрасети по Frame Relay
Маршрутизаторы Cisco 3810 позволяют осуществить
компрессию голоса, произвести правильное дробление голосовых пакетов и
совместить голосовой и цифровой трафик. Таким образом, одновременно с цифровой
сетью передачи данных, Вы можете организовать собственную телефонную сеть с
емкостью до 6 аналоговых голосовых каналов (подключение как к телефонным
аппаратам, так и к телефонной станции). Маршрутизатор позволяет устанавливать
различные модули, поэтому конкретная конфигурация определяется исходя из
поставленной задачи.
3.2 Серия маршрутизаторов Cisco 2600/2600ХМ
Серия маршрутизаторов Cisco 2600/2600ХМ является
экономичным семейством универсальных модульных маршрутизаторов и предоставляет
широкие возможности их использования в глобальных и локальных сетях,
многочисленные функции обеспечения безопасности и гибкие решения по интеграции
речи и данных. Этот набор особенностей делает серию маршрутизаторов Cisco 2600/2600XM
идеальной для использования в центральных офисах компаний.
На смену
успешно зарекомендовавшим себя в различных областях применения маршрутизаторам
серии Cisco 2600 приходит новое семейство модульных маршрутизаторов, включающее
серию Cisco 2600 XM и маршрутизатор Cisco 2691. Новые модели выделяются
повышенной производительностью, высокой плотностью портов,
высокопроизводительными функциями обеспечения безопасности и более сильной
поддержкой параллельных приложений, идя навстречу растущим требованиям центральных
офисов компаний.
Самым производительным маршрутизатором в линейке
Cisco 2600 является маршрутизатор Cisco 2691, производительность которого почти
в два раза выше, чем у Cisco 2650XM. Он комплектуется теми же модулями, что и
серии Cisco 2600, Cisco 3600, Cisco 3700. По сравнению с моделями Cisco 2600XM
новый маршрутизатор Cisco 2691 разработан для предоставления высокой степени
универсальности, предоставляя более высокую пропускную способность по передаче
данных, поддержку высокоскоростных интерфейсов и повышенную производительность
для работы с новыми видами услуг.
Табл.
3.2.1 Модели маршрутизаторов Cisco 2600/2600XM.
|
Cisco 2610/11XM
|
Cisco 2620/21XM
|
Cisco 2650/51XM
|
Cisco 2691
|
Слоты для сетевых модулей
|
1
|
1
|
1
|
1
|
Слоты для модулей WAN
|
2
|
2
|
2
|
3
|
Слоты для модулей AIM
|
1
|
1
|
1
|
2
|
Интерфейсные карты WAN (WIC)
|
1-port ISDN BRI (S/T)
1-port ISDN BRI (U)
1-port 4-wire 56/64 Kbps CSU/DSU
1-port T1/FT1 CSU/DSU
1- and 2-port high-speed (2 Mbps) sync serial
2-port low-speed async/sync serial
1-port ADSL
1-port G.SHDSL
1-port Analog modem
2-port Analog modem
|
Такие же, как у Cisco 2610/11XM
|
Такие же, как у Cisco 2610/11XM
|
Такие же, как у Cisco 2610/11XM
|
Интерфейсные карты Multiflex Voice/WAN
|
1- and 2-port T1/FT1
with CSU/DSU and optional Drop and Insert
1- and 2-port E1/FE1 balanced/unbalanced modes, optional Drop and Insert
1- and 2-port E1/FE1 G.703
|
Такие же, как у Cisco 2610/11XM
|
Такие же, как у Cisco 2610/11XM
|
Такие же, как у Cisco 2610/11XM
|
Сетевые модули Voice/Fax
|
1- and 2-slot
voice/fax
1-port and 2-port T1/E1 high-density voice/fax
|
Такие же, как у Cisco 2610/11XM
|
Такие же, как у Cisco 2610/11XM
|
Такие же, как у Cisco 2610/11XM
|
Голосовые интерфейсные карты
(VIC)
|
2-port voice - FXS
2-port voice - E&M
2-port voice - FXO
2-port voice - BRI (S/T-TE)
|
Такие же, как у Cisco 2610/11XM
|
Такие же, как у Cisco 2610/11XM
|
Такие же, как у Cisco 2610/11XM
|
Модули LAN
|
1- and 4-port
Ethernet 10BaseT
16-port 10/100Base-T EtherSwitch
16-port 10/100Base-T EtherSwitch with power daughter card
|
Такие же, как у Cisco 2610/11XM
|
Такие же, как у Cisco 2610/11XM
|
Такие же, как у Cisco 2610/11XM
|
Модули WAN
|
4- and 8-port BRI
(S/T)
4- and 8-port BRI (U) NT1
4- and 8-port async/sync serial
16- and 32-port async serial
1- and 2-port Channelized T1/PRI
1- and 2-port Channelized T1/PRI w/CSU
1- and 2-port Channelized E1/PRI balanced
1- and 2-port Channelized E1/PRI unbalanced
|
Такие же, как у Cisco 2610/11XM
|
Такие же, как у Cisco 2610/11XM
|
Такие же, как у Cisco 2610/11XM
|
Модули ATM
|
1-port ATM-25
4- and 8-port T1 ATM IMA with CSU/DSU
4- and 8-port E1 ATM IMA
1-port DS3 ATM Network Module
1-port E3 ATM Network Module
|
Такие же, как у Cisco 2610/11XM
|
Такие же, как у Cisco 2610/11XM
|
Такие же, как у Cisco 2610/11XM
|
Модемные модули
|
8- and 16-port analog
|
Такие же, как у Cisco 2610/11XM
|
Такие же, как у Cisco 2610/11XM
|
Такие же, как у Cisco 2610/11XM
|
Модули аппаратного сжатия данных
(AIM)
|
Data Compression AIM
(8 Mbps)
DES/3DES VPN Encryption AIM for 2600-Base Performance
DES/3DES VPN Encryption AIM for 2600-Enhanced Performance
30-channel T1/E1 Digital voice
SAR and 30-channel T1/E1 Digital voice
ATM SAR only
|
Такие же, как у Cisco 2610/11XM
|
Такие же, как у Cisco 2610/11XM
|
Такие же, как у Cisco 2610/11XM
|
Процессор (тип)
|
40 MHz (RISC)
|
50 MHz (RISC)
|
160 MHz (RISC)
|
Производительность
|
20 Kpps
|
30 Kpps
|
40 Kpps
|
70 Kpps
|
Flash
|
16 Mb (default)48 Mb
(max)
|
16 Mb (default)48 Mb
(max)
|
16 Mb (default)48 Mb
(max)
|
32 Mb (default)128 Mb
(max)
|
DRAM
|
32 Mb (default) 128
Mb (max)
|
32 Mb (default) 128
Mb (max)
|
64 Mb (default) 128
Mb (max)
|
64 Mb (default)
256 Mb (maximum)
|
Основные
возможности
- Поддерживает все функции ПО Cisco IOS
- Модульная архитектура
- Услуги для передачи речи и данных –
снижают стоимость телефонной связи между офисами; используя функции Cisco
IOS по обеспечению качества обслуживания (такие как RSVP, WFQ, CAR, RED)
речевая информация оцифровывается, инкапсулируется в пакеты IP или Frame
Relay и передается вместе с данными.
- Сетевые модули высокой плотности для
передачи речи и факсов дают возможность подключать оборудование АТС и ТФоП
непосредственно к маршрутизатору.
- Модуль аппаратного сжатия данных
позволяет уменьшить затраты на работу через глобальные сети, более
эффективно использовать полосу пропускания канала
- Модуль аппаратного шифрования данных
предоставляет возможность использования стандартной технологии IPSec,
обеспечения качества обслуживания (QoS) и управления полосой пропускания
- Модуль EtherSwitch с 16 портами 10/100
Mbps Ethernet и опциональным портом Gigabit Ethernet предоставляет функции
интегрированного коммутатора с возможностью питания IP-телефонов и базовых
станций беспроводного доступа Aironet 802.11.
- Наличие модулей WIC-ADSL и WIC-1SHDSL
предоставляет возможности по широкополосному доступу.
Программное
обеспечение Cisco IOS
- Маршрутизация IP (IP
Feature Set)
- Маршрутизация IP,
IPX, Apple Talk (AT) и DEC (IP/IPX/AT/DEC Feature
Set)
- Сетевой экран
(Firewall feature set)
- Полный набор сетевых протоколов (Enterprise Feature Set)
- Функции трансляции адресов (NAT), удаленного мониторинга (RMON), протокола
резервирования ресурсов (RSVP) и поддержки протоколов IBM (Plus Feature Set)
- Шифрование на сетевом уровне с
использованием 40-битного или 56-битного алгоритма DES, поддержка
технологии IPSec (Plus Encryption Feature Sets)
4. Конфигурирование Frame Relay на маршрутизаторах Cisco
Настройка Frame Relay на маршрутизаторах Cisco
включает настройку таблиц преобразования IP адресов в идентификаторы DLCI и
настройку подключенных виртуальных цепей. Это настраивается одинаково как для
соединения "точка-точка", так и для многоточечного режима. Отличие в
том, что то, что вы делаете для соединения "точка-точка", вы
повторяете для каждой логической цепи в многоточечном режиме. Соединения
точка-точка и многоточечное работают или в явном (explicit) или в
"подразумеваемом" (implicit) режиме. В явном режиме карта
преобразования удаленных IP адресов в идентификаторы DLCI настраиваются
вручную. В подразумеваемом режиме делается предположение, что маршрутизатор на
другом конце имеет нужный IP адрес, на который передается пакет. Для настройки
маршрутизатора в явном режиме необходимо ввести следующие команды:
interface serial0
encapsulation frame-relay {ietf}
interface serial 0.1 point-to-point
ip address 10.10.10.3 255.255.255.0
frame-relay map 10.10.10.1 7 broadcast
Первая команда настраивает инкапсуляцию Frame Relay
для интерфейса. Команда IETF в конце строки может изменить метод инкапсуляции с
собственного метода компании Cisco на совместимый с стандартом IETF. Это
используется в ситуациях, когда маршрутизатор на другом конце не является
продукцией компании Cisco. Команда INTERFACE
создает суб-интерфейс точка-точка и следующая строка объявляет его IP
адрес. Последняя строка делает настройку явной ассоциации IP адреса и DLCI. Она
указывает, что конец канала DLCI номер 7 имеет IP адрес 10.10.10.1. Аргумент BROADCAST говорит маршрутизатору,
что широковещательный трафик, такой как обновления маршрутизатора, должны быть
пересланы через эту PVC.
Следующий пример использует режим implicit, что позволяет увидеть отличные
возможности LMI, использующие reverse
ARP.
interface serial0
encapsulation frame-relay {ietf}
frame-relay lmi-type ansi
interface serial0.1 point-to-point
ip address 10.10.10.3 255.255.255.0
frame-relay interface-dlci 7 broadcast
В основном, это выглядит так же, но тип Frame Relay lmi-type другой. Эта команда
разрешает выполнение LMI расширений и указывает, какой из трех стандартов
использовать: ansi, q933a, или стандарт по умолчанию - Cisco. Команда FRAME RELAY в последней строке
связывает DLCI 7 с суб-интерфейсом.
Говоря маршрутизатору использовать DLCI,
маршрутизатор будет использовать inverse
ARP для построения таблицы
IP адресов суб-интерфейсов на конце PVC, совпадающих с соответствующими DLCI.
Используя inverse-arp вместо
явной конфигурации может значительно сохранить время и упростить процесс
установки и управления, если имеется несколько узлов и каждый имеет множество
PVC.
4.1 Конфигурация FR-коммутатора
Для
конфигурирования маршрутизатора в качестве FR-коммутатора (устройство Frame
Relay DCE), необходимо выполнить три действия.
Во-первых,
надо включить режим коммутации FR-кадров:
router(config)#frame-relay switching
Во-вторых,
необходимо установить протокол Frame Relay на последовательных интерфейсах, к
которым будут подключаться устройства FR DTE, и указать, что эти интерфейсы
принадлежат устройству FR DCE, то есть - коммутатору:
router(config-if)#encapsulation frame-relay
router(config-if)#frame-relay intf-type dce
Если
интерфейс является устройством DCE также и на физическом уровне, необходимо
установить тактовую частоту в линии командой clock rate.
В
третьих, необходимо построить таблицу коммутации виртуальных каналов между
интерфейсами. Это делается путем подачи необходимого числа команд connect.
Каждая команда устанавливает двунаправленное соединение между двумя DLCI - то
есть, образует транзитный PVC.
router(config)#connect имя интерфейс(1) DLCI(1) интерфейс(2) DLCI(2)
router(config-fr-switching)#exit
router(config)#
где имя - произвольный текстовый идентификатор
соединения.
4.2 Конфигурация оконечного
маршрутизатора (FR DTE)

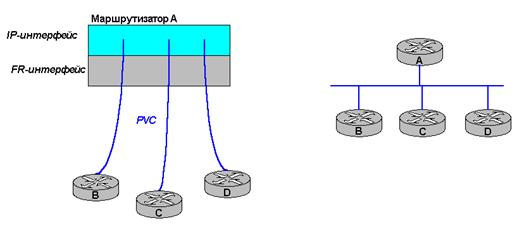

Наиболее простой способ организации IP на интерфейсе FR изображен на рисунке
1, слева.
Рис. 4.2.1. Протокол IP на основном FR-интерфейсе
В этом случае все PVC терминируются на одном IP-интерфейсе, который
совпадает с интерфейсом FR. В этом случае говорят, что протокол IP используется
на "основном интерфейсе" (major interface).
Граф сети с точки зрения протокола IP показан на
рис. 4.2.1, справа: все узлы подключены к общей IP-сети. Для этой сети, как и
для любой другой IP-сети, выделяется диапазон адресов и каждому основному
интерфейсу назначается IP-адрес из этого диапазона.
Примечание - По определению IP-сети, каждый узел в
ней может связаться с каждым без помощи промежуточного маршрутизатора.
Фактически, полную связность можно реализовать только при полносвязной
структуре PVC, где каждый маршрутизатор соединен с каждым. В данном примере маршрутизаторы
B,C,D не смогут связаться друг с другом непосредственно.
Минимальная конфигурация интерфейса маршрутизатора
выглядит следующим образом:
router(config-if)#encapsulation frame-relay [ietf]
router(config-if)#ip address адрес маска
По умолчанию используется инкапсуляция данных в
кадрах FR по стандарту Cisco, альтернативный вариант - инкапсуляция согласно
RFC 2427 (ему соответствует параметр ietf).
Тип LMI маршрутизатор определяет автоматически,
анализируя сообщения, поступающие от утройства DCE (FR-коммутатора). При
необходимости жестко задать тип LMI используется команда
router(config-if)#frame-relay lmi-type {cisco | ansi | q933a }
Поскольку в рассматриваемой конфигурации интрефейса
не указаны DLCI и соответствующие им IP-адреса, то маршрутизатор автоматически
a) получает номера DLCI от утройства DCE по протоколу LMI и
таким образом определяет подключенные к интерфейсу PVC;
б) использует протокол InARP для опроса удаленных концов подключенных PVC на
предмет их IP-адресов.
Поскольку InARP определяет IP-адреса на дальних
концах только тех PVC, которые непосредственно подключены к маршрутизатору, то
маршрутизаторы, например, В и С не смогут связаться друг с другом, поскольку
между ними нет PVC.
Другой способ указания номеров DLCI и IP-адресов,
доступных через указанные DLCI, состоит в ручном конфигурировании этих
параметров:
router(config-if)#frame-relay map ip IP-адрес DLCI
Необходимо понимать, что под "всеми
IP-адресами" понимаются адреса IP-сети, состоящей из PVC, подключенных к
данному интерфейсу. Достижимость других IP-адресов определяется по таблице
маршрутов.
Рассмотрим пример. Пусть адрес сети FR на рисунке 1
- 1.0.0.0/24. Интерфейсы маршрутизаторов А и В имеют адреса 1.0.0.1 и 1.0.0.2.
Маршрутизатор В получает дейтаграмму, адресованную в 2.2.2.2. По своей таблице
маршрутов он определяет, что подобные дейтаграммы следует отправлять через узел
1.0.0.1. Далее маршрутизатор В замечает, что он имеет IP-интерфейс
(предположим, serial0), подключенный в ту же IP-сеть, что и узел 1.0.0.1,
следовательно, поиск по таблице маршрутов закончен и следующий маршрутизатор
найден.
На втором этапе процесса обслуживания дейтаграммы
маршрутизатор В должен определить, по какому из нескольких подключенных к
интерфейсу serial0 виртуальных каналов PVC эта дейтаграмма должна быть
отправлена. Если бы на месте FR был Ethernet, то маршрутизатор обратился бы к
ARP-таблице и нашел бы MAC-адрес узла 1.0.0.1. В случае FR аналогичную роль
играет карта (map), которая ставит в соответствие IP-адреса сети
1.0.0.0/24 и PVC (DLCI), подключенные к интерфейсу serial0. Карта
заполняется протоколом InARP и/или вручную командами frame-relay map.
Продолжим пример. Маршрутизатор С в сети FR имеет
адрес 1.0.0.3. Маршрутизатор В получает дейтаграмму, адресованную в 3.3.3.3. По
своей таблице маршрутов он определяет, что подобные дейтаграммы следует
отправлять через узел 1.0.0.3. Маршрутизатор В замечает, что он имеет
IP-интерфейс serial0, подключенный в ту же IP-сеть, что и узел 1.0.0.3, следовательно,
поиск по таблице маршрутов закончен и следующий маршрутизатор найден.
Далее маршрутизатор В обращается к карте FR для
определения PVC, через который он должен отправить дейтаграмму. Если карта
строится протоколом InARP, то, поскольку между В и С нет PVC, карта не содержит
информации об IP-адресе 1.0.0.3 и дейтаграмма уничтожается. Для того, чтобы
сделать возможной доставку дейтаграммы, нужно реализовать один из следующих
вариантов:
·
(решение на уровне 3) в таблице маршрутов В направить маршрут к
3.3.3.3 через 1.0.0.1, а в таблице маршрутов А направить маршрут к 3.3.3.3
через 1.0.0.3;
·
(решение на уровне 2) указать в карте маршрутизатора В, что адрес
1.0.0.3 доступен через PVC A-B (после этого протокол InARP на этом PVC
отключится, следовательно, необходимо также указать, что через тот же PVC
доступен и адрес 1.0.0.1).
IP-интерфейсы, подключенные к сетям FR, делятся на 2
типа: точка-точка (point-to-point) и точка-много точек (point-to-multipoint).
Интерфейс point-to-point позволяет обмениваться пакетами только с одним узлом,
а point-to-multipoint - с несколькими. Очевидно, что основной интерфейс (на
примере маршрутизатора А) имеет тип point-to-multipoint.

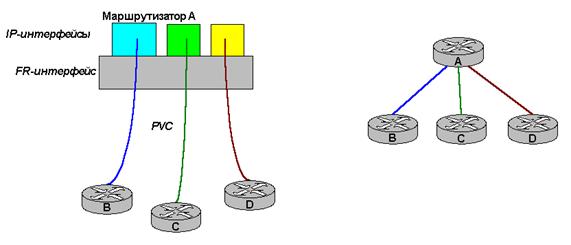

На рисунке 4.2.2, слева, изображена организация
сетевого уровня на FR-интерфейсе с использованием подынтерфейсов типа
point-to-point.
Рисунок 4.2.2 - Протокол IP на подынтерфейсах "точка-точка"
В этом случае каждый PVC терминируется на
собственном IP-интерфейсе. Эти логические IP-интерфейсы называются
подынтерфейсами основного интерфейса. На подынтерфейсах типа point-to-point
может терминироваться, очевидно, только один PVC. Такой подынтерфейс с точки
зрения протокола IP ничем не отличается от обычного последовательного
интерфейса; каждому из подынтерфейсов присваивается собственный IP-адрес.
Поэтому (рис. 4.2.2, справа) граф IP-сетей представлен тремя разными IP-сетями.
В данном случае нет смысла задействовать InARP или
вручную создавать карту, поскольку все IP-адреса, достижимые через данный
IP-интерфейс, должны находиться на другом конце единственного PVC,
подключенного к подынтерфейсу. Но так как к основному интерфейсу могут быть
подключены несколько PVC, то в конфигурации каждого подынтерфейса типа "точка-точка"
необходимо указать, какой именно PVC подключен к данному подынтерфейсу (путем
спецификации номера DLCI).
Следующая последовательность команд решает задачи
конфигурации, показанной на рис. 4.2.2.
router(config)#interface serial0
router(config-if)#encapsulation frame-relay [ietf]
router(config-if)#no ip address
router(config-if)#interface serial0.1 point-to-point
router(config-subif)#frame-relay interface-dlci DLCI
router(config-fr-dlci)#exit
router(config-subif)#ip address адрес маска
router(config-subif)#interface serial0.2 point-to-point
router(config-subif)#frame-relay interface-dlci DLCI
router(config-fr-dlci)#exit
router(config-subif)#ip address адрес маска
... и так далее для всех подынтерфейсов
В данном примере в качестве основного интерфейса
использовался serial0. Подынтерфейс идентифицируется числом, добавляемым к
номеру основного интерфейса через точку (например, serial0.1); числа могут быть
произвольными и не обязаны следовать по порядку.

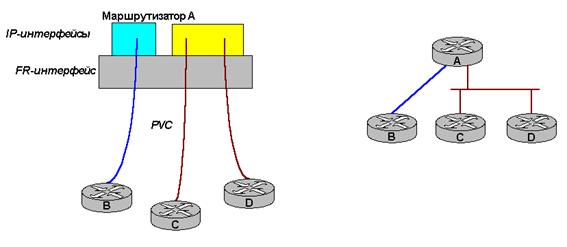

На рисунке 3 изображен смешанный дизайн сети, где два
PVC терминируются в одном IP-интерфейсе, а третий PVC терминируется в своем
собственном IP-интерфейсе. Соответствующий граф IP-сетей показан на том же
рисунке справа.
Рис. 4.2.3 Смешанный дизайн
В этом случае для синей IP-сети создается
подынтерфейс типа point-to-point, а для коричневой - подынтерфейс
point-to-multipoint.
Подынтерфейс point-to-multipoint ведет себя также,
как основной интерфейс, в плане использования протокола InARP или заполнения
карты. Однако, если на основном интерфейсе мы могли не перечилять PVC,
подключенные к интерфейсу, так как этот список сообщал нам коммутатор, то в
случае с подынтерфейсом point-to-multipoint мы должны указать подключенные к
подынтерфейсу DLCI, иначе маршрутизатор не сможет определить, какие именно из
PVC, подключенных к основному интерфейсу, необходимо сгруппировать в
подынтерфейс.
Конфигурация подынтерфейса point-to-multipoint:
router(config)#interface serial0.1 multipoint
router(config-subif)#frame-relay interface-dlci DLCI
router(config-fr-dlci)#exit
... повторить для всех DLCI, подключенных к подынтерфейсу
router(config-subif)#ip address адрес маска
... при необходимости составить frame-relay map вручную
В заключение необходимо подчеркнуть, что все
рассмотренные выше способы организации работы протокола IP на каналах Frame
Relay имеют значение только для абонентов сети (устройств DTE). Более того, все
эти способы применялись физически к одной и той же FR-сети. Для оператора связи
(DCE) вся эта деятельность не имеет никакого значения: оператор работает только
на уровне коммутации кадров на основании номеров DLCI и все три рассмотренных
дизайна с его точки зрения совершенно идентичны, равно как и переход от одного
дизайна к другому для оператора связи невидим и не имеет значения.
4.3 Show & Debug
Следующие команды полезны для получения информации и
отладки Frame Relay.
router#show interface serial номер[.номер]
Команда, в частности, выводит следующие сведения:
·
состояние интерфейса,
·
используемый протокол 2-го уровня (Frame Relay),
·
тип инкапсуляции данных в кадры FR (если не указан, то Cisco),
·
тип LMI (если не указан, то Cisco),
·
DLCI, используемый для LMI,
·
число отправленных и полученных статусных LMI-сообщений (эти
числа должны быть близки),
·
период посылки статусных сообщений (keepalive).
router#show frame-relay pvc [DLCI] [interface интерфейс]
Команда выводит статус указанного PVC и различные
сведения о нем. Если DLCI не указан, но выводятся сведения о всех PVC,
подключенных ко всем интерфейсам FR. Если указан интерфейс, то выводятся
сведения о PVC, подключенным к данному интерфейсу.
Статус PVC выражается двумя категориями: собственно,
PVC STATUS, и DLCI USAGE.
PVC STATUS информирует о состоянии виртуального
канала между данным маршрутизатором и удаленным DTE. Возможные значения:
·
Active - канал
установлен.
·
Inactive - канал
не функционирует (причиной этого могут быть отсутствие или неверная
конфигурация удаленного DTE).
·
Deleted - данный
PVC сконфигурирован на DTE (командой frame-relay
interface-dlci или frame-relay
map), но не сконфигурирован на DCE (отсутствует или ошибочна команда connect).
·
Static - данный
PVC сконфигурирован на DTE, но LMI отключен, поэтому получить информацию от DCE
о статусе данного PVC невозможно. Эта ситуация может возникнуть при
установлении FR-соединений DTE-DTE (back-to-back) без участия коммутатора -
чтобы такие соединения работали, LMI отключается командой no keepalive.
DLCI USAGE показывает, как данный PVC используется маршрутизатором.
Значения:
·
Local - данный PVC
терминируется на одном из (под)интерфейсов.
·
Switched -
маршрутизатор является FR-коммутатором и данный PVC является транзитным.
·
Unused - данный
PVC не терминируется никаким интерфейсом и не является транзитным (причиной
этого является неверная или незаконченная конфигурация DTE или DCE).
router#show frame-relay map
Команда выводит список DLCI и соответствующих им
IP-адресов. Наполнение карты производится протоколом InARP или командами frame-relay map. PVC типа "точка-точка"
для полноты картины тоже вносятся в карту. Таким образом, движение IP-трафика
возможно только по тем PVC, DLCI которых указаны в карте.
router#show frame-relay lmi [интерфейс]
Команда выводит сведения о работе LMI для указанного
FR-интерфейса (или для всех интерфейсов, если интерфейс не указан). В
частности, можно определить тип LMI, тип интерфейса (FR DTE/DCE) и число
отправленных/полученных через этот интерфейс статусных запросов ("Status
Enq.") и ответов ("Status msgs"). В нормально функционирующей
сети число отправленных сообщений одного типа и число полученных сообщений
противоположного типа должны быть очень близки.
router#show connect all
Команда выводит таблицу коммутации PVC на FR-коммутаторе.
Команды вывода отладочной информации, позволяющие следить за обменом
FR-сообщениями, приведены ниже:
router#debug frame-relay packet [interface интерфейс [dlci DLCI]]
router#debug frame-relay lmi
5. Заключение
Frame Relay - высокоскоростная технология передачи
данных, основанная на коммутации пакетов. При использовании этой технологии
данные разделяются на кадры (пакеты) разной длины, причем каждый кадр содержит
заголовок с адресом получателя.
Метод Frame Relay характеризуется высоким
быстродействием и низкой задержкой. Frame Relay имеет характеристики, которые
делают его идеальным решением для передачи "импульсного" трафика.
Такой трафик, например, имеет место при организации информационного обмена
между локальной и глобальной сетями.
Достоинства Frame Relay заключаются не только в
высокой скорости передачи данных, но и в методах статистического уплотнения
информации, позволяющих в несколько раз повысить эффективность использования
каналов связи.
Frame Relay обеспечивает оптимальное распределение ресурсов и высокую
эффективность при:
·
передаче графических изображений с высоким разрешением;
·
передаче файлов при больших объемах данных;
·
объединении низкоскоростных потоков данных в один
высокоскоростной канал;
·
передаче трафика типа редактирования текста, требующего коротких
кадров, малых задержек и невысокой пропускной способности.
·
Наиболее эффективно применение Frame Relay в
ситуации, когда Клиенту необходимо объединить несколько офисов. Особенно это
актуально в ситуации, когда обмен данными между офисами имеет импульсный
характер. Затраты на установку и арендная плата при использовании в такой
ситуации Frame Relay будут ниже, чем при организации аналогичной схемы связи с
использованием выделенных каналов, что достигается за счет оптимизации
использования канальных ресурсов. Причем, чем больше офисов необходимо
объединить, тем значительнее экономия.
Также применение технологии Frame Relay позволяет
оптимально использовать ресурсы при организации доступа в Интернет.
6.
Список источников
1. http://athena.vvsu.ru/net/labs/lab03_fr.html
2. www.cisco.com
3. www.lanck.ru
4. http://www.nsi-com.ru/index.htm
5. http://www.feedback.ru/yurix/networking/cisco/
6. http://ccna.boom.ru/ccna-rssg/ccna10cd-r.htm
7. http://www.telmos.ru/services/adsl.aspx
8. http://www.delmar.edu/Courses/ITSC1391/Sem4/
9. http://book.itep.ru
