Импорт и экспорт изображений и текста в Adobe
Импорт
и экспорт изображений и текста в Adobe
Как в экономике важна интеграция, так и в создании, трансформировании и
передаче графической информации рационально использовать изображения и тексты
других программ и других форматов. Поэтому программа Adobe Illustrator
располагает процедурами обмена информации — импортом (использование материалов,
подготовленных другими средствами, например, программами точечной графики) и
экспортом (подготовка материалов для программ другого класса, например,
программ верстки).
В качестве эквивалента для обмена служат стандартные форматы файлов, и
программа Adobe Illustrator может работать практически со всеми популярными
форматами, отчасти еще и потому, что фирма Adobe сама является «законодателем
мод» в этой области.
Программа Adobe Illustrator может работать с такими форматами, как EPS
(Encapsulated PostScript), СОМ (Computer Graphics Metafile), WMF (Windows
Metafile), CorelDraw 5/6, CMX, Amiga IFF, BMP, GIF89a, PCX, JPEG, PICT, TIFF,
Acrobat PDF (Portable Document Format), PostScript, PhotoCD, MacPaint,
PixelPaint, PNG и TGA.
Буфер обмена Clipboard
Простейшим средством обмена информации является буфер обмена Clipboard,
который может вполне выполнять некоторые задачи: переносить тексты между
программой Adobe Illustrator и практически всеми текстовыми редакторами и
программами верстки, обеспечивать копирование контуров между программой Adobe
Illustrator и программами Adobe Photoshop, Adobe Streamline, Adobe Dimensions и
Adobe Premiere (с использованием описания языка PostScript), конвертировать
векторные контуры в точечные изображения и передавать их в соответствующие
программы.
Технология «drag-and-drop»
Технология «drag-and-drop» («перенести и бросить» — «буксировка») позволяет
переносить информацию из одной программы в другую буквально вручную в следующих
случаях: если векторный объект переносится из одного документа программы Adobe
Illustrator в другой, если векторный объект переносится на поверхность «рабочего
стола» операционной среды, откуда он может быть также «отбуксирован» в другую
программу, если графическая информация обменивается между программами Adobe
Illustrator и Adobe Photoshop 4.0.
Для буксировки выделенного объекта программы Adobe Illustrator в программу
Adobe Photoshop 4.0 необходимо открыть в ней нужный документ и «перетащить»
объект. Он будет размещен в центре документа на активном слое.
Для перемещения векторного объекта в программу Adobe Photoshop 4.0 в
качестве векторного необходимо при «буксировке» удерживать клавишу
<Ctrl>.
Более подробно о работе с программой Adobe Photoshop 4.0, в том числе с
импортированными объектами, можно познакомиться в книге издательства
BHV-Санкт-Петербург «Adobe Photoshop 4.0 в подлиннике».
Команды Open... (Открыть...) и Place... (Поместить...)
Помимо перемещения отдельных изображений или объектов с помощью буфера
обмена Clipboard или простой буксировки с помощью технологии «drag-and-drop» в
программе Adobe Illustrator обеспечивается возможность открытия или
импортирования документов, созданных в других программах.
Команда Open... (Открыть...) меню File (Файл) открывает документы, созданные
другими программами, в качестве нового документа программы Adobe Illustrator,
используя чаще всего установки по умолчанию.

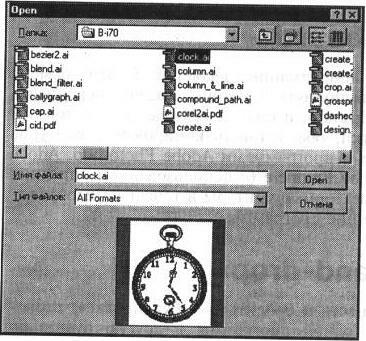

Рис. 14-1. Диалоговое окно Open (Открыть)
Она выводит на экран диалоговое окно Open (Открыть) (рис. 14-1), в котором
происходит навигация по иерархии файловой структуры и поиск нужной папки и
файла.
Команда Place... (Поместить...) импортирует документ в открытый активный
документ программы Adobe Illustrator и делает это двумя способами: с
установлением связи с исходным документом (в этом случае изображение в документ
программы Adobe Illustrator не включается) и без установления такой связи (в
этом случае изображение внедряется в документ программы Adobe Illustrator и
увеличивает размер файла).
Диалоговое окно Place (Поместить) отличается от диалогового окна Open
(Открыть) только наличием флажка Link (Связать), который установлен по
умолчанию.
При размещении изображений в формате EPS этот флажок следует оставить
установленным в том случае, если дальнейшего редактирования изображения не
требуется (в документ помещается только условное изображение в виде
прямоугольника с диагоналями), а если необходима работа как с векторным
контуром, то этот флажок следует удалить (рис. 14-2).

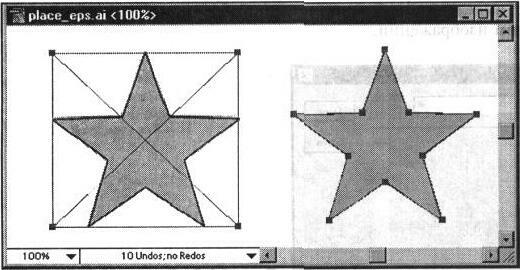

Рис. 14-2. Отображение изображения в формате EPS при установленном
(слева) и при неустановленном флажке Link (Связать) (справа)
Редактирование связанных изображений
Достоинством связанных изображений является возможность редактирования
средствами исходной программы и автоматическое изменение в документе программы
Adobe Illustrator при последующем открытии документа. Более того, при этом все
трансформации, которые применялись к предыдущему варианту (масштабирование,
вращение или сдвиг), сохраняются и в отношении нового варианта. Для того чтобы
отредактировать связанное изображение, общий порядок таков: следует закрыть
документ программы Adobe Illustrator, затем загрузить программу, в которой
возможно редактирование данного изображения, выполнить редактирование и
сохранить документ с тем же названием и в той же папке, а затем снова открыть
документ программы Adobe Illustrator. Программа автоматически осуществит обновление
изображения.
Следует отметить, что во многих программах, например, в CorelDRAW! или в
Macromedia FreeHand, достаточно двойного щелчка на изображении, чтобы была
загружена соответствующая программа (в обязанность программы входит «запомнить»
программу-источник или обратиться к операционной системе, у которой имеется
список ассоциаций расширений файлов и приложений).
Также ограниченными следует признать и возможности по управлению связями с
размещаемыми документами.
В частности, для того чтобы узнать местоположение связанных документов в
указанных программах, имеется специальная команда Links (Связи), а в программе
Adobe Illustrator необходимо использовать команду Document Info... (Информация
о документе...), отображающей одноименное диалоговое окно (рис. 14-3) для
вывода списка всех связанных документов с указанием их формата и местоположения
или команду Selection Info... (Информация о выделенной области...) для
отображения информации об одном выделенном изображении.

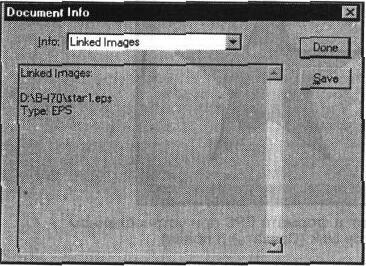

Рис. 14-3. Раздел Linked Images (Связанные изображения) диалогового
окна Document Info (Информация о документе)
К недостаткам связанных документов относится необходимость при передаче
документа программы Adobe Illustrator на другой компьютер «беспокоиться» о
комплектности документов и возможных нестыковках адресов файлов.
Связь объектов с URL
Любой объект, созданный в программе Adobe Illustrator, может служить ссылкой
на Web-страницу, если связать его со строкой URL (Uniform Resource Locator).
Эта возможность введена в программу для удобства под-готовки иллюстрации для
Web-страниц и позволяет присвоить необходимые ссылки еще до размещения
иллюстрации в одну из специальных программ создания Web-страниц.
Ссылка на URL-адрес создается в палитре Attributes (Атрибуты) (рис. 14-4). В
поле URL вводится или выбирается из имеющегося списка необходимый адрес.

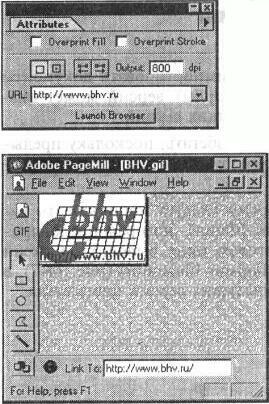

Рис. 14-4. Палитра Attributes (Атрибуты)
Затем эту иллюстрацию следует экспортировать в формат GIF89a, чтобы
применить ее в программе создания Web-страниц, например, программе Adobe
PageMill (рис. 14-5).
Рис. 14-5. Отображение рисунка в программе Adobe PageMill
Для проверки корректности ссылки можно нажать кнопку Launch Browser
(Запустить браузер) и, если на данном компьютере инсталлирована программа
Netscape Navigator (рис. 14-6) или Microsoft Explorer и обеспечена связь с
Internet-провайдером, то программа Adobe Illustrator «передаст» все необходимые
данные, чтобы было осуществлено подключение к указанному ULR-адресу.

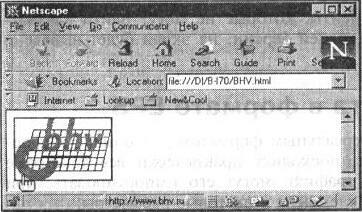

Рис. 14-6. Отображение рисунка в Web-браузере программы Netscape 4.0
Экспорт изображений
Для экспорта изображении в формат Illustrator EPS используются команды Save
As... (Сохранить как...) или Save а Сору... (Сохранить копию...), а для
остальных форматов — команда Export... (Экспортировать...) меню File (Файл).
Сохранение документа в форматах предыдущих версий программы Adobe
Illustrator
Многие программы позволяют непосредственно импортировать документы программы
Adobe Illustrator, но в результате «чехарды» версии может оказаться, что
требуется документ в одной из предыдущих версий.
Разумеется, что лучше такой ситуации стараться избегать, поскольку
предыдущие версии могут не поддерживать некоторые функции (например, в версии 4
еще не применялась технология слоев).
Для сохранения документа в предыдущей версии следует использовать команду
Save As... (Сохранить как...) меню File (Файл), которая после присвоения имени
файла в одноименном диалоговом окне выводит на экран еще одно диалоговое окно
Illustrator Format (Формат Illustrator) (рис. 14-7), в котором можно выбрать
формат одной из предыдущих версий программы.
Рис. 14-7. Диалоговое окно Illustrator Format (Формат Illustrator)
Если в документе содержатся элементы, которые не могут найти адекватного
воплощения в формате предыдущей версии, на экран будет выведено общее
предупреждение.
Сохранение документа в формате EPS
Формат EPS является самым универсальным форматом для обмена информацией с
другими приложениями, поскольку практически все текстовые редакторы, программы
верстки и графики могут его импортировать, при этом сохраняются все графические
элементы и цветовые параметры. Для сохранения документа в формате EPS следует
использовать команду Save As... (Сохранить как...) меню File (Файл), которая
после присвоения имени файла в одноименном диалоговом окне выводит на экран еще
одно диалоговое окно EPS Format (Формат EPS) (рис. 14-8), в котором
определяются некоторые параметры документа.

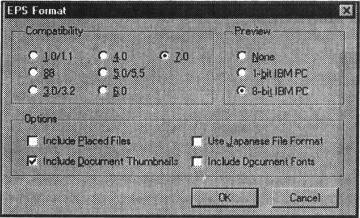

Рис. 14-8. Диалоговое окно EPS Format (Формат EPS)
В поле Compatibility (Совместимость) можно выбрать формат одной из
предыдущих версий.
В поле Options (Варианты) с помощью флажков определяются следующие функции.
• Флажок Include Placed Files (Включить помещенные файлы) обеспечивает
установление в EPS-файл изображений, которые были импортированы в исходный
документ программы Adobe Illustrator, например, точечные изображения.
• Флажок Include Document Thumbnails (Включить миниатюру) обеспечивает
создание небольшого изображения, которое отображается в диалоговом окне Open
(Открыть) и помогает пользователю быстрее находить нужные документы. Тип этого
изображения определяется в поле Preview (Экранная версия), различие между
вариантами 1-bit IBMPC (1-битная IBMPC) и 8-bit IBMPC (8-битная IBMPC)
заключается в том, что в первом случае изображение сохраняется как черно-белое
штриховое, а во втором — как цветное.
• Флажок Use Japanese File Format (Сохранить в японском формате)
используется для сохранения документа с японскими иероглифами.
• Флажок Include Document Fonts (Включить шрифты документа) обеспечивает
сохранение документа вместе с необходимым набором шрифтов.
Сохранение документа в формате JPEG
Формат JPEG вполне пригоден для сохранения полноцветных изображений,
особенно если они предназначаются только для отображения на экране монитора,
например, такие изображения широко используются в сети Internet. В некоторых
случаях, например, для передачи градиентных растяжек, этот формат экономнее формата
GIF.
Для сохранения документа в формате JPEG используется команда
Export... (Экспортировать...) меню File (Файл), которая после присвоения имени
файла в одноименном диалоговом окне выводит на экран еще одно диалоговое окно
JPEG Options (Параметры файла JPEG) (рис. 14-9), в котором определяются
некоторые параметры документа.

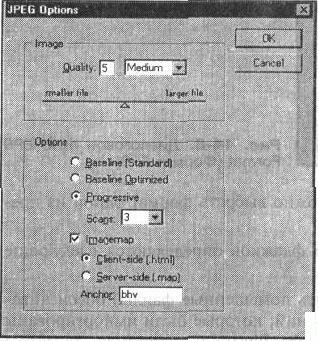

И Рис. 14-9. Диалоговое окно JPEG Options (Параметры файла JPEG)
В поле Image (Изображение) определяется соотношение между объемом файла и
качеством изображения: чем лучше требуется качество изображения, тем больший
объем для него необходим и наоборот. Качество условно обозначается в числовом
виде в диапазоне от 0 (низкое качество) до 10 (максимально возможное качество).
В поле Options (Варианты) с помощью переключателей выбирается способ сжатия
информации: Baseline (Standard), Baseline Optimized, оптимизирующий
цветопередачу, и Progressive, позволяющий создавать несколько изображений с
различным разрешением, которые поочередно выводятся на экран (используются в
сети). В поле Scans (Чередование строк) указывается количество таких
изображений.
При установлении флажка Imagemap (Карта изображения) становятся доступными
переключатели, позволяющие оформить документ, пригодный для Web-страниц (или
для программ, которые их создают).
Переключатель Client-side (.html) (Для клиентов) обеспечивает создание
изображения, которое может использоваться в программах, создающих Web-страницы.
В этом случае создаются два файла: один в формате .GIF (он содержит
изображение) и другой в формате .HTML (он содержит ссылку на файл с
изображением). Необходимо, чтобы эти файлы располагались в одной и той же
папке. Название файла в формате .HTML может быть изменено в поле Anchor
(Привязка).
Переключатель Server-side (.map) (Для сервера) обеспечивает создание
изображения, которое загружается на Web-сервере.
Сохранение документа в формате GIF89a
Для сохранения документа в формате GIF89a используется команда Export...
(Экспортировать...) меню File (Файл), которая после присвоения имени файла в
одноименном диалоговом окне выводит на экран еще одно диалоговое окно GIF89a
Options (Параметры файла GIF89a) (рис. 14-10), в котором определяются некоторые
параметры документа.

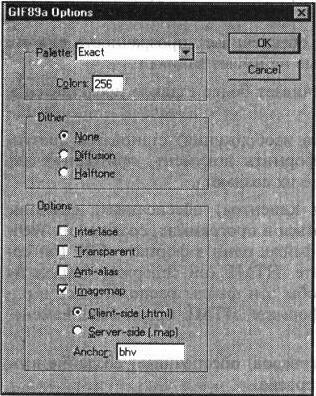

Рис. 14-10. Диалоговое окно GIF89a Options (Параметры файла GIF89a)
В списке поля Palette (Палитра) выбирается одна из доступных палитр для
индексированных цветов.
Вариант Exact (Исходная) обеспечивает использование тех же цветов, которые
используются в изображении, поэтому такая палитра возможна, если исходное
изображение не содержит более 256 цветов.
Вариант System (Системная) обеспечивает использование и замену цветов
изображения цветами системной палитры операционной среды Windows или Macintosh.
Так же поступает и вариант Web (Web) с тон разницей, что используется
межплатформенная палитра.
Вариант Adaptive (Адаптированная) обеспечивает наилучшее представление
цветов.
Варианты Exact (Исходная) и Adaptive (Адаптированная) дают возможность в
поле Colors (Цветов) установить минимальное количество требуемых цветов (меньше
256 цветов).
В поле Dither (Настройка) можно определить способ имитации недостающих
цветов в палитре. Переключатель None (He применять) отключает эту функцию,
переключатели Diffusion (Случайное распределение) и Halftone (Полутоновой
растр) обеспечивают различные способы имитации.
В поле Options (Варианты) можно определить способ вывода изображения в
браузере.
Флажок Interlace (Чересстрочная развертка) обеспечивает постепенное
улучшение изображения в процессе загрузки. Если данное изображение
предполагается использовать в качестве фона или текстурной заливки, то этот
флажок лучше убрать.
Флажок Transparent (Прозрачный фон) обеспечивает прозрачность для тех
областей исходного изображения, которые не имеют заливки.
Флажок Anti-alias (Сглаживание) обеспечивает более гладкое представление
наклонных и закругленных линий.
При установке флажка Imagemap (Карта изображения) становятся доступными
переключатели, позволяющие оформить документ, пригодный для Web-страниц (или
для программ, которые их создают).
Переключатель Client-side (.html) (Для клиентов) обеспечивает создание
изображения, которое может использоваться в программах, создающих Web-страницы.
В этом случае создаются два файла: один в формате .GIF (он содержит
изображение) и другой в формате .HTML (он содержит ссылку на файл с
изображением). Необходимо, чтобы эти файлы располагались в одной и той же
папке. Название файла в формате .HTML может быть изменено в поле Anchor
(Привязка).
Переключатель Server-side (.map) (Для серверов) обеспечивает создание
изображения, которое загружается на Web-сервере.
Другие форматы файлов Формат TIFF
Формат TIFF (Tagged Image File Format) был создан в качестве универсального
формата для изображений с цветовыми каналами (файл с расширением .TIF). Важным
достоинством этого формата является его переносимость на разные платформы (при
сохранении вы можете создать документ, доступный для чтения на компьютерах,
совместимых с IBM PC или Macintosh), он импортируется во всех программах
настольных издательских систем, его можно открыть и с ним работать практически
в любой программе точечной графики.
Этот формат имеет самый широкий диапазон передачи цветов: от монохромного до
24-битовой модели RGB (True Color) и 32-битовой цветоделен-ной модели CMYK.
Кроме того, формат может включать и схемы сжатия для уменьшения размера
файла (при сохранении доступна опция LZW Compression (Уплотнение LZW)), что
является немаловажным параметром для работы с полноцветными изображениями
большого размера.
Этот формат имеет открытую архитектуру, это значит, что в формате
предусмотрена возможность в заголовке объявлять информацию о типе изображения,
а значит и записывать можно будет то, что сейчас еще не известно. (Как нотная
тетрадь не знает, что на ней будет записано).
К примеру, в формате TIFF могут сохраняться сопроводительные подписи,
стандарт которых разработан Ассоциацией Газет Америки (NAA) и Международным
Советом Телекоммуникаций Прессы (IPTC) для идентификации передаваемых текстов и
изображений.
На эту возможность следует обратить внимание: при передаче изображений
заказчикам, в издательства, «в другие руки» неплохо сопровождать их достаточной
информацией о содержании, необходимой обработке, авторских правах и так далее.
К сожалению, достоинства, как правило, — основа для недостатков:
универсальность, гибкость и открытость формата TIFF приводит к неограниченному
разнообразию вариантов формата. Поэтому лучше всего сначала проверить
совместимость на простых файлах.
Формат PCX
Формат, разработанный фирмой Z-Soft для программы PC PaintBrush, является
одним из самых известных, и практически любое приложение, работающее с
графикой, легко импортирует его. Формат неплох для штриховых изображений и
изображений с индексированными цветами, поскольку несколько упрощен по
сравнению с TIFF. Он содержит только один канал. Есть и другие недостатки,
которые препятствуют использованию этого формата для профессиональной работы с
цветом.
Формат BMP
Формат предназначен для Windows, и поэтому поддерживается всеми
приложениями, работающими в этой среде. Он использует только индексированные
цвета, независим от платформы, не поддерживает каналы. Применяется в основном
для создания значков и пиктограмм, которые отображаются в диалоговых окнах
приложений. Для профессиональной работы с цветом мало пригоден.
Формат PDF
Формат PDF (Portable Document Format) также является разработкой фирмы Adobe
как средство электронного распространения документов на платформах Macintosh,
Windows, Unix и DOS. Файлы в этом формате создаются, редактируются и
просматриваются с помощью пакета программ Adobe Acrobat.
Формат PDF, в основе которого положен язык PostScript Level 2, может
использоваться для представления как векторных, так и точечных изображений.
Преимущество PDF-файлов заключается в том, что они могут содержать элементы,
обеспечивающие поиск и просмотр электронных документов, в частности,
гипертекстовые ссылки и электронное оглавление.
