Выполнение дипломного проекта студентами очного отделения 'Автоматизации и вычислительной техники'
Федеральное
агентство по образованию
Федеральное
государственное образовательное
учреждение
среднего профессионального
образования
«Курганский технологический колледж
имени Героя
Советского Союза Н.Я. Анфиногенова»
МЕТОДИЧЕСКИЕ
РЕКОМЕНДАЦИИ
по выполнению
выпускной квалификационной работы
(дипломного
проекта)
для
специальности
«Техническое
обслуживание средств вычислительной техники и компьютерных сетей»
Курган, 2010
Печатается по решению
редакционно-издательского
совета колледжа
Методические рекомендации по выполнению
дипломных проектов для специальности 230106 Курган: КТК, 2010г - 63 стр
В методических рекомендациях представлены
материалы по выполнению дипломного проекта студентами очного отделения
«Автоматизации и вычислительной техники» специальности 230106 «Техническое
обслуживание средств вычислительной техники и компьютерных сетей»
Авторы:
Косяк Л.В., преподаватель специальных дисциплин
Курганского технологического колледжа
Золотов А.М., преподаватель специальных
дисциплин Курганского технологического колледжа
Непоспехова Е.Э., преподаватель экономических
дисциплин Курганского технологического колледжа
Рецензенты:
Лисихин И.В., технический директор ООО
«Аскон-Сибирь»
Сенькин В.В., заместитель директора по
учебно-организационной работе ФГОУ СПО «КТК»
СОДЕРЖАНИЕ
Введение
1. Структура
дипломного проекта
2. Разработка электронных устройств
.1 Пояснительная записка к
дипломному проекту
.1.1 Содержание пояснительной
записки
.2 Общая часть.
.2.1 Цель разработки
.2.2 Анализ использования разработки
.2.3 Обзор и сравнение существующих
изделий (аналогов)
.2.4 Описание языка программирования
(при необходимости)
.3. Специальная часть.
.3.1 Технические характеристики
проекта
.3.2. Расчет узлов принципиальной
электрической схемы.
.3.3 Текст используемой программы с
описанием.
.4 Конструкторская часть
.4.1 Описание конструкции и
компоновка изделия.
.4.2 Расчет печатной платы.
.4.3 Расчет показателей надежности
.5 Технологическая часть
.5.1 Разработка инструкций по
эксплуатации
. Проект локальной сети
.1 Пояснительная записка дипломного
проекта
.1.1 Содержание дипломного проекта
.1.2 Введение
.1.3 Общая часть
.1.4 Специальная часть
.1.5 Конструкторская часть
.1.6 Система телекоммуникационного
заземления
.1.7 Технологическая часть
.1.8 Экономическая часть
.1.9 Безопасность жизнедеятельности
.1.10 Заключение
.2 Графическая часть дипломного
проекта
.3 Экспериментальная часть
дипломного проекта
ВВЕДЕНИЕ
В соответствии с Законом
Российской Федерации «Об образовании», требованиями ГОС СПО по специальности
230106 «Техническое обслуживание средств вычислительной техники и компьютерных
сетей» выпускники колледжа по данной специальности проходят государственную
итоговую аттестацию в виде защиты дипломного проекта.
Выполнение выпускной
квалификационной работы призвано способствовать систематизации и закреплению
полученных студентами знаний и умений.
Целями написания дипломного
проекта являются:
– систематизация и
углубление теоретических и практических знаний по специальности, их применение
при решении конкретных задач;
– приобретение навыков
самостоятельной работы по применению теории в области специальности, получаемой
студентами;
– овладение методикой
исследования производственных процессов с точки зрения влияния, действующего
законодательства, обобщение и логическое изложение материала;
– выявление
подготовленности студентов к самостоятельной работе.
Защита выпускной
квалификационной работы проводится с целью выявления соответствия уровня и
качества подготовки выпускников Государственному образовательному стандарту
среднего профессионального образования в части государственных требований к
минимуму содержания и уровню подготовки выпускников и дополнительным
требованиям образовательного учреждения по специальности и готовности
выпускника к профессиональной деятельности.
1. СТРУКТУРА ДИПЛОМНОГО ПРОЕКТА
Исходя из квалификационной
характеристики выпускника по специальности, основных видов деятельности техника
по техническому обслуживанию средств вычислительной техники и компьютерных
сетей, дипломные проекты выполняются по трем направлениям: разработка
диагностирующих, тестирующих устройств работоспособности ПК и компьютерных
сетей; проектирование и модернизация компьютерных сетей; разработка технологии
ремонта и технического обслуживания средств вычислительной техники.
Содержание выпускной
квалификационной работы включает в себя;
введение;
теоретическую часть;
технологическую
(конструкторскую) часть;
экономическую часть;
разработку правил техники
безопасности и охраны труда;
выводы и заключение
список использованной
литературы;
приложения.
По структуре дипломный проект
должен состоять из пояснительной записки и графической части.
Во введении необходимо раскрыть
актуальность выбранной темы, определить цели и задачи дипломного проекта, По
объему введение должно быть не более трех страниц.
В пояснительной записке
необходимо раскрыть теоретическое и расчетное обоснование принятых в проекте
решений. При этом нужно представить технологические и экономические расчеты.
Объем пояснительной записки - от 30 до 50 страниц печатного текста.
В графической части принятое
решение представляется в виде алгоритмов, блок-схем, чертежей, схем, графиков,
диаграмм. Структура и содержание пояснительной записки зависит также от темы
дипломного проекта.
В заключении необходимо сделать
выводы: как решены задачи, поставленные во введении, достигнута ли цель.
Список литературы должен быть
представлен учебниками и учебными пособиями, специализированными периодическими
изданиями, сайтами.
2. РАЗРАБОТКА ЭЛЕКТРОННЫХ
УСТРОЙСТВ
Дипломный проект должен состоять из
пояснительной записки и действующей модели разработанного устройства.
I Пояснительная
записка
Введение
. Общая часть
. Специальная часть
3. Конструкторская часть
. Технологическая часть
. Экономическая часть
. Безопасность жизнедеятельности
Заключение
Список использованных источников
Приложения
II Графическая часть
III Экспериментальная часть
2.1 Пояснительная
записка к дипломному проекту
.1.1 Содержание
пояснительной записки
Пояснительная записка начинается с текста
введения без заголовка (заголовок без номера и точки в конце). Здесь должен
быть отражен современный уровень развития средств автоматизации, вычислительной
техники и программному обеспечению. Сформулировав задачу дипломного проекта
следует указать к какой области науки и техника относится задача, а также
раскрыть перспективы использования вычислительной и электронной техники в этой
области и связь задачи проекта с проблемами данной отрасли.
Далее следуют 6 разделов пояснительной записки
Первый раздел - «Общая часть» - содержит 4-5 подразделов.
2.2 Общая часть
.2.1 Цель разработки
Здесь следует указать, с какой целью делалась
разработка. В качестве таких целей могут быть указаны:
Модернизация блоков и узлов СВТ;
Повышение качества выходных характеристик
существующих изделий;
Сокращение времени на выполнение операций по
установке, обслуживанию, отладке, ремонту, монтажу и демонтажу, поиску
возможных неисправностей;
Сокращение количества технического персонала при
выполнении технического обслуживания ВТ и КС;
Освобождение персонала от вредной, тяжелой или
утомительной работы и т.д.
Необходимо также оценить актуальность
разработки.
2.2.2 Анализ
использования разработки
Требуется указать, в каких областях науки,
техники или производства (кроме той для которой проектировалась разработка) может
быть использована разрабатываемая в дипломном проекте модель (устройство).
.2.3
Обзор и сравнение существующих изделий (аналогов)
Обзор и сравнение существующих в настоящее время
российских электронных изделий необходимо производить с их аналогами зарубежного
производства. Для этого возможно применение удобных для понимания критериев,
таких как: основные технические характеристики; себестоимость; долговечность
эксплуатации и т.д.
2.2.4 Описание языка
программирования (при необходимости)
В данный подраздел помещают описание языка
программирования, его назначение и общие характеристики, технические
возможности, область применения и другие сведения.
Материал этой части пояснительной записки должен
соответствовать ГОСТу 19 506-79 (СТ СЭВ 2097-80) единой системы программной
документации.
В приложениях к описанию языка могут быть
включены иллюстрации, таблицы и графики.
Второй раздел пояснительной записки -
«Специальная часть» - содержит 5 подразделов;
.3 Специальная часть
.3.1 Технические
характеристики проекта
В данном подразделе необходимо указать
требования к обеспечению надежного функционирования разрабатываемой модели
проекта, устойчивой работы входных и выходных технических характеристик -
статических и динамических, время восстановления после отказа, напряжений
питания, выходных форм и номинальных значений напряжений.
2.3.1.1 Обоснование
выбора схемы электрической структурной
Правила выполнения электрических схем
установлены в ГОСТ 2.702-75 <ЕСКД. Правила выполнения электрических схем»,
где указаны применяемые виды и типы схем.
Структурная схема отображать функциональное
взаимодействие всех частей электронной установки с указанием электрических
линий связи. Схема должна быть лаконичной, с помощью которой можно определить
принцип действия проектируемой модели устройства в целом.
2.3.1.2 Обоснование
выбора схемы функциональной
В данном подразделе необходимо учитывать, что
для сложного электронного изделия необходимо разрабатывать несколько
функциональных схем, что позволяет определять происходящие процессы при
различных предусмотренных режимах работы. Количество функциональных схем,
разрабатываемых на изделие, степень их детализации и объем помещаемых сведений
определяется разработчиком с учетом особенности изделия. Графическое построение
схемы должно отражать последовательность функциональных процессов,
иллюстрируемых схемой. При необходимости производится расчет блоков
функциональной схемы с заданными исходными данными (входное напряжение, входное
сопротивление, выходная мощность, сопротивление нагрузки и др.).
.3.1.3 Обоснование
выбора схемы электрической принципиальной
Принципиальная электрическая схема является
наиболее полной электрической схемой, отображающей все электрические элементы,
компоненты и устройства, необходимые для осуществления контроля в изделии
заданных электрических процессов, все связи между ними, а также оголённые
элементы схемы, которыми заканчиваются входные и выходные цепи.
2.3.1.4 Принципы работы
проектируемой модели
В данном подразделе необходимо раскрыть
физические процессы, с помощью которых реализуется непосредственно работа
электронного устройства, взаимодействие отдельных элементов и узлов.
2.3.1.5 Описание
проектируемой модели
Здесь должно содержаться описание устройства,
проектируемого в дипломной работе, моделирование процессов выполняемых
устройством, габаритные и эргономические характеристики, используемые
материалы.
2.3.1.6 Выбор
элементной базы разработки
Здесь указывается необходимые для
функционирования устройства электронных и механических элементов и узлов, других
комплектующих компонентов с указанием их основных технических характеристик.
2.3.2 Расчет узлов
принципиальной электрической схемы
В данном подразделе необходимо произвести расчет
электрических узлов проектируемой модели с использованием заданных параметров
изделия и применением специального математического обеспечения либо расчетных
формул. Полученные результаты помещаются в сводные таблицы.
.3.3 Текст используемой
программы с описанием
При применении и использовании программного
обеспечения модели этот подраздел должен содержать разработанные схемы
алгоритмов основной программы и при необходимости - подпрограмм.
Если разработанная программа является частью
некоторой большой задачи или связного комплекса программ, то можно привести
общую схему алгоритма всей большой задачи, указан в ней место разработанной
дипломником программы. Приведенные схемы алгоритмов должны сопровождаться
описанием функционирования программы в соответствии с алгоритмом. Схемы
алгоритмов должны распространяться в соответствии с
ГОСТ 19. 70 1-90 19002-80 и ГОСТ 19003-80.
2.4 Конструкторская
часть
.4.1 Описание
конструкции и компоновка изделия
В данном подразделе необходимо описать
конструкцию модели, применяемые материалы, предназначенные для плат, корпуса,
системы охлаждения, металлизации и использование крепежного материала.
.4.2 Расчет печатной
платы
При расчете печатной платы учитывается площадь
всех компонентов монтажной схемы, диаметров технологических отверстий в плате и
контактных площадок.
Минимальная площадь печатной платы определяется
по формуле:
(1)
где,
- суммарная площадь всех
компонентов.
Максимальная площадь печатной платы
определяется по формуле, аналогичной формуле (1)
(2)
Площадь печатной платы представляет
собой сумму площадей всех компонентов. Площадь каждого из компонентов находятся
по формуле:
(3)
где,
В - ширина (или диаметр)
компонента,мм;- длина компонента,мм;количество однотипных компонентов.
2.4.3
Расчет показателей надежности
Расчет надежности сводятся к
определению интенсивности отказов изделия, средней наработки до отказа и
вероятности работы модели. Расчет надежности устройства начинается с
определения коэффициентов нагрузки всех элементов схемы, а далее с учетом
соответствующих коэффициентов интенсивности отказов производятся расчет
надежности узла в целом. Пример расчета приведен в приложении К
2.5
Технологическая часть
.5.1
Разработка инструкций по эксплуатации
В этом подразделе необходимо
отразить общие указания по эксплуатации изделия, его основные технические
характеристики, указания по технике безопасности, комплект изделия, дать
краткое описание изделия. Кроме этого описать подготовку к работе и порядок
работы с изделием, привести схемы (принципиальные, функциональные, структурные
и монтажные).
2.5.2
Разработка инструкция по эксплуатации и ремонту
Инструкция должна включать в себя:
общие указания; указания мер безопасности, правила эксплуатации, характерные
неисправности и методы их устранения, используемый инструмент и контрольно -
измерительная аппаратура.
2.6
Экономическая часть
Любой проект должен иметь под
собой экономическую основу.
Себестоимость продукции (работ,
услуг) является самой сложной экономической категорией, в которую включаются
затраты на производство и реализацию продукции (работ, услуг).
Себестоимость продукции - один
из важнейших показателей деятельности предприятия, выражающий в денежной форме
все его затраты, связанные с изготовлением и продажей продукции. Себестоимость
показывает, во сколько обходится предприятию выпускаемый продукт. В
себестоимость включаются перенесенные на продукцию затраты труда (амортизация
основных фондов, стоимость сырья, материалов, топлива и других материальных
ресурсов) и расходы на оплату труда всех категорий работников предприятия.
Себестоимость является обобщающим показателем, который характеризует
используемые в производстве ресурсы. Следовательно от величины себестоимости и
обоснованности включаемых в нее затрат во многом зависит эффективность
производства.
Снижение себестоимости
продукции является обязательным условием производства. Среди возможных путей
снижения себестоимости наиболее важна стадия разработки новых электронных
изделий, на которой формируются их функциональные конструктивно-технологические
особенности, обуславливающие затраты на их изготовление. Поэтому в процессе
проектирования изделий необходим функционально-стоимостной анализ, который
позволяет предотвратить излишние затраты, выявить рациональные конструктивные и
технологические решения.
Расчет себестоимости
Расчет себестоимости устройства
можно осуществить с помощью расчетно-аналитического метода. Его сущность
сводится к тому, что рассчитываются прямые затраты на проектируемое устройство
по статьям калькуляции. По существующей классификации затрат принят следующий
состав статей затрат:
.Сырье и материалы
.Возвратные отходы (вычитаются)
.Покупные комплектующие изделия
.Основная заработная плата
производственных рабочих
.Дополнительная заработная
плата производственных рабочих
. Отчисления на социальные
нужды
.Топливо и энергия на
технологические цели
.Расходы на подготовку и
освоение производства
.Расходы на содержание и
эксплуатацию оборудования
. Общецеховые расходы
Итого: цеховая себестоимость
изделия
.Общезаводские расходы
.Прочие производственные
расходы
Итого: производственная
себестоимость изделия
.Внепроизводственные расходы
(коммерческие расходы)
Всего: полная себестоимость
изделия
Для расчета себестоимости
устройства необходимо определить все затраты, которые имеют место в процессе
производства. Предприятие будет тратить денежные средства на приобретение
материалов и комплектующих, выплату заработной платы основным производственным
рабочим, оплату израсходованной электроэнергии, а также нести дополнительные
затраты, связанные с организацией и осуществлением деятельности предприятия.
Ниже приведем расчет
составляющих себестоимости изделия.
2.6.1
Расчет затрат на материалы и комплектующие на единицу изделия
.6.1.1
Затраты на основные материалы
Затраты на основные материалы,
расходуемые при изготовлении изделия определяется по формуле
Сом = Рм * Цм,
где Рм- норма расхода материала
на изделие;
Цм - цена единицы данного
материала
Таблица 2.6.1 - Стоимость
материалов на единицу изделия
|
Наименование
материалов
|
Марка
или типоразмер ГОСТ, ТУ
|
Единица
измерения
|
Норма
расхода на ед.изм.
|
Цена
за единицу, руб.
|
Стоимость
материалов, руб.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Итого
|
|
|
|
|
|
2.6.1.2
Затраты на комплектующие изделия, полуфабрикаты и услуги сторонних организаций
Стоимость покупных изделий и
полуфабрикатов рассчитывается по формуле
Спд = Рпд * Ц,
где Рпд - норма расхода
покупных деталей;
Ц- цена единицы деталей.
Таблица 2.6.2 - Затраты на
комплектующие для изготовления единицы изделия
|
Наименование
|
Обозначение
|
Норма
расхода на ед.изм.
|
Цена
за единицу, руб.
|
Стоимость
материалов, руб.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Итого
|
|
|
|
|
Транспортно-заготовительные
расходы могут быть приняты в процентном соотношении от стоимости комплектующих
изделий или могут составлять фактические затраты в рублях.
2.6.2
Расчет затрат на оплату труда при изготовлении единицы объема работ
Затраты на оплату труда состоят
из основной заработной платы и дополнительной. Основная заработная плата
определяется по формуле:
Зосн = Чст*Тн,
где Чст - часовая тарифная
ставка рабочего;
Тн - норма времени.
Дополнительная заработная плата
включает выплаты, предусмотренные законодательством о труде за непроработанное
на производстве время, может рассчитываться в процентах от основной заработной
платы.
Отчисления на социальные нужды
составляют 26% от суммы основной и дополнительной заработной платы, в том
числе:
страховые взносы в пенсионный
фонд-20%;
страховые взносы в фонд
социального страхования - 2,9%;
отчисления в фонд обязательного
медицинского страхования-3,1%.
2.6.3
Расчет затрат на электроэнергию для единицы объема работ
Затраты на электроэнергию
определяются по формуле
Сээ = С1Квт/ч *t*Р,
где С1Квт/ч - стоимость единицы
электроэнергии;
t
- время работы оборудования, ч;
Р - потребляемая мощность, кВт.
Таблица 2.6.3 - Расчет затрат
на электроэнергию
|
Оборудование
|
Мощность,
кВт
|
Время,
час.
|
Расход
электроэнергии, Квт
|
Стоимость
электроэнергии, руб.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Итого
|
|
|
|
|
2.6.4
Расчет накладных расходов
Кроме переменных затрат,
зависящих от количества работ, произведенных за единицу времени и включающих в
себя затраты на материалы и комплектующие изделия, затраты на оплату труда и
затраты на электроэнергию, есть еще постоянные затраты, которые не меняются в
зависимости от объема выпуска и представляют собой накладные расходы.
Накладные расходы в свою очередь
подразделяются на цеховые и общезаводские расходы. К цеховым расходам относятся
расходы, связанные с амортизацией и эксплуатацией оборудования, транспортных
средств, инвентаря цеха и другие. К общезаводским расходам относятся расходы по
организации и управлению производством, освещению, отоплению, поддержанию
порядка и охраны. При определении суммы амортизационных отчислений используется
метод равномерной амортизации, который заключается в начислении амортизации
равными долями в течение всего срока службы оборудования.
Таблица 2.6.7 - Расчет суммы
амортизационных отчислений
|
Основные
производственные фонды
|
Балансовая
стоимость, руб.
|
Срок
службы, лет
|
Амортизационные
отчисления, руб.
|
|
|
|
|
|
|
|
|
|
Итого
|
|
|
|
Уровень накладных расходов
определяется в процентном отношении от основной заработной платы.
Коммерческие
(внепроизводственные) расходы включают затраты, связанные со сбытом продукции
(работ, услуг) - расходы на рекламу, хранение и др.
Полная себестоимость включает
затраты, связанные с производством и реализацией продукции (работ, услуг) ( п.
п. с1 по 5 ).
Расчет цены единицы изделия.
Цена - это денежное выражение
стоимости товара ( работ, услуг ), равная издержкам производства и прибыли,
изменяемая в зависимости от спроса и предложения.
Ц = (С + П)+ НДС,
где С - себестоимость единицы
объема работ, руб.;
П - прибыль, руб. (
рентабельность в % ;
НДС- налог на добавленную
стоимость, в % от оптовой цены.
Таблица 2.6.8 - Расчет цены
единицы изделия
|
Наименование
статей затрат калькуляции
|
Сумма,
в руб.
|
|
Сырье
и материалы
|
|
|
Покупные
детали полуфабрикат^
|
|
|
Заработная
плата работников
|
|
|
Отчисления
на социальные нужды
|
|
|
Электроэнергия
на технологические цели
|
|
|
Расходы
на содержание оборудования
|
|
|
Расходы
на подготовку производства
|
|
|
Общецеховые
расходы
|
|
|
Общезаводские
расходы
|
|
|
Прочие
производственные расходы
|
|
|
Внепроизводственные
расходы
|
|
|
Полная
себестоимость
|
|
|
Рентабельность
|
|
|
Оптовая
цена
|
|
|
Налог
на добавленную стоимость
|
|
|
Отпускная
цена
|
|
Функционально-стоимостной
анализ проведенных работ.
Для определения экономической
целесообразности проведения работ по разработке и монтажу компьютерных сетей
сопоставляются стоимости аналогичных работ, проводимых в других организациях, и
проведенных работ по формуле
Эк = (Са-Сн)*N,
где Эк - условная экономия
проведения работ, руб;
Са - стоимость аналогичных
работ, руб.;
Сн - стоимость проведенных
работ, руб.;- объем проведенных работ.
2.7 Мероприятия по
мерам безопасности и противопожарной безопасности (безопасность
жизнедеятельности)
В содержании этого раздела должно содержаться
описание мероприятий (инструкций) по охране труда и технике безопасности для
категории работников учреждений (предприятий) потенциально эксплуатирующих
разработку в соответствии с заданием на дипломный проект.
Кроме того, должны указываться противопожарные
мероприятия для определенного структурного подразделения учреждений
(предприятий), анализ потенциально опасных и вредных производственных факторов
в соответствии со СпиН и САНПиН, а также эргономические и технико-эстетические
нормы разработки.
2.8 Экспериментальная
часть
Студент демонстрирует действующую модель
дипломного проекта со снятием характеристик устройства или работу модели в
совокупности с интерфейсом и персональным компьютером.
2.9 Заключение
Необходимо оценить целесообразность внедрения
электронного прибора (устройства) в данную область науки и техники.
При разработке качественно нового образца
прибора (устройства) необходимо указать на преимущества нового образца по
сравнению с существующими.
Необходимо также отметить, будет ли данная
разработка внедрена в производство и что она дает производству в техническом,
технологическом экономическом планах.
3. ПРОЕКТ ЛОКАЛЬНОЙ СЕТИ
Дипломный проект состоит из трех частей:
пояснительной записки, графической и экспериментальной части.
3.1 Пояснительная
записка дипломного проекта
Включает в себя:
— титульный лист;
— лист задания;
— содержание;
— введение;
— 1 раздел: общая часть;
— 2 раздел: специальная часть;
— 3 раздел: конструкторская часть;
— 4 раздел: технологическая часть;
— 5 раздел: экономическая часть;
— 6 раздел: безопасность жизнедеятельности;
— заключение;
— список использованных источников;
— приложения.
3.1.1 Содержание
дипломного проекта
Примерное содержание дипломного проекта
приведено в приложении А. Представленное содержание редактируется студентом в
зависимости от начальных данных дипломного проекта
3.1.2 Введение
В введении раскрывается актуальность и значение
темы, формулируется цель и ставятся задачи дипломного проекта. Цель - это
конечный результат, который должен получить студент после выполнения курсовой
работы. Задачи - это детализация цели. Каждая задача должна быть решена
отдельно. После решения всех поставленных задач, сформулированная студентом
цель, должна быть достигнута.
3.1.3 Общая часть
Общая часть содержит теоретический материал,
раскрывающий общие принципы построения и проектирования локальных сетей.
Студент должен:
— дать понятие локальной сети;
— рассмотреть принципы объединения и
взаимодействия компьютеров в сети;
— собрать теоретический материал, дающий
базовое описание следующим подсистемам локальной сети: рабочая область
пользователя, подсистема рабочего места пользователя, структурированная
кабельная система, телекоммуникационный узел и система телекоммуникационного
заземления;
— классифицировать сетевое оборудование по
функциональным группам: активное, телекоммуникационное, монтажное.
3.1.4 Специальная часть
а) Требования к проектируемой сети
Студент должен:
— описать здание, как строительный объект
(высота этажа, толщина междуэтажных перекрытий, внешних и несущих стен,
межкомнатных перегородок, установка навесного потолка/фальшпола, наличие
вентиляционных шахт/стояков и т.д.);
— описать условия функционирования сети в
организации;
— сформулировать требования к проектируемой
сети.
б) Обоснование выбора структурной схемы
локальной сети
Студент должен:
— построить структурную схему локальной
сети (оформить рисунок как приложение пояснительной записки);
— описать принцип действия сети в целом.
в) Обоснование выбора структурной схемы
заземления локальной сети
— построить структурную схему
телекоммуникационного заземления локальной сети (оформить рисунок как
приложение пояснительной записки);
— описать принцип действия
телекоммуникационного заземления локальной сети в целом.
г) Обоснование выбора протокола передачи данных
Протокол передачи данных определяет параметры
среды передачи данных и сетевого оборудования. Студент должен выбрать протокол,
обеспечивающий необходимую скорость передачи данных.
д) Обоснование выбора активного сетевого
оборудования
Активное сетевое оборудование (коммутатор,
маршрутизатор) является основным элементом телекоммуникационного узла, от него
зависит производительность сети в целом.
Студент должен:
— перечислить технические характеристики
выбираемого оборудования, которые влияют на его работу. Расставить их в порядки
приоритетной важности с учетом требований сети;
— рассмотреть 2-3 модели, которые
соответствуют перечисленным требованиям в допустимой степени;
— из рассмотренных моделей выбрать ту,
которая в большей степени соответствует перечисленным требованиям.
3.1.5 Конструкторская
часть
а) Рабочее место пользователя
Требования к организации рабочего места
пользователя в санитарном нормативе СанПиН 2.2.2/2.4.1340-03 и строительном
нормативе СН 512-78.
Студент должен:
— описать базовое рабочее место
пользователя сети;
— заполнить таблицу «Распределение рабочих
мест по помещениям».
Таблица № - Распределение рабочих мест по
помещениям
|
№
Помещения
|
Нормативная
площадь рабочего места, м2
|
Рабочее
место пользователя
|
|
|
|
Фактическая
площадь, м2
|
Количество
|
|
Всего
на этаже
|
|
б) Подсистема рабочего места
Требования к организации подсистемы рабочего
места пользователя изложены в строительном нормативе СН 512-78 (типовое рабочее
место пользователя) и в стандарте ISO/IEC 11801 «Информационные технологии
структурированная кабельная система для помещений заказчика» (абонентский
шнур).
Студент должен:
— описать подсистему рабочего места
пользователя;
— заполнить таблицы: «Распределение
телекоммуникационных розеток по помещениям», «Распределение силовых розеток по
помещениям», «Абонентские шнуры».
Таблица № - Распределение телекоммуникационных
розеток по помещениям
|
№
Пом.
|
Высота
установки розетки, мм
|
Метод
крепления розетки
|
Розеточный
модуль
|
Марка
розетки
|
Кол-во
розеток
|
|
|
|
Кол-во
|
Тип/категория
|
|
|
|
Всего
на этаже
|
|
|
|
|
|
|
|
|
Таблица № - Распределение силовых розеток по
помещениям
|
№
Пом.
|
Высота
установки розетки, мм
|
Метод
крепления розетки
|
Расстояние
между силовыми и телекоммуникационными розетками, мм
|
Марка
розетки
|
Кол-во
розеток
|
|
Всего
на этаже
|
|
Таблица № - Абонентские шнуры
|
№
Пом.
|
Тип/категория
|
Длина,
м
|
Цвет
|
Количество
|
|
Всего
на этаже
|
|
Цветовое обозначение функциональных секций
коммутационного оборудования - приложение Ж
в) Технические помещения
Требования к организации технического помещения
(аппаратная, кроссовая) изложены в следующих нормативных документах:
строительном нормативе СН 512-78, отраслевые нормы ОСТН-600-93 (пункты
2.27-2.53), TIA/EIA-569 «Стандарт телекоммуникационных помещений и трасс
коммерческих зданий», стандарт ANSI/NECA/BICSI
568-2001 (пункт 3.3.2).
Студент должен выбрать и описать технические
помещения.
Таблица 3.1.5.1 - Рекомендуемая площадь
аппаратной для зданий с низкой плотностью рабочих мест
|
Количество
рабочих мест
|
Площадь
аппаратной, м2
|
|
≤100
|
14
|
|
100-400
|
37
|
|
400-800
|
74
|
|
800-1200
|
111
|
Таблица 3.1.5.2 - Рекомендуемы размеры КЭ в
зависимости от обслуживаемой ею рабочей площади
|
Обслуживаемая
рабочая площадь, м2
|
Габаритные
размеры КЭ, в м
|
|
≤
1000
|
3,0х3,4
|
|
≤
800
|
3,0х2,8
|
|
≤
500
|
3,0х2,2
|
г) Телекоммуникационный узел
Требования к организации административной
подсистемы сети изложены в строительном нормативе СН 512-78, в стандарте
ANSI/TIA/EIA-606 «Стандарт администрирования телекоммуникационных инфраструктур
коммерческих зданий»
Студент должен:
— выбрать оборудование локальной сети:
сетевое (коммутатор и т.д.), телекоммуникационное (панель и т.д.), монтажное
(монтажный конструктив, огранайзер вертикалльный - один органайзер на 6U высоты
шкафа, органайзер горизонтальный - один на две патч-панели и т.д);
— описать основные технические
характеристики выбранного оборудования;
— выбрать схему подключения сетевого
оборудования к кабельной системе;
— построить схему тракта передачи данных от
терминального оборудования пользователя до сетевого оборудования (оформить
рисунок как приложение пояснительной записки дипломного проекта);

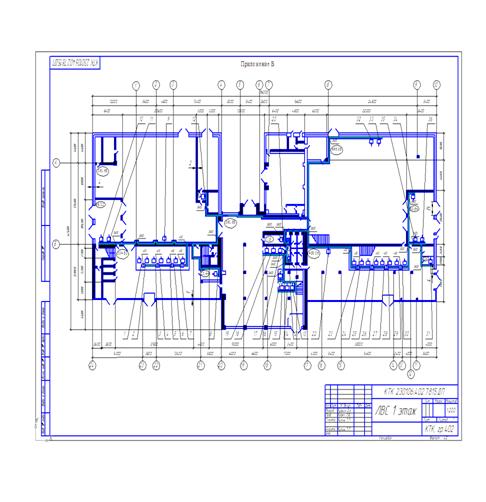

— построить план размещения монтажного
конструктива в техническом помещении/рабочем помещении/коридоре (оформить как
приложение пояснительной записки дипломного проекта);
— построить схему расположения оборудования
в монтажном конструктиве (оформить рисунок как приложение пояснительной записки
дипломного проекта);
— заполнить таблицу «Оборудование
монтажного конструктива», «Шнуры административной подсистемы».
Таблица № - Оборудование монтажного конструктива
|
Тип
оборудования
|
Марка
|
Габаритные размеры, U
|
Количество
|
Таблица № - Шнуры административной подсистемы
|
Назначение
шнура
|
Тип/категория
|
Цвет
|
Длина,
мм
|
Количество
|
Цветовое обозначение функциональных секций
коммутационного оборудования - приложение Ж

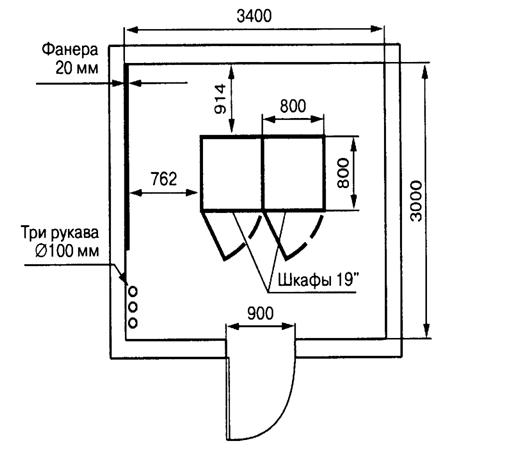

Пример расположения монтажного конструктива
(шкаф, стойка) в кроссовой приведен в приложение Г.

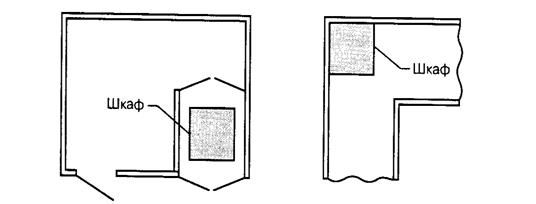

Телекоммуникационный шкаф может быть установлен
в рабочем помещении или в коридоре если нет свободных площадей для организации
технического помещения, варианты установки шкафа вне технического помещения
приведены в приложении Д.

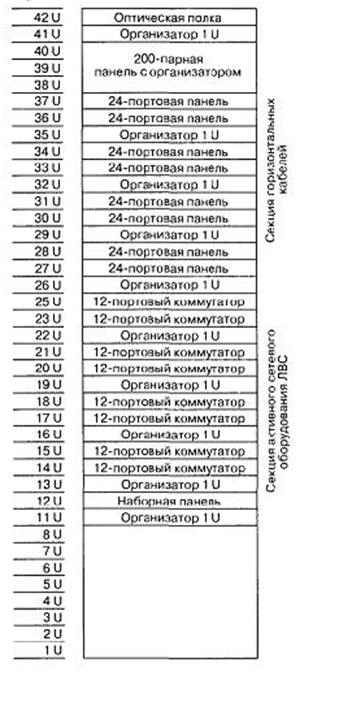

Пример расположение оборудования в монтажном
конструктиве приложение Е.
Таблица 3.1.5.3 Способы размещения монтажного
конструктива в технических помещениях
|
Способ
размещения
|
Число
обслуживаемых рабочих мест
|
Способ
коммутации
|
|
На
стене технического помещения
|
≤
24
|
Коммутационное
подключение, редко коммутационное соединение
|
|
В
19-дюймовом конструктиве 1 конструктив 2 конструктива
|
≤
120 100-300
|
Коммутационное
соединение Коммутационное подключение
|
|
Смешанный
вариант
|
> 30
|
Коммутационное
подключение Связь между кроссами
|
д) Горизонтальная кабельная подсистема этажа
Требования к организации горизонтальной
кабельной подсистемы изложены в строительном нормативе СН 512-78, ANSI/TIA/EIA-568-A
«Стандарт телекоммуникационного каблирования коммерческих зданий», ISO/IEC
11801 «Информационные технологии структурированная кабельная система для
помещений заказчика».
Студент должен:
— выбрать элементарную базу для реализации
горизонтальной кабельной системы (тип, категория, цвет горизонтального кабеля);
— просчитать длину горизонтального кабеля
для нескольких вариантов прохождения кабеля по этажу;
— выбрать вариант, обеспечивающий
наименьшую длину кабеля;
— рассчитать количество горизонтальных
кабелей с учетом коэффициента резервирования (20% - на 5 горизонтальных кабелей
1 резервный).
Цветовое обозначение функциональных секций
коммутационного оборудования - приложение Ж
Длина кабеля может быть рассчитана термя
методами: методом суммирования, эмпирическим методом и комбинированным методом.
Сущность эмпирического метода заключается в
применении для подсчета общей длины горизонтального кабеля, затрачиваемого на
реализацию конкретной кабельной системы, обобщенных эмпирических формул. Он
дает хорошие результаты при числе рабочих мест свыше 30 (чем больше рабочих
мест тем меньше погрешность расчета).
Запас для выполнения разделки кабеля
рассчитывается по формуле (3.1.5.1)
(3.1.5.1)
Где X - запас кабеля, м
X1 - запас со
стороны рабочего места, принимается равным 0,3 м
X2 - запас со
стороны кроссовой этажа, м
Запас со стороны кроссовой этажа
(Х2) зависит от ее размеров и численно равен расстоянию от точки входа
горизонтальных кабелей в помещение кроссовой до самого дальнего коммутационного
элемента, с учетом всех спусков, подъемов и поворотов
Средняя длина горизонтального кабеля
рассчитывается по формуле (3.1.5.2)
(3.1.5.2)
Где Lav - средняя длина
горизонтального кабеля, м- длина горизонтального кабеля от точки
ввода кабельных каналов в кроссовую до самой дальней телекоммуникационной
розетки, м- длина горизонтального кабеля от точки ввода кабельных каналов в кроссовую
до самой близкой телекоммуникационной розетки, м- коэффициент технологического
запаса - 1.1 (10%)
Общее количество кабельных
пробросов, на которые хватает одной катушки кабеля, рассчитывается по формуле
(3.1.5.3). Стандартные длины кабельных катушек - 305, 500 и 1000 м. Полученный
результат округляется в меньшую сторону до ближайшего целого числа.
(3.1.5.3)
Где Ncr - общее количество кабельных
пробросов- длина кабельной катушки, м
Расчет общей длины горизонтального
кабеля определяется по формуле (3.1.5.4).
(3.1.5.4)
Где Lc - общая длина горизонтального
кабеля- количество горизонтальных кабелей на этаже
Метод суммирования используется для
кабельных систем с небольшим количеством рабочих мест. Он дает самые точные
результаты, но является самым трудоемким, поэтому его использование для сетей с
большим количеством рабочих мест возможно только при условии автоматизации
данной операции.
Длина одного отрезка кабеля (Li) численно
равна расстоянию между точками механического подключения горизонтального кабеля
к подсистеме рабочего места и административной подсистеме. При суммировании
должны учитываться все спуски, подъемы и повороты кабеля. Длина отдельного
отрезка кабеля, просчитывается о формуле 3.1.5.5
=(SLiv+SLig)*Ks (3.1.5.5)
Где Li - длина
отдельного горизонтального кабеля, м
Liv - длина отдельного
вертикального отрезка горизонтального кабеля, в м
Lig - длина
отдельного горизонтального отрезка горизонтального кабеля, в м
Ks - коэффициент технологического
запаса - 1.1 (10%)
Общая длина горизонтального кабеля определяется
по формуле (3.1.5.6)
=S Li (3.1.5.6)
Где Lc - общая длина горизонтального
кабеля
Li - длина
отдельного отрезка горизонтального кабеля
Комбинированный метод
Средняя длина горизонтального кабеля
в помещении рассчитывается по формуле 3.1.5.7
=(Lmax+Lmin)/2* Ks (3.1.5.7)
Где Lav - средняя длина
горизонтального кабеля в помещении, м- максимальная длина горизонтального
кабеля от
точками механического подключения горизонтального кабеля к подсистеме рабочего
места и административной подсистеме, м- минимальная длина горизонтального кабеля
от точками механического подключения горизонтального кабеля к подсистеме
рабочего места и административной подсистеме, м
Ks - коэффициент технологического
запаса - 1.1 (10%)
Общая длина горизонтального кабеля в
помещении рассчитывается по формуле 3.1.5.8
=Lavi*N (3.1.5.8)
Где Larj - общая
длина кабеля в помещении, м
N -
количество горизонтальных кабелей в помещении
Общая длина горизонтального кабеля
рассчитывается по формуле 3.1.5.9
=S Larj (3.1.5.9)
Где Lc - общая длина горизонтального
кабеля, м
Larj - общая
длина кабеля в помещении, м
е) Магистральная кабельная
подсистема здания
Требования к организации
магистральной кабельной подсистемы изложены в строительном нормативе СН 512-78,
стандарте ISO/IEC 11801 «Информационные технологии структурированная кабельная
система для помещений заказчика».
Студент должен:
— выбрать элементарную базу для реализации
магистральной кабельной системы здания (тип, категория, цвет магистрального
кабеля);
— просчитать емкость магистрального кабеля,
и определить необходимое количество пар;
— просчитать длину магистрального кабеля,
методом суммирования по формулам 3.1.5.5, 3.1.5.6;
Таблица 3.1.5.4 - Базовые значения удельных
емкостей магистральной подсистемы здания
|
Степень
интеграции конфигурации
|
Магистральная
подсистема здания
|
|
Низкая
(одни розеточный модуль на одно рабочее место)
|
2
пары на 1 р.м
|
|
Средняя
(два розеточных модуля на одно рабочее место)
|
2
пары на 1 р.м +2 пары на 10 р.м (0,2 на 1 р.м) =2,2 пары на 1 р.м
|
|
Высокая
(два и более розеточных модуля на одно рабочее место)
|
2
пары на 1 р.м +2 волокна на 10 р.м (0,2 волокна на 1 р.м) или 4 пары на 10
р.м (0,4 на 1 р.м)= 2пары и 0,2 волокна на 1 р.м или 2,4 пары на 1 р.м
|
Таблица 3.1.5.5 - Рекомендуемые типы кабеля для
построения магистральных подсистем СКС
|
Длина
тракта
магистральной подсистемы,
м
|
Сверхвысокосросные приложения
(Gigabit Ethernet, 10 G Ethernet)
|
Высокоскоростные приложения
(Fast Ethernet)
|
|
до
90
|
Многомодовый
волоконно-оптический кабель
|
Многопарный
электрический кабель Cat 5 и выше
|
|
до
300
|
Многомодовый
волоконно-оптический кабель
|
|
300-500
|
Многомодовый
волоконно-оптический кабель с широкополосными световодами
|
Многомодовый
волоконно-оптический кабель
|
|
500-1500
|
Одномодовый
волоконно-оптический кабель
|
|
|
1500-3000
|
Одномодовый
волоконно-оптический кабель
|
Цветовое обозначение функциональных секций
коммутационного оборудования - приложение Ж
ж) Организация кабель-каналов
Требования к организации кабель-кналов сети
изложены в следующих нормативных документах: строительном нормативе СН 512-78,
отраслевые нормы ОСТН-600-93(пуки 2.57), TIA/EIA-569 «Стандарт
телекоммуникационных помещений и трасс коммерческих зданий».
Студент должен:
— основываясь на строительных решениях,
выбрать тип горизонтальных трасс и кабель-каналов,
— рассчитать емкость кабель-канала для
нескольких типов кабель-каналов;
— выбрать тип кабель-канала;
рассчитать длину кабель-канала (расчет длины
кабель канала производят методом суммирования по формулам 3.1.5.5, 3.1.5.6 с
коэффициентом технологического запаса Ks=1.063);
— заполнить таблицы «Кабельная трасса»,
«Аксессуары декоративных коробов».
Таблица № - Кабельная трасса
|
Тип
лотка/короба
|
Общая
длина, м
|
Длина
одной секции, м
|
Количество
секций
|
|
|
|
|
Таблица № - Аксессуары декоративных коробов
|
Тип
короба
|
Угол
плоский
|
Угол
внешний
|
Угол
внутренний
|
Соединительная
деталь
|
Заглушка
|
|
|
|
|
|
|
Расчет емкости кабель-канала
Расчёт площади поперечного сечения одного кабеля
производится по формуле 3.1.5.10
(3.1.5.10)
Где Sc - площадь
поперечного сечения кабеля, мм2c - диаметр кабеля, мм
Расчёт емкости кабель-канала
производится по формуле 3.1.5.11
=ki*kz*S/Sc (3.1.5.11)
Где n -
допустимое количество кабеля в коробе, шт
ki -
коэффициент использования, ki=0,5
kz -
коэффициент запаса, kz=0,6 (для закрытого кабель-канала), kz=0,8 (для
открытого кабель-канала)
S -
поперечное сечение кабель-канала, мм2
3.1.6
Система телекоммуникационного заземления
Требования к системе заземления
изложены в стандарте ANSI/TIA/EIA-607-1994 «Требования к телекоммуникационной
системе выравнивания потенциалов и заземления коммерческих зданий»
Студент должен:
— выбрать элементарную базу для реализации
системы заземления;
— просчитать длину шлейфовых проводников,
используя методы, описанные в разделе 3.1.5 пункт д;
3.1.7 Технологическая
часть
Технологическая часть содержит алгоритмы базовых
настроек оконечных узлов сети (персональный компьютер рабочего места, сервер) и
сетевого оборудования (коммутатор, маршрутизатор).
Студент должен:
— разработать алгоритм доступа к основным
окнам настройки;
— написать команды настройки.
Персональные компьютеры рабочего места - выдача IP
адресов.
Серверы - специальные настройки в зависимости от
роли сервера в сети.
Коммутаторы - настройка логических сетей
(виртуальная сеть, Spaning
сеть).
Маршрутизаторы - статистическая и динамическая
маршрутизация.
дипломный проект схема компоновка
3.1.8 Экономическая
часть
Эффективность производства
(работ, услуг) зависит от величины себестоимости и обоснованности включаемых в
нее затрат. Себестоимость продукции (работ, услуг) представляет собой
стоимостную оценку используемых в процессе производства природных ресурсов,
сырья, материалов, топлива, энергии, основных фондов, трудовых ресурсов, а
также других затрат на производство и реализацию продукции (работ, услуг).
Стоимостная оценка позволяет
выразить в себестоимости, как в обобщенном показателе, различные по своей
натуральной форме издержки предприятия, Себестоимость продукции (работ, услуг)
как обобщенный показатель имеет следующее значение:
- выражает результаты всей
производственно-хозяйственной деятельности предприятия;
образует основу цены товара,
продукции, работы, услуги;
- определяет величину
прибыли и в конечном итоге результат финансовой деятельности предприятия.
Затраты, включаемые в
себестоимость для учета, анализа и планирования, классифицируются по разным
признакам:
. Группировка затрат по
экономическим элементам - смета затрат на производство;
. Группировка затрат по
статьям калькуляции.
Группировка затрат по
экономическим элементам -« смета затрат на производство»
Смета затрат на производство
позволяет определить затраты на общий объем потребляемых ресурсов для
выполнения всей производственной программы, независимо от вида выпускаемой
продукции (работ, услуг), а также без особенностей использования ресурсов.
Затраты, образующие
себестоимость, группируются по экономическим элементам:
Материальные затраты (за
вычетом стоимости возвратных отходов);
Затраты на оплату труда;
Отчисления на социальные нужды;
Амортизация основных фондов;
Прочие расходы.
Расчет материальных затрат
В « Материальных затратах »
отражается стоимость:
приобретаемых со стороны сырья,
материалов, которые входят в состав вырабатываемой продукции, образуя ее
основу, или являются необходимым компонентом при изготовлении продукции (работ,
услуг);
покупных материалов,
используемых в процессе производства для обеспечения нормального
технологического процесса;
покупных комплектующих изделий
и полуфабрикатов, подвергающихся в дальнейшем монтажу или дополнительной
обработке на данном предприятии;
работ и услуг производственного
характера, выполняемых сторонними организациями;
приобретаемого со стороны
топлива и энергии.
Таблица 2.1.8.1. Расчет
стоимости материальных затрат
|
Наименование
материалов
|
Единица
измерения
|
Норма
расхода
|
Цена
за единицу, руб.
|
Стоимость
материалов, руб.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Итого
|
|
|
|
|
Затраты на оплату труда
В элементе « Затраты на оплату
труда » отражаются затраты на оплату труда, включая премии, стимулирующие и
компенсирующие выплаты, прочие выплаты.
При повременно-премиальной
системе оплаты труда заработная плата рассчитывается по формуле
= Зчас * Тр + Зпр,
где Зчас - часовая тарифная
ставка работника, руб.;
Тр- число отработанных часов в
расчетном периоде, час;
Зпр- суммарный размер премий по
установленным факторам, руб.
При сдельно-премиальной системе
оплаты труда заработная плата определяется исходя из прямого сдельного
заработка и премии за расчетный период.
З = Зрас * Nф + Зпр
где Зрас - сдельная расценка,
руб./шт.;ф - фактическая выработка, шт.
Отчисления на социальные нужды
В элементе « Отчисления на
социальные нужды » отражаются страховые взносы в государственные внебюджетные
фонды:
в фонд социального страхования-
2,9% от ФОТ;
в пенсионный фонд- 20% от ФОТ;
на обязательное медицинское
страхование- 3,1% от ФОТ.
Амортизация основных фондов
В элементе « Амортизация
основных фондов » отражается сумма амортизационных отчислений на полное
восстановление основных производственных фондов, определяемая исходя из
балансовой стоимости и утвержденных в установленном порядке норм.
Аг = Фб* И,
где Аг - годовая сумма
амортизационных отчислений, руб.;
Фб - балансовая стоимость
основных производственных фондов, руб.;
Н - норма амортизации, %.
Таблица 3.1.8.2 - Расчет суммы
амортизационных отчислении
|
Основные
производственные фонды
|
Балансовая
стоимость, руб.
|
Норма
амортизационных отчислений
|
Сумма
амортизационных отчислений, руб.
|
|
|
|
|
|
|
|
|
|
|
|
|
Прочие расходы
К « Прочим расходам » относятся
налоги, сборы, отчисления в специальные внебюджетные фонды, платежи за
предельно допустимые выбросы, услуги банка, услуги сторонних организаций и др.
Рассчитав все элементы затрат
определяется стоимость (цена) выполненных работ.
Таблица 3.1.8.3 - Определение
стоимости выполненных работ
|
Элементы
затрат по смете
|
Сумма,
руб. руб.
|
Уд.
вес, %
|
|
Материальные
затраты
|
|
|
|
Затраты
на оплату труда
|
|
|
|
Отчисления
на социальные нужды
|
|
|
|
Амортизация
основных фондов
|
|
|
|
Прочие
затраты
|
|
|
|
Итого
себестоимость выполненных работ
|
|
|
|
Рентабельность
|
|
|
|
Стоимость
работ с рентабельностью
|
|
|
|
НДС
|
|
|
|
Стоимость
работ с учетом НДС
|
|
100,0
|
Группировка затрат по статьям
калькуляции
Группировка затрат по статьям
калькуляции позволяет определить себестоимость единицы продукции (работ,
услуг).
По существующей классификации
затрат принят следующий состав статей затрат;
.Сырье и материалы
. Возвратные отходы
(вычитаются)
. Покупные комплектующие
изделия
. Основная заработная плата
производственных рабочих
. Дополнительная заработная
плата производственных рабочих
. Отчисления на социальные
нужды
. Топливо и энергия на
технологические цели
. Расходы на подготовку и
освоение производства
. Расходы на содержание и
эксплуатацию оборудования
. Общецеховые расходы
Итого: цеховая себестоимость
.Общезаводские расходы
. Прочие производственные
расходы
Итого: производственная
себестоимость
. Внепроизводственные расходы
(коммерческие расходы)
Всего: полная себестоимость
проводимых работ (услуг)
Для того, чтобы рассчитать
себестоимость работ по разработке и монтажу компьютерных сетей необходимо
определить все затраты, которые имеют место в процессе проведения работ.
Предприятие будет тратить денежные средства на приобретение материалов и
комплектующих, выплату заработной платы работникам, оплату израсходованной электроэнергии,
а также нести дополнительные затраты, связанные с организацией и осуществлением
проводимых работ.
Ниже приведем расчет
составляющих себестоимость работ по разработке и монтажу компьютерных сетей.
Расчет затрат на материалы и
комплектующие на единицу изделия.
Затраты на основные материалы.
Затраты на основные материалы,
расходуемые при проведении работ определяются по формуле
Сом = Рм * Цм,
где Рм- норма расхода
материала;
Цм - цена единицы материала
Таблица 3.1.8.4 - Стоимость
материалов на единицу объема работ
|
Наименование
материалов
|
Марка
или типоразмер ГОСТ, ТУ
|
Единица
измерения
|
Норма
расхода на ед.изм.
|
Цена
за единицу, руб.
|
Стоимость
материалов, руб.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Итого
|
|
|
|
|
|
Затраты на комплектующие
изделия, полуфабрикаты и услуги сторонних организаций
Стоимость покупных изделий и
полуфабрикатов рассчитывается по формуле
Спд = Рпд * Ц,
где Рпд - норма расхода
покупных деталей;
Ц- цена единицы деталей.
Таблица 3.1.8.5 - Затраты на
комплектующие для изготовления единицы из
|
Наименование
|
Обозначение
|
Норма
расхода на ед.изм.
|
Цена
за единицу, руб.
|
Стоимость
материалов, руб.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Итого
|
|
|
|
|
Транспортно-заготовительные
расходы могут быть приняты в процентном соотношении от стоимости комплектующих
изделий или могут составлять фактические затраты в рублях.
Расчет затрат на оплату труда
при изготовлении единицы объема работ
Затраты на оплату труда состоят
из основной заработной платы и дополнительной. Основная заработная плата
определяется по формуле:
Зосн = Чст*Тн,
где Чст - часовая тарифная
ставка рабочего;
Дополнительная заработная плата
включает выплаты, предусмотренные законодательством о труде за непроработанное
на производстве время, может рассчитываться в процентах от основной заработной
платы.
Отчисления на социальные нужды
составляют 26% от суммы основной и дополнительной заработной платы, в том
числе:
страховые взносы в пенсионный
фонд-20%;
страховые взносы в фонд
социального страхования - 2,9%;
отчисления в фонд обязательного
медицинского страхования-3,1%.
Расчет затрат на электроэнергию
для единицы объема работ.
Затраты на электроэнергию
определяются по формуле
Сээ = С1Квт/ч *t*Р,
где С1Квт/ч - стоимость единицы
электроэнергии;
t
- время работы оборудования, ч;
Р - потребляемая мощность, кВт.
Таблица 3.1.8.6 - Расчет затрат
на электроэнергию
|
Оборудование
|
Мощность,
кВт
|
Время,
час.
|
Расход
электроэнергии, Квт
|
Стоимость
электроэнергии, руб.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Итого
|
|
|
|
|
Расчет накладных расходов
Кроме переменных затрат,
зависящих от количества работ, произведенных за единицу времени и включающих в
себя затраты на материалы и комплектующие изделия, затраты на оплату труда и
затраты на электроэнергию, есть еще постоянные затраты, которые не меняются в
зависимости от объема выпуска и представляют собой накладные расходы.
Накладные расходы в свою
очередь подразделяются на цеховые и общезаводские расходы. К цеховым расходам
относятся расходы, связанные с амортизацией и эксплуатацией оборудования,
транспортных средств, инвентаря цеха и другие. К общезаводским расходам
относятся расходы по организации и управлению производством, освещению,
отоплению, поддержанию порядка и охраны. При определении суммы амортизационных
отчислений используется метод равномерной амортизации, который заключается в
начислении амортизации равными долями в течение всего срока службы
оборудования.
Таблица 3.1.8.7 - Расчет суммы
амортизационных отчислений
|
Основные
производственные фонды
|
Балансовая
стоимость, руб.
|
Срок
службы, лет
|
Амортизационные
отчисления, руб.
|
|
|
|
|
|
|
|
|
|
Итого
|
|
|
|
Уровень накладных расходов
определяется в процентном отношении от основной заработной платы.
Коммерческие
(внепроизводственные) расходы включают затраты, связанные со сбытом продукции
(работ, услуг) - расходы на рекламу, хранение и др.
Полная себестоимость включает
затраты, связанные с производством и реализацией продукции (работ, услуг) ( п.
п. с 2.1 по 2.5 ).
После расчета всех статей
затрат калькуляции на единицу объема работ определяется стоимость (цена)
единицы объема работ.
Цена - это денежное выражение
стоимости товара ( работ, услуг ), равная издержкам производства и прибыли,
изменяемая в зависимости от спроса и предложения.
Ц = (С + П)+ НДС,
где С - себестоимость единицы
объема работ, руб.;
П - прибыль, руб. (
рентабельность в % ;
НДС- налог на добавленную
стоимость, в % от оптовой цены.
Таблица 3.1.8.8 - Расчет цены
единицы изделия
|
Наименование
статей затрат калькуляции
|
Сумма,
в руб.
|
|
Сырье
и материалы
|
|
|
Покупные
детали полуфабрикат^
|
|
|
Заработная
плата работников
|
|
|
Отчисления
на социальные нужды
|
|
|
Электроэнергия
на технологические цели
|
|
|
Расходы
на содержание оборудования
|
|
|
Расходы
на подготовку производства
|
|
|
Общецеховые
расходы
|
|
|
Общезаводские
расходы
|
|
|
Прочие
производственные расходы
|
|
|
Внепроизводственные
расходы
|
|
|
Полная
себестоимость
|
|
|
Рентабельность
|
|
|
Оптовая
цена
|
|
|
Налог
на добавленную стоимость
|
|
|
Отпускная
цена
|
|
Функционально-стоимостной
анализ проведенных работ.
Для определения экономической
целесообразности проведения работ по разработке и монтажу компьютерных сетей
сопоставляются стоимости аналогичных работ, проводимых в других организациях, и
проведенных работ по формуле
Эк = (Са-Сн)*N,
где Эк - условная экономия
проведения работ, руб;
Са - стоимость аналогичных
работ, руб.;
Сн - стоимость проведенных
работ, руб.;- объем проведенных работ.
3.1.9 Безопасность
жизнедеятельности
Студент должен описать мероприятия (инструкций)
по охране труда и технике безопасности при работе с ручным, электрическим
инструментом и при работе на высоте.
3.1.10 Заключение
Студент должен проанализировать степень
выполнения каждой поставленной задачи и на основании проведенного анализа
сделать вывод о достижении сформулированной на этапе введения цели. Дать
рекомендации относительно возможностей использования материалов работы.
3.2 Графическая часть дипломного
проекта
Студент должен начертить:
— поэтажные чертежи локальной сети;
— систему телекоммуникационного заземления.
Графическая часть оформляется как приложения
пояснительной записки дипломного проекта. Чертеж вычерчивается на листах
форматов А0-А2 с масштабами 1:50, 1:100, 1:200. Лист чертежа должны иметь рамку
и штамп в соответствии с требованиями ГОСТ 2.301-68, пример оформления чертежа
- приложение Б.
На листе чертеж должен размещаться с равномерной
плотностью с учетом необходимых мест для выносных и размерных линий и надписей.
Оптимальный отступ от рамок чертежа 35…45 мм. Лист должен быть заполнен
чертежом примерно на 75 %. Чертежы должны быть выполнены в автоматизированной
системе проектных работ (КОМПАС, AutoCAD) с нанесением требуемых размеров и
надписей.
На чертеже необходимо указывать три линии
размеров на каждой стороне. На первой, расположенной на расстоянии 10 мм от
последней линии чертежа, указывают размеры проемов и простенков. На второй
линии проставляют размеры между модульными разбивочными осями здания. На
третьей линии указываются расстояния между крайними осями. Расстояние между
размерными линиями следует принимать 8…10 мм. За третьей размерной линией
располагают буквенные и цифровые обозначения разбивочных осей: в горизонтальном
направлении - арабскими цифрами, а в вертикальном - русскими заглавными
буквами. Диаметр кружков для осей 10 мм.
Внутри плана этажа проставляются размеры
помещений по глубине и ширине, дверных проемов, толщина перегородок и
внутренних несущих стен. На планах необходимо указать наименование помещений и
их площади (м2) в нижнем правом углу помещения.
Различные сетевые элементы обозначаются согласно
стандарту ANSI TIA/EIA-606 (администрирования телекоммуникационных
инфраструктур коммерческих зданий). Обозначение сетевых элементов представлены
в приложение В
3.3 Экспериментальная
часть дипломного проекта
Может быть представлена в двух вариантах: либо
программная модель сети, выполненная в какой либо программе-симуляторе сетевых
процессов (Packet
Treser, NetworkEmulator
и т.д.), либо снятый и озвученный видеоролик по монтажу сети. Вариант
экспериментальной части оговаривается на этапе выбора темы и вносится
руководителем в лист задания дипломного проекта.
4. РАЗРАБОТКА ТЕХНОЛОГИИ
РЕМОНТА И ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ СРЕДСТВ ВЫЧИСЛИТЕЛЬНОЙ ТЕХНИКИ
Во введении необходимо показать
роль устройства в организации деятельности предприятия, актуальность его
работоспособности, роль своевременного технического обслуживания и ремонта в
поддержании работоспособности техники. Определить цель и задачи проекта.
В теоретической части
пояснительной записки необходимо рассмотреть конструкцию и принцип работы
рассматриваемого устройства, выявить характерные неисправности, связанные с
конструкцией устройства, а также особенности устройства конкретной фирмы -
производителя.
В технологической части,
опираясь на выявленные в теоретической части особенности конструкции устройства
и характерные неисправности, разработать технологию ремонта (технического
обслуживания) устройства, подобрать необходимый инструмент, оборудование.
В экономической части
рассчитать экономическую целесообразность ремонта и технического обслуживания.
В части, посвященной технике
безопасности и охране труда, выявить факторы угрозы жизни и здоровью техника
при проведении ремонта технического обслуживания и в соответствии с ними
разработать им по технике безопасности при проведении ремонта и технического
обслуживания.
В графической части представить
алгоритмы: поиска неисправностей устройства, технологии ремонта устройства;
схему электрическую структурную устройства.
В заключении сделать выводы.
4.1
Примерное содержание дипломного проекта на тему «ремонт струйного принтера
фирмы «SAMSUNG»
Введение
Анализ конструктивных
особенностей струйного принтера фирмы
SAMSUNG
.1 Конструкция струйного
принтера
.2 Принцип работы струйного
принтера
.3 Особенности конструкции
струйного принтера фирмы SAMSUNG
.4 Основные неисправности
струйного принтера
Технология ремонта струйного
принтера
.1 Устранение механических
неисправностей струйного принтера фирмы SAMSUNG
.2 Устранение неисправностей
струйного принтера, связанных с работой электрической схемы
Экономическая эффективность
применения технологических карт при ремонте струйного принтера
Техника безопасности и охрана
труда при проведении ремонта принтера
Заключение
Литература
Приложения
4.2
Расчет экономической эффективности внедрения технологических карт
Процесс создания новой и
совершенствование действующей техники и технологии;
рост механизации и
автоматизации производства; создание и использование новых видов сырья,
топлива, энергии и материалов; освоение новой и совершенствование ранее
выпускаемой продукции, повышение ее качества; научная организация труда и
управления производством; рост квалификационного и образовательного уровня
работников и др. является научно - техническим прогрессом (НТП).
Развитие НТП требует проверки
экономической эффективности каждого нововведения или научной разработки.
Показатель эффективности -
количественный измеритель, значение которого обеспечивает эффективность
нововведений. Эффекты НТП различаются по содержанию, уровню и этапам процесса.
По содержанию выделяются
информационный, экономический, ресурсный и социальный эффекты НТП.
Информационный эффект НТП -
непосредственный результат исследований, разработок и освоения нововведений,
связанных с накоплением новых знаний, передового технического и
организационного опыта и трудовых навыков.
Экономический эффект НТП -
результат использования и распространения нововведения, выражающихся в приросте
конечного общественного продукта и национального дохода. Выделяется три
разновидности экономического эффекта:
объемный экономический эффект
связан с удовлетворением новых общественных потребностей и возрастанием на этой
основе объема реализации. Структурный экономический эффект обусловлен сдвигами
в распределении ресурсов между отраслями, регионами и сферами приложения труда;
ресурсный эффект НТП связан с
его способностью возмещать дефицитные ресурсы народного хозяйства, высвобождать
их для расширенного производства, а также вовлекать в оборот ранее
неиспользованные ресурсы;
социальный эффект НТП
заключается в создании более благоприятных условий для применения творческих
сил работников, для всестороннего развития личности.
По уровню отражаемых
экономических интересов различают народнохозяйственный и хозрасчетный эффект.
народнохозяйственный эффект -
полный эффект от максимального удовлетворения материальных и духовных
потребностей общества во всех сферах деятельности при минимальных совокупных
затратах.
хозрасчетный эффект - форма
народнохозяйственного эффекта, воплощаемая в прибыли и других результатах
хозяйственной деятельности.
По этапам НТП экономический
эффект определяется на лаг времени (период от вложения средств до получения
конечного эффекта - 10 лет) на уровне отдельного предприятия; на отдельные
нововведения и их комплексы.
Экономическая эффективность -
это отдача, получаемая с каждого вложенного рубля в народное хозяйство.
Экономическая эффективность определяется отношением полученного результата от
внедрения мероприятий НТП к произведенным затратам.
К основным показателям
экономической эффективности относятся:
) Экономический эффект -
результат внедрения какого-либо мероприятия, выраженный в стоимостной форме, в
виде экономии от его осуществления. Основными источниками экономии являются:
уменьшение численности персонала, снижение затрат на эксплуатационные
материалы, снижение трудоемкости работ, повышение качества и объемов работ и
др.
) Коэффициент экономической
эффективности капитальных вложений - показывает величину годового прироста
прибыли, образующейся в результате эксплуатации нововведения, на один рубль
единовременных капитальных вложений.
) Срок окупаемости - величина
обратная коэффициенту эффективности, представляет собой период времени, в течение
которого производственные затраты на нововведение окупятся полученным эффектом,
Различают абсолютную и
сравнительную экономическую эффективность.
По предприятию общая
(абсолютная) экономическая эффективность капитальных вложений определяется как
отношение прироста годовой прибыли (ΔП)
к капитальным вложениям, вызвавшим этот прирост (К).
Эп = ΔП
/ К или Эц = Ц-С / К,
где Ц - стоимость годового
выпуска продукции, руб.
С - себестоимость годового
выпуска продукции, руб.
Сравнительная экономическая
эффективность определяется при выборе экономически эффективного варианта
внедрения нововведения (технологических карт). Важнейшим показателем
сравнительной эффективности являются приведенные затраты (3). Вариант считается
экономически эффективным, если он обеспечивает минимум приведенных затрат.
Зг = С+Ен*К
где Зг - приведенные затраты за
расчетный период, руб.
С - себестоимость по каждому
варианту, руб.
Ен - нормативный коэффициент
экономической эффективности капитальных вложений (0,15);
К - капитальные вложения в
производственные фонды по тому же варианту, руб.
Условно-годовая экономия от
применения нововведения (технологических карт) определяется по формуле:
Эу.г. = (З1 - З2)*А2,
где Эу.г.- условно- годовая
экономия, полученная в течение года за счет снижения себестоимости от
применения технологических карт, руб.
З1, З2-приведенные затраты на
единицу отремонтированной техники до и после применения технологических карт,
руб.
А2- количество
отремонтированной техники в расчетном периоде после применения технологических
карт.
Технологическая карта по
ремонту и техническому обслуживанию копировальной техники (лазерных принтеров)
сокращает время устранения неисправностей, увеличивает количество
отремонтированной техники и прибыль сервисного центра, а также заработную плату
работников.
4.2.1
Определение времени ремонта техники с применением технологических карт
Для определения времени ремонта
техники с использованием технологических карт можно применить аналитически -
исследовательский метод изучения затрат рабочего времени.
В частности хронометраж - метод
изучения и нормирования затрат рабочего времени на выполнение повторяющихся
элементов оперативного времени. Хронометражные наблюдения оформляются в
таблицу.
|
№
п/п 3
|
Наименование
исследуемого процесса
|
Количество
замеров 1 2 3 0 4 5
|
Среднее
значение времени
|
|
1
|
|
|
|
|
2
|
|
|
|
|
3
|
|
|
|
|
Итого
|
|
|
Т сокр = Трем * Т%
где Тсокр - время сокращения
ремонта техники одним работником с помощью технологических карт;
Трем - время ремонта без
использования технологических карт;
Т%- время сокращения ремонта в
%.
Время ремонта единицы техники
одним работником определяется по формуле:
Трем.т.к. = Трем - Тсокр
где Трем.т.к. - время ремонта
единицы техники одним работником с применением технологических карт
4.2.2
Определение количества отремонтированной техники с помощью технологических карт
Количество техники,
отремонтированной в день одним работником с использованием технологических
карт:
= Rd
/ Трем.т.к.,
где Nm
- количество техники, отремонтированной с помощью технологических карт в день;
Rd
- продолжительность рабочего дня, в час.
Количество отремонтированной
техники за период (месяц, квартал, год) одним работником рассчитывается
следующим образом:
пер = Nm
* Тпер,
где Nпер - количество
отремонтированной техники за период;
Тпер - продолжительность
периода, в днях.
По следующей формуле
определяется количество единиц техники отремонтированной всем предприятием за
конкретный период:
пер.пр. = Nпер х Краб.,
где Краб - количество
работников, занимающихся ремонтом техники на предприятии.
4.2.3
Определение выручки предприятия за период
Выручка предприятия за период
определяется как произведение стоимости отремонтированной единицы техники на их
количество.
В = С*Nпер.пр.,
где В - выручка предприятия,
руб.
С - стоимость отремонтированной
единицы техники, руб.
4.2.4
Расчет заработной платы работников, занятых ремонтом техники
Если заработная плата
работника, занятого ремонтом, определяется на предприятии в процентном
отношении от стоимости отремонтированной техники, то она может быть рассчитана
по формуле:
Зпер. = В*%ЗП,
где Зпер.- заработная плата
работника за определенный период, руб.
технологических карт;
%ЗП - размер заработной платы в
процентном отношении от выручки.
5.Сравнительная
характеристика экономических показателей фирмы до и после применения
технологических карт
Сравнение экономических
показателей предприятий, использующих и не использующих технологические карты
можно представить в виде таблицы.
|
Показатели
|
До
использования технологических карт
|
После
применения технологических карт
|
|
Затраты
времени на ремонт (мин)
|
|
|
|
Количество
отремонтированной в день техники одним работником
|
|
|
|
Количество
отремонтированной техники одним работником за период (месяц, квартал, год)
|
|
|
|
Количество
отремонтированной техники на предприятии за период
|
|
|
|
Выручка
предприятия за период
|
|
|
|
Заработная
плата работника
|
|
|
|
Условно-годовая
экономия от применения технологических карт
|
|
|
ЛИТЕРАТУРА
1. Периферийные устройства вычислительной
техники: учеб. пособие / авт.-сост. Т. Л. Партыка, И. И. Попов - М.: ФОРУМ,
2007.- 432 с.: ил.- (Профессиональное образование).
2. Гальперин,
М. В. Электронная техника: учебник. - М.: Форум; ИНФРА-М, 2006.- 304 с.: ил.-
(Профессиональное образование).
. Сиренький,
И. В.Электронная техника: учебное пособие для СПО / И. В. Сиренький и др. -
СПб: Питер, 2006.- 413 с.
4. Электронная техника: уч. пос. для студ.
СПО / соавт. В. Ш. Берикашвили, А.К. Черепанов. - 3-е изд., стер. - М.:
Академия, 2007.- 368 с.
5. Компьютерные
сети: учебное пособие. - 2-е изд., испр. и доп. - М.: Форум; ИНФРА-М, 2007.-
448 с.- (Профессиональное образование).
. Компьютерные
сети. Принципы, технологии, протоколы: учебник для вузов / В. Г. Олифер, Н. А.
Олифер. - 2-е изд. - СПб: Питер, 2005.- 864 с.: ил.
7. Бройдо, В.П. Вычислительные системы,
сети и телекоммуникации. 3-е изд. - СПб.: Питер, 2008. - 766 с.: ил.
Приложение
А
Примерное содержание дипломного проекта
Введение
Обзор существующих принципов построения и
проектирования локальных сетей
.1 Понятие локальной сети
.2 Среда передачи данных в локальных сетях
.3 Оборудование локальной сети
.4 Протоколы передачи данных в локальных сетях
.5 Структурированная кабельная система
.6 Телекоммуникационное заземление локальной
сети
Локальная вычислительная сеть «ЗАО
КурганСтальМост» 2 этаж
.1 Требования к проектируемой сети
.2 Обоснование выбора структурной схемы
локальной сети
.3 Обоснование выбора структурной схемы
заземления локальной сети
.4 Обоснование выбора протокола передачи данных
.5 Обоснование выбора активного сетевого
оборудования
Проектирование локальной сети «ЗАО
КурганСтальМост» 2 этаж
.1. Рабочее место пользователя сети
.2 Подсистема рабочего места
.3 Технические помещения
.3.1 Аппаратное помещение
.3.2 Кроссовое помещение
.4 Телекоммуникационный узел
.5 Кабельная система
.5.1 Горизонтальная кабельная подсистема
.5.2 Магистральная кабельная подсистема
.6 Организация кабель-каналов
.7 Телекоммуникационное заземление локальной
сети
Настройка элементов сети «ЗАО КурганСтальМост» 2
этаж
.1 Настройка оконечных узлов сети
.1.1 Настройки персональных компьютеров
.1.2 Настройки сервера
.2 Настройка активного оборудования
.2.1 Настройки коммутаторов
.2.2 Настройки маршрутизаторов
Расчет стоимости проектирования локальной сети
«ЗАО КурганСтальМост» 2 этаж
Техника безопасности и охрана труда при монтаже
сети
.1 Работа с ручным инструментом
.2 Работа с электрическим инструментом
.3 Работа на высоте
Приложение Б
Пример оформления чертежа
Приложение В
Обозначение сетевых элементов
|
Наименование
|
Обозначение
|
|
1
|
2
|
|
Муфта
|
|
|
Место
расположения муфты
|
|
|
Телекоммуникационное
помещение
|
|
|
Монтажная
плита
|
|
|
Монтажный
люк
|
|
|
Монтажный
колодец
|
|
|
Монтажная
коробка
|
|
|
Аппаратный
кабинет
|
|
|
Аппаратная
стойка
|
|
|
Настенная
информационная розетка
|
|
|
Напольная
информационная розетка
|
|
|
Потолочная
информационная розетка
|
|
|
Колона
общего назначения
|
|
|
Кабельный
лоток
|
|
|
Поверхностная
периметральная трасса
|
|
|
Банк
кондуитов вид сбоку
|
|
|
Банк
кондуитов вид в разрезе
|
|
|
Шахта
(стояк)
|
|
|
Отдельный
кондуит
|
|
|
Отдельный
кондуит опуск
|
|
|
Отдельный
кондуит подъем
|
|
|
Кроссовое
оборудование
|
|
|
Кабель/проводник
|
|
|
Удаляемый
кабель
|
|
|
Запас
кабеля
|
|
Приложение Г
Пример расположения оборудования в кроссовой
Приложение Д
Варианты установки шкафов вне технических
помещениях
а) б)
а) установка шкафа в закрытых отсеках рабочего
помещения
б) открытая установка шкафа в коридоре
Приложение Е
Схема размещения оборудования в монтажном
конструктиве
Приложение Ж
Цветовое обозначение функциональных секций
коммутационного оборудования
|
Цвет
|
Назначение
|
|
Зеленый
|
Внешние
кабели сетевого интерфейса, внешние линии телефонной связи
|
|
Фиолетовый
|
Кабели
оборудования общего назначения (сетевое оборудование, мультиплексоры и т.д.)
|
|
Желтый
|
Кабели
УПАТС специального назначения (линии ISDN и т.д.)
|
|
Белый
|
Кабели
внутренней магистрали
|
|
Голубой
|
Кабели
горизонтальной кабельной подсистемы
|
|
Оранжевый
|
Кабели
оборудования систем передачи данных (мадемы)
|
|
Серый
|
Вспомогательные
магистральные линии между техническими помещениями
|
|
Коричневый
|
Кабели
внешней магистрали
|
|
Красный
|
Кабели
оборудования специального назначения
|
ПРИЛОЖЕНИЕ К
Расчёт показателей надёжности
Расчёт надежности сводится к определению
интенсивности отказов Л, средней наработки до отказа Тср и вероятность
безотказной работы Р(t),
Расчёт надёжности устройства начинаю с
определения коэффициентов нагрузки элементов схемы. Формулы для их определения
зависят от типа элемента, его Конструктивных особенностей, но в целом сходны.
Коэффициенты нагрузки для резисторов и
транзисторов определяется по следующей формуле:
(1.1)
Где, Рф - фактическое (рассчитанное)
значение мощности, рассеиваемой на резисторе,
Рн - номинальная мощность резистора
(для транзисторов подставляется максимальное значение мощности).
Коэффициенты нагрузки для
конденсаторов определяются по напряжению:
Кu =
(1.2)
Где, Uф - фактическое (рассчитанное)
значение напряжения на конденсаторе,н - номинальное напряжение, на которое
рассчитан конденсатор. Коэффициенты нагрузки для диодов и стабилитронов
определяются по току:
Кi =
(1.3)
Где, Iф - фактическое (рассчитанное)
значение тока через диод или стабилитрон,м- максимальное значение тока через
диод или стабилитрон.
Результаты вычислений коэффициентов
нагрузок для каждого компонента приведены в таблице 3.4.
Интенсивность отказов рассчитывается
по следующей формуле:
Λ = λ1 + λ2 + λ3 +
…+ λn
(1.4)
Где, λ1, λ2, λ3 -
интенсивности отказов первого, второго, третьего и n- го элементов с учётом
всех воздействующих факторов.
Величина интенсивности отказа для
каждого элемента определяется по формуле:
λn = α1 + α2 + α3 +
α4 + α5 + α6 + α7 + λ0 (1.5)
α3 - поправочный коэффициент,
зависящий от типа прибора;
α4 - коэффициент, зависящий от
типа корпуса прибора;
α5 - коэффициент, зависящий от
количества элементов в ИМс;
α6 - коэффициент, зависящий от
номинальной мощности резистора;
α7 - коэффициент, зависящий от
величины сопротивлении резистора;
- интенсивность отказов компонента
при номинальном значении внешних воздействующих факторов и коэффициенте
нагрузки, равном единице.
В следующей таблице приведены
значения интенсивности отказов для применённых в разрабатываемом
узле компонентов
Таблица 1.1
|
№
п/п
|
Наименование
|
Интенсивность
отказов λ0×10-6,ч-1
|
|
1
|
Аналоговые
ИМС
|
0,8
|
|
2
|
Транзисторы
КТ801- КТ873
|
1,0
|
|
3
|
Стабилитроны
КС515
|
0,08
|
|
4
|
Резисторы
МЛТ
|
0,008
|
|
5
|
Резисторы
СП5-2
|
0,04
|
|
6
|
Конденсаторы
К10-17
|
0,04
|
|
7
|
Конденсаторы
К73-17
|
0,04
|
|
8
|
Конденсаторы
К50-35
|
0,3
|
|
9
|
Пайка
печатного монтажа
|
0,0001
|
Коэффициенты α2,α3.α4,α5,α6,α7
для
каждого из компонентов имеют следующие значения:
Таблица 1.2
|
Наименование
|
Тип
|

|
|
|
|
|
|
|
Резисторы
Конденсаторы Транзисторы: маломощные мощные Стабилитроны Микросхемы
|
МЛТ
- 0,1 СП - 5,2 МЛТ - 1 МЛТ - 0,5 МЛТ - 0,25 К10 - 17 К50 - 35 К73 - 17
КТ814Г КТ818B КС1515Н КР5441УД1Б
|
0,004
0,1 0,65 0,65 0,85 0,01 1,4 0,05 0,05 0,32 0,2 1
|
0,01
0,02 0,01 0,01 0,01 0,001 0,1 0,001 0,002 0,002 0,002 0,001
|
1,0
1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 0,6
|
1,0
1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 0,45
|
0,5
1,0 0,5 0,5 0,7 1,0 1,0 1,0 1,0 1,0 1,0 1,0
|
1,0
1,5 0,7 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0
|
В целом, результаты расчета надежности
разрабатываемого узла сведены в таблицу 1.3
В формулу находящуюся в колонке 9 таблицы 1.3
подставляется коэффициент a, который представляет собой произведение
коэффициентов
По формуле (1.3) определяют величину
интенсивности отказов всего узла.
Для этого необходимо определить
сумму всех значений колонки 10 1.3. Сложив все значения колонки 10, получают
величину например Λ
=2,400912484x10-6ч-1
Тср =
=
= 416508 ч. (1.6)
Затем определяют вероятность
безотказной работы Р(t). Принимают время в течение которого узел должен
работать безотказно tp, = 10000 часов и рассчитываю:
Р(t) = е-Λ×tр =
2.71-2.400912484 ×10-6×
1000 0ч
= 0,908991 (1.7)
Таблица 1.3
|
Наимено-вание
|
Тип
|
Кол-во
|
t0кр
|
РФ(Uф)
|
Рн
(Uн)
|
Коэфф
нагрузки
|
λ0×10-
ч-1
|
λn=аλ0
|
λi=λn×n
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
|
R1-R3
|
МЛТ
- 0,125
|
2
|
50
|
0,000049
|
0,125
|
0,0004
|
0,008
|
0,00000176
|
0,00000352
|
|
R4
|
МЛТ
- 0,125
|
1
|
50
|
0,00000027
|
0,125
|
0,000002
|
0,008
|
0.00000176
|
0,00000176
|
|
R5
|
СП5
- 2
|
1
|
50
|
0,0225
|
0,5
|
0.0450
|
0,008
|
0,0000264
|
0,0000264
|
|
R6,R7
|
МЛТ
- 0,125
|
2
|
50
|
0,000304
|
0,125
|
0.0024
|
0,008
|
0,00000123
|
0,00000246
|
|
R8
|
МЛТ
- 1
|
1
|
50
|
0,636
|
1
|
0,6360
|
0,008
|
0,00002002
|
0,00002002
|
|
R9,R10
|
МЛТ
- 0,25
|
2
|
50
|
0,178
|
0,25
|
0,7120
|
0,008
|
0,00005236
|
0,00010472
|
|
R11
|
МЛТ
- 0,5
|
1
|
50
|
0,2124
|
0,5
|
0,6248
|
0,008
|
0,0000286
|
0,0000286
|
|
C1
|
K10
- 17
|
1
|
50
|
1
|
25
|
0,0400
|
0,040
|
0,00000044
|
0,00000044
|
|
C2,C3
|
K50
- 35
|
2
|
50
|
15
|
25
|
0,6000
|
0,300
|
0,0462
|
0,0924
|
|
C4,C5
|
K10
- 17
|
2
|
50
|
4,19
|
25
|
0,1676
|
0,040
|
0,00000088
|
0,00000176
|
|
C6
|
K73
- 17
|
1
|
50
|
50
|
250
|
0,200
|
0,040
|
0,0000022
|
0,0000022
|
|
VT1
|
KT814Γ
|
1
|
50
|
0,102
|
10
|
0,1133
|
1,000
|
0,00011
|
0,00011
|
|
VT3
|
KT818B
|
1
|
50
|
27,5
|
60
|
0,5240
|
1,000
|
0,000704
|
0,000704
|
|
VT4
|
KT819B
|
1
|
50
|
27,5
|
60
|
0,5240
|
1,000
|
0,000704
|
0,000704
|
|
VD1,VD2
|
KC515A
|
2
|
50
|
0,006
|
0,053
|
0,1132
|
0,080
|
0,0000176
|
0,0000352
|
|
DA1
|
KP544УД1Б
|
1
|
50
|
1
|
1
|
1
|
0,800
|
0,0002376
|
0,0002376
|
|
Пайка
|
|
64
|
50
|
-
|
-
|
1
|
0,0001
|
0,0001
|
0,0064
|
