Отопление кинотеатра

Содержание

1.       Исходные данные

2.       Определение параметров для расчета

3.       Теплотехнический расчет ограждающих конструкций

3.1     Теплотехнический расчет наружной стены

3.2     Теплотехнический расчет светопрозрачных ограждающих конструкций

3.3     Теплотехнический расчет наружных дверей

3.4     Теплотехнический расчет бесчердачного покрытия

3.5     Теплотехнический расчет надподвального перекрытия

3.6     Теплотехнический расчет несущих внутренних стен

3.7     Теплотехнический расчет внутренних перегородок

4.       Определение потерь теплоты

4.1     Расчет потерь теплоты на нагрев инфильтрующегося воздуха.

4.2     Расчет потерь теплоты через ограждающие конструкции

5.       Удельная тепловая характеристика здания

5.1     Фактическая удельная тепловая характеристика

5.2     Удельная тепловая характеристика по формуле Ермолаева

Список использованной литературы

1. Исходные данные

Назначения здания - общественное, концертный клуб на 300 мест

Город строительства - УФА

Основные отметки относительно пола первого этажа:

) Отметка пола подвала: -1.900 м

) Отметка земли: -0.800 м

) Отметка пола первого этажа: 0.000 м

) Отметка верха окна первого этажа: + 2.200 м

) Отметка пола второго этажа: + 3.300 м

) Отметка верха окна второго этажа: +5.400 м

) отметка верха бесчердачного перекрытия: +6.700 м

) Отметка устья вентиляционной шахты: +7.100 м

Ориентация по сторонам горизонта - см. архитектурные планы

5    Параметры теплоносителя: 130/70

2. Определение параметров для расчета

)        Средняя температура внутреннего воздуха в здании в соответствии с требованиями ГОСТ 30 494-96, СНиП 41-01-2003 и СНиП 23-02-2003:

t_в = 16 С

)        Температура наружного воздуха (Температура наиболее холодной пятидневки с обеспеченностью 0,92) по СНиП 23-01-99*:

T_н5 = -35 C

)        Средняя температура наружного воздуха за отопительный период согласно СНиП 23-02-2003:

t_{ср оп} = -5,9 C

)        Продолжительность отопительного периода СНиП 23-01-99* и СНиП 23-02-2003 п. 5:

Z = 213 сут

)        Скорость ветра СНиП 23-01-99*, СНиП 23-02-2003 таблица 1*, графа 19:

W = 3,5 м/с

)        Влажностный режим помещения СНиП 23-02-2003 табл 1*:

ϕ = 50 %

Нормальный влажностный режим

)        Зона влажности объекта согласно СНиП 23-0202003, Приложение В:

Зона 3

)        Условия эксплуатации по СНиП 23-02-2003, Таблица 2:

Условия А

3. Теплотехнический расчет ограждающих конструкций

Целью теплотехнического расчета является определение соблюдения норм по тепловой защите здания в соответствии с требованиями СНиП 23-02-2003 «Тепловая защита зданий» и СП 23-101-2004 «Проектирование тепловой защиты зданий». А так же определение толщины утепляющего слоя. тепловой стена ограждающий конструкция

К требованиям тепловой защиты относятся соблюдение норм санитарной гигиены, а так же норм энергосбережения.

3.1 Теплотехнический расчет наружной стены

Рисунок 1. Расчетная схема наружной стены

Градусо-сутки отопительного периода

Коэффициенты a и b по таблице 4, СНиП 23-02-2003 для наружной стены:

a = 0,0003

b = 1,2

Нормируемое сопротивление теплопередаче

Коэффициент теплотехнической однородности конструкции в соответствии с СП 23-101-2004, Таблица r = 0,7

Определение толщины утепляющего слоя

Таблица 1. Расчетные характеристики материалов наружной стены

где: α_в = 8,7 Вт/м²К (По СНиП 23-02-2003, Таблица 7)

α_н = 23 Вт/м²К (По СП 231-01-2004, Таблица 8)

Толщину утепляющего слоя принимаем равной 0,1 м.

Определение приведенного сопротивления теплопередаче всей конструкции ограждения

Температурный перепад

где n -множитель, учитывающий положение стены (принимается по СНиП 23-02-2003, Таблица 6)

n = 1 (для наружных стен)

Коэффициент сопротивления теплопередаче

3.2 Теплотехнический расчет светопрозрачных ограждающих конструкций

Согласно СП 23.101 - 2004, расчет заключается в определении коэффициента сопротивления теплопередаче и обеспечения минимальной температуры на поверхности конструкции.

Градусо-сутки отопительного периода

Коэффициенты a и b по таблице 4, СНиП 23-02-2003 для окон:

a = 0,00005                    b = 0,2

Нормируемое сопротивление теплопередаче

По каталогу выбираем окно Rehau Brilliant-Design с сопротивлением теплопередаче:

Температура на внутренней поверхности по формуле 25 СП 23.101-2004:

В данном случае не требуется установка отопительного прибора под окном.

Коэффициент сопротивления теплопередаче:

3.3 Теплотехнический расчет наружных дверей

Требуемое сопротивление теплопередаче по формуле 3 СНиП 23.02-2003:

Приведенное сопротивление теплопередаче

Коэффициент сопротивления теплопередаче:

3.4 Теплотехнический расчет бесчердачного покрытия

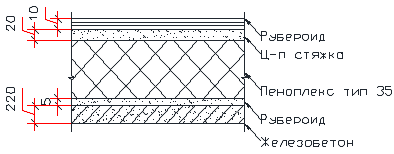

Рисунок 2. Расчетная схема бесчердачного покрытия

Градусо-сутки отопительного периода

Коэффициенты a и b по таблице 4, СНиП 23-02-2003 для бесчердачного покрытия:

a = 0,0004                      b = 1,6

Нормируемое сопротивление теплопередаче

Коэффициент теплотехнической однородности конструкции в соответствии с СП 23-101-2004, Таблица 6

r = 0,95

Определение толщины утепляющего слоя

где: α_в = 8,7 Вт/м²К (По СНиП 23-02-2003, Таблица 7)

α_н = 23 Вт/м²К (По СП 231-01-2004, Таблица 8)

Таблица 2. Расчетные характеристики материалов бесчердачного покрытия

Толщину утепляющего слоя принимаем равной 0,1 м.

Определение приведенного сопротивления теплопередаче всей конструкции ограждения

Температурный перепад

где n -множитель, учитывающий положение стены (принимается по СНиП 23-02-2003, Таблица 6)

n = 1 (для наружных стен)

Коэффициент сопротивления теплопередаче

3.5    Теплотехнический расчет надподвального перекрытия

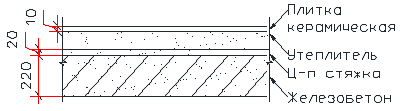

Рисунок 3. Расчетная схема надподвального перекрытия

Градусо-сутки отопительного периода

Коэффициенты a и b по таблице 4, СНиП 23-02-2003 для надподвального перекрытия:

a = 0,00035                    b = 1,2

Нормируемое сопротивление теплопередаче

Требуемое сопротивление теплопередаче для надподвального перекрытия

Где коэффициент n определяется формулой:

Где t^b_int - температура воздуха в техподполье, принимается не ниже 2 ˚С

Таким образом:

Коэффициент теплотехнической однородности конструкции в соответствии с СП 23-101-2004, Таблица 6

r = 0,95

Определение толщины утепляющего слоя

Таблица 3. Расчетные характеристики материалов надподвального перекрытия

где: α_в = 8,7 Вт/м²К (По СНиП 23-02-2003, Таблица 7)

α_н = 23 Вт/м²К (По СП 231-01-2004, Таблица 8)

Толщину утепляющего слоя принимаем равной 0,02 м.

Определение приведенного сопротивления теплопередаче всей конструкции ограждения

Температурный перепад

Коэффициент сопротивления теплопередаче

3.6 Теплотехнический расчет несущих внутренних стен

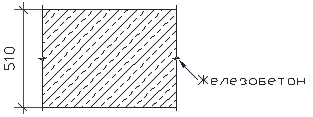

Рисунок 4. Расчетная схема внутренней стены.

Фактическое сопротивление теплопередаче

Так как перепад температур внутри рассматриваемых помещений не превышает 6 ˚С, сопротивление теплопередаче конструкции рассчитывается по формуле:

Коэффициент сопротивления теплопередаче

3.7 Теплотехнический расчет внутренних перегородок

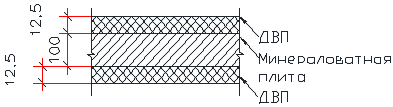

Рисунок 5. Расчетная схема внутренней перегородки.

Фактическое сопротивление теплопередаче

Таблица 4. Расчетные характеристики материалов внутренней перегородки

Так как перепад температур внутри рассматриваемых помещений не превышает 6 ˚С, сопротивление теплопередаче конструкции рассчитывается по формуле:

Коэффициент сопротивления теплопередаче

4. Определение потерь теплоты

4.1 Расчет потерь теплоты на нагрев инфильтрующегося воздуха

Помещение 101

Данное помещение расположено на первом этаже, возможна инфильтрация воздуха через окно.

)        Условно-постоянное давление воздуха

а) Плотность наружного воздуха

б) Плотность внутреннего воздуха

в) Высота здания от уровня средней планировочной отметки земли до устья шахты

г) Коэффициент учета изменения скоростного давления ветра в зависимости от высоты здания в соответствии с п. 6.1 СНиП 21.07 - 85 «Нагрузки и воздействия» по таблице 6.2 для городского района:

д) Значения аэродинамических коэффициентов для наветренной и заветренной части фасада здания:

С_н = 0,8               С_з =-0,6

д) Условно-постоянное давление

где v_н - максимальная из средних скоростей ветра по румбам за январь из СНиП 23.01-99*, таблица 1

W =5,5 м/c

Таким образом:

2)      Разность давлений воздуха на наружной и внутренней поверхностях наружного ограждения на уровне первого надземного этажа

а) Разность отметок пола первого этажа и устья вытяжной шахты

б) Разность давления воздуха

где Wня- максимальная из средних скоростей ветра по румбам за январь из СНиП 21.01.01-82:

Wн=3,5м/c

3)      Сопротивление воздухопроницанию окон

а) Нормативная величина воздухопроницания окон по таблице 11 СНиП 23.02-2003

б) Сопротивление воздухопроницанию

где ϫP₀ = 10 Па в соответствии с п. 8.4. СНиП 23.02-2003

)        Расчетная разность давлений на наружной и внутренней поверхности ограждающей конструкции

)        Расход инфильтрующегося воздуха через неплотности окон

где А - площадь оконного проема

6)      Тепловой поток на нагревание инфильтрующегося воздуха

где k=0,8А - коэффициент, учитывающий влияние встречного теплового потока для окон и дверей с раздельными переплетами

4.2 Расчет потерь теплоты через ограждающие конструкции

Расчет потерь теплоты через ограждающие конструкции производится в соответствии с требованиями СНиП 2-04-05-91, приложение9.

Потери теплоты определяются по формуле:

где k - коэффициент сопротивления теплопередаче, принимается по теплотехническому расчету данной ограждающей конструкции

tint - расчетная температура внутреннего воздуха в помещении

text - расчетная температура наружного воздха или более холодного помещения при разнице температур 4 ˚С и более

n - см. теплотехнический расчет

Σβ - добавочные множители согласно п.2 приложения 9 СНиП 2-04-05-91, учитывающие:

ориентацию ограждения по сторонам горизонта

наличие двух или более наружных стен

высоту помещения

наличие наружных дверей

Расчет потерь теплоты для здания кинотеатра представлен в форме таблицы далее.

5. Удельная тепловая характеристика здания

5.1 Фактическая удельная тепловая характеристика

где Q_зд - суммарные теплопотери всего здания

V - объем здания по внешним обмерам

α - коэффициент учета района строительства

Q_зд = 48886 Вт V = 4693 м³

таким образом,

5.2 Удельная тепловая характеристика по формуле Ермолаева

где  - коэффициент учета района строительства

P - периметр здания

S - площадь здания

d - доля остекления

h - высота здания

n - поправочный коэффициент

Список использованной литературы

1)   Снип 23-03-2003 «Тепловая защита зданий»

2)      СП 23-101-2004 «Проектирование тепловой защиты зданий»

)        СниП 23-01-99* «Строительная климатология»

)        ГОСТ 30-494-96 «Здания жилые и общественный. Параметры микроклимата помещений»

)        СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»

)        СНиП 2-04-05-91* «Отопление, вентиляция и кондиционирование воздуха»

)        СНиП 2-01-07-85 «Нагрузки и воздействия»

)        Староверов, «Справочник проектировщика. Часть 1 - Отопление»

)        Молявина «Теплопотери зданий»

)        Зайцев, Люберац « Пособие по проектированию систем отопления»

)        Сканави «Отопление»

)        Каменев, Третичник «Отопление и Вентиляция»
