Разработка сети между общежитиями и организация выхода в Интернет

Оглавление

Задание на курсовой проект

. Выбор топологии сети

. Аренда канала связи у провайдера

. Выбор активного оборудования сети

.1 Коммутаторы

.2 Маршрутизатор

.3 Файловый сервер или система NAS?

.4 Веб-сервер

. Выбор пассивного сетевого оборудования

.1 Коммутационные панели

.2 Источник бесперебойного питания (ИБП)

.3 Стойки

. Расчет стоимости сетевого оборудования

. Схема сети

. Масштабируемость сети

Заключение

Список литературы

Задание на курсовой проект

Дана сеть общежитий: 2 рядом стоящих здания. Число пользователей в одном здании 150-200 человек.

.        Необходимо реализовать файловый сервер

.        Организовать доступ в Интернет.

.        Разработать топологию сети. Обосновать экономически выбор топологии.

.        Аренда каналов связи у провайдеров

5.      Wi-fi

6.      Dsl

.        Подобрать оптимальное оборудование. Привести конкретные примеры (характеристики, цены)

.        Предусмотреть масштабируемость по следующим параметрам:

.1.     Пользователи

.2.     Трафик

.3.     Физический размер сети (филиалы)

Даны 2 рядом стоящих общежития, между которыми необходимо провести локальную сеть. В каждом общежитии по 9 этажей. На каждом этаже по 3 секции, в каждой секции по 4 комнаты. В каждой комнате проживает по 2 человека. Таким образом, проведя несложные вычисления, получаем, что в одном общежитии живет 216 человек. Схема расположения комнат и секций представлена на рис.1.

Рис.1 Расположение комнат и секций

Так как здания 9-этажные, то серверные будут располагаться на 5м этаже. От каждой розетки в каждой комнате будут идти провода в серверную. Чтобы максимально уменьшить длину проводов, серверная располагается посередине здания.

В одном из общежитий будет находиться файловый сервер. Файловый сервер - это сервер, на котором хранится вся информация, которые клиенты сети решили предоставить в пользование другим пользователям.

Файловый сервер - это выделенный сервер, оптимизированный для выполнения файловых операций ввода-вывода. Предназначен для хранения файлов любого типа. Как правило, обладает большим объемом дискового пространства.

Необходимо хранить информацию со всех общежитий на одном сервере, поэтому файловый сервер будет только один и находиться он будет в одном из зданий.

Для того, чтобы организовать доступ в интернет, необходимо в первую очередь арендовать у провайдера канал связи. Для этого выбирается провайдер с наиболее выгодными ценовыми предложениями, арендуется оптоволоконный канал связи, который тянется до общежития, и настраиваются маршрутизаторы.

Как правило, для коммерческих лиц аренда канала связи обходится очень дорого. Поэтому ставить wi-fiточки в общежитиях экономически невыгодно. При этом пользователям не возбраняется ставить wi-fi точки у себя в комнатах на свое усмотрение.

Подключать интернет в общежитиях по технологии DSL не имеет смысла, в первую очередь из-за отсутствия телефонной линии. Во - вторых, эта технология на данный момент уже считается устаревшей. На смену ей пришел стандарт Ethernet. С помощью него и будет подключен интернет в общежитиях.

1.      Выбор топологии сети

Виды топологий сети. Топологии сети бывают разных видов. Многие из них давно устарели и не являются актуальными. Например, шина или кольцо. Суть топологии «шина» заключается в присоединении компьютеров к общему кабелю, на концах которого устанавливаются терминаторы или заглушки. При повреждении кабеля или терминатора весь сегмент становится нерабочим. Достоинства данной топологии следующие:

­       отказ любой из рабочих станций не влияет на работу всей сети

­       простота и гибкость соединений

­       недорогой кабель и разъемы

­       необходимо небольшое количество кабеля

­       прокладка кабеля не вызывает особых сложностей.

Недостатки:

­       разрыв кабеля, или другие неполадки в соединении может исключить нормальную работу всей сети

­       ограниченная длина кабеля и количество рабочих станций

­       трудно обнаружить дефекты соединений

­       невысокая производительность

­       при большом объеме передаваемых данных главный кабель может не справляться с потоком информации, что приводит к задержкам.

Топология «кольцо» представляет собой последовательное соединение компьютеров, когда последний соединен с первым. Соответственно выход из строя хотя бы одного компьютера приводит к сбою всего сегмента. Достоинства:

­         простота установки

­         практически полное отсутствие дополнительного оборудования

Недостатки:

­         выход из строя одной рабочей станции, и другие неполадки (обрыв кабеля), отражаются на работоспособности всей сети

­         сложность конфигурирования и настройки

­         сложность поиска неисправностей

­         необходимость иметь две сетевые платы, на каждой рабочей станции.

К актуальным и широким использующимся топологиям можно отнести «звезду». Особенность ее состоит в параллельном соединении компьютеров к центральному устройству, поэтому выход компьютера из строя не приводит к выходу из строя всего сегмента. Это значительный плюс. В качестве плюсов можно также назвать следующие:

­       подключение новых рабочих станций не вызывает особых затруднений

­       возможность мониторинга сети и централизованного управления сетью

­       при использовании централизованного управления сетью локализация дефектов соединений максимально упрощается

­       хорошая расширяемость и модернизация.

К сожалению, у топологии «звезда» также имеются и минусы:

­       отказ центрального устройства приводит к отключению от сети всех рабочих станций, подключенных к ней

­       достаточно высокая стоимость реализации, т.к. требуется большое количество кабеля.

Таким образом, учитывая все плюсы и минусы представленных топологий, выбрана «звезда».

Для того чтобы организовать доступ в интернет, прежде всего, нужно арендовать у провайдера канал связи. В первую очередь нужно определиться у какого провайдера выгоднее арендовать канал связи.

Была выбрана компания «Транстелеком», так как она предоставляет наиболее выгодные условия пользования каналом связи.

Компания ТТК предлагает доступ в Интернет для юридических лиц посредством собственного надежного и высокоскоростного магистрального Интернет-канала. Суммарная пропускная способность каналов компании ТТК, представляющих собой шлюз к мировому сегменту сети Интернет, превышает 300 Гбит/с. ТТК организует каналы доступа с использованием оптического кабеля со скоростью передачи данных от 64 кбит/с до 10 Гбит/с.Каждому пользователю выделяется личный канал доступа с гарантированной скоростью 100 Мбит/с.

Для данной задачи необходима скорость не меньше 1 Гбит/с. В случае расширения сети, то есть масштабирования по филиалам, скорость передачи данных нужно будет увеличить.

Высокоскоростной Интернет-доступ от компании ТТК - это:

· Подключение клиента к порту магистральной IP-сети по выделенным каналам;

·             Маршрутизация трафика в глобальном и российском сегментах сети Интернет;

·             Выделенные IP-адреса клиентам из адресного пула компании ТТК;

·             Организация информационной безопасности клиента;

·             Доступность услуг в более чем 1000 городах и населенных пунктах России;

·             Высокая надежность предоставляемых услуг за счет резервирования магистралей IP-сети;

·             Гибкий подход к ценообразованию.

Следует отметить, что каждый провайдер определяет цену подключения индивидуально для каждого арендатора. Тем не менее, можно свободно выбрать тариф. Стоимость каждого тарифа находится в прямой зависимости от скорости доступа к сети Интернет. Из возможных вариантов был выбран тариф Безлимитный-5120. Скорость доступа до 5120 Кбит/с. Цена: 25500 руб/месяц.

3.      Выбор активного оборудования сети

Для обеспечения интернета в общежитии необходимо активное сетевое оборудование: маршрутизаторы, коммутаторы, серверы.

Выше было рассчитано количество человек, живущих в одном общежитии: 216 человек. В каждой комнате по 2 розетки, так как проживает по 2 человека в комнате. При настройке коммутатора будет создано 108 виртуальных сетей (vlan, по количеству комнат). Таким образом, в каждом vlan будет по 2 ip-адреса и один дополнительный на случай, если в комнату подселят еще одного человека. Получается: 180*2+108=324 ip - адреса. Далее эту цифру следует разделить как минимум на 2, так как не все жители общежития захотят пользоваться интернетом. В итоге получаем: 162 ip - адреса.

Эту информацию следует знать для выбора активного сетевого оборудования.

3.1    Коммутаторы

Коммутатор - устройство, предназначенное для соединения нескольких узловкомпьютерной сети в пределах одного или нескольких сегментов сети. В отличие от маршрутизатора коммутатор работает на канальном уровне модели OSI, что и определяет главные различия между ними. Коммутатор не занимается расчетом маршрута для дальнейшей передачи пакетов по сети, анализируя различные факторы, как это делает маршрутизатор. Коммутатор только передает данные от одного порта к другому на основе содержащейся в пакете информации. Обычно признаком выбора выходного порта служит MAC-адрес устройства, к которому передаются данные. В свою очередь коммутатор в отличие от концентратора или репитера не просто транслирует порты ко всем выходам, которые у него есть, а к одному, заранее выбранному.

Сетевые коммутаторы применяются в нескольких технологиях, но наибольшее распространение нашли в Ethernet. Главной их задачей в сети Ethernet является разделение сети на сегменты. Это особенно актуально в сетях с большим числом рабочих станций, т.к. чем больше оконечных устройств работают одновременно с единой средой передачи данных, тем выше вероятность возникновения коллизии (одновременной передачи данных несколькими устройствами) и, следовательно, ниже эффективность работы сети. Коммутатор позволяет разбить единую сеть на несколько сегментов и увеличить число одновременно работающих устройств.

Существую управляемые и неуправляемые коммутаторы. Неуправляемые коммутаторы самонастраиваются после включения в сеть. Они анализируют MAC-адреса всех устройств, подключенных к ним, и будут осуществлять коммутацию между портами на основе анализа заголовка пакета, в котором содержится MAC-адрес устройства-получателя. Управляемые коммутаторы предоставляют интерфейс для администратора, который может выполнить его настройку для работы в конкретной сети. Например, есть возможность выбора режима защиты от отказа (в случае работы в паре с резервным коммутатором), объединения нескольких портов в единое направление, настройки приоритетов и резервирования портов и мн. др. Обычно управляемые коммутаторы дороже и используются в емких сетях, с дополнительными требованиями по надежности.

Вся информация, необходимая для выбора коммутатора уже известна.

В итоге был выбран коммутатор HP V1905-48. Это стандартный управляемый коммутатор на 48 портов высотой 1U фирмы HewlettPackard, поддерживающий возможность разбития общей сети на виртуальные сети (рис. 2).

Рис. 2 Коммутатор HP V1905-48

Для того чтобы обеспечить работу в интернете 162м ip-адресам общежития, необходимо купить 4 коммутатора.

3.2    Маршрутизатор

Маршрутизатор - это устройство пакетной сети передачи данных, предназначенное для объединения сегментов сети и ее элементов и служит для передачи пакетов между ними на основе каких-либо правил. Маршрутизаторы работают на сетевом (третьем) уровне модели OSI.

Одной из самых важных задач маршрутизаторов является выбор оптимального маршрута передачи пакетов между подключенными сетями. Причем сделать это необходимо максимально оперативно с минимальной временной задержкой. Одновременно с этим должна отслеживаться текущая обстановка в сети для исключения из возможных путей доставки перегруженные и поврежденные участки. Практически все маршрутизаторы используют в своей работе, так называемые, таблицы маршрутизации. Это своеобразные базы данных, которые содержат информацию обо всех возможных маршрутах передачи пакетов с некоторой дополнительной информацией, которая берется в расчет при выборе оптимального варианта доставки. Это может быть состояние канала, время доставки информации, загруженность, полоса пропускания и др.

Важным аспектом работы маршрутизаторов является способ обновления информации в таблицах маршрутизации. Это может выполняться двумя способами вручную и автоматически. В первом случае администратор сети самостоятельно настраивает таблицы маршрутизации. Такой вариант подходит только для небольших сетей, конфигурация которых изменяется редко. Маршрутизаторы первого типа называются статическими. Автоматическое обновление таблиц маршрутизации выполняется с помощью обмена информационными сообщениями между соседними маршрутизаторами о текущей обстановке, а также проверке соединительных каналов между ними.Такие маршрутизаторы называются динамическими. Главный их недостаток заключается в необходимости дополнительных сетевых и вычислительных ресурсов для обмена данными и расчета маршрута. Однако динамические маршрутизаторы могут быть использованы при построении сетей любого масштаба.

Был выбран следующий маршрутизатор: HP MSR30-20 Router (рис. 3). Он имеет 1 гигабитный и 1 мегабитный разъемы под глобальную сеть и 4 разъема для коммутаторов. В данном случае понадобится всего 2 разъема, а остальные будут резервными на случай расширения сети общежитий.

Встроенные функции и сервисы в маршрутизаторе следующие:Telnet,FTPserver, DHCPserver, DNSclient и др. Все эти функции необходимы для работы в сети Интернет.

Рис.3 Маршрутизатор HP MSR30-20

3.3    Файловый сервер или система NAS?

Кроме глобальной сети Интернет в общежитиях также должна быть локальная сеть. Локальная сеть - это группа связанных между собой компьютеров, серверов, расположенных в пределах здания, офиса или комнаты. Локальная сеть дает возможность получать совместный доступ к общим папкам, файлам, оборудованию, различным программам и т.д. В данном случае локальная сеть необходима пользователям для обмена файлами, музыкой, фильмами.

В первую очередь необходимо выбрать чем выгоднее пользоваться: файловым сервером или сетевой системой хранения данных. Рассмотрим каждый вариант более подробно.

Файловый сервер. Данное устройство является хранилищем файлов, в том числе их резервных копий. Помимо этой функции, благодаря отдельному файловому серверу, можно контролировать доступ к файлам. Распределение прав может выражаться в установлении определенного круга должностных лиц, имеющих право изменять или просматривать содержимое базы. Использование отдельного файлового сервера позволяет настроить удаленный доступ к рабочим файлам независимо от работы иных рабочих станций. Данные с такого оборудования в автоматическом режиме могут архивироваться, что дает дополнительную гарантию безопасности.

Сетевая система хранения данных (Network Attached Storage, NAS). Сетевые хранилища представляют собой внешние жёсткие диски, которые подключаются к сети и позволяют нескольким пользователям работать с общими файлами. NAS становится всё более популярной. Объём хранимой информации увеличивается из года в год в геометрической прогрессии, соответственно, и рынок систем NAS не стоит на месте.Network Attached Storage предусматривает подключение накопителей информации непосредственно к компьютерной сети. Стоит отметить, что сетевая система хранения данных функционирует как в локальных, так и в распределённых сетях, главное - чтобы были протокол TCP/IP и технология Ethernet.

Основываясь на кратких характеристиках, приведенных выше, выбор был сделан в сторону NAS. Решения на базе NAS оптимальны для небольших организаций, так как позволяют создать сеть хранения информации любой емкости без больших затрат.

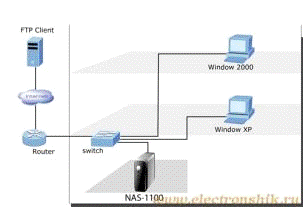

Рассмотрим подробнее архитектуру NAS(рис. 4).

Архитектура NAS максимально оптимизирована для конкретной задачи: файловый сервис. В основу проектирования NAS-продуктов положено ключевое правило: вся вычислительная мощность сосредоточена на единственной и главной задаче - обслуживание и хранение файлов. Ограничившись ключевой задачей, NAS-продукты позволяют организовать работу группы пользователей с общими файлами максимально эффективно с точки зрения быстродействия и затрат.

Рис. 4 Архитектура NAS

Гибкость Network Attached Storage на высоте: простое и удобное администрирование, возможность наращивания объёма без отключения основной системы, использование стандартных коммуникационных протоколов и сетевых подключений. Для подсоединения NAS-устройств к сети не требуется каких-либо специфических интерфейсов или специального «железа». Достаточно подключить Network Attached Storage к сети, как все его ресурсы становятся доступны для пользователей, у которых NAS появляется в виде дополнительных дисков. Сетевая система хранения данных использует упрощённые операционные системы, такие ОС лишены всех ненужных служб и модулей и в то же время максимально оптимизированы для обслуживания файловой системы. Простая архитектура софта позволяет получить высокую скорость передачи данных и максимально быстрый отклик на запросы пользователей, при этом, не требуя каких-либо серьёзных вычислительных мощностей. Как правило, такие ОС зашиты во флеш-память устройства и предустанавливаются фирмой-производителем, однако есть и софт, который свободно распространяется в Интернете.

Была выбрана следующаяNAS: HP Сетевая система хранения X1400 G2 Network Storage Systems 4Tb(рис. 5).

Рис. 5 Система NAS

Конфигурация следующая:

­       Внутренние жёсткие диски SATAпо 1 ТБ

­       Процессор Intel® Xeon® E5503 (2,00 ГГц)

­       Модуль памяти 4 ГБ DDR3 Registered

­       По меньшей мере один свободный слот свободный слот расширения PCIe

­       Сетевой контроллер на 1 Гб

­       Количество пользователей 10 - 1300

­       ПредварительноустановленнаяОСWindows Storage Server 2008 R2, Standart x64 Edition

­       Форм-фактор 1U

3.4    Веб-сервер

Организация, которой принадлежат рассматриваемые общежития, является провайдером, раздающим интернет. Соответственно пользователи сети должны будут платить за услугу предоставления интернета. Для учета оплаты, экономии трафика, ведения статистики и много другого существует программное обеспечение TrafficInspector.

TrafficInspector - комплексное решение для организации доступа в Интернет, не требующее дорогостоящего оборудования, обеспечивающее учет, сетевую защиту, экономию трафика и рабочего времени, детальную статистику, управление загрузкой каналов и удаленный контроль. Исходя из сказанного, можно сделать вывод, что данная программа будет играть роль прокси-сервера. Кроме того, в ней предусмотрена сетевая защита, что позволит не ставить дополнительно аппаратный брандмауэр.

Для работы этой программы необходимо аппаратное обеспечение: веб -сервер, который можно установить в стойку.

Веб-сервер - это сервер, принимающий HTTP-запросы от клиентов, обычно веб-браузеров, и выдающий им HTTP-ответы, обычно вместе с HTML-страницей, изображением, файлом, медиа-потоком или другими данными. Веб-серверы - основа Всемирной паутины. Веб-сервером называют как программное обеспечение, выполняющее функции веб-сервера, так и непосредственно компьютер, на котором это программное обеспечение работает.

Таким образом, исходя из вышенаписанного, был выбран сервер Intel® ServerSystems 1630 2xXeonSata(рис. 6). Двухпроцессорный сервер высотой 1U для установки в стандартный 19-дюймовый шкаф. Главное назначение - размещение сервера на площадке провайдера для WEB-хостинга. Возможна установка двух фиксированных 2"5 или 3"5 дисков SATA. Основные достоинства: компактность, небольшая цена, высокая производительность благодаря использованию двух 4-ядерных серверных процессоров Intel Xeon серии 5600.

Рис. 6 Сервер Intel

Характеристики сервера:

­       Два 4-ядерных процессора Intel® Xeon® 5600 серии

­       8 слота памятиDDR3

­       2диска SATA

­       2 гигабитных сетевых порта

Приобрести просто сервер недостаточно. Необходимо поставить на него операционную систему. Из всего списка поддерживаемых сервером операционных систем была выбрана следующая: WindowsServerStandard 2012 64Bit на 2 процессора (рис.7).

Рис. 7 Windows Server Standard 2012 64Bit

Преимущества при использовании WindowsServer 2012:

·       Современная платформа виртуализации. WindowsServer 2012 предлагает динамичную платформу с разделяемой архитектурой, которая позволяет выйти за пределы традиционной виртуализации и обеспечивает свободу выбора в построении серверной инфраструктуры, будь то частное облако, в том числе и для оказания услуг, или организация взаимодействия с публичными облачными сервисами.

·       Мощь многих серверов, простота одного инструмента. Используя WindowsServer 2012, вы сможете создать высокодоступную мультисерверную платформу с высокой степенью автоматизации и простым управлением без значительных финансовых вложений.

·       Любое приложение на любой платформе. WindowsServer 2012 - наиболее универсальная, масштабируемая и эластичная платформа для web и приложений. Вы получаете гибкие возможности создания и развертывания приложений, как на собственных ресурсах, так и в облачных сервисах или в любой их комбинации, используя единый набор инструментов.

·       Современный стиль работы. Позволяет легко, удобно и безопасно обеспечить пользователей доступом к привычной рабочей среде независимо от используемого устройства и местоположения.

Для WindowsServerStandard 2012 существует два вида лицензий: терминальная и клиентская. К данному серверу пользователи обращаться не будут. С сервером работают только администраторы сети. На сеть данного размера нужно не больше двух администраторов. Это как раз удовлетворяет условию пользования серверной операционной системой: «До двух пользователей или устройств могут обращаться к серверному ПО исключительно с целью администрирования, не пользуясь клиентскими лицензиями служб терминалов и клиентскими лицензиями WindowsServer».

Теперь, когда выбраны аппаратный и программный сервера, можно вернуться к TrafficInspector. Выше было выдвинуто предположение, сетью интернет будет пользоваться половина жителей общежитий, т.е. 162 человека. Поэтому логично было бы предположить, что следует купить лицензию на 200 пользователей. Но, учитывая возможную расширяемость сети, лучше взять лицензию без лимита. Она выгодней по двум причинам:

)        Учитывает расширяемость сети

)        Дешевле лицензии на 200 пользователей.

Кроме всего вышесказанного, есть необходимость в создании сайта, который будет базироваться на web-сервере. Сайт нужен для того, чтобы пользователи могли посмотреть свою сетевую статистику, баланс и скачать какие либо полезные программы.

интернет топология сеть трафик

4.      Выбор пассивного сетевого оборудования

К пассивному сетевому оборудованию относят: стойки, коммутационные панели. Также необходим источник бесперебойного питания на случай отключения электричества.

4.1    Коммутационные панели

Коммутационная панель (патч панель) - одна из составных частей структурированной кабельной системы (СКС). Представляет собой панель со множеством соединительных разъёмов, расположенных на лицевой стороне панели. Существует два типовых способа использования коммутационных панелей. В первом случае, коммутационная панель используется как точка коммутации между портами активного сетевого оборудования (АСО) и портами рабочих мест, через кабель горизонтальной подсистемы СКС. Коммутация осуществляется коммутационными шнурами от панели до портов АСО. Во втором случае, так называемое двойное представление порта, коммутационные панели используются попарно, одна из панелей представляет порты АСО, а вторая - порты рабочих мест. Коммутация осуществляется коммутационными шнурами между панелями.

В данном случае патч панели будут использоваться как точка коммутации между портами активного сетевого оборудования (коммутаторами) и портами рабочих мест.

Была выбрана 19-дюймовая патч-панель фирмы Hyperline (рис. 8). Это патч панель 5е категории с высотой 2U на 48 портов, устанавливается в стандартный 19 дюймовый шкаф.

Рис. 8 Коммутационная панель

Учитывая, что патч панель на 48 портов, то на 162 ip-адреса потребуется 4 патч панели.

4.2    Источник бесперебойного питания (ИБП)

Источник бесперебойного питания - источник вторичного электропитания, автоматическое устройство, назначение которого - обеспечить подключенное к нему электрооборудование бесперебойным снабжением электрической энергией в пределах нормы.

ИБР необходим, когда отключают свет на непродолжительное время (до 15 минут) для того, чтобы успеть сохранить данные и выключить компьютер. А в данном случае для того, чтобы сетевое оборудование не выключалось и сеть не падала.

Был выбран ИБП фирмы APC: APC Smart-UPS 3000VA USB &Serial 230V (рис. 9). Это ИБП с выходной мощностью 2700 Ватт и номинальным напряжением 230 Вольт. Продолжительность работы под половинной нагрузкой - 11,3 минуты, под полной нагрузкой - 3 минуты. Высота - 2U.

Рис. 9 ИБП фирмы APC

4.3    Стойки

Все сетевое оборудование, которое должно стоять в стойке, уже подобрано. Зная размеры этого оборудования, можно подобрать саму стойку с оптимальной высотой.

Размеры и количество сетевого оборудования можно представить в виде таблицы.

Таблица 1. Размеры сетевого оборудования

Расчет всего сетевого оборудования происходит с учетом, что количество подключенных пользователей в 2 раза меньше проживающих в общежитии людей. Необходимо учитывать возможность масштабируемости сети, то есть увеличение подключенных пользователей.

Проведем нехитрые расчеты для определения количества оборудования для подключения к интернету всех жителей одного из общежитий.

Имеем 324 ip-адреса, коммутатор на 48 портов, патч панели на 48 портов. 324 / 48 = 6,75. Получается необходимо 7 коммутаторов и 7 патч панелей на всех пользователей. Результаты занесем в таблицу.

Таким образом, получили стойку высотой 26U.

Данная таблица актуальна только для одного общежития, в котором будет располагаться маршрутизатор, система NAS и веб - сервер. В другом общежитии размер стойки соответственно будет на 3U меньше: 23U.

Для предотвращения перегрева всем устройствам в стойке необходима вентиляция. Кроме того, желательно серверную располагать в помещении с температурой не больше 18 °С. Поэтому размер стойки должен быть немного больше, чем посчитанный. Для оборудования, рассчитанного на половину жителей общежития, размер стойки должен быть не менее 29U, для оборудования, рассчитанного на всех жителей общежития - не менее 42U(рис. 10). На рис. 10 также изображена стойка для второго общежития, в котором нет ни маршрутизатора, ни системы NAS.

Рис. 10 Стойки с оборудованием на 162 ip-адреса и 324 ip-адреса

Существуют определенные стандарты, по которым определяются размеры. Ближайшие возможные значения: 33Uи 24U. Стойки с такими размерами и будут куплены.

Была выбрана стойка 19" телекоммуникационная серверная 33U двухрамная Н=1595х540х760мм (с 4-мя профилями) и стойка 19" телекоммуникационная универсальная 24U двухрамная (рис. 11).

Рис. 11 Стойки размером 33U и 24U

Приняв во внимание факт возможного расширения сети, будет приобретена стойка размером 42Uдля одного общежития и 38U для другого(рис. 12).

Рис. 12 Стойки размером 42U и 38U

5.      Расчет стоимости сетевого оборудования

Все сетевое оборудование, активное и пассивное, подобрано. Результат будет занесен в таблицу 3. Также необходимо провести расчет стоимости оборудования, необходимого для двух общежитий.

Таблица 3. Расчет стоимости сетевого оборудования

Итого получилось 552881руб. за сетевое оборудование, необходимое для подключения к интернету двух общежитий.

Ниже в таблице 4 представлен расчет стоимости оборудования с учетом расширения.

Таблица 4. Расчет стоимости сетевого оборудования с учетом расширения

Стоимость оборудования с учетом расширения сети получилась 634252 руб.

Также необходимо посчитать стоимость программного обеспечения. Результат занесен в таблицу 5.

Таблица 5. Расчет стоимости программного обеспечения

По результатам расчета можно сделать вывод, что 90091 руб. необходимо потратить на программное обеспечение.

Ниже в таблице 6 приведен расчет затрат на создание сети.

Таблица 6. Общая смета

Итого на построение сети потратится 642972 руб.

6.      Схема сети

Сетевое оборудование и программное обеспечение подобрано. Теперь нужно составить логическую схему сети (рис. 13). Другими словами, каким образом располагается оборудование в сети.

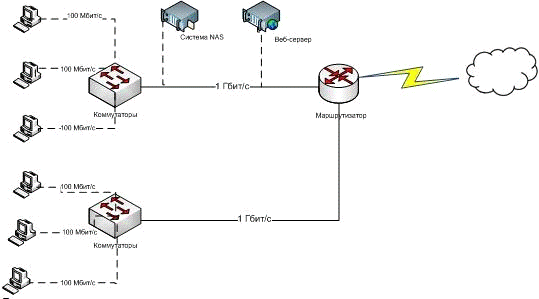

Рис. 13 Общая схема сети

7.      Масштабируемость сети

Возможность увеличения сети может быть по нескольким параметрам: пользователи, траффик, физический размер сети.

Увеличение количества пользователей сети было рассмотрено выше во время выбора оборудования. Специально для этого было подобрано дополнительное оборудование. Схема сети в основном не изменится по сравнению с уже имеющейся (рис. 14). Добавятся дополнительные коммутаторы (было 4, станет 7). Система NAS, веб-сервер и маршрутизатор останутся в прежнем количестве.

Выше было сказано про основные преимущества системы NAS. Следует добавить еще одно. У NAS предусмотрена возможность расширения емкостей хранения. Она осуществлена в виде так называемых полок для дисков. Дисковые полки HP D2000 являются новым поколением недорогих, гибких и многоуровневых систем хранения на базе технологии SAS 6 Гбит/с и обеспечивают необходимую гибкость и широкие возможности расширения для компаний малого и среднего размера. Это позволяет наращивать производительность и емкость системы хранения данных по мере необходимости. Данное решение позволяет использовать до 96 дисков с большим типоразмером или 200 дисков с малым типоразмером.Таким образом, нет необходимости покупать еще одну систему NAS при увеличении числа пользователей сети.

Программное обеспечение для веб-сервера также было подобрано с учетом расширения пользователей сети, и изменять что-либо не придется.

Рис. 14 Схема расширения сети при увеличении числа пользователей

Рассмотрим возможность масштабирования сети по параметру «трафик» (рис. 15). При увеличении трафика по каналам связи не будет необходимости что-либо менять, так как пропускная способность уже проложенных линий 1 Гбит/с. Это вполне отвечает потребностям системы.

Рис. 15 Схема сети при масштабировании по параметру «трафик»

Рассмотрим возможность масштабирования сети по параметру «физический размер сети». Уже есть 2 общежития. Не исключено, что будут подключены еще несколько общежитий к данной сети. В этом случае новые общежития будут подключены к общей сети с помощью витой пары (рис. 16). Для каждого нового общежития необходимо будет приобрести сетевое оборудование такое же, как во втором общежитии (которое без маршрутизатора).

Рис.16 Схема сети с учетом масштабирования по параметру «физический размер сети»

Заключение

В результате разработки курсового проекта была рассмотрена проблема организации сети между двумя зданиями, а также разработано решение для возможности выхода в глобальную сеть Интернет. Была выбрана топология сети, подобрано сетевое оборудование и арендован канал связи у провайдера. Также была предусмотрена возможность расширения сети по параметрам: трафик, пользователи, физический размер сети.

Список литературы

1.       http://www.ulmart.ru

.        http://www.gven.ru

.        http://www.maltima.ru

.        http://www.ske-service.ru

.        http://www.raidshop.ru

.        http://www.wit.ru

.        http://www.syssoft.ru

.        http://www.ferra.ru
