№ п/п
|
Наименование этапа и операции
|
Наименование типа машин, орудий
|
Перечень машин и орудий для выполнения данной работы
|
Наименование материала
|
Норма внесения
|
|
I. Подготовка подстилающего слоя
|
|
1.1
|
Срезание плодородного слоя с перемещением растительной
земли в бурты
|
трактор и бульдозер
|
МТЗ-80
ДЗ-37
|
|
|
|
1.2
|
Рыхление почвы.
|
трактор и борон
|
МТЗ-80 БДН-2
|
|
|
|
II. Распределение растительной земли и удобрений по
подстилающему слою газона
|
|
2.1
|
Доставка и складирование в бурты растительной земли
|
Автосамосвал
|
ЗИЛ-ММЗ-555
|
|
|
|
2.2
|
Распределение растительной земли
|
бульдозерное оборудование
|
ДЗ-37
|
Растительная земля
|
12 м3 / 100м2
|
|
2.3
|
Распределение минеральных удобрений по поверхности участка
|
разбрасыватели минеральных удобрений
|
МЛТИ-РГС
|
Фосфорные, калийные и азотные удобрения
|
330 кг/га
|
|
2.4
|
Распределение органических удобрений по поверхности участка
|
бульдозерное оборудование
|
ДЗ-37
|
торф
|
2000 кг/га
|
|
I I I. Подготовка почвенного слоя под посев семян
газонных трав
|
|
3.1
|
Рыхление и заделка плодородного слоя
|
борон
|
БДН-2.0
|
|
|
|
3.2
|
Прикатывание почвы
|
Кольчато-шпоровый
|
ЗККШ-6
|
|
|
|
I V. Посев семян газонных трав
|
|
4.1
|
Распределение семян газонных трав по поверхности участка
|
сеялка газонных трав
|
МЛТИ-СГУ
|
Мятлик луговой
|
27 кг/га
|
|
|
|
|
Овсяница красная
|
49,8 кг/га
|
|
|
|
|
Райграс пастбищный
|
33,2 кг/га
|
|
4.2
|
Послепосевной полив
|
поливомоечные машины
|
ПМ-130
|
|
2 м3/100 м2
|
|
V. Уход за травостоем.
|
|
5.1
|
Скашивание молодого травостоя
|
газонокосилка
|
Husqvarna 1030-18H Bio Clip
|
|
|
|
5.2
|
Полив молодого травостоя
|
стационарная дождевальная установка
|
СК-16
|
|
2 м3/100 м2
|
|
5.3
|
Аэрация газона
|
навесные аэраторы
|
СК-18
|
|
|
|
5.4
|
Внесение удобрений
|
разбрасыватели минеральных удобрений
|
УСБ-25УР
|
|
|
|
5.5
|
Очистка поверхности газона
|
газоноочистители
|
СК-24
|
|
|
3. Комплектование и расчет автомобильного и машинно-тракторного парка в
соответствии с принятой технологией
механизация озеленение посадочный
3.1 Определение потребности в машинах и механизмах
Потребность в технологических машинах и транспортных
средствах определяется по формуле:
где
- количество агрегатосмен, см.;
-
продолжительность работы, дни
Dр
= 0.8•Dа при Dр
> 10 дней;
Dр
= 0.9•Dа при Dр <10 дней;
Dа - календарный срок проведения работ
Количество агрегатосмен определяется по формуле:
где
- объём данной работы в соответствующих единицах;
-
сменная производительность соответствующей машины или агрегата.
3.1.1 Определение производительности соответствующих
машин и агрегатов при посадке деревьев и кустарников
I. Очистка участка от растительного мусора и посторонних включений
Выборка сухостойных, ветровальных и больных деревьев
Сменная производительность мотопилы Husquarna-359 V в шт
Wсм = Wч•Т•φ
где Wч - часовая производительность, дер./ч
; (2-4 дер.)
Т - сменное время, ч; 8 час.
φ - коэффициент использования сменного
времени; φ=0,8
Wсм = 1 3-20 дер.
Объем дерева ( Vд)
определяется из следующего условия:
Vд =
Пх Д2/4хН
где:
Д- диаметр выбранного дерева (табл.14) на уровне груди, м.;
Н - высота выбранного дерева, м.
Уборка пней

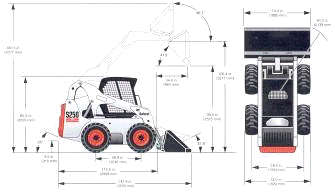

Сменная производительность фрезера Bobcat-853 H в шт
Wсм = Wч•Т•φ
где Wч - часовая производительность, м3/ч
;
Т - сменное время, ч(8);
φ - коэффициент использования сменного
времени (0,8)
Пример: Wсм = 1.25 • 8 • 0.8 = 8 пней.
Измельчение на щепу
Сменная производительность дисковой машины МР-5 в м3
Wсм = Wч•Т•φ
где Wч - часовая производительность, м3/ч
;
Т - сменное время, ч ;
φ - коэффициент использования сменного
времени
Пример: Wсм = 6•8•0,8 = 38,4 м3
Погрузка растительных остатков на транспортное средство и его
перевозка

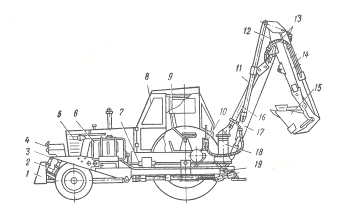

Сменная производительность экскаватора ЭО-2621 в м3/см:
Wсм = q•Kн•3600•(Т/tц)•φ
где q -
вместимость ковша, м3 (0,25 м3);
Kн - коэффициент наполнения ковша (0,9);
Т - сменное время, ч (8 ч);
tц - время цикла, с (15 с);
φ - коэффициент использования сменного
времени (0,8)
Wсм = 0,25•0,9•3600•(8/15)•0,8
Wсм = 324,2 м3
Сменная производительность автосамосвала ЗИЛ - ММЗ -
555 в т/см:
Wсм = (T•q•Кн)/((2•l)/V + t)
где
- сменное время, час (8 ч);
-
грузоподъёмность автомобиля, т (4,5т);
Кн
- коэффициент наполнения кузова (1,2);
-
расстояние перевозки материала, км (20 км);
-
средняя скорость движения, км/ч (50 км/ч);
-
среднее время простоев под погрузкой, разгрузкой и маневрирования, ч (0,2 ч)
Wсм = (8•4,5•1,2)/((2•20)/50 + 0,2)
Wсм = 43,2 т/см
II. Подготовка посадочных ям и траншей
Подвозка растительной земли
Сменная производительность автосамосвала ЗИЛ - ММЗ -
555 в т/см:
Wсм = 43,2 т/см

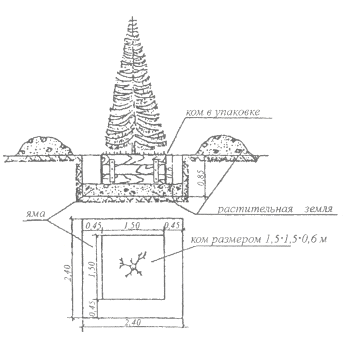

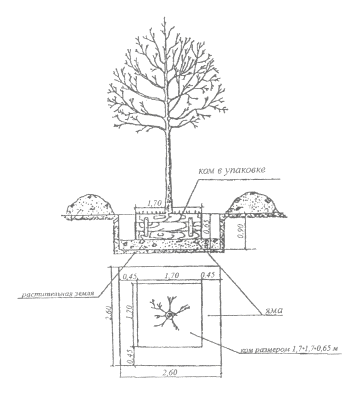

Подготовка посадочных ям

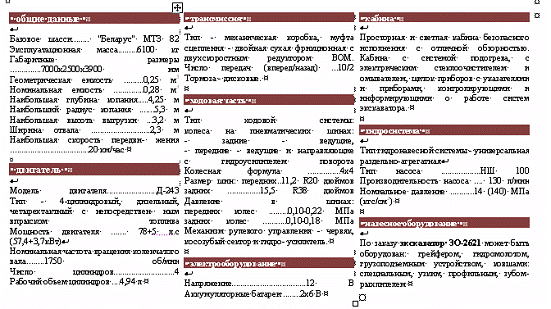

Сменная производительность экскаватора ЭО-2621 в м3/см:
Wсм = q•(Kн/Кр)•3600•(Т/tц)•φ
где q -
вместимость ковша, м3 (0,25 м3);
Kн - коэффициент наполнения ковша (0,9);
Кр - коэффициент разрыхления грунта (1,1);
Т - сменное время, ч (8 ч);
tц - время цикла, с (15 с);
φ - коэффициент использования сменного
времени (0,8)
Wсм = 0,25•(0,9/1,1)•3600•(8/15)•0,8
Wсм = 314,2 м3
Подготовка траншей
Сменная производительность экскаватора ЭТЦ-161 в м3/см:
Wсм = q•(Kн/Кр)•3600•(Т/tц)•φ
где q -
вместимость ковша, м3 (0,161м3);
Kн - коэффициент наполнения ковша (0,9);
Кр - коэффициент разрыхления грунта (1,1);
Т - сменное время, ч (8 ч);
tц - время цикла, с (15 с);
φ - коэффициент использования сменного
времени (0,8)
q = V•n
где V -
объем ковша, м3 (0,023 м3);
n - число ковшей (7)
q = 0,023•7 = 0,161 м3
Wсм = 0,161•(0,9/1,1)•3600•(8/15)•0,8
Wсм = 202,3 м3
III. Погрузка посадочного материала и транспортировка к месту посадки

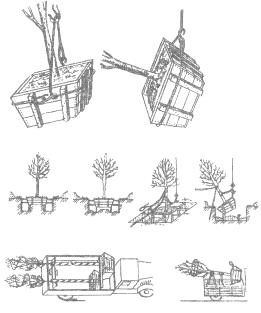

Перевозка деревьев и кустарников к месту посадки

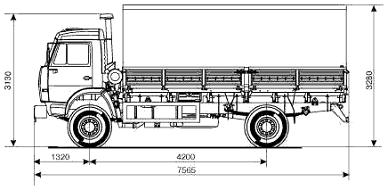

Сменная производительность бортовой машины КАМАЗ -
43253 в шт/см:
Wсм = n1•nc
;
;
nc -
количество ходок за смену, шт.;
-
расстояние перевозки, км (50 км);
-
скорость груженого автомобиля, км/ч (35 км/ч);
-
скорость порожнего автомобиля, км/ч (70 км/ч).
-
сменное время, час (8 ч);
- время
на погрузку и разгрузку, ч (0,4 ч);
и
- время движения к месту посадки и обратно, ч.
Тр
= 0,4 + 50/35 + 50/70 = 2,54 ч
nc =
8/2,54 = 3,14 ≈ 3 шт.
n1 - количество деревьев, перевозимых бортовой
автомашиной, шт:
где
- грузоподъемность автомобиля, т (7,5 т);
- масса
дерева с комом.
Для лиственных деревьев mд.к. = 1125 кг;
n1 = 6 шт.
Wсм = 6 • 3 = 18 шт/см
Для хвойных деревьев mд.к. = 1125 кг;
n1 = 6 шт.
Wсм = 6 • 3 = 18 шт/см
Для кустарников mд.к. = 0,5 кг, поэтому количество
кустарников, перевозимых бортовой автомашиной считаем через объем куста:
n1 = Sа/Sк; Sа = а•b;
где а - ширина кузова автомобиля, см (233,0 см);
b - ширина кузова автомобиля , см (518,9 см);
Sа = 233,0•518,9 = 120903,7 см2
к - площадь, занимаемая одним кустарником, см2
(900 см2).
n1 = 120903,7/900 = 134,3 ≈ 134 шт
Wсм = 134•3 = 402 шт/см

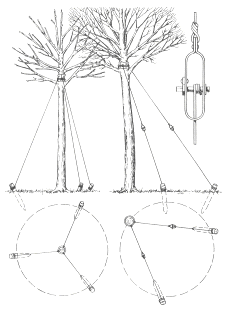

IV. Послепосадочный уход за деревьями и кустарниками
Внесение в корневую зону воды и питательных веществ

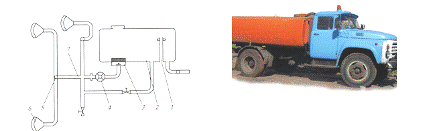

Сменная производительность поливочной машины ПМ - 130 в м3/см:
Wсм = Wч•Т•φ
где Wч - часовая производительность, м3/ч
(60 м3/ч);
Т - сменное время, ч (8 ч);
φ - коэффициент использования сменного
времени (0,8)
Wсм = 60•8•0,8 = 384 м3/см.
.1.2 Определение производительности соответствующих машин и агрегатов при
создании газона обыкновенного на привозной растительной земле
I.
Подготовка подстилающего слоя газона
Срезание плодородного слоя с перемещением растительной земли
Сменная производительность бульдозера ДЗ - 37 в м2/см:
Wсм =
3600•Кb•(((L•sinά - a)•Ly)/((Ly/Uср) + tпов))•T•φ
где Кb - коэффициент использования бульдозера (0,85);
Ly - длина планируемого участка, м (10
м);
- угол
захвата отвала, град (900), sinά = 1;
- часть
полосы, перекрываемая при последующем проходе, м (0,3 м);
Uср - средняя рабочая скорость, м/с (0,74 м/с);
tпов - время поворота, с (80 с);
- число
проходов по одному месту (2);
-
коэффициент использования сменного времени (0,8)
Wсм =
3600•0,85•(((2,1•1 - 0,3)•10)/((10/0,74) + 80)•8•0,8
Wсм
=1885,1 м2/см
Рыхление почвы
Сменная производительность дисковой бороны БДН -га/см:
Wсм = Wч•Т•φ
где Wч - часовая производительность, га/ч
(1,0 га/ч);
Т - сменное время, ч (8 ч);
φ - коэффициент использования сменного
времени (0,8)
Wсм = 1,0•8•0,8 = 6,4 га/см.
II.
Распределение растительной земли и удобрений по подстилающему слою газона
Доставка и складирование в бурты растительной земли
Сменная производительность автосамосвала ЗИЛ - ММЗ -
555 в т/см:
Wсм = 43,2 т/см
Распределение растительной земли
Сменная производительность бульдозера ДЗ - 37 в м2/см:
Wсм =
3600•Кb•(((L•sinά - a)•Ly)/((Ly/Uср) + tпов))•T•φ
где Кb - коэффициент использования бульдозера (0,85);
L - длина отвала, м (2,1 м);
Ly - длина планируемого участка, м (10
м);
- угол
захвата отвала, град (900), sinά = 1;
- часть
полосы, перекрываемая при последующем проходе, м (0,3 м);
-
средняя рабочая скорость, м/с (0,74 м/с);
tпов - время поворота, с (80 с);
- число
проходов по одному месту (2);
-
коэффициент использования сменного времени (0,8)
Wсм =
3600•0,85•(((2,1•1 - 0,3)•10)/((10/0,74) + 80)•8•0,8
Wсм
=1885,1 м2/см
Распределение минеральных удобрений по поверхности участка
Сменная производительность газонной сеялки МЛТИ - РГС
в га/см:
Wсм = Wч•Т•φ
где Wч - часовая производительность, га/ч
(0,6 га/ч);
Т - сменное время, ч (8 ч);
φ - коэффициент использования сменного
времени (0,8)
Wсм = 0,6•8•0,8 = 3,84 га/см.
III.
Подготовка почвенного слоя под посев семян газонных трав
Рыхление плодородного слоя
Сменная производительность дисковой бороны БДН -га/см:
Wсм = 1,0•8•0,8 = 6,4 га/см.
Прикатывание почвы
Сменная производительность гладкого катка Bobcat - 853 в га:
Wсм = 0,1•B•V•Т•φ
В - ширина захвата, м (1,5)
V-
рабочая скорость движения, км/ч (3,5)
Т- продолжительность смены (8)
φ - коэффициент использования сменного
времени (0,8)
Wсм = 0,1•1,5•3,5•8•0,8 = 3,3 га
IV.
Посев семян газонных трав
Распределение семян газонных трав по поверхности участка
Сменная производительность газонной сеялки МЛТИ - РГС
в га/см:
Wсм = Wч•Т•φ
где Wч - часовая производительность, га/ч
(0,6 га/ч);
Т - сменное время, ч (8 ч);
φ - коэффициент использования сменного
времени (0,8)
Wсм = 0,6•8•0,8 = 3,84 га/см.
Предпосевной полив
Сменная производительность поливочной машины ПМ - 130 в м3/см:
Wсм = Wч•Т•φ
где Wч - часовая производительность, м3/ч
(60 м3/ч);
Т - сменное время, ч (8 ч);
φ - коэффициент использования сменного
времени (0,8)
Wсм = 60•8•0,8 = 384 м3/см.
V.
Уход за травостоем
Скашивание молодого травостоя
Сменная производительность райдера Husqvarna 1030-18 H Bio Clip в га/см:
Wсм = Wч•Т•φ
где Wч - часовая производительность, м3/ч
(60 м3/ч);
Т - сменное время, ч (8 ч);
φ - коэффициент использования сменного
времени (0,8)
Wсм = 6180•8•0,8 = 39552 м2/см
= 3,96 га/см.
Полив молодого травостоя
Сменная производительность стационарной дождевальной
установки СК - 16:
Wсм = Wч•Т•φ
где Wч - часовая производительность, м3/ч
(2,88 м3/ч);
Т - сменное время, ч (8 ч);
φ - коэффициент использования сменного
времени (0,8)
Wсм = 2,88•8•0,8 = 18,4 м3/см.
Аэрация газона
Сменная производительность навесного аэратора СК - 18
в га/см:
Wсм = Wч•Т•φ
где Т - сменное время, ч (8 ч);
φ - коэффициент использования сменного
времени (0,8)
Wч - часовая производительность, га/ч
Wч = 0,1•V•b
V - скорость трактора, км/ч (2,6 км/ч);
b - ширина захвата, м (1,4 м)
Wч = 0,1•2,6•1,4 = 0,364 га/ч
Wсм = 0,364•8•0,8 = 2,33 га/см.
Внесение удобрений
Сменная производительность разбрасывателя минеральных
удобрений УСБ - 25УР в га/см:
Wсм = Wч•Т•φ
где Wч - часовая производительность, га/ч
(1,308 га/ч);
Т - сменное время, ч (8 ч);
φ - коэффициент использования сменного
времени (0,8)
Wсм = 1,308•8•0,8 = 8,37 га/см.
Очистка газона

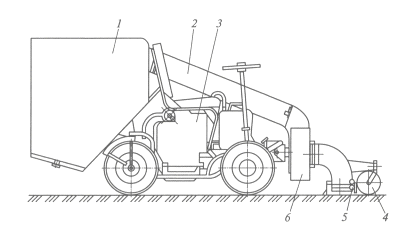

Сменная производительность газоноочистителя СК - 24 в
м2/см:
Wсм = Wч•Т•φ
где Wч - часовая производительность, м2/ч
(1200 м2/ч);
Т - сменное время, ч (8 ч);
φ - коэффициент использования сменного
времени (0,8)
Wсм = 1200•8•0,8 = 7680 м2/см.
3.1.3 Определение производительности соответствующих машин и агрегатов
при строительстве дорожек и площадок
Основные планировочные работы
Сменная производительность BOBCAT S250, в га/см:
Wсм = Wч•Т•φ
где Wч - часовая производительность, м2/ч
(1450 м2/ч);
Т - сменное время, ч (8 ч);
φ - коэффициент использования сменного
времени (0,8)
Wсм = 1450•8•0,8 = 9280 м2/см
=0,93 га/см.
Доставка и материалов
Сменная производительность автосамосвала ЗИЛ - ММЗ -
555 в т/см:
Wсм = 43,2 т/см
Полив
Сменная производительность поливочной машины ПМ - 130 в м3/см:
Wсм = 60•8•0,8 = 384 м3/см.
3.1.4 Определение объемов земляных масс
а) объем земли, вынутой при выкопке ям
Vr1
= Vя * nд = 3.07 * 53 = 162,71м3
где Vя - объем ямы, м3;
nд - количество пересаживаемых
деревьев, шт.
Кустарник:
Vr2
= 0.5*0.5*0.5*530=66.25 м3
Vr3
= 0.5*0.5*170= 42,5 м3
Vr=162,71+66,25+42.5=
271,46 м3
б) объем подвозимой растительной земли, необходимой для
засыпки корневой системы
Vр.з1. = (Vя - Vк - Vg)*ng = (3.07 - 0.6 - 0.3*3.07) * 53 =
82,097 м3,
Vр.з.2 = (Vя - Vк - Vg)*ng =(0.125-0.0-0.3*0.125)*530= 46,375 м3,
Vр.з.3 = 42,5* 0.3 = 12,75 м3,
Vр.з. = 82,097+46,375+12,75= 141,222 м3,
берем только 25 % - Vр.з. = 35,3 м3
где Vk - объем кома, м3,
Vg - объем земли на месте посадки, м3,
Vg = 0.3 * Vя, м3.
б) Объем земли, вынутой при создании корыта для
дорожек и площадок:
Vдор. = Sдор.·hкорыта
где Sдор. - площадь дорожек и площадок
hкорыта - глубина корыта
Vдор. = 4140·0,3 = 1242 м3
Объем оставшейся земли:
Vземли = Vγ общ - Vз.общ + Vдор.
Vземли = 271,46 - 35,3 + 1242 = 1478,16 м3
в) объем подвозимой растительной земли, необходимой для
газона
Vгаз. = Sгаз.·hслоя ·0,5
где Sгаз. - площадь газона
hслоя - толщина насыпаемого плодородного слоя
коэффициент 0,5 вводим в связи с тем, что почва II группы
Vгаз. = 4870 · 0,15 · 0,5 = 365,25 м3
mгаз. = Vгаз * угаз = 365,25м3 * 1.4 = 511,35 т
г) объем подвозимого песка и торфа, необходимых для газона
Vпес. = Sгаз.·hслоя
где Sпес. - площадь газона
hслоя - толщина насыпаемого плодородного слоя
Vпес. = 4870 · 0,01 = 48,7м3
mгаз. = Vгаз * угаз = 48,7 м3 * 1.4 = 68,18т
3.2 Механизированная технология пересадки посадочного материала
древесно-кустарниковых работ
Пересадка в настоящее время проводится в течение всего
года (в весенне-осенний, летний и зимний периоды). В зависимости от сезона
работ пересадку производят с оголенной корневой системой, с комом в жесткой
упаковке, с комом в мягкой упаковке и без упаковки с замороженным комом. Это
позволяет значительно расширить сроки проведения работ.
В данном случае объектом озеленения является
придомовая территория, посадочный материал крупномерный. В этой связи
посадочный материал должен поставляться на объект озеленения обязательно с
комом, не зависимо от сроков его пересадки. Чтобы не повредить корневую
систему, ком упаковывается в тару.
Согласно заданию для посадки предполагается 53
деревьев, 530 кустарников для создания из них декоративных групп и 340
кустарников для создания однорядной живой изгороди (170 п.м.). В данной работе
предлагается посадку деревьев и кустарников начинать 20 апреля до 20 мая , до
начала распускания почек.
Процесс пересадки крупномерного посадочного материала
складывается из следующих операций:
. Отбор и подготовка посадочного материала
Посадочный материал деревьев и кустарников берут из
декоративных питомников. В данном случае проектом предлагается доставлять
посадочный материал из Ивантеевского питомника, который расположен
приблизительно в 50 километрах от объекта озеленения.
Деревья-саженцы лиственных пород в возрасте 10 лет
необходимо брать в естественном безлиственном состоянии с комом земли и в
упаковке, аналогичным образом из питомника поставляются кустарники для создания
групп в возрасте 5-10 лет.
Таблица 8. Характеристика посадочного материала.
|
Показатели
|
Размерность
|
Группа посадочного материала
|
|
|
деревья
|
кустарники
|
|
Высота саженцев
|
м
|
3,5
|
0,5
|
|
Высота штамба
|
м
|
2
|
-
|
|
Диаметр штамба
|
см
|
4,5
|
-
|
|
Размер земляного кома
|
м
|
1×1×0,6
|
-
|
2. Подготовка посадочных ям.
Подготовка посадочных ям осуществляется в порядке
очередности проектируемых операций за несколько дней до посадки лиственных,
хвойных деревьев и кустарников.
Ямы выкапываются размером в зависимости от размера и
формы кома в соответствии со СНиП. Стенки ям должны быть отвесными.
. Выкопка посадочного материала.
Деревья в возрасте 10 лет выкапывают с округлым комом
в следующем порядке:
ком земли со всех сторон подкапывают по окружности;
обрез кома по нижней окружности при подкапывании закругляют;
после окапывания ком туго обертывают мешковиной,
затягивают и прочно сшивают края шпагатом.
Затем дерево заваливают набок, расправляют остальную
часть упаковки, натягивают вокруг кома и обшивают его шпагатом. Дополнительно
для укрепления ком обертывают мягкой веревкой.
. Погрузка и транспортировка выкопанных деревьев.
Погрузка осуществляется следующим образом. Под
упакованный ком поводят толстую веревку и петлей свободного конца цепляют за
крюк стрелы автокрана (ни в коем случае нельзя дерево поднимать за ствол).
Кроны растений аккуратно стягивают мягким шпагатом, растения тщательно
укрепляют.
Затем растение поднимают и в полу наклонном положении
грузят в кузов автомашины. На задний борт кузова укладывают и закрепляют
мешковину или соломенные маты. Погрузку растений ведут от заднего борта в полу
наклон назад, ставя их, плотно друг к другу. После погрузки растения надо
медленно перевозить к местам посадки.
. Посадка.
Подготовка посадочных мест осуществляется в
соответствии с рабочим чертежом, размер выкопанной ямы зависит от размера кома.
Посадочные места подготавливают с помощью экскаваторов. Центр ямы отмечается
небольшим колышком для центрирования растения при посадке. Дерево с комом земли
устанавливают строго в центр посадочной ямы с помощью автокрана. Положение
дерева по высоте уточняют до установки на месте путем измерения толщины кома и
глубины ямы, считая от проектной поверхности до уровня земляной подушки.
Подготовленную подушку выравнивают и утрамбовывают. Прикорневой ком освобождают
от упаковки после установки дерева в яму. После освобождения кома от упаковки
яму засыпают землей, уплотняя ее во избежание образования пустот
. Уход за пересаженными растениями.
После засыпки кома вокруг растения устраивают
приствольные лунки с диаметром, равным диаметру ямы. По краям лунки устраивают
валик высотой 4-5 см, который не позволяет воде растекаться в разные стороны
при поливе. Затем почву обильно поливают до полного насыщения
Деревья в возрасте 10 лет подвязывают к деревянным
кольям, доходящим до нижних ветвей кроны. После полива почва может просесть, а
растение - наклониться. Для выправления наклонившегося после полива растения
яму раскапывают, не задевая при этом ком, и осторожно, без рывков оттягивают
дерево в сторону, обратную наклону, а затем подсыпают землю.
При посадке желательно в почву по границе кома внести
стимулятор роста.
Ведомость 1. Технологическая карта работ по посадке деревьев и кустарников
в садово-парковом строительстве
|
№ операции
|
Наименование операции
|
Годовой объем работ
|
Календарный период работы
|
Календарный срок выполнения работ в днях
|
Состав агрегата
|
Сменная производительность
|
Количество рабочих смен
|
Потребное количество агрегатов
|
|
|
|
Дата начала работ
|
Дата окончания работ
|
|
Марка трактора
|
Марка машины
|
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
|
I. Очистка участка от растительного мусора и
посторонних включений
|
|
1.1
|
Выборка сухостойных, ветровальных и больных деревьев.
|
10шт
|
05.04
|
08.04
|
4
|
-
|
Husquarna - 359 V
|
3 шт.
|
3,3
|
1
|
|
1.2.
|
Уборка пней.
|
10шт
|
08.04
|
09.04
|
2
|
Bobcat
|
Bobcat 853 Н
|
8 шт.
|
1,25
|
1
|
|
1.3.
|
Измельчение на щепу
|
6 м3
|
05.04
|
08.04
|
4
|
ТДТ-55
|
МР-5
|
38,4 м3
|
0,17
|
1
|
|
1.4.
|
Погрузка и перевозка растительного мусора на транспортное
средство.
|
6 м3
|
05.04
|
05.09
|
150
|
ЗИЛ-ММЗ-555
|
ЭО-2621
|
314,2 м3
|
0,02
|
1
|
|
1.5
|
Подвозка растительной земли
|
35,3 м3
|
20.04
|
20.05
|
30
|
ЗИЛ-ММЗ-555
|
Bobcat 853 Н
|
314,2 м3
|
0,11
|
1
|
|
1.6
|
Подготовка посадочных ям и траншей
|
141,222 м3 42,5 м3
|
20.04
|
20.05
|
30
|
МТЗ-80
|
ЭО-2621 ЭТЦ-161
|
314,2 м3 202,3 м3
|
0,45 0,21
|
1
|
|
1.7
|
Засыпка посадочных мест растительной землей
|
35,3 м3
|
20.04
|
20.05
|
30
|
вручную
|
|
II. Транспортировка посадочного материала к месту
посадки.
|
|
2.1
|
Погрузка: деревьев кустарников и перевозка к месту посадки
|
53 шт 870 шт
|
20.04
|
20.05
|
30
|
|
КС-2561 вручную КАМАЗ- 43253
|
18.
|
2,9 2,16
|
1
|
|
III. Посадка деревьев и кустарников.
|
|
3.1
|
Разгрузка и посадка деревьев на постоянные места
|
53 шт 8
|
20.04
|
20.05
|
30
|
ЗИЛ-130
|
КС-2561
|
18
|
2,9
|
1
|
|
3.2
|
Разгрузка и посадка кустарника на постоянные места
|
5 870
|
20.04
|
30
|
Вручную
|
430
|
2,16
|
1
|
|
3.3
|
Засыпка корневой системы (кома)
|
141,222 м3
|
20.04
|
20.05
|
30
|
вручную
|
|
IV. Послепосадочный уход за деревьями и кустарниками.
|
|
4.1
|
Внесение в корневую зону воды и питательных веществ.
Гетероауксин Вода
|
9230 л 41535л
|
20.04
|
20.08
|
120
|
ЗИЛ-130
|
ПМ-130
|
384 л
|
132,2
|
2
|
|
4.2
|
Рыхление приствольных кругов
|
265м2
|
20.04
|
01.09
|
150
|
вручную
|
3.3 Механизированная технология создания газона
Согласно исходным данным, требуется создать
обыкновенный газон.
Обыкновенные садово-парковые газоны составляют
наибольшую часть травянистого покрова садов и парков, бульваров, центральных
районов лесопарков, внутриквартальных территорий, межрайонных объектов.
Основные требования к обыкновенным газонам - это,
прежде всего, устойчивость к механическим повреждениям, долговечность,
декоративность, теневыносливость.
Для создания обыкновенных газонов применимы
широколистные злаковые травы с разнообразными типами кущения куста:
корневищные, рыхлокустовые и корневищно-рыхлокустовые. При этом используют
смеси трех или пяти видов трав, таких, как мятлик луговой, овсяница красная,
полевица обыкновенная, райграс пастбищный. В южных районах России используют
полевицу волосовидную, овсяницу овечью, житняк, костер безостый, паспалум
двухрядный, гребенник.
1. Подготовка почвы
Почва на участке принадлежит ко II группе, а значит, нуждается в
плодородной добавке.
Поверхность участка под газон должна быть
спланированной по проектным отметкам вертикальной планировки объекта и общей
организации поверхностного и внутрипочвенного стока вод. Как правило, при
устройстве газона на лужайках, полянах в парках, на партерных участках
необходимо соблюдать уклоны поверхности в пределах 5...6 %о. При уклоне в 3 %о
и менее создаются неблагоприятные условия для стока вод.
Перед устройством газона сначала готовят основание.
Подготовка основания включает операции:
) подготовку подстилающего слоя (подпочвы);
) подготовку корнеобитаемого почвенного слоя из
плодородной земли.
Толщина корнеобитаемого слоя земли должна быть в
пределах 15...20 см. Такая толщина необходима для развития корневых систем
злаковых трав.
Если на объекте не имеется существующий плодородный
слой почвы, то верхний слой сгребают и заменяют на плодородный. Далее на
участках, отводимых под газоны, поверхность выравнивают по проектным отметкам
без учета толщины корнеобитаемого слоя
После планировки в соответствии с предварительными
анализами вносят основные удобрения (органические и минеральные), равномерно их
рассеивают по поверхности и заделывают в почву боронами на глубину 3-5 см.
Также вносят известь 0,23 т/га.
. Посев семян газонных трав
В массовом зеленом строительстве семена высевают в течение
всего периода вегетации. Посев лучше всего осуществлять в безветренную сухую
погоду при температуре воздуха не ниже 14-15 °С.
Норму высева семян рассчитывают по формуле:
Где Nс - норма высева;
n - расчётная норма высева (при 100% всхожести) семян в чистом
виде данного вида трав, кг/га
Р - процент участия данного вида в травосмеси в чистом
виде, %
D - фактическая хозяйственная годность семян, %.
В данном случае применяется травосмесь, состоящая из
50 % мятлика лугового (при всхожести 50 %), 30 % овсяницы красной (при
всхожести 60 %), 20% рейгеса пастбищного (при хозяйственной годности 80%)
Расчёт нормы высева ведётся на 1 га:
Мятлик луговой - N1 = 27*50:50 = 27 кг,
Овсяница красная - N2 = 100*30:60 = 49,8 кг,
Райграс пастбищный: - N3 = 133*20:80 = 33,2 кг
Всего на I га площади газона семян требуется:
N = N1 + N2 + N3
N = 27 + 49,8 + 33,2= 110 кг/га
На всю площадь проектируемого участка - 0,487
потребуется 53,57 кг газонных трав.
. Уход за посевами
Большое значение имеет своевременный уход за посевами
и всходами трав, который заключается в поливе, прополке сорняков и скашивании.
Полив (орошение). Полив или орошение газона
рекомендуется проводить до увлажнения почвы на глубину корнеобитаемого слоя -
15...20 см. Поверхностные поливы малоэффективны.
Норма полива зависит от почвенно-климатических условий
местности, погодных факторов и биологии развития трав.
Общее число поливов за сезон может составлять от 12 до
18 раз и более. Поливают газоны сразу же после скашивания травостоя.
Скашивание травостоя. Для активизации
дерновообразовательного процесса и кущения трав, повышения устойчивости газона
к воздействиям среды и его декоративности требуется систематическое скашивание
травостоя.
При скашивании газона газонокосилками необходимо
регулировать высоту обрезки трав. Нельзя срезать более 1/3 здоровой поверхности
листьев и побегов.
Обыкновенные газоны необходимо скашивать не ниже
высоты травостоя в 4...5 см.
Травостой молодого газона необходимо начинать
скашивать, когда побеги достигнут высоты 12...15 см.
Кратность скашивания обыкновенных газонов - один раз в
декаду. В среднем на сезон травостой обыкновенного газона скашивают 5-10 раз.
Последний раз в сезоне газоны скашивают примерно за
25-30 дней до наступления морозов, чтобы трава успела окрепнуть и накопить
достаточное количество питательных веществ. Срезанную траву убирают, чтобы
дернина не выпревала под оставленными после косьбы валиками.
Борьба с сорной растительностью.
Основное профилактическое мероприятие по борьбе с сорняками
-систематическое скашивание травостоя. Также для этих целей используют
гербициды. Эти химические вещества проникают в растительный организм, вызывая
полное нарушение обмена веществ, приводящее к гибели. Гербициды губительно
действуют на двудольные растения, не повреждая при этом злаковых газонных трав.
Гербициды не токсичны для человека и теплокровных животных. Гербициды применяют
1 раз за сезон.
Кроме гербицидов используют серно- и фосфорнокислый
аммоний, железный купорос и др.
Механическая обработка дернины
(аэрация).
Для поддержания нормального водного и воздушного
режимов и интенсификации жизнедеятельности растений применяют следующие виды
обработки дернины:
прочесывание поверхности газона, или обработка
поверхности дернины с помощью металлических грабель или специальных ротационных
щеток; при этом с поверхности газона удаляются мусор, старая отмершая трава
(войлок); разрушается мох, разрыхляется верхний слой почвы, создаются
благоприятные условия для нормального развития трав.
прокалывание дернины, или обработка с помощью
специальных борон или игольчатых катков, обеспечивающих разрушение войлочного
слоя, препятствующего нормальной жизнедеятельности травостоя. Прокалывание
способствует уничтожению корки и прониканию к корням растений воздуха, влаги и
питательных веществ при подкормках газона.
Прокалывание дернины выполняется на глубину 8...10 см
полыми трубками, закрепленными на специальном катке. С помощью такого катка
делается 80 проколов на 1 м2 газона.
Землевание.
Землевание газона - это мероприятие, направленное на
создание благоприятных условий роста и развития травостоя, а также укрепления
дернины. На поверхность газона наносят слой перегноя или плодородной садовой
земли толщиной не более 2...4 см. Работу проводят через каждые 2-3 года, осенью,
после последнего скашивания. Норма расхода смеси - 80 г/м2.
Защита от вредителей и болезней.
Вредителями травостоя газона являются долгоносик и
личинки майского жука. Из грибных заболеваний распространены фузариоз, бурая и
розовая пятнистость. Из известных различных методов борьбы рекомендуется
использовать биологические методы. Употребление химикатов в большинстве случаев
наносит вред культурному газону.
Ремонт газонов.
Ремонт может быть текущий, проводимый ежегодно и
заключающийся в восстановлении травостоя на локальных участках; капитальный,
проводимый через каждые 5-10 лет в зависимости от состояния газона.
Капитальный ремонт газонов сводится к полному
восстановлению газона на большой площади объекта. Это работы по вспашке и
боронованию всего участка, его выравниванию, добавлению растительной земли по
проектным отметкам, програбливанию, внесению удобрений, посеву и заделке семян,
орошению и последующему уходу.
К текущему ремонту относятся работы по рыхлению
вытоптанных участков, програбливанию и выравниванию поверхности и подсеву семян
газонных трав с их последующей заделкой.
Ведомость 2. Технологическая карта создания
партерного газона на естественных почвах
|
№ операции
|
Наименование операции
|
Годовой объем работ
|
Календарный период работы
|
Календарный срок выполнения работ в днях
|
Состав агрегата
|
Сменная производительность
|
Количество рабочих смен
|
Потребное количество агрегатов
|
|
|
|
Дата начала работ
|
Дата окончания работ
|
|
Марка трактора
|
Марка машины
|
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
|
I. Очистка участка от растительного мусора и
посторонних включений
|
|
1.1
|
Выборка сухостойных, ветровальных и больных деревьев.
|
10шт
|
05.04
|
05.09
|
150
|
-
|
Husquarna - 359 V
|
3 шт.
|
3,3
|
1
|
|
1.2.
|
Уборка пней.
|
10шт
|
05.04
|
05.09
|
150
|
Bobcat
|
Bobcat 853 Н
|
8 шт.
|
1,25
|
1
|
|
1.5.
|
Измельчение на щепу
|
6 м3
|
05.04
|
05.09
|
150
|
ТДТ-55
|
МР-5
|
38,4 м3
|
0,17
|
1
|
|
1.7.
|
Погрузка и перевозка растительного мусора на транспортное
средство.
|
6 м3
|
05.04
|
05.09
|
150
|
ЗИЛ-ММЗ-555
|
ЭО-2621
|
314,2 м3
|
0,02
|
1
|
|
II. Подготовка подстилающего слоя газона
|
|
2.1
|
Рыхление почв
|
0,487 га
|
20.04
|
20.07
|
60
|
Т-25
|
БДН-2,0
|
6,4 га
|
0,08
|
1
|
|
II. Предварительная подготовка почвы под посев
|
|
3.1
|
Доставка и складирование в бурты растительной земли и песка
|
511,35 т 68,18 т
|
20.04
|
20.07
|
60
|
ЗИЛ-ММЗ-555
|
ЗИЛ-ММЗ-555
|
43,2 т
|
11,8 21,3
|
1
|
|
3.2
|
Распределение растительной земли
|
4870 м2
|
20.04
|
20.07
|
60
|
МТЗ-80
|
ДЗ-37
|
1885,1 м2
|
2,6
|
1
|
|
3.3
|
Распределение минеральных удобрений по поверхности участка
|
0,487га
|
20.04
|
20.07
|
60
|
Т-25
|
МЛТИ-РГС
|
3,84 га
|
0,13
|
1
|
|
3.4
|
Распределение органических удобрений по поверхности участка
|
0,487га
|
20.04
|
20.07
|
60
|
Т-25
|
БДН-2,0
|
6,4 га
|
0,08
|
1
|
|
IV. Подготовка почвенного слоя под посев семян
газонных трав
|
|
4.1
|
Рыхление и заделка плодородного слоя
|
0,487га
|
20.04
|
20.07
|
60
|
Т-25
|
БДН-2.0
|
6,4 га
|
0,08
|
1
|
|
4.2
|
Прикатывание почвы
|
0,487га
|
20.04
|
20.07
|
60
|
Bobcat
|
Bobcat 853 Н
|
3,3 га
|
0,15
|
1
|
|
III. Посев семян газонных трав
|
|
4.1
|
Распределение семян газонных трав по поверхности участка
|
0,487 га
|
20.04
|
20.07
|
60
|
Т-25
|
МЛТИ-РГС
|
3,84 га
|
0,13
|
1
|
|
4.2
|
Послепосевной полив
|
97,4 м3
|
20.04
|
20.07
|
60
|
ЗИЛ-130
|
ПМ-130
|
384 м3
|
0,25
|
1
|
|
IV. Уход за травостоем
|
|
5.1
|
Скашивание молодого травостоя
|
0,487га
|
20.05
|
20.09
|
120
|
-
|
Husqvarna 1030-18H Bio Clip
|
3,96 га
|
0,12
|
1
|
|
5.2
|
Полив молодого травостоя
|
4870 м2
|
20.06
|
30.08
|
90
|
-
|
СК-16
|
18 м2
|
-
|
270
|
|
5.3
|
Аэрация газона
|
0,487га
|
20.07
|
30.08
|
60
|
Т-25
|
СК-18
|
2,33 га
|
0,2
|
1
|
|
5.4
|
Внесение удобрений
|
0,487га
|
20.05
|
20.09
|
120
|
Т-25
|
УСБ25УР
|
8,37 га
|
0,06
|
1
|
|
5.5
|
Очистка поверхности газона
|
4870м2
|
01.05
|
30.10
|
150
|
-
|
СК-24
|
7680 м2
|
0,6
|
1
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3.4 Механизированная технология строительства дорожек
На данном объекте создаются щебеночно-набивные покрытия. Они используются
для создания транспортной сети многопосещаемых объектов общественного
пользования и жилых кварталов.
1. Подготовка корыта (насыпи).
Корыто (насыпь) создаётся с помощью
землеройно-транспортных машин.
2. Создание профиля.
Профиль дороги создастся вручную с применением шаблона
или механизировано с помощью автогрейдера или бульдозера с профильным ножом.
Дну полотна придают выпуклый профиль с поперечными уклонами. Профиль дна корыта
проверяют с помощью специального деревянного шаблона, а продольные уклоны -
геодезическими инструментами.
Уклоны должны быть:
· поперечный - 0,03-0,04;
· продольный - более 0,005-0,006.
. Укладка нижнего подстилающего слоя из щебня.
На готовое грунтовое основание рассыпается щебень
(толщина уплотнённого слоя 9-14 см, марка плотности щебня от М500 до М1000).
Слой щебня разравнивается бульдозером. Окончательное
профилирование поверхности ведётся вручную.
Щебень увлажняют водой (15 л на 1 м2)
Далее укатывают катком массой 5-10 т с проходом по
одной полосе 5-7 раз:
а) первая укатка - "обжимка" россыпи,
устойчивое положение щебня;
б) вторая укатка - взаимозаклинивание щебня,
достигается жесткость основания;
в) третья укатка - образование плотной коры верхней
поверхности основания путём расклинивания оставшихся пор щебнем мелких фракций.
. Укладка нижнего подстилающего слоя (основания) из
шлака.
Толщина уплотнённого слоя не более 15 см.
Шлак в неуплотнённом состоянии поливают водой (30 л на
1 м3).
Слой шлака разравнивается бульдозером, профилируется.
Уплотняют шлак вначале лёгкими катками массой 5 - 6 т
без полива, а - тяжёлыми (10-12 т) катками с поливом малыми дозами (15 л/м2).
После укатки шлаковое основание следует поливать 10-12
дней из расчёта 2,5 л на 1 м3 неуплотнённого шлака.
. Проверка готовности щебёночного основания.
Щебёночная поверхность считается подготовленной, когда
кусок щебёнки, брошенный под вальцы катка, раздавливается
. Укладка изоляционного слоя.
Укладывают изоляционный слой из упруговлагоёмких
материалов (толщина слоя < 5 см.)
7. Укладка верхнего покровного слоя.
Верхний слой делают из высевок гранитных пород фракций
0,1 - 10 мм (толщина слоя 4 см) или спецсмесей. Высевки разравниваются по
шаблону.
Поливаются водой (10 л на 1 м ).
Затем производится укатка катком массой 2 - 4т с
проходом от бровки дорожки до её середины, с проходом по одной полосе 5 раз.
После этого высевки необходимо прокатать катком массой
1 т.
Проверку готовности покрытия проводят тонкой, круглой
спицей. Она должна вытаскиваться из грунта без нарушения целостности верхнего
слоя
Дорожные одежды
|
Номер п/п
|
Название слоя
|
Назначение
|
Применяемый материал
|
Толщина слоя, см
|
|
1
|
Дорожное земляное основание (корыто).
|
- Опора всех остальных элементов одежды. - Воспринимает
нагрузки от движения пешеходов и транспорта.
|
- Устраивают его либо срезкой верхнего слоя земли на
глубину, равную толщине дорожной одежды, либо насыпкой грунта до проектных
отметок. - Обязательным условием при устройстве "корыта" является
крепление его приграничных линий бордюром.
|
|
|
2
|
Подстилающий или упруговлагоёмкий слой.
|
- Служит для снижения нагрузок на земляное основание от
движения пешеходов и транспорта, а также для аккумулирования и передачи влаги
основанию по продольным уклонам или верхнему покрытию.
|
- Из крупнозернистого песка. - Из смеси упруговлагоёмких
материалов с пиритовыми огарками.
|
5 - 6 15 - 20
|
|
3
|
Основание.
|
- Главный несущий конструктивный элемент, определяющий
степень прочности и долговечности всей конструкции
|
- Из инертных материалов.
|
12-14 - пешеходная часть 25-30 - проезжая часть
|
|
4
|
Изоляционный слой.
|
- Сохраняет долговечность дорожного покрытия. - Способен
аккумулировать влагу и предавать ее постепенно высыхающему верхнему
специальному покрытию, снижая при этом образование пыли и устраняя дискомфорт
для пешеходов. - Препятствует проникновению специальной смеси верхнего
покрытия в инертный материал.
|
- Выполняется из упрогоемких материалов в смеси с
пиритовыми огарками (или без них).
|
До 50
|
|
5
|
Верхнее покрытие.
|
- Непосредственно принимает нагрузку от движущихся
пешеходов и транспорта. - Оно может быть твердым или мягким.
|
- Твердое покрытие из асфальтобетона, железобетонных или
керамических плиток, камня или клинкера и кирпича. - Мягкое покрытие из
специальной смеси инертных, вяжущих и упругих материалов.
|
Пешеходное - 4 Транспортное - 10-15
|
Ведомость 3. Технологическая карта работ по созданию дорожек и площадок
|
№ операции
|
Наименование операции
|
Годовой объем работ
|
Календарный период работы
|
Календарный срок выполнения работ в днях
|
Состав агрегата
|
Сменная производительность
|
Количество рабочих смен
|
Потребное количество агрегатов
|
|
|
|
Дата начала работ
|
Дата окончания работ
|
|
Марка трактора
|
Марка машины
|
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
|
I. Подготовка корыта
|
|
|
1.1
|
Подготовка корыта
|
4140 м2
|
|
|
|
Bobcat 853 H
|
ковш
|
0,93 га
|
0,04
|
1
|
|
1.2
|
Создание профиля
|
4140 м2
|
|
|
|
Вручную
|
|
|
II. Укладка нижнего подстилающего слоя из щебня
|
|
|
2.1
|
Доставка и укладка щебня
|
632,8т
|
|
|
|
|
ЗИЛ-ММЗ-555
|
43,2 т
|
14,6
|
2
|
|
2.2
|
Разравнивание щебня
|
4140 м2
|
|
|
|
Bobcat 853 H
|
грейдер
|
0,93 га
|
0,04
|
1
|
|
2.3
|
Профилирование щебня
|
4140 м2
|
|
|
|
вручную
|
|
|
2.4
|
Увлажнение щебня
|
62,1 м3
|
|
|
|
ЗИЛ -130
|
ПМ -130
|
384 м3
|
0,16
|
1
|
|
2.5
|
Укатывание щебня катком массой 5-10 т
|
4140 м2
|
|
|
|
Bobcat 853 H
|
виброкаток
|
0,93 га
|
0,2
|
1
|
|
III. Укладка нижнего подстилающего слоя из шлака
|
|
|
|
3.1
|
Доставка и укладка шлака
|
662,4 т
|
|
|
|
|
ЗИЛ-ММЗ-555
|
43,2 т
|
15,3
|
2
|
|
3.2
|
Полив шлака
|
19,9 м3
|
|
|
|
ЗИЛ -130
|
ПМ -130
|
384 м3
|
0,05
|
1
|
|
3.3
|
Разравнивание шлака
|
4140 м2
|
|
|
|
Bobcat 853 H
|
грейдер
|
0,93 га
|
0,04
|
1
|
|
3.4
|
Укатывание шлака катком массой 2-4 т
|
4140 м2
|
|
|
|
Bobcat 853 H
|
виброкаток
|
0,93 га
|
0,2
|
1
|
|
3.5
|
Укатывание шлака тяжелым катком массой 10-12 т с поливом
|
4140м2, 41,4 м3
|
|
|
|
Bobcat 853 H ЗИЛ -130
|
виброкаток, ПМ -130
|
0,93 га 384 м3
|
0,2 0,1
|
1 1
|
|
3.6
|
Полив шлака в теч. 10-12 дней
|
41,4м3
|
|
|
|
ЗИЛ -130
|
ПМ -130
|
384 м3
|
0,1
|
1
|
|
IV. Укладка изоляционного слоя
|
|
|
|
4.1
|
Укладка изоляционного слоя
|
4140 м2
|
|
|
|
вручную
|
|
|
|
V. Укладка верхнего покровного слоя
|
|
|
|
5.1
|
Доставка и укладка гранитной высевки
|
264,9 т
|
|
|
|
|
ЗИЛ-ММЗ-555
|
43,2 т
|
6,1
|
2
|
|
5.2
|
Разравнивание высевки с помощью шаблона
|
4140 м2
|
|
|
|
вручную
|
|
|
5.3
|
Полив высевки
|
41,4м3
|
|
|
|
ЗИЛ -130
|
ПМ -130
|
384 м3
|
0,1
|
1
|
|
5.4
|
Укатывание высевки катком массой 2-4 т с поливом
|
4140м2
|
|
|
|
Bobcat 853 H
|
виброкаток
|
0,93 га
|
0,2
|
1
|
|
5.5
|
Полив высевки в теч. 4-5 дней
|
41,4 м3
|
|
|
|
ЗИЛ -130
|
ПМ -130
|
384 м3
|
0,01
|
1
|
|
5.6
|
Укатка высевки катком массой 1 т
|
4140 м2
|
|
|
|
Bobcat 853 H
|
виброкаток
|
0,93 га
|
0,04
|
1
|
|
|
|
|
|
|
|
|
|
|
|
|
Ведомость 4. Допустимый календарный период проведения работ
|
№ п/п
|
Наименование работ
|
Календарный период
|
Продолжит. календарного периода в днях
|
Рабочий срок выполнения работ, в днях
|
Примечание
|
|
|
Дата начала работ
|
Дата окончания работ
|
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
|
1
|
Выборка сухостойных, ветровальных и больных деревьев.
|
15.04
|
15.04
|
1
|
1
|
|
|
2
|
Уборка пней.
|
16.04
|
16.04
|
1
|
1
|
|
|
5
|
Измельчение на щепу
|
17.04
|
17.04
|
1
|
1
|
|
|
7
|
Погрузка и перевозка растительного мусора и посторонних
включений на транспортное средство.
|
18.04
|
18.04
|
1
|
1
|
|
|
8
|
Подвозка растительной земли
|
19.04
|
19.04
|
1
|
1
|
|
|
9
|
Подготовка посадочных ям и траншей
|
20.04
|
23.04
|
4
|
4
|
|
|
10
|
Засыпка посадочных мест растительной землей
|
22.04
|
29.04
|
8
|
8
|
|
|
11
|
Погрузка и перевозка к месту посадки
|
22.04
|
29.04
|
8
|
8
|
|
|
12
|
Разгрузка посадочного материал
|
22.04
|
29.04
|
8
|
8
|
|
|
13
|
Посадка деревьев на постоянные места
|
22.04
|
29.04
|
8
|
8
|
|
|
14
|
Засыпка корневой системы (кома)
|
22.04
|
29.04
|
8
|
8
|
|
|
15
|
Внесение в корневую зону воды и питательных веществ.
Гетероуксин иВода
|
24.04
|
20.08
|
116
|
18
|
|
|
16
|
Рыхление приствольных кругов
|
30.05
|
02.09
|
120
|
5
|
|
|
17
|
Рыхление плодородного слоя
|
02.05
|
02.05
|
1
|
1
|
|
|
18
|
Доставка и складирование в бурты растительной земли
|
03.05
|
03.05
|
1
|
1
|
|
|
19
|
Распределение растительной земли
|
03.05
|
03.05
|
1
|
1
|
|
|
20
|
Распределение минеральных удобрений по поверхности участка
|
03.05
|
03.05
|
1
|
1
|
|
|
21
|
Распределение органических удобрений по поверхности участка
|
04.05
|
04.05
|
1
|
1
|
|
|
22
|
Рыхление и заделка плодородного слоя
|
05.05
|
05.05
|
1
|
1
|
|
|
23
|
Прикатывание почвы
|
05.05
|
05.05
|
1
|
1
|
|
|
24
|
Распределение семян газонных трав по поверхности участка
|
06.05
|
06.05
|
1
|
1
|
|
|
25
|
Послепосевной полив
|
06.05
|
06.05
|
1
|
|
|
26
|
Скашивание молодого травостоя
|
01.06
|
01.06
|
1
|
1
|
|
|
27
|
Полив молодого травостоя
|
02.06
|
02.06
|
1
|
1
|
|
|
28
|
Аэрация газона
|
15.07
|
16.07
|
2
|
2
|
|
|
29
|
Внесение удобрений
|
02.06
|
02.08
|
60
|
2
|
|
|
30
|
Очистка поверхности газона
|
01.06
|
01.10
|
120
|
16
|
|
Ведомость 5. Размер ежегодной потребности в посевном, посадочном материале
и минеральных удобрениях
|
№ п/п
|
Вид работы
|
Наименование материалов
|
Объем работ, га
|
Потребное кол-во материалов
|
|
|
|
|
На 1 га, кг или тыс.шт.
|
На весь объем работ, кг или тыс.шт.
|
|
1
|
Посев семян газонных трав
|
Семена газонных трав
|
0,487
|
110 кг
|
53,7 кг
|
|
2
|
Посадка хвойных деревьев
|
Саженцы хвойных пород
|
0,487
|
-
|
-
|
|
3
|
Посадка деревьев
|
Саженцы лиственных деревьев
|
0,487
|
-
|
53 шт
|
|
4
|
Создание однорядной живой изгороди
|
Саженцы кустарников
|
0,487
|
-
|
340 шт (на 170п.м.)
|
|
5
|
Создание групповых посадок из кустарников
|
Саженцы кустарников
|
0,487
|
-
|
530 шт
|
|
6
|
Внесение в корневую зону питательных веществ
|
гетероауксин
|
0,487
|
9230 л/куст(дерево)
|
5-10 л/куст (дерево)
|
|
7
|
Распределение мин. удобрений
|
Фосфорные, калийные и азотные удобрения
|
0,487
|
330 кг
|
160,71 кг
|
|
8
|
Распределение органических удобрений
|
торф
|
0,487
|
2000кг
|
974 кг
|
4. Расчет горюче-смазочных материалов для
запроектированного парка машин
Экономичность тракторных агрегатов, самоходных,
землеройных и транспортных машин определяется расходом топлива на единицу
выполненной работы (гектар, погонный километр, объём выбранного грунта и т.д.).
Затраты топлива составляют около 25 % всех эксплуатационных расходов. Расход
топлива изменяется от нагрузки двигателя, тягового и скоростного режима работы
агрегатов.
При расчете топлива учитываются 3 основных режима
работы трактора: рабочий ход, холостое движение агрегата и работа двигателя в
холостую (на остановке).
Для каждой марки трактора рассчитывается сменный
расход топлива по формуле:
, кг/см
где
,
,
- расход топлива (кг) за час при рабочем режиме, при
холостых переездах и на остановках;
,
,
- время
работы двигателя (в час) в течение смены на соответствующих режимах;
tp - 80% от продолжительности смены (6,4 ч);
tx - 15% от продолжительности смены (1,2 ч);
t0 - 5% от продолжительности смены (0,4
ч).

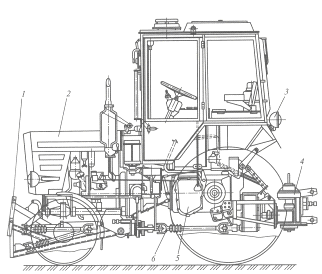

Трактор МТЗ-80:
qp = 9,0 кг/ч;
qx = 6,0 кг/ч;
q0
= 1,2 кг/ч;
Qсм = 9,0•6,4 + 6,0•1,2 + 1,2•0,4
Qсм = 65,28 кг/см

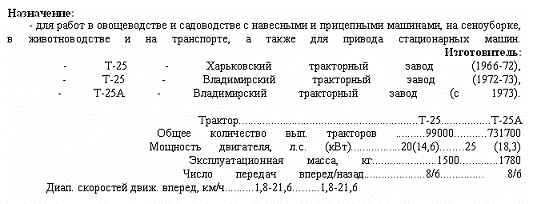

Трактор Т-25А:
qp = 3,5 кг/ч;
qx = 2,0 кг/ч;
q0
= 0,8 кг/ч;
Qсм = 3,5•6,4 + 2,0•1,2 + 0,8•0,4
Qсм = 25,12 кг/см
Расчет расхода топлива для автомобилей.
Qсм = qа•L
где qа - расход топлива (л/100 км);
L -
расстояние, преодолеваемое автомобилем за смену
Бортовая машина КАМАЗ - 43253:
qа = 0,22 л/км;
L =
300 км
Qсм = 0,22•300 = 66 л
Бортовая машина ЗИЛ - ММЗ - 555:
qа = 0,41 л/км;
L =
320 км
Qсм = 0,41•320 = 131,2 л
Бортовая машина ЗИЛ - 130:
qа = 0,33 л/км;
а) при посадке деревьев и кустарников, и при создании газона:
L =
0,5 км
Qсм = 0,33•0,5 =0,17 л
б) при строительстве дорожек и площадок:
L
=0,175 км
Qсм =0,33•0,175 = 0,06 л
Ведомость 6. Потребность в топливе для выполнения
заданного объема работ
|
№п/п
|
Марка трактора
|
Вид топлива
|
Вид операции
|
Объем работ, смен
|
Расход топлива, кг/смен
|
Расход топлива на весь объем работ, кг
|
Примечание
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
1
|
МТЗ-80
|
Дизельное
|
Подготовка посадочных ям и траншей Рыхление почвы
Распределение растительной земли
|
0,45 0,21 0,08 2,6
|
65,28
|
29,38л 13,7л 5,22л 169,73л
|
|
|
2
|
Т-25
|
Дизельное
|
Распределение орган. удобрений Распределение мин. удобрений
Рыхление и заделка плодородного слоя Посев газона Аэрация газона Внесение
удобрений
|
0,08 0,13 0,08 0,13 0,2 0,06
|
25,12
|
2 л 3,3 л 2л 3,3 л 5,02 л 1,51 л
|
|
|
3
|
ЗИЛ-ММЗ-555
|
Бензин
|
Погрузка и перевозка растительного мусора Подвозка
растительной земли Доставка щебня Доставка шлака Доставка высевки
|
0,02 0,11 14,6 15,3 6,1
|
131,2 л
|
2,6 л 14,43 л 1915,5 л 2007,36л 800,3 л
|
|
|
4
|
Камаз - 43253
|
Дизельное
|
Перевозка посадочного материала
|
5,06
|
66,0 л
|
333,96 л
|
|
|
5
|
ЗИЛ-130
|
Бензин
|
Внесение в корневую систему воды и пит. веществ
Послепосевной полив
|
0,06 0,25
|
0,17 л
|
0,01 л 0,04 л
|
Посадка дер. и газонов
|
|
|
|
Увлажнение щебня Полив шлака Укатывание шлака тяжелым
катком массой 10-12 т с поливом Полив шлака в теч. 10-12 дней Полив высевки
Полив высевки в теч. 4-5 дней
|
0,16 0,05 0,2 0,1 0,1 0,1
|
0,06 л
|
0,01 л 0,003 л 0,012 л 0,0006 л 0,0006 л 0,0006 л
|
Создание дорожек и площадок
|
|
6
|
Bobcat 853 H
|
Дизельное
|
Уборка пней Прикатывание почвы Подготовка корыта
Разравнивание щебня Укатывание щебня катком массой 5-10 т Разравнивание шлака
Укатывание шлака катком массой 2-4 т Укатывание шлака тяжелым катком массой
10-12 т Укатывание высевки катком массой 2-4т Укатывание высевки катком
массой 1 т
|
1,25 0,15 0,04 0,04 0,2 0,04 0,2 0,2 0,2 0,04
|
12,8 л
|
16 л 1,92 л 0,51 л 0,51 л 2,56 л 0,51 л 2,56 л 2,56 л
2,56 л 0,51 л
|
|
|
7
|
ТДТ-55
|
Дизельное
|
Измельчение на щепу
|
0,17
|
65,28
|
11,1 л
|
|
Ведомость 7. Потребность в смазочных материалах и пусковом бензине на
сезон работы
|
№ п/п
|
Марка
|
Вид работы
|
Объем работ, смен
|
Потребность в основном топливе, кг
|
Потребность в смазочных материалах и пусковом бензине, кг
|
|
|
|
|
|
Дизе-льное
масло
|
автол
|
Соли-дол
|
Ниг-рол
|
Бен-зин
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
|
1
|
МТЗ-80
|
Подготовка посадочных ям и траншей Рыхление почвы
Распределение растительной земли
|
0,45 0,21 0,08 2,6
|
218,03
|
10,47
|
0,65
|
1,74
|
2,18
|
2,18
|
|
2
|
Т-25А
|
Распределение орган. удобрений Распределение мин. удобрений
Рыхление и заделка плодородного слоя Посев газона Аэрация газона Внесение
удобрений
|
0,08 0,13 0,08 0,13 0,2 0,06
|
17,13
|
0,82
|
0,05
|
0,14
|
0,21
|
0,17
|
|
3
|
ТДТ-55
|
Измельчение на щепу
|
0,17
|
11,1
|
0,53
|
0,03
|
0,09
|
0,11
|
0,11
|
Ведомость 8. Основные технические данные проектируемых тракторов
|
Марка и тип трактора
|
Мощность двигателя, кВт
|
Габаритные размеры, м
|
Скорость движения, км/ч Тяговое усилие, Н
|
Дорож-ный просвет трактора, м
|
Ширина колеи, м
|
Масса, кг
|
|
|
длина
|
ширина
|
высота
|
I
|
II
|
III
|
IV
|
V
|
VI
|
VII
|
|
|
|
|
МТЗ-80
|
55,16
|
3,82
|
1,97
|
2,47
|
2,5/ 13,7
|
4,3/ 13,7
|
7,2/ 13,7
|
8,9/ 13,7
|
10,5/ 11,3
|
12,3/ 9,3
|
15,1/ 7,4
|
0,47
|
1,2-2,1
|
3160
|
|
Т-25А
|
18,4
|
3,1
|
1,48
|
2,5
|
5,69/ 7,5
|
7,18/ 6,0
|
8,37/ 5,2
|
10,6/ 4,3
|
14,7/ 2,7
|
21,6/ 1,6
|
-
|
0,45
|
1,2-1,4
|
1780
|
|
ТДТ-55
|
70(95)
|
5,85
|
2,357
|
2,56
|
2,89-12,8
|
0,555
|
1,69
|
9500
|
Ведомость 9. Основные технические данные навесных и прицепных машин,
принятые при проектировании
|
№ п/п
|
Наименование машин
|
Ширина захвата, м
|
Габаритные размеры, м
|
Дорожный просвет, м
|
Масса, кг
|
|
|
|
длина
|
ширина
|
высота
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
1
|
Экскаватор одноковшовый навесной ЭО-2621
|
-
|
6,1
|
2,1
|
3,9
|
-
|
5100
|
|
2
|
Экскаватор цепной навесной ЭТЦ-161
|
0,4
|
4,83
|
2,13
|
3,56
|
-
|
4750
|
|
3
|
Поливомоечная машина ПМ-130
|
15
|
2,42
|
2,5
|
-
|
5500
|
|
4
|
Бортовой автомобиль ЗИЛ 130
|
-
|
3,752
|
2,326
|
0,685
|
0,275
|
4300
|
|
5
|
Бортовой автомобиль КАМАЗ - 43253
|
-
|
5,189
|
2,33
|
0,445
|
-
|
7090
|
|
6
|
Бульдозер ДЗ-37
|
2,1
|
4,67
|
2,1
|
2,49
|
-
|
|
|
7
|
Навесная почвенная фреза УСБ-25ПФ
|
1,3
|
4,5
|
1,76
|
2,44
|
-
|
523
|
|
8
|
Самосвал ЗИЛ ММЗ 555
|
-
|
2,66
|
2,21
|
0,65
|
0,245
|
4650
|
|
9
|
Сеялка МЛТИ-РГС
|
1,5
|
-
|
-
|
-
|
-
|
320
|
|
10
|
Борона дисковая навесная БДН-2,0
|
2
|
-
|
-
|
-
|
0,35
|
425
|
|
11
|
Райдер Husqvarna 1030-18H Bio Clip
|
1,2
|
2,08
|
0,9
|
1,16
|
-
|
300
|
|
12
|
Дождевальная установка СК-16
|
10
|
-
|
-
|
-
|
-
|
3
|
|
13
|
Аэратор навесной СК-18
|
1,4
|
1
|
1,4
|
0,7
|
-
|
450
|
|
14
|
Прицепной разбрасыватель УСБ-25-УР
|
3
|
3,28
|
1,66
|
1,6
|
0,27
|
1428
|
|
15
|
Газоноочиститель СК-24
|
1
|
3
|
1,21
|
1,425
|
-
|
450
|
5. Мероприятия по технике безопасности
Общие правила техники безопасности. Машины и механизмы
должны соответствовать характеру выполняемой работы, быть исправными, отвечать
требованиям технической эстетики.
Запрещается эксплуатировать неисправные машины,
механизмы и инструменты.
У рабочих, обслуживающих машины, должна быть
инструкция, в которой содержатся требования по технике безопасности, правила
управления машиной, ухода за ней и технического обслуживания.
Запрещается отдыхать в зоне работы тракторов, машин,
механизмов, а также под ними.
К работе на тракторах и малогабаритных машинах
допускаются лица, имеющие права на управление трактором, а также изучившие
правила безопасной работы и сдавшие экзамены по технике безопасности в
установленном порядке.
Запрещается находиться между тягачом и орудием при
регулировании механизма навески, блокировке, перестановке упора на штоке
цилиндра и при навешивании машин и орудий.
Перед пуском двигателя трактора рычаг переключения
передач должен находиться в нейтральном положении.
При переезде с одного участка работы на другой
навесные орудия должны быть подняты в транспортное положение и надежно
зафиксированы.
При длительных стоянках и техническом обслуживании
навесные орудия необходимо опускать на грунт или специальные подставки.
Перед началом работ с навесными орудиями проверяется
работа механизмов подъема и опускания их.
При утечках масла из гидросистемы работа с навесными
орудиями должна быть прекращена.
Запрещается сходить и садиться на трактор во время
движения.
Запрещается находиться под поднятым навесным орудием
при регулировках механизма навески и чистке рабочих органов.
Перед осмотром агрегата, механизмы которого работают
от вала отбора мощности, привод вала необходимо отключить.
Канавы, бугры и другие препятствия необходимо
преодолевать на тракторе под углом на малой скорости, избегая резких толчков и
больших кренов трактора (особенно имеющего навесные орудия).
Работа с газонокосилками. Запрещается работать с
газонокосилками на не обследованных предварительно участках.
Перед началом работы следует проверить исправность и
крепление ножей газонокосилки.
Запрещается использовать моторные газонокосилки на
газонах, имеющих неподготовленную неровную поверхность, камни, проволоку,
строительный мусор и другие включения.
При запуске двигателя газонокосилки ее режущий нож не
должен касаться каких-либо узлов машины. Запрещается наматывать пусковой шнур
или трос на руку при запуске двигателя.
После запуска газонокосилки необходимо установить
требуемую частоту вращения вала двигателя и только после этого начинать
скашивание травы.
При перемещении газонокосилки с одного участка работы
на другой ее двигатель должен быть остановлен.
Запрещается надевать и регулировать приводные ремни и
цепи машины при работающем двигателе.
Запрещается оставлять газонокосилку с работающим
двигателем в перерывах работы.
При работе газонокосилок посторонние лица не должны
находиться ближе 15 м от агрегата.
Работа с машинами и оборудованием для защиты растений
от вредителей и болезней. К работам по опрыскиванию насаждений ядохимикатами
допускаются лица не моложе 18 лет, прошедшие медицинский осмотр и снабженные
спецодеждой, спец. обувью, головными уборами, перчатками и респираторами.
К работам с ядохимикатами не допускаются беременные
женщины и кормящие матери.
До начала обработки участка устанавливаются знаки,
запрещающие вход в опасную зону посторонним лицам.
Эффективное действие ядов на вредителей будет только в
том случае, когда растения обрабатывают не при высоких температурах окружающей
среды. Поэтому обрабатывать растения следует преимущественно в утренние и
вечерние часы. Не следует опрыскивать растения при большой росе, так как
эмульсия (раствор яда) стечет на землю.
Все соединения механизмов для распределения
ядохимикатов во избежание их подтекания необходимо уплотнить прокладками и
манжетами.
Запрещается работать при неисправных манометрах.
При переездах опрыскивателей или опыливателей с одного
участка на другой распределяющие насадки должны быть закрыты.
Сливать растворы и очищать систему опыливателей
следует в резиновых перчатках, респираторах и защитных очках. Запрещается
сливать растворы ядохимикатов или ссыпать их остатки даже в специально
отведенные для этого места без предварительного их обезвреживания.
Обрабатывать участки ядами следует с подветренной
стороны для оператора.
Не допускается применять машины и аппараты,
предназначенные для работы с пестицидами, не по назначению, а также
модернизировать и реконструировать их без разрешения
санитарно-эпидемиологической станции.
Работа с дождевальными установками. Оператор
дождевальных установок обеспечивается спецодеждой (резиновые сапоги, плащ).
Осмотр и ремонт работающих установок производить запрещается. Нельзя
монтировать установки и производить полив в непосредственной близости от линии
электропередачи.
Работа с поливомоечным оборудованием. При заправках
поливомоечного прицепа водой вблизи гидранта следует устанавливать
предупреждающий знак, а в ночное время - красный фонарь. Открывать и закрывать
крышки люков колодцев при установке и снятии гидрантов следует только рычагом.
Категорически запрещается открывать и закрывать люк голыми руками.
Запрещается эксплуатировать прицеп с неисправными
крепежными элементами цистерны, насоса и других узлов, подвергающихся при
работе воздействию внешних сил.
6. Природоохранные мероприятия
Охрана природы и окружающей среды - одно из важных мероприятий при
проектировании механизированной технологии озеленительных работ.
Применение машин и механизмов должно обеспечивать минимальное загрязнение
окружающей среды выхлопными газами: следует по возможности сокращать до
минимума время холостой работы двигателя.
При частой работе агрегата на одной и той же территории может произойти
уплотнение почвы с последующей гибелью растений. Чтобы этого не произошло,
следует по возможности увеличить эффективность работы. Так как это уменьшит
частоту прохождения машины по одному и тому же пути.
Повреждения здоровых деревьев возможны при выборке сухостоя, при
разгрузке \ погрузке, при планировочных работах, при посадке и т.д. Чтобы этого
избежать, необходимо делать любую работу аккуратно и профессионально.
II. Графическая часть
. Машины и механизмы, используемые при работах на
объектах озеленения
Схема бортового автомобиля
Основные части автомобиля а - общий вид; б - шасси; в - механизмы управления;
1 - кабина; 2 - грузовая платформа; 3 - ведущий мост; 4 - карданная передача; 5
- рычаг управления коробкой передач; 6 - коробка передач; 7 - муфта сцепления;
8 - двигатель; 9 - колесо; 10- шины; 11-рама; 12 - рессоры; 13 - рулевое
управление; 14 - рычаг стояночного тормоза; 15 - стояночный тормоз, 16 -
рабочие тормоза; 17 - педаль
Экскаватор ЭО-2621
1 - отвал бульдозера; 2 - гидроцилиндр отвала; 3 - рама навески; 4- бак;
5 - трактор; 6 - бак с фильтром; 7 - гидравлический насос; 8 - кабина; 9-
поворотное сидение: 10 - гидрораспределитель; 11- гидроцилиндр рукояти; 12 -
рукоять; 13 - соединительные трубопроводы; 14 - гидроцилиндр ковша; 15 - ковш;
16 - гидроцилиндр стрелы; 17 - стрела; 18 - поворотная колонка; 19-гидроцилиндр
Экскаватор ЭО-2621В-3 предназначен для механизации земляных работ в
грунтах I-IV категорий и выполнения погрузочных работ. Экскаватор оснащен
ковшом обратной лопаты и отвалом. Экскаватор может работать в умеренном климате
при температуре от -40°С до +40°С.
КАМАЗ-43253
Поливомоечная машина ПМ-130 на базе
ЗИЛ-130
Схема поливомоечной машины ПМ-130
- контрольная сливная труба; 2 - цистерна; 3 - фильтр; 4 - насос; 5 -
разводочный трубопровод; 6 - насадок; 7 - напорный трубопровод
КС-2561 - автокран
Схема
расположения отдельных механизмов и частей колесного трактора (МТЗ - 80)
-
двигатель; 2 - основная муфта сцепления; 3 - дифференциал; 4 - конечная
передача; 5-механизм навески; 6 - ведущее колесо; 7 - главная передача; 8 -
коробка передач; 9 - направляющее колесо; 10 - передний мост.
Бульдозер
с гидравлическим управлением
1 - нож отвала; 2 - телескопическая рама; 3 - отвал; 4 - тяга; 5 -
стойка; 6 - гидроцилиндр; 7 - трактор; 8 - кронштейн; 9 - палец; 10 - ось; 11 -
левая подвеска; 12 - трапецеидальная рама; 13 - ухо отвала.
Бульдозер-погрузчик ДЗ-37
Экскаватор траншейный цепной - ЭТЦ-161
Экскаватор траншейный цепной ЭТЦ-1616 предназначен для
механизированной разработки грунтов, нарезки траншей глубиной до 2.0 м при
прокладке электросиловых кабелей, линий связи, трубопроводов и других
инженерных сооружений. Экскаватор снабжен бульдозерным отвалом для отчистки и
планировки трассы его движения, а также для засыпки траншей (при этом отвал
переоборудуется в засыпатель) Установка на экскаватор специального рабочего
органа позволяет вести разработку мёрзлых грунтов.
Дождевальная установка СК-16
- подводящий рукав; 2 - треножный штатив; 3 - дефлекторная пластина
(дефлектор); 4 - струя воды; 5 - струйный насадок
Трактор Т-25А
1- механизм передней навески; 2 - трактор Т-25А; 3 - электрооборудование;
4 - механизм задней навески (обкатной редуктор); 5 - главная передача с
демультипликатором; 6 - рабочая трансмиссия.
Сеялка семян газонных трав универсальная навесная МЛТИ-РГС
- бункер (барабан); 2 - крышка загрузочного люка; 3 -
защитный кожух; 4 - редуктор привода бункера (барабана); 5 - редуктор привода
высевающего диска; 6 - рукоятка с тросом; 7 - прицепное устройство; 8 - шторка;
9 - рама; 10 - опорно-приводное колесо; 11 - рукоятка; 12 - грабли; 13 -
решетчатый каток; 14 - маркер
Комбинированная сеялка для разбросного посева семян
газонных трав и мульчирования (поперечный разрез)
- торфовысевающий аппарат; 2 - натяжное устройство; 3
- заслонка; 4 - торфяной бункер; 5 - бункер; 6 - отверстие в семенном ящике; 7
- высевающие аппараты; 8 - шипы; 9 - разбросная доска
Аэратор СК-18
1 - рама-основание; 2 - барабан; 3 - подшипник скольжения; 4 - шип; 5 -
сцепное устройство; 6 - защитный кожух.
Схема навески аэратора на трактор:
1 - барабан; 2 - сцепка; 3 - защитный кожух; 4 - прокалывающий шип
Борона дисковая навесная БДН-2,0
Универсально-пропашные
тракторы Т-25
Газоноочиститель
СК-24
1- мусоросборник; 2 - воздуховод; 3 - тягач; 4 - опорное колесо; 5 -
насадок с ворошителем; 6 - вентилятор.
|
Двигатель
|
|
Объем цилиндра
|
59.0 см³
|
|
Мощность
|
2.9 кВт
|
|
Максимальная рекомендуемая скорость двигателя
|
13 500 об/мин
|
|
Объем топливного бака
|
0.68л
|
|
Объем топливного бака
|
0.38л
|
|
Тип масляного насоса
|
регулируемый поток
|
|
Шаг цепи
|
.325 / 3/8 дюймов
|
|
Рекомендуемая длина шины
|
33-60 см
|
|
Давление шума
|
101 дБ(A)
|
|
Мощность шума
|
114 дБ(A)
|
|
Вибрация, передняя/задняя рукоятка
|
3.9 м/с²
|
|
Масса без режущего оборудования
|
5.5 кг
|
BOBCAT
Двухчелюстной ковш
Применятся для копания грунта, погрузки и разгрузки
материалов как и стандартный ковш и, кроме того, может использоваться для
выполения трех дополнительных рабочих операций: бульдозерных, по разравниванию
грунта и в качестве грейферного захвата.
Грейдер
Используется для выравнивания грунта и подготовки его
для нанесения покрытия. Может использоваться с лазерным маяком для обеспечения
точности профилирования
Вибрационный каток
Укатывает покрытие с усилием 2725 даН при частоте 3000
вибраций в минуту. Существует две модели: одна с гладким вальцом и одна с
кулачковым вальцом. Выпускается также гладкий кожух, который крепится на кулачковый
валец болтами и превращает его в гладкий.
. Технология посадки деревьев
Подготовка крупных деревьев к
пересадке
Упаковка кома в деревянные ящики, подъем дерева,
погрузка в автомашину автокраном, транспортировка растений на объекты.
Схема посадки кустарников
Посадка крупных растений в общий котлован.
Схема посадки кустарников в живую изгородь
Схема посадки деревьев с комом в
жесткой упаковке
Дерево лиственное в жесткой упаковке. Размер кома
1,7*1,7*0,65 м
Деревья хвойные в жесткой упаковке. Размер кома
1,5*1,5*60.
Схема укрепления деревьев
Схема укрепления крупного дерева с помощью проволочных
растяжек с механическими регуляторами.
Список использованной литературы
1.Винокуров
В.Н., Силаев Г.В., Золотаревский А.А. Машины и механизмы лесного хозяйства и
садово-паркового строительства. - М.: Издательский центр «Академия», 2004.
2.Ильин
Г.П. Механизация работ в зеленом строительстве и хозяйстве. - М.:
Стройиздат,1972.
3.Обливин
В.Н., Гуревич А.А, Никитин Л.И. Безопасность жизнедеятельности в
лесопромышленном производстве и лесном хозяйстве. - М: МГУЛ. 2004.
4.Попов
Ю.В. Охрана труда в зеленом строительстве. - М.: Стройиздат,1989.
5.Силаев
Г.В., Золотаревский А.А. Система машин в лесном хозяйстве. Машины и механизмы.
- М: МГУЛ, 2004.
6.Справочник.
Механизация зеленого хозяйства. - М: Стройиздат, 1985.
7.Справочник.
Озеленение населенных мест. - М.: Стройиздат, 1987.
8.Теодоронский
В.С. Садово-парковое строительство. - М: МГУЛ, 2003.
9.Теодоронский
В.С., А.А. Золотаревский. Садово-парковое хозяйство с основами механизации работ.
-изд-во «Феникс»,2006
