Малоэтажный индивидуальный жилой дом в городе Красноярске
Содержание
Введение
.
Исходные данные
.1
Данные по заданию
.2
Схема функционального зонирования
.3 Теплотехнический
расчет конструкции стены
.
Архитектурно - строительные решения
.1
Исходный вариант
.2
Конструктивная структура объекта
.2.1
Фундамент
.2.2
Стены и перегородки
.2.3
Перекрытия
.2.4
Крыша
.2.5
Лестница
.2.6
Окна
.2.7
Двери
.3
Ведомость отделки помещений
.4
Ведомость отделки фасадов
.
Инженерное оборудование
.1
Водоснабжение и водоотведение
.2
Отопление, вентиляция, кондиционирование
.3
Электроснабжение и слаботочные устройства
.4
Экология участка, мусороудаление
.
Объёмно-планировочные показатели по объекту
.1
Площадь застройки
.2
Общая площадь
.3
Жилая площадь
.4
Строительный объем
.5
Планировочный коэффициент К1
.6
Объемный коэффициент К2
Библиографический
список источников
Введение
Загородное малоэтажное строительство сегодня
привлекает все большее число городских жителей.
Мировой экономический кризис не обошёл стороной
и строительный бизнес, однако, выход, похоже, найден. Сегодня уже не вызывает
сомнения, что он в развитии малоэтажного строительства. Если строительство
многоэтажек замораживается, то малоэтажное - начинает победное шествие по нашей
стране. У него есть огромный плюс перед многоэтажками. Строительная компания
может начинать заселение уже готовых домов и при этом продолжать дальнейшее
строительство, скажем, всего коттеджного посёлка. В многоэтажном строительстве
подобная практика не проходит. Чтобы сдать здание в эксплуатацию, необходимо
закончить строительство всего дома целиком, заселять дом по мере сдачи этажей
не получается. Сегодня даже можно говорить о том, что малоэтажное строительство
поддерживается государством.
Несмотря на улучшение архитектуры и качества
постройки, многоквартирные здания постепенно уступают по востребованности
частным домам. Сегодня все больше людей предпочитают жить в собственном
отдельном коттедже, особняке, частном доме, чтобы почувствовать себя хозяином,
собственником земли. Эта тенденция вполне объяснима. Микрорайоны, застроенные
даже самыми современными благоустроенными многоэтажками, все таки не дают
человеку такого спокойствия и связи с природой, как свой частный дом в тихом
экологически чистом районе.
Спрос на малоэтажное строительство
сегодня огромен, это относится как к строительству за городом, так и в черте
города. Современные горожане предпочитают жить в собственном доме, а не в
многоэтажке. Особенно это относится к состоятельным людям. Коттеджи
<#"562483.files/image001.gif">
Рис. 1.2.1 Схема функционального зонирования
1.3 Теплотехнический расчет конструкции стены

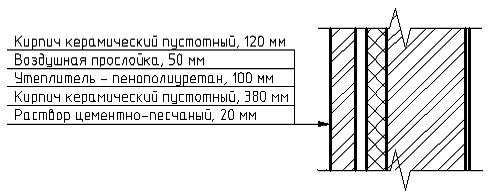

Рис.1.3.1 Схема ограждающей конструкции после
реконструкции
кирпич керамический пустотный
воздушная прослойка
утеплитель пенополиуретан
кирпич керамический пустотный
раствор цементно-песчаный
Необходимо определить реальные
геометрические размеры ограждающей конструкции.
Определяем нормируемое сопротивление
теплопередачи
На втором этапе расчета тепловой
защиты здания определяем расчетный температурный перепад
между
температурой внутреннего воздуха и температурой внутренней поверхности
ограждающей конструкции, который не должен превышать нормируемой величины
Таким образом,
не
превышает нормируемого значения
, что удовлетворяет первому
санитарно-гигиеническому условию показателя Б.
На третьем этапе тепловой защиты
здания необходимо проверить выполнение требований второго условия
санитарно-гигиенического показателя: температура внутренней поверхности
ограждающей конструкции должна быть не ниже температуры точки росы внутреннего
воздуха при расчетной температуре наружного воздуха.
Температуру внутренней поверхности
многослойной ограждающей конструкции определяем:
температура на внутренней
поверхности ограждающей конструкции выше температуры точки росы воздуха
помещения, т.е. второму санитарно-гигиеническому условию.
Требования СНиП 23-02-2003 А и Б
выполнены, принятая конструкция стены удовлетворяет климатическим условиям
города Красноярска.
2. Архитектурно - строительные
решения

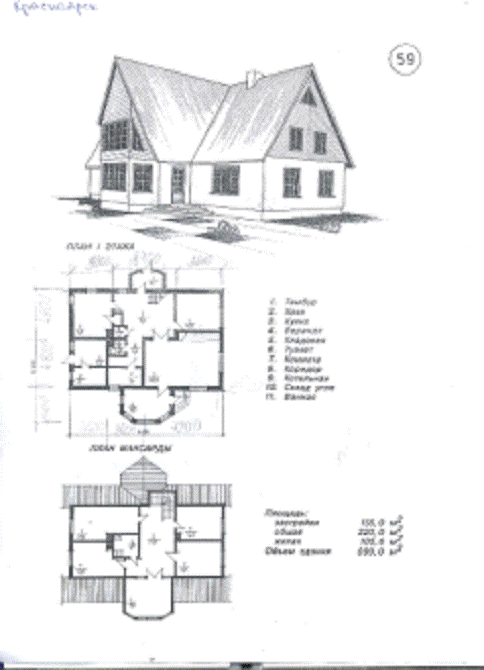

2.1 Исходный вариант
.2 Конструктивная структура объекта
.2.1 Фундамент
Фундаменты монолитные
железобетонные, имеют прямоугольное поперечное сечение.
Глубину заложения фундамента
определяем в зависимости от глубины промерзания грунта:
где
- проектная отметка глубины
заложения подошвы фундамента;
- нормативная глубина промерзания
грунта для г. Красноярска;
,2 м - толщина подстилающего слоя;
Принимаем глубину заложения
фундамента равной 2,0 м.
.2.2 Стены и перегородки
Наружные стены выполнены из
пустотного керамического кирпича, воздушной прослойки, утеплителя -
пенополиуретана, кирпичной кладки и, соответственно, слоя штукатурки
(цементно-песчаного раствора). Толщина наружной стены 670 мм.
Внутренние несущие стены (их толщина
380 мм и 250 мм) состоят из материалов: силикатный кирпич на цементно-песчаном
растворе, слой штукатурки (цементно-песчаного раствора).
Перегородки выполнены из красного
полнотелого кирпича толщиной 120 мм.
дом конструкция
планировочный инженерный
2.2.3 Перекрытия
Перекрытие первого этажа выполнено
из многопустотных железобетонных плит перекрытия (ГОСТ 9561-91), которые
опираются на внутренние и наружные стены. Опирание на несущие стены - 190 мм.
Присутствуют монолитные участки (УМ-1 и УМ-2) в местах устройства террасы и лестничной
клетки.
Перекрытия второго (мансардного)
этажа также выполнено из многопустотных железобетонных плит.
.2.4 Крыша
В данном проекте крыша скатная с
устройством многощипцовых элементов (Рис.2.2.4.1).
Рис.2.2.4.1 Слева - многощипцовая
крыша, справа - вальмовая.
Такие крыши лучше противостоят
ветровым, а также снеговым нагрузкам, а элемент многощипцовой крыши органично
вписывается в архитектурный стиль здания.
Для малоэтажных домов лучшим
кровельным материалом является черепица, но она требует усиленных стропил из-за
веса черепицы. Необходимо отметить, что черепицу, как правило, применяют на
крышах с уклоном от 22° до 60° (в данном проекте 45°). Односкатной крышей чаще
всего кроются хозяйственные постройки, гаражи, навесы.
Здание имеет на втором этаже среднюю
несущую стену, поэтому предлагается крыша с наклонными стропилами, опирающимися
одним концом на наружную стену, другим - на стойки, устанавливаемые над средней
несущей стеной. Элементы стропил соединяются между собой стропильными скобками
и гвоздями. Концы стропил кирпичного дома опираются на брус, положенный по всей
длине стены, который распределяет нагрузку от стропил на стену.
А. Черепичная крыша. Б. Элементы
крыши.
.2.5 Лестница
Лестница монолитная железобетонная.
Также в индивидуальных жилых домах возможно устройство деревянных лестниц по
металлическим косоурам, выполненным по индивидуальному заказу с декоративными
элементами.
.2.6 Окна
В данном проекте используются
пластиковые окна. Типоразмеры выбраны по ГОСТ 24700-81 «Окна и балконные двери
деревянные со стеклопакетами для жилых и общественных зданий». Стекло оконное
листовое двойное, переплёт с двойным остеклением (СП 23-102-2003 «Естественное
освещение жилых и общественных зданий»).
.2.7 Двери
Внутренние двери деревянные без
четвертей, размеры которых были приняты по ГОСТ 6629-88 «Двери деревянные внутренние
для жилых и общественных зданий». Размеры дверных проемов в стенах взяты по
типу 21-10.
Наружные двери металлические,
размеры были приняты по ГОСТ 24698-81 «Двери деревянные наружные для жилых и
общественных зданий. Типы, конструкция и размеры». Для защиты от механических
повреждений, снижения шума и теплопотерь двери укомплектованы дверными
закрывателями (ГОСТ 5091-78
<#"562483.files/image029.gif">
Где Sкв - площадь квартиры, в данном
курсовом проекте Sкв= Sо, т.к. индивидуальный жилой дом на одну семью.
4.6 Объемный коэффициент К2
Определяется как отношение
строительного объема к общей площади квартиры:
.
Библиографический список источников
Учебно-методическая
литература:
) «Единые
требования по выполнению строительных чертежей», Георгиевский О.В.. М.:
«Архитектура-С», 2004г, 143 стр., илл.
)
«Архитектурные конструкции» учебник по специальности «Архитектура»,
Благовещенский Ф.А., Букина Е.Ф.. М.: «Архитектура-С», 2005г, 232 стр.
)
«Архитектура, строительство и дизайн», под общей редакцией кандидата
архитектуры, доцента А.Г.Лазарева, Ростов-на-Дону, «Феникс», 2005, 320стр.
)
«Конструирование гражданских зданий и сооружений», Шерешевский И.А, учебное
пособие для техникумов, 176 стр.
Справочно-нормативная литература:
1)
СНиП 2.08-89* Жилые здания / Госстрой России - ГП ЦПП, 1993г, 18 стр.
)
СНиП 23.01.99* Строительная климатология,106 стр.
)
СНиП 23.02.2003 Тепловая защита зданий.
)
СНиП 23.05.95 Естественное и искусственное освещение, 82 стр.
)
ГОСТ 21.501-93 Правила выполнения архитектурно-строительных рабочих чертежей.
МНТКС, М.:1996, 35 стр.
)
ГОСТ 21.508-93 Правила выполнения рабочей документации генеральных планов
предприятий, сооружений и жильщно - гражданских объектов, 25 стр.
)
ГОСТ 2.105-95 Общие требования к текстовым документам, 31 стр.
)
ГОСТ 6629-88 Двери деревянные внутренние для жилых и общественных зданий, 26
стр.
)
ГОСТ 24700-81 Окна балконные двери деревянные со стеклопакетами для жилых и
общественных зданий, 65 стр.
)
ГОСТ 24698-81 Двери деревянные наружные для жилых и общественных зданий. Типы,
конструкция, размеры, 21 стр.
)
ГОСТ 21.204-93 Условные графические обозначения и изображения элементов
генеральных планов и сооружений транспорта, 25 стр.
1.
