Технология обработки текстовой информации
План:
1. Определение типа издания
2. Выбор формата издания и полосы
набора
. Выбор шрифтового оформления
. Расчет объема издания
. Составление схемы спуска полос
. Разработка технологического
процесса изготовления текстовых диапозитивов
. Составление технологической карты
8. Расчет количества основных
материалов
. Составление ведомости основного
оборудования
. Расчет времени, необходимого на
выполнение операций
Литература и нормативно-техническая
документация
1. Определение типа издания
Для определения типа издания используется ГОСТ
7.60 - 2003.
|
Группа
признаков
|
Принадлежность
к группе
|
|
По
периодичности
|
Периодическое
|
|
По
составу основного текста
|
Моноиздание
|
|
По
знаковой природе информации
|
Текстовое
издание
|
|
По
целевому назначению
|
Научное
издание
|
|
По
читательскому адресу
|
Издание
для служебного пользования
|
|
По
характеру информации
|
Инструктивно-методическое
|
|
По
способу организации
произведения
|
Однотомное
издание
|
|
По
материальной
конструкции
|
Книжное
издание
|
. Выбор формата издания и полосы набора
Для определения формата издания используем ГОСТ
5773 - 90 [1.34], [2.19]. Из допустимых форматов выбираем 70x90/32.
|
Размер
листа бумаги, мм.
|
Доля
листа
|
Размеры,
мм.
|
Выбранный
формат
|
|
|
Максимальный
|
Минимальный
|
|
|
700М×900
|
1/32
|
107×165
|
100×155
|
85×135
|
Определим формат полосы издания с помощью ОСТ
29.62 - 86 [1.18]. Для выбранного формата издания выберем второй вариант
оформления - с нормальными полями [1.18]. Тогда формат полосы набора равен:
(1)
Определим поля, используя ОСТ 29.124-94.
|
Наименование
поля
|
Размер,
мм.
|
|
Корешковое
|
На
странице
|
10
|
|
На
развороте
|
24
|
|
Верхнее
|
12
|
|
Наружное
|
11
|
|
Нижнее
|
17
|
. Выбор шрифтового оформления
Определим шрифтовое оформление, используя ОСТ
29.124-94 и справочник [2.25] .
Кегль шрифта основного текста в справочных
изданиях должен быть не менее 8 пунктов.
При компьютерном наборе следует сохранять
пропорции очка букв выбранной гарнитуры: соотношение ширины и высоты очка
должно быть не менее 2/3.
Кегль шрифта дополнительного текста должен быть
на 1-2 пункта меньше кегля шрифта основного текста, но не менее 6 пунктов.
При кегле не более 8 пунктов рекомендуются
равноконтрастные шрифты типа Таймс, Бодони, Нева.
|
Вид
текста
|
Формат
полосы набора, мм.
|
Гарнитура
|
Начертание
|
Выключка
|
|
Основной
|
85×135
|
Таймс
|
8
|
Прямое
|
В
формат
|
|
Колонцифра
|
5×3
|
Таймс
|
6
|
Прямое
|
Влево,
вправо
|
|
Название
глав
|
77×13
|
Таймс
|
12
|
Жирное,
капитель
|
По
центру
|
|
Название
параграфов
|
66×7
|
Таймс
|
10
|
Жирное,
капитель
|
По
центру
|
|
Сноски
|
85×6
|
Таймс
|
6
|
Прямое
|
В
формат
|
|
Примечания
|
85×6
|
Таймс
|
6
|
Прямое
|
Влево
|
|
Предисловие
|
85×74
|
Таймс
|
6
|
Прямое
|
В
формат
|
|
Подрисуночная
подпись
|
85×5
|
Таймс
|
6
|
Жирное
|
По
центру
|
|
Оглавление
|
85×113
|
Таймс
|
6
|
Прямое
|
Влево
|
|
Таблицы
|
85×127
|
Таймс
|
8
|
Прямое
|
Влево
|
|
Норма
|
3×2
|
Таймс
|
6
|
Прямое
|
Влево
|
|
Сигнатура
|
11×3
|
6
|
Прямое
|
Влево
|
. Расчет объема издания
текстовой издание
шрифтовой диапозитив
Для расчета объема основного вида текста
используем формулы из методических указаний [3, 5].
Определяем объем основного текста по формуле:
(2)
где, f
- ширина полосы набора в квадратах, em
- математически ожидаемая ширина знака, в мм, из [4, 46].
Определяем количество строк по формуле:
(3)
где, h
- высота полосы набора в квадратах, Кг - кегль текста в пт.
Определяем емкость полосы набора по формуле:
(4)
где, f
- ширина полосы набора, в квадратах, h
- высота полосы набора,
в квадратах, em
- математически ожидаемая ширина знаков, в мм.,
Кг - кегль текста в пунктах.
(тыс. знаков)
Определяем емкость в листах набора по формуле:
(5)
где, Д - знаменатель доли.
(тыс. знаков)
Определяем объем издания в печатных листах по
формуле:
(6)
где, N
м.с.
- количество машинописных листов , E
м.с.
- емкость машинописных листов в тыс. знаков, k
- коэффициент, равный 10%.
Определяем объем основного текста в полосах
набора по формуле:
(7)
Далее рассчитаем объем дополнительного текста.
Определяем объем иллюстраций по формуле:
(8)
Определяем объем таблиц по формуле:
(9)
Определяем объем заголовков по формуле:
(10)
где, h1
- отбивка до заголовка, в пунктах, h2
- отбивка после заголовка, в пунктах, Кг - кегль заголовка, hп.н.
-
высота полосы набора, в пунктах.
Для глав отбивки будут составлять: до - 0 пт,
после - 12 пт Для параграфов: до - 12 пт, после - 8пт.
Определяем общий объем издания в полосах набора
по формуле:
(11)
При округлении получаем:
Определяем объем издания в печатных листах по
формуле:
(12)
. Составление схемы спуска полос
Для разрабатываемого издания выбрана схема
трехсгибной фальцовки четырех листов «на оборот другая форма». Способ
комплектовки блока - подборкой.
Для целой части листа (32 страницы)
изготавливаем 10 фотоформ по следующей схеме (рис.1).

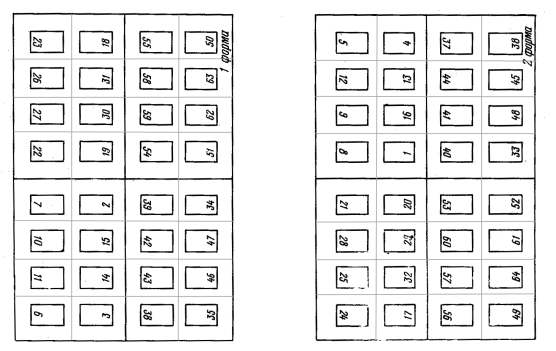

Рис. 1 Схема полос для 32 полос
Для 16 страниц изготавливаем 1 фотоформу (рис.
2), для 8 страниц и для 4 страниц также по одной фотоформе (рис. 3 и рис. 4).

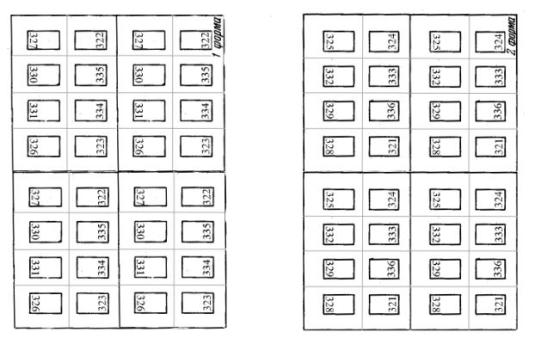

Рис. 2 Схема спуска для 16 полос

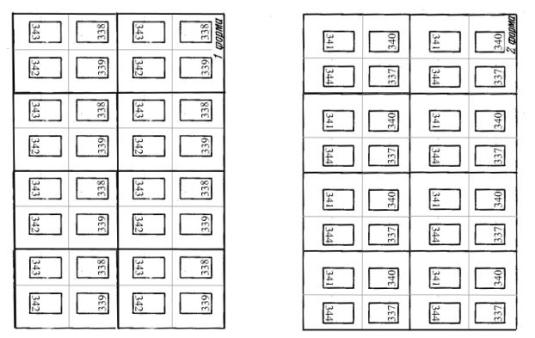

Рис.3 Схема спуска для 8 полос

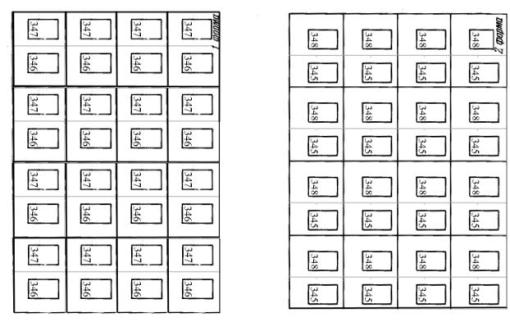

Рис. 4 Схема спуска для 4 полос
. Разработка технологического процесса
изготовления текстовых диапозитивов
Для проектируемого издания выбран безграночный
метод движения, так как присутствует сложная терминология и таблицы.
Безграночный метод - метод прохождения изданий в
производстве, при котором материал верстается по подготовленному оригиналу и
типография (полиграфический комбинат и пр.) предоставляет издательству на
корректурную читку не гранки, а верстку. В отличие от граночного метода все
вопросы компоновки полос, их начала и окончания оператор решает в соответствии
с разметками оригинала, проведенными в издательстве до сдачи его в
производство.
Для тиражирования издания выбрана схема
допечатного процесса «Компьютер - фотоформа». Для обоснования сравним выбранную
технологию с технологией «Компьютер - печатная машина».
Преимущества технологии «Компьютер - фотоформа»:
) Технология существует много лет, что
обуславливает доступность и широкий ассортимент материалов.
) С цветоделенных пленок можно изготовить
комплект цветопробных отпечатков с использованием специальных аналоговых
цветопробных устройств. Полученные пробы будут очень близки к реальным тиражным
оттискам, в случае если типография обеспечивает печать по стандарту. В случае
обнаружения брака в технологии «Компьютер - печатная машина» замена форм
отразится на цене продукции.
) Возможность редактирования после вывода. Если
обнаруживается брак на пленке, можно, либо заменить ее полностью, либо
фрагмент, либо одно слово и вмонтировать его по месту.
) Отсутствие четкой зависимости места вывода
типографии. Пленки для тиражирования можно выводить в любой типографии, которая
имеет фотовыводное устройство.
Далее рассчитаем затраты на обслуживающий
персонал.
Для технологии «Компьютер - фотоформа»:
) Оператор фотонаборного аппарата на каждую
смену (700
долларов/месяц)
) Оператор копировальной рамы (500
долларов/месяц)
) Два монтера фотоформ (2×350
долларов/месяц), либо при электронном монтаже полос два квалифицированных
монтера (700 долларов/месяц).
Для технологии «Компьютер - печатная машина»
) Квалифицированный оператор комплекса на одну
смену (1000 долларов/месяц)
) Два специалиста по электронному монтажу (2×1000
долларов/месяц)
Таким образов общие усредненные затраты для
технологии «Компьютер - фотоформа» составят 3800 долларов/месяц, а для
технологии «Компьютер - печатная машина» 6000 долларов/месяц. Общие затраты за
три года составят 162 тыс. долларов и 216 тыс. долларов соответственно. При
этом срок окупаемости у обоих технологий примерно одинаковый.
Одна пластина, изготовленная по технологии
«Компьютер - фотоформа» будет стоить 9,6 долларов, а для технологии «Компьютер
- печатная машина» 10,5 долларов. Разница небольшая, но для больших тиражей
может в итоге составить 600-800 долларов в пользу пленочной технологии [5].
Дополнительное преимущество пленочной технологии
заключается в стоимости оборудования. Фотовыводное устройство стоит в несколько
раз меньше чем рекордер.
Подбираем парк оборудования.
Для изготовления фотоформ будет использоваться
фотовыводное устройство Luxel F-9000. Максимальный формат пленки - В1+ (70,7×100),
максимальное разрешение записи 3657 dpi.
Тиражирование будет осуществляться на офсетной
рулонной машине Коросет (Сoroset). Данная машина ориентирована на печать
продукции тиражом от 3 тыс. экземпляров, форматы: 70×108/32,
84×108/32.
Используемая бумага - офсетная до 65 г/кв.м. Встроенный фальц-аппарат. Вид
монтажа фотоформ - электронный.
. Составление технологической карты
|
№
|
Наименование
операции технологического процесса
|
Оборудование
|
Инструменты,
материалы
|
Средства
и параметры контроля качества
|
|
1
|
Сдача
рукописи в издательство автором
|
|
|
|
|
2
|
Рецензирование
рукописи
|
Рабочее
место
|
Ручка
|
Стандарты
по издательскому делу, ОСТ, ГОСТ
|
|
3
|
Редактирование
рукописи
|
ПК
и периферия
|
|
|
|
4
|
Изготовление
текстового оригинала
|
ПК
и периферия, принтер
|
Картридж
для принтера
|
|
|
5
|
Вычитка
текстового оригинала
|
Рабочее
место корректора
|
Ручка
|
Орфографические
и синтаксические правила русского языка
|
|
6
|
Разметка
оригинала
|
Рабочее
место технического
редактора
|
Ручка,
линейка
|
|
|
7
|
Изготовление
макета и расчет бумаги для печати тиража
|
ПК
и периферия
|
Калькулятор
|
ОСТ,
ГОСТ
|
|
8
|
Набор
и обработка с использованием программ
|
Рабочее
место наборщика, ПК и перифе-рия
|
Пакет
программного обеспечения
|
Соответствие
вычитанному текстовому оригиналу
|
|
9
|
Получение
распечаток текста для корректуры на лазерных принтерах
|
ПК
и периферия, лазерный принтер
|
Картридж
для принтера
|
|
|
10
|
Корректура
текста
|
Рабочее
место корректора
|
Ручка
|
Орфографические
и синтаксические правила русского языка
|
|
11
|
Правка
текста
|
ПК
и периферия, рабочее место наборщика
|
Пакет
программного обеспечения
|
|
12
|
Верстка
по макету
|
ПК
и периферия, рабочее место верстальщика
|
Пакет
программного обеспечения
|
Соответствие
макету
|
|
13
|
Распечатка
сверстанных полос для корректуры
|
ПК
и периферия, лазерный принтер
|
Картридж
для принтера
|
|
|
14
|
Корректура
сверстанных полос
|
Рабочее
место корректора
|
Ручка
|
Соответствие
макету, правила русского языка
|
|
15
|
Распечатка
для сверки
|
ПК
и периферия, лазерный принтер
|
Картридж
для принтера
|
|
|
16
|
Сверка
и подпись «в печать»
|
|
|
|
|
17
|
Сверка
техническим редактором
|
Рабочее
место технического редактора
|
ручка
|
|
|
18
|
Вывод
сверстанных полос в фотовыводном устройстве на фотопленку
|
ПК
и периферия, фотовыводное устройство
|
Фотопленка
|
|
|
19
|
Передача
форм на формный участок
|
|
|
|
Данная технологическая схема взята из [4, стр.
52].
8. Расчет количества
основных материалов
|
Операция
технологического процесса
|
Наименование
материала
|
Учетная
единица
|
Общее
кол-во учетных единиц
|
Норма
расхода материала на у.е.
|
Общая
потребность в материале
|
|
Изготовление
текстового оригинала
|
Бумага
A4
|
Страница
текстового оригинала
|
320
|
1
|
320
|
|
Получение
распечаток текста для корректуры на лазерных принтерах
|
Бумага
A4
|
Страница
текстового оригинала
|
320
|
1
|
320
|
|
Распечатка
сверстанных полос
|
Бумага
A4
|
Полоса
набора
|
348
|
0,5
|
174
|
|
Распечатка
для сверки
|
Бумага
А4
|
Полоса
набора
|
348
|
0,5
|
174
|
|
Получение
распечаток
|
Картридж
для лазерного принтера
|
Страниц
|
1336
|
0,0001
|
0,1336
|
|
Получение
фотоформ
|
Фотопленка
AGFA ВР-10Р 77×108 см
|
13
|
0,83
м2
|
10,8
м2
|
Выбор данной фотопленки обусловлен следующим:
) Обеспечивает передачу мелких растровых деталей
) Полноформатая фотоформа облегчает монтаж и
получение печатных форм
) Высокая скорость проявления
. Составление ведомости основного оборудования
|
№
|
Оборудование
|
Назначение
|
Краткая
техническая характеристика
|
Стоимость
|
Кол-во
|
|
1
|
ПК
и периферия (мышь,
клавиатура,
монитор)
|
Набор
текста, верстка полос
|
ЖК
монитор Samsung 971 P, мышь Genius
X7,
клавиатура Genius
GK,
процессор Intel
Core 2 Duo.
Программное обеспечение (Open Office, Adobe
InDesign)
|
47
000 руб.
|
3
|
|
2
|
Лазерный
принтер HP
Officejet Pro 8000
|
Распечатка
для корректуры и верстки
|
Разрешение
1200 ×1200 dpi, скорость
печати 35 листов в минуту
|
4900
руб.
|
1
|
|
3
|
Фотовыводное
устройство Luxel F-9000
|
Вывод
фотопленки для изготовления фотоформ
|
Максимальный
формат пленки В1+(70,7×100),
максимальное разрешение записи 3657 dpi.
|
265
000 руб.
|
1
|
. Расчет времени, необходимого на выполнение
операций
Для расчета времени на набор используем [3, 13].
Группа сложности - 4 (особо сложный текст, набор технических словарей, набор
таблиц).
Для расчета времени на корректуру примем третью
группу сложности (научно-техническая литература, справочники, технические
энциклопедии).
Для расчета времени на верстку примем группу
сложности №2 (верстка текста, содержащего формулы, выделения, таблицы).
При расчете времени на монтаж фотоформ учтем,
что монтаж электронный.
|
Операция
|
Объем
работ
|
Норма
времени
|
Кол-во
времени
|
|
Набор
|
844500
знаков
|
0,2
часа на 1000 знако-команд
|
168,9
часов
|
|
Корректура
набора
|
844500
знаков
|
0,045
часа на 1000 знаков
|
38
часов
|
|
Верстка
|
348
полос
|
0,05
часа на одну полосу
|
17,4
часа
|
|
Корректура
верстки
|
844500
знаков
|
0,05
часа на 1000 знаков
|
42,2
часа
|
|
Монтаж
фотоформ
|
348
полос
|
8
полос за 0,05 часа
|
2,1
часа
|
|
Итого
|
268,6
часов
|
Литература и нормативно-техническая документация
1. Таль Г.А., Шульмейстер М.В.
Справочник технолога - полиграфиста. М.: Книга, 1981. - 253 с.: ил.
. Воскресенский М.И., Колосов А.И.
Наборные процессы и переработка текстовой информации. М.: Книга, 1989. - 430
с.: ил.
. Васильева А.А. Методические
указания по выполнению курсовой работы по дисциплине «Технология обработки
текстовой информации» для студентов очной и заочной форм обучения. Омск.:
ОмГТУ, 15 с.
. Волкова Л.А., Решетникова Е.Р.
Технология обработки текстовой информации. Технологический дизайн. М.:МГУП,
2007. -341 с.:ил.
5.
Журнал «Курсив» [Электронный ресурс]. - Режим доступа:
<http://kursiv.ru/kursivnew/format_magazine/archive/14/16.php>
