Пасмурных
|
12
|
9
|
9
|
5
|
4
|
3
|
4
|
4
|
6
|
12
|
18
|
17
|
98
Рельеф территории представляет собой слаборасчлененную
поверхность со средними абсолютными отметками 150-160 м, осложненную
заболоченной низиной р. Яузы и незначительно возвышающимися моренными грядами в
центральной части парка.
Относительные превышения отметок на территории парка
составляют не более 60 м.
Водные объекты.
По территории парка протекают реки Яуза и Пехорка. Река Яуза
берет начало в центральной части парка и пересекает его по дуге с
северо-востока на северо-запад. Основным притоком р. Яузы является р. Ичка. Она
берет свое начало у южной границы и впадает в р. Яузу за пределами парка. Река
Пехорка протекает в восточной части парка.
Реки, протекающие на территории парка, имеют смешанное
питание, в котором основную роль играет снеговое, а дождевое и грунтовые воды -
подчиненное. Естественный режим уровней рек бассейнов Яузы и Пехорки
характеризуется высоким весенним половодьем, летней и зимней меженью и
кратковременными летними дождевыми паводками. Для поддержания уровня рек в
периоды маловодья их питание осуществляется в результате сброса вод из
водоканала через систему переключателей.
Грунтовые воды в пределах парка залегают близко к поверхности
(1,5-6м).
Геологическое строение.
В геологическом строении территории принимают участие
верхнекаменноугольные морские карбонатные образования (известняки и доломиты)
нижнего структурного яруса Русской платформы, на размытой поверхности которых
несогласно залегают маломощные песчано-глинистые отложения верхнеюрского и
нижнемелового возраста, перекрытые четвертичными отложениями.
Почвы.
Почвенный покров территории парка характеризуется как очень
неоднородный в связи с неоднородностью почвообразующих пород и условий
увлажнения.
Преобладающим типом являются дерново-подзолистые почвы,
занимающие положительные формы рельефа: вершины и склоны местных водоразделов.
К отрицательным формам рельефа приурочены болотно-подзолистые, дерново-глеевые
и болотные почвы.
В поймах рек формируются аллювиальные (пойменные) почвы.
Небольшие площади на водоразделах занимают дерновые почвы. Выделяется свыше 30
почвенных разностей (Федосеева, 1990), среди которых преобладают слабо-дерновые
глубокоподзолистые глееватые легкосуглинистые почвы (49% площади) и глубокоподзолистые
супесчаные (27% площади).
Природные территории.
Главной природной зоной является национальный парк
"Лосиный остров" расположен в северо-восточной части г. Москвы и
продолжается за ее пределами до городов Королев (Калининград) и Мытищи.
Географически парк приурочен к стыку Мещерской низменности и
Клинско-Дмитровской гряды, являющейся водоразделом рек Москвы и Клязьмы.
Основное воздействие на экосистему парка оказывают промышленность и транспорт.
В непосредственной близости от парка находится около 100 промышленных
предприятий, которые являются источниками выбросов в атмосферу твердых и
газообразных продуктов и сточных вод, содержащих органические и неорганические
соединения.
Степень антропогенной нагрузки на различные части парка
определяется их положением по отношению к промышленным зонам и жилым кварталам
северо-восточной части столичного мегаполиса.
Площадь парка в пределах городской черты, на которую
приходится основная антропогенная нагрузка, составляет более 3 тыс. га. На
западе и юге парк граничит с жилыми кварталами и промышленными зонами
Ярославского, Ростокинского, Алексеевского, Преображенского, Богородского,
Гольяново муниципальных округов.
Основными источниками выбросов в атмосферу в промзонах,
прилегающих к московской части парка являются 6 предприятий (табл.1), среди
которых доминирует ТЭЦ-23.
Бытовое и общественное обслуживание.
72 предприятия бытового и коммунального обслуживания, 8
аптек, 16 предприятий общественного питания равномерно охватывают весь район.
Многие отмечены благодарностями жителей: например, мастерская
"Пинкоарт" по пошиву свадебных платьев (она создана при общественной
организации инвалидов района для трудоустройства инвалидов с нарушением
опорно-двигательного аппарата).
На территории Гольяново расположено 5 отделений связи, 7
отделений Сбербанка.
На территории муниципального образования 47 магазинов.
Выбор продовольственных, промтоварных и хозяйственных
магазинов у покупателей района Гольяново огромный. Упорядочена уличная
торговля. На территории района создана сеть мелкорозничных торговых точек,
павильонов и палаток, обеспечивающих население сельхозпродуктами, овощами и
фруктами.
Недалеко от метро "Щелковская" расположился овощной
рынок с широким ассортиментом овощей и фруктов, на территории рынка есть
палатки с разнообразными хлебобулочными изделиями, живой и свежей рыбой,
морепродуктами, молочными продуктами, а также хозтоварами и бытовой химией.
Внеуличный пассажирский транспорт.
Рассматриваемая территория находится в зоне влияния
Арбатско-Покровской линии метрополитена, Ярославского направления МЖД. На
территории района расположены станция "Щёлковская"
Арбатско-Покровской линии метрополитена. В целом, в зоне пешей доступности к
станциям метрополитена проживают менее 57% населения района.
Наземный пассажирский транспорт.
На территории района Гольяново 17 транспортных магистралей.
Это Щелковское шоссе, улицы Алтайская, Амурская, Байкальская, Бирюсинка,
Иркутская, Камчатская, Курганская, Красноярская, Монтажная, Новосибирская,
Сахалинская, Уссурийская, Уральская, Чусовская, Хабаровская. Их обслуживают три
транспортные организации. К тому же в Гольяново находится единственный в Москве
автовокзал междугороднего сообщения. По территории района проходят 3
троллейбусных и 12 автобусных маршрутов, на границе Гольяново расположена
станция метрополитена "Щелковская".
В Калошино-Черницыне находится 10-тый автобусный парк. Парк,
начинавший работать с одной колонны машин, быстро разрастался. На сегодняшний
день маршрутную сеть парка обслуживает 5 колонн машин. Также в парке есть
заказная колонна и техническая колонна. Сейчас маршруты автобусов: 3, 34, 52,
68, 133, 171, 223, 257, 283, 627, 716, 760 связывают улицы Гольянова между
собой и с улицами других районов ВАО Москвы.
Раздел 2.
Техническое проектирование и расчет исходных данных
Задание:
- Составить смету на производство работ по
межеванию земельных участков в районе Гольяново г. Москвы. Расчет стоимости
выполнить при помощи сборника ОНЗТ, коэффициент инфляции принять равным 8.
- План земельных участков составить в масштабе
1: 500.
- Ближайшие пункты ОМС, пригодные для
межевания, находятся в 25 км от объекта работ, и требуется создание ОМС на
объекте путем проложения полигонометрических ходов 2 разряда (необходимая
плотность 6 пунктов на 1 км²).
- Для каждого земельного участка
предполагается составить план границ, вычислить площадь и составить экспликацию
земель.
- Работы предполагается начать 1 мая 2010
года и закончить 31 октября 2010 года.
- Для определения стоимости комплекса работ
по межеванию земельных участков необходимо предварительно определить отдельные
виды работ, их объемы и стоимость, а так же составить технологическую схему
проведения межевания в районе.
Технологическая схема проведения межевания
земельных участков в районе Гольяново.
Таблица исходных данных.
№п/п
|
Наименование
|
Показатели
|
1
|
Общая площадь
объекта работ
|
1.178га 11.78
км²
|
2
|
Масштаб плана
границ землепользования
|
2000
|
3
|
Удалённость
объекта работ от организации исполнителя
|
5
|
4
|
Расстояния до
ближайших ОМС
|
6
|
5
|
Необходимая
плотность опорных межевых знаков на объекты
|
6 пунктов на 1
км²
|
6
|
Длина
полигонометрических ходов второго разряда
|
28.08 км
|
7
|
Количество
точек стояния на один километр полигонометрического хода
|
4
|
8
|
Количество
межевых знаков на 1 км. Границ.
|
5
|
9
|
Протяжённость
устанавливаемой границы.
|
220.56 км
|
10
|
Количество
землепользования на объекте работ
|
498
|
11
|
Количество
точек имеющих геоданные на 1 км. Границы.
|
5
|
12
|
Начало -
окончание работ
|
01.05.10
|
13
|
Категория
сложности
|
4
|
Раздел
3. "Составление смет на производство работ"
На основании исходных данных, рассчитанных в разделе 2,
составлены сметы на производство работ. Расчет сметной стоимости выполняется с
использованием сборника ОНЗТ на изготовление проектной и изыскательской
продукции землеустройства, земельного кадастра и мониторинга земель. Сборник
состоит 10 частей 29 глав и приложений. В каждой главе дается характеристика
природных категорий сложностей, цены на выполняемые работы и ОНЗТ, а также
приложения, по которым рассчитываются понижающие и повышающие коэффициенты. В
общих указаниях и приложениях перечислены виды затрат труда, соотношения затрат
труда и расходам по структурным подразделениям, расходы которые не включены в
сборник должны учитываться.
В цены включены:
расходы на оплату труда: должностные оклады (ставки) исходя
из сложности выполняемых работ (в соответствии с Единой тарифной сеткой);
премии, выплачиваемые работникам по результатам производственной деятельности;
оплата учебных отпусков, предоставляемых работникам, успешно обучающимся заочно
в высших и средних специальных учебных заведениях; выплата заработной платы
работникам во время их обучения с отрывом от производства в системе повышения
квалификации и переподготовки кадров; оплата отпусков молодым специалистам
перед началом их работы; дополнительные расходы при выполнении работ с
использованием материалов ограниченного пользования; дополнительная оплата
работникам за вредные условия производства; расходы заработной платы при
выполнении работниками государственных обязанностей; выплата компенсаций
матерям, находящимся в отпуске по уходу за ребенком в возрасте до 3 лет;
выплата процентных надбавок к должностным окладам лицам, допущенных к гостайне,
другие непредвиденные расходы; отчисления на оплату очередных отпусков, предоставляемых
работникам в соответствии с действующим законодательством;
отчисления в фонды (фонд занятости, социального и
медицинского страхования, обязательного страхования от несчастных случаев и
профессиональных заболеваний, пенсионный фонд) от начисленной величины по всем
основаниям оплаты труда;
амортизация зданий, оборудования и инструментов;
расходы на радиофикацию, газоснабжение, отопление,
водоснабжение и освещение производственных зданий;
расходы по найму жилья и оплате суточных, включая расходы при
обучении на курсах повышения квалификации;
стоимость реактивов для проведения лабораторных анализов и
бумажно-канцелярских материалов, используемых в процессе производства проектной
и изыскательской продукции (за исключением видов продукции, по которым стоимость
материалов определяется дополнительно по соответствующим примечаниям);
расходы на телефонную связь и оплату почтовых услуг;
оплата за проезд молодым специалистам и работникам,
направляемым на повышение квалификации и переподготовку; подъемные; расходы на
гарантийный ремонт вычислительной техники; расходы по метрологическому
обеспечению единства и точности средств измерений; оплата учебным заведениям за
повышение квалификации работников; другие непредвиденные расходы;
налог на прибыль; другие федеральные и местные налоги,
предусмотренные налоговой системой Российской Федерации.
Составление проекта по производству работ.
Содержание работы. Составление проекта
производства аэрофотогеодезических изысканий: сбор и изучение
планово-картографических и других материалов по объекту работ, анализ
аэрофотосъемочной и топографической изученности объекта. Обоснование состава и
объемов работ, установление методики их выполнения. Проектирование и расчет
точности планово-высотных геодезических сетей, включая съемочную сеть. Расчет
необходимого количества работников, материалов, транспорта, изыскательского
оборудования, приборов, снаряжения.
Составление графика производства работ, текстовой части,
оформление программы изысканий, графических приложений и сметы. Подготовка
документации для оформления заказчиком разрешения на производство изысканий.
Согласование проекта и сметы, освидетельствование, исправление замечаний,
размножение материалов и формирование их в дело.
Конечная продукция: материалы проекта по производству
изысканий, сформированные в дело, 3 экз., из которых 1 экз. архивный.
Единица
измерения: "а" - объект; "в" - 1 тыс. га территории.
Таблица 166
|
|
Природные
категории сложности
|
|
I
|
II
|
III
|
IV
|
V
|
|
а
|
в
|
а
|
в
|
а
|
в
|
а
|
в
|
а
|
в
|
Цена, тыс. руб.
|
524
|
13
|
531
|
20
|
544
|
26
|
550
|
32
|
563
|
45
|
ОНЗТ, чел. дн.
|
8,1
|
0,2
|
8,2
|
0,3
|
8,4
|
0,4
|
8,5
|
0,5
|
8,7
|
0,7
|
Примечания:
1. Цены настоящей таблицы предназначены Для
определения стоимости составления проекта и технического отчета, выполняемых в
качестве самостоятельного вида работ.
. Цены рассчитаны на составление проекта производства
аэрофотогеодезических изысканий по созданию сельскохозяйственных планов и карт.
При составлении проекта изысканий по созданию топографических
планов в показатель "в" вводится коэффициент 1,70.
При составлении проекта изысканий по созданию планов сельских
населенных пунктов в показатель "в" вводится коэффициент 1,30.
. Цены рассчитаны на условия, при которых на объекте
расположена территория одного первичного административного образования, т.е.
территория, входящая в зону деятельности одного органа местного самоуправления
(муниципального образования - далее земельный округ). При составлении проекта
изысканий по созданию планов сельских населенных пунктов объектом в показателе
"а" считаются населенные пункты, расположенные на территории одного
земельного округа.
При одновременном выполнении работ по нескольким земельным
округам в показатель "а" вводится коэффициент: К = 1,0 + 0, 20 (n - 1), где "n" - количество
земельных округов, на территорию которых разрабатывается проект и составляется
технический отчет. При этом такие земельные округа считаются как один объект.
. Цены рассчитаны на составление проекта
аэрофотогеодезических изысканий для создания планов в масштабе 1: 10000. При
иных масштабах в показатель "в" вводится коэффициент: 5,50 - М 1:
2000; 2,00 - М 1-5000; 0,40 - М 25000; 0,25 - М 1: 50000.
. Цены на составление технического отчета (составление
текстовой части технического отчета в соответствии с требованиями нормативных
документов по изысканиям, табличных и графических приложений, редактирование,
оформление и выпуск отчета в 3 экз.) определяются по вышеприведенной таблице и
примечаниям к ней. При этом показатель "а" применяется с
коэффициентом 1,0; показатель "в" - с коэффициентом 1,50.
А
|
Б
|
550
|
32*1.17 = 37.44
|
К = 8
|
К = 8
|
|
К2 = 1,70
|
А = 550*8 =
4400
|
37.44*8*1,70 =
509.18
|
А+Б = 4909.18
|
Стоимость выполнения работ по составлению технического отчёта
равна 5484,46 рублей.
А
|
Б
|
8,5
|
0,5*1.17 =
0.585
|
|
К2 = 1,70
|
А = 8,5
|
Б = 0.585*1,70
= 0.99
|
А+Б = 9
|
На составление технического проекта потребуется 9 чел. дн.
Создание ОМС на объекте.
Содержание работы. Подбор
планово-картографических материалов, выписка из каталога координат пунктов
триангуляции, разработка проекта проложения ходов, подбор и поверка
инструментов.
Организация полевых работ, рекогносцировка местности по
трассе проложения хода, выбор места установки знаков, закрепление кольями,
отыскание пунктов триангуляции (полигонометрии), необходимых для привязки,
установка вех на утраченных наружных знаках, измерение углов и линий,
камеральная обработка результатов полевых измерений, вычисления, увязка,
освидетельствование, исправление замечаний, составление каталога координат,
написание краткой записки, оформление и формирование материалов.
Конечная продукция: материалы полевых измерений и их
камеральной обработки, сформированные в дело (архивный экз.).
Единица измерения: "а" - объект; "в" - 1
км хода.
#G0Таблица 1
|
#G0
|
Природные
категории сложности
|
|
|
I
|
II
|
III
|
IV
|
V
|
|
|
а
|
в
|
а
|
в
|
а
|
в
|
а
|
в
|
a
|
в
|
|
Цена, тыс. руб.
|
1259
|
348
|
1295
|
432
|
1307
|
516
|
1331
|
600
|
1391
|
720
|
|
ОНЗТ, чел. дн.
|
10,5
|
2,9
|
10,8
|
3,6
|
10,9
|
4,3
|
11,1
|
5,0
|
11,6
|
6,0
|
|
Примечания:
1. Цены рассчитаны на проложение ходов с 3 точками стояния
на 1 км. При иных условиях в показатель "в" вводится коэффициент: К =
1,0 + 0,08 (n
- 3), где "n" - количество точек стояния на 1 км хода.
. Цены рассчитаны на проложение полигонометрических ходов в
объеме более 10 км. При меньшем объеме в показатель "а" вводится
понижающий коэффициент: К = 1,0 - 0,06 (10 - n), где "n" - протяженность
ходов, км.
. Цены рассчитаны для условий, при которых объект работы
расположен на удалении более 30 км от организации-исполнителя. При меньшем
расстоянии в показатели "а" и "в" вводится понижающий
коэффициент: К = 1,0 - 0,01 (30 - n), где "n" - расстояние до
объекта от организации-исполнителя, км.
. Цены рассчитаны на проложение полигонометрических ходов 4
класса (1: 25000), при проложении ходов 1 разряда (1: 10000) в показатель
"в" вводится коэффициент 0,70, ходов 2 разряда (1: 5000) -
коэффициент 0,60.
. В показателе "а" объектом считается территория,
представленная в виде единого массива, для которого производится сгущение
геодезической сети в целях последующего выполнения геодезических работ. Если
такая территория представлена несколькими обособленными массивами
(чересполосными участками), на которых сгущение геодезических сетей
производится одновременно в виде самостоятельных ходов (систем), в показатель
"а" вводится коэффициент: К= 1,0 + 0,10 (n - 1), где "n" - количество
обособленных массивов, на которых полигонометрические работы выполняются в виде
самостоятельных ходов (систем).
. При выполнении работ по улицам городов или в полосе отвода
автомобильных (железных) дорог с интенсивным движением в показатель
"в" вводится коэффициент 1, 20.
. Цены на закладку центров полигонометрии, рубку просек и
визирок определяются дополнительно.
. Цены рассчитаны на проложение полигонометрических ходов в
качестве самостоятельного вида работ. При их проложении в комплексе с другими
геодезическими работами показатель "а" настоящей таблицы применяется
с коэффициентом 0,40.
. В цены не включены затраты на составление проекта и
технического отчета по производству полигонометрических ходов. При
необходимости их составления в показатели "а" и "в"
вводится коэффициент 1,03.
А
|
Б
|
1331
|
600*28.08=16848
|
К=8
|
К=8
|
|
К1 = 1,0 + 0,08
(4 - 3) =1,08
|
К3 = 1,0 - 0,01
(30 - 5) =0,75
|
К3 = 1,0 - 0,01
(30 - 5) = 0,75
|
|
К4=0,60
|
|
К6=1, 20
|
А=1331*8*0.75=7986
|
Б=16848*8*1,08*0,75*0,60*1,
20=78606.02
|
А+Б=86592.02
|
Стоимость выполнения работ по созданию ОМС на объекте равна
86592.02 рублей.
А
|
Б
|
11,1
|
5,0*28.08=140.4
|
|
К1 = 1,0 + 0,08
(4 - 3) =1,08
|
К3 = 1,0 - 0,01
(30 - 5) = 0,75
|
К3 = 1,0 - 0,01
(30 - 5) = 0,75
|
|
К4=0,60
|
|
К6=1, 20
|
А=11,1*0,75=8.32
|
Б=140.4*1,08*0,75*0,60*1,
20=81.88
|
А+Б=90
|
На выполнение работ по созданию ОМС на объекте необходимо 90
чел. дн.
Установление (восстановление) границ землепользований.
Содержание работы. Подбор
планово-картографических материалов и документов, определяющих право
пользования землей. Выписка координат, необходимых для установления
(восстановления) границ. Изучение и анализ чертежа перенесения в натуру
(составление чертежа и производство вычислений, необходимых для восстановления
границ).
Организация полевых работ. Рекогносцировочный осмотр
местности по трассе устанавливаемой (восстанавливаемой) границы, выбор места
постановки межевых знаков. Выявление спорных моментов по устанавливаемой границе,
оформление протокола. Расчистка трассы (без рубки просек). Вешение линий,
измерение горизонтальных углов, линий и углов наклона. Ведение полевого
журнала, контрольные подсчеты. Составление схемы теодолитных ходов, камеральная
обработка полевых материалов, определение координат. Объезд границ с
представителями смежных землепользовании.
Сдача знаков и установленных (восстановленных) границ
представителю хозяйства, оформление акта. Написание краткой пояснительной
записки, освидетельствование, исправление замечаний, формирование материалов.
Конечная продукция: установленная в натуре граница, сданная
по акту землепользователям, материалы установления границ, сформированные в
дело (архивный экземпляр).
Единица измерения: "а" - землепользование;
"в" - 1 км устанавливаемой границы.
Таблица 114
|
|
Природные
категории сложности
|
|
I
|
II
|
III
|
IV
|
V
|
|
а
|
в
|
а
|
в
|
а
|
в
|
а
|
в
|
а
|
в
|
Цена, тыс. руб.
|
1183
|
161
|
1218
|
195
|
1229
|
241
|
1252
|
276
|
1275
|
333
|
ОНЗТ, чел. дн.
|
10,3
|
1,4
|
10,6
|
1,7
|
10,7
|
2,1
|
10,9
|
2,4
|
11,1
|
2,9
|
Примечания:
1. Цены рассчитаны на установление (восстановление)
границ с 3 межевыми знаками на 1 км. При иных условиях в показатель
"в" вводится коэффициент: К = 1,0 + 0,08 (n - 3), где "n" - количество
межевых знаков на 1 км границы.
. Цены рассчитаны для условий, при которых протяженность
устанавливаемой границы составляет более 15 км. При меньшей протяженности в
показатель "а" вводится понижающий коэффициент: К = 1,0 - 0,06 (15 - n), где "n" - протяженность
устанавливаемой границы, км.
. Цены рассчитаны для условий, при которых объект работы
расположен на удалении более 30 км от организации-исполнителя. При меньшем
расстоянии в показатели "а" и "в" вводится понижающий
коэффициент: К = 1,0 - 0,01 (30 - n), где "n" - расстояние от
организации-исполнителя до объекта, км.
. Цены рассчитаны на установление (восстановление) границы на
одном участке (звене). При иных условиях в показатель "а" вводится
коэффициент: К = 1,0 + 0,10 (n - 1), где "n" - количество обособленных участков
(звеньев) переносимой в натуру границы.
. Цены рассчитаны на согласование установленной границы с
одним землепользователем. При иных условиях, в показатель "в"
вводится коэффициент: К = 1,0 + 0,10 (n - 1), где "n" - количество
землепользователей, с которыми производится согласование установленной
(восстановленной) границы.
. При восстановлении утраченных границ в показатель
"в" вводится коэффициент 1,60.
. Цены на установление межевых знаков, на проложение
теодолитных ходов, необходимых для привязки к пунктам геодезической сети, на
прорубку просек и визирок, на участие в работе по решению спорных граничных
вопросов определяются дополнительно.
. Цены рассчитаны на установление (восстановление) границ с
применением геодезических приборов и измерением на местности. При перенесении
(восстановлении) границ в натуру методом опознавания местных предметов (без
производства измерений) в показатель "в" вводится коэффициент 0,30.
А
|
Б
|
1252*498 =
623496
|
276*220.56 =
60874.56
|
К=8
|
К=8
|
|
К1 = 1,0 + 0,08
(5 - 3) = 1,16
|
К3 = 1,0 - 0,01
(30 - 5) = 0,75
|
К3 = 1,0 - 0,01
(30 - 5) = 0,75
|
|
К5 = 1,0 + 0,10
(6 - 1) = 1,5
|
А =
623496*8*0,75 = 3740976
|
Б =
60874.56*8*1,16*0,75*1,5 = 635530,41
|
А+Б =
4376506,41
|
Стоимость выполнения работ по установлению (восстановлению)
границ землепользований равна 4376506,41рублей.
А
|
Б
|
10,9*498 =
5428.2
|
2,4*220.56 =
529.34
|
|
К1 = 1,0 + 0,08
(5 - 3) = 1,16
|
К3 = 1,0 - 0,01
(30 - 5) = 0,75
|
К3 = 1,0 - 0,01
(30 - 5) = 0,75
|
|
К5 = 1,0 + 0,10
(6 - 1) = 1,5
|
А = 5428.2*0,75
= 4071.15
|
Б =
529.34*1,*0,75*1,5 = 690,79
|
А+Б = 4761,94
|
На выполнение работ по установлению (восстановлению) границ
необходимо 4761,94 чел. дн.
Вычисление общей площади землепользований.
Содержание работы. Подбор
планово-картографического материала. Определение способа вычисления, выполнение
необходимых измерений и вычислительных работ по определению общей площади
землепользования. Освидетельствование, исправление замечаний, формирование
материалов.
Конечная продукция: материалы вычислений, сформированные в
дело (архивный экземпляр).
Единица измерения: "а" - землепользование;
"в" - 1 тыс. га общей площади.
Таблица 35
|
|
а
|
в
|
Цена, тыс. руб.
|
56
|
34
|
ОНЗТ, чел. дн.
|
1,0
|
0,6
|
Примечания:
1. Показатель "в" измеряется общей
площадью землепользования, вычисляемой механическим, графическим, по
координатам или иными способами.
. Показатель "в" рассчитан на вычисление общей
площади в объеме 1,0 тыс. га.
При иной площади в показатель "в" вводится
коэффициент, рассчитываемый в соответствии с нижеследующим.
Общая площадь
землепользования, тыс. га
|
Формулы для расчета
повышающего (понижающего) коэффициента
|
менее 1,0
|
К = 1,0 - 0,70
(1 - n)
|
1-10
|
К = 1,0 + 0,40
(n - 1)
|
10-50
|
К = 4,60 + 0,
20 (n - 10)
|
50-100
|
К = 12,60 +
0,10 (n - 50)
|
свыше 100
|
К = 16,60 +
0,03 (n - 100)
|
где "n" (во всех вышеприведенных формулах) - общая площадь
землепользования, тыс. га.
. Цены рассчитаны для условий, при которых землепользование
представлено одним массивом. При иных условиях в показатель "а"
вводится коэффициент: К = 1,0 + 0, 20 (n - 1), где "n" - количество
обособленных массивов (участков), по которым общие площади определяются в
отдельности.
. Ценами не предусмотрено нанесение на плановую основу границ
землепользовании или уточнение их местоположения. При необходимости
выполнения такой работы затраты определяются дополнительно.
А
|
Б
|
56*498 = 27888
|
34*1.17 = 39.78
|
К = 8
|
К = 8
|
|
К3 = 1,0 + 0,40
(1,17 - 1) = 1,07
|
А = 27888*8 =
223104
|
Б =
39.78*8*1,07 = 340,52
|
А+Б = 223444,52
|
Стоимость выполнения работ по вычислению общей площади
землепользования равна 223444,52 рублей.
А
|
Б
|
1*498 = 498
|
0,6*1.7 = 1,02
|
|
К3 = 1,0 + 0,40
(1,17 - 1) = 1,07
|
А = 498
|
1,02*3.92 =
1,09
|
А+Б = 499,09
|
На выполнение работ по вычерчиванию границ землепользований
необходимо 499,09 чел. дн.
Составление и вычерчивание плана границ землепользования.
Содержание работы. Подбор и изучение
исходных материалов. Нанесение и вычерчивание внешних границ хозяйства,
написание геоданных. Составление списка совладельцев. Оформление картуша,
штампа, описание смежеств. Зарамочное оформление, закрепление тушью,
освидетельствование, исправление замечаний.
Конечная продукция: соответственно оформленный план, 1 экз.
Единица измерения: "а" - объект; "в" - 1
тыс. га территории.
#G0Таблица 75
|
#G0
|
а
|
в
|
|
Цена, тыс. руб.
|
355
|
22
|
|
ОНЗТ, чел. дн.
|
6,6
|
0,4
|
|
Примечания:
1. В показателе "а" объектом считается
территория, находящаяся в пользовании одного землепользователя и расположенная
в одном массиве. При иных условиях в показатель "а" вводится
коэффициент: К = 1,0 + 0,15 (n - 1), где "n" - количество обособленных массивов.
. Цены рассчитаны для условий, при которых площадь территории
составляет более 2,0 тыс. га. При меньшей площади в показатель "а"
вводится понижающий коэффициент: К = 1,0 - 0,45 (2 - n), где "n" - площадь
территории, тыс. га.
. Цены рассчитаны для условий, при которых на 1 км границы
приходится до 5 точек, имеющих геоданные. При большем их количестве в
показатель "в" вводится повышающий коэффициент: К = 1,0 + 0,10 (n - 5), где "n" - количество точек
с геоданными в расчете на 1 км границы.
. При наличии на территории хозяйства земель других
землепользователей (посторонних) или при составлении единого плана на группу
хозяйств (крестьянских, фермерских и т.д.) в показатель "а" вводится
коэффициент: К = 1,0 + 0,05n, где "n" - количество посторонних землепользователей или
количество хозяйств, входящих в группу, по которым составляется единый план.
. При нанесении границ территорий с особым режимом
использования земель в показатели "а" и "в" вводится
коэффициент: К = 1,0 + 0,10n, где "n" - количество видов территорий (зон), различающихся по
использованию, условия ограничения которых (перечень мероприятий) отображаются
на плане.
. Цены рассчитаны на составление плана в масштабе 1: 10000.
При ином масштабе в показатель "в" вводится коэффициент: 1,60 - М 1:
500; 1,50 - М 1: 1000; 1,40 - М 1: 2000; 1,20 - М 1: 5000; 0,90 - М 1: 25000;
0,80 - М 1: 50000.
. Ценами не предусмотрены затраты на выписку координат
границ, вычисление площадей, разработку проектных материалов по установлению
границ территорий с особым режимом использования земель, уточнение списков
совладельцев.
. При участии проектной организации в согласовании и
утверждении плана границ в показатель "а" вводится коэффициент: К =
1,0 + 0,10 (n
- 1), где "n" - количество организаций (инстанций), с которыми
производится согласование и утверждение проектного плана.
А
|
Б
|
355
|
22*1.17 = 25.74
|
К = 8
|
К = 8
|
К6=1,0-0,45* (2-1,17) =0,63К6
=1,40
|
|
А = 355*8*0,63
= 1789,2
|
Б =25.74*8*1,40
= 288,29
|
А+Б = 2077,49
|
Стоимость выполнения работ по составлению и вычерчиванию
плана границ землепользования равна 2077,49 рублей.
А
|
Б
|
6,6
|
0,4*1.17 = 0,47
|
К2=1,0-0,45* (2-1,17) =0,63К6 =1,4
|
|
А = 6,6*0,63 =
4,16
|
Б = 0.47*1,40 =
0.66
|
А+Б = 5
|
На выполнение работ по составлению и вычерчиванию плана
границ землепользования необходимо 5 чел. дн.
Составление технического отчета.
Содержание работы. Составление проекта
производства аэрофотогеодезических изысканий: сбор и изучение
планово-картографических и других материалов по объекту работ, анализ
аэрофотосъемочной и топографической изученности объекта. Обоснование состава и
объемов работ, установление методики их выполнения. Проектирование и расчет
точности планово-высотных геодезических сетей, включая съемочную сеть. Расчет
необходимого количества работников, материалов, транспорта, изыскательского
оборудования, приборов, снаряжения.
Составление графика производства работ, текстовой части,
оформление программы изысканий, графических приложений и сметы. Подготовка
документации для оформления заказчиком разрешения на производство изысканий.
Согласование проекта и сметы, освидетельствование, исправление замечаний,
размножение материалов и формирование их в дело.
Конечная продукция: материалы проекта по производству
изысканий, сформированные в дело, 3 экз., из которых 1 экз. архивный.
Единица измерения: "а" - объект; "в" - 1
тыс. га территории.
Таблица 166
|
|
Природные
категории сложности
|
|
I
|
II
|
III
|
IV
|
V
|
|
а
|
в
|
а
|
в
|
а
|
в
|
а
|
в
|
а
|
в
|
Цена, тыс. руб.
|
524
|
13
|
531
|
20
|
544
|
26
|
550
|
32
|
563
|
45
|
ОНЗТ, чел. дн.
|
8,1
|
0,2
|
8,2
|
0,3
|
8,4
|
0,4
|
8,5
|
0,5
|
8,7
|
0,7
|
Примечания:
1. Цены настоящей таблицы предназначены Для
определения стоимости составления проекта и технического отчета, выполняемых в
качестве самостоятельного вида работ.
. Цены рассчитаны на составление проекта производства
аэрофотогеодезических изысканий по созданию сельскохозяйственных планов и карт.
При составлении проекта изысканий по созданию топографических
планов в показатель "в" вводится коэффициент 1,70.
При составлении проекта изысканий по созданию планов сельских
населенных пунктов в показатель "в" вводится коэффициент 1,30.
. Цены рассчитаны на условия, при которых на объекте
расположена территория одного первичного административного образования, т.е.
территория, входящая в зону деятельности одного органа местного самоуправления
(муниципального образования - далее земельный округ). При составлении проекта
изысканий по созданию планов сельских населенных пунктов объектом в показателе
"а" считаются населенные пункты, расположенные на территории одного
земельного округа.
При одновременном выполнении работ по нескольким земельным
округам в показатель "а" вводится коэффициент: К = 1,0 + 0, 20 (n - 1), где "n" - количество
земельных округов, на территорию которых разрабатывается проект и составляется
технический отчет. При этом такие земельные округа считаются как один объект.
. Цены рассчитаны на составление проекта
аэрофотогеодезических изысканий для создания планов в масштабе 1: 10000. При
иных масштабах в показатель "в" вводится коэффициент: 5,50 - М 1:
2000; 2,00 - М 1-5000; 0,40 - М 25000; 0,25 - М 1: 50000.
. Цены на составление технического отчета (составление
текстовой части технического отчета в соответствии с требованиями нормативных
документов по изысканиям, табличных и графических приложений, редактирование,
оформление и выпуск отчета в 3 экз.) определяются по вышеприведенной таблице и
примечаниям к ней. При этом показатель "а" применяется с
коэффициентом 1,0; показатель "в" - с коэффициентом 1,50.
А
|
Б
|
550
|
32,1*1,17 =
37,69
|
К = 8
|
К = 8
|
|
К2 = 1,70
|
К5 = 1,0
|
К5 = 1,5
|
А = 550*8*1,0 =
4400
|
37.44*8*1,70*1,50
= 768
|
А+Б = 5168
|
Стоимость выполнения работ по составлению технического отчёта
равна 5168 рублей.
А
|
Б
|
8,5
|
0,5*1.17 = 0.59
|
|
К2 = 1,70
|
К5 = 1,0
|
К5 = 1,5
|
А = 8,5*1 = 8,5
|
Б =
0.59*1,70*1,5 = 1.50
|
А+Б = 10
|
На составление технического проекта потребуется 10 чел. дн.
Расчет стоимости работ по межеванию с города Москва
районный округ "Гольяново".
Вид работ
|
Номер таблицы
ОНЗТ
|
Единицы
измерения
|
Объём работ
|
Категория
сложности
|
расценки
|
|
|
|
|
|
Исходные
|
коэффициенты
|
окончательные
|
Составление
тех. проекта
|
166
|
А-объект В-1000
га территор.
|
А=550 В=32
|
4
|
А=550 В=37,44
|
К = 8 К = 8
К2=1,7
|
4909.18
|
Создание ОМС
|
1
|
А-объект В-1 км
хода
|
А=1331 Б=600
|
4
|
А=1331 Б=16948
|
К=8 К3=0,75 К=8
К1=1,08 К3=0,75 К4=0,60 К6=1,20
|
86592.02
|
Установление
границ землепользований
|
114
|
А-землепользование
В-1 км устан. Гр.
|
А=1252 Б=276
|
4
|
А= 623496 Б=
60874.56
|
К=8 К3=0,75 К=8
К1=1,16 К3=0,75 К5=1,5
|
4376506,41
|
Вычисление
общей площади землепользований
|
35
|
А-землепользование
В-1000 га. Площади территории
|
А=56 Б=34
|
4
|
А=27888 Б=39.78
|
К=8 К=8 К3=1,07
|
223444,52
|
Составление и
вычерчивание плана границ землепользования
|
75
|
А-объект В-1000
га. Территории
|
А=355 Б=22
|
4
|
А=355 Б=25.74
|
К=8 К=8 К6=1,4
|
2077,49
|
Составление
тех. Отчета
|
166
|
А-объект В-1000
га. территории
|
А=550 Б=32
|
4
|
А=550 Б=37,69
|
К=8 К5=1,0 К=8
К2=1,70 К5=1,5
|
5168,00
|
|
|
|
|
|
|
|
4698697,42
|
Коэффициент за
природно-климатические условия (5%)
|
1.05
|
4698697,42*1.05=4933632,29
|
Прибыль
планируемая (15%)
|
1.15
|
4933632,29*1.15=5673677,13
|
НДС (18%)
|
1.18
|
5673677,13*1.18=6694939,02
|
|
|
|
|
|
|
|
6694939,02
|
|
|
|
|
|
|
|
|
|
|
|
Расчет стоимости работ по межеванию с города Москва
районный округ "Гольяново". (человекодни)
Вид работ
|
Номер таблицы
ОНЗТ
|
Единицы
измерения
|
Объем работ
|
Категория
сложности
|
расценки
|
|
|
|
|
|
исходные
|
коэффициенты
|
окончательные
|
Составление
тех. проекта
|
166
|
А-объект В-1000
га территор.
|
А=8,5 В=0,5
|
4
|
А=8,5 В=0.59
|
К2=1,7
|
9
|
Создание ОМС
|
1
|
А-объект В-1 км
хода
|
А=11,1 Б=5,0
|
4
|
А=11,1 Б=140,4
|
К3=0,75 К1=1,08
К3=0,75 К4=0,60 К6=1, 20
|
90
|
Установление
границ землепользований
|
114
|
А-землепользование
В-1 км устан. Гр.
|
А=10,9 Б=2,4
|
4
|
А=5428.2
Б=529.34
|
К3=0,75 К1=1,16
К3=0,75 К5=1,5
|
4762
|
Вычисление
общей площади землепользований
|
35
|
А-землепользование
В-1000 га. Площади территории
|
А=1 Б=0,6
|
4
|
А=498 Б=1,02
|
К3=1,07
|
499
|
Составление и
вычерчивание плана границ землепользования
|
75
|
А-объект В-1000
га. Территории
|
А=6,6 Б=0,4
|
4
|
А=6,6 Б=0,47
|
К6=1,4
|
5
|
Составление
тех. Отчета
|
166
|
А-объект В-1000
га. территории
|
А=8,5 Б=0,5
|
4
|
А=8,5 Б=0,59
|
К5=1,0 К2=1,70
К5=1,5
|
10
|
|
|
|
|
|
|
|
5360
|
|
|
|
|
|
|
|
|
|
|
Расчет стоимости работ на непосредственное
изготовление продукции
Номер таблицы
|
Вид работ
|
Общая стоимость
|
Процент от
общей стоимости (приложение 8 ОНЗТ)
|
Стоимость работ
на непосредственное изготовление продукции
|
166
|
Составление
технического отчёта
|
4909.18
|
63.1%
|
3097,69
|
1
|
Создание ОМС на
объекте
|
86592.02
|
81.3%
|
70399,31
|
114
|
Восстановление
границ землепользования
|
4376506,41
|
80.1%
|
3505581,63
|
35
|
Вычисление
общей площади землепользования
|
223444,52
|
59.1%
|
132055,71
|
75
|
Составление и
вычерчивание планов землепользования.
|
2077,49
|
58.0%
|
1204,4
|
166
|
Составление
технического отчёта
|
5168
|
63.1%
|
3255,84
|
|
|
4698697,42
|
|
3715594,2
|
Расчет трудозатрат на выполнение работ основными
исполнителями
Номер таблицы
|
Вид работ
|
Общие
трудозатраты (чел. дн)
|
Процент
трудозатрат (приложение 8 ОНЗТ)
|
трудозатраты на
непосредственное изготовление продукции
|
166
|
Составление
технического отчёта
|
9
|
81.6%
|
7
|
1
|
Создание ОМС на
объекте
|
90
|
82.7%
|
74
|
114
|
Восстановление
границ землепользования
|
4767
|
82.4%
|
3928
|
35
|
Вычисление
общей площади землепользования
|
499
|
82.5%
|
75
|
Составление и
вычерчивание планов землепользования.
|
5
|
82.6%
|
4
|
166
|
Составление
технического отчёта
|
10
|
81.6%
|
8
|
|
Составление
технического отчёта
|
5360
|
|
4433
|
Раздел
4. Организация и планирование работ

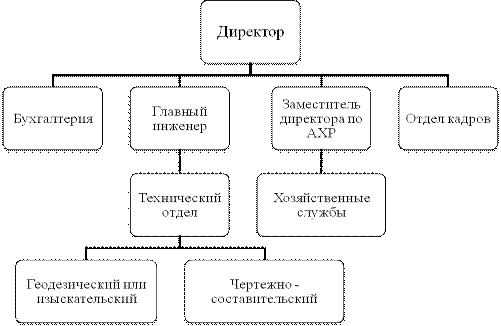

Схема предприятия, занимающегося составление кадастровых
планов.
Директор - организует всю производственно-хозяйственную
деятельность, выполнение плана при минимальных трудовых затратах, внедряет
новые технологии, улучшает организацию и повышает производительность труда,
улучшает условия труда и быта, утверждает договора, изменяет штатное
расписание.
Главный инженер - первый заместитель директора, отвечает за
производственно-техническое руководство предприятием, решает текущие и
перспективные организации производства, рационализации производства,
обеспечивает выполнение правил техники безопасности и охраны труда.
Заместитель директора по административно-хозяйственной работе
- обеспечивает материально-техническое снабжение, хозяйственное обслуживание
предприятия, работу жилищно-коммунального хозяйства и транспорта.
Отдел кадров - проводит расстановку кадров по полевым и
камеральным подразделениям, следит за трудовой дисциплиной и повышением
квалификации инженерно-технических работников.
Бухгалтерия - составляет финансовый план предприятия,
осуществляет взаимосвязь с банком, производит финансирование производства
подразделений, ведет бухгалтерский учет предприятия.
Технический отдел - ведет систематический контроль за
качеством работы полевых и камеральных подразделений, за соблюдением
дисциплины, разработка мероприятий по повышению качества работ.
Геодезический или изыскательный отдел занимается плановой
привязкой аэрофотоснимков, выполняет топографо-геодезические работ.
Чертежно-составительские отдел занимается составлением и
вычерчиванием планов и карт.
Похожие работы на - Составление сметы на производство работ по межеванию земельных участков в районе 'Гольяново' г. Москвы
|
