1. Конструкторская часть

1.1 Основные сведения о проектируемом двигателе и краткое описание конструкции

В качестве прототипа двигателя принят ТРДД Д-18Т - трёхвальный турбореактивный двухконтурный двигатель. Особенность трёхвальной схемы-разделение ротора компрессора на три самостоятельных ротора, каждый из которых приводится во вращение своей турбиной.

Параметры прототипа:

Р_max = 229850 Н

С_уд = 0,0395 кг/кгс*ч

G_в = 765 кг/с

π_К = 24

Т_Г = 1600 К

m=5,8

Конструкция двигателя выполнена с учетом обеспечения принципа модульной (блочной) сборки. Двигатель состоит из 12-ти модулей, каждый из которых - законченный конструктивно-технологический узел и может быть (кроме главного 12-го модуля) демонтирован и заменен на двигателе без разборки соседних модулей в условиях авиационно-технических баз, имеющихся на всех крупных аэродромах. Модульность конструкции двигателя обеспечивает возможность восстановления его эксплуатационной пригодности заменой деталей и узлов в условиях эксплуатации, а высокая контролепригодность способствует переходу от планово-предупредительного обслуживания к обслуживанию по состоянию.

Компрессор двигателя.

Компрессор двигателя - осевой, трехкаскадный, состоит из сверхзвукового вентилятора, околозвукового КНД и дозвукового КВД.

Одноступенчатый вентилятор не имеет ВНА и состоит из рабочего колеса, статора со спрямляющим аппаратом, вала с подшипниковым узлом и вращающегося обогреваемого воздухом кока.

Соединение диска рабочего колеса с валом - болтовое, лопатки крепятся к дискам хвостовиками типа «ласточкин хвост».

Рабочие лопатки вентилятора имеют бандажные антивибрационные полки, расположенные в тракте наружного контура.

Спрямляющий аппарат - разборной конструкции. Внутренняя поверхность наружного кольца спрямляющего аппарата имеет акустическую облицовку. К переднему фланцу корпуса вентилятора крепится самолетный воздухозаборник.

Вал вентилятора соединен с валом турбины вентилятора шлицами. Вентилятор и турбина вентилятора образуют ротор вентилятора, установленный на 2-х подшипниках. Оба подшипниковых узла ротора вентилятора имеют масляные демпферы.

Компрессор низкого давления - семиступенчатый, состоит из статора и ротора. Статор своим обтекателем разделяет поток воздуха за рабочим колесом вентилятора по контурам. В статоре смонтированы неподвижный и поворотный ВНА, узлы передних подшипников роторов вентилятора и КНД, спрямляющие аппараты ступеней, рабочие кольца и клапаны перепуска воздуха из КНД. Наличие поворотных лопаток ВНА КНД позволяет производить отладку двигателя в стендовых условиях. После отладки лопатки ВНА фиксируются в выбранном положении. Ротор компрессора - барабанно-дисковой конструкции, соединен с передним и задним валами с помощью болтов, рабочие лопатки соединены с венцами дисков хвостовиками типа «ласточкин хвост». Ротор КНД соединен с турбиной НД с помощью шлицев и образует ротор низкого давления. Ротор НД установлен на 2-х подшипниковых узлах, имеющих масляные демпферы.

Компрессор высокого давления - семиступенчатый, состоит из ВНА, ротора, статора и клапанов перепуска воздуха. Ротор КВД - барабанно-дисковой конструкции. Сварной барабан, диски последних ступеней, поставки и валы соединены между собой болтами, лопатки с дисками соединены хвостовиками «ласточкин хвост». КВД соединяется с турбиной ВД с помощью болтов и образует ротор высокого давления, установленный на 2-х подшипниках.

Передний шариковый подшипник установлен в упругой опоре с жестким ограничителем хода. Задний роликовый подшипник ротора ВД установлен на масляном демпфере.

Поворотные лопатки ВНА КВД позволяют производить отладку двигателя в стендовых условиях. После отладки лопатки ВНА фиксируются в выбранном положении. Промежуточный корпус служит для формирования переходного тракта от КНД к КВД и тракта наружного контура, размещения агрегатов и приводов к ним, а также размещения передней опоры ротора КВД и переднего пояса подвески двигателя. Кольцевые оболочки, формирующие тракт внутреннего и наружного контуров, соединены между собой 8-ю полыми рёбрами, внутри которых проходят коммуникации. Промежуточный корпус состоит из корпуса, центрального привода, коробки приводов и колонки приводов. Все приводные агрегаты двигателя получают вращение от ротора ВД. К заднему фланцу наружной оболочки промежуточного корпуса крепится болтами выходное сопло наружного контура, являющееся элементом конструкции самолетной мотогондолы, или реверсивное устройство. К внутреннему силовому корпусу спереди крепится корпус КНД, а сзади - корпус КВД.

В трехвальном турбореактивном двухконтурном двигателе Д-18Т весь воздух, поступающий на вход двигателя через самолетный воздухозаборник, проходит через вентилятор, в котором происходит некоторое повышение давления и температуры воздуха. Это повышение температуры и давления различно по длине лопатки вентилятора: у хвостовика оно меньше, на периферии рабочего колеса - больше.

За вентилятором поток воздуха делится на два: наружный и внутренний. По наружному контуру проходит около 85% всего воздуха, который, расширяясь и увеличивая свою скорость в канале и сопле наружного контура, создает приблизительно 77% общей тяги.

Во внутреннем контуре воздух дополнительно сжимается в компрессорах низкого и высокого давления и попадает в камеру сгорания, где, перемешиваясь с тонкораспыленным топливом, создает топливно-воздушную смесь. Газ поступает на турбину, где происходит преобразование энергии газового потока в механическую энергию, используемую для привода компрессора высокого и низкого давления и вентилятора. При прохождении газа через проточную часть турбины его энергия уменьшается, при этом температура и давление газа понижаются. В реактивном сопле внутреннего контура происходит расширение газа с падением давления до атмосферного, сопровождающееся увеличением скорости газового потока, создающего тягу внутреннего контура.

Промежуточный корпус.

Промежуточный корпус служит для формирования переходного канала от КНД к КВД и проточной части наружного контура, размещения агрегатов и приводов к ним, а также размещения передней опоры ротора КВД и узлов переднего пояса подвески двигателя. Кольцевые оболочки промежуточного корпуса, формирующие проточную часть внутреннего и наружного контуров, соединены между собой восемью полыми стойками, внутри которых проходят коммуникации систем двигателя. Промежуточный корпус состоит из собственно промежуточного корпуса, центрального привода, коробки приводов и промежуточного привода.

Все приводные агрегаты двигателя установлены на коробке приводов и получают вращение от ротора ВД через систему зубчатых передач и шлицевых рессор. К переднему фланцу наружной оболочки промежуточного корпуса крепится корпус СА вентилятора. К внутренней кольцевой оболочке, спереди, крепится корпус КНД, а сзади - корпус КВД. На промежуточном корпусе установлены также элементы капота газогенератора, формирующие внутреннюю поверхность наружного контура между стойками промежуточного корпуса.

Камера сгорания.

Камера сгорания состоит из корпуса, входного диффузора со спрямляющим аппаратом седьмой ступени КВД, жаровой трубы, топливного коллектора, топливных форсунок и пусковых воспламенителей. Жаровая труба кольцевого типа, с восемнадцатью топливными форсунками, имеет сварную конструкцию, состоит из отдельных, сваренных встык, колец, имеющих ряд отверстий для прохода вторичного воздуха.

Топливные форсунки - центробежного типа, одноканальные, четыре из них - аэрофорсунки (с пневмораспылом топлива), которые обеспечивают устойчивое горение при обеднении топливовоздушной смеси.

Топливный коллектор и трубки подвода топлива к форсункам имеют защитный кожух, предотвращающий попадание топлива на горячие корпусные детали в случае нарушения герметичности коллектора и трубок подвода топлива. На корпусе камеры сгорания установлены два воспламенителя факельного типа со свечами зажигания.

В передней части корпуса камеры сгорания установлены два клапана перепуска воздуха из-за КВД при запуске двигателя; на одном из клапанов установлен патрубок для отбора воздуха из-за КВД на нужды самолета.

Турбина

Турбина - трехкаскадная, шестиступенчатая, реактивная, состоит из одноступенчатой турбины высокого давления (ТВД), одноступенчатой турбины низкого давления (ТНД) и четырехступенчатой турбины вентилятора (ТВ).

Каждая из турбин приводит во вращение соответствующий ротор компрессора: ТВД - ротор КВД, ТНД - ротор КНД, ТВ - ротор вентилятора.

ТВД состоит из соплового аппарата (СА) и ротора. СА набирается из десяти отдельных секторов. В секторах по три (в одном секторе две) сопловые лопатки соединены между собой с помощью пайки. Сопловые лопатки пустотелые, охлаждаемые воздухом из-за КВД, имеют дефлекторы для поджатия охлаждающего воздуха к внутренним стенкам лопаток и систему перфорационных отверстий в стенках профиля и трактовых полок лопаток, через которые охлаждающий воздух выходит на наружную поверхность лопатки и защищает ее от горячих газов.

Ротор ТВД состоит из рабочего колеса (диска с рабочими лопатками), лабиринтного диска, вала ТВД.

Рабочая лопатка ТВД - охлаждаемая, состоит из хвостовика, ножки, пера и бандажной полки с гребешками. Воздух на охлаждение подводится к хвостовику, проходит по радиальным каналам в теле пера лопатки и выходит через отверстия в передней и задней части пера лопатки в проточную часть. В каждом пазу диска устанавливается по две лопатки. Соединяются лопатки с диском замками «елочного» типа. Лабиринтный диск и диск ТВД охлаждается воздухом из-за КВД.

Турбина низкого давления состоит из ротора и корпуса опор турбин с сопловым аппаратом ТНД. Ротор ТНД состоит из рабочего колеса (диска с рабочими лопатками) и вала ТНД, соединённых между собой болтами. Рабочие лопатки ротора ТНД неохлаждаемые, соединяются с диском замками «елочного» типа. Диск охлаждается воздухом, отбираемым из КВД.

В корпусе опор турбин наружная и внутренняя оболочки соединены между собой стойками, проходящими внутри полых лопаток соплового аппарата второй ступени турбины. Через лопатки проходят также трубопроводы масляных и воздушных коммуникаций. В корпусе опор турбин имеются узлы задних подшипников опор роторов низкого и высокого давления.

Сопловые лопатки, отлитые в виде секторов по три лопатки в секторе, охлаждаются воздухом, отбираемым из-за четвертой ступени КВД.

Турбина вентилятора состоит из ротора и статора. Статор турбины вентилятора состоит из корпуса и пяти сопловых аппаратов, набранных из отдельных литых секторов, по пять лопаток в секторе. Ротор турбины вентилятора дисково-барабанной конструкции. Диски соединяются между собой и с валом турбины вентилятора болтами. Лопатки, как сопловые, так и рабочие, неохлаждаемые; диски турбины вентилятора охлаждаются воздухом, отбираемым из КВД. Рабочие лопатки всех ступеней ротора ТВ бандажированы, соединены с дисками замками «елочного типа».

Выходное устройство турбины состоит из корпуса задней опоры, реактивного сопла внутреннего контура и стекателя.

На корпусе задней опоры турбины имеются места крепления узлов заднего пояса подвески двигателя к самолету. Задний узел подвески двигателя установлен на силовом кольце, которое является частью внешней оболочки корпуса задней опоры. Внутри корпуса расположен подшипниковый узел ротора вентилятора.

В стойках, соединяющих внутреннюю и наружную оболочки корпуса, расположены коммуникации задней опоры ротора вентилятора

1.2 Термогазодинамический расчет двигателя

.2.1 Термогазодинамический расчет на ЭВМ

Расчет выполняем по методике [1].

Целью термогазодинамического расчета двигателя является определение основных удельных параметров (Руд - удельной мощности, Суд - удельного расхода воздуха и расхода воздуха Gв).

С помощью программы rdd.exe выполняем термогазодинамический расчет ГТД с использованием ЭВМ.

Исходными данными для расчета являются параметры, выбранные в разделе 1.

Исходными данными для расчета являются следующие величины, определяющие расчетный режим двигателя:

ü Gв - величина расхода воздуха через двигатель;

ü π_к1*, Т*_г - параметры, определяющие термогазодинамический цикл двигателя на расчетном режиме;

ü , , , - КПД компрессора, турбин компрессора и вентилятора;

ü , - механический КПД двигателя;

ü - коэффициент полноты сгорания топлива;

ü ,,, - коэффициенты восстановления полного давления в элементах проточной части двигателя.

Так как основной целью термогазодинамического расчета является определение удельных параметров двигателя Р и С, то данный расчет обычно выполняют для Gв=1 кг/с. При этом вычисляют значения параметров рабочего тела в характерных сечениях проточной части двигателя. Эти данные будут использованы в согласовании параметров компрессора и турбины, а также при общей компоновке проточной части двигателя.

По результатам термогазодинамического расчета видно, что параметры двигателя принимают наиболее приемлемые значения при. При относительно небольшом ухудшении удельных параметров (удельная тяга понижается на 1,8%, удельный расход топлива повышается на 1,77%), работа турбины вентилятора уменьшается на 1,83% по сравнению с работой турбины вентилятора.

Полученные удельные параметры соответствуют современному уровню значений для ТРДД.

.2.2 Формирование облика ГТД

Расчет выполняется по методике [3].

Увязка параметров турбокомпрессорной части ВРД является одним из важнейших этапов проектирования двигателя. Качественное выполнение этого этапа позволяет обеспечить оптимальные геометрические и газодинамические соотношения в определяющих облик двигателя расчетных сечениях, обеспечить нормальную загрузку ступеней турбины и допустимые напряжения в лопатках турбины.

В качестве расчетных сечений при увязке параметров приняты:

) входные сечения каскадов компрессора, определяющие габариты и частоту вращения ротора;

2) выходные сечения компрессора, определяющие ограничения по относительному диаметру втулки .

) выходные сечения каскадов турбины, определяющие средний коэффициент нагрузки ступеней турбин, величину скорости на выходе, относительную длину лопаток, величину напряжений в лопатках;

В расчете предполагается осевое течение во всех расчетных сечениях и равенство расходов воздуха и газа во внутреннем контуре, т.е. .

Для упрощения перехода к следующим этапам расчета двигателя, дополнительно определяются КПД и параметры на входе для каждого каскада компрессора.

Формирование облика двигателя на ЭВМ представлено в таблице 3.1.

При выполнении расчетов по формированию облика ГТД определяются: форма проточной части, частоты вращения роторов и число ступеней каскадов лопаточных машин.

Графическое изображение проточной части ТРДД, соответствует данным пункта 3, приведено на рисунке1.2.3.

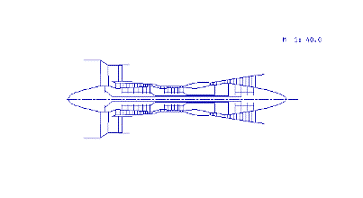

Рисунок 1.2.3 - Схема проточной части ТРДД

В РГР сформирован облик турбореактивного двухконтурного двигателя (на базе прототипа Д-36). Основные параметры соответствуют современному уровню значений для ТРДД:

Р=228735 Н

Р_уд =296.1 Н/кг

С_уд = 0,0397 кг топл/кг_в = 772,37 кг/с

= 24

= 1620 К=5,8

= 1,760

Двигатель выполнен по трехвальной схеме. Вентилятор - одноступенчатый трансзвуковой, КПД*=0,87, =0.3196, n=3766 об/мин. Компрессор низкого давления - шестиступенчатый, КПД*=0.885, =0.2361, n=11671 об/мин. Компрессор высокого давления - семиступенчатый, КПД*=0,871, n=7067 об/мин, =0.2361.

КВД приводится в движение турбиной высокого давления, одноступенчатой, КПД*=0.8624, µ=1.5265 - средненагруженной. КНД приводится в движение турбиной низкого давления - одноступенчатой, КПД*=0,8913, µ=1.5020 - средненагруженной. Вентилятор приводится в движение трехступенчатой турбиной вентилятора, КПД*=0,91, µ=9,1531 - средненагруженной. Результаты выполненных расчетов будут являться базой для дальнейших более детальных расчетов.

1.3 Расчет на прочность элементов конструкции АД

1.3.1 Расчёт на прочность пера лопатки 1-й ступени КВД

Рабочие лопатки осевого компрессора являются ответственными деталями газотурбинного двигателя, от надежной работы которых зависит надежность работы двигателя в целом. При работе газотурбинного двигателя на рабочие лопатки действуют статические, динамические и температурные нагрузки, вызывая сложную картину напряжений.

Расчет на прочность пера лопатки выполняем, учитывая воздействие только статических нагрузок. К ним относятся центробежные силы масс лопаток, которые появляются при вращении ротора, и газовые силы, возникающие при обтекании газом профиля пера лопатки и в связи с наличием разности давлений газа перед и за лопаткой.

Центробежные силы вызывают деформации растяжения, изгиба и кручения, газовые - деформации изгиба и кручения.

Напряжения кручения от центробежных, газовых сил слабозакрученных рабочих лопаток компрессора малы, и ими пренебрегаем.

Напряжения растяжения от центробежных сил являются наиболее существенными.

Напряжения изгиба обычно меньше напряжений растяжения, причем при необходимости для уменьшения изгибающих напряжений в лопатке от газовых сил ее проектируют так, чтобы возникающие изгибающие моменты от центробежных сил были противоположны по знаку моментам от газовых сил и, следовательно, уменьшали последние.

Допущения, принимаемые при расчете

При расчете лопатки на прочность принимаем следующие допущения:

ü  лопатку рассматриваем как консольную балку, жестко заделанную в ободе диска;

ü напряжения определяем по каждому виду деформации отдельно;

ü  температуру в рассматриваемом сечении пера лопатки считаем одинаковой, т.е. температурные напряжения отсутствуют;

ü  лопатку считаем жесткой, а деформацией лопатки под действием сил и моментов пренебрегаем;

ü  предполагаем, что деформации лопатки протекают в упругой зоне, т.е. напряжения в пере лопатки не превышают предел пропорциональности.

Рисунок 1.3.1 - Расчетная схема действия сил на перо лопатки

Цель расчета на прочность лопатки - определение статических напряжений и запасов прочности в различных сечениях по длине пера лопатки.

Расчёты проводятся в такой последовательности: в расчётных сечениях лопатки определяют напряжения растяжения от центробежных сил и напряжения изгиба от газовых и центробежных сил. Максимальные напряжения находят суммированием в точках, наиболее удалённых от нейтральных осей сечения лопатки. Далее вычисляют запасы прочности по длине лопатки, которые не должны быть меньше значений, предусмотренных нормами прочности. Согласно нормам прочности минимальный запас по статической прочности профильной части лопаткирабочего колеса может быть равным не менее 1,5.

Напряжение растяжения в расчетном сечении  пера лопатки определяется по формуле

,

где  - центробежная сила части пера лопатки, расположенной выше расчетного сечения;  - угловая скорость вращения ротора.

Определение напряжений изгиба.

Напряжения изгиба в каждой точке расчетного сечения определяются по формуле

В целях упрощения расчета значения изгибающих моментов и моментов сопротивления берут без учета знаков (по модулю).

Так в точке А

в точке В

в точке С

Вместе с тем знак при определении напряжения изгиба характеризует вид деформации волокон лопатки. Так, если волокна лопатки растянуты, то напряжение изгиба имеет знак «+», если же они сжаты, то» -». Заметим, что от действия газовых нагрузок на кромках профиля (в точках А и В) всегда возникают напряжения растяжения, а на спинке профиля (в точке С) - напряжения сжатия.

Определение запасов прочности лопаток

При определении запасов прочности следует учитывать напряжения как растяжения, так и изгиба лопатки. Суммарное напряжение в каждой точке расчетного сечения профильной части лопатки

.

Для компрессорных лопаток запас статической прочности в каждой точке расчетного сечения

_,

где  - предел прочности.

Для компрессорных лопаток последних ступеней запас прочности определяют по формуле

,

где - предел длительной точности материала лопатки с учетом температуры в данном сечении и длительность работы.

Согласно нормам прочности минимальный запас по статической прочности профильной части рабочей лопатки компрессора должен быть не менее 1,5.

Исходные данные

1.   Материал лопатки: ВТ3;

2.   Длина лопатки =0,190 м;

.     Радиус корневого сечения =0,364 м;

.     Объем бандажной полки =0 м;

.     Хорда профиля сечения пера

      в корневом сечении =0,05 м;

      в среднем сечении =0,05 м;

      в периферийном сечении =0,05 м;

.     Максимальная толщина профиля:

      в корневом сечении =0,0046 м;

      в среднем сечении =0,0033 м;

      в периферийном сечении =0,0023 м;

7.   Максимальная стрела прогиба профиля e:

-     в корневом сечении =0,0036 м;

      в среднем сечении =0,0028 м;

      в периферийном сечении =0,0020 м;

.     Угол установки профиля

      в корневом сечении =1,15 рад;

      в среднем сечении =0,92 рад;

      в периферийном сечении =0,75 рад;

9.   Интенсивность газовых сил на среднем радиусе в окружном направлении:

10. Интенсивность газовых сил в осевом направлении

;

В формулах:  - радиус сечения; - число лопаток;  - плотность газа - осевая составляющая скорости газа перед лопаткой; - окружные составляющие скорости газа перед и за лопаткой;- давление газа (воздуха) перед и за лопаткой.

=590Н/м, =850 Н/м

. Частота вращения рабочего колеса =7067 об/мин;

. Плотность материала лопатки =4500 кг/м;

. Предел длительной прочности =1000 МПа;

Расчет проводим по методике [2]. Вычисления делаем по программе Statlop.exe.

Результаты расчета приведены в Табл. 1.3.1.

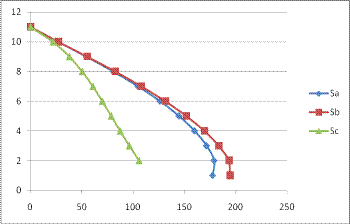

Рисунок 1.3.2 - Распределение напряжение по высоте лопатки

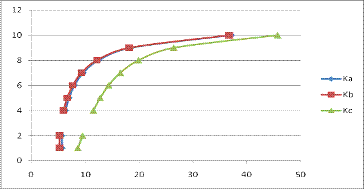

Рисунок 1.3.3 - Распределение коэффициентов запаса прочности

Произведен расчет статической прочности пера рабочей лопатки первой ступени компрессора. Полученные значения запасов прочности во всех сечениях удовлетворяют нормам прочности и являются даже завышенными.

Из графиков видно, что запас прочности лопатки в самом напряженном месте соответствует требованиям (для рабочих лопаток компрессора K - не менее 1,5).

1.3.2 Расчёт на прочность диска первой ступени КВД

Диски компрессора - это наиболее ответственные элементы конструкций газотурбинных двигателей. От совершенства конструкций дисков зависит надежность, легкость конструкций авиационных двигателей в целом.

Диски находятся под воздействием инерционных центробежных сил, возникающих при вращении от массы рабочих лопаток и собственной массы дисков. Эти силы вызывают в дисках растягивающие напряжения. От неравномерного нагрева дисков турбин возникают температурные напряжения, которые могут вызывать как растяжения, так и сжатие элементов диска.

Кроме напряжений растяжения и сжатия, в дисках могут возникать напряжения кручения и изгиба. Напряжения кручения появляются, если диски передают крутящий момент, а изгибные - возникают под действием разности давлений и температур на боковых поверхностях дисков, от осевых газодинамических сил, действующих на рабочие лопатки, от вибрации лопаток и самих дисков.

Из перечисленных напряжений наиболее существенными являются напряжения от центробежных сил собственной массы диска и лопаточного венца, а также температурные (в случае неравномерного нагрева диска). Напряжения изгиба зависят от толщины диска и способа соединения дисков между собой и с валом и могут быть значительными лишь в тонких дисках. Напряжения кручения обычно невелики и в расчетах в большинстве случаев не учитываются.

При расчете принимаем следующие допущения:

ü диск считается симметричным относительно серединной плоскости, перпендикулярной оси вращения;

ü диск находится в плосконапряженном состоянии;

ü температура диска меняется только по его радиусу и равномерна по толщине;

ü напряжения на любом радиусе не меняются по толщине;

ü наличие отверстий и бобышек на полотне диска, отдельных выступов и проточек на его частях не принимается во внимание.

Целью расчета является определение напряжений и запасов прочности в различных сечениях по радиусу диска.

Метод конечных разностей основан на приближенном расчете дифференциальных уравнений:

,

,

где у_R и у_Т - радиальные и окружные напряжения;, R - текущее значение толщины и радиуса;

w - угловая скорость вращения диска;

r - плотность материала диска;

Е - модуль упругости первого рода;- температура элемента диска на радиусе R;

a - коэффициент линейного расширения материала диска;

m - коэффициент Пуассона.

Замена дифференциалов на конечные разности производится по таким формулам:

, ,

, , ,

где индексы n, принимающие значения от 0 до k, указывают номер кольцевого сечения диска.

Окончательные расчетные формулы:

, ,

где , ,

, .

Значения x_n, n_n, j_n, C_n, l_n и y_n определяются так:

, , ,,

, .

Особенностью расчета диска со скачкообразным изменением толщины является то, что в случае скачка в толщине диска следует ожидать скачкообразного изменения напряжений. Величину скачка в напряжениях можно определить из условия равенства радиальных сил, действующих в сечениях на границе смыкания участков диска с разными толщинами, и равенства окружных удлинений кольцевых элементов диска, выделенных там же.

Отличие в расчетах состоит в том, что при расчете диска со скачкообразным изменением толщины в месте скачка проводится два совпадающих сечения с разными толщинами диска.

Расчетные формулы для вычисления напряжений в сечении после скачка при использовании метода конечных разностей имеют такой вид:

, ,

где s_R`n1 и s_Tn1 - радиальные и окружные напряжения в диске на радиусе R_n после скачка в толщине диска;

s₀ - напряжение в центре диска.

Коэффициенты A^/_n, B^/_n, N^/_n и Q^/_n находятся по формулам:

; , ,

,

где b^/_n, b_n - толщина диска на радиусе R_n до и после скачка в диске.

Значения коэффициентов А₀, В₀, N₀, Q₀ равны:

А₀ = 0, В₀ = 0, N₀ = 1, Q₀ = 0.

При разбивании диска на расчетные сечения должны выполнятся следующее условия:

−    отношения радиусов: ;

−    отношения толщин: .

−    Для первых трех ступеней диска с центральным отверстием:

 В качестве нагружающего фактора рассматривается нагрузка от лопаточного венца и замочной части, которая учитывается величиной s_Rn:

,

где z - число лопаток;

s_Rk - напряжения в корневом сечении лопатки от растяжения центробежными силами (из расчета лопатки на прочность);_k - площадь корневого сечения лопатки (из расчета лопатки на прочность);

r - плотность материала диска (материал диска ВТ-8);- площадь радиального сечения разрезной части обода;_f - радиус центра тяжести площади f;_k - наружный радиус неразрезанного обода диска;_k - ширина обода диска на радиусе R_k.

Исходные данные.

1.   Частота вращения диска =7067 об/мин;

.     Материал диска - титановый сплав ВТ3;

.     Плотность материала = 4500 кг/м;

.     Напряжение в корневом сечении пера лопатки от растяжения центробежными силами на расчетном режиме = 152.430 МПа;

.     Площадь корневого сечения лопатки  = 0.322E-09 м;

.     Число лопаток на рабочем колесе = 37;

Ниже приведены результаты расчета диска на ЭВМ (см. Табл.4) и изменение радиального и окружного напряжения, и запасов прочности по сечениям диска.

Рисунок 1.3.2.2 - Изменение напряжений по сечениям

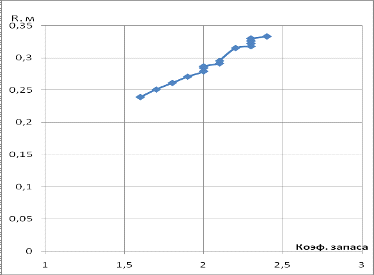

Рисунок 1.3.2.3 - Изменение запасов прочности по сечениям

В данной расчетной работе был проведен расчет диска первой ступени компрессора высокого давления АД. Были получены значения радиального, окружного и эквивалентного напряжений в различных радиальных сечениях диска. Также были посчитаны значения запасов прочности в радиальных сечениях диска.

Значения запасов прочности по сечениям диска удовлетворяют нормам прочности, по которым запас прочности должен быть не менее 1,3…. 1,5. В нашем случае минимальный запас прочности 8.048, что обеспечивает безопасную работу диска, компрессора и двигателя в целом.

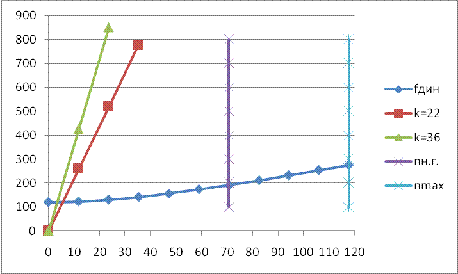

1.3.3 Расчет динамической частоты первой формы изгибных колебаний лопатки компрессора и построение частотной диаграммы

При работе авиационного газотурбинного двигателя на рабочие лопатки компрессора действуют периодически изменяющиеся газовые силы, что связанно с неравномерностью газовоздушного потока по окружности в проточной части двигателя. Эти силы вызывают вынужденные колебания лопаток. При совпадении частот собственных колебаний лопатки с частотами вынужденных колебаний наступают резонансные колебания, при которых амплитуда колебаний резко возрастает, что может привести к разрушению лопатки. Опасных резонансных колебаний можно избежать путем изменения частоты собственных колебаний лопаток или частоты и величины возбуждающей силы.

Колебания лопаток могут быть изгибными, крутильными, сложными (изгибно-крутильными) и высокочастотными пластиночными.

Особенно легко возбуждаются колебания по основной (первой) изгибной форме. Нередко возникают колебания по второй или третьей изгибной, первой или второй крутильной формам.

Целью данного расчета является определение частоты собственных изгибных колебаний рабочей лопатки первой ступени компрессора по первой форме, построение частотной диаграммы и нахождение резонансных режимов работы двигателя.

Для определения частоты собственных изгибных колебаний лопаток по первой форме воспользуемся энергетическим методом Релея, который основан на законе сохранения энергии свободно колеблющейся упругой системы. Согласно этому закону для свободных колебаний упругой системы без учета сил сопротивления сумма кинетической и потенциальной энергий сохраняется все время неизменной. Сущность метода состоит в том, что вычисляются максимальные значения потенциальной энергии лопатки в ее крайнем положении, а кинетической энергии в среднем.

Вращение лопатки совместно с диском, на котором она закреплена, оказывает влияние на ее колебания, так как центробежная сила стремится вернуть колеблющуюся лопатку в положение равновесия. Действие центробежной силы лопатки приводит к тому же результату, что и увеличение жесткости, поэтому частота собственных колебаний вращающейся лопатки (динамическая частота) повышается с увеличением частоты вращения ротора.

Динамическую частоту собственных изгибных колебаний вращающейся лопатки определяем по формуле:

,

где - собственная частота лопатки; - частота вращения ротора, об/c; - коэффициент пропорциональности, зависящий от геометрии лопатки и формы упругой линии.

Определив коэффициент  и задавшись несколькими значениями частот  в диапазоне рабочих частот вращения двигателя, находим соответствующие величины динамических частот собственных колебаний лопатки и строим зависимость

.

Построение частотной диаграммы.

Для построения частотной диаграммы необходимо нанести на график диапазон рабочих частот вращения двигателя от оборотов малого газа до максимальных оборотов.

Для определения резонансных режимов работы двигателя с учетом принятого масштаба нанести на график пучок прямых линий, выходящих из начала координат, которые представляют собой частоты колебания гармоник возбуждающих сил, описываемых уравнением

,

где - порядок гармоник возбуждающих сил; на графике он равен тангенсу угла наклона прямой. Для проектируемого двигателя= 22 - количество стоек; =36 - число лопаток направляющего аппарата.

Точки пересечения лучей с кривой изменения  дадут резонансные частоты вращения двигателя.

Расчет проводим по методике [3]. Вычисления делаем по программе кафедры 203 Dinlop.exe. Результаты расчета приведены в таблице 5 и на рисунке 9.

По результатам расчёта строим частотную диаграмму.

Принимаем:

Проектируемый двигатель имеет 33 лопаток вентилятора, а также возбудителями вынужденных колебаний будут являться направляющие лопатки перед ступенью, то есть K1=22, k2=36.

Рисунок 1.3.2.3. - Частотная диаграмма

Первой формы изгибных колебаний лопатки компрессора, возможных при вращении ротора компрессора на различных оборотах рабочего режима.

Построили частотную диаграмму, из которой видно, что в рабочем диапазоне частот вращения ротора компрессора низкого давления резонанс не возникает.

Резонансные режимы не попадают в область рабочих оборотов.

2. Технологическая часть

2.1 Анализ рабочего чертежа и определение показателей технологичности вала

Рабочий чертеж детали является основным документом для контроля и приемки изготовленных деталей. На рабочем чертеже указывается материал детали, проставляются допуски на изготовление, шероховатость поверхностей, в технических условиях указывается группа контроля, термообработка и твердость материала, покрытия и прочие специфические требования. Для ответственных деталей в технических условиях указываются также физико-механические свойства сердцевины и поверхностного слоя, применяемые методы улучшения прочностных свойств с целью повышения надежности и долговечности детали. Указываются также методы и способы контроля, как наружных поверхностей, так и внутренней структуры материала детали.

В качестве исходной информации для выполнения домашнего задания был задан чертеж детали «шестерня» на листе формата А3. Он представляет чертеж шестерни, выполненный в двух проекциях, с дополнительными видами, поясняющими конструкцию обоймы (в частности конфигурация канавок для выхода инструмента).

Данная деталь - шестерня ГП 23,415.

Деталь представляет собой осесимметричную фигуру с пазом.

Одним из заданий было перевод чертежа в электронный вид и его выполнение в соответствии с требованиями ГОСТов.

2.1.1 Технологичность по материалу

Для изготовления силовых деталей ракетных двигателей, в том числе азотируемых, работающих при температурах до 700 С, азотируемых деталей авиастроения.

Химический состав, механические характеристики и физические, свойства приведены в таблицах 2.1.1, 2.1.2 и 2.1.3.

Таблица 2.1.1 - Химический состав в% материала 38ХА

Таблица 2.1.2. Механические свойства при Т=20oС материала 38ХА

Таблица 2.1.3 - Физические свойства материала 38ХА

Таблица 2.1.4 Температура критических точек материала 38ХА

2.1.2 Технологичность по точности, шероховатости поверхностей вала

Уровень технологичности конструкции по точности обработки:

;

;

Тср - средний квалитет точности обработки изделия;

 - число размеров соответствующего квалитета точности.

Так как > 0,82, деталь считается технологичной.

Уровень технологичности конструкции по шероховатости поверхности:

;

;

Шср - средняя шероховатость поверхности изделия,

 - число поверхностей соответствующей шероховатости,

Ш - шероховатость конструкции.

Одним из важнейших показателей технологичности деталей является коэффициент использования материала - КИМ, представляющий собой отношение массы обработанной детали к массе исходной заготовки. В наиболее прогрессивных технологических процессах это отношение приближается к единице и зависит от способов получения заготовок и масштабов производства.

Коэффициент использования материала:

Масса детали: m_д=0,037г;

Масса заготовки: mз=0,089 кг;

;

По КИМ деталь технологична.

двигатель термогазодинамический вал заготовка

2.2 Выбор и обоснование метода, оборудования и параметров формообразования заготовки

Процесс получения заготовки является одним из первых этапов преобразования материала в готовое изделие. Однако именно он определяет в дальнейшем не только способы и режимы обработки, но и эксплуатационные характеристики детали, её ресурс. Неправильно выбранный способ получения заготовки может сделать полностью невозможным получение кондиционной детали или себестоимость её будет настолько высока, что использование изделия в узле будет нерентабельным.

При выборе способа получения заготовки необходимо учитывать конфигурацию, размеры, массу и материал заготовки; количество получаемых заготовок; требуемую точность получения заготовки; шероховатость и качество ее поверхностных слоев; желательное направление волокон металла.

Для получения заготовки детали «шестерня» будем использовать штамповку на ГКМ. Преимущества штамповки на ГКМ: высокая производительность 200 и более паковок в час, возможность штамповки паковок с боковыми выступами и кольцевых заготовок, собственно говоря из-за колцевых заготовок и был выбран способ штаповки на ГКМ. Этим методом мы достигнем получения сравнительно точных заготовок по точности и шероховатости, а также меньшего отхода материла, при учёте припусков на штамповку. Технологические особенности штамповки - наличие прошивных операций, в том числе одной сквозной прошивки и возможность в известной мере произвольного выбора диаметра заготовки.

Вследствии выше указанного КИМ получится удоволитворительным, т.к. снимаемый припуск для получения конечной детали небольшой.

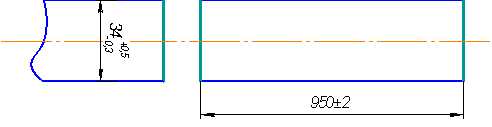

Рисунок 2.2.1 - Эскиз заготовки

2.3 Расчёт, оптимизация и обоснование потребного количества технологических операций (переходов) формообразования поверхностей-представителей шестерня

В связи с тем, что выбранный способ окончательной обработки отдельных поверхностей не всегда может обеспечить получение требуемых точности и качества поверхности непосредственно из исходной заготовки возникает необходимость создания промежуточных операций или переходов, по мере выполнения которых достигается постепенное повышение точности заготовки до требуемой в готовой детали.

Выполним расчет потребного количества операций формообразования элементарных цилиндрических и плоских поверхностей-представителей шестерни. Для этого будем использовать расчетный метод, основанный на оценке коэффициентов уточнения (по точности) и  (по шероховатости). Указанные коэффициенты показывают, насколько увеличилась точность либо повысился показатель шероховатости как за один переход (), так и в целом после всех этапов обработки поверхности (). Для оценки потребного количества операций формообразования будем использовать общий коэффициент уточнения - .

,  [8, c. 31-33].

Определим количество переходов, необходимое для достижения заданной точности и шероховатости. Окончательно примем большее из полученных значений.

,  [8, с. 31-33].

Результаты расчета заносим в таблицу 1.

Конструктивные элементы типа фасок, канавок и т.п., получаемые за один проход, к которым не предъявляются специфические требования по точности или шероховатости, также не подлежат расчету. Данные о формообразующих операциях для получения указанных поверхностей заносим в таблицу 2.3.1.

Таблица 2.3.1. Расчёт и оптимизация потребного количества операций формообразования поверхностей-представителей детали

2.4 Выбор и технико-экономическое обоснование этапов технологического процесса изготовления, комплектов технологических баз, методов и последовательности обработки поверхностей шестерни

В основу разработки технологических процессов положены три принципа: технический, экономический и организационный.

В соответствии с техническим принципом проектируемый технологический процесс должен полностью обеспечить выполнение требований чертежа и технических условий на изготовление данного изделия. К ним относят точность детали, качество ее поверхностей, технологичность и конструкций.

Деталь характеризуют: точность размеров, формы и взаимного положения в пространстве отдельных ее конструктивных элементов [4, с. 117]. Под точностью понимают степень соответствия фактических размеров, формы и правильности взаимного положения элементов заданным на чертеже или оговоренным техническими условиями. В зависимости от требования конечной точности и условий работы деталей в узле назначают точность изготовления отдельных деталей, т.е. обеспечивают математическую связь между замыкающим звеном в той или иной сборочной единицей и ее составляющими звеньями. При этом, чем выше требуемая точность замыкающего звена, тем с более высокой точностью должны быть выполнены размеры деталей - звеньев размерной цепи.

Качество поверхностей деталей авиационного двигателя определяется геометрическими и физико-механическими параметрами. К геометрическим параметрам относится отклонение формы и шероховатость. К физико-механическим параметрам относятся твердость, глубина и интенсивность упрочнения, величина и характер внутренних напряжений. Часть этих параметров (например, шероховатость поверхности и твердость) оговаривается на рабочих чертежах деталей. Другие показатели (например, глубина и интенсивность упрочнения, величина и характер залегания внутренних напряжений), ввиду отсутствия надежных средств цехового контроля, обычно не находят отражения в технических условиях. Однако знание характера влияния этих параметров на долговечность деталей позволяет при разработке технологических процессов положительно влиять на качество отдельных деталей и машин в целом за счет применения методов упрочняющей технологии или соответствующих режимов обработки, геометрии режущего инструмента и пр.

В соответствии с экономическим принципом изделия должны изготовляться с минимальными затратами труда и издержками производства. Для этого необходимо обеспечить следующее:

) заготовки по форме и размерам должны приближаться к готовым деталям. Степень приближения зависит от программы выпуска; при большой программе приближение должно быть максимальным. В этом случае припуски на обработку и объем последующей механической обработки будут минимальными;

) схемы базирования детали должны обеспечивать максимальную простоту и надежность конструкции приспособлений;

) припуски на чистовую, черновую и окончательную обработку должны быть рационально распределены;

) последовательность и структура операций должны выбираться так, чтобы качественное изготовление деталей происходило при минимальных затратах времени и материальных средств. При этом необходимо применять современные методы и виды обработки;

) оборудование должно быть высокопроизводительным и мощным, позволяющим сконцентрировать большое количество переходов, одновременно использовать большое число режущих инструментов, механизировать и автоматизировать вспомогательные работы;

) технологическая оснастка должна быть высокопроизводительной, эффективной, точной, с минимальным временем на установку и снятие заготовок.

) режущий и мерительный инструмент должен быть стандартным и широко распространенным;

) режимы резания должны быть оптимальными, т.е. при обработке максимально используют мощность станка и стойкость режущего инструмента.

) нормы времени должны быть технически обоснованными.

В соответствии с организационным принципом изготовление детали должно осуществляться в условиях, обеспечивающих максимальную эффективность производства, а именно:

) форма организации технологического процесса должна соответствовать типу производства;

) размещение оборудования на участке должно обеспечивать непрерывное изготовление изделия и минимально протяженные пути транспортировки;

) каждое рабочее место должно соответствовать требованиям научной организации труда и санитарно-гигиеническим нормам;

) обеспечение рабочих мест заготовками, инструментом, смазочно-охлаждающими жидкостями, уборкой стружки должно быть своевременным.

2.5 Разработка, обоснование, оптимизация и оформление предварительного плана технологического процесса изготовления шестерни

План технологического процесса в виде операционных эскизов составляют по рабочему чертежу детали. Такой план является результатом решения всех основных технологических задач. Им устанавливается границы между операциями и последовательность операций в техпроцессе, установочные и исходные базы, схемы закрепления заготовки.

Намечаются виды операций, которые должна пройти каждая поверхность, а следовательно и основные этапы техпроцесса. Так же определяются поверхности, которые лучше или необходимо обрабатывать совместно с другими поверхностями.

Для данной детали - шестерни - технологический процесс изготовления ее был разбит на следующие этапы:

) заготовительный - этап, на котором из первичного материала формируется заготовка, подлежащая обработке для получения готовой детали. Заготовка получается из прутка. На заготовительном этапе достигается точность поверхностей, соответствующая 14 квалитету, и шероховатость Rz = 60 мкм;

) черновой этап - этап, на котором производится первичное формообразование поверхностей шестерни. Определяется общая конфигурация поверхностей. Этот этап в механической обработке характеризуется большой величиной снимаемых припусков, большими числами подач, большими силами резания при относительно невысоких скоростях резания. При обработке данной детали наиболее характерная операция - токарная; достигаемая точность поверхностей соответствует 12 квалитету при шероховатости поверхностей Rz = 60 мкм;

Закрепление заготовки осуществляют с помощью специального приспособления.

3) Получистовой этап - обработка поверхностей детали до 10-го квалитета точности и шероховатости Rz = 40 мкм, также на этом этапе сверлится отверстие, снимаются фаски.

) Чистовой - этап, на котором производится обработка поверхностей, где достигается 9-й и 8-й квалитеты точности и шероховатость Rz = 20 мкм; после чистового этапа следует промывка детали (т.е. очистка от остатков стружки и пыли);

) Химико-термическая обработка - азотирование

) Отделочный этап - обработка ответственных поверхностей шестерни до шероховатости Ra = 1,32 мкм; после отделочного этапа следуют промывка детали (т.е. очистка от остатков стружки и пыли, а также обезжиривание поверхностей детали); также проводятся слесарные операции, чаще всего выполняемые вручную, непосредственно рабочим, с низким уровнем механизации (очистка от заусенцев, притупление острых кромок);

После выполнения всех формообразующих операций следует окончательный контроль детали и консервация.

2.6 Расчеты припусков на обработку и операционных размеров-диаметров всех цилиндрических поверхностей вала нормативным методом

Нормативный метод определения припусков предусматривает назначение общих или операционных припусков на механическую обработку в зависимости от метода изготовления заготовки, требуемой точности и шероховатости поверхности детали и размеров этой поверхности на основе опытно-статистических данных, содержащихся в нормативно-технической документации. Этот метод иногда именуется опытно-статистическим. Величина общего припуска в соответствии с принятым технологическим маршрутом распределяется между отдельными переходами обработки каждой поверхности.

Главным преимуществом нормативного метода определения припусков является возможность назначения общего припуска до разработки технологического маршрута. Это позволяет существенно сократить длительность технологической подготовки производства нового изделия в результате параллельного проектирования технологических процессов получения заготовки и ее механической обработки. Однако этот метод не дает возможности сокращать расход материала за счет уменьшения припусков на отдельные операции.

Рассмотрим схему нумерации поверхностей шестерни:

В качестве примера рассмотрим расчет припусков нормативным методом для наружной цилиндрической поверхности Ø32,26 h10 , Rz 3,2.

Результаты расчета будем заносить в таблицу 2.6.1.

Маршрут обработки устанавливаем на основании ранее разработанного плана технологического процесса. Формообразование данной поверхности осуществляется за 3 перехода в следующем порядке: операция токарно-револьверная черновая, операция токарно-револьверная получистовая, операция токарно-револьверная чистовая. Заготовка - Пруток, IT 16, Rz120.

Точность поверхности изменяется по переходам следующим образом: h12 - h11 - h10; шероховатость: Rz60 - Rz40 - Rz20.

Достигаемая точность определяет допуск размера. Значение операционных допусков устанавливаем по справочнику [1, с. 192, т. 32]. Черновое точение (−0,250 мм), получистовое точение (−0,160 мм), чистовое (−0,100 мм). Рекомендуемый припуск назначаем в соответствии со справочными данными [1, c. 112, т.П. 5.1], [1, c. 114, т.П. 5.3].

. Точение черновое: 2z = 2 мм;

. Точение получистовое: 2z = 0,8 мм

. Точение чистовое: 2z = 0,4 мм;

На последней ступени обработки расчетный размер равен размеру готовой детали. Для Зубофрезерования D_p = 32,26 мм. C учетом допуска наибольший предельный размер на данной операции:_max = 32,26 мм.

Расчетные размеры на предшествующих ступенях обработки определяем как сумму наибольшего предельного размера (равного округленному значению расчетного размера по рекомендациям [1, с. 110, т. П. 4.1] и из технологических соображений) и соответствующего ему расчетного припуска на данной ступени обработки: .Тогда:

- для получистового точения (операция 060):_p =32,26+0.4= 32,66 мм;_прин =32,7 мм;

для черонового точения (операция 020):_p =32,66+0,8= 33,46 мм;_прин =33,5 мм.

для прутка (операция 010):_p =33,46+2= 35,46 мм;_прин =36 мм.

Принятый припуск на обработку равен разности принятых размеров на предыдущем и данном переходах:

для чистового точения: 2z_прин =32,7-32,26= 0,46 мм;

для получистового точения: 2z_прин =33,5 - 32,7 =0,8 мм.

для чернового точения: 2z_прин =36 - 33,5 =2,5 мм.

Минимальное значение припуска на данном переходе определяем по следующей формуле: .

- для чистового точения: 2z_min=0,4-0,3= 0.100 мм;

для получистового точения: 2z_min=0,8-0,600=0,200 мм;

для чернового точения: 2z_min=2,5-0,800=1,7 мм;

Полученное значение минимального припуска необходимо сравнить с допустимым минимальным значением припуска на каждую операцию. Минимальный припуск должен составлять не менее трети рекомендуемого.

Технологический операционный размер на каждой ступени обработки записывается как максимальный размер и допуск «в тело»: для предварительного шлифования: 32,26_-0,100; для чернового точения: 32,56_-0,160.

2.7 Расчеты припусков на обработку и операционных размеров-диаметров заданных цилиндрических поверхностей вращения шестерни расчетно-аналитическим методом

Расчетно-аналитический метод точнее нормативного, поскольку позволяет определить оптимальные значения промежуточных припусков, исходя из конкретного сочетания условий обработки, реализуемых в данном технологическом процессе. Применение данного метода позволяет снизить потери материала в стружку на 20…30%. Однако расчетно-аналитический метод не получил широкого распространения вследствие своей трудоемкости.

Выполним расчет припусков расчетно-аналитическим методом для наружной цилиндрической поверхности Ø32,26 h10 , Rz 20. Для поверхностей вращения определяем величину минимального симметричного припуска на обработку по следующей формуле [1, c. 11]:

где  - шероховатость поверхности, полученная на предшествующей операции, мкм; - глубина дефектного поверхностного слоя, полученная на предыдущей операции механической обработки, мкм;  - суммарное значение пространственных отклонений, которые были получены на предыдущей операции, мкм; - погрешность установки на данной операции, мкм.

Составляющие припуска определяем с учетом принятых методов обработки поверхностей в следующем порядке:

1.   Маршрут обработки элементарных поверхностей, номер операций и достигаемая при этом шероховатость поверхности заносятся в таблицу 2.7.1 на основании данных метода обработки.

2.   Величины  и , характеризующие состояние поверхности заготовки после обработки различными методами, определяем по таблицам точности и качества обработки [1, с. 89, т. П. 1.1]:

- пруток (операция 010): Rz120, h =100;

точение черновое (операции 020): Rz60, h =30;

точение получистовое (операции 020): Rz20, h =20;

точение чистовое (операция 060): Rz20, h =10;

Для штампованной заготовки имеют место отклонения, обусловленные смещением полостей штампа (∆_СМ) и короблением (∆_КОР). Так как величины этих отклонений носят случайный характер, суммарное отклонение определяем как среднеквадратичное их значение:

Определяем значения отклонений штампованной заготовки 5 класса точности в соответствии со справочными данными [1, c. 108, т. П. 3.7, П. 3.8]:

∆_СМ=0,300 мкм; ∆_КОР=0,400 мкм.

На последующих операциях остаточные отклонения от погрешности исходной заготовки определяются через коэффициент уточнения формы.

В этом выражении К_у характеризует степень уменьшения погрешности после выполнения нескольких переходов, т.е. от исходной заготовки до рассматриваемого этапа обработки.

На основании опытных данных рекомендуется принять следующие значения коэффициента уточнения формы [1, c. 18]:

Точение:

черновое    0,06;

получистовое 0,05;

чистовое 0,04;

Кроме того, учитывается коробление заготовки после операций термообработки.

4. Погрешность установки представляет собой отклонение фактически достигнутого положения заготовки при ее установке от требуемого. Она зависит от способа закрепления детали на станке, типа приспособления, его точности и т.д. [1, с. 19-20, т. 1.1].

- точение черновое (операции 020): e = 100;

точение получистовое (операции 020): e = 100;

точение чистовое (операция 060): e = 100;

. Зная все составляющие минимального припуска, определим расчетное значение минимального припуска для каждой из ступеней обработки по формуле 2.1:

- точение черновое (операции 020): = 1,459 мкм;

точение получистовое (операции 020): =0,280 мкм;

точение чистовое (операция 060): =0,174 мкм;

. Определив значения минимального припуска на всех ступенях обработки, получим соответствующие расчетные размеры. На последней ступени обработки (суперфинишной операции) расчетный размер будет равен диаметру готовой детали  32,26 мм. Так как для данной поверхности конструктором задано поле допуска h10, максимальный предельный размер D_max = 32,26 мм.

На предшествующих ступенях обработки расчетный размер будем определять по следующей зависимости: :

пруток (операция 010): 35,7 мм;

точение черновое (операции 020): 33,3 мм;

Полученные значения расчетных размеров необходимо округлить в соответствии с требованиями [1, с. 110, т. П. 4.1], причем минимальный припуск на каждой ступени обработки с учетом округления должен быть больше или равен расчетному минимальному припуску. Кроме того, необходимо учитывать технологические особенности обработки на каждой из операций. Таким образом, имеем значения округленных размеров:

пруток (операция 010): 36 мм;

точение черновое (операции 020): 33,5 мм;

точение получистовое (операции 020): 32,7 мм;

точение чистовое (операции 060): 32,26 мм;

. Максимальные предельные значения размеров совпадают с расчетными (с учетом округления) на всех операциях кроме штамповки (ибо поле допуска на данной операции расположено как в тело заготовки, так и «в плюс»). Минимальные предельные значения размеров определяются следующим образом:

.

Величины допусков  аналогичны принятым при расчете припусков нормативным методом.

. По найденным значениям  и  можем определить значения максимального () и минимального () припусков по формулам:

;

.

Полученные расчетные данные заносим в таблицу 2.7.1. Расчет остальных поверхностей вращения ведем аналогичным образом. Для охватывающих поверхностей отличие будет состоять в том, что расчетный размер будет совпадать с минимальным предельным значением.

Сравним значения припусков, полученных нормативным и расчетно-аналитическим методом. Последний дал завышенные результаты, что объясняется увеличенными значениями величин дефектного слоя и погрешностей установки при расчете.

2.8 Разработка, расчеты и анализ размерной схемы формообразования и схем размерных цепей плоских торцевых поверхностей шестерни

Главная задача размерного анализа - правильное и обоснованное определение промежуточных и окончательных размеров и допусков на них для обоймы. Особенно в этом нуждаются линейные размеры, связывающие неоднократно обрабатываемые противоположные поверхности. Определение припусков на такие поверхности расчетно-аналитическим или нормативным методами затрудняет определение промежуточных технологических размеров и их отклонений. В этом случае обращаются к прикладной теории размерных цепей. Последовательный размерный анализ технологического процесса состоит из ряда этапов: разработка размерной схемы технологического процесса; выявление технологических размерных цепей; расчет технологических размерных цепей.

Размерную схему строим, располагая планами эскизов установки и обработки детали. С учетом количества обработок торцевых поверхностей на эскизе условно показываем операционные припуски, а также размеры готовой детали и заготовки. Для этого вычерчиваем контур готовой детали и указываем в направлении торцов слои межоперационных припусков на обработку. Указываем расстояние между торцевыми поверхностями размерами А…E в соответствии с координацией размеров на рабочем чертеже; с учетом количества обработок торцевых поверхностей, условно показываем операционные припуски .

Все исходные, промежуточные и окончательные торцевые поверхности нумеруем по порядку слева направо от 1 до n. Через нумерованные поверхности проводим вертикальные линии, затем в зонах номеров соответствующей операции, между вертикальными линиями начиная с последней операции с учетом эскизов установки и обработки плана технологического процесса, указываем технологические размеры, получаемые при выполнении каждой операции. Операционные размеры представляем в виде стрелок с точкой. Точка совмещается с установочной базой, а стрелка с поверхностью, полученной на данной операции.

После построения размерной схемы выявляем и строим схемы технологических размерных цепей. На основании составленных схем размерных цепей определяем типы составляющих звеньев и составляем исходные уравнения, а затем их рассчитываем. В этих цепях в квадратных скобках указываются конструкторские размеры и размеры припусков, которые являются замыкающими звеньями в рассматриваемых цепях. Выявление размерных цепей по размерной схеме начинаем с последней операции. Составление размерных цепей выполняем таким образом, чтобы в каждой новой цепи было неизвестно только одно звено. В такой же последовательности ведут расчет размерных цепей.

2.8.1 Расчеты припусков на обработку и операционных размеров-координат плоских торцевых поверхностей шестерни расчетно-аналитическим методом

В качестве примера рассмотрим расчет припусков для торца 2, который координируется относительно торца 6 размером B=32,26h10 (_-0,100) (см. рисунок 2.8.1). Для односторонней обработки (в частности для обработки плоских торцевых поверхностей) величина минимального припуска определяется по следующей зависимости [1, c. 11]:

Обработка торца 6 ведется на операциях 20 (черновое точение) и 20 (получистовое точение).

. Шероховатость и величину дефектного слоя определяем аналогично рассмотренной выше методике:

- точение черновое (операция 020): Rz80, h = 120;

точение получистовое (операция 020): Rz40, h = 40.

шлифование (операция 070): Rz6,3, h = 20.

. Отклонения формы, вызванные смещением полостей штампа не оказывают влияния на точность обработки торцевых поверхностей. При расчете минимального припуска учитываем только коробление заготовки (∆_КОР): ∆_КОР=0,400 мкм [1, c. 108, т. П. 3.7, П. 3.8]. Для расчета дальнейших операций принимаем следующие коэффициенты уточнения [1, c. 18]:

Точение:

черновое 0,06;

получистовое 0,05;

чистовое 0,04;

Шлифование:

предварительное 0,03.

. Погрешность установки определяем в соответствии со справочными данными [1, с. 19-20, т. 1.1]:

точение черновое (операции 020): e = 100;

точение получистовое (операция 020): e = 40.

шлифование (операция 070): e = 40.

. Зная все составляющие минимального припуска, определим расчетное значение минимального припуска для каждой из ступеней обработки по формуле

- точение черновое (операция 020): = 820 мкм;

точение получистовое (операция 020): = 144 мкм.

шлифование (операция 070): = 101 мкм.

Аналогично ведем расчет припусков остальных плоских торцевых поверхностей. Результаты расчетов заносим в таблицу.

Расчет припусков на обработку плоских торцевых поверхностей расчетно-аналитическим методом

Расчет операционных размеров-координат ведем в соответствии с полученной выше схемой технологических размерных цепей. В качестве примера рассмотрим расчет линейного операционного размера S₇ (cм. рисунки 2.8.1, 2.8.2).

Конструкторский размер А получается в условиях совмещения исходной и конструкторской баз и равен технологическому размеру S₉ (S₉= A=9,4_-0,120).

Рассмотрим технологическую размерную цепь 4 (см. рисунок 2.8.2). Замыкающим звеном этой цепи является размер припуска z₇. Исходное уравнение для данной размерной цепи можно записать в виде:

₇= S₇ -S₉.

Далее, зная величину минимального припуска z_2min и технологический размер S₉ с допуском на него, определим размер S_7:

_7min= z_7min+S_9max=0,101+9,4=9.501.

Прибавим к полученному значению S_7min величину операционного допуска и получим расчетное значение размера S₇:_7nom=9,501+0,058=9,559

Округляем полученный размер в соответствии с [1, с. 110, т. П. 4.1]. При этом учитываем, что размер S₇ является увеличивающим звеном в рассмотренной размерной цепи. Поэтому округлять его необходимо в большую сторону. Таким образом, S₇ = 9,8_-0,250.

Определив все составляющие звенья рассмотренной размерной цепи, выполним расчет фактического припуска z₂:

Z₇= S₇ -S₉ = 9,6_-0,058-9,4_-0,150=.

Из расчета видно, что значение минимального припуска z_2min = 0,150 не менее расчетного, следовательно расчет операционного размера выполнен верно.

Расчет остальных размерных цепей торцевых поверхностей вала-шестерни проводится аналогично и представлен в таблице 2.8.1.

Определение операционных размеров-координат

Z₆ =Z₆= S₈ +Z₃-S₆S_6min= S_8max+Z_3min - Z_6max=

Z₄ =Z₄=S₅-Z₃H_max=S_5min+Z_2min+Z_1min-Z_4min= =5.5+0.150+0.720-0.720=5.685.68^+0.250Z₄=5.5^+0.090+0.24±0.090+0.97±0.250-5.68=

2.8.2 Расчеты и оптимизация припусков на обработку операционных размеров-координат плоских торцевых поверхностей с использованием прикладной теории графов размерных цепей

Для выявления, анализа и оптимизации сложных размерных цепей целесообразно построение графа размерных связей, который начинают с технологической установочной базы первой операции обработки резанием [1, с. 64]. Начнем построение графа с торца 1 (рисунок 2.8.1). Технологические базы всех операций должны быть непосредственно связаны между собой размерами. Чтобы построить дерево необходимо выбрать какую-либо вершину. Первоначально выбранная вершина называется корнем. Построение дерева может начинаться с любой вершины. Если принять поверхности заготовки и детали за вершины, а связи между ними (размеры) за ребра, то процесс обработки детали, начиная с заготовки до готовой детали, можно представить в виде двух деревьев - исходного и производного, соответственно. Дерево с конструкторскими размерами и размерами припусков на обработку называется исходным, а дерево с технологическими размерами - производным. Если оба этих дерева для конкретной детали совместить, то такой совмещенный граф в закодированной форме позволяет представить геометрическую структуру технологического процесса обработки рассматриваемой детали. В таком графе все размерные связи и технологические размерные цепи из неявных превращаются в явные. Появляется возможность в дальнейшем, в технологическом процессе не прибегать к чертежу шестерни, а, пользуясь только этой информацией, носителем которой является совмещенный граф, производить все необходимые исследования и расчеты. Любой замкнутый контур на совмещенном графе, состоящий из ребер исходного и производного деревьев, образует технологическую размерную цепь. В ней ребро исходного дерева является замыкающим звеном, а ребра производного дерева являются составляющими звеньями.

Сначала строим производное дерево, а затем - исходное дерево.

Перед построением совмещенного графа необходимо проверить:

количество операционных размеров, учитывая размеры заготовки, на размерной схеме технологического процесса должно равняться сумме конструкторских размеров и размеров припусков;

к каждой поверхности должна подходить одна, и только одна, стрелка.

После проверки правильности построения деревьев их совмещают так, чтобы вершины с одинаковыми номерами совпали. Совмещенный граф производного и исходного деревьев и является графом технологических размерных цепей.

2.9 Проектирование и выполнение чертежа заготовки шестерня

Процесс получения заготовки является одним из первых этапов преобразования материала в готовое изделие. Однако именно он определяет в дальнейшем не только способы и режимы обработки, но и эксплуатационные характеристики детали, её ресурс. Неправильно выбранный способ получения заготовки может сделать полностью невозможным получение кондиционной детали или себестоимость её будет настолько высока, что использование изделия в сборочной единице будет нерентабельным.

При выборе способа получения заготовки необходимо учитывать конфигурацию, размеры, массу и материал заготовки, количество получаемых заготовок, требуемую точность получения заготовки; шероховатость и качество ее поверхностных слоев; желательное направление волокон металла.

В процессе эксплуатации в детали ГП 23-415 шестерня возникают высокие напряжения кручения, контактные и изгибные напряжения в зубчатом венце также высоки, деталь работает в условиях повышенных температур. Для обеспечения высоких физико-механических свойств заготовку рекомендовано получать посредством обработки давлением, но в связи с резким повышением цены и затрат на изготовление детали, будем использовать пруток. Использование которого практически не снижает физико-механические свойства и позволяет снизить стоимость.

Конфигурация заготовки с учетом метода ее получения      показана на рисунке 6.1.

Размеры на чертеже (рисунок) проставлены с учетом проведенных расчетов линейных размеров и   размеров-диаметров нормативным методом.

Заключение

В ходе выполнения выпускной работы бакалавра были произведены конструкторско-технологические расчеты маршрутно-операционного технологического процесса изготовления шестерни.

План технологического процесса был представлен в виде операционных эскизов.

Приблизительную оценку количества формообразующих операций получили с использованием эмпирических формул.

Последовательность операций обработки детали принята согласно предварительно разработанному плану технологического процесса c учетом описанных выше изменений.

Был выполнен расчет припусков на обработку поверхностей шестерни нормативным и расчетно-аналитическим методами. После разработки, расчета и анализа размерной схемы формообразования плоских торцевых поверхностей вала, были построены и расчитаны конструкторско-технологические размерные цепи и разработан совмещенный граф размерных цепей.

Список литературы

1. Гранин В.Ю., Долматов А.И., Лимберг Э.А. «Определение припусков на механическую обработку и технологические размерные расчеты». Учебное пособие - Х.:ХАИ, 1993. - 118 с.

. «Справочник технолога-машинострои-теля». Под редакцией Косиловой А.Г. и Мещерякова. Р.К. Том 1-М.: Машиностроение, 1985 - 655 с.

. «Справочник технолога-машинострои-теля». Под редакцией Косиловой А.Г. и Мещерякова. Р.К. Том 2-М.: Машиностроение, 1985 - 496 с.

. Фираго В.П. Основы проектирования технологических процессов и приспособлений. Методы обработки поверхностей - М., Машиностроение, 1973 г. - 468 с.

. Конспект лекций по дисциплине «Технология авиадвигателестроения», лектор - Сотников В.Д., 2012.

. Скубачевский Г.С. Авиационные газотурбинные двигатели. Конструкция и расчет деталей. М.: Машиностроение, 1981.

. Шошин Ю.С., Епифанов С.В., Шарков С.Ю. Расчет на прочность рабочей лопатки компрессора или турбины. Учебное пособие. Харьков: Харьковский авиационный институт, 1993.

. Шошин Ю.С., Епифанов С.В., Шарков С.Ю. Расчет динамической частоты первой формы изгибных колебаний лопатки компрессора или турбины и построение частотной диаграммы. Учебное пособие. Харьков: Харьковский авиационный институт, 1999.

. Шошин Ю.С., Епифанов С.В., Муравченко Ф.М. Расчет на прочность дисков компрессоров и турбин. Учебное пособие. Харьков: Харьковский авиационный институт, 1998.

. Никитин Ю.М. Конструирование элементов деталей и узлов авиадвигателей. М: Машиностроение, 1968.

. Выбор параметров и термогазодинамический расчет двухконтурных турбореактивных двигателей/ А.Ф. Брехов и Г.В. Павленко. Учебное пособие, Харьков. 1984 г. - 60 c.

. Буслик Л.Н., Ковалев В.И. Согласование параметров и определение основных размеров турбин и компрессоров ГТД. Учебное пособие, Харьков. 1984 г.-

. Павленко Г.В. Формирование облика ГТД и ГТУ. Учебное пособие, Харьков. 2003 г. - 35 c.

. Сорокин А.В. Марочник сталей и сплавов. Под ред. Сорокина В.Г.М.: Машиностроение, 1984. - 660 с.

. Ковка и объемная штамповка стали. В 2-х т. / Под ред. Сторожева М.В. - 2-е изд., перераб. и доп. - М.: Машиностроение, 1967. - 436 с.

. Производство зубчатых колес. под ред. Б.А. Тайца. Изд. 2-е перераб. и доп. М., «Машиностроение», 1975. 708 с.

. А.И. Адам, Г.Г. Овумян. Справочник зубореза - фрезеровщика. М., 1961.-271 с.

. Гуревич Я.Л. 18, М.В. Горохов, В.И. Захаров. Режимы резания труднообрабатываемых материалов. Справочник. М., «Машиностроение», 1986, 240 с.

19. В.Н. Павленко, А.С. Набатов, И.М. Тараненко. Порядок оформления учебных и научно-исследовательских документов. Х., ХАИ, 2007, 66 с.
