Реферат
Дипломный проект на тему: «Проведение
энергетического обследования электрического хозяйства учебно-лабораторного
комплекса №6 ОмГТУ» ОмГТУ. Руководитель проекта Рысев П.В. Выпуск 2011 г.
Специальности «Электроснабжение» 140211.
Энергосбережение, баланс потребления
электрической энергии, качество электроэнергии, энергоаудит, тепловизионный
контроль.
Объектом выполненной работы является УЛК6.
Цель работы - проведение энергетического
обследования электрического хозяйства учебно-лабораторного корпуса №6 Омского
Государственного Технического Университета.
В основу обследования взяты (исходные данные):
фактическое, реальное положение дел в энергетике
университета;
однолинейная схема электроснабжения УЛК-6;
данные электропотребления по месяцам.
В дипломном проекте разрабатывались следующие
главы:
характеристика исследуемого университета;
баланс потребления электрической энергии;
качество электроэнергии в системе
электроснабжения;
тепловизионный контроль;
мероприятия по энергосбережению и повышению
энергоэффек-тивности.
Кроме основной части, разработаны главы по
безопасности жизнедеятельности, экономической части, энергосбережению.
Введение
Энергосбережение - проблема многогранная и
весьма насущная. Для России она более чем актуальна, поскольку энергоресурсы
являются одним из основных источников жизнеобеспечения государства.
Термин «энергосбережение», наряду с термином
«энергоэффективность», в России стал активно использоваться учеными и
практиками с начала 90-х годов. Именно тогда было принято несколько
законодательных актов, постановлений правительства, обязывающих исполнительные
органы власти, хозяйствующие субъекты рационально относиться к ресурсам
государства, в частности к энергетической ее составляющей. Однако, по сути, они
имели локальный характер и затрагивали в основном ведомственные интересы.
Комплексно рассматривать проблему энергосбережения стали с 1995 года при
разработке Основных направлений государственной энергетической политики до 2010
года, Основных положений энергетической стратегии Российской Федерации,
Федерального закона «Об энергосбережении», федеральной целевой программы
«Топливо и энергия».
В последнее время вопросы энергосбережения и
энергоэффективности приобрели особую актуальность и вошли составной частью в
такие программные документы, как «Основные направления деятельности
Правительства Российской Федерации на период до 2012 года» и «Концепция
долгосрочного социально-экономического развития Российской Федерации».
Проведение энергосберегающих мероприятий, позволят решить вопросы эффективного
использования энергоресурсов и снижения финансовой нагрузки на
энергообеспечение производства.
В таких условиях возрастает роль энергетических
обследований систем энергоснабжения с целью определения мест нерационального и
расточительного использования энергетических ресурсов, а также разработки
мероприятий по их снижению.
ноября 2009 г. Президент Российской Федерации
Д.А. Медведев подписал Федеральный закон № 261-ФЗ «Об энергосбережении и о
повышении энергетической эффективности и о внесении изменений в отдельные
законодательные акты Российской Федерации», целью которого является создание
правовых, экономических и организационных основ стимулирования энергосбережения
и повышение энергоэффективности.
Федеральный закон № 261 «Об энергосбережении…»
обязывает ряд организаций провести энергетическое обследование в срок до 31
декабря 2012 года. Это касается органов государственной власти и местного
самоуправления наделенных правами юридических лиц; организаций с участием
государства или муниципального образования; осуществляющих регулируемые виды
деятельности; организаций, осуществляющих производства и (или) транспортировку
воды, и других энергоресурсов; все организации и предприятия, вне зависимости
от форм собственности, совокупные затраты которых на потребление энергоресурсов
превышают 10 млн. рублей за календарный год. Такое же требование предъявляется
к организациям, проводящим мероприятия в области энергосбережение и повышения
энергетической эффективности, финансируемые за счет бюджетных средств.
В соответствии со ст. 16 Федерального закона
№261 от 23.11.2009г. «Об энергосбережении…» Омский государственный технический
университет входит в перечень лиц, подлежащих обязательному энергетическому
обследованию.
1. Характеристика исследуемого
университета
.1 Общие сведения об университете
Государственное образовательное учреждение
высшего профессионального образования «Омский государственный технический
университет» (ОмГТУ) - высшее учебное заведение
<#"551082.files/image001.jpg">
Рисунок 1.1 - Генеральный план ОмГТУ
1.2 Анализ энергопотребления и финансовых затрат
Анализ энергопотребления является первоначальным
и одним из наиболее важных этапов энергоаудита. В результате анализа
электропотребления обрабатываются и систематизируются данные из бухгалтерских
отчетов предприятия - объекта энергоаудита о величине энергопотреблении и
финансовых затратах на приобретение энергоресурсов. На основании указанного
анализа можно сделать вывод о наиболее энергоемких объектах предприятия. Как
правило, наиболее высокие затраты на энергопотребление связаны с их
нерациональным использованием, а следовательно и являются объектом
энергоаудита.
Далее в таблицах приведена информация об
изменении показателей затрат на энергоносители за 2010 г.
Таблица 1.1 - Потребляемая электроэнергия и
финансовые расходы за нее за 2010 год
Месяц
|
Электропотребление,
кВт·ч
|
Итого
к оплате, руб. с НДС
|
Январь
|
27240
|
83572,32
|
Февраль
|
38760
|
118915,71
|
Март
|
35040
|
107502,73
|
Апрель
|
26880
|
82467,84
|
Май
|
24840
|
76209,12
|
Июнь
|
25680
|
78786,24
|
Июль
|
17880
|
54855,84
|
Август
|
13200
|
40497,65
|
Сентябрь
|
31560
|
96826,08
|
Октябрь
|
26400
|
80995,21
|
Ноябрь
|
35160
|
107870,93
|
Декабрь
|
42000
|
128856,00
|
Итого
|
344640
|
1057356
|
Тариф на электроэнергию в 2011 г. составляет
3,20 руб. с НДС за 1 кВт.ч.
Таблица 1.2 - Сведения о счетчиках электрической
энергии
Место
установки
|
Требуется
|
Установлено
|
|
установить,
ед.
|
Кол-во,
шт.
|
марка
|
Тип
|
Класс
точности
|
ВРУ
0,4 ТП 8178
|
-
|
1
|
ЦЭ6803в
|
Электронный
|
1
|
Таблица 1.3 - Потребляемая электроэнергия за
2008, 2009, 2010 гг.
Год
|
Электропотребление,
кВт·ч
|
Количество
учащихся студентов УЛК-6
|
2008
|
310800
|
1691
|
2009
|
320520
|
1503
|
2010
|
344640
|
1192
|

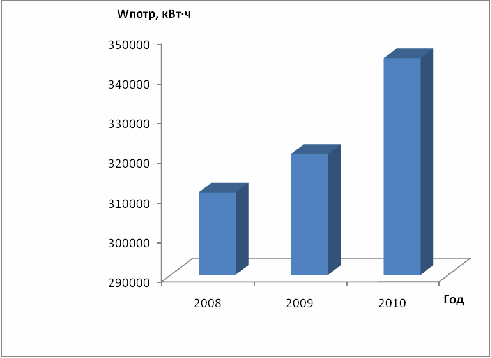

Рисунок 1.2 - Потребляемая электроэнергия за
2008, 2009, 2010 гг.
Потребление электроэнергии в 2010 году было
больше, несмотря на то, что количество студентов по сравнению с предыдущими
годами было меньше. Но по информации заведующих лабораториями увеличилось
количество оборудования, кроме того, по данным сайта gismeteo.ru зима в 2010
году была холоднее, в связи с этим увеличилось количество обогревателей и, как
следствие, потребление электроэнергии.
1.3 Электроснабжение объекта
На объекте организован учет электрической
энергии, в соответствии с требованиями, установленными нормативно-техническими
документами.
Граница балансовой принадлежности и
эксплуатационной ответственности устанавливается - на наконечниках н/в кабелей
в РУ-0,4 кВ ТП-8178 в сторону н/в щитов здания, согласно акту раздела границ
балансовой принадлежности №6000002250 от 1 февраля 2001г.
В данной точке учета установлен электронный
счетчик типа ЦЭ6803в класса точности «1». Место установки приборов учета
совпадает с границей балансовой принадлежности.
Однолинейная схема электроснабжения УЛК-6
представлена на рисунке 1.3.
Рисунок 1.3 - Однолинейная схема
электроснабжения УЛК-6
2. Баланс потребления электрической
энергии
Одной из целей энергетического обследования
является разработка баланса потребления электроэнергии. Имея значения годового
и помесячного потребления электрической энергии с одной стороны и списка
основных потребителей с другой стороны (их мощность, количество, режим
использования), составляется баланс потребления электрической энергии.
Электробаланс любого предприятия состоит из прихода и расхода электроэнергии.
Приходную часть учитывают по показаниям счетчиков электрической энергии.
Расходную часть электробаланса составляют по
предприятию в целом исходя из расчетного потребления электроэнергии
электроприемниками.
Расходную часть электробаланса активной
электроэнергии разделяют на следующие статьи расхода:
) прямые затраты электроэнергии на основной технологический
процесс с выделением полезного расхода электроэнергии на выпуск продукции без
учета потерь в различных звеньях энергоемкого технологического оборудования;
) затраты электроэнергии на вспомогательные
нужды (вентиляция помещений, электрическое отопление, наружное освещение и т.
п.);
) потери электроэнергии в элементах системы
электроснабжения (линиях, трансформаторах, компенсирующих устройствах и т.п.).
Задачами составления электробаланса являются
следующие:
а) выявление и нахождение расходов электроэнергии
с тем чтобы четко выделить расход электроэнергии на основной технологический
процесс;
б) определение действительных удельных норм
расхода электроэнергии на единицу продукции предприятия;
в) выявление возможности сокращения
непроизводительных расходов электроэнергии и уменьшения расхода электроэнергии
на выпуск основной продукции путем проведения различных мероприятий,
совершенствующих технологический процесс, и постоянного сопоставления
действительных удельных норм расхода электроэнергии на основную продукцию
предприятия.
Цель баланса - выявление основных энергоемких
потребителей и дальнейший анализ их в аспекте энергосбережения.
2.1 Приходная часть баланса
электрической энергии
Приходная часть баланса составляется согласно
данным по потреблению электроэнергии, полученным по приборам учета,
установленным в РУ-0,4 кВ ТП-8178, питающего все электроприемники объекта.
Приход электроэнергии за 2010 г. составляет
344640 кВт×ч.
2.2 Расходная часть баланса
электрической энергии
Расходную часть электробаланса активной
электроэнергии разделяют на следующие статьи расхода:
) прямые затраты электроэнергии на основной
технологический процесс (или оказание услуг);
) затраты электроэнергии на вспомогательные
нужды;
) потери электроэнергии в элементах системы электроснабжения.
Потребители электрической энергии различаются по
режиму работы, назначению, потребляемой мощности, условиям работы, по
требованиям к надежности электроснабжения, а также по другим признакам.
По режиму работы потребителей приёмники обычно делят
на три группы: потребители с неизменной нагрузкой, потребители с
повторно-кратковременной нагрузкой, потребители с кратковременной нагрузкой.
В связи с вышесказанным основными группами
потребителей электрической энергии являются:
технологическое оборудование (компьютеры,
мониторы, принтеры и т.п.)
бытовое оборудование (холодильники, эл. чайники,
микроволновые печи и т.п.);
лабораторное оборудование (стенды, осциллографы
и т.п.);
кондиционирование;
отопление;
освещение.

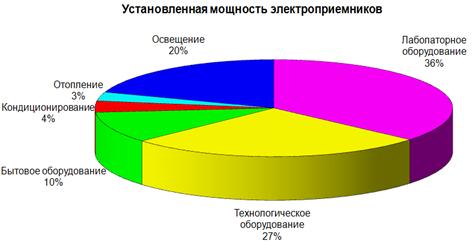

Общие сведения об установленных мощностях
приёмников электрической энергии и их количестве по подразделениям учреждения
представлены в таблицах А.1приложения А. Далее в таблице 2.1 приведем
обобщенную информацию об установленной мощности по группам электропотребителей.
Таблица 2.1 - Установленная мощность
электроприёмников по группам электропотребителей
№
п/п.
|
Направления
использования электроэнергии
|
Установленная
мощность электроприемников, кВт
|
1
|
Технологическое
оборудование
|
224,82
|
2
|
Бытовое
оборудование
|
87,14
|
3
|
Лабораторное
оборудование
|
303,66
|
4
|
Кондиционирование
|
31,77
|
5
|
Отопление
|
24,70
|
6
|
Освещение
|
164,71
|
|
Итого
|
836,81
|
Для большей наглядности информацию,
представленную в таблице 2.1, отобразим в виде круговой диаграммы (рисунок
2.1).
Рисунок 2.1 - Доля установленной мощности
электроприемников по группам электропотребителей
Фактическое распределение электроэнергии по
отдельным подразделениям, группам потребителей определяется расчётным путём
исходя из количества и мощности установленного оборудования, коэффициентов
использования и годового фонда времени работы.
Годовой нормативный расход активной
электроэнергии силовой нагрузкой бюджетной организации рекомендуется определять
по выражению (2.1).
, (2.1)
где Рср.с - средняя мощность силовых
электроприемников организации, кВт;
ТГ - годовой фонд рабочего времени
электроприемников, ч;
, (2.2)
где m - количество групп однотипного силового
оборудования;
Руст.j - установленная мощность электроприемника
j-й группы, кВт;- количество эл. приемников j-й группы, шт;иj - коэффициент
использования электроприемников j-й группы, о.е.
Для удобства структуру расхода электрической
энергии представим в виде таблицы 2.2. В данной таблице приведены расчетные
данные по расходу электрической энергии каждой группой электропотребителей.
Таблица 2.2 - Структура расхода электроэнергии
электроприёмниками по группам потребителей
№
п/п.
|
Направления
использования электроэнергии
|
Расход
электроэнергии, кВт×ч
|
1
|
Технологическое
оборудование
|
70896
|
2
|
Бытовое
оборудование
|
73398
|
3
|
Лабораторное
оборудование
|
22106
|
4
|
Кондиционирование
|
2279
|
5
|
Отопление
|
2199
|
6
|
Освещение
|
173759
|
|
Итого
|
344637
|
Для наглядности и более удобного анализа
суммарного расхода электрической энергии потребителями информацию,
представленную в таблице 2.2, отобразим в виде круговой диаграммы (рисунок
2.2).
Рисунок 2.2 - Структура расхода электроэнергии
электроприёмниками по группам потребителей
Основным потребителем является система
освещения, на которую приходится 50% потребления электроэнергии.
Источниками света внутреннего освещения являются
лампы накаливания (ЛН) и люминесцентные лампы (ЛЛ). ЛН имеют самый низкий КПД
(световую отдачу) среди источников света и подлежат замене на более эффективный
источник света, например на компактную люминесцентную лампу.
На бытовые потребители приходится 22% расхода
электроэнергии, что характеризуется постоянным включением холодильников,
кратковременным включением чайников, микроволновых печей и т.д.
Следующим энергоемким потребителем является
технологическое оборудование, на которую приходится 20% расхода электроэнергии.
Основным подразделением данной группы электропотребителей является кабинеты,
где установлены компьютера, работающие по 8 часов в день и МФУ.
На лабораторное оборудование приходится 6%
расхода электроэнергии.
Кондиционирование и система дополнительного
отопления расходует по 1% от общего потребления электроэнергии.
.3 Составление баланса электрической энергии
На завершающем этапе энергетического
обследования учреждения необходимо составить баланс потребления электрической
энергии, т.е. сравнить приходную и расходную части баланса. При подведении
итогов допускается появление некоторой погрешности в балансе, которая может
быть обусловлена несколькими причинами:
неточностью округления расчетов;
некоторыми допущениями, принятыми по ходу
расчетов.
Сравнение приходной и расходной статей в балансе
потребления электроэнергии представим в виде таблицы 2.3.
Таблица 2.3 - Баланс потребления электроэнергии
за 2010 г.
№п/п.
|
Статьи
прихода/расхода
|
Суммарное
потребление, кВт×ч
|
Примечание
|
I
|
Приход
электроэнергии (по счетчикам):
|
344640
|
-
|
I
|
Расход
электроэнергии:
|
|
|
1
|
Технологическое
оборудование
|
70896
|
расход
по группам потребителей определялся расчетным методом
|
2
|
Бытовое
оборудование
|
73398
|
|
3
|
Лабораторное
оборудование
|
22106
|
|
4
|
Кондиционирование
|
2279
|
|
5
|
Отопление
|
2199
|
|
6
|
Освещение
|
173759
|
|
|
Итого:
расход
|
344637
|
-
|
6
|
Субабоненты
|
-
|
-
|
7
|
Потери
эксплуатационно-неизбежные: в сетях суммарные, в т.ч. в трансформаторах
|
-
|
-
|
8
|
Нерациональные
потери
|
3
|
-
|
|
ИТОГО:
суммарный расход
|
344640
|
-
|
3. Качество электроэнергии в системе
электроснабжения
.1 Выбор контрольных точек
Контроль КЭ допускается проводить не во всех
точках сети, а только в характерных. К характерным точкам относятся точки, к
которым присоединена искажающая нагрузка или нагрузка чувствительная к
искажениям напряжения. При организации измерений планировалось проведение
частичного анализа КЭ, выявления причин искажения и их источников. При выборе
контрольной точки следует принимать во внимание виды производства по
технологии, графику нагрузки и сменности предприятий, а также их удаленности от
центра питания. При этом контролируются в соответствии с ГОСТ 13109-97
следующие параметры:
установившееся отклонение напряжения ;
размах изменения напряжения ;
доза фликера ;
коэффициент искажения синусоидальности кривой
напряжения ;
коэффициент n-ой гармонической составляющей
напряжения ;
коэффициент несимметрии напряжений по обратной
последовательности ;
коэффициент несимметрии напряжений по нулевой
последовательности ;
отклонение частоты ;
длительность провала напряжения ;
импульсное напряжение ;
коэффициент временного перенапряжения .
Отклонение напряжения зависит от графика
нагрузки ЦП и должно поддерживаться на зажимах электроприемников в заданных
пределах средствами регулирования напряжения (ПБВ трансформаторов).
Коэффициент искажения синусоидальности
напряжения зависит от наличия в составе нагрузки таких электроприемников, как
преобразователи, устройства с электронным управлением, современная бытовая
техника, осветительные установки, содержащие разрядные лампы. Вносимые искажения
характеризуются также коэффициентом n-ой гармонической составляющей.
Коэффициенты несимметрии зависят от
неравномерности нагрузки по фазам, а для четырехпроводных сетей - также и от
состояния заземления нейтрали.
Размахи колебаний напряжения зависят от наличия
резкопеременной нагрузки (например, электроприводы лифтов, сварочная нагрузка).
Учитывая конфигурацию сети, её структуру и
состав нагрузки было принято решение провести измерения всех ПКЭ в следующих
точках сети:
ТП-8178 на стороне 0,4 кВ с целью оценки КЭ, а
также режимов работы средств регулирования напряжения и влияние на ПКЭ в
исследуемой сети.
.2 Порядок проведения контроля
качества электроэнергии
Контроль КЭ в сетях 0,4 кВ проводился в период с
04.05.2011 по 06.05.2011 г. в один этап:
ТП-8178 на стороне 0,4 кВ:
начало измерений 04.05.2011 в 10:55:49;
конец измерений 06.05.2011 в 15:45:54.
В качестве средств измерения использовался
измерительно-вычислительный комплекс «Омск-М» (сертификат соответствия № РОСС
RU.ME72.B01017, выданный органом по сертификации РОСС RU.0001.11 ME72
03.04.2001 г. и сертификат об утверждении типа средств измерений RU.С.34.004.A
№5908, номер регистрации в Государственном реестре средств измерений 18070-99).
Номенклатура измеряемых показателей качества электрической энергии приведена в
пункте 3.1.
За период измерений было проведен один цикл
измерений длительностью одни полные сутки. Схема присоединения прибора
приведена на рисунке 3.1.

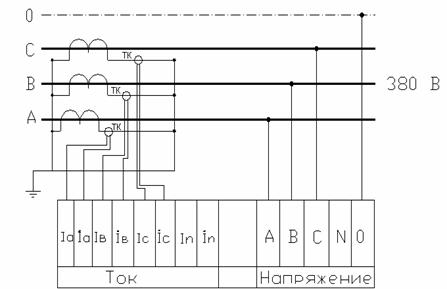

Рисунок 3.1 - Схема подключения прибора при измерениях
на шинах 0,4 кВ
Испытания измерительных преобразователей (ТН и
ТТ) не проводились.
Полный протокол измерений представляет
результаты измерений показателей качества электроэнергии за сутки. Это
позволило проанализировать графики изменения ПКЭ, отобразив на них наибольшие,
средние и наименьшие значения ПКЭ за каждые полчаса. С целью анализа характера
изменения нагрузки во всех контролируемых точках проводились одновременно
измерения токов и мощностей нагрузки. Все измерения проводились в трех фазах.
Графики изменения ПКЭ отображают:
По отклонению напряжения за контролируемый
период измеренные на получасовых интервалах наибольшие, наименьшие и средние
значения. По отклонению напряжения приводятся значения по трем фазам. Кроме
того, на графике показаны нормально и предельно допустимые значения, согласно
ГОСТ 13109-97.

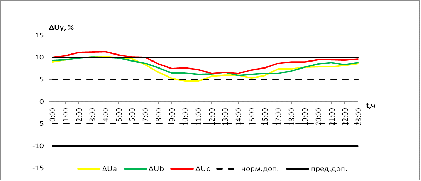

Рисунок 3.2 - Установившееся отклонение
напряжения (3-х фазное)
По коэффициентам искажения синусоидальности
кривой напряжения, по коэффициентам несимметрии напряжения и тока по обратной и
нулевой последовательности, приведены изменения этих показателей за
контролируемый период.

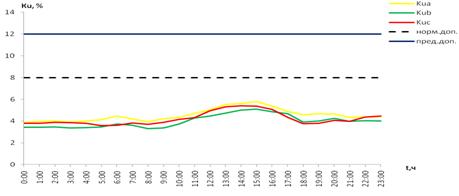

Рисунок 3.3 - Коэффициент искажения
синусоидальности кривой напряжения

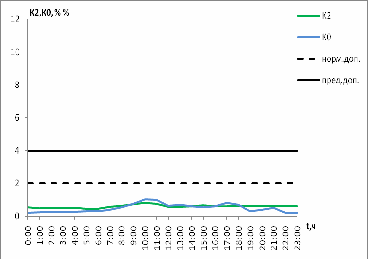

Рисунок 3.4 - Коэффициенты несимметрии
напряжения по обратной и нулевой последовательности
По коэффициентам n-ой гармонической составляющей
напряжения по каждой фазе приведены спектры за контролируемый период, на
которых отражены значения со 2 по 40 гармонику за сутки.

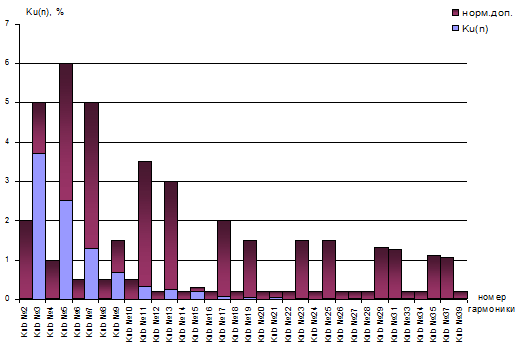

Рисунок 3.5 - Коэффициент n-ой гармонической
составляющей напряжения одной из фаз
По мощности представлены усредненные на
получасовых интервалах значения активной, реактивной и полной мощности:

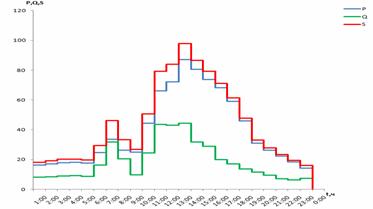

Рисунок 3.6 - Суточный график нагрузки ВРУ 0,4
кВ
Ниже приведены результаты расчетов потерь
напряжения в сетях 0,4 кВ, которые использовались при анализе фактически
измеренных отклонений напряжения.
Допустимые значения по остальным ПКЭ не зависят
от режима нагрузки, установлены ГОСТ 13109-97 и коррекции не подлежат.
Времена превышения нормально и предельно
допустимых значений по отклонениям напряжения Т1 и Т2, а также 95 % вероятности
измеренных значений приведенные в протоколах, соответствуют временам за сутки в
целом. Вывод о соответствии ПКЭ требованиям ГОСТ за весь период наблюдений
положительный, если это требование выполнялось в течение суток. Полные
результаты измерений хранятся в архиве прибора не менее чем 12 мес.
3.3 Расчет потерь напряжения в сети
Наибольшие нарушения качества электрической
энергии связаны с отклонениями напряжения. Результаты измерения напряжения и
мощностей позволяют произвести дополнительные расчеты уровней напряжения в
контролируемой сети. Результаты расчетов позволяют оценить возможность
обеспечения требуемых значений напряжений на зажимах электроприемников,
получающих питание от данных ТП.
При расчетах по результатам измерений ставилась
цель определить диапазоны изменения уровней напряжения на зажимах
электроприемников на 0,4 кВ. Характерными режимами, определяющими этот
диапазон, являются режимы наибольшей и наименьшей нагрузок, которым
соответствуют наименьшие и наибольшие потери напряжения в сети, а также режимы
наибольшего и наименьшего уровней напряжения в центре питания (или РП).
Потери напряжения в сети определяются
параметрами схемы и нагрузки сети и рассчитываются для каждого элемента сети по
выражению
, (3.1)
где DU - потери
напряжения в элементе сети;и Q - активная и реактивная мощность, протекающая
через элемент;и X - активное и реактивное сопротивления элемента;- номинальное
напряжение.
Сведения о кабельных линиях, где проводились
расчеты потерь напряжения, представлены в таблице 3.1.
Таблица 3.1 - Сведения о кабельных линиях
КЛЭП
|
Марка,
сечение КЛЭП
|
Длина
КЛЭП, м
|
ТП
8187 - ВРУ 0,4 кВ ПП-8
|
АСБ
3х120+1х35
|
95
|
ТП
8187 - ВРУ 0,4 кВ сварка
|
АВВГ
3х50+1х25
|
95
|
ТП
8187 - ВРУ 0,4 кВ НГО
|
ААБ
3х120
|
95
|
ТП
8187 - ВРУ 0,4 кВ ШНН
|
2ААВ
3х70
|
95
|
ТП
8187 - ВРУ 0,4 кВ НГО
|
АСБ
3х70+1 х70
|
70
|
ТП
8187 - ВРУ 0,4 кВ ППУ
|
АСБ
3х150+1х150
|
70
|
Результаты расчетов сведены в таблицу 3.2.
Таблица 3.2 - Результаты расчетов потерь
напряжения УЛК-6
КЛЭП
|
Марка
и сечение
|
Длина,
м
|
R,
Ом
|
Х,
Ом
|
Q,
квар
|
ΔU,
%
|
ТП
8178 - ВРУ 0,4 кВ ПП-8
|
АСБ
3х120+1х35
|
95
|
0,253
|
0,0602
|
12,08
|
5,56
|
0,02
|
ТП
8178 - ВРУ 0,4 кВ сварка
|
АВВГ
3х50+1х25
|
95
|
0,641
|
0,0625
|
3,94
|
1,81
|
0,02
|
ТП
8178 - ВРУ 0,4 кВ НГО
|
ААБ
3х120
|
95
|
0,253
|
0,0602
|
7,62
|
3,51
|
0,01
|
ТП
8178 - ВРУ 0,4 кВ ШНН
|
2ААВ
3х70
|
95
|
0,443
|
0,0612
|
2,10
|
0,97
|
0,01
|
ТП
8178 - ВРУ 0,4 кВ НГО
|
АСБ
3х70+1х70
|
70
|
0,443
|
0,0612
|
0,25
|
0,11
|
0,0005
|
ТП
8178 - ВРУ 0,4 кВ ППУ
|
АСБ
3х150+1х150
|
70
|
0,206
|
0,0596
|
0,53
|
0,24
|
0,0005
|
В результате расчетов видно, что в виду малости
длины кабельных линий, а также небольшой мощности нагрузки, потери напряжения
являются незначительными, поэтому при оценке установившихся отклонений
напряжения ими можно пренебречь и о качестве питаемого напряжения можно будет
судить по установившемуся отклонению напряжения в точке контроля качества
электроэнергии.
.4 Результаты контроля качества
электроэнергии
Анализ ПКЭ на ТП-8178.
Период проведения измерений:
начало измерений 19.11.2010 в 12:53:00;
конец измерений 20.11.2010 в 12:53:28.
Качество электроэнергии соответствует
требованиям ГОСТ 13109-97 по отклонениям частоты, коэффициенту искажения
синусоидальности кривой напряжения, коэффициенту n-ой гармонической
составляющей по каждой фазе, коэффициенту несимметрии напряжения по обратной
последовательности и по провалам напряжения, коэффициенту несимметрии
напряжения по нулевой последовательности.
Качество электроэнергии не соответствует
требованиям ГОСТ 13109-97 по установившемуся отклонению напряжения.
Отклонение напряжения за период контроля изменялось
в диапазоне от 4,5% до 11,2%. За время измерений показатель превышал нормально
допустимые значения и в меньшей степени предельно допустимые значения. График
изменения напряжения в течение суток равномерный, при этом наиболее нагруженной
фазой является фаза «А». МУПЭП «Омскэлектро» имеет возможность регулировать
напряжения с помощью устройств переключения без возбуждения трансформатора
ТП-8178 (на две отпайки вниз - «0%»). Это является достаточным для того, чтобы
обеспечить требования ГОСТ по отклонениям напряжения на зажимах всех
электроприемников, учитывая малые значения потерь напряжения в питающих
кабельных линиях.
Высокие уровни коэффициента несимметрии
напряжения по нулевой последовательности К0U обусловлены несимметрией нагрузок
по фазам. Необходимо равномерно перераспределить нагрузку, потребляемую от
данной КТП. Значительная несимметрия напряжений по фазам не позволяет выбрать
отпайку устройства ПБВ трансформатора, при которой требования ГОСТ будут
выполняться на зажимах всех электроприемников, питающихся от данной ТП
РП-16-1/160.
Провалов напряжения за период измерения
зафиксировано не было.
4. Разработка мероприятий по
экономии энергоресурсов
.1 Организационные мероприятия
Установка электроприемников класса
энергоэффективности «А».
Согласно Федеральному закону № 261 бюджетные
организации обязаны закупать энергоэффективные электроприемники класса «А»,
поскольку потребление электроэнергии ими будет существенно меньше по сравнению
с бытовыми устройствами устаревших конструкций (до 50 %). Такая бытовая техника
дороже и окупится не сразу, но с учетом роста цен на электроэнергию экономия
затрат на электроэнергию будет более существенна. Кроме того, такая техника,
как правило, современнее и лучше по характеристикам. Использование приборов
класса «А» позволит снизить потребление электроэнергии до 0,3 % от общего
электропотребления.
Перевод в спящий режим мониторов и компьютеров
При работе в течение дня компьютеры и мониторы
постоянно включены. Необходимо при непродолжительных перерывах в работе (более
30 минут для компьютеров) переводить их в спящий режим, при этом снижается
электропотребление. Мониторы должны работать в энергосберегающем режиме
(автоматически выключаться, если пользователь прекращает работу на компьютере
свыше 10 минут), оставаясь готовыми к работе в любой момент, данная опция
выставляется в операционной системе пользователем.
При непрерывной круглосуточной работе компьютер
потребляет в месяц 70-360 кВт×ч в месяц, а
монитор 50-140 кВт×ч. Следовательно, ограничение
холостых режимов работы на 10-15 % приведет к снижению годового
электропотребления порядка 20-50 кВт×ч на каждый
компьютер с монитором. При большом количестве компьютеров в организации при
необходимости постоянного включения данное мероприятие позволит уменьшить
электропотребление до 0,3 % от общего электропотребления.
Ограничение холостой работы электроприемников
Отключение устройств, длительное время
находящихся в режиме ожидания позволяет уменьшить электропотребление
организации. Принтеры, копиры, сканеры, МФУ, телевизоры, микроволновые печи с
дисплеями, DVD проигрыватели, зарядные устройства для телефонов в режиме
ожидания потребляют энергию от 1 до 10 Вт. В течение года такие устройства,
включенные в розетки, дадут дополнительный расход электроэнергии от 9 до 87 кВт×ч/каждое
устройство, что при их большом количестве приводит к существенному
нерациональному расходу электроэнергии. Данное мероприятие позволит снизить
потребление электроэнергии на ~ 0,3 %.
Очистка остекления фонарей и окон
Проведение работ по регулярной очистке окон и
фонарей позволит обеспечить необходимые уровни освещенности в течение дневной
смены с мая по сентябрь месяцы года без включения искусственного освещения
(график включения и выключения искусственного освещения может быть определен по
очистки остекления и проведения необходимых измерений естественного освещения).
Окраска помещений с применением светлых
отделочных материалов
Коэффициент отражения потолков и защитных
боковин фонарей 0,7 - (белый цвет), стен 0,4-0,5 (светло-зеленый или
светло-желтый цвета). Увеличение отражающих свойств позволяет улучшить качество
освещения по распределению яркости (смягчение теней, улучшение равномерности
освещения, повышение освещенности в вертикальных плоскостях, снижение
ослепленности), снизить установленную мощность на ≈10%. Поскольку окраска
стен в большинстве своем преимущественно тёмная, поэтому рекомендуется за счёт
изменения окраски увеличить коэффициент отражения а, следовательно, уменьшить
установленную мощность осветительных установок.
4.2 Технические мероприятия
Система освещения
На искусственное освещение в Омском
Государственном Техническом Университете расходуется около 50% всей
потребляемой электрической энергии, что составляет примерно 173759 кВт∙ч
в год (≈533000 руб/год). Бережное, с наибольшим экономическим эффектом
расходование такого значительного количества энергии является большой и важной
задачей. Экономия электроэнергии на освещение не должна достигаться за счет
снижения норм освещенности, отключения части осветительных приборов или отказа
от использования искусственного освещения при недостаточном уровне
естественного света, поскольку уменьшение освещенности приводит к понижению
зрительной работоспособности, ухудшению психофизического состояния людей,
повышению травматизма, снижению производительности труда и т.д. Потери от
ухудшения осветительных условий значительно превосходят стоимость сэкономленной
электроэнергии.
Ниже приведены мероприятия и рекомендации по
экономному и рациональному использованию электрической энергии в осветительных
установках.
4.3 Модернизация осветительной
установки с заменой существующих ламп накаливания на энергосберегающие
источники света
Согласно федеральному закону № 261-ФЗ «Об
энергосбережении…» лампы накаливания должны быть заменены на энергоэффективные
источники света.
Техническая суть мероприятия состоит в замене
ламп накаливания (ЛН) на более энергоэффективные источники света, а именно:
люминесцентные компактные люминесцентные лампы (КЛЛ), что позволит снизить
установленную мощность электрического освещения, и, следовательно,
электро-потребление.
Перед расчетом экономической эффективности
предлагаемого мероприятия приведем сравнительные характеристики ЛН и КЛЛ.
Сравнение будем проводить относительно ЛН мощностью 75 Вт. Напряжение питания
всех представленных источников света составляет 220 В. Данную информацию
пред-ставим в виде таблицы 4.1.
Таблица 4.1 - Сравнительные характеристики ЛН и
КЛЛ
Сравниваемые
параметры
|
ЛН1
|
КЛЛ2
|
Номинальная
мощность лампы, Вт
|
75
|
15
|
Средняя
продолжительность горения, час
|
1000
|
8000
|
Световой
поток, лм
|
940
|
950
|
Цвет
|
-
|
Теплый
белый
|
Диапазон
рабочих температур
|
не
зависит
|
От
+5о С до +55о С
|
Тип
цоколя
|
Е
27
|
Е
27
|
Цена,
руб. (с НДС)
|
11
|
160
|
энергопотребление университет
пускорегулирующий
1. ЛН Космос СТАНД ПР 75 Е27 Брест;
. КЛЛ Philips Tornado T3 ESaver 1PH/6 15W;
В результате сравнения приведенных выше ламп
видим, что КЛЛ в 5 раз экономичнее ламп накаливания (потребляет в 5 раз меньше
электроэнергии) при большей величине светового потока.
Стоимость КЛЛ в сравнении с другими энергоэффективными
источниками света невысокая. КЛЛ со стандартным цоколем Е 27 просто
вворачиваются в патрон, и, следовательно, замена светильника не требуется,
затраты на установку отсутствуют.
Кроме того, средняя продолжительность горения
КЛЛ в 8 раз выше чем у ЛН, а, значит, стоимость владения осветительной
установкой и эксплуатации будет существенно меньше.
Следует отметить, что замена КЛЛ, содержащих
ртуть, будет в дальнейшем включать стоимость их утилизации, что увеличивает
эксплуатационные издержки.
Далее рассмотрим экономическую привлекательность
замены ЛН на КЛЛ. Для удобства и наглядности представления расчеты будем
формировать в виде таблицы.
В первом разделе определяем стоимость
модернизации осветительной установки внутреннего освещения в учреждении. Для
этого определяем коли-чество ЛН, подлежащих замене, а также количество
заменяемых светильников (если требуется для работы устанавливаемого источника
света), их стоимость. Кроме того, необходимо учесть стоимость монтажа
устанавливаемых светильников и стоимость системы управления (если существует
возможность ее реализации). Таким образом, складывается общая стоимость
осветительной установки.
Во втором разделе рассчитываем затраты на
обслуживание осветительной установки, которые включают стоимость устанавливаемых
ламп взамен «перегоревших» за рассматриваемый период времени, стоимость работ
по замене ламп, а также затраты на утилизацию ламп, содержащих ртуть (для КЛЛ).
Для корректного представления затрат на обслуживание в качестве расчетного
периода необходимо принять наибольшую продолжительность горения рассматриваемых
источников света (для КЛЛ составляет 8000 часов).
В третьем разделе определяем потребление
мощности и электроэнергии осветительной установкой (имеющейся и
модернизированной) для определения снижения электропотребления и финансовых
затрат на приобретение электроэнергии.
В четвертом разделе оцениваем экономию за
расчетный период эксплуатации от использования модернизированной осветительной
установки, определяем годовую экономию финансовых затрат и окупаемость данного
мероприятия.
Обычно период окупаемости не должен превышать
трех лет, но в современных экономических условиях более привлекательным
считается период окупаемости не более двух лет.
Далее произведем представленные выше этапы расчета
для учреждения.
. Количество используемых ЛН в кабинете № 222
составляет 6 шт. мощностью 75 Вт.
Исходя из величины светового потока (Ф=940 Лм)
ЛН 75 Вт целесообразно заменить на КЛЛ 15 Вт (Ф=950 Лм).
Стоимость ЛН 75 Вт E27 «Космос» составляет 11
руб./шт., стоимость КЛЛ Philips Tornado T3 ESaver 1PH/6 15Вт составляет 160
руб./шт.
Поскольку замена светильника для установки КЛЛ
не требуется (стандартный цоколь E 27), то стоимость монтажа равняется нулю.
Стоимость системы управления освещением в
основном складывается из стоимости датчика движения или присутствия, стоимости
соединительных проводов и стоимости монтажа. Следует отметить, что управление
при помощи датчиков движения согласно экспертным оценкам позволяют экономить до
22% потребляемой осветительной установкой электроэнергии, а с помощью датчиков
присутствия с функцией определения освещенности в помещении экономия
электроэнергии может достигать 42%.
В конце первого раздела рассчитаем общую
стоимость осветительной установки:
ОС ОУ = Стоимость ламп + Стоимость светильников
+ Стоимость монтажа светильников + Стоимость системы управления, руб.
. Во втором разделе сначала определяем, сколько
источников света будут заменены за расчетный период времени (за 1514 часов):
ЛН имеют среднюю продолжительность горения 1000
часов, следовательно, каждая ЛН будет заменена 1 раз за расчетный период
времени;
срок службы КЛЛ Philips Tornado составляет 8000
часов, значит, она заменяться за расчетный период не будет.
Далее определяем расходы на замену ламп:
Расходы на замену ламп = количество ламп,
замененных за 1514 часов * стоимость лампы.
Стоимость замены ламп составляет:
ЛН и КЛЛ меняются самостоятельно, т.е. ноль
рублей;
Стоимость утилизации КЛЛ составляет 10 % от
стоимости лампы за лампу, значит стоимость утилизации =0,1*160*количество ламп,
замененных за 1514 часов.
Таким образом, общая стоимость обслуживания
осветительной установки составляет:
ОСО ОУ = Расходы на замену ламп + Стоимость
замены ламп + Стоимость утилизации ламп (для КЛЛ), руб.
. В третьем разделе определяем
электропотребление осветительной установкой:
Мощность, потребляемая осветительной установкой
= сумма произведений (количество ламп определенной мощности * установленную
мощность).
Электроэнергия, потребляемая осветительной
установкой (ЭПОУ) = сумма произведений (количество ламп * мощность лампы *
расчетный период).
Общие расходы на электроэнергию определяются
согласно тарифу, по которому оплачивается электроэнергии. Поскольку тариф
ежегодно увеличивается, то данное обстоятельство еще больше сокращает срок
окупаемости, делая мероприятие более рентабильным.
ОРЭ = ЭПОУ *тариф, руб.
. В четвертом разделе определяем общую стоимость
использования осветительной установки для каждого варианта, а также
экономическую эффективность модернизации осветительной установки и сравниваем
различные варианты
Годовые эксплуатационные расходы (ГЭР)
определяются исходя из суммы общей стоимости обслуживания и общих расходов на
электроэнергию, отнесенной к расчетному периоду, умноженной на годовое число
часов работы.
Годовая экономия (ГЭ) складывается из годовой
экономии на обслуживании и годовой экономии на электроэнергии:
Окупаемость определяем как отношение инвестиций
к годовой экономии
Таблица 4.2 - Технико-экономическое обоснование
модернизации осветительной установки кабинета №222
Источник
света
|
ЛН1
(установленные)
|
КЛЛ3
|
1.
Осветительная установка (ОУ):
|
|
|
Количество
светильников, шт.
|
6
|
-
|
Стоимость
светильников, руб.
|
установлен
|
0
|
Количество
ламп, шт.
|
6
|
6
|
Стоимость
ламп, руб.
|
66
|
960
|
Стоимость
системы управления, руб.
|
-
|
0
|
Стоимость
монтажа (руб./светильник), руб
|
-
|
0
|
ОБЩАЯ
СТОИМОСТЬ УСТАНОВКИ, руб.
|
66
|
960
|
2.
Обслуживание ОУ:
|
|
|
Количество
ламп, замененных за 1514 часов работы, шт.
|
1
|
0
|
Стоимость
замененных ламп, руб.
|
11
|
0
|
Стоимость
замены ламп, руб.
|
0
|
0
|
Стоимость
утилизации ламп, руб.
|
0
|
96
|
ОБЩАЯ
СТОИМОСТЬ ОБСЛУЖИВАНИЯ, руб.
|
11
|
96
|
3.
Электропотребление ОУ:
|
|
|
Мощность
потребляемая ОУ, кВт
|
0,45
|
0,09
|
Электроэнергия
потребляемая ОУ за 1514 часов работы, кВт∙ч
|
681
|
136
|
ОБЩИЕ
РАСХОДЫ НА ЭЛЕКТРОЭНЕРГИЮ5, руб.
|
2089
|
417
|
4.
Общая стоимость использования ОУ :
|
2166
|
1473
|
Экономия,
%
|
0
|
32
|
Годовые
эксплуатационные расходы6, руб.
|
6441
|
1573
|
Годовая
экономия, руб./год
|
-
|
5455
|
Окупаемость,
мес.
|
-
|
2
|
Рентабильность
инвестиций, %
|
-
|
6
|
. Светильник установленный (или патрон) с ЛН
Космос СТАНД ПР Е27 Брест 75 W.
. Светильник установленный (или патрон) с КЛЛ
Philips Tornado T3 ESaver 1PH/6 15W.
Анализ полученных результатов показывает:
суммарные затраты на установку КЛЛ достаточно
низкие, поскольку не требуется замена светильников (КЛЛ вворачиваются в патрон
со стандартным цоколем Е 27), и составляют 960 руб.;
годовая экономия составляет 5455 тыс. руб./год;
срок окупаемости модернизации осветительной
установки составляет 2 месяца, т.е. менее года.
.10 Модернизация осветительной установки
наружного освещения
Модернизация осветительной установки наружного
освещения предполагает замену источников света и светильников, поэтому является
высокозатратным мероприятием. В результате замены ламп ДРЛ-125, ДРЛ-250 и
ДРЛ-400, установленных в светильниках типа РКУ, на светильник L-Street
24/4212/45/Ш, L- L-street 48XP-G/8424/90/Ш и L-street 96XP-G/16848/180/Ш
соответственно, компании Ledel (рисунок 7.2) установленная мощность
осветительной установки наружного освещения снизится. Ухудшение условий
освещенности не произойдет, поскольку установленные светильники имеют низкий КПД,
светодиоды обладают значительно большей световой отдачей (количество люмен с
одного вата мощности - 95).
Уличный светодиодный светильник для освещения
улиц и дорог местного значения категории В, придомовых территорий частных домов
и наружного освещения предподъездных площадок многоквартирных домов.
Предназначен для замены уличных светильников ЖКУ и РКУ.
Модель L-street комплектуется вторичной оптикой
с «правильной» широкой уличной диаграммой, которая позволяет добиться
равномерного освещения территории.
Таблица 4.3 - Технические характеристики
L-street 24
Модификация
|
L-street
24XP-G /4212/45/ Ш3, Ш4
|
Напряжение
питания переменного тока
|
от
140 до 265
|
Частота,
Гц
|
50
± 10 %
|
Напряжение
питания постоянного тока
|
от
200 до 350
|
Рабочий
ток светодиодов, мА
|
700
|
Коэффициент
мощности драйвера, cos q
|
≥0,9
|
Потребляемая
мощность, Вт
|
45
|
Марка
светодиода
|
CREE
XP-G
|
Светоотдача
с одного светодиода, Лм
|
234
|
Количество
светодиодов, шт.
|
18
|
Общий
световой поток, Лм
|
4212
|
Цветовая
температура
|
4500-6000
|
Габаритные
размеры, ВхДхШ, мм
|
143x527x83
|
Масса,
кг
|
2.4
|
Температура
эксплуатации, оС
|
от
-60 до +40*
|
Вид
климатического исполнения
|
УХЛ
1
|
Класс
защиты от поражения электрическим током
|
1
|
Степень
защиты светодиодного модуля
|
IP66
|
Рисунок 4.1 - Внешний вид светильника L-street
24
Рисунок 4.2 - Тип кривой силы света Ш3 (на
диодах CREE)
Корпус. Новый алюминиевый Х-образный профиль
светильника специально разработан с учетом опыта конструирования лопаток
авиационных турбин, что позволило добиться высоких показателей по теплоотводу.
Корпус обеспечивает комфортный температурный режим работы светодиодов и
электронных компонентов, и, как следствие, длительный режим работы от 80 000
часов (20 лет) до 100 000 часов (25 лет).
Стекло выполнено из ударопрочного поликарбоната.
Оптичекая часть. Система вторичной оптики
S-optics позволяет правильно направить световой поток на освещаемую
поверхность. В светильниках серии L-street 24 применяется широкая уличная
диаграмма. При этом не тратится лишняя энергия на освещение ненужных зон.
Источник питания (драйвер). В драйвере нового
поколения нами применен корректор коэффициента мощности, при использовании
которого Cos φ равен не менее 0,9.
В схемах без корректора мощности сos φ = от
0,5 до 0,7.
Светодиодный источник питания - Драйвер имеет
четырехступенчатую систему защиты от аномального напряжения сети и позволяет
защитить светильник от бросков напряжения до 1000 Вольт.

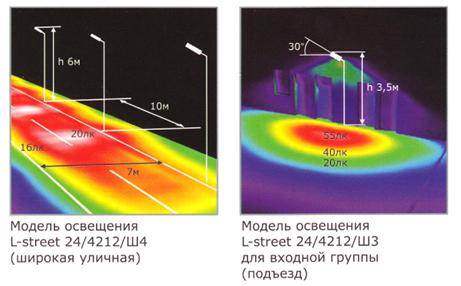

Рисунок 4.3 - Модель освещения светильниками
L-street 24
Таблица 4.4 - Расчет эффективности модернизации
осветительной установки наружного освещения
Источник
света
|
ДРЛ1
(установленные)
|
СД2
|
1.
Осветительная установка (ОУ):
|
|
|
Количество
светильников, шт.
|
|
6
|
6
|
Стоимость
светильников, руб.
|
|
установлен
|
51030
|
Количество
ламп, шт.
|
6
|
-
|
Стоимость
ламп, руб.
|
1008
|
-
|
Стоимость
системы управления, руб.
|
-
|
-
|
Стоимость
монтажа (руб./светильник) 3, руб
|
-
|
-
|
ОБЩАЯ
СТОИМОСТЬ УСТАНОВКИ, руб.
|
1008
|
51030
|
2.
Обслуживание ОУ:
|
|
|
Количество
ламп, замененных за 100000 часов работы, шт.
|
42
|
0
|
Стоимость
замены ламп, руб.
|
-
|
0
|
Расходы
на закупку ламп, руб.
|
7056
|
0
|
Стоимость
утилизации ламп, руб.
|
1050
|
0
|
ОБЩАЯ
СТОИМОСТЬ ОБСЛУЖИВАНИЯ, руб.
|
8106
|
0
|
3.
Электропотребление ОУ:
|
|
|
Мощность
потребляемая ОУ, кВт
|
1,08
|
0,27
|
Электроэнергия
потребляемая ОУ, кВт∙ч
|
108000
|
27000
|
ОБЩИЕ
РАСХОДЫ НА ЭЛЕКТРОЭНЕРГИЮ4, руб.
|
289440
|
72360
|
4.
Общая стоимость использования ОУ :
|
298554
|
123390
|
Экономия,
%
|
0
|
59
|
Годовые
эксплуатационные расходы5, руб.
|
7141
|
1737
|
Годовая
экономия, руб./год
|
-
|
5404
|
-
|
9,44
|
Рентабельность
инвестиций, %
|
-
|
11
|
5.
Результаты модернизации ОУ:
|
|
|
Годовое
потребление электроэнергии
|
2592
|
648
|
Годовое
снижение потребления электроэнергии
|
-
|
1944
|
. Светильник РКУс лампой ДРЛ 150 Вт, 15000 часов
горения.
. Светильник светодиодный L-Street 24/4212/45/Ш,
45 Вт., 100000 часов горения., стоимость 9450 руб./шт - розница, 8505 руб./шт
при покупке от 30 шт. (-10%)
. Монтаж осуществляется с помощью своих сил.
. Текущий тариф на электроэнергию, используемый
в расчете 2,68 руб./кВт×ч.
. При эксплуатации 2400 часов в году, исходя из
полученных результатов составления расходной части электробаланса.
Таблица 4.5 - Расчет эффективности модернизации
осветительной установки наружного освещения
Источник
света
|
ДРЛ1
(установленные)
|
СД2
|
1.
Осветительная установка (ОУ):
|
|
|
Количество
светильников, шт.
|
|
18
|
18
|
Стоимость
светильников, руб.
|
установлен
|
281070
|
Количество
ламп, шт.
|
18
|
-
|
Стоимость
ламп, руб.
|
3438
|
-
|
Стоимость
системы управления, руб.
|
0
|
-
|
Стоимость
монтажа (руб./светильник) 3, руб
|
-
|
-
|
ОБЩАЯ
СТОИМОСТЬ УСТАНОВКИ, руб.
|
3438
|
281070
|
2.
Обслуживание ОУ:
|
|
|
Количество
ламп, замененных за 100000 часов работы, шт.
|
126
|
0
|
Стоимость
замены ламп, руб.
|
-
|
0
|
Расходы
на закупку ламп, руб.
|
24066
|
0
|
Стоимость
утилизации ламп, руб.
|
3150
|
0
|
ОБЩАЯ
СТОИМОСТЬ ОБСЛУЖИВАНИЯ, руб.
|
27216
|
0
|
3.
Электропотребление ОУ:
|
|
|
Мощность
потребляемая ОУ, кВт
|
5,4
|
1,62
|
Электроэнергия
потребляемая ОУ, кВт∙ч
|
540000
|
162000
|
ОБЩИЕ
РАСХОДЫ НА ЭЛЕКТРОЭНЕРГИЮ4, руб.
|
1447200
|
434160
|
4.
Общая стоимость использования ОУ :
|
1477854
|
715230
|
Экономия,
%
|
0
|
52
|
Годовые
эксплуатационные расходы5, руб.
|
35386
|
10420
|
Годовая
экономия, руб./год
|
-
|
24966
|
Окупаемость,
лет
|
-
|
11,26
|
Рентабельность
инвестиций, %
|
-
|
9
|
5.
Результаты модернизации ОУ:
|
|
|
Годовое
потребление электроэнергии
|
12960
|
3888
|
Годовое
снижение потребления электроэнергии
|
-
|
9072
|
|
|
|
|
|
. Светильник РКУс лампой ДРЛ 250 Вт, 15000 часов
горения.
. Светильник светодиодный L-street
48XP-G/8424/90/Ш, 90 Вт., 100000 часов горения., стоимость 17350 руб./шт -
розница, 15615 руб./шт при покупке от 30 шт. (-10%)
. Монтаж осуществляется с помощью своих сил.
. Текущий тариф на электроэнергию, используемый
в расчете 2,68 руб./кВт×ч.
. При эксплуатации 2400 часов в году, исходя из
полученных результатов составления расходной части электробаланса.
Таблица 4.6 - Расчет эффективности модернизации
осветительной установки наружного освещения
Источник
света
|
ДРЛ1
(установленные)
|
СД2
|
1.
Осветительная установка (ОУ):
|
|
|
Стоимость
светильников, руб.
|
установлен
|
156060
|
Количество
ламп, шт.
|
6
|
-
|
Стоимость
ламп, руб.
|
1410
|
-
|
Стоимость
системы управления, руб.
|
-
|
-
|
Стоимость
монтажа (руб./светильник) 3, руб
|
-
|
-
|
ОБЩАЯ
СТОИМОСТЬ УСТАНОВКИ, руб.
|
1410
|
156060
|
2.
Обслуживание ОУ:
|
|
|
Количество
ламп, замененных за 100000 часов работы, шт.
|
42
|
0
|
Стоимость
замены ламп, руб.
|
-
|
0
|
Расходы
на закупку ламп, руб.
|
9870
|
0
|
Стоимость
утилизации ламп, руб.
|
1050
|
0
|
ОБЩАЯ
СТОИМОСТЬ ОБСЛУЖИВАНИЯ, руб.
|
10920
|
0
|
3.
Электропотребление ОУ:
|
|
|
Мощность
потребляемая ОУ, кВт
|
2,88
|
1,08
|
Электроэнергия
потребляемая ОУ, кВт∙ч
|
288000
|
108000
|
ОБЩИЕ
РАСХОДЫ НА ЭЛЕКТРОЭНЕРГИЮ4, руб.
|
771840
|
289440
|
4.
Общая стоимость использования ОУ :
|
784170
|
445500
|
Экономия,
%
|
0
|
43
|
Годовые
эксплуатационные расходы5, руб.
|
18786
|
6947
|
Годовая
экономия, руб./год
|
-
|
11840
|
Окупаемость,
лет
|
-
|
13,18
|
Рентабельность
инвестиций, %
|
-
|
8
|
5.
Результаты модернизации ОУ:
|
|
|
Годовое
потребление электроэнергии
|
6912
|
2592
|
Годовое
снижение потребления электроэнергии
|
-
|
4320
|
. Светильник РКУс лампой ДРЛ 400 Вт, 15000 часов
горения.
. Светильник светодиодный L-street
96XP-G/16848/180/Ш Ш, 180 Вт., 100000 часов горения., стоимость 28900 руб./шт -
розница, 26010 руб./шт при покупке от 30 шт. (-10%)
. Монтаж осуществляется с помощью своих сил.
. Текущий тариф на электроэнергию, используемый
в расчете 2,68 руб./кВт×ч.
. При эксплуатации 2400 часов в году, исходя из
полученных результатов составления расходной части электробаланса.
Анализируя выполненные расчеты, следует
отметить, что суммарная экономия электроэнергии по наружному освещению
составляет 15336 кВт×ч, что составляет 0,74 %. Кроме
того, существенно снижаются эксплуатационные расходы на обслуживание
осветительной установки наружного освещения на 42210 руб./год.
5. Замена существующих
электромагнитных пускорегулирующих аппаратов на электронные
Данное мероприятие заключается в замене
электромагнитных пускорегулирующих аппаратов (ЭМПРА) в светильниках с
люминесцентными лампами (ЛЛ) на электронные (ЭПРА), что позволяет уменьшить
потери электроэнергии в ПРА в 5 раз, тем самым уменьшить потребление электроэнергии
светильником на 20 %.
Например, при использовании ЭМПРА в светильниках
с ЛЛ мощностью 36 Вт, коэффициент потерь в ЭМПРА составляет 1,25, т.е. 25 % от
мощности ламп. А при использовании ЭПРА - коэффициент потерь ЭПРА составляет
1,05, т.е. 5 % от мощности ламп.
Кроме того, ЭПРА имеют ряд эксплуатационных
преимуществ над ЭМПРА:
повышенная световая отдача ламп благодаря
использованию высокочастотного напряжения на люминесцентных лампах;
повышение срока службы ламп в 1,5 - 2 раза
благодаря использованию режима с плавным подогревом нитей накала и
стабилизацией тока лампы;
гарантированное время включения 0,5 - 1 сек.;
высокий коэффициент мощности (cosj
³
0,95);
отсутствие пульсации светового потока и
стробоскопического эффекта;
защита ЭПРА при обрыве нити электрода в лампе;
автоматическое отключение ЭПРА при разрушении
колбы лампы;
меньшие массогабаритные показатели по сравнению
с ПРА.
Применение ЭПРА - это технология нового
тысячелетия. Эффективность светильников с ЭПРА подтверждает опыт использования
подобной продукции за рубежом. По данным исследования международных научных
организаций эффективность при внедрении светильников с ЭПРА может составить до
40 %.
Для более удобного анализа эффективности замены
ЭМПРА на ЭПРА представим расчеты в виде таблицы 5.1.
Таблица 5.1 - Замена ЭМПРА в светильниках с ЛЛ
на ЭПРА
|
Светильники
с ЛЛ
|
|
1-ламповые
|
2-ламповые
|
4-ламповые
|
Количество,
шт
|
71
|
203
|
16
|
Мощность,
кВт
|
36
|
72
|
72
|
Коэффициент
потерь в ЭМПРА
|
1,25
|
1,2
|
Расход
электроэнергии в светильниках с ЭМПРА, кВт×ч/год
|
2731
|
14579
|
3430
|
Коэффициент
потерь в ЭПРА
|
1,05
|
Расход
электроэнергии в светильниках с ЭПРА, кВт×ч/год
|
2294
|
12246
|
2858
|
Снижение
потребления электроэнергии светильниками с ЛЛ, кВт×ч/год
|
437
|
2333
|
572
|
Годовая
экономия электроэнергии, кВт×ч
|
3341
|
Стоимость
экономии электроэнергии1, руб.
|
11025
|
Стоимоть
ЭПРА2, руб.
|
180
|
230
|
247
|
Затраты
на закупку ЭПРА, руб.
|
63422
|
Стоимость
замены ЭПРА, руб.
|
39950
|
Общие
затраты на установку ЭПРА, руб.
|
103372
|
Срок
окупаемости, год
|
9,4
|
Анализ полученных результатов показывает:
суммарные затраты на установку ЭПРА высокие,
поскольку требуется замена ЭМПРА во всех светильниках, что составляет 103,372
тыс. руб.;
годовое снижение потребление электроэнергии
составит 3341 кВт×ч, что составляет 4,21 % от
отпуска электроэнергии в сеть учреждения;
годовая экономия составляет 11,025 тыс.
руб./год;
срок окупаемости установки ЭПРА составляет 9,4
лет, т.е. превышает 6 лет и является непривлекательным.
Однако, следует отметить, что применение ЭПРА
позволит увеличить срок службы люминесцентных ламп, используемых в
светильниках, по экспертным оценкам в 1,5-2 раза (приводится в эксплуатационных
преимуществах выше), а, следовательно, уменьшить эксплуатационные расходы на
работу осветительной установки (уменьшить затраты на покупку новых ламп, их
замену и утилизацию).
Кроме того, ЭМПРА является крайне ненадежным
из-за использования стартера, а также дополнительных элементов (конденсаторов),
которые часто выходят из строя. В ЭПРА все эти элементы отсутствуют, а срок его
службы достигает 50000 часов.
Таким образом, все вышесказанное делает данное
мероприятие более привлекательным для внедрения несмотря на высокий срок
окупаемости, поскольку косвенное уменьшение затрат на эксплуатацию
осветительной установки рассчитать достаточно трудно.
5.1 Модернизация осветительной
установки освещения туалетов и зон курения установкой детектора движения
Внутренние освещение туалетов и зон курения в
общественных местах работает не эффективно, т.к. зачастую при отсутствии людей
освещение продолжает работать. Для повышения эффективности осветительной
установки предлагается установить потолочный датчик движения в туалетах и
местах курения общественных местах (Штаб и аэровокзал). На каждый туалет
предлагается установка двух детекторов движения, а для зон курения - одного.
Данное мероприятия позволит снизить
электропотребление осветительных установок туалетов и зон курения за счет
сокращения времени работы до 50%.
Техническая суть данного мероприятия заключается
в установке детектора движения ДД 024 (IEK) для автоматического включения и
выключения нагрузки в заданном интервале времени в зависимости от наличия
движущихся объектов в зоне обнаружения датчика и уровня освещенности.
Максимальная дальность обнаружения составляет 7 метров с углом зоны охвата
360°. Датчик включения света экономит потребление электроэнергии, обеспечивает
комфорт и безопасность. Скорость срабатывания устройства равна 0,6-1,4 м/с,
задержка отключения составляет от 5 секунд до 8 минут. Инфракрасный датчик ДД
024 (IEK) работает от электросети 220 В, с максимальной мощностью нагрузки
датчика 1100 Вт и номинальным током 15 А. Рабочий диапазон температур от - 20°C
до + 45°, степень защиты - IP20. Размеры: диаметр - 118 мм, глубина - 60 мм.
|
|
Рисунок
5.1 - Детектора движения потолочный ДД 024 (IEK)
|
Далее рассмотрим эффективность установки
детекторов движения в системе освещения туалетов и зон курения. Для удобства и
наглядности представления расчеты будем формировать в виде таблицы 7.3.
В первом разделе определяем стоимость
модернизации осветительной установки организации. Для этого определяем
количество мест, подлежащих модернизации, а также количество детекторов
движения, их стоимость. Стоимость монтажа устанавливаемых детекторов движения
учитывать не будем, так как установка будет произведена собственными силами
организации. Таким образом, складывается общая стоимость модернизации.
Во втором разделе определяем потребление
мощности и электроэнергии осветительной установкой (имеющейся и
модернизированной) для определения снижения электропотребления и финансовых
затрат на приобретение электроэнергии.
В третьем разделе оцениваем экономию за
расчетный период эксплуатации от использования модернизированной осветительной
установки, определяем годовую экономию финансовых затрат и окупаемость данного
мероприятия.
Таблица 5.2 - Расчет экономической эффективности
установки датчика движения
|
Осветительная
установка без системы управления
|
Осветительная
установка с системой управления
|
1.
Осветительная установка (ОУ):
|
|
|
Количество
мест установки, шт.
|
-
|
18
|
Количество
детекторов движения, шт.
|
-
|
34
|
Стоимость
системы управления, руб.
|
-
|
7820
|
Стоимость
монтажа, руб.
|
-
|
-
|
Общая
стоимость установки, руб.
|
-
|
7820
|
2.
Электропотребление ОУ:
|
|
|
Суммарная
мощность ОУ, кВт
|
2,522
|
2,522
|
Продолжительность
работы ОУ в год, ч
|
1
528
|
764
|
Электроэнергия
потребляемая ОУ, кВт
|
3
854
|
1
927
|
Электроэнергия
потребляемая детекторами, кВт
|
-
|
134
|
Общее
потребление электроэнергии, кВт
|
3
854
|
2
061
|
Общие
расходы на электроэнергию, руб.
|
10
328
|
5
523
|
3.
Общая стоимость использования ОУ :
|
|
|
Экономия,
%
|
-
|
47%
|
Годовая
экономия, руб./год
|
-
|
4
805
|
Окупаемость,
лет
|
-
|
1,63
|
Рентабильность
инвестиций, %
|
-
|
61,4%
|
4.
Результы модернизации ОУ:
|
|
|
Годовое
потребление электроэнергии
|
-
|
2
061
|
Годовое
снижение потребления электроэнергии
|
-
|
1
793
|
В результате установки системы управления
освещением электропотребление осветительными установками снизиться на 1 793 кВт∙ч
в год.
Анализ полученных результатов показывает:
модернизация осветительной установки освещения
предполагает установки детекторов движения, поэтому является мало затратным
мероприятием, и составляет 7,820 тыс. руб.
годовое снижение потребление электроэнергии
составит 1 793 кВт∙ч, что составляет 0,09 % от отпуска электроэнергии в
сеть организации:
годовая экономия составляет 4 805 тыс. руб./год;
- срок окупаемости модернизации осветительной
установки составляет 1,63 лет.
На пункте охраны (вахта), площадь которого
составляет 3 кв.м, в зимнее время используется масляный обогреватель мощностью
1,5 кВт. Годовое число часов использования обогревателя составляет 1704 часов
(8 часов в сутки с октября по апрель).
Таким образом, годовое потребление
электроэнергии обогревателем составляет:
,
где Рр. - расчетная мощность обогревателя, кВт;
ТГ - годовой фонд рабочего времени обогревателя,
ч.
где Руст.j - установленная мощность
обогревателя, кВт;- количество обогревателей, шт;иj - коэффициент использования
обогревателя, о.е.
Техническая суть предлагаемого мероприятия
состоит в замене масляного обогревателя с потребляемой мощностью 1,5 кВт на
современный энергоэффективный источник тепла, т.е. на электроконвектор марки
Timberk TEC.MEC 500 IN с потребляемой мощностью 0,5 кВт. Электрический
конвектор с механическим термостатом, с функцией Ionic Breeze (ионизация
воздуха).
Описание модели:
• Панель управления типа "Wheel"
(колесо) в защищенном корпусе.
• Механический термостат.
• Влагостойкий выключатель.
• Экономичная серия (лучшее сочетание цены и
качества для прибора с IP24).
• Датчик опрокидования и возможность установки
его на ножки (в комплект не входят, приобретаются дополнительно). Для напольной
установки конвекторов серии MEC IN, LED IN, можно использовать комплект ножек
TMS 01.WT.
Преимущества:
• 100% безопасность конструкции, отсутствие
острых углов, нагрев лицевой панели не выше 85-90°С.
• Внешний датчик комнатной температуры (интервал
5 сек).
• Специальный закрытый оребреный нагревательный
элемент (Life Comfort) увеличенной площади с термической защитой и изоляцией.
• Максимальная эффективность распределения тепла
(85% - эффект конвекции + 15% - эффект теплового излучения).
• Высокая эффективность нагрева (моментальный
нагрев).
• КПД 99%.
• Класс защиты IP24 + возможность установки в
ванных помещениях.
• Отсутствие запахов: не сушит воздух, не
накапливает пыль.
• Шнур с электровилкой в комплекте.
• Срок гарантии на прибор 36 месяцев, срок
службы - более 10 лет.
Стоимость 1800 рублей.
Использованы материалы с сайта
#"551082.files/image037.gif">,
где где Рр. - расчетная мощность конвектора,
кВт;
Годовая экономия электроэнергии:
Стоимость годовой экономии электроэнергии
составляет:
Срок окупаемости мероприятия составляет:
Расчет эффективности и срока окупаемости
мероприятия представлен в таблице 5.3.
Таблица 5.3 - Расчет экономической эффективности
замены масляного обогревателя на электрический конвектор
Тип
электроприемника
|
Обогреватель
|
Электроконвектор
|
Расчет
экономической эффективности мероприятия
|
масляный
|
Timberk
TEC.O M 500
|
Количество
электроприемников, шт
|
1
|
1
|
Электрическая
мощность, кВт
|
1,5
|
0,5
|
Годовое
число часов использования, часов
|
1704
|
1704
|
Коэффициент
использования
|
1
|
1
|
Расход
электроэнергии, кВт×ч/год
|
2556
|
852
|
Годовая
экономия электроэнергии, кВт×ч
|
-
|
1704
|
Стоимость
годовой экономии электроэнергии1, руб.
|
-
|
7037,52
|
Стоимость
электроприемника, руб.
|
-
|
1800
|
Затраты
на закупку, руб.
|
-
|
1800
|
Стоимость
замены, руб.
|
-
|
0
|
Годовая
стоимость эксплуатации, руб.
|
-
|
0
|
Срок
окупаемости, год
|
|
0,3
|
Таким образом, реализация данного мероприятия по
замене масляного обогревателя на электрический конвектор позволит уменьшить
потребление электроэнергии на 1704 кВт∙ч, что составляет 3,4 % от
годового потребления электроэнергии организацией. Срок окупаемости мероприятия
составляет 0,3 года, т.е. один зимний сезон.
6. Безопасность жизнедеятельности
.1 Охрана труда
Вентиляция и кондиционирование - устройство и
назначение.
Классификация вентиляционных установок.
Классификация систем вентиляции
Вентиляцией называется совокупность мероприятий
и устройств, используемых при организации воздухообмена для обеспечения
заданного состояния воздушной среды в помещениях и на рабочих местах в
соответствии со СНиП (Строительными нормами).
Системы вентиляции обеспечивают поддержание
допустимых метеорологических параметров в помещениях различного назначения.
При всем многообразии систем вентиляции,
обусловленном назначением помещений, характером технологического процесса,
видом вредных выделений и т.п., их можно классифицировать по следующим
характерным признакам:
По способу создания давления для перемещения
воздуха: с естественным и искусственным (механическим) побуждением.
По назначению: приточные и вытяжные.
По зоне обслуживания: местные и общеобменные.
По конструктивному исполнению: канальные и
бесканальные.
Естественная вентиляция
Перемещение воздуха в системах естественной
вентиляции происходит:
вследствие разности температур наружного (атмосферного)
воздуха и воздуха в помещении, так называемой аэрации;
вследствие разности давлений «воздушного столба»
между нижним уровнем (обслуживаемым помещением) и верхним уровнем - вытяжным
устройством (дефлектором), установленным на кровле здания;
в результате воздействия так называемого
ветрового давления.
Аэрацию применяют в цехах со значительными
тепловыделениями, если концентрация пыли и вредных газов в приточном воздухе не
превышает 30% предельно допустимой в рабочей зоне. Аэрацию не применяют, если
по условиям технологии производства требуется предварительная обработка
приточного воздуха или если приток наружного воздуха вызывает образование
тумана или конденсата.
В системах естественной вентиляции, в которых
перемещение воздуха создается за счет разности давлений воздушного столба,
минимальный перепад по высоте между уровнем забора воздуха из помещения и его
выбросом через дефлектор должен быть не менее 3 м. При этом рекомендуемая длина
горизонтальных участков воздуховодов не должна быть более 3 м, а скорость
воздуха в воздуховодах - не превышать 1 м/с.
Воздействие ветрового давления выражается в том,
что на наветренных (обращенных к ветру) сторонах здания образуется повышенное,
а на подветренных сторонах, а иногда и на кровле, - пониженное давление
(разрежение).
Если в ограждениях здания имеются проемы, то с
наветренной стороны атмосферный воздух поступает в помещение, а с заветренной -
выходит из него, причем скорость движения воздуха в проемах зависит от скорости
ветра, обдувающего здание, и соответственно от величин возникающих разностей
давлений.
Системы естественной вентиляции просты и не
требуют сложного дорогостоящего оборудования и расхода электрической энергии.
Однако зависимость эффективности этих систем от переменных факторов (температуры
воздуха, направления и скорости ветра), а также небольшое располагаемое
давление не позволяют решать с их помощью все сложные и многообразные задачи в
области вентиляции.
Механическая вентиляция
В механических системах вентиляции используются
оборудование и приборы (вентиляторы, электродвигатели, воздухонагреватели,
пылеуловители, автоматика и др.), позволяющие перемещать воздух на значительные
расстояния. Затраты электроэнергии на их работу могут быть довольно большими.
Такие системы могут подавать и удалять воздух из локальных зон помещения в
требуемом количестве, независимо от изменяющихся условий окружающей воздушной
среды. При необходимости воздух подвергают различным видам обработки (очистке,
нагреванию, увлажнению и т.д.), что практически невозможно в системах с
естественным побуждением.
Следует отметить, что в практике часто
предусматривают так называемую смешанную вентиляцию,т.е. одновременно
естественную и механическую вентиляцию.
Приточная вентиляция
Приточные системы служат для подачи в вентилируемые
помещения чистого воздуха взамен удаленного. Приточный воздух в необходимых
случаях подвергается специальной обработке (очистке, нагреванию, увлажнению и
т.д.).
Вытяжная вентиляция
Вытяжная вентиляция удаляет из помещения (цеха,
корпуса) загрязненный или нагретый отработанный воздух.
В общем случае в помещении предусматриваются как
приточные, так и вытяжные системы. Их производительность должна быть
сбалансирована с учетом возможности поступления воздуха в смежные помещения или
из смежных помещений. В помещениях может быть также предусмотрена только
вытяжная или только приточная система. В этом случае воздух поступает в данное
помещение снаружи или из смежных помещений через специальные проемы или
удаляется из данного помещения наружу, или перетекает в смежные помещения.
Как приточная, так и вытяжная вентиляция может
устраиваться на рабочем месте (местная) или для всего помещения (общеобменная).
Местная вентиляция
Местной вентиляцией называется такая, при
которой воздух подают на определенные места (местная приточная вентиляция) и
загрязненный воздух удаляют только от мест образования вредных выделений
(местная вытяжная вентиляция).
Местная приточная вентиляция
К местной приточной вентиляции относятся
воздушные души (сосредоточенный приток воздуха с повышенной скоростью). Они
должны подавать чистый воздух к постоянным рабочим местам, снижать в их зоне
температуру окружающего воздуха и обдувать рабочих, подвергающихся интенсивному
тепловому облучению.
К местной приточной вентиляции относятся
воздушные оазисы - участки помещений, отгороженные от остального помещения
передвижными перегородками высотой 2-2,5 м, в которые нагнетается воздух с
пониженной температурой.
Местную приточную вентиляцию применяют также в
виде воздушных завес (у ворот, печей и пр.), которые создают как бы воздушные
перегородки или изменяют направление потоков воздуха. Местная вентиляция
требует меньших затрат, чем общеобменная. В производственных помещениях при
выделении вредностей (газов, влаги, теплоты и т.п.) обычно применяют смешанную
систему вентиляции - общую для устранения вредностей во всем объеме помещения и
местную (местные отсосы и приток) для обслуживания рабочих мест.
Местная вытяжная вентиляция
Местную вытяжную вентиляцию применяют, когда
места выделений вредностей в помещении локализованы и можно не допустить их
распространение по всему помещению.
Местная вытяжная вентиляция в производственных
помещениях обеспечивает улавливание и отвод вредных выделений: газов, дыма,
пыли и частично выделяющегося от оборудования тепла. Для удаления вредностей
применяют местные отсосы (укрытия в виде шкафов, зонты, бортовые отсосы,
завесы, укрытия в виде кожухов у станков и др.). Основные требования, которым
они должны удовлетворять:
Место образования вредных выделений по
возможности должно быть полностью укрыто.
Конструкция местного отсоса должна быть такой,
чтобы отсос не мешал нормальной работе и не снижал производительность труда.
Вредные выделения необходимо удалять от места их
образования в направлении их естественного движения (горячие газы и пары надо
удалять вверх, холодные тяжелые газы и пыль - вниз).
Конструкции местных отсосов условно делят на три
группы:
Полуоткрытые отсосы (вытяжные шкафы, зонты).
Объемы воздуха определяются расчетом.
Открытого типа (бортовые отсосы). Отвод вредных
выделений достигается лишь при больших объемах отсасываемого воздуха.
Основными элементами такой системы являются
местные отсосы -укрытия (МО), всасывающая сеть воздуховодов (ВС), вентилятор
(В) центробежного или осевого типа, ВШ -вытяжная шахта.
При устройстве местной вытяжной вентиляции для
улавливания пылевыделений удаляемый из цеха воздух, перед выбросом его в
атмосферу, должен быть предварительно очищен от пыли. Наиболее сложными
вытяжными системами являются такие, в которых предусматривают очень высокую
степень очистки воздуха от пыли с установкой последовательно двух или даже трех
пылеуловителей (фильтров).
Местные вытяжные системы, как правило, весьма
эффективны, так как позволяют удалять вредные вещества непосредственно от места
их образования или выделения, не давая им распространиться в помещении.
Благодаря значительной концентрации вредных веществ (паров, газов, пыли),
обычно удается достичь хорошего санитарно-гигиенического эффекта при небольшом
объеме удаляемого воздуха.
Однако местные системы не могут решить всех
задач, стоящих перед вентиляцией. Не все вредные выделения могут быть
локализованы этими системами. Например, когда вредные выделения, рассредоточены
на значительной площади или в объеме; подача воздуха в отдельные зоны помещения
не может обеспечить необходимые условия воздушной среды, тоже самое, если
работа производится на всей площади помещения или ее характер связан с
перемещением ит.д.
Общеобменные системы вентиляции - как приточные,
так и вытяжные, предназначены для осуществления вентиляции в помещении в целом
или в значительной его части.
Общеобменные вытяжные системы относительно
равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные
приточные системы подают воздух и распределяют его по всему объему
вентилируемого помещения.
Общеобменная приточная вентиляция
Общеобменная приточная вентиляция устраивается
для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций
паров и газов, не удаленных местной и общеобменной вытяжной вентиляцией, а
также для обеспечения расчетных санитарно-гигиенических норм и свободного
дыхания человека в рабочей зоне.
При отрицательном тепловом балансе,т.е. при
недостатке тепла, обще-обменную приточную вентиляцию устраивают с механическим
побуждением и с подогревом всего объема приточного воздуха.
При поступлении вредных выделений в воздух цеха
количество приточного воздуха должно полностью компенсировать общеобменную и
местную вытяжную вентиляцию.
Общеобменная вытяжная вентиляция
Простейшим типом общеобменной вытяжной
вентиляции является отдельный вентилятор (обычно осевого типа) с
электродвигателем на одной оси, расположенный в окне или в отверстии стены.
Такая установка удаляет воздух из ближайшей к вентилятору зоны помещения,
осуществляя лишь общий воздухообмен.
В некоторых случаях установка имеет протяженный
вытяжной воздуховод. Если длина вытяжного воздуховода превышает 30-40 м и
соответственно потери давления в сети составляют более 30-40 кг/м2, то вместо
осевого вентилятора устанавливается вентилятор центробежного типа.
Когда вредными выделениями в цехе являются
тяжелые газы или пыль и нет тепловыделений от оборудования, вытяжные
воздуховоды прокладывают по полу цеха или выполняют в виде подпольных каналов.
В промышленных зданиях, где имеются разнородные вредные
выделения (теплота, влага, газы, пары, пыль и т. п.) и их поступление в
помещение происходит в различных условиях (сосредоточенно, рассредоточенно, на
различных уровнях и т. п.), часто невозможно обойтись какой-либо одной
системой, например, местной или общеобменной.
Канальная и бесканальная вентиляция
Системы вентиляции имеют разветвленную сеть
воздуховодов для перемещения воздуха (канальные системы) либо каналы
(воздуховоды) могут отсутствовать, например, при установке вентиляторов в
стене, в перекрытии, при естественной вентиляции ит.д. (бесканальные системы).
Таким образом, любая система вентиляции может
быть охарактеризована по указанным выше четырем признакам: по назначению, зоне
обслуживания, способу перемешивания воздуха и конструктивному исполнению.
Системы вентиляции влючают группы сомого
разнообразного оборудования:
Вентиляторы.
осевые вентиляторы;
радиальные вентиляторы;
диаметральные вентиляторы.
Вентиляторные агрегаты.
канальные;
крышные.
Вентиляционные установки:
приточные;
вытяжные;
приточно-вытяжные.
. Воздушно-тепловые завесы.
. Шумоглушители.
. Воздушные фильтры.
. Воздухонагреватели:
электрические;
водяные.
. Воздуховоды:
металлические;
металлопластиковые;
неметаллические.
гибкие и полугибкие;
. Запорные и регулирующие устройства:
воздушные клапаны;
диафрагмы;
обратные клапаны.
. Воздухораспределители регулирующие устройства
воздухоудаления:
решетки;
щелевые воздухораспределительные устройтва;
плафоны;
насадки с форсунками;
перфорированные панели.
. Тепловая изоляция
Классификация систем кондиционирования
Кондиционирование воздуха - это создание и
автоматическое поддержание (регулирование) в закрытых помещениях всех или
отдельных параметров (температуры, влажности, чистоты, скорости движения
воздуха) на определенном уровне с целью обеспечения оптимальных
метеорологических условий, наиболее благоприятных для самочувствия людей или
ведения технологического процесса.
Кондиционирование воздуха осуществляется
комплексом технических средств, называемым системой кондиционирования воздуха
(СКВ). В состав СКВ входят технические средства забора воздуха, подготовки,
т.е. придания необходимых кондиций (фильтры, теплообменники, увлажнители или
осушители воздуха), перемещения (вентиляторы) и его распределения, а также
средства хладо- и теплоснабжения, автоматики, дистанционного управления и
контроля. СКВ больших общественных, административных и производственных зданий
обслуживаются, как правило, комплексными автоматизированными системами
управления.
Автоматизированная система кондиционирования
поддерживает заданное состояние воздуха в помещении независимо от колебаний
параметров окружающей среды (атмосферных условий).
Основное оборудование системы кондиционирования
для подготовки и перемещения воздуха агрегатируется (компонуется в едином
корпусе) в аппарат, называемый кондиционером. Во многих случаях все технические
средства для кондиционирования воздуха скомпонованы в одном блоке или в двух
блоках, и тогда понятия «СКВ» и «кондиционер» однозначны.
Прежде чем перейти к классификации систем
кондиционирования, следует отметить, что общепринятой классификации СКВ до сих
пор не существует и связано это с многовариантностью принципиальных схем,
технических и функциональных характеристик, зависящих не только от технических
возможностей самих систем, но и от объектов применения (кондиционируемых
помещений).
Современные системы кондиционирования могут быть
классифицированы по следующим признакам:
по основному назначению (объекту применения):
комфортные и технологические;
по принципу расположения кондиционера по
отношению к обслуживаемому помещению: центральные и местные;
по наличию собственного (входящего в конструкцию
кондиционера) источника тепла и холода: автономные и неавтономные;
по принципу действия: прямоточные,
рециркуляционные и комбинированные;
по способу регулирования выходных параметров
кондиционированного воздуха: с качественным (однотрубным) и количественным
(двухтрубным) регулированием;
по степени обеспечения метеорологических условий
в обслуживаемом помещении: первого, второго и третьего класса;
по количеству обслуживаемых помещений (локальных
зон): однозональные и многозональные;
по давлению, развиваемому вентиляторами
кондиционеров: низкого, среднего и высокого давления.
Кроме приведенных классификаций, существуют
разнообразные системы кондиционирования, обслуживающие специальные
технологические процессы, включая системы с изменяющимися во времени (по
определенной программе) метеорологическими параметрами.
Комфортные СКВ предназначены для создания и
автоматического поддержания температуры, относительной влажности, чистоты и
скорости движения воздуха, отвечающих оптимальным санитарно-гигиеническим
требованиям для жилых, общественных и административно-бытовых зданий или
помещений.
Технологические СКВ предназначены для
обеспечения параметров воздуха, в максимальной степени отвечающих требованиям
производства. Технологическое кондиционирование в помещениях, где находятся
люди, осуществляется с учетом санитарно-гигиенических требований к состоянию
воздушной среды.
Центральные СКВ снабжаются извне холодом
(доставляемым холодной водой или хладагентом), теплом (доставляемым горячей
водой, паром или электричеством) и электрической энергией для привода
электродвигателей вентиляторов, насосов и пр. Центральные СКВ расположены вне
обслуживаемых помещений и кондиционируют одно большое помещение, несколько зон
такого помещения или много отдельных помещений. Иногда несколько центральных
кондиционеров обслуживают одно помещение больших размеров (производственный
цех, театральный зал, закрытый стадион или каток). Центральные СКВ оборудуются
центральными неавтономными кондиционерами, которые изготавливаются по базовым
(типовым) схемам компоновки оборудования и их модификациям.
Центральные СКВ обладают следующими
преимуществами:
) возможностью эффективного поддержания заданной
температуры и относительной влажности воздуха в помещениях;
) сосредоточением оборудования, требующего
систематического обслуживания и ремонта, как правило, в одном месте (подсобном
помещении, техническом этаже и т. п.);
) возможностями обеспечения эффективного шумо- и
виброгашения. С помощью центральных СКВ при надлежащей акустической обработке
воздуховодов, устройстве глушителей шума и гасителей вибрации можно достигнуть
наиболее низких уровней шума в помещениях и обслуживать такие помещения, как
радио- и телевизионные студии и т. п.
Местные СКВ разрабатывают на базе автономных и
неавтономных кондиционеров, которые устанавливают непосредственно в
обслуживаемых помещениях. Достоинством местных СКВ является простота установки
и монтажа.
Такая система может применяться в большом ряде
случаев:
в существующих жилых и административных зданиях
для поддержания теплового микроклимата в отдельных офисных помещениях или в
жилых комнатах;
во вновь строящихся зданиях для отдельных
комнат, режим потребления холода в которых резко отличается от такого режима в
большинстве других помещений, например, в серверных и других насыщенных
тепловыделяющей техникой комнатах административных зданий. Подача свежего
воздуха и удаление вытяжного воздуха при этом выполняется, как правило,
центральными системами приточно-вытяжной вентиляции;
во вновь строящихся зданиях, если поддержание
оптимальных тепловых условий требуется в небольшом числе помещений, например, в
ограниченном числе номеров-люкс небольшой гостиницы;
в больших помещениях как существующих, так и
вновь строящихся зданий: кафе и ресторанах, магазинах, проектных залах,
аудиториях ит.д.
Автономные СКВ снабжаются извне только
электрической энергией, например, кондиционеры сплит-систем, шкафные
кондиционеры и т. п. Автономные системы охлаждают и осушают воздух, для чего
вентилятор продувает рециркуляционный воздух через поверхностные
воздухоохладители, которыми являются испарители холодильных машин, а в
переходное и зимнее время они могут производить подогрев воздуха с помощью
электрических подогревателей или путем реверсирования работы холодильной машины
по циклу так называемого «теплового насоса».
Неавтономные СКВ подразделяются на:
воздушные, при использовании которых в
обслуживаемое помещение подается только воздух. (Мини-центральные кондиционеры,
центральные кондиционеры);
водовоздушные, при использовании которых в
кондиционируемые помещения подводятся воздух и вода, несущие тепло или холод,
либо то и другое вместе (системы чиллеров-фанкойлов, центральные кондиционеры с
местными доводчиками и т. п.).
Однозональные центральные СКВ применяются для
обслуживания больших помещений с относительно равномерным распределением тепла,
влаговыделений, например, больших залов кинотеатров, аудиторий ит.д. Такие СКВ,
как правило, комплектуются устройствами для утилизации тепла
(теплоутилизаторами) или смесительными камерами для использования в
обслуживаемых помещениях рециркуляции воздуха.
Многозональные центральные СКВ применяют для
обслуживания больших помещений, в которых оборудование размещено неравномерно,
а также для обслуживания ряда сравнительно небольших помещений. Такие системы
более экономичны, чем отдельные системы для каждой зоны или каждого помещения.
Однако с их помощью не может быть достигнута такая же степень точности поддержания
одного или двух заданных параметров (влажности и температуры), как автономными
СКВ (кондиционерами сплит-систем и т. п.).
Прямоточные СКВ полностью работают на наружном
воздухе, который обрабатывается в кондиционере, а затем подается в помещение.
Рециркуляционные СКВ, наоборот, работают без
притока или с частичной подачей (до 40%) свежего наружного воздуха или на
рециркуляционном воздухе (от 60 до 100%), который забирается из помещения и
после его обработки в кондиционере вновь подается в это же помещении.
Центральные СКВ с качественным регулированием
метеорологических параметров представляют собой широкий ряд наиболее
распространенных, так называемых одноканальных систем, в которых весь
обработанный воздух при заданных кондициях выходит из кондиционера по одному
каналу и поступает далее в одно или несколько помещений.
При этом регулирующий сигнал от терморегулятора,
установленного в обслуживаемом помещении, поступает непосредственно на
центральный кондиционер.
СКВ с количественным регулированием подают в
одно или несколько помещений холодный и подогретый воздух по двум параллельным
каналам. Температура в каждом помещении регулируется комнатным
терморегулятором, воздействующим на местные смесители (воздушные клапаны),
которые изменяют соотношение расходов холодного и подогретого воздуха в
подаваемой смеси.
Двухканальные системы используются очень редко
из-за сложности регулирования, хотя и обладают некоторыми преимуществами, в
частности, отсутствием в обслуживаемых помещениях теплообменников, трубопроводов
тепло-холодоносителя; возможностью совместной работы с системой отопления, что
особенно важно для существующих зданий, системы отопления которых при
устройстве двухканальных систем могут быть сохранены.
Недостатком таких систем являются повышенные затраты
на тепловую изоляцию параллельных воздуховодов, подводимых к каждому
обслуживаемому помещению.
Двухканальные системы так же как и
одноканальные, могут быть прямоточными и рециркуляционными.
Кондиционирование воздуха, согласно
СНиП<http://www.bestreferat.ru/referat-59608.html> по степени обеспечения
метеорологических условий подразделяются на три класса:
Первый класс - обеспечивает требуемые для
технологического процесса параметры в соответствии с нормативными документами.
Второй класс - обеспечивает оптимальные
санитарно-гигиенические нормы или требуемые технологические нормы.
Третий класс - обеспечивает допустимые нормы,
если они не могут быть обеспечены вентиляцией в теплый период года без
применения искусственного охлаждения воздуха.
По давлению, создаваемому вентиляторами
центральных кондиционеров, СКВ подразделяются на системы низкого давления (до
100 кг/м2), среднего давления (от 100 до 300 кг/м2) и высокого давления (выше
300 кг/м2).
Типы кондиционеров:
. Сплит-системы (настенные, напольно-потолочные,
колонного типа, кассетного типа, многозоональные с изменяемым расходом
хладагента);
. Напольные кондиционеры и кондиционеры
сплит-системы с приточной вентиляцией;
. Системы с чилерами и фанкойлами;
. Крышные кондиционеры;
. Шкафные кондиционеры;
. Прецизионные кондиционеры;
. Центральные кондиционер.
7. Энергосбережение
.1 Государственная информационная
система в области энергосбережения и повышения энергетической эффективности
. Государственная информационная система в
области энергосбережения и повышения энергетической эффективности создается и
функционирует в целях предоставления физическим лицам, организациям, органам
государственной власти, органам местного самоуправления актуальной информации о
требованиях законодательства об энергосбережении и о повышении энергетической
эффективности и о ходе реализации его положений, а также получения объективных
данных об энергоемкости экономики Российской Федерации (в том числе ее
отраслей), о потенциале снижения такой энергоемкости, о наиболее эффективных
проектах и о выдающихся достижениях в области энергосбережения и повышения
энергетической эффективности.
. Создание государственной информационной
системы в области энергосбережения и повышения энергетической эффективности и
условий для ее функционирования осуществляется уполномоченным федеральным
органом исполнительной власти в соответствии с правилами, утвержденными
Правительством Российской Федерации.
. Информация, содержащаяся в государственной
информационной системе в области энергосбережения и повышения энергетической
эффективности, в обязательном порядке должна включать в себя сведения:
) о региональных, муниципальных программах в
области энергосбережения и повышения энергетической эффективности и о ходе их
реализации;
) об объеме использования энергетических
ресурсов, об энергосбережении и о повышении энергетической эффективности,
обобщенные относительно отраслей экономики, жилищно-коммунального хозяйства,
субъектов Российской Федерации и муниципальных образований;
) об оснащенности приборами учета используемых
энергетических ресурсов, обобщенные относительно государственного,
муниципального, частного жилищных фондов, субъектов Российской Федерации и
муниципальных образований;
) полученные в ходе обработки, систематизации и
анализа данных энергетических паспортов, составленных по результатам
обязательных энергетических обследований, и данных, полученных по запросам
согласно части 3 статьи 17 настоящего Федерального закона, а также данных
реестра саморегулируемых организаций в области энергетического обследования;
) о количестве и об основных результатах
обязательных энергетических обследований;
) о практике заключения энергосервисных
договоров (контрактов), в том числе энергосервисных договоров (контрактов),
заключенных для обеспечения государственных или муниципальных нужд, и об объеме
планируемой экономии энергетических ресурсов при реализации энергосервисных
договоров (контрактов);
) о продукции, технологических процессах,
связанных с использованием энергетических ресурсов и имеющих высокую энергетическую
эффективность, о наиболее результативных мероприятиях по энергосбережению, о
перспективных направлениях энергосбережения и повышения энергетической
эффективности;
) об объеме предоставления государственной
поддержки в области энергосбережения и повышения энергетической эффективности;
) о нарушениях законодательства об
энергосбережении и о повышении энергетической эффективности;
) о нормативных правовых актах Российской
Федерации, нормативных правовых актах субъектов Российской Федерации,
муниципальных правовых актах об энергосбережении и о повышении энергетической
эффективности;
) иные установленные Правительством Российской
Федерации сведения в области энергосбережения и повышения энергетической
эффективности.
. Органы государственной власти, органы местного
самоуправления представляют в федеральный орган исполнительной власти,
уполномоченный на создание и обеспечение функционирования государственной
информационной системы в области энергосбережения и повышения энергетической
эффективности, необходимую информацию в соответствии с правилами, утвержденными
Правительством Российской Федерации.
. Информация, включенная в государственную
информационную систему в области энергосбережения и повышения энергетической
эффективности, подлежит обязательному размещению на официальном сайте
уполномоченного федерального органа исполнительной власти в сети
"Интернет", на официальных сайтах органов государственной власти
субъектов Российской Федерации, органов местного самоуправления в сети
"Интернет" и обновлению не реже чем один раз в квартал в соответствии
с правилами, утвержденными Правительством Российской Федерации.
. Информация, включенная в государственную
информационную систему в области энергосбережения и повышения энергетической
эффективности, подлежит раскрытию с соблюдением требований законодательства
Российской Федерации.
Для продвижения политики энергосбержения
создается система Интернет порталов, которые должны стать единым и актуальным
источников в сети интернет по вопросам энергоэффективности и энергосбережения
(Energohelp.net, portal-energo.ru, energo sovet.ru)
Центральным порталом является
многофункциональный общественный портал «Энергоэффективная Россия»
На портале создано:
Новостная система (актуальные новости, события,
мероприятия);
Справочно-информационные центр (материалы по
лучшему опыты, различным энергосберегающим решениям, законодательство и
нормативные документы, экология и альтернативная энергетика и так далее - всего
более 40 разделов и подразделов);
Интерактивные инструменты и обучающие материалы
(калькуляторы, видео-уроки, пошаговые мастера).
Помимо центрального портала ориентированного на
широкий круг потребителей, создается система отраслевых порталов,
адаптированных под нужды конкретных потребителей, со специализированным
функционалом и набором инструментов.
Создаются порталы для бюджетных организаций,
бизнеса, ЖКХ, энергоаудиторов и энергосервисных компаний, кроме того будут
созданы порталы
Для регионов и международный портал -
«Энергосбережение в России»
Все порталы содержат:
Адапатированные новостные системы
Справочно-нормативные материалы учитывающие
специфику отрасли
Профессиональные коммуникации (форумы,
экспертиза)
Специализированные обучающие материалы
(видео-уроки, мультфильмы, системы тестирования, вебинары)
Справочно-информационная система портала
содержит уникальные справочные, нормативные, методологические материалы и
статьи. На текущий момент база содержит более 1000 статей. Источник для
формирования - разработки ученых, специализированные СМИ (в т.ч. Зарубежные),
региональные источники информации. База содержит удобную системы поиска и
классификации.
Интерактивные инструменты портала ориентированы
на широкий круг потребителей и направлены на:
Расчет энергоэффективности и результативности
мероприятий по энергосбережению;
Получение персонифицированных рекомендаций и
напоминаний;
Оптимальный выбор энергоэффективного
оборудования;
Сравнение с лучшим опытом и его тиражирование.
Портал содержит обширные, постоянно обновляемые
и пополняемые обучающие материалы:
Видеоуроки - в них в понятной и удобной форме
рассказывается об энергосбережении
Наглядные материалы и учебные пособия - это база
плакатов, брошюр, методичек
Материалы для детей - мультфильмы, видеоуроки,
учебные пособия и книги
Полезные советы - короткие, эффективные
мероприятия позволяющие стимулировать мероприятия «начни с себя»
Онлайн семинары, система тестирования уровня
знаний
Портал энергоэффективность в регионах Российской
федерации направлен на решение задач поддержки региональных программ и
инициатив в области энергосбережения и повышения энергоэффективности.
Интерактивная карта содержит агрегированные
данные по региону, оценку целевых показателей, динамику из развития.
На информационно-аналитических разделах портала
представлена комплексная информация о регионе с точки зрения
энергоэффективности (программы, законодательство, региональные проекты)
Портал насыщен интерактивными и коммуникативными
сервисами - форумы, экспертные советы, методологии, шаблоны документов.
Для контроля энергоэффективности в регионах
Российской федерации должна быть создана система мониторинга исполнения
программ и оценки энергоэффективности на уровне муниципалитетов и субъектов
федерации
Создаваемая система реализует эффективные
механизмы:
планирования мероприятий по энергосбережению;
мониторинга хода их реализации;
оценке эффективности и выделения лучшего опыта;
прогнозирования и отчетности;
Система вертикально интегированная (от объектов
к субъекту федерации).
Полезные ссылки:://www.npseo.ru/ -
Некоммерческое партнерство «Союз энергоаудиторов Омской области»
://www.energohelp.net/ - Информационный портал Энергоэффективная
Россия://www.portal-energo.ru/ - Информационный портал «Портал Энерго»
<http://www.energosovet>.ru/ -
Информационный портал «Энергосовет»://minenergo.gov.ru/ - Минэнерго РФ
<http://www.mos.ru> - Официальный сервер
Правительства Москвы ://www.depteh.ru/ - Департамент Топливно-энергетического
хозяйства г. Москвы://www.e-torgi.ru/ - Бюллетень оперативной информации
«Московские торги» ://www.minfin.ru- Министерство финансов Российской Федерации
://www.fuel.rosinf.ru/- Сайт о ценах на нефть и нефтепродукты на внутреннем
рынке РФ://www.fstrf.ru/ - Федеральная служба по тарифам://www.rosim.ru/ -
Федеральное агентство по управлению государственным имуществом://www.udprf.ru/
- Управление делами Президента Российской Федерации://www.gosnadzor.ru/ -
Федеральная служба по экологич., технологич. и атомному
надзору://www.mossvet.ru/ -ГУП «Моссвет» ://www.oaomoek.ru/- ОАО «Московская
объединенная энергетическая компания" ("МОЭК")
<http://www.moesk.ru> - ОАО «Московская
объединённая электросетевая компания»://www.rao-ees.ru/ru/ - ОАО РАО «ЕЭС
России»://www.mosenergosbyt.ru - ОАО «Мосэнергосбыт»://www.energosovet.ru/
-Портал по Энергосбережению центра "Энергетика города"://www.duma.mos.ru/
- Мосгордума ://www.mosstat.ru - Мосгоркомстат - Статистика Москвы
://www.gost.ru/ - Федеральное агентство по техническому регулированию и
метрологии ://www.nalog.ru/ - Федеральная налоговая
служба://www.minprom.gov.ru/ - Министерство промышленности и торговли Российской
Федерации://www.gosuslugi.ru/ - Портал государственных услуг
<http://www.portal-energo.ru/Информационно-аналитический>
Портал-энерго ://www.consultant.ru/- Правовая база Консультант
Плюс://www.garant.ru/ - Правовая база Гарант://www.cbr.ru/ - Банк
России://www.mosinform.ru/ - Информационный Центр Правительства
Москвы://www.energ-exhibition.com - Виртуальная выставка энергоэффективных
технологий
7.2 Правила создания государственной
информационной системы в области энергосбережения и повышения энергетической
эффективности и условий для ее функционирования
. Настоящие Правила определяют порядок создания
государственной информационной системы в области энергосбережения и повышения
энергетической эффективности (далее - государственная информационная система) и
условий для ее функционирования, а также перечень информации в области
энергосбережения и повышения энергетической эффективности, подлежащей включению
в государственную информационную систему.
. Государственная информационная система
представляет собой совокупность установленной законодательством Российской
Федерации об энергосбережении и о повышении энергетической эффективности
информации, а также информационных технологий и технических средств,
обеспечивающих ее обработку.
Создание и обеспечение функционирования
государственной информационной системы осуществляется в соответствии с
законодательством Российской Федерации об информации, информационных
технологиях и о защите информации, Федеральным законом "Об
энергосбережении и о повышении энергетической эффективности и о внесении
изменений в отдельные законодательные акты Российской Федерации" и
настоящими Правилами.
. Государственная информационная система
создается и функционирует в целях представления физическим лицам, организациям,
органам государственной власти и органам местного самоуправления актуальной
информации о требованиях законодательства Российской Федерации об
энергосбережении и о повышении энергетической эффективности и о ходе реализации
его положений, а также получения объективных данных об энергоемкости экономики
Российской Федерации (в том числе ее отраслей), о потенциале снижения такой
энергоемкости, о наиболее эффективных проектах и о выдающихся достижениях в
области энергосбережения и повышения энергетической эффективности.
. Создание государственной информационной
системы и условий для ее функционирования осуществляется Министерством
энергетики Российской Федерации, которое является оператором государственной
информационной системы.
. Информация, содержащаяся в государственной информационной
системе, включает в себя сведения, установленные Федеральным законом "Об
энергосбережении и о повышении энергетической эффективности и о внесении
изменений в отдельные законодательные акты Российской Федерации", а также:
а) данные о ходе и результатах проведения
мероприятий по энергосбережению и повышению энергетической эффективности в
отношении государственного, муниципального и частного жилищных фондов;
б) средние показатели энергетической
эффективности зданий, строений и сооружений, вводимых в эксплуатацию после
строительства, реконструкции или капитального ремонта;
в) количество многоквартирных домов, вводимых в
эксплуатацию после строительства, реконструкции или капитального ремонта,
относимых к разным классам энергетической эффективности в соответствии с
законодательством Российской Федерации об энергосбережении и о повышении
энергетической эффективности;
г) данные о ходе выполнения требований о наличии
в технической документации, прилагаемой к товарам, в маркировке товаров и на их
этикетках информации о классах энергетической эффективности товаров;
д) показатели энергоемкости экономики Российской
Федерации, в том числе ее отраслей;
е) данные о потенциале снижения показателей
энергоемкости экономики Российской Федерации, в том числе ее отраслей;
ж) данные о наилучших мировых и российских
достижениях в области энергосбережения и повышения энергетической
эффективности;
з) установленные требования к программам в
области энергосбережения и повышения энергетической эффективности организаций,
осуществляющих регулируемые виды деятельности, обобщенные по видам деятельности
указанных организаций;
и) перечень товаров, работ и услуг, размещение
заказов на которые осуществляется для государственных или муниципальных нужд,
при использовании которых расходуются энергетические ресурсы в объемах,
составляющих существенную долю в структуре потребления отдельных групп
государственных или муниципальных заказчиков, осуществляющих аналогичные виды
деятельности.
. Информация, предусмотренная пунктом 5
настоящих Правил, формируется оператором государственной информационной системы
на основе сбора и обработки информации, предусмотренной пунктами 7-10 настоящих
Правил.
. Оператор государственной информационной
системы в целях формирования государственной информационной системы
осуществляет обработку следующей информации:
а) данные о саморегулируемых организациях в
области энергетического обследования, включенных в реестр саморегулируемых
организаций;
б) сведения, полученные в ходе обработки,
систематизации и анализа данных энергетических паспортов, составленных по
результатам обязательных и добровольных энергетических обследований;
в) количество и основные результаты обязательных
энергетических обследований;
г) данные о наиболее результативных мероприятиях
по энергосбережению и повышению энергетической эффективности в
топливно-энергетическом комплексе;
д) перечень товаров, работ и услуг, размещение
заказов на которые осуществляется для государственных или муниципальных нужд,
при использовании которых расходуются энергетические ресурсы в объемах,
составляющих существенную долю в структуре потребления отдельных групп
государственных или муниципальных заказчиков, осуществляющих аналогичные виды
деятельности.
. Федеральные органы исполнительной власти
представляют оператору государственной информационной системы информацию,
включающую в себя следующие сведения:
а) Министерство экономического развития
Российской Федерации:
информацию о сложившейся практике заключения
энергосервисных договоров (контрактов), в том числе энергосервисных договоров
(контрактов), заключенных для обеспечения государственных и муниципальных нужд,
и об объеме планируемой экономии энергетических ресурсов при реализации таких
договоров (контрактов);
сведения о наиболее результативных мероприятиях
по энергосбережению и повышению энергетической эффективности;
перспективные направления энергосбережения и
повышения энергетической эффективности;
б) Министерство регионального развития
Российской Федерации - данные о ходе и результатах осуществления мероприятий по
энергосбережению и повышению энергетической эффективности в жилищном фонде, в
том числе в рамках деятельности государственной корпорации - Фонда содействия
реформированию жилищно-коммунального хозяйства;
в) Министерство промышленности и торговли
Российской Федерации:
данные о ходе выполнения требований о наличии в
технической документации, прилагаемой к товарам, в маркировке товаров и на их
этикетках информации о классах энергетической эффективности товаров;
перечень продукции и перечень технологических
процессов, связанных с использованием энергетических ресурсов и имеющих высокую
энергетическую эффективность;
г) Министерство финансов Российской Федерации -
объемы и направления расходования бюджетных средств, выделенных на реализацию
мероприятий по энергосбережению и повышению энергетической эффективности;
д) Министерство образования и науки Российской
Федерации - сведения о наилучших мировых и российских достижениях в области
энергосбережения и энергетической эффективности, полученных в том числе в
рамках реализации федеральной целевой программы "Исследования и разработки
по приоритетным направлениям развития научно-технологического комплекса России
на 2007 - 2012 годы";
е) Федеральная служба по тарифам - требования к
программам в области энергосбережения и повышения энергетической эффективности
организаций, осуществляющих регулируемые виды деятельности, обобщенные по видам
деятельности указанных организаций;
ж) Федеральная служба по надзору в сфере защиты
прав потребителей и благополучия человека и Федеральная антимонопольная служба
- данные о нарушениях законодательства Российской Федерации об энергосбережении
и о повышении энергетической эффективности, выявленных в ходе выполнения этими
органами возложенных на них государственных функций по осуществлению государственного
контроля в области энергосбережения и повышения энергетической эффективности;
з) Федеральная служба государственной статистики
- сведения, полученные в ходе осуществления государственного статистического
учета в области энергосбережения и повышения энергетической эффективности,
включая сведения об объемах использования энергетических ресурсов, о затратах
на оплату энергетических ресурсов и об оснащенности приборами учета
используемых энергетических ресурсов;
и) Федеральная служба по экологическому,
технологическому и атомному надзору:
количество зданий, строений и сооружений,
вводимых в эксплуатацию в соответствии с законодательством Российской Федерации
об энергосбережении и о повышении энергетической эффективности;
средние показатели в области энергетической
эффективности вводимых в эксплуатацию зданий, строений и сооружений;
данные о выполнении требований об оснащенности
приборами учета используемых энергетических ресурсов нежилых зданий, строений и
сооружений в части зданий, строений и сооружений, отнесенных к объектам
государственного контроля (надзора), осуществляемого указанной Службой;
данные о нарушениях законодательства Российской
Федерации об энергосбережении и о повышении энергетической эффективности,
выявленных в ходе выполнения указанной Службой возложенной на нее
государственной функции по осуществлению государственного контроля (надзора) в
области энергосбережения и повышения энергетической эффективности.
. Орган государственной власти каждого субъекта
Российской Федерации представляет оператору государственной информационной
системы информацию, включающую в себя следующие сведения:
а) региональные программы в области
энергосбережения и повышения энергетической эффективности, информация о ходе их
реализации;
б) данные об оснащенности приборами учета
используемых энергетических ресурсов объектов жилищного фонда субъекта
Российской Федерации;
в) данные о сложившейся практике заключения и
исполнения энергосервисных договоров (контрактов), заключенных для нужд
субъекта Российской Федерации, и объем планируемой экономии энергетических
ресурсов при реализации таких договоров (контрактов);
г) данные о нарушениях законодательства
Российской Федерации об энергосбережении и о повышении энергетической
эффективности, выявленных в ходе выполнения органами государственной власти
субъекта Российской Федерации возложенных на них государственных функций по
осуществлению государственного контроля в области энергосбережения и повышения
энергетической эффективности;
д) данные о ходе и результатах осуществления
мероприятий по энергосбережению и повышению энергетической эффективности в
жилищном фонде субъекта Российской Федерации;
е) нормативные правовые акты субъекта Российской
Федерации об энергосбережении и о повышении энергетической эффективности;
ж) данные об объеме и о структуре производства,
потребления и передачи энергетических ресурсов на территории субъекта
Российской Федерации;
з) данные о формах и объемах осуществляемой
субъектом Российской Федерации поддержки граждан и организаций в осуществлении
мероприятий в области энергосбережения и повышения энергетической
эффективности;
и) установленные органом государственной власти
субъекта Российской Федерации в области регулирования тарифов требования к
программам в области энергосбережения и повышения энергетической эффективности
организаций, осуществляющих регулируемые виды деятельности, обобщенные по видам
деятельности указанных организаций.
. Органы местного самоуправления представляют
оператору государственной информационной системы информацию, включающую в себя
следующие сведения:
а) муниципальные программы в области
энергосбережения и повышения энергетической эффективности, информация о ходе их
реализации;
б) муниципальные нормативные акты об
энергосбережении и повышении энергетической эффективности;
в) данные об оснащенности приборами учета
используемых энергетических ресурсов объектов муниципального жилищного фонда;
д) данные о ходе и результатах осуществления
мероприятий по энергосбережению и повышению энергетической эффективности в
муниципальном жилищном фонде;
е) данные об объеме и о структуре производства,
потребления и передачи энергетических ресурсов на территории муниципального
образования;
ж) формы и объем осуществляемой муниципальным
образованием поддержки граждан и организаций в осуществлении мероприятий в
области энергосбережения и повышения энергетической эффективности;
з) установленные органами местного
самоуправления в области регулирования тарифов требования к программам в
области энергосбережения и повышения энергетической эффективности организаций,
осуществляющих регулируемые виды деятельности, обобщенные по видам деятельности
указанных организаций;
и) количество зданий, строений и сооружений,
вводимых в эксплуатацию в соответствии с требованиями энергетической
эффективности, средние показатели энергетической эффективности вводимых в
эксплуатацию зданий, строений и сооружений, данные о выполнении требований об
оснащенности приборами учета используемых энергетических ресурсов жилых домов,
количество многоквартирных домов, вводимых в эксплуатацию после осуществления
строительства, реконструкции или капитального ремонта, относимых к разным
классам. Информация формируется с использованием данных, содержащихся в
информационных системах обеспечения градостроительной деятельности.
. Доступ физических лиц, организаций, органов
государственной власти и органов местного самоуправления к информации,
включенной в государственную информационную систему, обеспечивается путем ее
размещения на официальном сайте оператора государственной информационной
системы, на официальных сайтах органов государственной власти субъектов
Российской Федерации и органов местного самоуправления в сети Интернет.
На официальном сайте оператора государственной
информационной системы размещается информация, обобщенная по Российской
Федерации, по субъектам Российской Федерации, по муниципальным образованиям,
отраслям экономики Российской Федерации, в том числе в отношении
жилищно-коммунального хозяйства, и по иным параметрам, определяемым оператором
государственной информационной системы.
На официальных сайтах уполномоченных органов
государственной власти субъектов Российской Федерации и органов местного
самоуправления в сети Интернет размещается информация по соответствующему
субъекту Российской Федерации и муниципальному образованию.
Информация, размещенная на указанных сайтах в
сети Интернет, подлежит обновлению не реже 1 раза в квартал.
. Информация, включенная в государственную
информационную систему, подлежит раскрытию в соответствии с законодательством
Российской Федерации.
Государственная информационная система
осуществляет информационное взаимодействие с единой вертикально интегрированной
государственной автоматизированной информационной системой
"Управление".
7.3 Информационное обеспечение
мероприятий по энергосбережению и повышению энергетической эффективности
Информационное обеспечение мероприятий по
энергосбережению и повышению энергетической эффективности должно осуществляться
регулярно посредством:
создания государственной информационной системы
в области энергосбережения и повышения энергетической эффективности;
опубликования органами государственной власти в
средствах массовой информации региональных, муниципальных программ в области
энергосбережения и повышения энергетической эффективности;
организации распространения в средствах массовой
информации тематических теле- и радиопередач, информационно-просветительских
программ о мероприятиях и способах энергосбережения и повышения энергетической
эффективности;
информирования потребителей об энергетической
эффективности бытовых энергопотребляющих устройств и других товаров;
распространения информации о потенциале
энергосбережения относительно систем коммунальной инфраструктуры и мерах по
повышению их энергетической эффективности;
организации выставок объектов и технологий,
имеющих высокую энергетическую эффективность;
выполнения иных действий в соответствии с
законодательством об энергосбережении.
В целях достижения общественно полезных целей
органы государственной власти и местного самоуправления обязаны обеспечить
регулярное распространение:
информации об установленных настоящим
Федеральным законом правах и обязанностях физических лиц, о требованиях,
предъявляемых к собственникам жилых домов, собственникам помещений в
многоквартирных домах, лицам, ответственным за содержание многоквартирных
домов;
социальной рекламы в области энергосбережения и
повышения энергетической эффективности.
организации, осуществляющие снабжение
потребителей энергетическими ресурсами, регулярно обязаны информировать этих
потребителей о способах экономии энергетических ресурсов и повышения
энергетической эффективности их использования.
Заключение
Как показывает практика энергосбережение входит
в нашу жизнь и деятельность ускоряющимися темпами. Уже сейчас наиболее
перспективные руководители организаций внедряют на своих предприятиях
энергосберегающие технологии. Однако какими интересными и перспективными не
были бы технические решения энергосберегающей политики, воплощать в жизнь все
передовые технологии энергосбережения есть действие не только затратное в плане
капиталовложений, но и ошибочное, так как, прежде всего, необходимо провести
энергоаудит- комплексное энергетическое обследование всей системы
энергоснабжения и энергопотребления организации. Основная цель данной работы -
проведение энергетического обследования электрического хозяйства
учебно-лабораторного корпуса №6 Омского Государственного Технического
Университета. В результате выполненной работы можно отметить следующее,
осуществив приведенные мероприятия можно добиться снижения электропотребления
как минимум на 20 процентов по сравнению с базисным годом, что полностью
удовлетворяет требованиям Федерального Закона от 23 ноября 2009 г. N 261-ФЗ
"Об энергосбережении и о повышении энергетической эффективности и о
внесении изменений в отдельные законодательные акты Российской Федерации".
Приведенные в работе рекомендации должны
заинтересовать руководство Омского Государственного Технического Университета в
проведении дальнейшей энергосберегающей политики в целях сокращения
энергоемкости г. Омска.
Библиографический список
1. Федеральный
закон РФ от 23 ноября 2009 г. № 261-ФЗ «Об энергосбережении и о повышении
энергетической эффективности и о внесении изменений в отдельные законодательные
акты Российской Федерации».
2. Инструкция
по организации в Министерстве энергетики Российской Федерации работы по расчету
и обоснованию нормативов технологических потерь электроэнергии при ее передаче
по электрическим сетям. Утверждена приказом Минэнерго России от «30» декабря
2008 г. № 326.
. Приказ
Министерства энергетики РФ От 19 апреля 2010 г. N 182 «Об утверждении
требований к энергетическому паспорту, составленному по результатам
обязательного энергетического обследования, и энергетическому паспорту,
составленному на основании проектной документации, и правил направления копии
энергетического паспорта, составленного по результатам обязательного
энергетического обследования».
. Стандарты
и правила СРО НП «Союз энергоаудиторов Омской области».
. СНиП
23-05-95. Естественное и искусственное освещение.
. Справочная
книга по светотехнике / Под ред. Ю.Б. Айзенберга; 2-е изд., перераб. и доп. М.:
Энергоатомиздат, 1995. - 528 с.
. Оборудование
и электротехнические устройства систем электроснабжения: Справочник / Под общ.
ред. В.Л. Вязигина, В.Н. Горюнова, В.К. Грунина (гл. ред.) и др. - Омск:
Редакция «Омский научный вестник», 2005. - 268 с.
. ГОСТ
13109-97 Электрическая энергия. Совместимость технических средств
электромагнитная. Нормы качества электрической энергии в системах
электроснабжения общего назначения. - М.: Издательство стандартов, 1998 - 32 с.
. Карташев
И.И. Управление качеством электроэнергии / И.И. Карташев, В.Н. Тульский, Р.Г.
Шамонов [и др.]; под ред. Ю.В. Шарова. - М.: Издательский дом МЭИ, 2006. - 320
с.
. Приказ
Минэкономразвития России № 61 от 17.02.2010 г. «Об утверждении примерного
перечня мероприятий в области энергоснабжения и повышения энергетической
эффективности, который может быть использован в целях разработки региональных,
муниципальных программ в области энергоснабжения и повышения энергетической эффективности».
. Постановление
Госкомстата РФ от 23.06.1999 № 46 «Об утверждении методологических положений по
расчету топливноэнергетического баланса Российской Федерации в соответствии с
международной практикой».
Приложение
Общие сведения об установленных мощностях
приёмников электрической энергии
Наименование
|
Количество
(установленное)
|
Количество
(в работе)
|
Мощность,
кВт
|
Коэф-т
использова-ния
|
Количество
часов работы в летнее время, ч
|
Количество
часов работы в зимнее время, ч
|
Расход
электроэнергии, кВт∙ч
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ЭТАЖ
1
|
Кабинет101
|
|
|
|
|
|
|
|
Лабораторное
оборудование:
|
|
|
|
|
|
|
|
лаб.
стенд
|
3
|
3
|
0,03
|
0,33
|
6,23
|
13,51
|
1
|
водонагреватель
|
1
|
1
|
1,5
|
0,4
|
4,45
|
9,65
|
8
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
12
|
12
|
0,1
|
1
|
267
|
579
|
1015
|
св-к
с ЛЛ
|
8
|
8
|
0,1
|
1
|
6,23
|
13,51
|
16
|
Кабинет102
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
6
|
5
|
0,09
|
1
|
89
|
289,5
|
170
|
Кабинет103
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
12
|
12
|
0,045
|
1
|
133,5
|
579
|
385
|
Кабинет104
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
12
|
11
|
0,045
|
1
|
13,35
|
28,95
|
21
|
Кабинет105
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
11
|
9
|
0,035
|
1
|
4,45
|
9,65
|
4
|
системный
блок
|
11
|
9
|
0,35
|
0,4
|
4,45
|
9,65
|
18
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
14
|
14
|
0,1
|
1
|
4,45
|
9,65
|
20
|
Кабинет106
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
2
|
2
|
0,035
|
1
|
63,19
|
137,03
|
14
|
системный
блок
|
2
|
2
|
0,35
|
1
|
63,19
|
137,03
|
140
|
ксерокс
|
1
|
1
|
1,1
|
1
|
1,78
|
3,86
|
6
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛН
|
4
|
1
|
0,15
|
1
|
178
|
579
|
114
|
Кабинет107
|
|
|
|
|
|
|
|
Лабораторное
оборудование:
|
|
|
|
|
|
|
|
АДФ-1002У3
|
1
|
1
|
8
|
0,33
|
23,14
|
50,18
|
194
|
АДФ-1201
|
1
|
1
|
10
|
0,35
|
17,8
|
38,6
|
197
|
УДГУ-301
|
1
|
1
|
7
|
0,35
|
47,17
|
102,29
|
366
|
ИСВУ-400
|
1
|
1
|
7
|
0,4
|
0,89
|
1,93
|
8
|
точильная
машина
|
1
|
1
|
0,15
|
0,14
|
2,67
|
5,79
|
0
|
ВС-1000
|
1
|
1
|
10
|
0,4
|
26,7
|
57,9
|
338
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
12
|
12
|
0,1
|
1
|
178
|
579
|
908
|
Кабинет107Б
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
8
|
8
|
0,09
|
1
|
62,3
|
135,1
|
142
|
Кабинет107В
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 15"
|
1
|
1
|
0,03
|
1
|
35,6
|
77,2
|
3
|
системный
блок
|
1
|
1
|
0,25
|
1
|
35,6
|
77,2
|
28
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛН
|
2
|
2
|
0,06
|
1
|
267
|
772
|
125
|
Кабинет107Г
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛН
|
1
|
1
|
0,15
|
1
|
53,4
|
115,8
|
25
|
Кабинет108
|
|
|
|
|
|
|
|
Лабораторное
оборудование:
|
|
|
|
|
|
|
|
ИУП-1У3
|
1
|
1
|
0,035
|
0,35
|
35,6
|
77,2
|
1
|
ГСП-2
|
1
|
1
|
0,25
|
0,4
|
35,6
|
77,2
|
11
|
ГСУ-9
|
1
|
1
|
0,005
|
0,55
|
62,3
|
135,1
|
1
|
АСГВ4АР
|
1
|
1
|
0,28
|
0,4
|
35,6
|
77,2
|
13
|
стенд
|
1
|
1
|
0,01
|
0,3
|
35,6
|
77,2
|
0
|
технотрон
|
1
|
1
|
0,6
|
0,4
|
35,6
|
77,2
|
27
|
частотомер
|
1
|
1
|
0,005
|
0,3
|
35,6
|
77,2
|
0
|
ист.
пост. тока
|
1
|
1
|
0,09
|
0,4
|
35,6
|
77,2
|
4
|
осцилограф
|
5
|
0,018
|
0,4
|
35,6
|
77,2
|
4
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
12
|
12
|
0,1
|
1
|
59,63
|
129,31
|
227
|
Кабинет109
|
|
|
|
|
|
|
|
Лаб.оборудование:
|
|
|
|
|
|
|
|
генератор
УЗГ-2-414
|
1
|
1
|
6
|
0,8
|
17,8
|
38,6
|
271
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
7
|
7
|
0,1
|
1
|
29,37
|
63,69
|
65
|
Кабинет110
|
|
|
|
|
|
|
|
Лабораторное
оборудование:
|
|
|
|
|
|
|
|
ВДГ
301
|
1
|
1
|
12,5
|
0,35
|
2,937
|
6,369
|
41
|
реостат
РБ 300-1
|
1
|
0
|
0,25
|
0,4
|
0
|
0
|
0
|
ПСГ-500-1
|
1
|
1
|
30
|
0,5
|
0,979
|
2,123
|
47
|
ОСТА
350
|
1
|
1
|
7,6
|
0,9
|
0,979
|
2,123
|
21
|
ВД
301
|
1
|
1
|
7,6
|
0,4
|
0,979
|
2,123
|
9
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
6
|
6
|
0,1
|
1
|
356
|
772
|
677
|
Кабинет111
|
|
|
|
|
|
|
|
Лабораторное
оборудование:
|
|
|
|
|
|
|
|
сверлильный
станок
|
1
|
1
|
1,5
|
0,45
|
29,37
|
63,69
|
63
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
8
|
5
|
0,1
|
1
|
63,546
|
137,802
|
101
|
Кабинет112
|
|
|
|
|
|
|
|
св-к
с ЛН
|
1
|
1
|
0,1
|
1
|
133,5
|
579
|
71
|
Кабинет113
|
|
|
|
|
|
|
|
Лабораторное
оборудование:
|
|
|
|
|
|
|
|
УД2-12
|
1
|
1
|
0,1
|
0,33
|
1,424
|
3,088
|
0
|
ПМД-70
|
1
|
1
|
0,2
|
0,5
|
1,424
|
3,088
|
0
|
ВА3-200
|
1
|
1
|
0,2
|
0,4
|
1,424
|
3,088
|
0
|
Компрессор
вакуумный
|
1
|
1
|
0,05
|
0,8
|
1,424
|
3,088
|
0
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛН
|
5
|
5
|
0,08
|
1
|
267
|
772
|
416
|
Кабинет114
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 15"
|
1
|
1
|
0,03
|
1
|
35,6
|
77,2
|
3
|
системный
блок
|
1
|
1
|
0,25
|
1
|
35,6
|
77,2
|
28
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛН
|
6
|
6
|
0,09
|
1
|
267
|
772
|
561
|
Кабинет114А
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 15"
|
1
|
1
|
0,03
|
1
|
133,5
|
289,5
|
13
|
системный
блок
|
1
|
1
|
0,25
|
1
|
133,5
|
289,5
|
106
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,1
|
1
|
267
|
868,5
|
454
|
Помещение
теплового узла
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛН
|
2
|
2
|
0,15
|
1
|
29,37
|
63,69
|
28
|
Кабинет115
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
2
|
2
|
0,1
|
1
|
44,5
|
193
|
48
|
Электрощитовая
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛН
|
2
|
2
|
0,1
|
1
|
25,81
|
82,99
|
22
|
Кабинет116
|
|
|
|
|
|
|
|
св-к
с ЛН
|
1
|
1
|
0,1
|
1
|
133,5
|
579
|
71
|
Кабинет117
|
|
|
|
|
|
|
|
Лабораторное
оборудование:
|
|
|
|
|
|
|
|
МШ-1001У4
|
1
|
1
|
0,75
|
0,35
|
3,649
|
7,913
|
3
|
МТ-1928
|
1
|
1
|
0,128
|
0,4
|
17,8
|
38,6
|
3
|
МТ-20203
|
1
|
1
|
0,85
|
0,33
|
1,424
|
3,088
|
1
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
2
|
2
|
0,035
|
1
|
445
|
965
|
99
|
системный
блок
|
2
|
2
|
0,35
|
0,4
|
445
|
965
|
395
|
принтер
|
1
|
1
|
0,28
|
1
|
2,67
|
5,79
|
2
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
6
|
4
|
0,09
|
1
|
356
|
965
|
476
|
Кабинет118
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
1
|
1
|
0,1
|
1
|
267
|
579
|
85
|
Кабинет119
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
принтер
|
1
|
1
|
0,28
|
1
|
2,67
|
5,79
|
2
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
6
|
6
|
0,1
|
1
|
356
|
965
|
793
|
св-к
с ЛН
|
1
|
1
|
0,06
|
1
|
267
|
579
|
51
|
Кабинет122
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
12
|
0,09
|
1
|
267
|
579
|
838
|
Кабинет122А
|
|
|
|
|
|
|
|
Технолог.обор-ие:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
3
|
3
|
0,035
|
1
|
712
|
1544
|
237
|
системный
блок
|
3
|
3
|
0,35
|
0,4
|
712
|
1544
|
948
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
2
|
2
|
0,1
|
1
|
356
|
965
|
264
|
Кабинет123
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
21
|
21
|
0,1
|
1
|
267
|
579
|
1777
|
Кабинет124
|
|
|
|
|
|
|
|
Лабораторное
оборудование:
|
|
|
|
|
|
|
|
мастерская
|
1
|
1
|
0,06
|
1
|
133,5
|
289,5
|
25
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛН
|
4
|
4
|
0,08
|
1
|
178
|
386
|
180
|
Кабинет125
|
|
|
|
|
|
|
|
Лабораторное
оборудование:
|
|
|
|
|
|
|
|
стенд
лаболаторный
|
2
|
2
|
0,12
|
1
|
2,937
|
6,369
|
2
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
2
|
2
|
0,035
|
1
|
267
|
579
|
59
|
системный
блок
|
2
|
2
|
0,35
|
0,4
|
267
|
579
|
237
|
сканер
|
1
|
1
|
0,002
|
1
|
2,225
|
4,825
|
0
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
эл.
чайник
|
1
|
1
|
2
|
1
|
7,387
|
16,019
|
47
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,09
|
1
|
267
|
965
|
444
|
Кабинет126
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
6
|
6
|
0,1
|
1
|
222,5
|
579
|
481
|
Кабинет128
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛН
|
2
|
2
|
0,15
|
1
|
267
|
579
|
254
|
Кабинет130
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
30
|
30
|
0,09
|
1
|
133,5
|
579
|
1924
|
Кабинет130А
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
2
|
1
|
0,035
|
1
|
178
|
386
|
20
|
системный
блок
|
2
|
1
|
0,35
|
0,4
|
178
|
386
|
79
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,1
|
1
|
267
|
868,5
|
454
|
Кабинет131
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
12
|
12
|
0,09
|
1
|
267
|
772
|
1122
|
Кабинет131А
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
12
|
10
|
0,09
|
1
|
178
|
772
|
855
|
Кабинет135
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
ксерокс
|
1
|
1
|
1,1
|
1
|
2,67
|
5,79
|
9
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
чайник
|
1
|
1
|
2
|
1
|
7,387
|
16,019
|
47
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
3
|
3
|
0,09
|
1
|
267
|
868,5
|
307
|
Кабинет136
|
|
|
|
|
|
|
|
Лабораторное
оборудование:
|
|
|
|
|
|
|
|
печь
|
1
|
1
|
2,2
|
0,35
|
38,27
|
82,99
|
93
|
котел
|
1
|
1
|
0,12
|
0,4
|
24,92
|
54,04
|
4
|
насос
|
1
|
1
|
1
|
0,15
|
18,69
|
40,53
|
9
|
вентилятор
|
1
|
1
|
0,015
|
0,8
|
12,727
|
27,599
|
0
|
печь
|
1
|
1
|
1
|
0,65
|
24,92
|
54,04
|
51
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
6
|
5
|
0,09
|
1
|
50,73
|
110,01
|
72
|
Кабинет137
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
15
|
13
|
0,1
|
1
|
178
|
772
|
1235
|
Кабинет138
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
18
|
18
|
0,1
|
1
|
178
|
772
|
1710
|
Кабинет139
|
|
|
|
|
|
|
|
Лабораторное
оборудование:
|
|
|
|
|
|
|
|
ГИН
|
1
|
1
|
25
|
0,45
|
1,869
|
4,053
|
67
|
печь
|
4
|
4
|
2,2
|
0,8
|
37,38
|
81,06
|
834
|
стенд
|
3
|
3
|
2,2
|
0,5
|
57,138
|
123,906
|
597
|
печь
|
3
|
3
|
1,3
|
0,55
|
24,92
|
54,04
|
169
|
автотрансформатор
|
2
|
2
|
8,8
|
0,7
|
24,92
|
54,04
|
973
|
НОЛ-10
кВ
|
1
|
1
|
30
|
0,25
|
1,068
|
2,316
|
25
|
трансформатор
|
1
|
1
|
25
|
0,35
|
1,424
|
3,088
|
39
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
проектор
|
1
|
0,224
|
0,4
|
267
|
579
|
76
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
22
|
22
|
0,1
|
1
|
356
|
965
|
2906
|
Кабинет140
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
3
|
3
|
0,045
|
1
|
356
|
965
|
178
|
Кабинет141А
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 15"
|
2
|
2
|
0,03
|
1
|
267
|
579
|
51
|
системный
блок
|
2
|
2
|
0,25
|
0,4
|
267
|
579
|
169
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
11
|
11
|
0,0225
|
1
|
356
|
965
|
327
|
Кабинет141
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
проектор
|
1
|
1
|
0,081
|
0,4
|
89
|
193
|
9
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
21
|
19
|
0,09
|
0,15
|
356
|
1061,5
|
364
|
Кабинет142
|
|
|
|
|
|
|
|
Лабораторное
оборудование:
|
|
|
|
|
|
|
|
АД
2- 32-4
|
1
|
1
|
3
|
0,5
|
267
|
579
|
1269
|
АД
АО-51-4
|
1
|
1
|
4,5
|
0,45
|
267
|
579
|
1713
|
П-52
|
1
|
1
|
8
|
0,15
|
2848
|
579
|
4112
|
АО
52-6
|
2
|
2
|
4,5
|
0,4
|
267
|
579
|
3046
|
П
42
|
1
|
1
|
3,2
|
0,3
|
267
|
579
|
812
|
АО51-4
|
3
|
3
|
4,5
|
0,15
|
267
|
579
|
1713
|
В-21
|
1
|
1
|
4,4
|
0,3
|
267
|
579
|
1117
|
ППВ
|
1
|
1
|
1
|
0,4
|
267
|
579
|
338
|
П-32
|
1
|
1
|
2,2
|
0,15
|
267
|
579
|
279
|
БМЗ-4,5/4-М1
|
1
|
1
|
4,5
|
0,15
|
267
|
579
|
571
|
А-61-12/8/6-4
|
1
|
1
|
3
|
0,15
|
267
|
579
|
381
|
стенд
лаболаторный
|
1
|
1
|
1
|
0,4
|
267
|
579
|
338
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
24
|
22
|
0,09
|
0,15
|
356
|
1351
|
507
|
Кабинет143/1
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 15"
|
1
|
1
|
0,03
|
1
|
2136
|
4632
|
203
|
системный
блок
|
1
|
1
|
0,25
|
0,4
|
2136
|
4632
|
677
|
монитор
ЖК 17"
|
2
|
2
|
0,035
|
1
|
801
|
1737
|
178
|
системный
блок
|
2
|
2
|
0,35
|
0,4
|
801
|
1737
|
711
|
принтер
|
1
|
1
|
0,28
|
1
|
2,67
|
5,79
|
2
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
чайник
|
1
|
1
|
2
|
1
|
2,225
|
4,825
|
14
|
Отопление:
|
|
|
|
|
|
|
|
обогреватель
|
1
|
1
|
1
|
1
|
0
|
93
|
93
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,1
|
1
|
356
|
965
|
528
|
Служба
безопасности
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,09
|
1
|
356
|
965
|
476
|
Кабинет145
|
|
|
|
|
|
|
|
Лабораторное
оборудование:
|
|
|
|
|
|
|
|
ТК-40
|
1
|
1
|
9
|
0,4
|
12,727
|
27,599
|
145
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
3
|
3
|
0,1
|
1
|
267
|
965
|
370
|
Бокс
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
1
|
1
|
0,1
|
1
|
38,27
|
82,99
|
12
|
ЭТАЖ
2
|
Кабинет200
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
проектор
|
1
|
1
|
0,081
|
1
|
89
|
193
|
23
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
40
|
40
|
0,1
|
0,15
|
445
|
1158
|
962
|
Кабинет200А
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
проектор
|
1
|
1
|
0,081
|
1
|
89
|
193
|
23
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
34
|
32
|
0,1
|
0,15
|
356
|
965
|
634
|
Кабинет200Б
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 15"
|
1
|
1
|
0,03
|
1
|
38,27
|
82,99
|
4
|
системный
блок
|
1
|
1
|
0,25
|
0,4
|
38,27
|
82,99
|
12
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,1
|
1
|
267
|
416
|
Кабинет201А
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
принтер
|
1
|
1
|
0,28
|
1
|
2,67
|
5,79
|
2
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
1
|
1
|
0,125
|
1
|
133,5
|
386
|
65
|
св-к
с ЛН
|
2
|
2
|
0,06
|
1
|
178
|
579
|
91
|
Кабинет202
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
10
|
10
|
0,1
|
0,4
|
133,5
|
772
|
362
|
Кабинет204
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
4
|
4
|
0,035
|
1
|
445
|
965
|
197
|
системный
блок
|
4
|
4
|
0,35
|
0,4
|
445
|
965
|
790
|
МФУ
|
1
|
1
|
0,5
|
1
|
14,863
|
32,231
|
24
|
принтер
|
2
|
2
|
0,28
|
1
|
2,67
|
5,79
|
5
|
Освещение:
|
м
|
|
|
|
|
|
|
св-к
с ЛЛ
|
14
|
14
|
0,09
|
0,4
|
356
|
1158
|
763
|
Кабинет205
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
7
|
7
|
0,1
|
0,4
|
534
|
1351
|
528
|
Кабинет206
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 15"
|
3
|
3
|
0,03
|
1
|
133,5
|
289,5
|
38
|
системный
блок
|
3
|
3
|
0,25
|
0,4
|
133,5
|
289,5
|
127
|
монитор
ЖК 17"
|
6
|
6
|
0,035
|
1
|
178
|
1737
|
402
|
системный
блок
|
6
|
6
|
0,35
|
0,4
|
178
|
386
|
474
|
принтер
|
2
|
2
|
0,28
|
1
|
2,67
|
5,79
|
5
|
телевизор
(36 см)
|
1
|
1
|
0,06
|
1
|
17,8
|
38,6
|
3
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
чайник
|
1
|
1
|
2
|
1
|
7,387
|
16,019
|
47
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,1
|
0,4
|
534
|
1737
|
363
|
Кабинет207
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 15"
|
1
|
1
|
0,03
|
1
|
178
|
386
|
17
|
системный
блок
|
1
|
1
|
0,25
|
0,4
|
178
|
386
|
56
|
принтер
|
1
|
1
|
0,28
|
1
|
2,67
|
5,79
|
2
|
Отопление:
|
|
|
|
|
|
|
|
обогреватель
|
1
|
1
|
1
|
1
|
0
|
93
|
93
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
2
|
2
|
0,09
|
1
|
267
|
965
|
222
|
Кабинет208
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
10
|
10
|
0,035
|
1
|
44,5
|
96,5
|
49
|
системный
блок
|
10
|
10
|
0,35
|
0,4
|
44,5
|
96,5
|
197
|
плотер
|
1
|
1
|
0,07
|
1
|
35,6
|
77,2
|
8
|
принтер
|
1
|
1
|
0,28
|
1
|
2,67
|
5,79
|
2
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
6
|
6
|
0,1
|
0,4
|
178
|
772
|
228
|
Кабинет208А
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 15"
|
1
|
1
|
0,03
|
1
|
2136
|
4632
|
203
|
системный
блок
|
1
|
1
|
0,25
|
0,4
|
2136
|
4632
|
677
|
монитор
ЖК 17"
|
2
|
2
|
0,035
|
1
|
801
|
1737
|
178
|
системный
блок
|
2
|
2
|
0,35
|
0,4
|
801
|
1737
|
711
|
принтер
|
1
|
1
|
0,28
|
1
|
2,67
|
5,79
|
2
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
чайник
|
1
|
1
|
2
|
1
|
13,35
|
28,95
|
85
|
Отопление:
|
|
|
|
|
|
|
|
обогреватель
|
1
|
1
|
1
|
1
|
0
|
93
|
93
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,1
|
0,4
|
534
|
1737
|
363
|
Кабинет209
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
2
|
2
|
0,035
|
1
|
267
|
579
|
59
|
системный
блок
|
2
|
2
|
0,35
|
0,4
|
267
|
579
|
237
|
сканер
|
1
|
1
|
0,002
|
1
|
22,25
|
48,25
|
0
|
Кондиционирование:
|
|
|
|
|
|
|
|
кондиционер
|
1
|
1
|
1,075
|
1
|
89
|
0
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,1
|
0,4
|
534
|
1737
|
363
|
Кабинет210
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
32
|
31
|
0,09
|
0,15
|
534
|
1351
|
789
|
Кабинет211
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
40
|
32
|
0,1
|
0,15
|
356
|
965
|
634
|
Кабинет211А
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
1
|
1
|
0,035
|
1
|
267
|
579
|
30
|
системный
блок
|
1
|
1
|
0,35
|
0,4
|
267
|
579
|
118
|
чайник
|
1
|
1
|
2
|
1
|
2,67
|
5,79
|
17
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
3
|
2
|
0,09
|
1
|
356
|
965
|
238
|
Кабинет212
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
2
|
2
|
0,035
|
1
|
445
|
965
|
99
|
системный
блок
|
2
|
2
|
0,35
|
0,4
|
445
|
965
|
395
|
принтер
|
1
|
1
|
0,28
|
1
|
44,5
|
96,5
|
39
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
6
|
6
|
0,09
|
0,4
|
534
|
1544
|
449
|
Кабинет213
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
4
|
4
|
0,035
|
1
|
534
|
1158
|
237
|
системный
блок
|
4
|
4
|
0,35
|
0,4
|
534
|
1158
|
948
|
ксерокс
|
1
|
1
|
1,1
|
1
|
3,56
|
7,72
|
12
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
чайник
|
1
|
1
|
2
|
1
|
7,387
|
16,019
|
47
|
Отопление:
|
|
|
|
|
|
|
|
обогреватель
|
1
|
1
|
1
|
1
|
0
|
93
|
93
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,09
|
0,4
|
534
|
1544
|
299
|
Кабинет217
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
14
|
14
|
0,035
|
1
|
534
|
1158
|
829
|
системный
блок
|
14
|
14
|
0,35
|
0,4
|
534
|
1158
|
3316
|
ксерокс
|
1
|
1
|
1,1
|
1
|
3,56
|
7,72
|
12
|
МФУ
|
1
|
1
|
0,5
|
1
|
14,863
|
32,231
|
24
|
принтер
|
2
|
2
|
0,28
|
1
|
2,67
|
5,79
|
5
|
Кондиционирование
|
|
|
|
|
|
|
|
кондиционер
|
1
|
1
|
1,075
|
1
|
89
|
0
|
96
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,09
|
0,4
|
534
|
1544
|
299
|
Кабинет217А
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
1
|
1
|
0,035
|
1
|
534
|
1158
|
59
|
системный
блок
|
1
|
1
|
0,35
|
0,4
|
534
|
1158
|
237
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,09
|
1
|
534
|
1544
|
748
|
Кабинет219
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛН
|
4
|
4
|
0,06
|
1
|
356
|
965
|
317
|
Кабинет220
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
24
|
21
|
0,06
|
0,4
|
356
|
965
|
666
|
Кабинет221
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
1
|
1
|
0,035
|
1
|
356
|
772
|
39
|
системный
блок
|
1
|
1
|
0,35
|
0,4
|
356
|
772
|
158
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛН
|
6
|
5
|
0,1
|
0,4
|
534
|
1544
|
416
|
Кабинет222
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
3
|
3
|
0,035
|
1
|
267
|
579
|
89
|
системный
блок
|
3
|
3
|
0,35
|
0,4
|
267
|
579
|
355
|
ксерокс
|
1
|
1
|
1,1
|
1
|
3,56
|
7,72
|
12
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
микроволновая
печь
|
1
|
1
|
1,15
|
1
|
7,387
|
16,019
|
27
|
чайник
|
1
|
1
|
2
|
1
|
7,387
|
16,019
|
47
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛН
|
6
|
6
|
0,075
|
1
|
356
|
1158
|
545
|
Кабинет223
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
2
|
2
|
0,035
|
1
|
534
|
1158
|
118
|
системный
блок
|
2
|
0,35
|
0,4
|
534
|
1158
|
474
|
ксерокс
|
1
|
1
|
1,1
|
1
|
3,56
|
7,72
|
12
|
Отопление:
|
|
|
|
|
|
|
|
обогреватель
|
1
|
1
|
2
|
1
|
0
|
93
|
186
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
6
|
6
|
0,1
|
0,4
|
534
|
1544
|
499
|
св-к
с ЛН
|
2
|
2
|
0,1
|
1
|
26,7
|
57,9
|
17
|
Кабинет224
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
2
|
2
|
0,035
|
1
|
534
|
1158
|
118
|
системный
блок
|
2
|
2
|
0,35
|
0,4
|
534
|
1158
|
474
|
МФУ
|
1
|
1
|
0,5
|
1
|
2,225
|
4,825
|
4
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
6
|
6
|
0,1
|
0,4
|
534
|
1544
|
499
|
Кабинет225
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
21
|
21
|
0,1
|
0,4
|
356
|
965
|
1110
|
Кабинет228
|
|
|
|
|
|
|
|
Лабораторное
оборудование:
|
|
|
|
|
|
|
|
лаб.
стенд
|
5
|
5
|
0,03
|
1
|
6,23
|
13,51
|
3
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
15
|
11
|
0,09
|
0,4
|
534
|
1544
|
823
|
Кабинет229
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
13
|
13
|
0,035
|
1
|
400,5
|
868,5
|
577
|
системный
блок
|
13
|
13
|
0,35
|
0,4
|
356
|
772
|
2053
|
Кондиционирование
|
|
|
|
|
|
|
|
кондиционер
|
1
|
1
|
1,075
|
1
|
89
|
0
|
96
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
6
|
6
|
0,09
|
0,4
|
534
|
1544
|
449
|
Кабинет230
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
7
|
7
|
0,035
|
1
|
133,5
|
289,5
|
104
|
системный
блок
|
7
|
7
|
0,35
|
0,4
|
133,5
|
289,5
|
415
|
монитор
ЖК 15"
|
1
|
1
|
0,03
|
1
|
2136
|
4632
|
203
|
системный
блок
|
1
|
1
|
0,25
|
0,4
|
2136
|
4632
|
677
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,1
|
1
|
356
|
1158
|
606
|
Кабинет230А
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
2
|
2
|
0,035
|
1
|
267
|
579
|
59
|
системный
блок
|
2
|
2
|
0,35
|
0,4
|
267
|
579
|
237
|
сканер
|
1
|
1
|
0,002
|
1
|
2,225
|
4,825
|
0
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с КЛЛ
|
1
|
1
|
0,0625
|
0,7
|
356
|
1158
|
66
|
св-к
с ЛН
|
2
|
2
|
0,095
|
1
|
26,7
|
57,9
|
16
|
Кабинет231
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
2
|
1
|
0,09
|
1
|
356
|
1158
|
136
|
Кабинет232
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
проектор
|
1
|
1
|
0,081
|
1
|
89
|
193
|
23
|
Кондиционирование
|
|
|
|
|
|
|
|
кондиционер
|
1
|
1
|
1,075
|
1
|
89
|
0
|
96
|
Лабораторное
оборудование:
|
|
|
|
|
|
|
|
стенд
|
12
|
12
|
0,01
|
1
|
17,8
|
38,6
|
7
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
24
|
22
|
0,1
|
1
|
267
|
965
|
2710
|
Кабинет233
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
3
|
3
|
0,035
|
1
|
356
|
772
|
118
|
системный
блок
|
3
|
3
|
0,35
|
0,4
|
356
|
772
|
474
|
монитор
ЖК 17"
|
3
|
3
|
0,035
|
1
|
44,5
|
96,5
|
15
|
системный
блок
|
3
|
3
|
0,35
|
0,4
|
44,5
|
96,5
|
59
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,09
|
1
|
356
|
1061,5
|
510
|
Кабинет234
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
4
|
4
|
0,035
|
1
|
534
|
1158
|
237
|
системный
блок
|
4
|
4
|
0,35
|
0,4
|
534
|
1158
|
948
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,09
|
0,4
|
400,5
|
1158
|
224
|
Кабинет235
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
2
|
2
|
0,035
|
1
|
712
|
158
|
системный
блок
|
2
|
2
|
0,35
|
0,4
|
712
|
1544
|
632
|
монитор
ЖК 17"
|
1
|
1
|
0,035
|
1
|
356
|
772
|
39
|
системный
блок
|
1
|
1
|
0,35
|
0,4
|
356
|
772
|
158
|
монитор
ЖК 15"
|
1
|
1
|
0,03
|
1
|
2136
|
4632
|
203
|
системный
блок
|
1
|
1
|
0,25
|
0,4
|
2136
|
4632
|
677
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
чайник
|
1
|
1
|
2
|
1
|
10,68
|
23,16
|
68
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,09
|
0,4
|
712
|
1737
|
353
|
Кабинет235А
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
1
|
1
|
0,035
|
1
|
356
|
772
|
39
|
системный
блок
|
1
|
1
|
0,35
|
0,4
|
356
|
772
|
158
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
2
|
2
|
0,045
|
1
|
712
|
1737
|
220
|
Кабинет236
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
1
|
1
|
0,035
|
1
|
356
|
772
|
39
|
системный
блок
|
1
|
1
|
0,35
|
0,4
|
356
|
772
|
158
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
3
|
3
|
0,1
|
1
|
445
|
1351
|
539
|
Кабинет238
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
2
|
2
|
0,035
|
1
|
712
|
1544
|
158
|
системный
блок
|
2
|
2
|
0,35
|
0,4
|
712
|
1544
|
632
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
холодильник
|
1
|
1
|
1,2
|
0,4
|
3648
|
5112
|
4205
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛН
|
3
|
3
|
0,06
|
1
|
26,7
|
57,9
|
15
|
Кабинет239
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
15
|
5
|
0,09
|
1
|
356
|
1158
|
681
|
Кабинет240
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
проектор
|
1
|
1
|
0,081
|
1
|
89
|
193
|
23
|
Лабораторное
оборудование:
|
|
|
|
|
|
|
|
стенд
|
3
|
3
|
0,02
|
1
|
62,3
|
135,1
|
12
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
15
|
15
|
0,1
|
1
|
178
|
772
|
1425
|
Кабинет241
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
2
|
2
|
0,035
|
1
|
89
|
289,5
|
26
|
системный
блок
|
2
|
2
|
0,35
|
0,4
|
133,5
|
289,5
|
118
|
сканер
|
1
|
1
|
0,002
|
1
|
2,225
|
4,825
|
0
|
ксерокс
|
1
|
1
|
1,5
|
1
|
3,56
|
7,72
|
17
|
телевизор
|
1
|
1
|
0,075
|
1
|
76
|
106,5
|
14
|
принтер
|
1
|
1
|
0,28
|
1
|
2,67
|
5,79
|
2
|
кондиционер
|
1
|
1
|
1,5
|
1
|
89
|
0
|
134
|
обогреватель
|
1
|
1
|
2
|
1
|
0
|
93
|
186
|
ксерокс
|
1
|
1
|
1,5
|
1
|
3,56
|
7,72
|
17
|
кондиционер
|
1
|
1
|
1,5
|
1
|
89
|
0
|
134
|
принтер
|
1
|
1
|
0,28
|
1
|
2,67
|
5,79
|
2
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛН
|
2
|
2
|
0,01
|
1
|
26,7
|
57,9
|
2
|
св-к
с ЛН
|
1
|
1
|
0,15
|
1
|
26,7
|
57,9
|
13
|
Кабинет242
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
2
|
2
|
0,035
|
1
|
2136
|
4632
|
474
|
системный
блок
|
2
|
2
|
0,35
|
0,4
|
2136
|
4632
|
1895
|
монитор
ЖК 17"
|
7
|
7
|
0,035
|
1
|
71,2
|
154,4
|
55
|
системный
блок
|
7
|
7
|
0,35
|
0,4
|
71,2
|
154,4
|
221
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
15
|
15
|
0,1
|
1
|
178
|
772
|
1425
|
Кабинет243
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
4
|
4
|
0,4
|
1
|
712
|
1544
|
3610
|
системный
блок
|
4
|
4
|
0,4
|
712
|
1544
|
2888
|
сканер
|
1
|
1
|
0,002
|
1
|
2,225
|
4,825
|
0
|
ксерокс
|
1
|
1
|
1,5
|
1
|
3,56
|
7,72
|
17
|
принтер
|
2
|
2
|
0,28
|
1
|
2,67
|
5,79
|
5
|
факс
|
1
|
1
|
0,01
|
1
|
3,04
|
4,26
|
0
|
Отопление:
|
|
|
|
|
|
|
|
обогреватель
|
1
|
1
|
2
|
1
|
0
|
93
|
186
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
чайник
|
1
|
1
|
1,5
|
1
|
7,387
|
16,019
|
35
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,09
|
1
|
445
|
1351
|
647
|
св-к
настольный
|
5
|
5
|
0,1375
|
1
|
17,8
|
38,6
|
39
|
Кондиционирование
|
|
|
|
|
|
|
|
кондиционер
|
1
|
1
|
1,5
|
1
|
89
|
0
|
134
|
Буфет
|
|
|
|
|
|
|
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
чайник
|
1
|
1
|
1,5
|
0,4
|
534
|
1158
|
1015
|
микроволновая
печь
|
1
|
1
|
1,15
|
0,5
|
456
|
639
|
630
|
кофемашина
|
1
|
1
|
1,05
|
0,35
|
456
|
639
|
402
|
морозильная
камера
|
1
|
1
|
0,32
|
0,4
|
3648
|
5112
|
1121
|
витрина
морозильная
|
1
|
1
|
15,4
|
0,15
|
3648
|
5112
|
20236
|
холодильник
|
1
|
1
|
4,7
|
0,4
|
3648
|
5112
|
16469
|
холодильный
шкаф
|
1
|
1
|
6
|
0,3
|
3648
|
5112
|
15768
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
10
|
10
|
0,09
|
0,4
|
356
|
965
|
476
|
Кабинет245А
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
5
|
5
|
0,035
|
1
|
623
|
1351
|
345
|
системный
блок
|
5
|
5
|
0,35
|
0,4
|
623
|
1351
|
1382
|
ксерокс
|
1
|
1
|
1,5
|
1
|
3,56
|
7,72
|
17
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
30
|
30
|
0,09
|
0,4
|
356
|
1158
|
1635
|
Кабинет246
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
4
|
4
|
0,035
|
1
|
26,7
|
57,9
|
12
|
системный
блок
|
4
|
4
|
0,35
|
0,4
|
26,7
|
57,9
|
47
|
Кондиционирование
|
|
|
|
|
|
|
|
кондиционер
|
1
|
1
|
2
|
1
|
89
|
0
|
178
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
8
|
8
|
0,09
|
1
|
267
|
772
|
748
|
Кабинет247
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
5
|
5
|
0,09
|
1
|
356
|
1158
|
681
|
Кабинет248
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
14
|
4
|
0,035
|
1
|
26,7
|
57,9
|
12
|
системный
блок
|
14
|
4
|
0,35
|
0,4
|
26,7
|
57,9
|
47
|
принтер
|
2
|
2
|
0,28
|
1
|
2,67
|
5,79
|
5
|
плотер
|
1
|
1
|
0,07
|
1
|
17,8
|
38,6
|
4
|
Кондиционирование:
|
|
|
|
|
|
|
|
кондиционер
|
1
|
1
|
2
|
1
|
89
|
0
|
178
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
чайник
|
1
|
1
|
1,5
|
1
|
7,387
|
16,019
|
35
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с КЛЛ
|
11
|
11
|
0,03125
|
0,7
|
356
|
1158
|
364
|
св-к
с ЛН
|
5
|
5
|
0,06
|
1
|
26,7
|
57,9
|
25
|
Кабинет249
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
1
|
1
|
0,035
|
1
|
133,5
|
289,5
|
15
|
системный
блок
|
1
|
1
|
0,35
|
0,4
|
133,5
|
289,5
|
59
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
9
|
9
|
0,1
|
0,4
|
178
|
772
|
342
|
ЭТАЖ
3
|
Кабинет300
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
4
|
4
|
0,035
|
1
|
356
|
772
|
158
|
системный
блок
|
4
|
4
|
0,35
|
0,4
|
356
|
772
|
632
|
принтер
|
1
|
1
|
0,28
|
1
|
44,5
|
96,5
|
Кондиционирование
|
|
|
|
|
|
|
|
вентилятор
|
1
|
1
|
0,05
|
1
|
133,5
|
0
|
7
|
Отопление:
|
|
|
|
|
|
|
|
обогреватель
|
1
|
1
|
2
|
1
|
0
|
93
|
186
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
чайник
|
1
|
1
|
1,5
|
1
|
10,68
|
23,16
|
51
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,1
|
1
|
445
|
772
|
487
|
Кабинет301
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
|
1
|
1
|
0,05
|
1
|
133,5
|
289,5
|
21
|
системный
блок
|
1
|
1
|
0,4
|
0,4
|
133,5
|
289,5
|
68
|
Лабораторное
оборудование:
|
|
|
|
|
|
|
|
УД2-12
|
2
|
2
|
0,02
|
1
|
267
|
579
|
34
|
МБС-10
|
3
|
3
|
0,04
|
0,8
|
267
|
579
|
81
|
выпрямитель
|
3
|
3
|
0,1
|
1
|
2848
|
579
|
1028
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
12
|
12
|
0,1
|
1
|
178
|
579
|
908
|
Кабинет302
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
1
|
1
|
0,035
|
1
|
445
|
965
|
49
|
системный
блок
|
1
|
1
|
0,35
|
0,4
|
445
|
965
|
197
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
12
|
11
|
0,1
|
1
|
356
|
1158
|
1665
|
Кабинет303
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
10
|
10
|
0,035
|
1
|
71,2
|
154,4
|
79
|
системный
блок
|
10
|
10
|
0,35
|
0,4
|
71,2
|
154,4
|
316
|
Принтер
|
2
|
2
|
0,28
|
1
|
44,5
|
96,5
|
79
|
сканер
|
1
|
1
|
0,002
|
1
|
22,25
|
48,25
|
0
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
8
|
8
|
0,09
|
1
|
178
|
579
|
545
|
Кабинет304
|
|
|
|
|
|
|
|
Лаб.
оборудование:
|
|
|
|
|
|
|
|
индикатор
|
1
|
1
|
0,02
|
1
|
35,6
|
77,2
|
2
|
генератор
сигналов
|
1
|
1
|
0,03
|
1
|
35,6
|
77,2
|
3
|
осцилограф
|
1
|
1
|
0,018
|
1
|
35,6
|
77,2
|
2
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
6
|
6
|
0,09
|
0,4
|
267
|
965
|
266
|
Кабинет305
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
1
|
1
|
0,035
|
1
|
356
|
772
|
39
|
системный
блок
|
1
|
1
|
0,35
|
0,4
|
356
|
772
|
158
|
принтер
|
1
|
1
|
0,28
|
1
|
2,67
|
5,79
|
2
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
холодильник
|
1
|
1
|
1,2
|
0,4
|
3648
|
5112
|
4205
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
6
|
6
|
0,1
|
0,4
|
356
|
1158
|
363
|
Кабинет306
|
|
|
|
|
|
|
|
Лабораторное
оборудование:
|
|
|
|
|
|
|
|
частотомер
|
1
|
1
|
0,06
|
0,9
|
35,6
|
77,2
|
6
|
ваттметр
измер-ый
|
1
|
1
|
0,035
|
1
|
35,6
|
77,2
|
4
|
вольтметр
|
2
|
2
|
0,018
|
1
|
35,6
|
77,2
|
4
|
радиостанции
|
1
|
1
|
0,02
|
1
|
35,6
|
77,2
|
2
|
генератор
сигналов
|
3
|
3
|
0,03
|
0,75
|
35,6
|
77,2
|
8
|
блок
питания
|
1
|
1
|
0,014
|
1
|
35,6
|
77,2
|
2
|
микровольтметр
|
3
|
3
|
0,05
|
1
|
35,6
|
77,2
|
17
|
измеритель
модуляции
|
3
|
3
|
0,03
|
1
|
35,6
|
77,2
|
10
|
радиостанц.
|
1
|
1
|
0,012
|
1
|
35,6
|
77,2
|
1
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
8
|
7
|
0,1
|
0,4
|
267
|
772
|
291
|
св-к
с ЛН
|
1
|
1
|
0,06
|
1
|
17,8
|
38,6
|
3
|
Кабинет307
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
10
|
10
|
0,035
|
1
|
106,8
|
231,6
|
118
|
системный
блок
|
10
|
10
|
0,35
|
0,4
|
106,8
|
231,6
|
474
|
Лабораторное
оборудование:
|
|
|
|
|
|
|
|
стабилизатор
|
1
|
1
|
1
|
66,75
|
144,75
|
13
|
индикатор
|
4
|
4
|
0,035
|
1
|
66,75
|
144,75
|
30
|
осцилограф
|
1
|
1
|
0,018
|
1
|
66,75
|
144,75
|
4
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
5
|
5
|
0,1
|
0,4
|
267
|
772
|
208
|
Кабинет308
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
2
|
2
|
0,035
|
1
|
89
|
193
|
20
|
системный
блок
|
2
|
2
|
0,35
|
0,4
|
89
|
193
|
79
|
сервер
|
1
|
1
|
0,35
|
0,4
|
801
|
1737
|
355
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,09
|
0,4
|
133,5
|
772
|
130
|
Кабинет309
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
9
|
9
|
0,035
|
1
|
35,6
|
77,2
|
36
|
системный
блок
|
9
|
9
|
0,35
|
0,4
|
35,6
|
77,2
|
142
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
10
|
8
|
0,1
|
0,4
|
178
|
675,5
|
273
|
Кабинет310
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
4
|
4
|
0,035
|
1
|
1,78
|
3,86
|
1
|
системный
блок
|
4
|
4
|
0,35
|
0,4
|
1,78
|
3,86
|
3
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
10
|
10
|
0,1
|
0,4
|
178
|
772
|
380
|
Кабинет311
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
90
|
84
|
0,1
|
0,4
|
356
|
1158
|
5087
|
Уборная
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛН
|
1
|
1
|
0,06
|
1
|
26,7
|
57,9
|
5
|
Кабинет311А
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
2
|
2
|
0,035
|
1
|
356
|
772
|
79
|
системный
блок
|
2
|
2
|
0,35
|
0,4
|
356
|
772
|
316
|
монитор
ЖК 17"
|
1
|
1
|
0,035
|
1
|
89
|
193
|
10
|
системный
блок
|
1
|
1
|
0,35
|
0,4
|
89
|
193
|
39
|
МФУ
|
1
|
1
|
0,5
|
1
|
14,863
|
32,231
|
24
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
чайник
|
1
|
1
|
1,5
|
1
|
7,387
|
16,019
|
35
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,09
|
0,4
|
267
|
772
|
150
|
Кабинет312
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
20
|
19
|
0,1
|
0,4
|
356
|
965
|
1004
|
Кабинет317
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
2
|
2
|
0,035
|
1
|
356
|
772
|
79
|
системный
блок
|
2
|
2
|
0,35
|
0,4
|
356
|
772
|
316
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
8
|
8
|
0,09
|
0,4
|
445
|
1254,5
|
489
|
Кабинет318
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
2
|
2
|
0,035
|
1
|
534
|
1158
|
118
|
системный
блок
|
2
|
2
|
0,35
|
0,4
|
534
|
1158
|
474
|
принтер
|
2
|
2
|
0,28
|
1
|
2,67
|
5,79
|
5
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
холодильник
|
1
|
1
|
0,15
|
0,4
|
2136
|
4632
|
406
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
2
|
2
|
0,1
|
0,4
|
534
|
1447,5
|
159
|
Кабинет318А
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
1
|
1
|
0,035
|
1
|
178
|
386
|
20
|
системный
блок
|
1
|
1
|
0,35
|
0,4
|
178
|
386
|
79
|
принтер
|
1
|
1
|
0,28
|
1
|
2,67
|
5,79
|
2
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
чайник
|
1
|
1
|
1,5
|
1
|
7,387
|
16,019
|
35
|
Отопление:
|
|
|
|
|
|
|
|
обогреватель
|
1
|
1
|
2,1
|
0,7
|
0
|
93
|
137
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,1
|
0,4
|
267
|
772
|
166
|
Кабинет319
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
1
|
1
|
0,1
|
1
|
133,5
|
579
|
71
|
св-к
с ЛН
|
1
|
1
|
0,075
|
1
|
89
|
193
|
21
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
8
|
8
|
0,1
|
0,4
|
356
|
1254,5
|
515
|
Кабинет321
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
6
|
6
|
0,1
|
0,4
|
178
|
772
|
228
|
Кабинет322
|
|
|
|
|
|
|
|
Лабораторное
оборудование:
|
|
|
|
|
|
|
|
частотомер
|
1
|
1
|
0,06
|
1
|
35,6
|
77,2
|
7
|
источник
питания
|
1
|
1
|
0,035
|
1
|
35,6
|
77,2
|
4
|
вольтметр
|
1
|
1
|
0,018
|
1
|
35,6
|
77,2
|
2
|
генератор
сигналов
|
2
|
2
|
0,03
|
1
|
35,6
|
77,2
|
7
|
осцилограф
|
1
|
1
|
0,018
|
1
|
66,75
|
144,75
|
4
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
2
|
2
|
0,035
|
1
|
71,2
|
154,4
|
16
|
системный
блок
|
2
|
2
|
0,35
|
0,4
|
71,2
|
154,4
|
63
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
8
|
8
|
0,1
|
1
|
178
|
772
|
760
|
Кабинет323
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
1
|
1
|
0,035
|
1
|
267
|
579
|
30
|
системный
блок
|
1
|
1
|
0,35
|
0,4
|
267
|
579
|
118
|
сканер
|
1
|
1
|
0,002
|
1
|
2,225
|
4,825
|
0
|
принтер
|
1
|
1
|
0,28
|
1
|
2,67
|
5,79
|
2
|
телевизор
|
1
|
1
|
0,075
|
1
|
29,66
|
64,33
|
7
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
холодильник
|
1
|
1
|
0,15
|
0,4
|
2136
|
4632
|
406
|
чайник
|
1
|
1
|
1,5
|
1
|
7,387
|
16,019
|
35
|
Отопление:
|
|
|
|
|
|
|
|
обогреватель
|
1
|
1
|
2,1
|
1
|
0
|
93
|
195
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
6
|
6
|
0,0225
|
0,4
|
445
|
1158
|
87
|
Кабинет324
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
1
|
1
|
0,035
|
1
|
267
|
579
|
30
|
системный
блок
|
1
|
1
|
0,35
|
0,4
|
267
|
579
|
118
|
проектор
|
1
|
1
|
0,081
|
1
|
89
|
193
|
23
|
Кондиционирование
|
|
|
|
|
|
|
|
кондиционер
|
1
|
1
|
1,075
|
0,7
|
89
|
0
|
67
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
21
|
21
|
0,1
|
0,4
|
356
|
965
|
1110
|
Кабинет327
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
4
|
4
|
0,035
|
1
|
801
|
1737
|
355
|
системный
блок
|
4
|
4
|
0,35
|
0,4
|
801
|
1737
|
1421
|
принтер
|
2
|
2
|
1,1
|
1
|
44,5
|
96,5
|
310
|
принтер
лазерн.
|
1
|
1
|
1,16
|
1
|
44,5
|
96,5
|
164
|
сканер
|
1
|
1
|
0,002
|
1
|
22,25
|
48,25
|
0
|
сервер
|
1
|
1
|
0,75
|
1
|
32,15
|
37,88
|
215
|
сервер
|
1
|
1
|
0,32
|
0,65
|
2136
|
4632
|
1408
|
Кондиционирование
|
|
|
|
|
|
|
|
кондиционер
|
1
|
1
|
1,075
|
0,7
|
89
|
0
|
67
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
чайник
|
1
|
1
|
1,5
|
1
|
7,387
|
16,019
|
35
|
микроволновая
печь
|
1
|
1
|
1,15
|
1
|
4,56
|
6,39
|
13
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,045
|
0,4
|
445
|
1737
|
157
|
наст.
лампа
|
2
|
2
|
0,1375
|
1
|
17,8
|
38,6
|
16
|
Кабинет329
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
1
|
1
|
0,035
|
1
|
356
|
772
|
39
|
системный
блок
|
1
|
1
|
0,35
|
0,4
|
356
|
772
|
158
|
принтер
|
1
|
1
|
1,1
|
1
|
2,67
|
5,79
|
9
|
ксерокс
|
1
|
1
|
1,5
|
1
|
3,56
|
7,72
|
17
|
Кондиционирование
|
|
|
|
|
|
|
|
кондиционер
|
1
|
1
|
1,075
|
0,7
|
89
|
67
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,09
|
0,4
|
445
|
1351
|
259
|
наст.
лампа
|
1
|
1
|
0,11
|
1
|
17,8
|
38,6
|
6
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
холодильник
|
1
|
1
|
0,15
|
0,4
|
2136
|
4632
|
406
|
Кабинет329А-330
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
5
|
5
|
0,035
|
1
|
534
|
1158
|
296
|
системный
блок
|
5
|
5
|
0,35
|
0,4
|
534
|
1158
|
1184
|
принтер
|
5
|
5
|
1,1
|
1
|
3,56
|
7,72
|
62
|
Кондиционирование
|
|
|
|
|
|
|
|
кондиционер
|
2
|
2
|
1,075
|
0,7
|
89
|
0
|
134
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
чайник
|
1
|
1
|
1,5
|
1
|
7,387
|
16,019
|
35
|
микроволновая
печь
|
1
|
1
|
1,15
|
1
|
4,56
|
6,39
|
13
|
Отопление:
|
|
|
|
|
|
|
|
обогреватель
|
2
|
2
|
2,1
|
0,7
|
0
|
93
|
273
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
3
|
3
|
0,1
|
0,4
|
445
|
1351
|
216
|
наст.
лампа
|
2
|
2
|
0,11
|
1
|
17,8
|
38,6
|
12
|
св-к
с ЛЛ
|
3
|
3
|
0,09
|
0,4
|
445
|
1351
|
194
|
Кабинет330А
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
2
|
2
|
0,035
|
1
|
712
|
1544
|
158
|
системный
блок
|
2
|
2
|
0,35
|
0,4
|
712
|
1544
|
632
|
принтер
|
5
|
5
|
1,1
|
1
|
2,67
|
5,79
|
47
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,09
|
0,4
|
534
|
1544
|
299
|
Кабинет331
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
21
|
20
|
0,1
|
0,4
|
356
|
1158
|
1211
|
Кабинет332
|
|
|
|
|
|
|
|
Лабораторное
оборудование:
|
|
|
|
|
|
|
|
стенд
лаб.
|
4
|
4
|
0,012
|
1
|
35,6
|
77,2
|
5
|
стенд
лаб.
|
3
|
3
|
0,03
|
1
|
35,6
|
77,2
|
10
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
21
|
20
|
0,1
|
0,4
|
356
|
965
|
1057
|
Кабинет333
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
1
|
1
|
0,035
|
1
|
178
|
289,5
|
16
|
системный
блок
|
1
|
1
|
0,35
|
0,4
|
178
|
289,5
|
65
|
дупликатор
|
2
|
2
|
0,23
|
1
|
44,5
|
96,5
|
65
|
принтер
|
1
|
1
|
1,1
|
1
|
13,35
|
28,95
|
47
|
ламинатор
|
1
|
1
|
3,37
|
1
|
8,9
|
19,3
|
95
|
степлер
рапид
|
1
|
1
|
0,5
|
1
|
26,7
|
57,9
|
42
|
термоклей
|
1
|
1
|
0,65
|
1
|
17,8
|
38,6
|
37
|
Кондиционирование:
|
|
|
|
|
|
|
|
кондиционер
|
1
|
1
|
1,075
|
0,7
|
89
|
0
|
67
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
10
|
10
|
0,09
|
1
|
267
|
965
|
1109
|
Кабинет334
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
4
|
4
|
0,035
|
1
|
356
|
772
|
158
|
системный
блок
|
4
|
4
|
0,35
|
0,4
|
356
|
772
|
632
|
принтер
|
3
|
3
|
1,1
|
1
|
2,67
|
5,79
|
28
|
Кондиционирование
|
|
|
|
|
|
|
|
кондиционер
|
1
|
1
|
1,075
|
0,7
|
89
|
0
|
67
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
чайник
|
1
|
1
|
1,5
|
1
|
7,387
|
16,019
|
35
|
микроволновая
печь
|
1
|
1
|
1,15
|
0,4
|
4,56
|
6,39
|
5
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
9
|
9
|
0,09
|
0,4
|
356
|
965
|
428
|
св-к
с ЛЛ
|
3
|
3
|
0,1
|
0,4
|
356
|
965
|
159
|
Кабинет335
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
5
|
5
|
0,035
|
1
|
133,5
|
289,5
|
74
|
системный
блок
|
5
|
5
|
0,35
|
0,4
|
133,5
|
289,5
|
296
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
10
|
0,09
|
0,4
|
267
|
772
|
374
|
Кабинет336
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
2
|
1
|
0,035
|
1
|
445
|
965
|
49
|
системный
блок
|
2
|
1
|
0,35
|
0,4
|
445
|
965
|
197
|
принтер
|
2
|
2
|
1,1
|
1
|
2,67
|
5,79
|
19
|
плотер
|
1
|
1
|
1
|
1
|
35,6
|
77,2
|
113
|
принтер
лазерн.
|
1
|
1
|
1,5
|
1
|
22,25
|
48,25
|
106
|
сканер
|
1
|
1
|
0,002
|
1
|
2,225
|
4,825
|
0
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
8
|
8
|
0,09
|
0,4
|
445
|
965
|
406
|
Кабинет337
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
проектор
|
1
|
1
|
0,081
|
1
|
89
|
193
|
23
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
24
|
24
|
0,09
|
0,4
|
311,5
|
772
|
936
|
Кабинет338А
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
принтер
|
1
|
1
|
1,1
|
1
|
2,67
|
5,79
|
9
|
факс
|
1
|
1
|
0,01
|
1
|
3,04
|
4,26
|
0
|
ноутбук
15,6"
|
1
|
1
|
0,06
|
1
|
356
|
772
|
68
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛН
|
2
|
2
|
0,1
|
1
|
356
|
965
|
264
|
Кабинет339
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
2
|
2
|
0,035
|
1
|
356
|
965
|
92
|
системный
блок
|
2
|
2
|
0,35
|
0,4
|
356
|
965
|
370
|
принтер
|
1
|
1
|
1,1
|
1
|
2,67
|
5,79
|
9
|
Бытовое
обору-ние:
|
|
|
|
|
|
|
|
чайник
|
1
|
1
|
1,5
|
1
|
7,387
|
16,019
|
35
|
Отопление:
|
|
|
|
|
|
|
|
обогреватель
|
2
|
2
|
2,1
|
1
|
0
|
93
|
391
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
8
|
7
|
0,1
|
0,4
|
356
|
965
|
370
|
Кабинет340
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
1
|
1
|
0,035
|
1
|
133,5
|
289,5
|
15
|
системный
блок
|
1
|
1
|
0,35
|
0,4
|
133,5
|
289,5
|
59
|
проектор
|
1
|
1
|
0,081
|
1
|
89
|
193
|
23
|
телевизор
|
4
|
4
|
0,085
|
1
|
53,4
|
115,8
|
58
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
5
|
5
|
0,09
|
1
|
356
|
965
|
594
|
Кабинет341
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
5
|
5
|
0,09
|
0,4
|
356
|
965
|
238
|
Кабинет342
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
ноутбук
|
4
|
4
|
0,06
|
1
|
356
|
772
|
271
|
принтер
|
2
|
2
|
1,1
|
1
|
2,67
|
5,79
|
19
|
МФУ
|
1
|
1
|
0,6
|
1
|
14,863
|
32,231
|
28
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
кофемашина
|
1
|
1
|
1,45
|
1
|
8,01
|
17,37
|
37
|
Кондиционирование
|
|
|
|
|
|
|
|
кондиционер
|
1
|
1
|
1,075
|
0,7
|
89
|
0
|
67
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛН
|
6
|
6
|
0,1
|
1
|
356
|
1061,5
|
851
|
Кабинет343
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
70
|
68
|
0,09
|
0,4
|
311,5
|
965
|
3125
|
ЭТАЖ
4
|
Кабинет400
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
10
|
10
|
0,035
|
1
|
133,5
|
289,5
|
148
|
системный
блок
|
10
|
10
|
0,35
|
0,4
|
133,5
|
289,5
|
592
|
проектор
|
1
|
1
|
0,081
|
1
|
89
|
193
|
23
|
Кондиционирование
|
|
|
|
|
|
|
|
кондиционер
|
1
|
1
|
1,075
|
0,7
|
89
|
0
|
67
|
Освещение:
|
|
|
|
|
|
|
|
Продолжение
таблицы А.1
|
св-к
с ЛЛ
|
10
|
10
|
0,09
|
0,4
|
267
|
868,5
|
409
|
Кабинет402
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
10
|
10
|
0,035
|
1
|
178
|
386
|
197
|
системный
блок
|
10
|
10
|
0,35
|
0,4
|
178
|
790
|
телевизор
|
1
|
1
|
0,085
|
1
|
44,5
|
96,5
|
12
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
10
|
10
|
0,09
|
0,4
|
311,5
|
772
|
390
|
Кабинет404
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
9
|
9
|
0,035
|
1
|
267
|
579
|
266
|
системный
блок
|
9
|
9
|
0,35
|
0,4
|
267
|
579
|
1066
|
проектор
|
1
|
1
|
0,081
|
1
|
89
|
193
|
23
|
Кондиционирование
|
|
|
|
|
|
|
|
кондиционер
|
1
|
1
|
1,075
|
1
|
89
|
0
|
96
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
10
|
10
|
0,09
|
0,4
|
267
|
868,5
|
409
|
Кабинет405
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
проектор
|
1
|
1
|
0,081
|
1
|
89
|
193
|
23
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
14
|
14
|
0,09
|
0,4
|
400,5
|
868,5
|
640
|
Кабинет406
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
1
|
1
|
0,035
|
1
|
133,5
|
289,5
|
15
|
системный
блок
|
1
|
1
|
0,35
|
0,4
|
133,5
|
289,5
|
59
|
проектор
|
1
|
1
|
0,081
|
1
|
133,5
|
289,5
|
34
|
планшет
|
1
|
1
|
0,032
|
1
|
89
|
193
|
9
|
Кондиционирование
|
|
|
|
|
|
|
|
кондиционер
|
1
|
1
|
1,075
|
0,7
|
89
|
0
|
67
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
14
|
14
|
0,09
|
0,4
|
356
|
868,5
|
617
|
Кабинет407
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
8
|
8
|
0,09
|
0,4
|
178
|
675,5
|
246
|
Кабинет408
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
10
|
10
|
0,1
|
0,4
|
267
|
868,5
|
454
|
Кабинет409
|
|
|
|
|
|
|
|
Технолог.обор-ние:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
14
|
14
|
0,035
|
1
|
142,4
|
308,8
|
221
|
системный
блок
|
14
|
14
|
0,35
|
0,4
|
142,4
|
308,8
|
884
|
проектор
|
1
|
1
|
0,081
|
1
|
133,5
|
289,5
|
34
|
планшет
|
1
|
1
|
0,035
|
1
|
133,5
|
289,5
|
15
|
Кондиционирование
|
|
|
|
|
|
|
|
кондиционер
|
1
|
1
|
1,075
|
1
|
89
|
0
|
96
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
8
|
8
|
0,09
|
1
|
133,5
|
579
|
513
|
Кабинет411
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
14
|
14
|
0,035
|
1
|
142,4
|
308,8
|
221
|
системный
блок
|
14
|
14
|
0,35
|
0,4
|
142,4
|
308,8
|
884
|
принтер
|
1
|
1
|
1,1
|
1
|
2,67
|
5,79
|
9
|
сканер
|
1
|
1
|
0,002
|
1
|
2,225
|
4,825
|
0
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
кофемашина
|
1
|
1
|
1,05
|
1
|
12,616
|
17,679
|
32
|
чайник
|
1
|
1
|
1,5
|
1
|
7,387
|
16,019
|
35
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛН
|
3
|
3
|
0,06
|
1
|
267
|
579
|
152
|
св-к
с ЛН
|
1
|
1
|
0,1
|
1
|
267
|
579
|
85
|
Кабинет411А
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
2
|
2
|
0,1
|
0,4
|
178
|
965
|
91
|
Кабинет412
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
21
|
20
|
0,09
|
0,4
|
356
|
965
|
951
|
Кабинет415
|
|
|
|
|
|
|
|
Кондиционирование
|
|
|
|
|
|
|
|
кондиционер
|
1
|
1
|
1,075
|
0,7
|
89
|
0
|
67
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
18
|
18
|
0,09
|
0,4
|
267
|
868,5
|
736
|
Кабинет416
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
9
|
9
|
0,035
|
1
|
178
|
386
|
178
|
системный
блок
|
9
|
9
|
0,35
|
0,4
|
178
|
386
|
711
|
проектор
|
1
|
1
|
0,081
|
1
|
133,5
|
289,5
|
34
|
плазма
|
1
|
1
|
0,15
|
1
|
133,5
|
289,5
|
63
|
Кондиционирование
|
|
|
|
|
|
|
|
кондиционер
|
1
|
1
|
0,7
|
89
|
0
|
67
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
10
|
10
|
0,09
|
0,4
|
267
|
772
|
374
|
Кабинет417
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
13
|
13
|
0,035
|
1
|
267
|
579
|
385
|
системный
блок
|
13
|
13
|
0,35
|
0,4
|
267
|
579
|
1540
|
монитор
ЖК 17"
|
1
|
1
|
0,035
|
1
|
89
|
193
|
10
|
системный
блок
|
1
|
1
|
0,35
|
0,4
|
89
|
193
|
39
|
принтер
|
2
|
2
|
1,1
|
1
|
2,67
|
5,79
|
19
|
ксерокс
|
1
|
1
|
1,5
|
1
|
3,56
|
7,72
|
17
|
Кондиционирование
|
|
|
|
|
|
|
|
кондиционер
|
1
|
1
|
1,075
|
0,7
|
89
|
0
|
67
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
холодильник
|
1
|
1
|
0,63
|
0,4
|
2136
|
4632
|
1706
|
чайник
|
1
|
1
|
1,1
|
1
|
7,387
|
16,019
|
26
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
10
|
10
|
0,09
|
0,4
|
267
|
772
|
374
|
Кабинет417А
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
1
|
1
|
0,035
|
1
|
267
|
579
|
30
|
системный
блок
|
1
|
1
|
0,35
|
0,4
|
267
|
579
|
118
|
принтер
|
1
|
1
|
1,1
|
1
|
2,67
|
5,79
|
9
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
2
|
2
|
0,09
|
0,4
|
356
|
965
|
95
|
Кабинет419
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
1
|
1
|
0,035
|
1
|
712
|
1544
|
79
|
системный
блок
|
1
|
1
|
0,35
|
0,4
|
712
|
1544
|
316
|
принтер
|
2
|
2
|
1,1
|
1
|
2,67
|
5,79
|
19
|
сканер
|
1
|
1
|
0,002
|
1
|
2,225
|
4,825
|
0
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
8
|
8
|
0,1
|
0,4
|
311,5
|
772
|
347
|
Кабинет420
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
8
|
5
|
0,09
|
0,4
|
445
|
1061,5
|
271
|
Кабинет421
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
1
|
1
|
0,035
|
1
|
133,5
|
289,5
|
15
|
системный
блок
|
1
|
1
|
0,35
|
0,4
|
133,5
|
289,5
|
59
|
телевизор
|
1
|
1
|
0,085
|
1
|
44,5
|
38,6
|
7
|
Продолжение
таблицы А.1
|
проектор
|
1
|
1
|
0,081
|
1
|
133,5
|
289,5
|
34
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
21
|
21
|
0,09
|
0,4
|
445
|
1061,5
|
1139
|
Кабинет424
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
3
|
3
|
0,035
|
1
|
445
|
965
|
148
|
системный
блок
|
3
|
3
|
0,35
|
0,4
|
445
|
965
|
592
|
принтер
|
1
|
1
|
1,1
|
1
|
2,67
|
5,79
|
9
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
холодильник
|
1
|
1
|
0,63
|
0,4
|
2136
|
4632
|
1706
|
микроволновая
печь
|
1
|
1
|
1,15
|
1
|
12,616
|
17,679
|
35
|
Кондиционирование
|
|
|
|
|
|
|
|
кондиционер
|
1
|
1
|
1,075
|
0,7
|
89
|
0
|
67
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
2
|
2
|
0,09
|
1
|
356
|
1061,5
|
255
|
Кабинет425
|
|
|
|
|
|
|
|
Лабораторное
оборудование:
|
|
|
|
|
|
|
|
установка
лаб.
|
4
|
4
|
0,3
|
1
|
106,8
|
255,6
|
435
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
3
|
3
|
0,1
|
0,4
|
267
|
868,5
|
136
|
Кабинет426
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
3
|
2
|
0,09
|
0,4
|
267
|
868,5
|
82
|
Кабинет427
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
3
|
2
|
0,035
|
1
|
445
|
965
|
99
|
системный
блок
|
2
|
2
|
0,35
|
0,4
|
445
|
965
|
395
|
МФУ
|
1
|
1
|
0,5
|
1
|
14,863
|
32,231
|
24
|
сервер
|
1
|
1
|
0,32
|
2136
|
4632
|
1083
|
Кондиционирование
|
|
|
|
|
|
|
|
кондиционер
|
1
|
1
|
1,075
|
0,7
|
89
|
0
|
67
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
микроволновая
печь
|
1
|
1
|
1,15
|
1
|
12,616
|
17,679
|
35
|
чайник
|
1
|
1
|
1,1
|
1
|
7,387
|
16,019
|
26
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
2
|
2
|
0,09
|
0,4
|
356
|
1061,5
|
102
|
Кабинет427А
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
1
|
1
|
0,035
|
1
|
178
|
386
|
20
|
системный
блок
|
1
|
1
|
0,35
|
0,4
|
178
|
386
|
79
|
принтер
|
1
|
1
|
1,1
|
1
|
2,67
|
5,79
|
9
|
ксерокс
|
1
|
1
|
1,5
|
1
|
3,56
|
7,72
|
17
|
факс
|
1
|
1
|
0,01
|
1
|
3,04
|
4,26
|
0
|
Кондиционирование:
|
|
|
|
|
|
|
|
кондиционер
|
1
|
1
|
1,075
|
0,7
|
89
|
0
|
67
|
Отопление:
|
|
|
|
|
|
|
|
обогреватель
|
2
|
2
|
2,1
|
0,7
|
0
|
93
|
273
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
холодильник
|
1
|
1
|
0,63
|
0,4
|
2136
|
4632
|
1706
|
чайник
|
1
|
1
|
1,1
|
1
|
7,387
|
16,019
|
26
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
2
|
2
|
0,09
|
0,4
|
356
|
1158
|
109
|
Кабинет428
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
9
|
9
|
0,035
|
1
|
267
|
579
|
266
|
системный
блок
|
9
|
9
|
0,35
|
0,4
|
267
|
579
|
1066
|
сервер
|
1
|
1
|
0,3
|
1
|
2136
|
4632
|
2030
|
Кондиционирование:
|
|
|
|
|
|
|
|
кондиционер
|
1
|
1
|
1,075
|
0,7
|
89
|
0
|
67
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
9
|
7
|
0,1
|
0,4
|
356
|
1158
|
424
|
Кабинет428А
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
2
|
2
|
0,035
|
1
|
356
|
772
|
79
|
системный
блок
|
2
|
2
|
0,35
|
0,4
|
356
|
772
|
316
|
принтер
|
1
|
1
|
1,1
|
1
|
2,67
|
5,79
|
9
|
ксерокс
|
1
|
1
|
1,5
|
1
|
3,56
|
7,72
|
17
|
плотер
|
1
|
1
|
1
|
1
|
35,6
|
77,2
|
113
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
микроволновая
печь
|
1
|
1
|
1,15
|
1
|
12,616
|
17,679
|
35
|
чайник
|
1
|
1
|
1,1
|
1
|
7,387
|
16,019
|
26
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
2
|
2
|
0,1
|
0,4
|
400,5
|
1158
|
125
|
Кабинет428Б
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
Продолжение
таблицы А.1
|
монитор
ЖК 17"
|
1
|
1
|
0,035
|
1
|
89
|
193
|
10
|
системный
блок
|
1
|
1
|
0,35
|
0,4
|
89
|
193
|
39
|
принтер
|
1
|
1
|
1,1
|
1
|
2,67
|
5,79
|
9
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
чайник
|
1
|
1
|
1,1
|
1
|
7,387
|
16,019
|
26
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
2
|
2
|
0,1
|
0,4
|
267
|
965
|
99
|
Кабинет429
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
8
|
8
|
0,09
|
0,4
|
178
|
675,5
|
246
|
Кабинет430
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
8
|
8
|
0,09
|
0,4
|
267
|
965
|
355
|
Кабинет431
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
1
|
1
|
0,035
|
1
|
356
|
772
|
39
|
системный
блок
|
1
|
1
|
0,35
|
0,4
|
356
|
772
|
158
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
8
|
8
|
0,09
|
0,4
|
311,5
|
965
|
368
|
Кабинет432
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
10
|
10
|
0,09
|
0,4
|
267
|
772
|
374
|
Кабинет433
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
старого образца
|
12
|
12
|
0,073
|
1
|
71,2
|
154,4
|
198
|
системный
блок
|
12
|
0,35
|
0,4
|
71,2
|
154,4
|
379
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,09
|
0,4
|
267
|
965
|
177
|
Кабинет434
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
2
|
2
|
0,04
|
1
|
534
|
1158
|
135
|
системный
блок
|
2
|
2
|
0,35
|
0,4
|
534
|
1158
|
474
|
Принтер
|
1
|
1
|
1,1
|
1
|
2,67
|
5,79
|
9
|
ксерокс
|
1
|
1
|
1,5
|
1
|
3,56
|
7,72
|
17
|
сканер
|
1
|
1
|
0,002
|
1
|
2,225
|
4,825
|
0
|
Бытовое
оборудование:
|
|
|
|
|
|
|
|
холодильник
|
1
|
1
|
0,63
|
0,4
|
2136
|
4632
|
1706
|
чайник
|
1
|
1
|
1,1
|
1
|
7,387
|
16,019
|
26
|
Продолжение
таблицы А.1
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,09
|
0,4
|
356
|
1158
|
218
|
Кабинет435
|
|
|
|
|
|
|
|
Технологическое
оборудование:
|
|
|
|
|
|
|
|
монитор
ЖК 17"
|
3
|
3
|
0,04
|
1
|
356
|
772
|
135
|
системный
блок
|
3
|
3
|
0,35
|
0,4
|
356
|
772
|
474
|
принтер
|
1
|
1
|
1,1
|
1
|
2,67
|
5,79
|
9
|
сканер
|
1
|
1
|
0,002
|
1
|
2,225
|
4,825
|
0
|
МФУ
|
1
|
1
|
0,5
|
1
|
14,863
|
32,231
|
24
|
Отопление:
|
|
|
|
|
|
|
|
обогреватель
|
2
|
2
|
2,1
|
0,7
|
0
|
93
|
273
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
4
|
4
|
0,1
|
1
|
311,5
|
772
|
433
|
Кабинет436
|
|
|
|
|
|
|
|
Освещение:
|
|
|
|
|
|
|
|
св-к
с ЛЛ
|
20
|
16
|
0,09
|
1
|
267
|
965
|
1774
|
|
|
|
|
|
|
|
264608
|
Освещение
коридоров:
|
|
|
|
|
|
|
|
Наименование
|
Количество
(установлен-ное)
|
Количество
(в работе)
|
Мощ-ность
|
Коэф-т
использования
|
Количество
часов работы
|
Установленная
мощность, кВт
|
Потребление
в год, кВтч
|
|
|
|
|
|
|
|
|
1
эт. Холл
|
21
|
16
|
0,08
|
1
|
5110
|
1,28
|
6541
|
1
эт. Коридор к ауд. 141
|
8
|
5
|
0,08
|
1
|
5110
|
0,4
|
2044
|
|
12
|
12
|
0,08
|
1
|
5110
|
0,96
|
4906
|
1
эт. Гардероб
|
16
|
8
|
0,08
|
1
|
3890
|
0,64
|
2490
|
1
эт. Пр. блок. Коридор
|
12
|
8
|
0,08
|
1
|
5110
|
0,64
|
3270
|
1
эт. Пр. блок. Туалет
|
4
|
3
|
0,08
|
1
|
2982
|
0,24
|
716
|
1
эт. Лев. блок. Коридор
|
9
|
7
|
0,08
|
1
|
5560
|
0,56
|
3114
|
1
эт. Лев. блок. Туалет
|
2
|
1
|
0,08
|
1
|
2982
|
0,08
|
239
|
2
эт. Пр. блок. Коридор
|
19
|
13
|
0,08
|
1
|
4046
|
1,04
|
4208
|
2
эт. Пр. блок. Туалет
|
4
|
3
|
0,08
|
1
|
2982
|
0,24
|
716
|
2
эт. Холл
|
12
|
11
|
0,036
|
0,5
|
2982
|
0,396
|
1181
|
2
эт. Коридор к ауд.
|
10
|
5
|
0,08
|
1
|
2982
|
0,4
|
1193
|
Продолжение
таблицы А.1
|
200
|
7
|
7
|
0,08
|
1
|
2982
|
0,56
|
1670
|
2
эт. Лев. блок. Коридор
|
10
|
8
|
0,08
|
1
|
5560
|
0,64
|
3558
|
2
эт. Лев. блок. Туалет
|
2
|
1
|
0,08
|
1
|
2982
|
0,08
|
239
|
3
эт. Лев. блок. Коридор
|
13
|
9
|
0,09
|
1
|
5560
|
0,81
|
4504
|
|
2
|
2
|
0,08
|
1
|
5110
|
0,16
|
818
|
3
эт. Лев. блок. Туалет
|
2
|
2
|
0,08
|
1
|
2982
|
0,16
|
477
|
3
эт. Холл
|
12
|
7
|
0,08
|
1
|
2982
|
0,56
|
1670
|
3
эт. Пр. блок. Коридор
|
22
|
18
|
0,08
|
1
|
4046
|
1,44
|
5826
|
3
эт. Пр. блок. Туалет
|
4
|
3
|
0,08
|
1
|
2982
|
0,24
|
716
|
4
эт. Лев. блок. Коридор
|
16
|
13
|
0,036
|
0,5
|
5560
|
0,468
|
2602
|
4
эт. Лев. блок. Туалет
|
2
|
1
|
0,08
|
1
|
2982
|
0,08
|
239
|
4
эт. Холл
|
13
|
13
|
0,036
|
5110
|
0,468
|
2391
|
4
эт. Пр. блок. Коридор
|
20
|
20
|
0,036
|
0,5
|
5470
|
0,72
|
3938
|
4
эт. Пр. блок. Туалет
|
4
|
3
|
0,08
|
1
|
2982
|
0,24
|
716
|
Лестница
Центр
|
21
|
19
|
0,08
|
1
|
2982
|
1,52
|
4533
|
Лестница
ЛБ
|
4
|
3
|
0,08
|
1
|
5560
|
0,24
|
1334
|
Лестница
ПБ
|
8
|
6
|
0,08
|
1
|
5560
|
0,48
|
2669
|
Переход
в Главный Корпус
|
4
|
4
|
0,08
|
1
|
2982
|
0,32
|
954
|
|
27
|
20
|
0,08
|
1
|
6600
|
1,6
|
10560
|
