Федеральное агентство по образованию

Государственное образовательное учреждение

высшего профессионального образования











КУРСОВОЙ ПРОЕКТ

по дисциплине: «Технологические процессы ремонта и диагностики»

на тему:

Разработка технологического процесса текущего ремонта жидкостного насоса автомобиля ВАЗ-2109











Иваново 2008


Исходные данные


1 Марка автомобиля - ВАЗ-2109

2 Количество автомобилей - Аи=60

3 Климатический район – умеренно-холодный

4 Категория условия эксплуатации – II

5 Среднесуточный пробег – Lcc=210 км

6 Коэффициент технической готовности – αт=0,83


Содержание


Введение

1. Технологическая часть

1.1 Техническая характеристика автомобиля

1.2 Техническая характеристика насоса охлаждающей жидкости

1.3 Перечень работ по ТР

1.4 Расчет объема работ по ТР ВАЗ-2109

1.5 Распределение трудоемкости по видам работ

1.6 Определение числа производственных рабочих

2.Организационная часть

2.1 Выбор и обоснование метода организации технологического процесса

2.2 Подбор технологического оборудования

2.3 Расчет площади агрегатного цеха

2.4 Разработка технологической карты

Заключение

Библиографический список


Введение


Автомобильный транспорт развивается качественно и количественно бурными темпами. В настоящее время ежегодный прирост мирового парка автомобилей равен 30-32 млн. единиц, а его численность - более 400 млн. единиц. Каждые четыре из пяти автомобилей общего мирового парка -легковые и на их долю приходится более 60% пассажиров, перевозимых всеми видами транспорта.

Помимо тех неоспоримых удобств, которые легковой автомобиль создает в жизни человека, очевидно общественное значение массового пользования личными автомобилями: увеличивается скорость сообщения при поездках; сокращается число штатных водителей; облегчается доставка городского населения в места массового отдыха, на работу и т.д.

Однако процесс автомобилизации не ограничивается только увеличением парка автомобилей. Быстрые темпы развития автотранспорта обусловили определенные проблемы, для решения которых требуется научный подход и значительные материальные затраты. Основным из них являются: увеличение пропускной способности улиц, строительство дорог и их благоустройство, организация стоянок и гаражей, обеспечение безопасности движения и охраны окружающей среды, строительство станций технического обслуживания автомобилей, складов, автозаправочных станций и других предприятий.

Система автотехобслуживания в настоящее время идет достаточно мощный производственный потенциал. Дальнейшее укрепление этой системы должно предусматривать не только ввод в эксплуатацию новых объектов, но и реконструкцию старых объектов, интенсификацию производства, рост производительности труда и фондоотдачи, улучшение качества услуг за счет широкого внедрения новой техники и передовой технологии, рациональных форм и методов организации производства и труда.

Важнейшим направлением совершенствования ТО и ремонта легковых автомобилей являются: применение прогрессивных технологических процессов; совершенствование организации и управления производственной деятельностью; повышение эффективности использования основных производственных фондов и снижение трудоемкости отрасли; применение новых, более совершенных в технической и строительной части проектов и реконструкция действующих станций технического обслуживания автомобилей с учетом фактической потребности по видам работ, а также возможности их дальнейшего поэтапного развития; повышение гарантированности качества услуг и разработка мероприятий материального и морального стимулирования его обеспечения.

Автомобильный транспорт постоянно развивается. Расширяется применение на легковых автомобилях газобаллонных установок. Это предъявляет повышенные требования к улучшению условий труда, санитарно-гигиенического обслуживания работников станций технического обслуживания, к обеспечению их безопасности и сохранению здоровья в процессе труда.

Управление производственной деятельностью станций техобслуживания, улучшение условий труда, повышение эффективности трудозатрат и использование основных производственных фондов при рациональных затратах ресурсов также является одной из актуальных задач технической эксплуатации автотранспортных средств.



1 Технологическая часть

1.1 Техническая характеристика автомобиля



Техническая характеристика автомобиля ВАЗ-2109

Показатели

ВАЗ-2109

Общие данные

Количество мест

5

Количество мест при сложенном заднем сиденье

2

Полезная масса, кг

425

Масса перевозимого груза, кг:

при четырех пассажирах

50

при одном пассажире

275

Снаряженная масса автомобиле, кг

915

Габаритные размеры автомобиля со снаряженной массой при статическом радиусе шин 260 мм, мм:

длина

4006

ширина

1620

высота

1402

Просвет автомобиля с полной массой при статическом радиусе шин 260 мм, не менее,мм:

до картера сцепления

160

до поддона картера двигателя

170

Внешний наименьший радиус поворота по оси следа переднего колеса, м

5

Максимальная скорость, км/ч

148

Время разгона с места с переключением передач до скорости 100 км/ч, с:

с полной массой

18

с одним пассажиром

16

Расход топлива на 100 км пути в летнее время, с полной массой, для пятиступенчатой коробки передач, не менее, л:

при скорости 90 км/ч на пятой передаче

5,7

при скорости 120 км/ч на пятой передаче

7,8

для городского цикла

8,4


Максимальный подъем, преодолеваемый автомобилем с полной массой на участке сухого, ровного и твердого грунта без разгона на первой передаче, для обкатанного автомобиля с приработанным двигателем при протяженности подъема не менее двойной длины автомобиля, %

34

Тормозной путь автомобиля с полной массой со скорости 80 км/ч на горизонтальном участке сухого, ровного асфальтированного шоссе, не более, м:

при использовании рабочей тормозной системы

38

при использовании запасной тормозной системы (одного из контуров рабочей системы)

85

Полная масса буксируемого прицепа, кг:

не оборудованного тормозами

300

оборудованного тормозами

750

Двигатель

Модель

2108

Тип

Четырехтактный, бензиновый, карбюраторный

Число и расположение цилиндров

4 в ряд

Диаметр цилиндра и ход поршня, мм

76х71

Рабочий объем, л

1,3

Степень сжатия

9,9

Номинальная мощность при частоте вращения коленчатого вала 5600 мин-1, кВт (л.с.)

46,6 (63,4)

Максимальный крутящий момент, Н*м (кгс*м)

94,8 (9,66)

Частота вращения коленчатого вала при максимальном крутящем моменте, мин-1

3400

Порядок работы цилиндров

1-3-4-2

Массовая доля окиси углерода (СО) в отработавших газах на режиме холостого хода, не более, %

1,5

Трансмиссия

Передаточные числа коробки передач:

первая передача

3,636

вторая передача

1,95

третья передача

1,357

четвертая передача

0,941

пятая передача

0,784

задний ход

3,53

главная передача

3,9



1.2 Техническая характеристика насоса охлаждающей жидкости


Насос охлаждающей жидкости 27 центробежного типа (рис 1, рис 2). Корпус 30 насоса изготавливается из сплава алюминия, валик 34 устанавливается в двухрядном шариковом подшипнике 32, который в корпусе стопорится винтом 31. Чтобы винт не ослабевал, контуры гнезда стопорного винта расчеканиваются после сборки. Подшипник не имеет внутренней обоймы, роль обоймы выполняет валик насоса. При сборке подшипник заполняется смазкой Литол-24 и в дальнейшем не смазывается, исключая некоторых конструкций насоса разных производителей. На передний конец валика напрессовывается зубчатый шкив 33, на задний крыльчатка 36. Зубчатый шкив изготавливается из металлокерамической композиции. К торцу крыльчатки. закаленному токами высокий частоты, на глубину 2-3 мм прижимается упорное уплотнительное кольцо 29 сальника 35, изготовленное из графитовой композиции. Сальник неразборный, запрессовывается в корпус насоса и предотвращает подтекание охлаждающей жидкости.

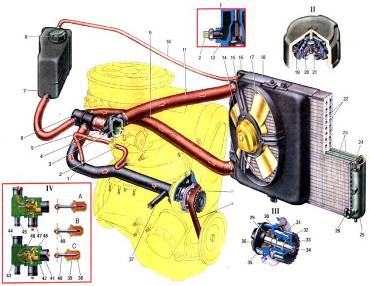

Система охлаждения ВАЗ 2109 рисунок 1

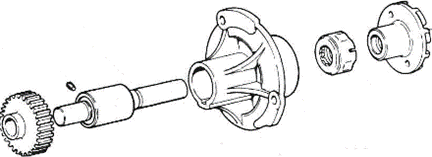

рисунок 2


Система охлаждения жидкостная закрытого типа с принудительной циркуляцией жидкости, с расширительным бачком 7. Система имеет насос 27 охлаждающей жидкости. неразборный термостат 6 термостат с твёрдым термочувствительным наполнителем имеет основной и дополнительный клапаны. Начало открытия основного клапана при температуре охлаждающей жидкости (87±2) ºС, ход основного клапана при достижении температуры 102 ºС не менее 8 мм, электровентилятор, радиатор 18 с расширительным бачком 7, трубопроводы. шланги, сливные пробки. Привод насоса осуществляется от зубчатого ремня 28 привода распределительного вала. Вместимость системы, включая отопи- толь салона, составляет 7, 8 л. Для контроля температуры жидкости имеется датчик 12, который завернут в рубашку охлаждения головки блока цилиндров. Указатель температуры жидкости устанавливается на комбинации приборов. При работе двигателя нагретая в рубашке охлаждения блока и головки блока цилиндров жидкость поступает через выпускной патрубок 3 по шлангу 11 в радиатор для охлаждения или в термостат 6, в зависимости от положения клапанов термостата. Далее охлаждающая жидкость всасывается насосом 27 и направляется в рубашку охлаждения двигателя. По шлангам 2 и 5 обеспечивается циркуляция жидкости и подогрев горючей смеси во впускной трубе и подогрев зоны дроссельной заслонки первой камеры карбюратора. К системе охлаждения через патрубки 4 и 37 шлангами подключается радиатор отопителя салона автомобиля. Радиатор 18 разборный трубчатопластинчатый с пластмассовыми бачками 16 и 25. Сердцевина радиатора состоит из алюминиевых трубок 22 и алюминиевых охлаждающих пластин 23, крепится к пластмассовым бачкам и уплотняется резиновыми прокладками. Радиатор не имеет заливной горловины, верхний патрубок бачка 16 соединяется шлангом 10 с расширительным бачком. Левый бачок 16 имеет также подводящий и отводящий патрубки для подсоединения шлангов 11 и 9. Правый бачок 25 радиатора имеет сливную пробку 26 и датчик 24 включения и выключения электровентилятора. Расширительный бачок 7 изготавливается из полупрозрачной пластмассы, крепится ремнем к кронштейнам левого брызговика кузова. Нижний патрубок расширительного бачка соединяется шлангом с термостатом. Для предотвращения образования паровых пробок верхний патрубок бачка соединяется шлангом 10 с патрубком радиатора. Бачок имеет заливную горловину, закрываемую пластмассовой пробкой 8 с выпускным (паровым) 20 и впускным 21 клапанами. Клапаны в пробке устанавливаются в отдельном неразборном корпусе 19. Давление начала открытия выпускного клапана составляет 1, 1 кгс/см'', впускного - 0,03- 0, 13 кгс/см*. Для полного слива жидкости из системы должны быть вывернуты сливные пробки из бачка радиатора и из блока цилиндров, а также обязательно должна сниматься пробка 8 расширительного бачка. Электровентилятор состоит из электродвигателя 14 и крыльчатки 17. Крыльчатка четырехлопастная, изготавливается из пластмассы. Лопасти крыльчатки имеют переменный по радиусу угол установки и для уменьшения шума переменный шаг по ступице. Крыльчатка устанавливается на валу электродвигателя и поджимается гайкой. Для лучшей эффективности работы электровептилятор находится в кожухе 15, который крепится на кронштейнах радиатора в четырех точках. Электровентилятор в сборе устанавливается в резиновых втулках и крепится гайками на шпильках кожуха. Включение и выключение электровентилятора осуществляется в зависимости от температуры охлаждающей жидкости датчиком 24 типа ТМ-108, завернутым в бачок радиатора с правой стороны. Температура замыкания контактов датчика 99+3"С, размыкания 94+3"С. Термостат системы охлаждения ускоряет прогрев двигателя и поддерживает необходимый тепловой режим. При оптимальном тепловом режиме температура охлаждающей жидкости должна быть 85-95'С. Термостат 6 состоит из корпуса 42 и крышки 43, которые завальцовываются вместе с седлом основного клапана 46. Термостат имеет входной патрубок 44 входа охлажденной жидкости из радиатора, входной патрубок 41 шланга перепуска жидкости из головки блока цилиндров в термостат, патрубок 47 подачи охлаждающей жидкости в насос и патрубок 45 шланга расширительного бачка. Основной клапан 46 запрессовывается в стакан, в котором завальцована резиновая вставка 39. В резиновой вставке находится стальной полированный поршень 40, закрепленный на неподвижном держателе 49. Между стенками стакана и резиновой вставкой находится термочувствительный твердый наполнитель 38. Основной клапан прижимается к седлу пружиной. На основном клапане крепятся две стойки, на которых устанавливается перепускной клапан 48, поджимаемый пружиной. Термостат, в зависимости от температуры охлаждающей жидкости, автоматически включает или отключает радиатор системы охлаждения, пропуская жидкость через радиатор, или минуя его.


1.3 Перечень работ по ТР


Обслуживание насоса в основном заключается в замене изношенных деталей на новые так как восстановление деталей имеющих дефекты намного сложнее и экономически не целесообразно. Для продления срока службы подшипника насоса необходимо при проведении ТО-1 смазать через отверстие в корпусе насоса смазкой Литол-24. При износе некоторых деталей водяного насоса восстановлению подлежит: посадочное место шкива привода жидкостного насоса, посадочное место крыльчатки на валу, все эти детали насаживаются с большим натягом без которого работоспособность их невозможна, восстановление заключается в наращивание слоя металла на посадочном пояске до номинальных размеров гальваническим способом но не более допустимого возможного. Восстановлению подлежат небольшие трещины, сколы в алюминиевом корпусе насоса, которые возникают в следствии перекоса при затягивании болтов насоса при установке, усталостного напряжения в металле или просто по неосторожности, восстановление заключается в наращивание или заварке трещин аргонно-дуговой сваркой с последующей обработкой. Восстановлению подлежит внутренняя резьба в корпусе насоса под стопорный винт так как она алюминиевая то испортить её легче всего восстановление заключается в рассверливание отверстия под следующий диаметр винта с нарезанием мечиком соответствующей винту резьбы (шаг, тип). Возможно так же восстановление зубчатого шкива, форма зуба которого бывает прямоугольной или трапециидальной, износ которой приведёт к ухудшению циркуляции охлаждающей жидкости в системе в результате проскакивания ремня, уменьшения его натяжения из-за чего возможен и его обрыв и в конечном итоге выход из строя двигателя. Восстановление заключается в гальваническом наращивание зубьев с последующей обработкой для придания правильной геометрической формы соответствующей первоначальной формы зуба. Такие детали насоса как сальник, двухрядный роликовый подшипник, роль внутренней обоймы которого играет валик, и крыльчатка восстановлению не подлежат.


1.4 Расчет объема работ по ТР ВАЗ-2109


Определение годового пробега автомобиля данной марки.

Для расчёта объёма работ по ТР необходимо предварительно определить годовой пробег одного автомобиля ВАЗ-2109. При известном коэффициенте технической готовности (αт), количестве рабочих дней предприятия в году (Др), и величине среднесуточного пробега может быть определён годовой пробег автомобиля по формуле:


  (1.1)


где Др – число дней работы АТП в году;

aТ – коэффициент технической готовности автомобилей данной марки.


Lг= 210·365·0,83=63620 км


Определение удельной скорректированной трудоемкости текущего ремонта автомобиля определенной марки (модели) определяется по формуле:


 (1.2)


где  - нормативная удельная трудоемкость ТР, чел.-ч/1000км;

к1, к3, к4, к5 – коэффициенты корректирования нормативной удельной трудоемкости ТР, учитывающие соответственно категорию условий эксплуатации, природно-климатические условия, количество единиц подвижного состава и способ его хранения.


tтр=1,8·1,1·1,0·1,1·0,4·1,15=1,002=1 чел.-ч/1000км.


Расчет годового объема работ по ТР.


, (1.3)


где Аи- списочное число автомобилей парка.


Ттр=63620·1,8·60/1000=6871 чел.-ч.



1.5 Распределение трудоемкости по видам работ


Распределение трудоемкости по видам работ в процентном соотношении, по формуле


  (1.4)


где a - установленный процент распределения трудоемкости i-го вида воздействий;

Тгi – годовая трудоемкость воздействия i-го вида (ЕО, ТО-1, ТО-2, СО, ТР, Д-1, Д-2), чел.-ч.

Расчеты проводим по формуле (1.4) аналогично для всех видов работ:

Распределение трудоемкости работ ТР.

Постовые.

Диагностические работы


 чел.-ч.


Остальные расчёты проводятся аналогично, результаты расчётов распределение работ по ТР сводится в таблицу 1.1.


1.6 Определение числа производственных рабочих


Списочный состав производственных рабочих Рсп определяют по формуле


                                (1.5)


где Тгi – годовая трудоемкость работ в зоне ТО и диагностики, ТР или в данном цехе, чел.-ч;

Фг – действительный годовой фонд времени рабочего в зоне или цехе, ч.

Расчеты проводим по формуле (2.5) аналогично для всех видов работ:

Списочный состав производственных рабочих ТР.

Постовые.

Диагностические работы





Остальные расчёты проводятся аналогично, результаты расчётов списочного состава производственных рабочих зоны по ТР сводится в таблицу 1.1.

Явочный состав производственных рабочих определяют следующим образом


  (1.6)


где Фнг – номинальный годовой фонд времени рабочего зоны или цехе, ч.

Расчеты проводим по формуле (1.6) аналогично для всех видов работ:

Явочный состав производственных рабочих ТР.

Постовые.

Диагностические работы



Остальные расчёты проводятся аналогично, результаты расчётов явочный состава производственных рабочих по ТР сводится в таблицу 1.1.


Таблица 1.1.

Количество производственных рабочих зоны ТР.

Виды работ

Трудоем-кость Тгi, чел.-ч

Рсп

Ряв

расчетное


принятое


расчетное

принятое

1

2

3

4

5

6

Постовые:

1. Диагностические


137,42


0,07



1

0,07



1

2. Регулировочные

274,84

0,15

0,13

3. Разборочно-сборочные

2130,01

1,16

1,03

4. Сварочно-жестяницкие

549,68

0,3





1

0,3





1

5. Малярные

687,1

0,4

0,33

 Участковые:

1. Агрегатные

893,23

0,5

0,43

2. Слесарно-механические

549,68

0,3

0,3

3.Электротехнические

343,55

0,2

0,17

4. Аккумуляторные

68,71

0,04






3

0,03






2

5. Ремонт приборов системы питания

137,42

0,08

0,07

6. Шиномонтажные

137,42

0,07

0,07

7. Вулканизационные

68,71

0,04

0,03

8. Кузнечно-рессорные

137,42

0,07

0,07

9. Медницкие

137,42

0,08

0,07

10. Сварочные

68,71

0,04

0,03

11. Жестяницкие

68,71

0,03

0,03

12. Арматурные

2404,85

1,3

1,16

13. Обойные

2404,85

1,3

1,16

Итого

6871

6,13

5

5,48

4



2. Организационная часть


2.1 Выбор и обоснование метода организации технологического процесса


Рассмотрим существующие методы организации технологического процесса и на основание плюсов и минусов выберем наиболее подходящий нам. В настоящее время существует 2 метода организации технологического процесса: индивидуальный и агрегатный.

При индивидуальном методе неисправные узлы, агрегаты снимаются с автомобиля, ремонтируются и устанавливаются вновь на тот же автомобиль. При этом методе агрегаты не обезличиваются и время простоя автомобиля в ремонте определяется длительностью ремонта наиболее трудоёмкого агрегата. При отсутствии обезлички повышается ответственность и заинтересованность водителей за сохранность автомобиля, увеличивается срок их службы снижаются затраты на ремонт агрегатов. Недостатки: автомобиль может продолжительное время простаивать в ремонте, поэтому его применяют когда простой автомобиля не оказывает влияние на выполнение плана перевозок и на простой других неисправных автомобилей в ожидании освобождённого поста, а также при отсутствии запасных частей и агрегатов.

Сущность агрегатного метода ремонта заключается в замене неисправных узлов, приборов, агрегатов исправными, новыми или заранее отремонтированного или взятого из оборотного фонда. Основным преимуществом данного метода является снижение времени простоя авто в ремонте которое определяется лишь временем необходимым для ремонта узлов и агрегатов. Недостатки: необходимо иметь большой фонд запасных частей по всему автомобилю в целом, при этом в автомобильном парке предприятия может находится разномарочный состав автомобилей что опять же увеличивает расходы на приобретение большого числа запасных частей. Снижение времени простоя в ремонте обуславливается повышением коэффициента технической готовности, а в следствии в увеличение производительности и снижение стоимости (себестоимости) перевозок.

Проанализировав методы на мой взгляд наиболее рациональным и целесообразным будет применение индивидуального метода организации технологического процесса. При ремонте жидкостного насоса трудоёмкость составляет 47 чел-мин, что не займёт много времени и простои автомобиля незначительный. Организацию технологического процесса осуществляем по схеме рисунок 3.

Для того, чтобы технология ремонта была проведена в полном объеме перечня работ, необходим правильный подбор оборудования из каталогов оборудования[3]. Для ритмичной работы производственного корпуса нужно создать рабочие места с высоко квалифицированным обслуживающим персоналом, а также аппарата управления.

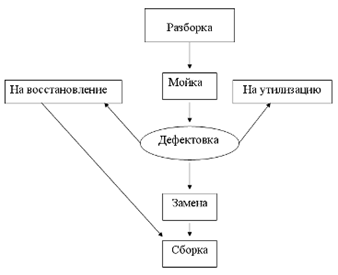

Схема организации технологического процесса Рисунок 3




2.2. Подбор технологического оборудования


Оборудование для выполнения технологии ремонта в агрегатном участке приведено в таблице 3


Таблица 3

Технологическое оборудование

Наименование

Модель

Размер

(Д×Ш×В), м

1

2

3

1. Верстак слесарный

ПИ-012М

1,4×0,8×1,0

2. Тиски слесарные

СТ – 400

0,4×0,2×0,25

3. Прибор универсальный для проверки поршня с шатуном

2451

0,67×0,50×1,1

4. Станок для шлифования фасок клапанов

2215

0,67×0,51×1,2

5. Пресс с ручным приводом

ОКС – 761

0,65×0,50×1,6

6. Станок настольно – сверлильный

НС – 12А

0,65×0,50×1,5

7. Стеллаж секционный

ПИ-029

1,4×0,45×2,0

8. Стол для контроля и сортировки деталей

Р – 902

2,0×0,8×1,0

9. Тельфер

МН Н4-10

0,25×0,25×0,3

10. Универсальные центры для проверки валов

Р – 304

1,5×0,6×1,1

11. Ларь для обтирочных материалов

ЛР – 6 – 25

1,0×0,5×0,6

12. Шкаф для приборов

ШР – 25

1,2×0,6×1,8

13. Поверочная плита

П – 750

1,0×0,75×1,0

14. Стенд для ремонта двигателей

2650

1,3×0,84×1,7

15. Стенд для ремонта двигателей

2473

1,0×0,68×1,6

16. Стенд для ремонта рулевых механизмов и карданных валов

Р – 215

0,93×0,6×1,05

17. Пресс гидравлический

2153

1,0×0,7×1,80

18. Стенд для ремонта коробок передач

Р – 201

0,6×0,54×1,3

19. Стенд для ремонта редукторов задних мостов

2365

0,83×0,7×1,35

20. Стенд для ремонта передних и задних мостов

2450

1,84×0,76×1,4

21. Стенд для заточки инструментов

ЗА64

0,8×0,52×1,0

22. Вертикально – сверлильный станок

2А125

1,15×1,12×1,8

23. Инструментальный шкаф для станочника

ШС – 12

0,5×0,5×1,5

24. Ванна для мойки мелких деталей

2031

1,5×0,7×0,7

25. Установка для механизированной мойки деталей

196 – М

1,87×1,65×1,7

26. Подвесная кран - балка

ГОСТ 7860 – 67

6,87×0,42×0,35



2.3 Расчет площади участка


Площадь производственного участка (цеха) рассчитывают по формуле


 (2.1)


где – площадь участка (цеха), занимаемая оборудованием, м2;

– коэффициент плотности расстановки оборудования.


Определяем площадь агрегатного цеха по формуле (2.1)


м2.


2.4 Разработка технологической карты


Технологическая карта необходима для достижения наибольшей производительности труда при организации ТО и ТР путём расстановки всей последовательности действий в правильном порядке.


Операционно-технологическая карта ремонта жидкостного насоса автомобиля ВАЗ-2109.

Наименование и содержание операции

Число точек воздействия

Трудоёмкость

чел-мин

Оборудование и инструмент

Технические условия и указания

1

2

3

4

5

Разборка ж.н.

1 Установить ж.н. в сборе в приспособление для разборки



1


2


Тиски


2 Спрессовать шкив

1

5

Съёмник

70.7823.4718


3 Вывернуть стопорный винт подшипника из корпуса ж.н.


1


1


Отвёртка (4мм)


4 Выпрессовать валик насоса в сборе с подшипником крыльчатки и сальником


1


3

Оправка 67.7853.9596

молоток

Усилие прикладывать к обойме подшипника

5 Спрессовать валик с крыльчатки

1


7

Съёмник

70.7823.4718


6 Снять сальник с валиком

1

2



7 Промыть детали ж.н. и обдуть сжатым воздухом



4

Установка для мойки детали 196 м, пистолет для обдува


8 Продифектовать детали ж.н.


5



Сборка ж.н.

9 Установить сальник в корпус насоса


1


3

Оправка 67.7853.9568

молоток

Не допускать перекоса сальника

10 Запрессовать подшипник вместе с валиком


1


4

Оправка 67.7853.9569

молоток

Должны совпасть отверстия в корпусе ж.н. и подшипника под стопорный винт

11 Завернуть стопорный винт


1

1

Отвёртка (4мм)


12 Зачеканить контуры гнезда отверстия


1


2


Зубило, молоток


13 Напрессовать крыльчатку насоса

1


5

Приспособление 67.7820.9527

Не допускать перекосов. Выдерживать размер 39,8+-0,1

14 Напрессовать зубчатый шкив


1

5

Приспособление 67.7820.9527

Выдерживать размер 52+-0,5

15Проверить надёжность соединения шкива с роликом



5


Шкив не должен провернуться усилие

24,5 Нм

Итого

12

 47 чел-мин





Заключение


В ходе выполнения данного курсового проекта по дисциплине «Технологические процессы ТО, ремонта и диагностики» был произведён расчёт годовой программы по текущему ремонту, распределение работ на постах ТР, расчёт площадей производственных участков легкового автомобиля марки ВАЗ-2109, а также по заданию расчёт площади агрегатного участка, площадь составила 120 м2. Была составлена операционно-технологическая карта по текущему ремонту жидкостного насоса по которой определилось: число точек воздействия необходимое для ремонта насоса 12, трудоёмкость по выполнению работ 47 чел-мин. Обслуживание насоса охлаждающей жидкости не требует особого профессионализма и навыков от ремонтного рабочего в виду его простой конструкции. Своевременное и качественное выполнение работ по обслуживанию автомобиля того или иного узла снижает суммарные затраты на обслуживание в целом, что позволяет повысить такие показатели как безопасность движения, безотказность, ремонтопригодность, надёжность.


Библеографический список


1.   Отраслевые нормы технологического проектирования предприятий автомобильного транспорта: ОНТП 01-91. – М.: Гипроавтотранс, 1991. – 184с.

2.   Положение о техническом обслуживании и ремонте подвижного состава автомобильного транспорта / Министерство автомобильного транспорта РСФСР. – М.: Транспорт, 1988. – 78с.

3.   Табель технологического оборудования для АТП различной мощности, ПТК и БЦТО. – М.: Росавтотранс, 1992. – 117с.

4.   Грибков В.М., Карпекин П.А. Справочник по оборудованию для технического обслуживания и текущего ремонта автомобилей. – М.: Россельхозиздат, 1984. – 224с.

5.   Руководство по ремонту и эксплуатации автомобиля ВАЗ-2109

6. ОНТП 01-91. Отраслевые номы технологического проектирования

7. предприятий автомобильного транспорта. - М.: Росавтотранс, 1991. —

8. 184 с.

9. Напольский Г.М. Технологической проектирование

10.автотранспортных предприятий и станций технического

11.обслуживания: Учебник для вузов. - 2-е изд., перераб. и доп. - М.:

12.Транспорт, 1993, - 271 с.


Похожие работы

Система технического обслуживания и ремонта ВАЗ - 2109
Агрегаты и узлы переднеприводного автомобиля ВАЗ - 2109 и его модификаций имеют свои компоновочные особенности. 1.2.1. Двигатель.
Отрегулировать свободный ход. 2.3. Разработка технологического процесса ремонта .
Оценка ассортимента и конкурентоспособности автомобилей
(Таблица 1). За 9 месяцев текущего года АвтоВАЗ увеличил объем производства на 0,7%, до 574262 машин.
Малый класс представлен автомобилями Лада – Спутник ВАЗ -2108, ВАЗ - 2109 и автомобилем Москвич АЗЛК-2141.
Оценка ассортимента и конкурентоспособности автомобилей
...Челнов собрал за шесть месяцев 2002 года 19300 машин «Ока». (Таблица 1). За 9 месяцев текущего года АвтоВАЗ увеличил объем производства на.
Малый класс представлен автомобилями Лада – Спутник ВАЗ -2108, ВАЗ - 2109 и автомобилем Москвич АЗЛК-2141.
Оценка бизнеса
Малый класс представлен автомобилями Лада – Спутник ВАЗ -2108, ВАЗ - 2109 и автомобилем Москвич АЗЛК...
...агрегата не может быть восстановлена по техническим причинам или ее восстановление путем проведения текущего ремонта экономически нецелесообразно.
Благотворительность

Загружая свои работы, Вы помогаете не только студентам, но и людям, которым Ваша помощь действительно нужна. Чем именно это помогает? Читать дальше…..
