КУРСОВАЯ РАБОТА
Тема:
«Ресурсосберегающие технологии»
2009
Содержание
Введение
1.
Рациональная расстановка запорной арматуры по трассе
2.
Определение объема утечек из резервуара и трубопровода
2.1 Определение
объема утечек из резервуара
2.2 Определение
объёма утечек из нефтепровода
3.
Способ очистки от ННП водной поверхности с использованием металлических
сеток, заполненных сорбентом
4.
Испытание сорбента в лабораторных условиях
Заключение
Список
используемой литературы
Введение
Жизнь и деятельность человека предполагает потребление
самых разнообразных ресурсов. Особое место среди них занимают ресурсы
топливно-энергетические.
Природные топливно-энергетические ресурсы являются
национальным достоянием России. Чтобы использовать его в полной мере, а также обеспечить
энергетическую независимость страны и заложить основы долгосрочного стабильного
энергообеспечения общества. В ней наряду с увеличением добычи нефти, газа и
других энергоносителей предусматриваются меры по повышению эффективности
использования топливно-энергетических ресурсов и созданию необходимых условий
по переводу экономики на энергосберегающий путь развития. Ожидается, что
благодаря намеченным мерам будет компенсировано не менее 50 % необходимого
прироста энергопотребления.
Выполнение этих планов потребует тщательного анализа
возможностей энергосбережения во всех отраслях экономики. Не станут исключением
и предприятия самого топливно-энергетического комплекса.
Несмотря на проводимую в последнее время государством
политику в области предупреждения и ликвидации последствий аварийных разливов
нефти и нефтепродуктов, данная проблема остается актуальной и в целях снижения
возможных негативных последствий требует особого внимания к изучению способов
локализации, ликвидации и к разработке комплекса необходимых мероприятий.
Локализация и ликвидация аварийных разливов нефти и нефтепродуктов
предусматривает выполнение многофункционального комплекса задач, реализацию
различных методов и использование технических средств. Независимо от характера
аварийного разлива нефти и нефтепродуктов первые меры по его ликвидации должны
быть направлены на локализацию пятен во избежание распространения дальнейшего
загрязнения новых участков и уменьшения площади загрязнения.
1. Рациональная расстановка запорной арматуры по трассе
трубопровода
Согласно СНиП 2.05.06-85 «Магистральные трубопроводы»,
запорная арматура на магистральных трубопроводах должна размещаться не реже чем
через 30 км. Положение части задвижек также оговорено. Запорная арматура
обязательно должна быть установлена:
-на обоих берегах водных преград при их пересечении
трубопроводом в две нитки;
-в начале каждого ответвления от трубопровода;
-на одном или обоих концах участков трубопровода,
проходящих на отметках выше населенных пунктов и промышленных предприятий.
Кроме того, при размещении задвижек следует учитывать
потенциальную угрозу загрязнения рек и водоемов. Желательно, по возможности,
разместить арматуру в удобных для обслуживания местах (вблизи дорого, домов
обходчиков и т.д.). А где должны быть установлены остальные задвижки?
Данная проблема в нашей стране изучалась Б.В. Самойловым.
В качестве критериев размещения запорной арматуры он предлагает использовать один
из двух:
1) величина стока нефти или нефтепродукта при авариях не
должна превышать некоторой максимально возможной величины;
2) приведенные затраты, зависящие от секционирования,
должны быть минимальны.
Рассмотрим основы решения задачи оптимального
секционирования трубопроводов. Она решается в два этапа:
1) построение эпюры потенциального стока нефти
(нефтепродукта) из трубопровода;
2) определение мест размещения линейных задвижек.
Пусть имеется перегон нефте- или нефтепродуктопровода,
изображенный на рис. 1. Прежде всего, выявляем точку, в которой потенциальный
сток при разрыве трубопровода, (сток, происходящий за счет разности нивелирных
высот точек профиля) будет равен нулю. Таковой у нас является точка А. Ею весь
рассматриваемый перегон делится на два самостоятельных участка, для которых и
надо решать задачу расстановки запорной арматуры.

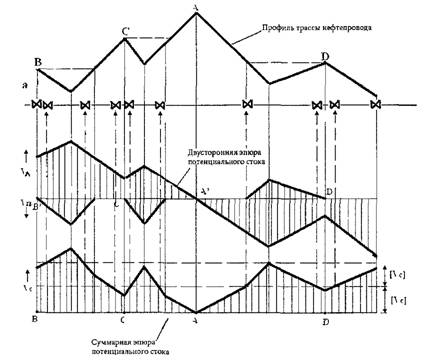

Рис. 1. Определение мест размещения линейных задвижек
Построим графическую зависимость объемов потенциального
стока в каждой из точек профиля. Величину суммарного стока слева от
рассматриваемой точки Vл будем откладывать сверху от горизонтали, а объема
стока справа Vп – снизу.
Движение начинаем от точки А. Линии объемов
потенциального стоков Vп для точек, расположенных справа от нее, повторяют
профиль трассы нефтепровода. Отличие заключается в том, что линия Vп левее
точки А повторяет профиль трубопровода, а линия Vл правее точки А является как
бы его зеркальным отражением.
Для продолжения построений выявляем ближайшие к А точки,
являющиеся местными вершинами для каждого из двух участков. Для точек В и С
сток слева, для точки Д сток справа равны нулю. Нулевые стоки будут и у точек с
теми же геодезическими отметками на ветвях, нисходящих от точки А. Во впадинах
же профиля между двумя точками с равными геодезическими отметками (с каждой
стороны точки А) местные величины стока будут минимальными.
При дальнейшем удалении от точки А влево и вправо снова
находим точки (С и Д), являющиеся местными вершинами для каждого из двух
участков и т.д.
После завершения построения эпюр Vл и Vп производим их
сложение, получив эпюру суммарного потенциального стока Vс. После этого
определяют места размещения запорной арматуры.
Пример рационального размещения запорной арматуры показан
в приложении.
2. Определение объемов утечек из трубопровода и
резервуара
Исходные данные:
Перекачиваемое топливоавиационный бензин Б-70
Плотность перекачиваемого продукта785 кг/м3
Диаметр трубопровода273 мм
Протяженность трубопровода100 км
Диаметр отверстия 0,1 мм
Время утечки10 ч
Расстояние от начала трубопровода до места утечки, х*15
км
Тип резервуара горизонтальный
Геометрические размеры резервуара:
Диаметр 2320 мм
Длина2800 мм
2.1 Расчет объема утечек из резервуара
Обозначим z(t) – уровень топлива в резервуаре, считая от
дна. Поскольку площадь отверстия мала, то распределение давления по высоте
резервуара можно принять гидростатическим. Тогда
(1)
где s – площадь отверстия;
µ - коэффициент расхода, равный 0,62;
S(t) – площадь зеркала опускающегося топлива, которая
определяется по формуле:
(2)
где L – длина резервуара, м;
D – диаметр резервуара, м;
z – высота зеркала жидкости, м;
Таким образом, получаем дифференциальное уравнение для
определения функции z(t), которое нужно решить с начальным условием z(0)=D:
(3)
Решение полученного уравнения имеет вид:
(4)
где t – время, прошедшее с начала момента истечения.
Из найденного решения следует:
Подставляя исходные данные получаем:
м
м3
Вычисляем объем V вытекшего топлива как объем
освободившейся части резервуара:
(6)
где Sс – площадь кругового сегмента, выражающегося, как
известно, формулой:
(7)
где - центральный угол сегмента, определяемый по
формуле:
(8)
Имеем:
м
Следовательно, м2
м
Далее находим:
м3,
или с учетом плотности топлива
кг
Отверстие в резервуаре было обнаружено, с помощью уровнемера,
который показал, что в закрытом резервуаре происходит понижение уровня.
После подготовительных работ, отверстие заварили
металлическим чопом, согласно ГОСТ.
2.2 Расчет объема утечек из трубопровода
Поскольку отверстие в стенке трубопровода невелико, то образовавшаяся
течь не изменяет режим перекачки и для расчета потерь нефти можно
воспользоваться формулой:
(9)
где - разность напоров, определяемая по формуле:
(10)
где - избыточное давление в сечении утечки, которое
рассчитывается так, как если бы ее не было.
Имеем:
Линию гидравлического уклона определяем по формуле:
(11)
.
Напор, в месте расположения отверстия:
(12)
где - расстояние от начала трубопровода, где
расположено отверстие.
Определяем :
(13)
где - высотная отметка сечения, в котором
расположено сквозное отверстие;
Далее находим:
Объем V вытекшей за 6 часа нефти составляет:
,
или с учетом плотности топлива
Отверстие было обнаружено из за понижения давления в
трубопроводе с отклонением от рабочих параметров.
3. Способ очистки от ННП водной поверхности с
использованием металлических сеток, заполненных сорбентом
Проведенный анализ видов и способов очистки водной
поверхности, который включает термический, химический, физический и
биологический методы сбора и очистки водных акваторий от нефти и
нефтепродуктов, показывает, что на данный момент нет наиболее эффективного и альтернативного
способа или метода сбора и ликвидации ННП.
В данной курсовой работе для очистки водной поверхности
от нефтепродуктов предлагается использовать каркас из металлической сетки в
качестве бонового заграждения, высотой 0,5 - 1 метр и шириной 0,75- 1 метр, заполненные сорбентом.
В качестве сорбента предлагаю применять: древесные
опилки; ОДМ-1Ф, степень поглощения которого нефти 92-97% от массы, бензина
83-88% и керосина 85-90%; сорбент СТРГ, обладающего высокой сорбционной
емкостью (поглощает 50 кг нефтепродуктов на 1 кг собственного веса); Сорбент Новосорб способный сохранять гидрофобные свойства при длительном
(более 2 лет) контакте с водой или Сорбент Турбополимер поглощающий 40 кг нефтепродуктов на 1 кг собственного веса.
Принцип действия основан на том, что металлические сетки,
прикрепленные друг к другу металлическими крючками 10-15 см и наполненные сорбентом, будут ограждать территорию разлива нефтепродуктов или нефти и одновременно
впитывать нефть и нефтепродукты в себя.
Каркас представляют собой металлическую сетку (Рис.2) из
просечного металла, в верхней части каркаса прикреплена крышка, через которую
наполняют сорбентом.
Сорбент, находящийся в сетках, по мере заполнения нефтепродуктом
и нефтью, будет меняться на новый через верхнюю крышку металлической сетки.

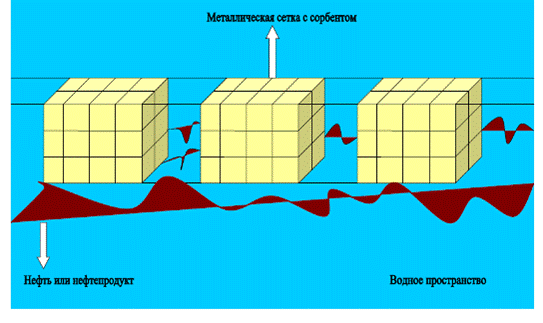

Схема использования металлической сетки с сорбентом на
водной поверхности приведена на рисунке 3.
Рис.3 Схема металлической сетки с сорбентом в действии
4. Испытание сорбента в лабораторных условиях
В качестве сорбента использовались древесные опилки. Так
как этот материал является отходом деревообрабатывающей промышленности, не
всегда утилизируется и доступен в больших количествах. Также древесные опилки
обладают свойством впитывать различные жидкости.
В лабораторных условиях были проведены исследования по впитываемости
нефтепродукта древесными опилками. Суть эксперимента заключалась в том, что в колбу
наливалось 500 мл воды, 200 мл машинного масла (рис. 4) и сверху колбу
заполняли древесными опилками (рис.5). Через 20 минут древесные опилки были
пропитаны полностью маслом (рис.6).
Рис 4
Рис 5
Рис 6
Древесные опилки были удалены, и на водной поверхности
почти не осталось нефтепродукта. После сбора древесных опилок, пропитанных нефтепродуктами,
их необходимо утилизировать. Утилизация пропитанных нефтепродуктом опилок можно
использовать для получения керамзита, а также после брикетирования их в
качестве топлива.
Проведенный анализ, показал, что древесные опилки хорошо
впитывают нефтепродукт только при его большом уровне слоя, при маленьком слое древесные
опилки начинают поглощать больше воды, которая в свою очередь начинает
вытеснять нефтепродукт (рис. 7).
Рис 7
Из этого можно сделать вывод, что древесные опилки в
качестве сорбента можно использовать при аварийных разливах нефти и
нефтепродуктов сразу после аварии, когда слой нефтепродуктов или нефти еще
достаточно высокий.
Например, использовать такие сорбенты как: ОДМ-1Ф,
степень поглощения которого нефти 92-97% от массы, бензина 83-88% и керосина
85-90%; сорбент СТРГ, обладающего высокой сорбционной емкостью (поглощает 50 кг нефтепродуктов на 1 кг собственного веса); Сорбент Новосорб способный сохранять гидрофобные
свойства при длительном (более 2 лет) контакте с водой или Сорбент Турбополимер
поглощающий 40 кг нефтепродуктов на 1 кг собственного веса.
Нужно отметить, что помещаемый сорбент в металлическую
сетку, должен находиться в мешке, сделанным из ткани, которая будет хорошо
пропускать нефть и нефтепродукты. Это обеспечит удобство в использовании,
простоту при смене сорбента и дальнейшую его транспортировку и утилизацию.
Заключение
Проблема охраны окружающей среды и рационального
использования природных ресурсов приобрела важнейшее социальное и
народнохозяйственное значение. С развитием промышленности влияние результатов
человеческой деятельности на природу становится настолько большим, что
наносимый ей ущерб не всегда может быть восстановлен естественным путем без
осуществления природоохранных и природовосстановительных мероприятий.
Сооружение и эксплуатация магистральных, промысловых нефтегазопроводов и продуктопроводов
оказывают существенное влияние на состояние окружающей среды. Значительный
масштаб, интенсивность, а также многообразие отрицательного воздействия на
природу обуславливаются спецификой магистральных и промысловых
нефтегазопроводов как линейно-протяженных объектов, прокладываемых в сложных
природноклиматических условиях с применением различных конструктивных схем и
технологии сооружения, транспортирующих вредные для окружающей среды нефть и
нефтепродукты. В условиях непрерывного возрастания роли магистральных и
промысловых нефтегазопроводов как средства транспортировки нефти и
нефтепродуктов и вовлечения малоосвоенных природных регионов, характеризующихся
высокой чувствительностью к техногенным воздействиям, проблема охраны
окружающей среды при трубопроводном строительстве и транспорте является весьма
актуальной. Эффективное решение данной проблемы предполагает наличие
высококвалифицированных инженерно-технических кадров, владеющих глубокими
знаниями по современной технологии проектирования и эксплуатации нефтепроводов
и охране окружающей среды.
В данной работе сделана попытка собрать воедино
разработанные рекомендации по правилам проектирования защитных
нефтеулавливающих сооружений с учетом опыта, накопленного проектировщиками
нашего института, а также эксплуатации этих сооружений на промыслах ОАО «ТатНефть».
Особую актуальность в настоящее время приобретает вопрос
обеспечения оптимальных уровней экономичности и экологичности трубопроводных
систем. Указанные параметры определяются конструктивными, технологическими,
природоохранными и организационными решениями, принимаемыми на стадии
проектирования. Поэтому, очень важно, при проектировании трубопровода провести
анализ предельно большого числа конкурентно способных вариантов трассы и
выбрать из них наилучший, удовлетворяющий требованиям экономии материальных и
трудовых ресурсов и охраны окружающей природной среды. Данную проблему
целесообразно сформулировать как задачу выбора оптимальной трассы с учетом
охраны окружающей среды. При решении задачи выбора оптимальной трассы
необходимо учитывать:
-состояние компонентов окружающей среды с точки зрения
уровня их загрязненности; предельно допустимые уровни воздействия на компоненты
окружающей среды;
- динамику и направление развития экологической обстановки;
- характер и предельные размеры воздействия при
строительстве и эксплуатации магистрального, промыслового трубопровода на
компоненты окружающей среды и соответствующие им последствия.
Для решения задачи выбора оптимальной трассы с учетом
охраны окружающей среды представляются необходимыми следующие данные:
- топографические карты;
- природоохранные карты на топографической основе;
- материальные затраты, например, в стоимостном
выражении, по прокладке линейной части нефтепровода в различных условиях местности;
- материальные затраты на выполнение природоохранных
мероприятий при строительстве и эксплуатации нефтепровода;
- характеристика надежности линейной части проектируемого
нефтепровода;
- свойства перекачиваемого по нефтепроводу продукта с
точки зрения влияния на окружающую среду.
Топографические карты характеризуют топографию района в
пределах области поиска оптимальной трассы, сведения о естественных и
искусственных препятствиях, грунтах и т.п.
Список используемой литературы
1.
Коршак А.А. Ресурсосберегающие методы и технологии при транспортировке и
хранении нефти и нефтепродуктов. Изд. Уфа 2006г. 190с.
2.
Лурье М.В. Задачник по трубопроводному транспорту нефти, нефтепродуктов
и газа. Изд. М: Недра 2003г. 348с.
3.
Тугунов Н.П. Типовые расчеты при проектировании. Изд. Уфа, Дизайн
Полиграф Сервис с656.
4.
www.npacific.ru
5.
www.ecoshelf-baltic.ru
