Номер варианта
|
Время следования
|
Подразделения
|
Время следования
|
Подразделения
|
Подразделения
|
|
|
Вызов № 1
|
|
Вызов № 2
|
|
Вызов № 3
|
8
|
6
|
ПЧ-8 АЦ-40(375) Ц1А АНР-40(130)127А
|
18
|
ПЧ-1 АЦ-40(130)63Б АР-40(130)127А
|
24
|
ПЧ-14 АЦ-40(131)137 АНР-40(130)127А
|
|
13
|
Вызов №1-«БИС»
|
20
|
ПЧ-3 АЦ-40(130)63Б АНР-40(130)127А
|
26
|
ПЧ-14 АЦ-40(375)Ц1А АЦ-40(133ГЯ)181А
|
|
|
ПЧ-2 АЦ-40(131)153 АЦ-40(130)63Б АГДЗС-12
|
22
|
ПЧ-4 АЦ-40(375)Ц1 АЦ-40(130)63Б АГДЗС-12
|
|
|

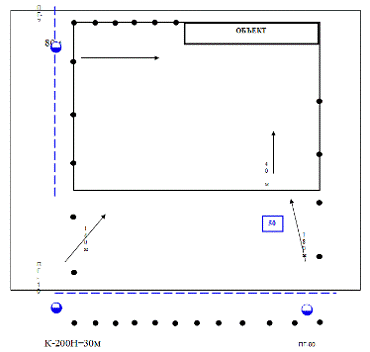

Рисунок 2. Схема наружного водоснабжения
2. Тактический замысел
В лечебном учреждении при проведении сварочных
работ коммунальных сетей работниками “ЖКХ” в результате тления утеплителя от
искры возник пожар в 06 часов 07 минут. По отделочным материалам огонь начал
распространяться по помещению. Происходит задымление помещения больницы.
Сигнал о пожаре поступил на ЕДДС в 06 часов 17
минут. Персоналом по телефону передана информация о возгорании, тушение
возникшего пожара первичными средствами. Диспетчером ЕДДС передано сообщение о
загорании в больнице во все службы жизнеобеспечения, необходимые при проведении
аварийно-спасательных работ и тушению пожара (скорую помощь, полицию,
энергослужбу).
Прибытие первого подразделения 06 часов 24
минут.
В помещениях больницы находятся деревянные
стеллажи, очень большая загрузка товароматериальными ценностями.
Время года ноябрь, температура наружного воздуха
-15 градусов С, направление ветра северо-западное 2 м/с.
3. Определение высоты расположения нейтральной
зоны
Рисунок 3 Определение высоты расположения
нейтральной зоны
м.
HН.З. - высота расположения
нейтральной зоны, м;ПР - высота наибольшего приточного проема, м;1
- расстояние от оси приточного проема до нейтральной зоны, м.
H - расстояние между центрами приточных и
вытяжных проемов, м;1, S2 - соответственно площади
приточного и вытяжного проемов, м2;
св, спг - плотность
соответственно атмосферного воздуха и газообразных продуктов горения, кг/м3.
Вывод: Высота нейтральной зоны меньше среднего
роста человека, следовательно личному составу необходимо работать в СИЗОД.
Путь, пройденный огнем
L=0,5Vлt1. , [м];
L=0,5 * 0,8 *
10= 4 м.
Определение площади пожара
УГЛОВАЯ 180o
Sп =, [м2 ].
Sп = м2
Периметр пожара (Рп)
угловая 180o
Рп = pL + 2L , м
Рп = 3,144 + 24 = 20,56 м
Фронт пожара (Фп)
Фп = pL , м
Фп = 3,144= 12,56 м.
Определение скорости роста периметра пожара.
Vs = м2/мин.
Vр = м/мин.
Vф = м/мин.
Определение времени прибытия первого
подразделения.
tприб.1=tд.с.+tсб.+tсл.1,
[мин.], tприб.1=10+1+6=
17 мин.
Определение скорости роста периметра пожара.
Vs
=1,47
м/мин.
Vр =1,2
м/мин.
Vф =0,73
м/мин.
Определение пути, пройденного огнём.
L=5Vл+Vл(tсв-t1) , м.
L=5Ч0,8+0,8(17-10) L=9,6 м.
Угловая 180o
Sп = м2
Рп = pL + 2L , м. Рп
= 3,149,6 + 2Ч9,6=
49,3 м.
угловой 1800
Фп = pL , м. Фп = 3,149,6 = 30,1
Определение скорости роста периметра пожара.
Vs = м2/мин.
Vр = м/мин.
Vф = м/мин.
Определение параметров пожара на
момент введения сил и средств первого подразделения.
Определение времени свободного развития горения.
tсв.=tд.с.+tсб.+tсл.1+tб.р.
,
[мин.], tсв.=10+1+6+8=25
мин.
Определение скорости роста периметра пожара.
Vs
=1,1
м/мин.
Vр =0,8
м/мин.
Vф =0,5
м/мин.
Определение пути, пройденного огнём.
L=0,5Vлt1+Vл (tсв.-10) , [м]. L=0,5Ч0,8Ч10
+ 0,8Ч(25-10)=15 м.
L=0,5Vлt1+Vлt2 L=0,5Ч0,810+0,815=16 м.
Где: t2=tрасч.-t1
Угловая 180o
Sп = м2
угловая 180o
Рп = pL + 2L , м. Рп
= 3,1416 +
2Ч16=82,24 м.
Фп = pL , м. Фп = 3,1416=50,24
Vs = м2/мин.
Vр = м/мин.
Vф = м/мин.
Расчет сил и средств для тушения
пожара
Определение площади тушения.
При L
> h
Sт
= 0,5р h (2L
- h)
Sт
= 0,5Ч3,14Ч5 Ч (2Ч16-5)= 212 м2
Определение требуемого расхода воды на тушение
пожара.
Qттр. = Пт
Iтр
Qттр. = 212 0,1= 21,2
Определение требуемого расхода воды
на защиту.
Qзащтр. = Sзащ , л/с.
Qзащтр. = 212 0,025= 5,3
= 0,25 Iтр.туш. , л/(с*м2)
= 0,25 0,1= 0,025
Определение общего расхода воды.
Qтр.общ. = + , л/с
Qтр.общ. = 21,2 +
5,3= 26,5
Определение требуемого количества стволов на
тушение пожара.
Nтств. =.
Nтств. =ств. А.
Определение требуемого количества стволов на
защиту объекта.
=
= ств. А.
Определение общего количества
стволов на тушение пожара и защиту объекта.
Nств.общ. = +
пожар огонь тушение
Nств.общ. = + = 4
Определение фактического расхода воды на тушение
пожара.
= qств. , л/с.
= 7,4 = 22,2
Определение фактического расхода
воды на защиту объекта.
= qств. , л/с.
= 7,4 = 7,4
Определение общего фактического расхода воды на
тушение пожара и защиту объекта.
Qф общ.=
+ , л/с.
Qф общ.=
+ = 29,6
Определение водоотдачи наружного
противопожарного водопровода
при напоре водопроводной сети H<30 м
вод.ст. -Vв =1,5 [м/с]
Qксети = ((D/25) Vв ) 2
[л/с],
Qксети = ((200/25)
1,5 ) 2
= 144 л/с.
Определение времени работы пожарного
автомобиля от пожарного водоёма.
= , [мин.], где:
,9 - коэффициент заполнения пожарного водоема;
Vпв
- объем пожарного водоема, [м3];
- переводное число из м3 в литры.
tраб.>tрКз ,
где: tр -
расчётное время тушения пожара [мин.];
Кз - коэффициент запаса огнетушащего
средства определяется по таблице
=26>205=100,
Определение предельного расстояния подачи
огнетушащих средств.
Lпред= , [м]
где: Нн - напор на насосе, который
равен 90-100 м вод.ст.;
Нразв -напор у разветвления, который
равен 40-50 м вод.ст.;
Zм -наибольшая
высота подъёма (+) или спуска (-) местности на предельном расстоянии, [м];
Zств -
наибольшая высота подъёма (+) или спуска (-) ствола от места установки
разветвления или прилегающей местности на пожаре, [м];
S- сопротивление
одного пожарного рукава, (Приложение №13);
Q- суммарный расход
воды одной наиболее загруженной магистральной рукавной линии, [л/с];
«20»- длина одного напорного рукава, [м];
«1,2»- коэффициент рельефа местности.
Lпред= = 252,3 м.
Полученное расчётным путём предельное расстояние
по подаче огнетушащих средств следует сравнить с расстоянием от водоисточника,
на который установлен пожарный автомобиль, до места пожара (L). При этом должно
соблюдаться условие: Lпред > Lф 253,3> 80
Определение требуемого запаса воды для тушения
пожара и защиты объекта.
Wв = Qтф 60 tр Кз
+ Qзащф 3600 tз , [л],
где: tз
- расчётное время запаса определяется по таблице (Приложение №11), [ч].
Wв = 22,2 60 20 5 + 7,4 3600 5 = 266.400
л.
Определение требуемого количества
пожарных автомобилей, которые необходимо установить на водоисточники.
Nавт.=
Nавт.= = 0,9 ≈
1
где: 0,8 - коэффициент полезного действия
пожарного насоса;
Qн
- производительность насоса пожарного автомобиля, [л/с].
Определение требуемой численности личного состава
для тушения пожара.
Nл.с.общ =Nл\с туш.Nств. туш.
+ Nл\с защ..+ Nп.б. + Nм. + Nл+Nрез…..,
где: Nл\с
туш - количество
работающих на тушение ;
- количество стволов поданных на
тушении пожара ;
Nл\с защ.
- количество работающих на защите ;
- количество стволов работающих на
защите объекта;
Nп.б.
- количество организованных на пожаре постов безопасности (из расчета на три
работающих звена ГДЗС один пост безопасности);
Nм
- количество личного состава занятого контролем за магистральной рукавной
линией из расчёта: 1 человек на 1 магистральную рукавной линию (если две линии
проложены параллельно в одном направлении, то берется также один человек);
Nл -
количество выдвижных лестниц на которые задействованы страховщики из расчета: 1
человек на 1 лестницу;
Nрез.
- количество личного состава, в СИЗОД, необходимого в резерв (из расчета на три
работающих звена ГДЗС одно резервное звено).
Nл.с.общ =33 + 2+ 3 + 2 +0+3= 19
Определение количества отделений.
N отд. АЦ= общ.;
N отд. АЦ=
N отд.АНР = общ.
N отд.АНР =
Вывод о достаточности сил и средств.
Исходя из данных расчётов сил и средств первого
подразделения не достаточно для локализации и ликвидации пожара не достаточно.
Требуется второе подразделение
Определение параметров пожара на момент введения
сил и средств вторым подразделением.
Определение времени введения сил и средств
вторым подразделением.
tвв.2.=tсв.+(tсл.2
-tсл.1)
, [мин.],
tвв.2.=25+(13 - 6) = 29
мин.
где: tсл.2
- время следования второго подразделения от ПЧ до места вызова (определяется из
расписания выездов пожарных подразделений).
Определение времени прибытия второго
подразделения.
tприб.2=tд.с.+tсб.+tсл.2,
[мин.],
tприб.2=10+1+13= 24 мин.
Определение параметров пожара на момент введения
сил и средств второго подразделения.
Пожар прямоугольный.
Sп =anL, [м2 ],
Sп =17217,6=598,4 м2
Определение периметра пожара.
Рп = 2(a+nL) , [м]
Рп = 2(17+217,6)= 104,4
м
Определение фронта пожара.
Фп = na , [м]
Фп = 217 = 34 м
Скорость роста площади пожара
Vs = м2/мин
Vр = м/мин
Vф = м/мин
Определение площади тушения.
При b
> n
h При 56 > 10
Sт =
n a
h
Определение требуемого расхода воды на тушение
пожара.
Qттр. = Пт
Iтр
Qттр. = 170 0,1= 17
л/с.
Определение требуемого расхода воды
на защиту.
Qзащтр. = Sзащ , л/с.
Qзащтр. = 170 0,025= 4,25
л/с.
= 0,25 Iтр.туш. , л/(с*м2)
= 0,25 0,1= 0,025
л/(с*м2)
Определение общего расхода воды.
Qтр.общ. = + , л/с
Qтр.общ. = 17 +
4,25= 21,25 л/с
Определение требуемого количества стволов на
тушение пожара.
Nтств. =.
Nтств. =ств. А.
Определение требуемого количества стволов на
защиту объекта.
=
= ств. А.
Определение общего количества
стволов на тушение пожара и защиту объекта.
Nств.общ. = +
Nств.общ. = + = 4
Определение фактического расхода воды на тушение
пожара.
= qств. , л/с.
= 7,4 = 22,2
Определение фактического расхода
воды на защиту объекта.
= qств. , л/с.
= 7,4 = 7,4
Определение общего фактического расхода воды на
тушение пожара и защиту объекта.
Qф общ.=
+ , л/с.
Qф общ.=
+ = 29,6
Вывод о достаточности сил и средств.
По прибытии второго подразделения
сил и средств достаточно для локализации и ликвидации пожара. Дополнительных
сил и средств не требуется.
4. Организация тушения возможного пожара первым
РТП
Таблица 4. Организация тушения возможного пожара
первым РТП.
Время
от начала развития пожара, мин
|
Возможная
обстановка пожара
|
Qтр,л/с
|
Введено
стволов на тушение и защиту
|
Qф, л/с
|
Распоряжения
РТП
|
|
|
|
Б
|
А
|
Л
|
ГПС,
СВП
|
|
|
Ч+10
|
Sп=25,12 м2
Рп=20,56 м Фп=12,56 м VS=2,512
м2/мин VP=2,056
м/мин VФ=1,256
м/мин Обнаружение загорания в лечебном учреждении.
|
|
|
|
|
|
|
Производится
отключение электроэнергии и эвакуация персонала.
|
Ч+17
|
Прибытие
ПЧ- 8 на АЦ-40 и АНР-40 Прибытие РТП-1 Sп=144,6
м2 Рп=49,3 м Фп=30,1 м VS=8,4
м2/мин VP=2,9
м/мин VФ=1,7
м/мин
|
|
|
|
|
|
|
Доклад
РТП-1 на ЕДДС: Прибыл к месту вызова, по внешним признакам идет дым из окон
больницы. Дальнейшая разведка. РТП-1 - КО-1: Установить АЦ на гидрант подать
1 ствол «А» на тушение пожара в составе звена ГДЗС. РТП-1 - КО-2: Установить
АНР на водоисточник подать 1 ствол «А» на тушение пожара в составе звена
ГДЗС.
|
Ч+24
|
Прибытие
ПЧ- 2 на АЦ-40, АЦ-40 и АГДЗС-12.
|
|
|
|
|
|
|
РТП-1
- НК: подать 1 ствол «А» на тушение пожара в составе звена ГДЗС, 1 ствол «А»
на защиту.
|
Ч+25
|
Время
подачи стволов ПЧ-8 Подано 2 ствола «A»
звеньями ГДЗС на тушение Sп=402
м2 Рп=82,24м Фп=50,24 м VS=16,08
м2/мин VP=3,28
м/мин VФ=3 м/мин
|
14,8
|
|
2
|
|
|
|
Доклад
РТП-1 на ЕДДС: Подано 2 ствола «A»
звеньями ГДЗС, Организовано 2 ПБ. Требуются Требуется дополнительное
привлечение сил и средств по Вызову №1-БИС Электроэнергия отключена,
|
Ч+29
|
Время
подачи стволов ПЧ-2 Подан 1 ствола «A»
звеном ГДЗС на тушение и 1 ствол «А» на защиту кровли.
|
29,6
|
|
4
|
|
|
|
Доклад
НК ПЧ-2 -РТП-1: Подан 1 ствола «A»
звеном ГДЗС на тушение и 1 ствол «А» на защиту кровли. Доклад РТП-1 на ЕДДС:
Подано 3 ствола «А» звеньями ГДЗС, 1 ствол «А» на защиту.
|
Ч+31
|
Подано
3 стволами «A» звеньями
ГДЗС, 1 стволами «А» на защиту. Sп=598,4
м2 Рп=104,4 м Фп=34 м VS=20,6
м2/мин VP=1,2м/мин VФ=1,17
м/мин
|
|
|
|
|
|
|
Доклад
РТП-1 на ЕДДС: Локализация пожара 3 стволами «A»
звеньями ГДЗС, 1 стволами «А» на защиту на площади 598,4 м2
|

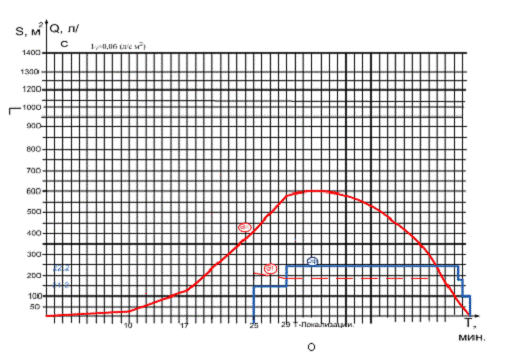

5. Совмещенный график
Рисунок 4
