Управление общежитием, учет прибывших, убывших студентов, контроль над своевременной уплатой сумм за проживание в общежитие
Мурманский Государственный
Технический Университет
Факультет
менеджмента и экономики
Кафедра
информационных
систем
РГЗ
№1
Дисциплина: Информационные
технологии
Предметная
область: Управление общежитием, учет прибывших, убывших
студентов, контроль над своевременной уплатой сумм за проживание в общежитие.
Выполнил
студент: Полукаров Д.
Группа: М-282
Проверил
преподаватель: Куликова Н.В.
Мурманск
1999
г.
1.
Описание
постановки задачи.
Наименование организация:
Общежитие института.
Наименование предметной
области:
Управление общежитием, учет прибывших, убывших
студентов, контроль над своевременной уплатой сумм за проживание в общежитие.
Цель разработки ИС (БД):
Оперативное слежение за
прибытием и отъездом студентов.
Учет свободных мест в
общежитие. Организация оперативного, своевременного учета оплаты студентами
проживания в общежитии.
Точка зрения:
Комендант общежития.
Перечень процессов составляющая
деятельность общежития:
1. При поступлении в учебное
заведение абитуриент обозначает в договоре то, что он нуждается в общежитии или
не нуждается. На основе всех договоров подготавливаются места в общежитии.
2. Когда абитуриент зачислен
(далее студент), он пишет заявление на место в общежитии. На основе данных
заявлений (ФИО студента, курс, специальность, факультет) студентов расселяют по
комнатам. Распределение заключается в том, что каждому студенту в соответствие
записывается комната в журнале коменданта общежития.
3. В период экзаменационных сессии
в общежитие прибывают студенты-заочники, их, так же как и студентов дневного
отделения, записывают в журнале коменданта.
4. Каждому студенту объявляется
сумма оплаты за проживание в месяц. Студент расписывается в журнале коменданта
общежития.
5. Комендант общежития подает
отчет в деканат факультета
о заселении
студента в общежитие.
6. Об отъезде из общежития студент
должен сообщить коменданту заранее, не позднее 20-ти дневного срока. В этот
срок он должен оплатить (погасить) задолженности.
7. Если студент не вносит плату за
комнату более чем в 30-ти дневный срок, то рассматривается вопрос об его
выписке из общежития.
8. При нарушении режима общежития
студентом, рассматривается вопрос об исключении его из института.
9. Если студента исключают из
института, то в 10-ти дневный срок он обязан освободить комнату и съехать из
общежития.
10.
При выезде
студента из общежития, комендант отмечает в журнале дату выезда.
Описание
процессов, поддерживаемых в рамках данного исследования:
·
учет
прибывших, выбывших студентов, относительно общежития;
·
ведение
журнала коменданта общежития;
·
учет
своевременной оплаты сумм за комнату студентами;
·
оперативный
учет свободных мест в общежитии для заселения студентов;
·
информирование
деканата о въехавших в общежитие студентах.
На
рис. 1 показана схема взаимосвязи компонент с информационным обеспечением.
заявление (ФИО, курс и
тд.)
|
|
паспортные данные,
оплата
|
|
![](/wimg/1/66893.files/image004.gif)
![](/wimg/1/66893.files/image005.gif)
![](/wimg/1/66893.files/image007.gif)
![](/wimg/1/66893.files/image009.gif)
![](/wimg/1/66893.files/image011.gif)
Рис.1. Схема взаимосвязи процессов и информационных потоков
Описание
регламента для процессов:
·
учет
прибывших, выбывших студентов – постоянно;
·
ведение
журнала коменданта общежития – постоянно;
·
учет
своевременной оплаты сумм – ежемесячно;
·
оперативный
учет свободных мест – постоянно, по мере прибытия (выбытия) студентов;
·
информирование
деканата о въехавших в общежитие студентах – постоянно.
Уточнение
правил для выполнения процессов для ПО:
ü
за первый
месяц проживания студент обязан внести сумму оплаты в течении 10-ти дней со дня
выезда;
ü
студент
должен погасить имеющиеся задолженности в 30-ти дневный срок со дня,
установленного как день оплаты. Если студент не оплачивает проживание в данный
(отведенный) срок, то рассматривается вопрос об отчислении студента из
института. При условии, что студент имел ранние задолженности и был оставлен в
общежитии по каким-либо причинам (подача заявления о невозможной уплате долга,
семейные и др. обстоятельства), которые обосновываются соответствующими
документами.
ü
если при
отъезде из общежития студент не погасил все задолженности по оплате, то он не
может снова въехать в общежитие, до полной уплаты задолженности.
ü
оплата за
комнату зависит от качества (оценивается по 10-ти бальной системе). Определяется
наличием некоторых удобств в комнате, количества проживающих и т.д.
Список
выявленных сущностей:
1. Студент (паспортные данные,
домашний телефон)
2. Факультет (полное, краткое
название, декан и т.д.)
3. Специальность (полное, краткое
название)
4. Комната (кол-во мест,
дополнительные условия)
5. Журнал коменданта (данные об
обучении студента (курс, специальность факультет), распределение студентов по
комнатам)
Перечень
возможных запросов к базе данных:
·
количество
студентов, нуждающихся в общежитии;
·
количество
свободных мест в общежитии;
·
перечень
студентов по определенной специальности, курсу;
·
перечень
студентов, имеющих долг по оплате общежития;
·
просмотр
информации о комнатах общежития;
·
запрос
количества и список исключенных студентов;
·
количество
проживающих студентов в общежитии;
·
количество
студентов, не уплативших за текущий месяц сумму за комнату.
Перечень
возможных отчетов:
1. список студентов проживающих в
общежитии (по факультету, специальности, курсу);
2. список студентов имеющих
задолженности на текущую дату;
3. отчет о заселении общежития
студентами (по комнатам, количество свободных мест, комнат);
4. список студентов, подлежащих
выселению или отчислению за нарушение правил общежития.
2.
Информационная модель данных.
На рис. 2 представлена концептуальная модель данных.
Рис. 2. Концептуальная
модель данных предметной области
2.1.
Логическая модель
![](/wimg/1/66893.files/image019.gif)
![](/wimg/1/66893.files/image020.gif)
![](/wimg/1/66893.files/image021.gif)
На
рис.3 представлена диаграмма отношения сущностей, выполненная на основе
концептуальной модели.
Рис. 3. Диаграмма отношения
сущностей (EDO)
2.2. Физическая модель данных
На
рис. 4 показана физическая модель данных. В модели представлены сущности,
атрибуты,
связи.
Рис.4. Физическая модель данных
На
основе физической модели выполнено описание структуры таблиц базы данных в
табл. 1-7 представлено описание структуры файлов *.dbf.
Журнал
комменданта (Logbook) зависимая Таблица
1
|
Заголовок поля
|
Идентификатор
|
Ключ
|
Тип поля
|
Длина
|
1
|
Номер записи
|
Num_rec
|
PK
|
NUMERIC
|
5
|
2
|
Номер комнаты
|
Num_room
|
FK
|
NUMERIC
|
3
|
3
|
Номер договора
|
Num_treaty
|
FK
|
NUMERIC
|
5
|
4
|
Дата въезда
|
Date_ent
|
|
DATE
|
8
|
5
|
Дата выезда
|
Date_exit
|
|
DATE
|
6
|
Оплата за место
|
Sum
|
|
FLOAT
|
6,2
|
7
|
факт проживания
|
loglive
|
|
LOGICAL
|
1
|
Студент
(Student):
независимая Таблица
2
|
Заголовок поля
|
Идентификатор
|
Ключ
|
Тип поля
|
Длина
|
1
|
Номер
студ. билета
|
Num_stud
|
PK
|
NUMERIC
|
5
|
2
|
Имя
|
Name
|
|
CHARACTER
|
15
|
3
|
Фамилия
|
Surname
|
|
CHARACTER
|
15
|
4
|
Отчество
|
Patronim
|
|
CHARACTER
|
19
|
5
|
Дата
рождения
|
BirthD
|
|
DATE
|
8
|
6
|
Номер
паспорта
|
N_pas
|
|
NUMERIC
|
6
|
7
|
Серия
паспорта
|
S_pas
|
|
CHARACTER
|
5
|
8
|
Индекс
|
Zip
|
|
NUMERIC
|
6
|
9
|
Район
|
District
|
|
CHARACTER
|
20
|
10
|
Город
|
Np
|
|
CHARACTER
|
20
|
11
|
Улица
|
street
|
|
CHARACTER
|
12
|
Дом
|
dom
|
|
NUMERIC
|
3
|
13
|
Квартира
|
flat
|
|
NUMERIC
|
3
|
14
|
Телефон домашний
|
tel
|
|
NUMERIC
|
9
|
Договор
(Treaty): зависимая Таблица
3
|
Заголовок поля
|
Идентификатор
|
Ключ
|
Тип поля
|
Длина
|
1
|
Номер договора
|
Num
treaty
|
PK
|
NUMERIC
|
5
|
2
|
Код специальности
|
Kod
spec
|
FK
|
NUMERIC
|
5
|
3
|
Код факультета
|
Kod
facul
|
FK
|
NUMERIC
|
2
|
4
|
Номер студ билета
|
Num stud
|
FK
|
NUMERIC
|
5
|
5
|
Дата заключения
|
Date start
|
|
DATE
|
8
|
6
|
Курс
|
Kurs
|
|
NUMERIC
|
1
|
Специальность
(Speciali): независимая Таблица
4
|
Заголовок поля
|
Идентификатор
|
Ключ
|
Тип поля
|
Длина
|
1
|
Код специальности
|
kod spec
|
PK
|
NUMERIC
|
5
|
2
|
Название
|
naz
spec
|
|
CHARACTER
|
35
|
Короткое название
|
short
spec
|
|
CHARACTER
|
10
|
Факультет
(Faculti):
независимая Таблица
5
|
Заголовок поля
|
Идентификатор
|
Ключ
|
Тип поля
|
Длина
|
1
|
Код факультета
|
kod
facul
|
PK
|
NUMERIC
|
2
|
2
|
Название
|
naz facul
|
|
CHARACTER
|
35
|
3
|
Короткое название
|
short
facul
|
|
CHARACTER
|
5
|
4
|
ФИО декана
|
SNP decan
|
|
CHARACTER
|
20
|
5
|
Телефон декана
|
tel decan
|
|
NUMERIC
|
6
|
Комната
(Room):
независимая Таблица
6
|
Заголовок поля
|
Идентификатор
|
Ключ
|
Тип поля
|
Длина
|
1
|
Номер комнаты
|
Num
room
|
PK
|
NUMERIC
|
3
|
2
|
Количество мест
|
kol
mest
|
|
NUMERIC
|
1
|
3
|
Качество
|
Quality
|
|
NUMERIC
|
2
|
4
|
Примечания
|
note
|
|
MEMO
|
30
|
Квитанция
(Receipt):зависимая Таблица
7
|
Заголовок поля
|
Идентификатор
|
Ключ
|
Тип поля
|
Длина
|
1
|
Номер квитанции
|
num
receipt
|
PK
|
6
|
2
|
Номер записи
|
num rec
|
FK
|
NUMERIC
|
5
|
3
|
дата оплаты
|
date
ammou
|
|
DATE
|
8
|
4
|
оплаченная сумма
|
sum
total
|
|
FLOAT
|
6,2
|

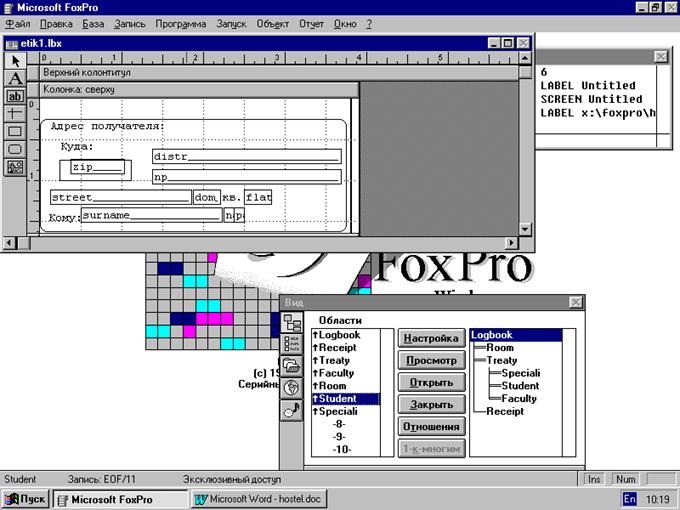

2.3. Файлы вида
Для просмотра информации одновременно во всех
таблицах их необходимо связать (установить отношения). Отношения сохраняются в
файле вида (kadastr.vue). На
рис. 5 отражена схема взаимосвязи таблиц.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SET RELATION TO ... INTO...
|
|
|
|
![](/wimg/1/66893.files/image031.gif) |
Рис. 5. Схема отношений между
таблицами базы данных
3. Описание запросов
к базе данных
1.
Показать количество студентов, проживающих в комнате (№2):
SELECT
Logbook.*, Student.surname, Student.name, Student.patronic;
FROM
Logbook, Student, Treaty;
WHERE
Treaty.num_treaty = Logbook.num_treaty;
AND Student.num_stud = Treaty.num_stud;
AND Logbook.lognote = .T.;
GROUP
BY Logbook.num_room, Student.num_stud;
HAVING
Logbook.num_room = 2
2.
Перечень всех студентов 4 курса
проживающих в
общежитии
SELECT
Logbook.num_rec, Logbook.num_room, Logbook.num_treaty,;
Logbook.lognote, Student.surname, Student.name, Student.patronic,;
Treaty.kurs;
FROM
Logbook, Student, Treaty;
WHERE
Treaty.num_treaty = Logbook.num_treaty;
AND Student.num_stud = Treaty.num_stud;
AND Logbook.lognote = .T.;
GROUP
BY Treaty.kurs, Student.num_stud;
HAVING
Treaty.kurs = 4;
ORDER
BY Student.surname
3. Просмотр
информации о комнатах общежития: количество комнат с 4-мя местами:
SELECT Room.kolmest, COUNT(Room.num_room),
Room.qualit, Room.num_room;
FROM Room;
GROUP BY Room.kolmest;
HAVING Room.kolmest = 4
4.
Покозать распределение студентов по комнатам
SELECT Student.surname, Student.name,
Student.patronic, Treaty.num_stud,;
Treaty.kurs, Logbook.num_room,
Faculty.shot_facul, Speciali.shot_spec;
FROM Student, Room, Treaty, Logbook, Faculty,
Speciali;
WHERE Treaty.num_stud = Student.num_stud;
AND Logbook.num_room = Room.num_room;
AND Student.num_stud = Treaty.num_stud;
AND Student.num_stud = Treaty.num_stud;
AND Room.num_room = Logbook.num_room;
AND Faculty.kod_facul = Treaty.kod_facul;
AND Speciali.kod_spec = Treaty.kod_spec;
AND Logbook.lognote = .T.;
GROUP BY Room.num_room, Student.num_stud
4.
Описание отчетов и этикеток

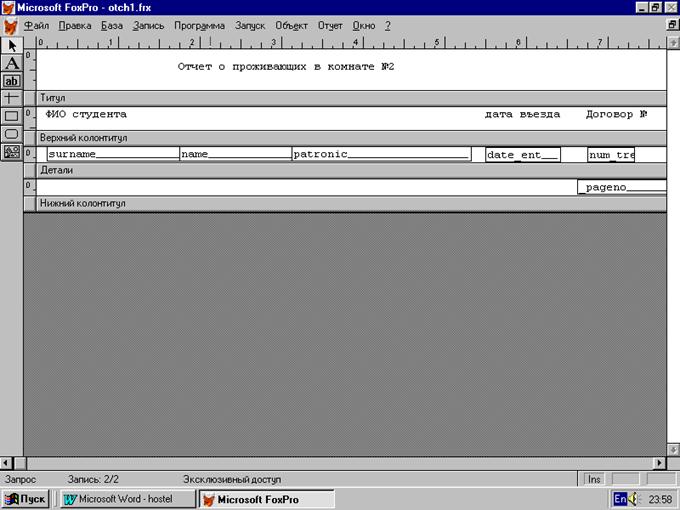

На рис 6.
представлена схема отчета “Отчет о проживающих студентах в комнате №2”
Рис.6.
На рис 7. представлена схема отчета “Список
студентов 4-го курса”
Рис.7
На
рис. 8. Представлена схема этикетки «Наклейка на конверт студенту»
![](/wimg/1/66893.files/image034.jpg)
Рис. 8
5.Описание
экранов

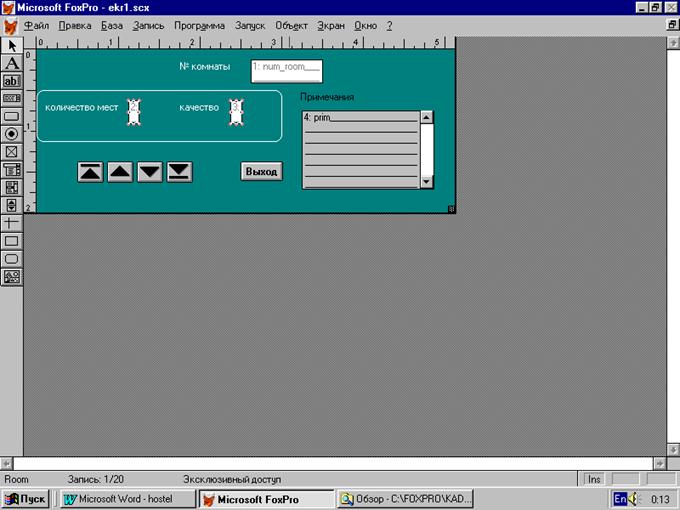

На рис. 8 представлена схема экрана “Информация о
комнате”
![](/wimg/1/66893.files/image035.jpg)
Рис.8.
На рис. 9
представлено сгенерированное окно “Сведения о комнате”
![](/wimg/1/66893.files/image036.jpg)
Рис. 9.
