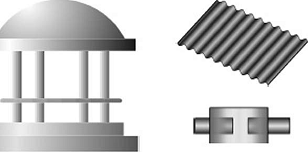

Элемент
|
Описание
|
Цвет 1 Цвет 2
|
Списки, позволяющие выбрать
начальный и конечный цвета заливки. Щелчок на строке Другие цвета выводит на
экран расширенный диалог выбора цвета.
|
Угол
|
Элемент управления для
задания угла поворота заливки относительно начальной точки внутри области.
Введите или выберите значение из списка ранее введенных, а также часто
используемых углов. Поле недоступно для радиальной заливки.
|
Сдвиг X Сдвиг У
|
Поля для ввода или задания
счетчиком относительного смещения начальной точки заливки от центра до сторон
габаритного прямоугольника. Значения могут изменяться от - 0 до 100 %. Если
установлены значения 0%, то смещения нет, начальная точка заливки совпадает с
центром габаритного прямоугольника. Значение 100% Сдвига Х или Сдвига Y
означает, что начальная точка заливки лежит на стороне (контуре) габаритного
прямоугольника. При перемещении точки мышью, а также при повороте заливки
величина сдвига вычисляется и заносится в эти поля. Для цилиндрической
заливки доступно поле Сдвиг для ввода смещения начальной точки в направлении
к начальной или конечной линии заливки. Поля не доступны для линейной
заливки.
|
Прозрачность
|
Элементы управления,
позволяющие задавать прозрачность выбранному Цвету 1 и Цвету 2. Если
установлена Начальная прозрачность (Конечная прозрачность) - 0%, то заливка,
установленная в полях Цвет 1 (Цвет 2), полностью непрозрачна. Чтобы увеличить
прозрачность того или иного цвета заливки, следует передвинуть мышью
соответствующий ползунок вправо. Ползунок в правом крайнем положении задает
Начальную прозрачность (Конечную прозрачность) - 100% заливка считается
полностью прозрачной.
|
Дополнительно
|
При нажатии кнопки на
экране появляется диалог расширенного управления заливкой. В диалоге задаются
промежуточные цвета и уровни прозрачности, а также их расположение в заливке.
|
Переходы цвета
|
Группа переключателей,
позволяющая выбрать способ изменения цвета заливки от Цвета 1 до Цвета 2.
Если активен переключатель Плавное изменение цвета, то переход цвета
выполняется плавно. Если активен переключатель Заданное количество шагов, то
переходы цвета выполняются в заданное количество шагов. Становится доступно
поле для ввода или задания счетчиком количества шагов - от 1 до 225.
|
Дополнительные переходы цвета и уровни прозрачности заливки
При построении или редактировании градиентной заливки можно создать
дополнительные промежуточные цвета и/или изменить уровень прозрачности
некоторой ее области (рис. 2).
Для этого нажмите кнопку Дополнительно на Панели свойств или вызовите
одноименную команду контекстного меню .

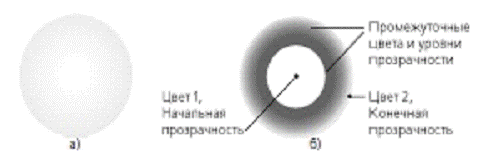

Рис. 2. Радиальная заливка до и после добавления нескольких цветов и
уровней прозрачности
На экране появится диалог расширенного управления заливкой. В окне
диалога находится прямоугольник-образец с установленными на Панели свойств
переходом цвета от Цвета 1 до Цвета 2 и уровнями прозрачности - Начальной и
Конечной. Если на Панели свойств была установлена ненулевая прозрачность, то в
верхней половине прямоугольника отображаются черно-белые клетки, по яркости
которых можно визуально оценить уровень прозрачности.
Чтобы задать дополнительные цвета и/или уровни прозрачности, выполните
следующие действия:
. Создайте новую позицию. Для этого в окне диалога дважды щелкните
мышью в месте расположения нового цвета или уровня прозрачности между Цветом 1
и Цветом 2.
Внизу окна появится указатель позиции в виде треугольника.
Вы можете создать несколько позиций.
Указатель текущей позиции отображается в рамке (рис 3). Текущую позицию
можно менять щелчком мыши по нужному указателю.
2.
Передвиньте указатель позиции в нужнее положение мышью или посредством
ввода или задания счетчиком целого числа от 1 до 99 в поле Позиция. При
перемещении мышью курсор принимает вид двухсторонней стрелки .
В поле Позиция отображается значение в процентах, характеризующее
положение текущей позиции относительно начальной точки заливки. Позиции 0
соответствует начальный цвет, позиции 100% - конечный цвет заливки.
Поле Позиция доступно, если текущим является указатель дополнительной
позиции.
. Задайте цвет в текущей позиции в диалоге выбора цвета, дважды
щелкнув по указателю позиции или используя элемент управления Цвет. По
умолчанию в созданной позиции цвет является промежуточным между цветами в
ближайших позициях.
Чтобы создать в заливке участок с постоянным цветом, переместите мышью
указатель позиции при нажатой клавише Ctrl на нужное расстояние.
Чтобы удалить промежуточный цвет, перетащите мышью данный указатель за
пределы окна. После того, как курсор изменит свою форму, отпустите указатель.
Удалить промежуточный цвет также можно нажатием клавиши Delete, предварительно сделав
соответствующую позицию текущей.
Если необходимо ввести дополнительные цвета без изменения прозрачности,
опция Интерполирование группы Прозрачность должна находиться во включенном
состоянии.
. Задайте дополнительные уровни прозрачности в заливке. Для этого
сделаете текущим указатель на границе области, где будет изменена прозрачность.
Опции Интерполирование в группе элементов Прозрачность служит для
управления заданием прозрачности, а шкала изменения с ползунком - дня задания и
отображения уровня прозрачности в текущей позиции. Значение прозрачности в
процентах отображается справа от шкалы.
При включенной опции произвольное изменение прозрачности в текущей
позиции невозможно - шкала изменения недоступна.
Если опция Интерполирование выключена, то становится доступной шкала
изменения прозрачности. Чтобы задать новую величину, следует передвинуть
ползунок в нужное положение мышью.
Если значение прозрачности равно 0%, то в этой позиции запивка считается
полностью непрозрачной, а если 100%, то полностью прозрачной. Цвет при этом
соответствует отображенному в поле элемента управления Цвет.
Чтобы отменить дополнительный уровень прозрачности без удаления позиции,
сделайте позицию текущей и включите опцию Интерполирование.
После задания промежуточных цветов и уровней прозрачности нажмите кнопку
ОК.
Начальный и конечный цвет, а также начальную и конечную прозрачность
заливки можно изменить, сделав позиции 0% и 100% текущими. После внесения
изменений значения автоматически отображаются на Панели свойств.
Редактирование заливки
Характерными точками заливки являются начальная точка и характерные точки
контуров заливки.
При редактировании заливки необходимо учитывать следующее:
. В режиме редактирования характерных точек для всех типов
заливки, кроме одноцветной и линейной, можно изменять положение начальной
точки.
. Чтобы цвет заливки не изменялся при выделении, следует включить
опцию Всегда показывать заливку установленным цветом в диалоге, появляющемся на
экране после вызова команды Сервис - Параметры - Система - Графический редактор
- Редактирование. Тогда при выделении заливки будет подсвечиваться только ее
контур.
Глава 2. Построение чертежа
Задание
Для построения чертежа требуется:

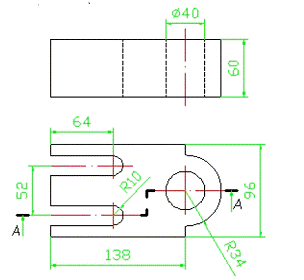

. Выполнить чертеж направляющей, указать все ее размеры (рис. 3).
. Построить объемную модель детали.
3. Подготовить чертежи к печати.
Рис. 3. Задание
Для создания детали необходимо включить 3D режим и выровнять начало координат по оси X и Y. Для этого заходим во вкладку Операция и нажимаем кнопку
Эскиз (рис. 4).

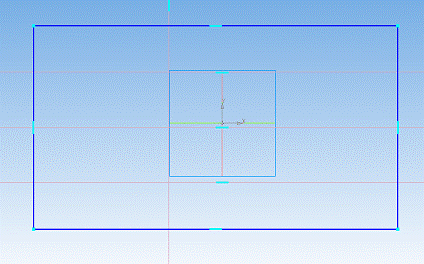

Для создания прямоугольника необходимо зайти во вкладку Геометрия и
выбрать фигуру прямоугольник. Для прямоугольника делаем разметочные оси с
помощью вкладки Вспомогательная прямая (рис. 5).
Рис. 5. Создание прямоугольника

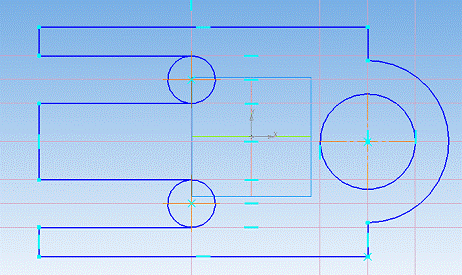

На пересечениях вспомогательных прямых строим окружности (рис. 6).
Рис. 6. Создание окружностей
Рис. 7. Создание линий, параллельных окружностям
К окружностям малого диаметра строим касательные, параллельные сторонам
прямоугольника. Удаляем ненужные линии (рис. 7).

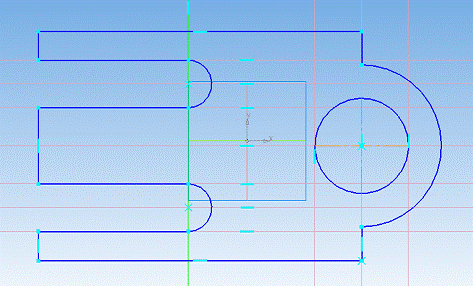

Удаляем окружности и заменяем их дугами. Для этого во вкладке Геометрия
выбираем фигуру Дуга (рис. 8).
Рис. 8. Удаление окружностей и их замена на дуги
Рис. 9. Повернутая 2D
деталь
Удалив вспомогательные прямые, созданный объект можно повернуть (рис. 9).
Открыв вкладку операции и выбрав операцию Выдавливание (рис. 10), задаем
во всплывающем окне нужный размер (рис. 11).
Рис. 10. Применение операции выдавливание
Рис. 11. Выбор нужной высоты выдавливания
Во всплывающей панели нажимаем на кнопку Создать объект. Деталь готова
(рис. 12).
Рис. 12. Готовая деталь
Заключение
В проделанной работе я узнала много нового о создании, редактировании,
выборе штриховок и заливок. Без них не обойдется ни одна 3 D деталь. С их помощью можно наглядно
посмотреть изготовленную деталь. В курсовой работе я не первый раз создавала
деталь в программе КОМПАС 3D. Мне
нравится эта программа, потому что с ней легко работать. Понятный интерфейс
быстрее позволяет достичь желаемого. Данная работа помогла мне лучше узнать
программу и ознакомится с ее особенностями.
Библиографический список
1. Основы
проектирования в системе AutoCAD 2009: учебное пособие / сост. В.М. Паклина,
Е.М. Паклина. Екатеринбург: УГТУ - УПИ имени первого Президента России Б.Н.
Ельцина, 2009. 105 с.
. Основы
проектирования в системе КОМПАС 3D том
1 2011: учебное пособие / сост. Компания АСКОН, КОМПАС. Москва, 416 с.
